Что такое вискомуфта вентилятора: как работает, неисправности и ремонт

Принципы действия гидравлической муфты

Гидропривод вентилятора охлаждения может работать в трех различных режимах:

• Автоматический режим — подключение и отключение вентилятора охлаждения производится автоматически при достижении пороговой температуры мотора; • Принудительное постоянное отключение — вентилятор всегда выключен (однако в этом режиме крыльчатка может медленно крутиться, так как на нее воздействует набегающий поток воздуха, также вращение может возникать из-за трения внутри подшипников муфты); • Принудительное постоянное включение вентилятора — крыльчатка всегда вращается.

Переключение между режимами осуществляется с помощью рычажка на регуляторе-выключателе. Автоматический режим обозначен буквой «А» или «В» (зависит от конкретного типа регулятора), постоянное отключение — буквой «О» («отключен»), постоянное включение — буквой «П» («подключен»). Нас наиболее всего интересует первый режим.

В автоматическом режиме работы температура охлаждающей жидкости отслеживается с помощью термосилового датчика, который представляет собой запаянный герметичный баллон малого объема, заполненный активной массой, изменяющей свой объем при плавлении. В качестве активной массы обычно выступает гранулированный воск, смешанный с гранулами металлов, графита и других материалов. То есть, здесь используется то же техническое решение, что и в термостате.

При незначительном нагреве мотора (менее 85°C) датчик имеет малый объем, поэтому клапан закрыт и перекрывает доступ масла к гидромуфте. При нагреве двигателя до 85°C или выше (зависит от регулировки) заполняющая датчик смесь плавится, длина датчика увеличивается, и он воздействует на клапан, в результате чего в регуляторе открываются масляные каналы — в этом случае масло из главной магистрали под давлением поступает в переднюю крышку блока цилиндров, где по каналу и специальной трубке в корпусе подшипника подводится к ведущему валу гидромуфты, а через каналы в нем — в рабочую полость гидромуфты.

Масло под давлением полностью заполняет рабочую полость муфты, где оно под действием движущихся лопаток ведущего колеса начинает вращаться — этот поток взаимодействует с лопатками, расположенными на ведомом колесе, передает им часть своей кинетической энергии, и тоже заставляет вращаться. В итоге, оба колеса начинают вращаться практически как единое целое, а вместе с ними во вращение приводится и крыльчатка вентилятора. Однако масло не обеспечивает жесткую связь колес, поэтому при изменении частоты вращения коленвала ведомое колесо за счет вязкости масла изменяет свою угловую скорость постепенно, предотвращая удары и неравномерность работы вентилятора.

Выключатель-регулятор работает таким образом, что количество масла, поступающего на гидромуфту в каждый момент времени, зависит от температуры двигателя — чем она выше, тем больше масла. Поэтому чем горячее мотор, тем быстрее вращается вентилятор. Также в регуляторе предусмотрена возможность регулировки пороговой температуры включения и отключения гидромуфты в пределах от 85 до 90°C.

При падении температуры силового агрегата ниже 85°C смесь в датчике вновь затвердевает, ее объем сокращается, что приводит к закрытию клапана. Масло перестает поступать в муфту, а то масло, что осталось между колес, под действием центробежных сил через специально предусмотренное в кожухе отверстие постепенно сливается в масляный поддон. При сокращении количества масла ведущее колесо престает воздействовать на ведомое, и крыльчатка прекращает свое вращение.

Важно отметить, что ведущая часть гидромуфты (она включает в себя вал привода гидромуфты и ведущий вал, ведущее колесо с кожухом, а также ступицу шкива и сам шкив генератора) вращается всегда независимо от температуры двигателя. Этим достигается постоянный привод генератора, даже если гидромуфта отключена или вышла из строя

Как нетрудно понять, принудительное включение и отключение гидромуфты обеспечивается открытием или закрытием масляных каналов в регуляторе-выключателе. Принудительное открытие и закрытие каналов производится поворотом пробки с отверстиями, расположенной в верхней части регулятора. При положении рычага (и пробки) в режимах «О» и «П» клапан продолжает работать, однако не оказывает влияния на работу регулятора.

Суть проблемы

Начнем с того, что инженера Ульяновского автозавода оснащают внедорожники УАЗ Патриот вентиляторами для охлаждения радиатора, которые приводятся в действие за счет вискомуфты.

Вискомуфта представляет собой механизм, представленный в виде двух плоских дисков. Вискомуфта позволяет передавать крутящий момент посредством специальной жидкости на основе силикона.

Принцип действия заключается в нескольких пластинах, насаженных на ведомый и ведущий валы. Вращаются они в емкости с жидкостью, которая изменяет свои свойства при нагревании. Когда жидкость перемешивается при вращении ведущего вала, она меняет свои свойства (расширяется) и тем самым создает давление в камере. В результате происходит зацепление дисков ведомого вала, приводя его в движение.

Такая вискомуфта и является приводом вентилятора на внедорожнике УАЗ Патриот. Все ничего, если бы не такой минус, который дает толчок к поиску его устранения. Этим минусом является то, что вязкость жидкости зависит от скорости перемешивания. Во время торможения автомобиля УАЗ Патриот и работы двигателя на холостом ходу жидкость теряет свои свойства в результате замедления вращения ведущего вала. Это приводит к тому, что вентилятор охлаждения замедляет свою скорость вращения, и температура в двигателе постепенно растет. Такое явление встречается, когда приходится в летнюю жару стоять в пробке или передвигаться по пересеченной местности на невысокой скорости. Вискомуфта хоть и является новшеством, но ее применение на внедорожнике УАЗ Патриот является неудачным. Как устранить проблему перегрева двигателя мы рассмотрим ниже, а пока перечислим минусы использования вискомуфты.

Принцип работы устройства

Она была изобретена в США в 1917 году инженером Мелвином Северном. Это изделие не сразу нашло своё применение, поэтому долгое время не было признано. В 1964 году вискомуфту устанавливали в автомобиль Interceptor FF, где она выполняла роль автоматического блокиратора для дифференциала. Только в 1965 году этот механизм занял своё место .

Основной причиной проблем с этой настройкой был ослабленный или сломанный ремень вентилятора. Клиновой ремень приводил вентилятор через шкивную систему путем трения, следовательно, по мере того, как ремень растягивался через износ, он мог начать скользить. Сигналы контрольных сигналов перегревались в движении, так как вентилятор и водяной насос не вращаются с правильной скоростью.

Если ремень также загнал генератор, окончательное предупреждение на старых автомобилях означало бы красный свет зажигания, указывающий на неспособность зарядить систему, но к тому времени пояс, возможно, был ослаблен. Хорошей новостью является то, что если вы владеете более старым автомобилем с этим типом охлаждающего вентилятора, настройка проста. Один из шкивов будет иметь некоторую форму регулируемого монтажа. Обычно он находится на генераторе или генераторе переменного тока, где вместо болтового отверстия для крепежного болта имеется щель.

Вискомуфта представляет собой устройство, которое отвечает за вращение специального вентилятора, который охлаждает систему благодаря специальной жидкости. Оно имеет вид круглого механизма, выполненного из силиконовой основы и заполненного смазывающим веществом. Вискомуфта обеспечивает плавную регулировку вентилятора.

Внутри корпуса изделия расположены плоские диски. Некоторые из них соединяются с ведущим валом, а другие — с ведомым. На их поверхности находятся различные выступы и отверстия. Особенности конструкции располагают эти элементы в непосредственной близости друг к другу. Силиконовая жидкость, расположенная внутри, имеет свойство сгущаться при сильном перемешивании. Также она расширяется при нагреве, поэтому создаёт большое давление на диски при работе двигателя и сжимает их вместе.

Как работает вискомуфта вентилятора охлаждения

Это позволяет устройству поворачиваться, когда остальные крепежные болты ослаблены. При перемещении генератора от двигателя затяните ремень, и его следует отрегулировать таким образом, пока в самом длинном ходу ремня не будет отклонено вниз на 12 мм. При выполнении любого рода ремонта вентилятора целесообразно заменить ремень вентилятора или, по крайней мере, правильно проверить его на износ и трещины. Даже если старый пояс не слишком сильно изношен, замена его даст вам удобную запасную часть, которая может оказаться очень полезной.

Особенности механизма

С первого взгляда принцип работы вискомуфты вентилятора охлаждения кажется сложным, но это не так. Подвижный приводится во вращение и передаёт свою энергию муфте. От этого её силиконовая основа становится более мягкой и вязкой. Муфта начинает блокироваться, отчего приводится во вращение второй диск с вентилятором.

Назначение и роль гидромуфты УАЗ

Новый пояс будет значительно растягиваться после того, как вы его впервые введете, особенно если он управляет большим количеством вспомогательного оборудования, поэтому его следует проверить после первых нескольких километров. Простой вентилятор с металлическим лезвием требует особого внимания, но если вы работаете в этой области автомобиля, стоит дать ему несколько чеков. С большинством старых автомобилей вам нужно будет снять радиатор, чтобы проверить, что болты вентилятора надежно закреплены, как правило, недостаточно места для проскальзывания в гаечный ключ или небольшая розетка с радиатором на месте. Практически в каждом двигателе встречается вискомуфта

Это связано с важностью её функций и качеством выполнения устройства, ведь оно находится на достаточно высоком уровне

В вискомуфте отлично реализован механизм безопасности: когда человек по собственной неосторожности засовывает руку к движущему элементу, он остановится, чтобы не допустить травму

Электровентилятор вместо вискомуфты. Стоит ли?

Электровентилятор — это термостатический вентилятор охлаждения двигателя, который может свободно вращаться при низких температурах, когда охлаждение не требуется, что позволяет двигателю прогреваться быстрее, снимая ненужную нагрузку на двигатель. По мере увеличения температуры муфта сцепляется так, что вентилятор приводится в действие мощностью двигателя и перемещает воздух для охлаждения двигателя.

Электронно-управляемый вентилятора представляет собой устройство, в котором выходной привод на вентилятор управляется электронным перемещением вязкой жидкости из резервуара для жидкости  в рабочую  камеру муфты во время штатной работы. Радиально сбалансированный клапанный диск, соединенный с пружиной, регулирует относительное перемещение вязкой текучей среды из резервуара для текучей среды в рабочую камеру путем герметичного сцепления и отсоединения заполняющего отверстия. Пластина сцепления, крышка и корпус вместе с функциями, отливаются до требуемого размера и формы, что позволяет легче и точнее изготавливать электровентиляторы в сравнении с традиционными конструкциями вискомуфты.

Механические вентиляторы наиболее распространены в грузовиках и внедорожниках, а также в некоторых полноприводных автомобилях. Это легче сделать, потому что двигатель установлен в продольном направлении, а компоненты дополнительного ремня установлены на радиатор. Вентилятор устанавливается на шкив коленчатого вала или один из вспомогательных шкивов (например, шкив водяного насоса) и будет вращаться между радиатором и двигателем, вытягивая воздух через радиатор и продувая его над двигателем.

Напротив, в переднеприводном транспортном средстве двигатель обычно устанавливается сбоку от коленчатого вала и всеми основными вспомогательными валами, параллельными передней оси, приводить в движение трансмиссию. Вентилятор, механически смонтированный на вспомогательном шкиве, будет располагаться сбоку и не будет обращен к радиатору. Вот почему вентиляторы с электрическим двигателем используются практически повсеместно в автомобилях с передним приводом. Преобразование механической энергии в электричество и обратно к механической вращательной мощности с двигателем вентилятора менее эффективно, чем прямое механическое соединение, но это более чем компенсируется большим контролем электрического вентилятора с помощью электронных термостатических регуляторов, которые могут полностью отключить вентилятор когда температура двигателя ниже заданного значения.

STVOL Набор автомобилиста Техосмотр ЭКО SNA01

Как вам?

Мне нравитсяНе нравится

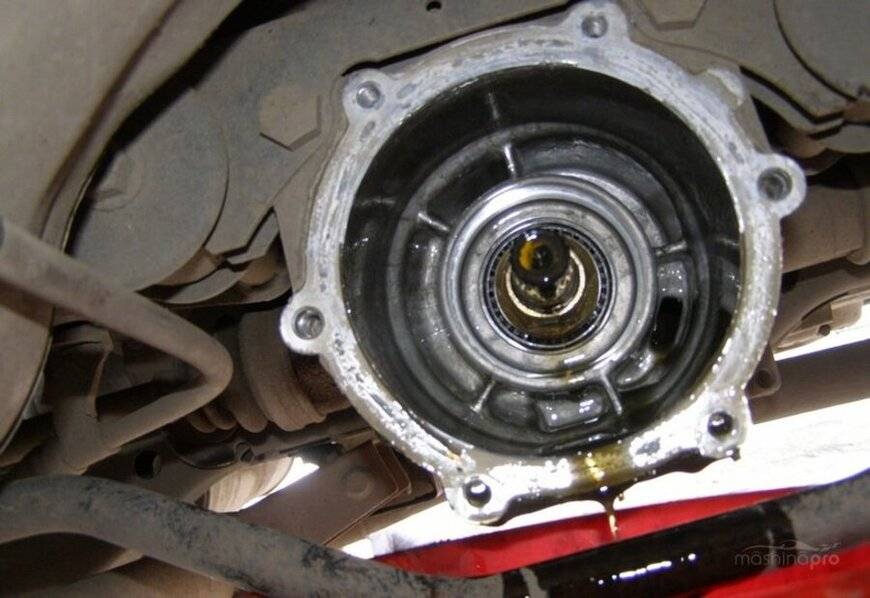

Замена вискомуфты

Необходимые инструменты:

  • Фронтальные монтажные кронштейны: 17-миллиметровый гаечный ключ и храповик с расширением.
  • Корпус: ключ на 13 мм с удлинителем.
  • Соединения: шестигранная или 8-миллиметровая розетка с удлинителем и храповым механизмом.
  • Приводной вал: два открытых ключа на 13 мм (иногда только 12 мм для гаек).

Процедура замены:

  1. Отсоедините шланг и промойте его под корпусом вискомуфты.
  2. Поднимите переднюю часть автомобиля с помощью домкрата.
  3. a. Запишите и отметьте выравнивание карданного вала передним дифференциалом, чтобы вы могли поместить тот же болт через те же отверстия каждого блока при повторной сборке. Это уменьшит шансы на то, что вы нарушите балансировку карданного вала при повторной сборке.

3.b. Открутите четыре передних болта, удерживающих карданный вал, с помощью торцевого ключа на 13 мм. В качестве альтернативы можно использовать 1/2-дюймовый ключ с открытым торцом.

  1. Ослабьте болты, удерживающие передний дифференциал, чтобы его можно было сдвинуть. Ослабьте два болта в верхней задней части диффузора, которые поддерживают его сверху, на перевернутой панели «U». Не удаляйте их. Вытащите три крепежных болта здесь, один спереди, два сзади. Поместите домкрат под дифференциал, и в этот момент удалите все болты и крепления.
  2. Сдвиньте передний диффузор вперед так, чтобы приводной вал отсоединился от переднего дифференциала. Сдвиньте карданный вал в сторону.
  3. Удалите масло с передней диффузии через отверстие для слива масла. Утилизируйте его. Перед тем, как вы удалите пробку слива масла, убедитесь, что вы можете удалить пробку для заливки масла.
  4. Снимите 13-миллиметровые болты, удерживающие заднюю половину переднего дифференциала на автомобиле, а затем вытащите заднюю треть дифференциала. Также удалите 14мм болты и две маленькие медные шайбы рядом с верхней частью, которая соединяет шланг для вентиляционного отверстия для диффузора.

Затем раздвиньте заднюю часть диффузора так, чтобы она была более или менее горизонтальной. Ваш домкрат должен находиться на корпусе с основным диффузором, а не на корпусе вискомуфты.

  1. Вытяните вискомуфту и замените ее, стараясь заново установить маленькую металлическую шайбу. Никаких специальных инструментов или измерений не требуется.
  2. Верните компоненты на место, но задвиньте передний дифференциал вниз так, чтобы правильно установить его относительно задней передачи. При завинчивании карданного вала замените 4 гайки на заводские новые.
  3. Заправьте передний дифференциал трансмиссионным маслом с использованием заводской вязкости.

Вентилятор и гидромуфта автомобиля Камаз

Вентилятор осевого типа, пятилопастный, создает дополнительный поток воздуха через сердцевину радиатора систе­мы охлаждения.

Он закреплен на ступи­це 15 ведомого вала гидромуф­ты и размещен в кожухе

При вращении вентилятора кожух формирует поток воз­духа, направленный через сердцевину ра­диатора, и тем самым повышает эффектив­ность охлаждения.

Привод вентилятора гидравлический, он состоит из гидромуфты и выключателя режима ее работы.

Гидромуфта привода вентилятора обеспечивает передачу крутя­щего момента от коленчатого вала двига­теля к вентилятору и снижение динамиче­ских нагрузок, возникающих при резком изменении частоты вращения коленчатого вала.

Выключатель обеспечивает автома­тическое включение или выключение вен­тилятора.

Гидромуфта устанавливается в пе­редней части двигателя соосно с коленча­тым валом в полости, образованной перед­ней крышкой 1 блока и корпу­сом 2 подшипника.

Ведущий вал в сборе с кожухом 3, ведущее колесо 10, вал 12 шкива и шкив 11 генератора, соединенные болтами и вращающиеся в шарикоподшип­никах 8, 19, составляют ведущую часть гид­ромуфты. Она приводится во вращение от коленчатого вала двигателя посредством шлицевого вала 6.

Ведомое колесо 9 в сбо­ре с валом 16 и закрепленной на нем сту­пицей 15 вентилятора, вращающиеся в ша­рикоподшипниках 4, 13, составляют ведо­мую часть гидромуфты.

Гидромуфта уплот­нена резиновыми манжетами 17, 20.На внутренних тороидальных поверх­ностях ведущего и ведомого колес имеются радиальные лопатки, отлитые вместе с ко­лесами. На ведущем колесе их 33, на ведо­мом — 32.

Межлопаточное пространство колес образует рабочую полость гидро­муфты.

Передача крутящего момента с ведуще­го колеса 10 гидромуфты на ведомое коле­со 9 происходит при заполнении рабочей полости маслом.

При работающем двигате­ле масло, поступающее из нагнетающей секции масляного насоса через канал вы­ключателя, попадает на лопатки вращаю­щегося ведущего колеса, увлекается им, приобретая при этом кинетическую энер­гию.

В полости колес устанавливается внутренняя циркуляция масла (показано стрелками).

Частицы масла, ударяясь о ло­патки ведомого колеса, отдают ему энер­гию, обеспечивая вращение ведомых дета­лей и вентилятора.

Частота вращения ве­домого колеса зависит от количества мас­ла, поступающего в полость гидромуфты.

Резкое изменение частоты вращения ко­ленчатого вала двигателя сопровождается проскальзыванием ведущего колеса гидромуфты относительно ведомого, что снижа­ет динамические нагрузки в приводе.

Выключатель (рис.2. ), который управляет работой гидромуфты привода вентилятора, установлен в передней части двигателя на патрубке так, что его термо­силовой датчик 7 находится в потоке жид­кости, подаваемой от насоса к правому ря­ду цилиндров.

Выключатель имеет три фиксированных положения, определяющих режим работы вентилятора.

Автоматический режим — рычаг уста­новлен в положение А . В случае повышения температуры охлаждающей жидкости, омывающей термосиловой дат­чик, активная масса, нахо­дящаяся в его баллоне, начинает плавить­ся и, увеличиваясь в объеме, перемещает шток датчика и шарик 9.

При температуре жидкости 85. 90°С шарик 9 открывает масляный канал в корпусе 5.

Масло из главной магистрали двигателя по каналам в корпусе выключателя, блоке и его перед­ней крышке, трубке 5 (см. рис.3) и кана­лам в ведущем валу поступает в рабочую полость гидромуфты; при этом крутящий момент от коленчатого вала передается крыльчатке вентилятора.

При температуре охлаждающей жид­кости ниже 85°С шарик под действием воз­вратной пружины перекрывает масляный канал в корпусе и подача масла в гидро­муфту прекращается. При этом находя­щееся в гидромуфте масло через отверстие в кожухе 3 сливается в картер двигателя и вентилятор отключается.

Вентилятор отключен — рычаг уста­новлен в положение О (рис.3), Масло в гидромуфту не подается.

Крыльчатка может вращаться с небольшой частотой под действием сил трения, возникающих при вращении в подшипниках и манжетах гидромуфты.

Вентилятор включен постоянно — рычаг установлен в положение П.

В гидро­муфту постоянно подается масло независи­мо от температуры охлаждающей жидкос­ти, вентилятор вращается постоянно с час­тотой, приблизительно равной частоте вра­щения коленчатого вала.

Основной режим работы гидромуфты — автоматический.

При отказе выключателя гидромуфты в автоматическом режиме (характеризуется перегревом двигателя) ее следует включить на постоянный режим (установить рычаг выключателя в поло­жение А) и при первой возможности устра­нить неисправность выключателя.

Где стоит вискомуфта ?

Деталь является частью трансмиссии. Предназначение — передача и стабилизация крутящего момента. Выполнение этих функций происходит за счет вязкой жидкости. Она размещена в разрезе вала привода. В трансмиссиях одна ось связана с мотором, вторая с межколесным дифференциалом — она-то и проходит через вискомуфту. На нее приходится до 10% силы тяги.

Устройство заключено в металлический корпус, в котором множество дисков с перфорацией. Они составлены так, что перемещение ведущих и ведомых дисков происходит на небольшом расстоянии друг от друга. Закрытый корпус заполнен силиконовой жидкостью. Она имеет вязкую структуру, но способна разжижаться при интенсивном перемешивании. Безупречность системы можно поставить под сомнение, так как никакого регулирования смыкания дисков не происходит. Процесс пущен на самотек и находится в зависимости от степени загустения жидкости.

У системы есть и другие минусы:

  • массивность конструкции;
  • невозможность принудительной активации;
  • небольшая устойчивость к перегреванию.

Еще один минус — муфта срабатывает не сразу, а через некоторое время. Это не имеет особого значения, если устройство применяется для активации привода радиаторного вентилятора — но когда много времени тратится на активацию полного привода, это уже нехорошо.

Применение вискомуфт

Вязкостная муфта отлично показала себя на внедорожниках, используемых для сложного рельефа. В качестве самоблокирующегося межосевого дифференциала она долгое время устанавливалась на автомобили повышенной проходимости. При этом практически никогда вискомуфта не использовалась в качестве осевого дифференциала, для этой цели применялись другие устройства.

Низкая цена и отличная надежность сделали вискомуфты востребованными у большинства любителей внедорожного спорта. И даже более современные виды трансмиссии не заставили поклонников отказаться от удобного и простого механизма. Чтобы понять, для чего нужна эта деталь, надо вспомнить принцип работы подключаемого полного привода: он задействуется, когда начинаются проблемы.

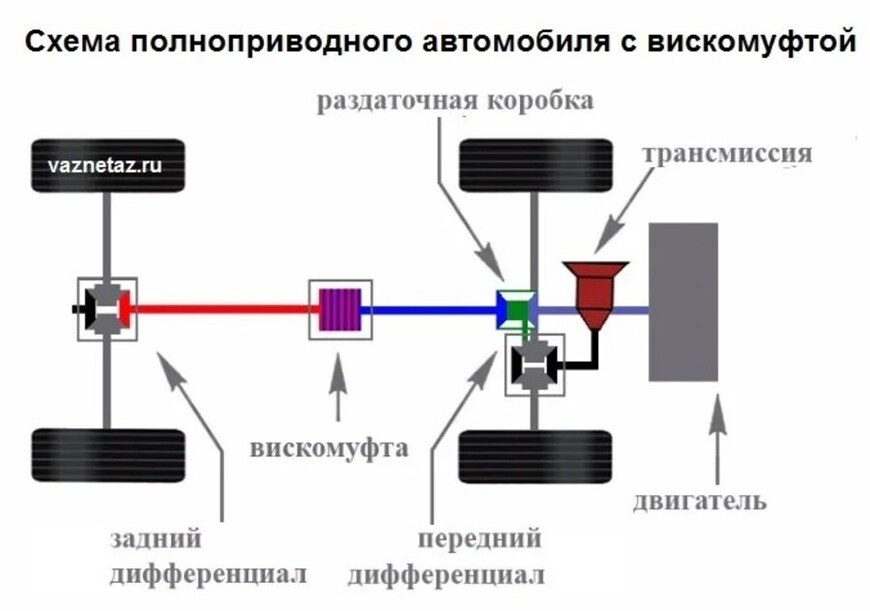

Перевод транспортного средства в AWD-режим

Многие современные кроссоверы или «паркетники», а также некоторые минивэны, седаны или хетчбэки, оборудованы так называемым временно подключаемым полным приводом колес. Ось дифференциала ведущего (как правило, переднего) моста соединена через вискомуфту с аналогичным узлом задних колес. В нормальных условиях оба вала вращаются с одинаковой скоростью.

Вязкость силиконовой жидкости не меняется, а, следовательно, и передачи крутящего момента на задний мост не происходит. Как только передние колеса начинают пробуксовывать, в работу «включается» вискомуфта. Затем автомобиль снова переходит в стандартный переднеприводный режим работы.

У автомобилей, оборудованных временно подключаемым полным приводом посредством вискомуфты диаметр передних и задних колес обязательно должен быть одинаковым. Это позволит избежать ложных срабатываний ВМ (например, при езде по трассе). Если же установить ведущие передние колеса меньшего диаметра (в этом случае они будут делать больше оборотов в минуту, чем задние), то при определенных скоростях движения вискомуфта может «подумать», что они пробуксовывают и подключит полный привод в самый неподходящий момент.

Внутри вискомуфты находится дилатантная жидкость (ДЖ), вязкость которой увеличивается в разы по мере ускорения интенсивности ее перемешивания. Если скорость транспортного средства стабильна (когда машина не буксует), то ДЖ имеет жидкую консистенцию и пластины вращаются одинаково (параллельно друг другу). Наблюдается лишь минимальное смешивание жидкости. В результате пробуксовки ведущий вал начинает очень быстро вращаться (следовательно, и пластины, находящиеся на нем), а ведомый, практически, находится без какого-либо движения.

Далее происходит очень интенсивное перемешивание ДЖ, резкое увеличение ее вязкости. Также наблюдается нагрев жидкости и ее расширение, в результате чего пластины начинают довольно сильно прижиматься друг к другу (они, практически, «склеиваются» вместе). Происходит передача части вращательного момента от ведущего вала на ведомый, машина перестает буксовать, скорость вращения обоих валов стабилизируется, вязкость жидкости существенно снижается, ее перемешивание прекращается и задняя ось отключается.  То есть, «все возвращается на круги свои».

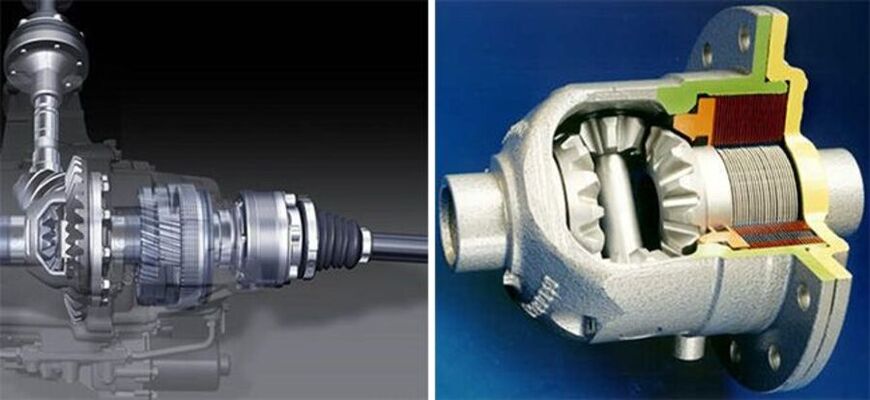

Блокировка межосевого дифференциала

Одним из неотъемлемых узлов трансмиссии является дифференциал. Он предназначен для того, чтобы при повороте колеса могли вращаться с разными угловыми скоростями, так как они (правое и левое) при осуществлении такого маневра проходят разные по длине пути. На некоторых автомобилях предусмотрена блокировка дифференциала с помощью интегрированной в него вискомуфты.

Такая функция весьма полезна, если одно из ведущих колес (например, попав на мокрый или скользкий участок дорожного полотна) начинает пробуксовывать. В этом случае ВМ блокирует дифференциал. На оба колеса передается одинаковый крутящий момент. После того, как «проблемный» участок дороги преодолен, диски вискомуфты «разъединяются» и дифференциал переходит в нормальный режим работы.

 На внедорожниках (например, Subaru Forester или BMW 325ix E30), оснащенных системой постоянного полного привода, ВМ «работает» при пробуксовке одного из ведущих мостов. Технологически она интегрирована в центральный дифференциал и блокирует его для выравнивания скорости вращения переднего и заднего валов.

Ремонт термовязкостной муфты на 111 движке «Мерседес-Бенц».

1.Снимаем металлические защелки на кожухе вентилятора

2. Отводим его в сторону двигателя и откручиваем шестигранником на 6 три болта, крепящие крыльчатке вентилятора к вискомуфте и вынимаем ее.

3. Поворачиваем кожух на 180 град. Вокруг оси вращения вентилятора. Иначе его нельзя вынуть для обеспечения доступа к самой вискомуфте.

4. Перед нами вискомуфта во всей своей красе. Муфта откручивается ключом на 36, причем нужно иметь ввиду, что толщина губок ключа не должна превышать 10 мм, иначе он не влезет. Это первый нюанс.

5. Для того чтоб застопорить вискомуфту от вращения и сдвинуть накидную гайку, я сделал простое приспособление из того, что попалось под руку (уголок на 50 ).

Просверливается отверстие диаметром 10 мм и накидывается на головку болта, который крепит шкив ременной передачи вращения к вискомуфте. Их там 4. На один накидывается, а во второй упирается, и гайка без проблем сходит с места. Муфта у нас в руках!

6. Отмываем ее от грязи, смотрим на конструктивную целостность и расклепываем в местах крепления биметаллической пластины. Второй нюанс – расклепывать нужно только с одной стороны. Этого достаточно, чтоб ее вынуть.

7. Вынимаем штырек вместе с уплотнительным кольцом и осматриваем кольцо. Если оно повреждено, что маловероятно или задубело, что тоже маловероятно на оригинальной вискомуфте, то придется искать замену. В моем случае оно было вполне в рабочем состоянии.

8. С помощью шприца заливаем силиконовую смазку ПМС-100.

Третий нюанс, позволяющий залить жидкость без проблем и лишних ее потерь. Отверстие в диаметре меньше 2-х мм и вязкая жидкость с трудом туда вливается. Для облегчения и ускорения процесса заполнения я просто нагревал вискомуфту на газовой горелке где-то градусов до 50 – 60. Воздух, что был в вискомуфте расширялся, а по мере ее остывания нужно просто заполнять отверстие жидкостью. Для ускорения этого процесса очень кстати подойдет вентилятор. Для вливания 2-х флаконов жидкости мне было достаточно нагреть и охладить ее 4 раза.

9.Заклепываем биметаллическую пластину и собираем все в обратной последовательности. И будет нам счастье.

PS. Убедиться в работоспособности вискомуфты, не поставив ее на двигатель, не представляю как это можно. Поэтому я, до того как завальцевать биметаллическую пластину, установил вискомуфту на двигатель без нее. Предварительно, конечно, закрепил штырек и уплотнительное кольцо скотчем, чтоб не потерять. Поставил крыльчатку и завел двигатель. Дав проработать ему с минуту, попробовал остановить крыльчатку, не получилось. Заклепал пластину и собрал окончательно. Завел и попробовал снова остановить крыльчатку. Останавливается и даже просто рукой. Остается только проверить на момент срабатывания.

Замена подшипника вискомуфты

Чтобы определить, нужна ли замена подшипника, снимите вспомогательный ремень. Поверните вентилятор. Если вискомуфта смещается, замените только прокладку. Если шкив движется, то подшипник пора менять.

Чтобы удалить подшипник, сначала удалите вискомуфту. После удаления компоненты вы увидите переднее кольцо. Снимите его. Поместите одну шайбу на 5-дюймовый болт и сдвиньте ее в заднюю часть подшипника. Поместите трубную муфту на другую сторону. Поместите фланец над муфтой с приподнятой частью внутри. Убедитесь, что гнездо, которое вы используете на гайке, поместится внутри. Поместите одну шайбу на болт, за которым следует гнездо. Затем наденьте небольшой шайбу и гайку.

Если болт идет криво, остановитесь и поправьте его. Прикрепите болт и начните затягивать. Гнездо подшипника будет забито. Очистите его как можно лучше. Теперь поставьте 4-дюймовый болт в заднюю часть нового подшипника, за которым следует шайба. Наденьте гайку и слегка прижмите ее. Убедитесь, что она обращена в правильном направлении. Нагрейте корпус. Без подшипника он будет быстро нагреваться. Наденьте кожаные перчатки. Вставьте подшипник в паз.
