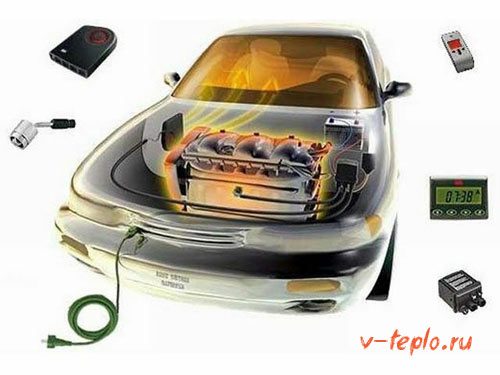

Бинар, Теплостар и Планар: подогреватель двигателя и салона

Руководство по эксплуатации отопителя Планар

По отзывам Планар надежный аппарат.

Казалось бы, что нет ничего сложного, как поддерживать прибор в исправном состоянии. Но это не так. Отопитель Планар, отзывы о котором по большому счету положительные, отличается длительным сроком службы. Но он не сможет применяться долгое время, если за ним неверно ухаживать. Устройство любит большие обороты. Следует включать максимальную мощность при любой удобной возможности.

Рекомендуется установить дополнительный бак для топлива. При первом запуске и после использования всего запаса бензина или дизеля его стоит подкачать до самого бачка. Перед монтажом следует изначально собрать все электрические элементы в одну систему, а затем уже подключать прибор к электропитанию. Если нарушить эту последовательность, то можно сразу же направляться в магазин за новым устройством обогрева.

Различные модели нагревателей, например, Планар 2д12, отзывы имеют положительные. Это говорит о качестве изделий. Если же руководствоваться рекомендациями специалистов в вопросе эксплуатации, то прибор гарантированно прослужит долгое время, обеспечивая при этом оптимальную температуру в салоне. Когда по какой-либо причине обогреватель вышел из строя, лучше обратиться за помощью к специалисту. Это позволит быстрее починить устройство, которое имеет серьезную неисправность.

Показать панель управления

• Опубликовано: 14 сен 2017
• На Пежо Партнёр.

Конструкция

Система работает за счет теплого воздуха – это воздушный отопитель. В конструкции имеется нагревательный элемент, топливный насос для подачи в устройство дизельного топлива. Также прибор оснащается пускорегулировочным оборудованием.

Автономка запитывается из топливного бака автомобиля. Также существует и другой вариант эксплуатации, когда дизельное топливо подается непосредственно из специальной емкости в самом аппарате. Питание электричеством организовано по этому же принципу. Аппарат может запитываться от автомобильного аккумулятора.

Устройство разработано таким образом, чтобы оно было максимально автономным. Электроника полностью контролирует работу каждого элемента. Прибор запустится только тогда, когда электронный блок проведет самодиагностику и убедится в том, что каждый элемент находится в исправном состоянии. Таким образом, автономка «Планар» не только высокоэффективна и экономична, но и полностью безопасна.

Примечания [ править | править код ]

1. ↑ Патенты: Великобритании № 27.635 (GB189627635), Германии № 92.313 (DE92313), США № 583.336 (US583336)
2. ↑ Патент США № 399 499 от 12 марта 1889. Photographic Lens. Описание патента на сайте Ведомства по патентам и товарным знакам США.
3. ↑ Патент Великобритании № 157.040 (GB157040)
4. ↑ Патент Германии № 439.556 (DE439556)
5. ↑ Патент США № 1 955 591 от 11 ноября 1932. Lens. Описание патента на сайте Ведомства по патентам и товарным знакам США.
6. ↑ Патент США № 2 186 605 от 23 октября 1937. Optical System. Описание патента на сайте Ведомства по патентам и товарным знакам США.
7. ↑ Патент США № 2 793 565 от 26 апреля 1955. Photographic objective comprising a rear collective part and a front dispersive meniscus part. Описание патента на сайте Ведомства по патентам и товарным знакам США.

Широкой популярностью пользуется воздушное отопительное устройство Планар, производимое в Самаре. Если в автомобиле недостаточно тепла, оно является незаменимым помощником, даже в самую лютую зимнюю отечественную погоду. В салоне небольшой легковой модели или просторного фургона за короткий временной промежуток максимально комфортно становится водителю и пассажирам.

Работа устройства базируется на простом принципе – затягивание окружающих воздушных масс внутрь нагревающей камеры. Когда сгорает топливо, выделяется тепловая энергия. Она направляется на нагревания воздуха, который затем поступает внутрь салона.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

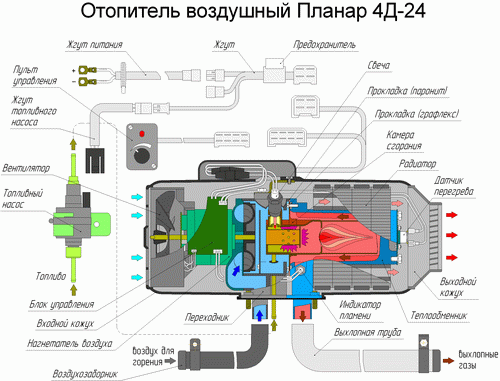

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

– нагреватель (основные узлы нагревателя показаны на рис.4.2 );

– топливный насос для подачи топлива в камеру сгорания;

– устройство пуска и индикации (пульт управления);

– жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Номера ошибок и их описание

Если устройство не запускается, то для этого может быть несколько причин. Код проблемы – 13. Может отсутствовать топливо, дизель может не соответствовать условиям использования. Малый уровень топлива. Также забит трубопровод, который отводит газы, или же загрязнена система забора воздуха. Может быть неисправна свеча накаливания или ее сетка. Этот же код говорит о засоре отверстия в камере сгорания. Ремонт автономки «Планар» можно выполнить своими руками. О том, как исправить эти неполадки, производитель подробно объясняет в инструкции.

Код 20 также говорит о незапуске прибора. По этому коду производитель рекомендует проверить предохранители, находящиеся на жгуте питания. Дополнительно рекомендуется проверить пульт управления. Может отсутствовать связь между блоком и пультом.

Код 01 – сообщает о перегреве теплообменника. 08 свидетельствует о негерметичности топливопровода, о неисправностях насоса или индикатора пламени. 09 – это вышедшая из строя свеча накаливания. Такое случается по причине короткого замыкания, обрывов, поломки блока управления. 05 – выход из строя индикатора пламени по тем же причинам, что и в предыдущем случае. 04 – выход из строя датчика температуры.

19 – это неисправности, связанные с топливным насосом по причине обрывов в цепи или коротких замыканий. Коды ошибок автономки «Планар» 12 и 15 говорят о неисправности регулятора напряжения или аккумулятора. И первом, и во втором случае проблема связана с напряжениями питания.

Код 16 сообщает о недостаточной вентиляции. Она не обеспечивает охлаждения камеры сгорания в нагревателе и теплообменника. Также за время продувки не охладился датчик пламени.

Ошибки автономки «Планар» с кодом 10 – это проблемы с мотором нагнетателя воздуха. Он не набирает высокие обороты по причине высокого трения в подшипниках. 27 – электромотор заклинил и не вращается. 28 – мотор вращается, но с одной постоянной скоростью. Коды автономки «Планар» 02 – перегрев по информации датчика температуры.

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда в списке основных преимущества воздушных отопителей Планар можно выделить:

• приемлемую стоимость;
• низкий расход горючего;
• достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
7. На последней стадии производится тестирование и окончательная настройка параметров.

Устройство полностью установлено в кабине.

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

• В первую очередь продувается камера сгорания
• Затем до нужной температуры нагреваются свечи накаливания
• Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
• Происходит непосредственное сгорание топлива
• Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Автономные жидкостные подогреватели

Предпусковой подогреватель дизельного двигателя

Жидкостные предпусковые подогреватели двигателя являются полностью автономными. Они устанавливаются в моторном отсеке автомобиля и могут работать на бензине, дизельном топливе или газе.

Устройство

Основные компоненты жидкостного предпускового подогревателя:

• электронный блок управления подогревателем (контроллер, отслеживающий температуру, перегрев, подачу топлива, воздуха и т. д.)
• топливный насос с топливопроводом
• воздушный нагнетатель, подающий воздух в камеру сгорания
• «котел», включающий камеру сгорания, теплообменник
• циркуляционный насос, прокачивающий охлаждающую жидкость
• реле, включающее вентилятор штатной «печки» для обогрева салона
• орган управления подогревателем (таймер, пульт дистанционного управления, GSM-модуль для запуска подогревателя по телефону).

Принцип работы

После запуска подогревателя с помощью органа управления топливный насос подогревателя подает топливо из топливного бака автомобиля в камеру сгорания подогревателя. В камере сгорания топливо смешивается с воздухом и воспламеняется свечой зажигания. В результате сгорания топлива образуется тепло, которое передается через стенки теплообменника охлаждающей жидкости автомобиля. Насос подогревателя прокачивает охлаждающую жидкость по малому контуру системы охлаждения — рубашке блока цилиндров и штатному отопителю салона. При достижении заданной температуры охлаждающей жидкости реле (при его наличии) включает вентилятор штатной «печки» для обогрева салона. Жидкостными подогревателями нельзя пользоваться в гаражах, не имеющих системы вентиляции. Потребление топлива составляет около 0.5 л в час в режиме полной нагрузки.

К преимуществам жидкостных подогревателей обычно относят возможность сесть в мороз в прогретый салон автомобиля с размороженными стеклами и сразу начать движение, не тратя время на прогрев. Кроме этого увеличивается ресурс двигателя, так как холодный запуск двигателя сильнее снижает его ресурс. К недостаткам относится высокая цена жидкостных подогревателей.

К недостаткам можно отнести тот факт, что во время работы, автономный подогреватель двигателя, циркуляционный насос, вентилятор салона автомобиля потребляют электрический ток от аккумуляторной батареи автомобиля. Если аккумуляторная батарея автомобиля уже слабая — это может привести к её быстрой разрядке.

Также можно использовать автономные подогреватели при движении автомобиля для помощи штатной системе обогрева в особо холодное время, когда автомобиль может просто выстывать на ходу, особенно полезным это может оказаться для автомобилей с дизельным двигателем, теплотворная способность которых ниже. Многие автопроизводители уже с конвейера выпускают автомобили с предустановленным автономным подогревателем двигателя.

Универсальные пульты управления

В настоящее время производитель Планаров, компания Адверс, комплектует все отопители (Спутник 2Д, Планар 2Д , Планар 4ДМ2, Планар 44Д) универсальным механическим пультом управления ПУ5:

Пульт управления Планар состоит из 2х кнопок: вентиляция и розжиг, и «крутилка» для выбора мощности работы отопителя.

В 2021 году был выпущен премиальный пульт ПУ27М с LCD дисплеем:

Новый пульт ПУ27М подходит ко всем выпускаемым на данный момент отопителям ПЛАНАР, более эргономичный, прост и удобен в обращении. Также имеет встроенный датчик температуры и возможность запуска отопителя по таймеру. Если запускать отопитель Планар по таймеру, то в этом случае устройство проработает 2 часа и выключится.

Модификации и развитие [ править | править код ]

Ранние «Планары» имели невысокую светосилу (от f/4,5 до f/6,3), Однако, благодаря таким качествам, как высокое разрешение и плоское поле изображения, успешно применялись для репродукции и технической фотографии.

Такое положение сохранялось вплоть до 1920 года, когда Хорес Ли (англ. Horace William Lee ) из компании Taylor-Hobson представил объектив «Opic» с относительным отверстием f/2,5 вместо f/3,3 у оригинального «Планара» Рудольфа . Его схема уже не была строго симметричной, но сохранила все основные черты базовой. Спустя всего пять лет, в 1925 году, Альбрехт Тронниер (нем. Albrecht Wilhelm Tronnier ) из фирмы Schne >Xenon ) со светосилой f/2,0 . А ещё через два года (1927 год) Вилли Мертэ (нем. Willy Merté ) из Carl Zeiss разрабатывает линейку фото- и киносъёмочных «Биотаров» (нем. Biotar ), светосилу которых удалось довести до рекордных в то время f/1,5. Эти объективы, отличавшиеся заметным отступлением от симметрии и имевшие в заднем компоненте сравнительно «толстую», плосковыпуклую (Xenon) или двояковыпуклую (Biotar) линзу, в свою очередь, послужили базой для многочисленных модификаций. К 1930 году Хорес Ли рассчитывает шестилинзовый «Cooke Speed Panchro» , ставший одним из лучших объективов для кинематографа 1930-х — 1940-х годов .

Уже к середине 1930-х годов относятся и первые попытки создания сверхсветосильных объективов на основе «Планара». Например, подобный объектив с относительным отверстием f/0,81 был запатентован Максимиллианом Херцбергером (нем. Maximilian J. Herzberger ) ещё в 1937 году . Однако, они представляли собой не столько модификации основной схемы, сколько более сложные конструкции, состоящие из основного объектива и, своего рода, собирающего конвертера. К тому же, задний отрезок таких объективов был слишком короток (1—3 мм), что серьёзно ограничивало их применение .

К концу 1930-х годов к разработке различных версий «Планара» подключаются такие оптические фирмы как Eastman Kodak, Ernst Leitz, Rodenstock, Angénieux и многие другие. Большинство «Планаров» — объективы со средним (и меньше) угловым полем, однако, на основе схемы Гаусса были разработаны и широкоугольные объективы. Например, ретрофокусный «Flektogon» (H. Zollner, DDR) и/или «Мир» (Д. С. Волосов, СССР).

Спутник 2Д и Планар 2Д отличия

Модели этих воздушных отопителей имеют мощность 2 кВт. Это самые малоразмерные по габаритам устройства. Легко монтируется вместо штатных импортных отопителей в европейских грузовиках.

В комплектацию входит все необходимое для монтажа, единственное отличие: в комплекте Спутника есть пластиковый бачок на 7.5 литров, а в Планаре 2Д вместо бака предусмотрен металлический топливозаборник, монтируемый в штатный бак автотранспортного средства.

В конструкционной части в отопителе Планар 2Д используется бесщеточный электродвигатель нагнетателя воздуха, в Спутнике 2Д щеточный высокого качества, обеспечивающий долгий срок службы. Можно сказать что Спутник это качественная и бюджетная версия Планара. Основным конкурентом Спутников выступают китайские автономные печки. Но, если Вы решили приобретать отопитель, нужно учесть, что покупая продукцию компании Адверс, Вы получаете проверенное временем устройство, гарантию 1,5 года и техподдержку.

Принцип работы

Функционирует автономка «Планар» на принципе всасывания окружающей воздушной массы во внутреннюю часть нагревательного отсека. При сгорании топлива выделяется энергия, которая нагревает воздух, а он, в свою очередь, подается внутрь салона.

Существенным плюсом рассматриваемого отопителя является возможность корректировки мощности. Для этого используют специальную рукоятку, которая легко поворачивается и фиксируется в требуемой позиции. После установки заданного режима устройство автоматически будет поддерживать его. При достижении максимальной температурной отметки прибор будет отключаться и активироваться при минимуме.

Общее описание рабочего процесса автономки «Планар»:

• На первом этапе продувается отсек сгорания.
• Далее до заданной температуры прогреваются свечи накаливания.
• Во внутреннюю часть рабочей камеры поступают требуемые порции топливовоздушной смеси.
• Горючее начинает сгорать.
• Свеча поддерживает горение до стабилизации термического процесса в заданном режиме, после чего отключается.

Принцип работы и особенности отопителя Планар

Обогреватель Планар работает на собственном топливе по принципу конвекции

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

Конструкция несложная:

• Все элементы располагаются в цилиндрическом или коробчатом корпусе.
• Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
• Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
• Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.
• Газ, получаемый при сгорании, выходит через камеры и отдает тепло через теплообменник основным воздушным массам. Выводится дым через воздухоотводный рукав за пределы салона.
• Вентилятор с электроприводом прокачивает воздух. Сначала он охлаждает электродвигатель и нагревается от него. Затем проходит через теплообменник и его температура еще увеличивается. Теплый воздух подается в салон.
• Коммутацию блоков выполняет шлейф с колодами-разъемами. Форма их такова, что исключает ошибочное подсоединение. Регулируют функции аппарата с помощью выносного пульта или другой модификации.
• Безопасность отопителя обеспечивает ряд датчиков и контрольных устройств. Индикатор следит за пламенем в камере сгорания, температурный датчик измеряет температуру воздуха на выходе из прибора и так далее.

Планар

ООО «Адверс» осуществляют разработку, производство и реализацию отечественных предпусковых подогревателей для автомобильных двигателей под маркой «Теплостар» и «Бинар» и автономных воздушных отопителей салона под маркой «Планар».

Деятельность ООО «Адверс» направлена на разработку, производство и сервисную поддержку оригинальных (защищенных патентами) технических устройств, обеспечивающих тепловую подготовку двигателя перед запуском и при необходимости дополнительный нагрев в процессе работы (предпусковые подогреватели), а также устройств обогрева салона автомобиля (воздушные отопители), работающих независимо от двигателя. Главные взаимоувязанные направления деятельности ООО «Адверс».

• Запчасти Планар
• Комплектующие, GSM модемы, монтажные комплекты и диагностическое оборудование
• Судовые комплекты

• Модель 44Б-12-GP Состояние Новое Отопитель воздушный марки «Планар 44Б-12-GP» с монтажным…

• Модель 44Д-12-GP Состояние Новое Отопитель воздушный марки «Планар 44Д-12-GP» с монтажным…

• Модель 44Д-24-GP Отопитель воздушный марки «Планар 44Д-24-GP» с монтажным комплектом включает…

• Новый воздушный отопитель на 2кВт с топливным баком.

• Модель PLANAR-2D-12 Воздушный отопитель Планар 2Д, не имеющий аналогов российского…

• Модель PLANAR-2D-24 Воздушный отопитель Планар 2Д, не имеющий аналогов российского…

• Модель 4ДМ2-12 Состояние Новое Воздушный отопитель Планар 4ДМ-12В

• Модель 4ДМ2-24 Состояние Новое Воздушный отопитель Планар 4ДМ-24В

• Модель PLANAR-8DM-12 Состояние Новое Воздушный отопитель Планар 8ДМ-12В с монтажным…

• Модель PLANAR-8DM-24 Состояние Новое Воздушный отопитель Планар 8ДМ-24В с монтажным…

• Новый воздушный отопитель в линейке Планар

• Новый воздушный отопитель в линейке Планар

• Модель BINAR-5S DIESEL BINAR-5S DIESEL это совершенно новый Российский продукт, ни в чем не…

• Модель BINAR-5S BINAR-5S это совершенно новый Российский продукт, ни в чем не уступающий…

• Бинар 5S Бензин + GSM Подогреватель жидкостный предпусковой

  Модель BINAR-5S Бензин BINAR-5S БензинL это совершенно новый Российский продукт, ни в чем не…

• Бинар 5S Дизель + GSM Подогреватель жидкостный предпусковой

  Модель BINAR-5S DIESEL BINAR-5S DIESEL это совершенно новый Российский продукт, ни в чем не…

• Модель BINAR-5S DIESEL 24v BINAR-5S DIESEL 24v это совершенно новый Российский продукт, ни в…

• Модель Binar-5D-Compact-24-GP Состояние Новое БИНАР 5 КОМПАКТ — предпусковой подогреватель,…

• Модель Binar-5D-Compact-12-GP Состояние Новое БИНАР 5 КОМПАКТ — предпусковой подогреватель,…

• Модель Binar-5B-Compact-12-GP Состояние Новое БИНАР 5 КОМПАКТ — предпусковой подогреватель,…

• «ТЕПЛОСТАР 14ТС-10 МИНИ» — это уменьшенный вариант, усовершенствованная модель, предпускового…

• Модель 14ТС-10-12-С Состояние Новое Предпусковой подогреватель двигателя с монтажным…

• Модель 14ТС-10-24-С Состояние Новое Отопитель предпусковой марки Планар с монтажным…

• Модель 20ТС-Д-38-БЧ-GP Состояние Новое Отопитель жидкостный марки Планар 20ТС-Д-38-БЧ-GP…

• Модель АПЖ-30Д-24-GP Состояние Новое Автоматизированный подогреватель жидкостный АПЖ-30Д-24…

• «ТЕПЛОСТАР 14ТС-10 МИНИ» — это уменьшенный вариант, усовершенствованная модель, предпускового…

• Новый подогреватель 30 кВт Дизельный 24В

• Модель ТЕРММИКС-45Д-24 Генератор потока горячих газов Термикс-45Д-24, дизель, 15 кВт, 24Вольт

• Модель ТЕРММИКС-15Д-12 Состояние Новое Генератор потока горячих газов Термикс-15Д-12,…

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

• Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
• Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
• Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
• Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
• Корпус не должен соприкасаться со стенками или полом кабины.
• Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
• Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ ПРАВИЛАМ ECE №122 (TUV)

• 122 PLANAR 2D794.65 Кб (Добавлен 22.03.2016)
• 122 PLANAR 4D1.65 Мб (Добавлен 22.03.2016)
• 122 PLANAR 44D1.52 Мб (Добавлен 22.03.2016)
• 122 PLANAR 8D1.45 Мб (Добавлен 22.03.2016)
• 122 BINAR 5D1.18 Мб (Добавлен 22.03.2016)
• 122 14 TS1.2 Мб (Добавлен 22.03.2016)
• 122 14TC-Mini930.9 Кб (Добавлен 22.03.2016)
• 122 15TSG703.33 Кб (Добавлен 22.03.2016)
• 122 20TCG983.45 Кб (Добавлен 22.03.2016)
• 122 20ТС461.74 Кб (Добавлен 22.03.2016)
• 122 30TC1.13 Мб (Добавлен 22.03.2016)
• 122 30TCG965.36 Кб (Добавлен 22.03.2016)
• 122 BINAR 6G1.82 Мб (Добавлен 22.03.2016)
• 122 PLANAR 44G1.01 Мб (Добавлен 22.03.2016)
• 122 BINAR-5S3.17 Мб (Добавлен 09.08.2018)

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

• Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
• Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
• Экономично расходуется топливо и ресурс аккумуляторной батареи
• Достаточный показатель мощности
• Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.
