Меняем датчик уровня масла на ВАЗ-2110 своими руками

Как правильно проверить уровень масла в двигателе: фото и видео

В современном автомобиле большинство диагностических работ, а также проверку состояния узлов и агрегатов, всё чаще отдают на откуп электронике. Более того, ведущие автопроизводители обещают, что к 2025 году моторное масло будет заливаться один раз и работать весь срок службы двигателя. А пока любому из нас необходимо знать, как правильно проверить уровень масла в двигателе, чем мы сейчас и займёмся.

Как правильно определить уровень масла

На первый взгляд, такая пустяковая работа, как проверка уровня масла, может вызвать определённые сложности и тревогу владельца — это и внезапное увеличение уровня, падение, изменение характеристик масла. Все это можно отследить, если провести проверку с толком и знанием дела. В любом двигателе проверка производится при помощи щупа, который всегда находится в зоне простого доступа. Он вставлен в герметизированное отверстие в блоке цилиндров, а другим концом погружен в масляную ванну в картере мотора.

Проверка уровня масла

Особенности масляного щупа

На каждом щупе, независимо от модели двигателя, нанесены две метки — максимальный и минимальный уровень смазки. Тем не менее существуют определённые условия, при которых показания щупа могут быть некорректными. Чтобы минимизировать влияние этих условий и максимально точно определить количество масла в картере двигателя, необходимо пользоваться простыми правилами, изложенными ниже.

Алгоритм проверки уровня

Чтобы проверить уровень правильно, а также понимать основные моменты процесса, приведём алгоритм проверки максимально доступно:

Чтобы узнать реальный уровень масла в картере, очень важно установить автомобиль на абсолютно ровную площадку. В том случае, если двигатель будет иметь завал вперёд или назад, вправо или влево, ни о каком точном измерении речи быть не может

Устанавливаем автомобиль на ровную площадку

Ни в коем случае нельзя проводить замер сразу после остановки двигателя, поскольку часть масла все ещё будет находиться в системе смазки, маслопроводящих каналах и, как следствие, уровень будет ниже реального. В свою очередь это может сбить с толку и заставить долить масло до нормального уровня, а после стекания масла в картер, уровень может критически вырасти, что приведёт к продавливанию сальников и прочих малоприятных вещей. После остановки двигателя должно пройти не менее 5-15 минут.

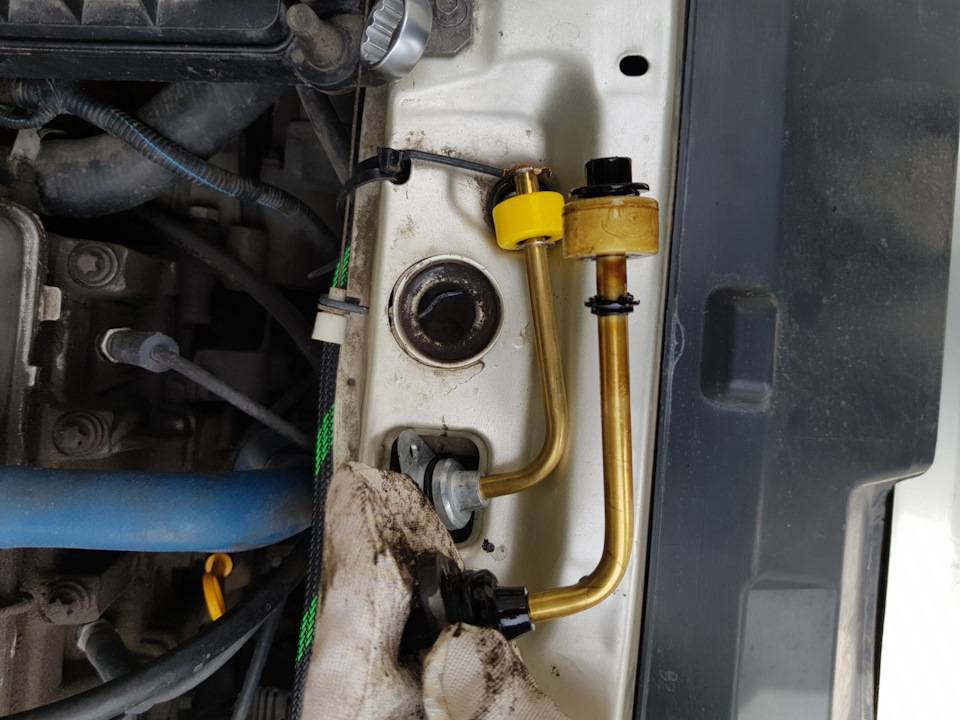

Даем автомобилю остыть, чтобы масло стекло в картер. Стрелкой указано типовое размещение масляного щупа.

Достаём щуп, протираем его ветошью, поскольку он будет забрызган маслом. Погружаем щуп обратно в картер.

Протираем щуп ветошью.

  1. На щупе находим две метки — минимум и максимум. Нормальный уровень — масло находится между этими двумя насечками. Доливаем масло только в том случае, если его уровень ниже минимума или на несколько миллиметров выше его. Также не желательно держать уровень на максимуме. Уровень масла в норме

Одна сторона щупа может имеет надпись Cold (холодный) и Hot (горячий)

  1. При необходимости доливаем масло, проверяем его качество по внешним признакам: следы охлаждающей жидкости (так называемая эмульсия), излишне тёмный цвет, а также потеря вязкости говорят либо о неисправности, либо об износе масла. В этих случаях необходимо либо устранение неисправности, либо замена масла и масляного фильтра.

При контроле уровня моторного масла необходимо проверять его качество

Дополнительные нюансы

Контроль уровня масла следует проводить как можно чаще — при каждой заправке, при ежедневном осмотре, а если автомобиль эксплуатируется периодически, то перед каждым запуском двигателя. Долив масла следует проводить либо на холодном, либо на слегка прогретом моторе, чтобы после долива показатели щупа были максимально реальными. При этом долив производят именно той марки масла, которая была залита до этого, либо той марки, которую рекомендует производитель.

Доливать масло лучше на холодном двигателе

Как часто проверять?

Частота проверки зависит от состояния двигателя. А вот частота замены масла сильно зависит от марки двигателя, его мощности и конструктивных особенностей. К примеру, для низкооборотистых маломощных моторов нормальным периодом замены может быть и 15 тысяч км, но регламент зависит также от качества смазки.

При этом руководствоваться стоит не столько регламентом, указанным производителем, сколько именно результатами проверки уровня. Чёрное и слишком жидкое масло на щупе — первый повод для замены смазки и фильтра. Обслуживайте двигатель правильно и своевременно, удачных всем дорог и миллионного пробега вашему мотору!

Особенности проверки уровня масла на холодном и горячем двигателе

Существуют так называемые две касты водителей, одни уверяют, что уровень масла лучше всего проверять на холодном моторе, другие наоборот — на горячем. А правда, как часто бывает, по середине.

Как мы знаем из физики и химии, любое вещество на холоде сжимается, а при высоких температурах расширяется. Это относиться и к моторному маслу.

Представим ситуацию, когда замеры проводятся на холодном двигателе при температуре минус 100С. Масло сжато и его уровень на щупе сместился вниз. Долили, как сказано в руководстве по эксплуатации автомобиля, прогрели мотор.

В итоге — рабочая жидкость прогрелась, расширилась и заняла больший объем. Т.е. уровень стал повышенным (последствия этого описаны выше).

Если же выполнить замеры уровня сразу после остановки двигателя, то масло в картер еще не успеет стечь и показания будут не верные. Необходимо подождать несколько минут пока еще разогретая и не сильно вязкая жидкость стечет в картер.

При этом она немного остынет, но это не сильно скажется на правильности результатов замера

И что важно, такой метод можно смело применять и зимой и летом

Также учтите, что не оригинальные (поддельные) масла «ведут» себя по другому — могут застыть как желе даже летом в жаркую погоду.

Датчик давления масла ВАЗ 2110 –проверка, замена, дублирование

Датчик уровня масла ваз 2114: принцип работы, проверка и замена Иначе говоря при возникновении такой неприятности, после того как вы убедились в том, что уровень масла в системе находиться в пределах нормы и до выполнения достаточно трудоемкой процедуры контроля реального давления и проверки исправности масляного насоса – рекомендуется выполнить более доступные действия, позволяющие определиться с причиной проблемы.

При выходе на предельное значение контакты мембранного датчика давления масла ВАЗ 2110 размыкаются (а значит, лампочка загорается), отсюда становится понятным, что для проверки целостности цепи достаточно отсоединить от датчика сигнальный провод и прикоснуться им к ближайшей «массе». Если в таком положении лампа погасла – указанный провод в полном порядке.

Определенную информацию можно получить и при непосредственном осмотре датчика: его омасливание, наличие значительных загрязнений и окисление корпуса, повреждение и окисление контакта – все это может свидетельствовать о том, что причина неисправности кроется в самом датчике и при таких проявлениях он подлежит замене.

Если говорить непосредственно про технологическую операцию по замене датчика, то для ее выполнения достаточно иметь под рукой ключ на «21»

Обращается внимание на необходимость наличия в запасе запасного уплотнительного кольца, без замены которого добиться требуемой герметичности нового датчика, скорее всего, не удастся. Не забывайте, также, проверить целостность пылезащитного кожуха. Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля

Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка

Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля. Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка.

В свою очередь на ВАЗ 2112 с 16-ти клапанным мотором данный датчик размещен с левой стороны корпуса подшипников распредвалов. Впрочем независимо от модели авто датчики устанавливаются одни и те же и процесс их замены практически ничем не отличается.

Установка измерителя фактического давления масла

Конечно же, все проще, когда проблема с аварийной сигнализацией по давлению масла на ВАЗ 2110 возникает в городских условиях и ничего не мешает быстро добраться до гаража и без хлопот выполнить весь перечень работ, необходимый для устранения отказа. А вот что делать, если неприятность случилась на удаленной трассе и даже имеющийся в «загашнике» новый датчик не дает гарантии на полное решение проблемы (уж больно много брака среди этих элементов и в запасе рекомендуется иметь их несколько)? В такой ситуации неоценимую помощь способно оказать наличие в кабине дополнительного указателя реального давления масла, на основе показаний которого можно точно определить, стоит ли «бить в колокола» или нет.

Между тем, установить такой указатель на ВАЗ 2110 достаточно просто и для этого понадобиться приобрести:

  • Переходник в виде тройника от ВАЗ 2106, позволяющий подать давление масла, как на дополнительный датчик, так и на сигнализатор;
  • Дополнительный датчик давления;
  • Указатель давления (опять-таки от ВАЗ 2106) который будет закреплен в салоне.

Для выполнения установку вспомогательного измерительного контура сигнализатор минимального давления масла снимаем и вместе с дополнительным датчиком закрепляем на переходнике/тройнике, не забывая установить две герметизирующие прокладки (обычно идут в комплекте к переходнику). Далее, полученную конструкцию в сборе вкручиваем в гнездо на двигателе, ранее предназначавшееся для сигнализатора.

Разъем стандартного датчика давления имеет четыре контакта и для его подключения прокладываем следующие провода:

  1. +12В — от питания ламп габаритов (Ш2-8);
  2. Общий минус «-» от ближайшей корпусной точки;
  3. Сигнальный провод — протягиваем в салон, к месту размещения указателя;
  4. Плюс на подсветку указателя — его также протягиваем к водительскому месту.

В некоторых вариантах указателей имеется в наличии свой индикатор аварийного давления и при желании можно получить дублированную предупреждающую сигнализацию.

Что такое топливный датчик

Датчик уровня топлива (ДУТ) – это контрольно-измерительный прибор, который передает информацию о количестве горючего на приборную панель к указателю уровня топлива (УУТ), находящемуся на торпеде рядом со спидометром.

Принцип работы ДУТ прост: топливный датчик встраивается в систему бензобака, состоящую из обратного клапана, фильтра и топливного насоса. Подобная система подачи и контроля топлива применяется в инжекторных двигателях. Встроен он в крышку бензобака и вкручивается вместе с нею.

Такое устройство характерно для дизельных двигателей и устанавливается оно сбоку отдельным узлом. При этом, поплавок с рычагом у трубчатых приспособлений помещается внутрь бака, а движение последнего определяет уровень горючего в емкости.

Устройство ДУТ

В современных автомобилях устанавливают LENs преимущественно рычажного и трубчатого типов. В целом, принцип работы их имеет немало общего, хотя при детальном рассмотрении можно обнаружить между ними некоторые различия. На ВАЗ 2110 устанавливаются проверенные рычажные датчики. Они надежны, дают небольшую погрешность, но периодически выходят из строя. Иногда срок их службы удается продлить нехитрыми манипуляциями, однако рано или поздно появляется необходимость в полной замене датчика уровня топлива ВАЗ 2110.

На рисунке схема датчика уровня топлива ваз 2110.

Датчик давления масла ВАЗ 2110.

Датчик давления масла ВАЗ 2110 – один из элементов совокупности мониторинга состояния автомобиля, разрешающий вовремя диагностировать аварийно-низкое давление в совокупности смазки двигателя и устранить не только появившиеся неприятности, но и обстоятельства их спровоцировавшие.

Устройство и принцип работы датчика давления масла.

Любой датчик давления масла (ДДМ) в собственном устройстве содержит толкатель и мембрану (биметаллическую пружинящую пружину с мобильным контактом). Взаимодействуют они между собой следующим образом.

В то время, когда шофер включает зажигание, масло в совокупности отсутствует, контакты ДДМ замкнуты, электрическая цепь также – лампочка-индикатор загорается (см. рисунок а), свидетельствуя о исправности данной цепи, она же совокупность контроля аварийного давления масла.

Потом шофер заводит двигатель, провоцируя тем самым подъем уровня масла в совокупности смазки и повышение его давление в датчике, а правильнее на мембрану в него (см. рисунок б). Мембрана деформируется и толкает толкатель, что разрывает контакты цепи – гасит контрольную лампочку на панели устройств. В случае если по той либо другой причине давление масла в совокупности падает, цепь опять замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.

Где находится датчик давления масла ВАЗ 2110?

В «десятке» ДДМ может размешаться в двух местах, какое как раз из них «ваше» определяется числом клапанов двигателя.

Так, обладателям ВАЗ 2110 с 8-клапанным мотором, датчик давления масла направляться искать сзади двигателя справа в гнезде ГБЦ, около щитка ремня. О том, что вы нашли необходимое вам устройство посоветует отходящий от датчика провод числом 1 шт.

Обладателям же «десятки» с 16-клапанным движком искать ДДМ необходимо кроме этого сзади мотора, но лишь не справа, а слева, на блоке распределительного вала. От датчика также будет отходить только один провод, но рядом с ним возможно найти 2 пучка проводов в изоляторе тёмного цвета.

Как проверить датчик давления масла ВАЗ 2110?

Увидев неизменно горящую «масленку» на панели устройств, в первую очередь удостоверьтесь в надежности уровень масла в совокупности. В случае если с ним все в порядке переходите к диагностике ДДМ, и того, что с ним связано. Затевать рекомендуем с проверки цепи питания «датчик – лампа-индикатор».

Проводить ее направляться так.

Снимите провод с датчика и прислоните его к корпусу мотора (на массу).

В случае если лампочка на панели устройств загорится, значит, цепь исправна и возможно заняться проверкой конкретно самого ДДМ. Для этого его направляться снять и осмотреть: в случае если датчик сухой, он исправен, исходя из этого обстоятельство незатухающей «масленки» направляться искать в другом, к примеру, в масляном насосе либо фильтре. Ну, а вдруг ДДМ будет в масле, значит, пришла пора его заменить.

Замена датчика давления масла ваз 2110 — инструкция.

От датчика давления масла ВАЗ 2110 отсоединяется провод. Потом ключом на «21» данный датчик демонтируется вместе с уплотнительным алюминиевым кольцом. На его место устанавливается и новый датчик, и новое уплотнительное кольцо (идет в наборе).

Последним действием по окончании проверки чистоты контактов снятого целостности и провода пылезащитного уплотнения к ДДМ присоединяется электрический штекер.

Фото инструкция для 8-клапанного двигателя.

Фото инструкция для 16-клапанного двигателя.

Устройство детали

Конструкция самого изделия элементарна. Он представляет собой нормально разомкнутый герметичный контакт (геркон), соединенный с контрольной лампой бортовой контрольной системы.

Контакт находится внутри изогнутой трубки, снаружи которой свободно скользит поплавок. Внутри поплавка есть магнитная шайба, поле которой способно замкнуть контакт геркона. Когда трубка датчика погружена в масло, поплавок всплывает, а электрическая цепь размыкается. Но если смазки в картере нет — поплавок опускается в нижнее положение и магнит воздействует на контакт геркона, замыкая цепь. Подключение датчика однопроводное, второй провод — «масса» двигателя.

Что будет, если не менять?

Несвоевременная замена масла в коробке заметно сокращает ресурс агрегата. В состав трансмиссионных масел входит целый комплекс присадок, которые эффективно удаляют продукты коррозии на стальных деталях коробки и облегчают работу бронзовых синхронизаторов. Со временем эти присадки теряют свои свойства и со старым маслом износ деталей возрастает. Кроме того, масло служит для отвода тепла от узлов КПП, чем старее смазка, тем хуже она обеспечивает теплоотвод. Негативный эффект окажут и частицы металла, образующиеся при работе коробки. Они будут попадать в подшипники и пятна контакта шестерён, усиливая их износ.

Замена датчика давления масла на ВАЗ 2110 своими руками

  1. Проверка
  2. Где он находится?
  3. Замена
  4. К сведению автовладельцев

Многие водители сталкивались с проблемой снижения давления масла в своем автомобиле. Увы, ВАЗ 2110 исключением вовсе не является, и подобная поломка встречается и в этой модели отечественного автопроизводителя.

Выкрученный элемент

https://youtube.com/watch?v=Q5NAzLdh5Cc

Проверка

Итак, масло нигде не течет, но лампочка, сигнализирующая о критическом уровне давления в масляной системе, упорно гаснуть не хочет. В таком случае самое оптимальное решение — проверить состояние датчика, который как раз и отвечает за давление.

Но как проверить, что дело именно в интересующем нас элементе?

  1. Для начала удостоверьтесь, что все провода, идущие к нему, находятся в исправном состоянии. Часто они теряют свою целостность в процессе эксплуатации. Подключите провода к силовому агрегату. Если лампочка при этом загорелась, тогда с проводкой все хорошо.
  2. Замасленность. Часто именно само масло становится причиной неисправности. Контакт нарушается, устройство не может работать должным образом. Проверьте, есть ли на девайсе следы масла. Если датчик оказался сухим, тогда причина неполадок тоже не в этом.
  3. Скорее всего, не работает само устройство. Это вполне естественная вещь для такого агрегата. Ремонтировать его не имеет никакого смысла, поскольку он неремонтопригоден.

Заменить его не сложно своими руками и не дорого. Сегодня стоимость нового датчика для отечественной «десятки» составляет около 100 рублей.

Где он находится?

Вполне закономерный вопрос для тех, кто планирует самостоятельно выполнить его замену, но делает это впервые.

Место установки датчика

А его расположение зависит от количества клапанов на двигателе.

  1. 8 клапанов. На восьмиклапанном моторе датчик давления масла находится прямо под крышкой клапанов справа, возле корпуса ремня ГРМ, выполненного из пластика.
  2. 16 клапанов. Если это ВАЗ 2110 на 16 клапанов, его датчик давления масла располагается слева между модулем зажигания, горловиной для заливки масла и воздушным фильтром.

Замена

Уровень масла

По степени сложности, замену датчика приравнивают к замене колеса. Сложно? Совершенно нет.

Для начала подготовьте необходимые инструменты и материалы:

  • Гаечные ключи;
  • Перчатки, которые позволят избежать лишних загрязнений рук;
  • Новый датчик.

Далее, следуя пошагово простой инструкции, вы легко извлечете старый и установите новый датчик давления масла.

  1. Отключите провод, который идет на ваш прибор.
  2. Демонтаж устройства осуществляется при помощи обычного гаечного ключа на 21 миллиметр.
  3. Теперь датчик извлекается.
  4. Вместе с прибором вы должны достать уплотнительное кольцо, выполненное из алюминия. Использовать его повторно не рекомендуется. Замените на новое кольцо.
  5. Вооружившись новым датчиком, вставьте его на место старого, закрутите и зафиксируйте.
  6. Подключите отсоединенные на первом этапе провода. Дело можно считать завершенным.

https://youtube.com/watch?v=PDAXIp_WN6Y

К сведению автовладельцев

Достаточно часто процедура самостоятельной замены заканчивается фиаско, поскольку установка нового прибора не дает никакого результата, из-под него продолжается течь смазывающей жидкости.

Но тут дело вовсе не в кривизне ваших рук или отсутствии опыта ремонта. Если вы все сделали согласно инструкции, виновником сложившейся ситуации уже являетесь не вы, а сам датчик.

Потому ваша задача — взять купленный вами брак вместе с чеком и отправиться в магазин, где вы его приобрели. Сотрудники магазина обязаны вам обменять устройство, либо вернуть деньги. Конечно же, если чек вы не сохраните, вернуть деньги или поменять датчик вы не сможете согласно закону. Потому подумайте дважды перед тем, как выкидывать эту бумажку.

Еще один важный совет — избегайте подобных покупок на так называемых стихийных рынках. Именно там сосредоточено наибольшее количество подделок и бракованных устройств. Есть множество надежных, сертифицированных точек по продаже автозапчастей. Если же обратиться на СТО для замены датчика, придется заплатить больше, чем при самостоятельном ремонте, однако вам будет предоставлена гарантия качества. Своего рода защита от подделки.

https://youtube.com/watch?v=nFAB7h_nVGw

Двигатель ваз 21124 датчик давления масла

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

Привет всем. У меня проблема с давлением масла на ваз 21124. На холодную 2кг/см, а когда прогревается падает до 1.2, 1.3.

У меня проблема с давлением масла на ваз 21124.

Обороты 800, масло лью тотал полусинтетика. Перед тем как начать ремонт 2 года не было никаких проблем с двигателем, а тут ехал по траси и стали стучать компенсаторы, я остановился проверил уровень масла-нормальный, доехав до города(еще километров 15) загорелась лампочка давления масла. Дома померил прибором- 0.5кгс/см. Снял поддон посмотрел вкладыши с коленом сильно изношены. Проточил колено, поставил новые вкладыши давление стало 1кгс/см. Потом поменял масл. насос- ничего, ну и после полностью разобрал движок прочистил каналы, поменял распредвалы(был сильный износ), ну заодно поменял маслосъемные колпачки. И ВСЕ РАВНО НИЗКОЕ ДАВЛЕНИЕ

Добавлено спустя 8 минут 58 секунд:

Масляные форсунки я поменял(3 из 4-х были неисправны). А что касается нормального давления на хх для исправного мотора- почитай техническую характеристику: «На прогретом до рабочей температуры двигателе давление масло не должно быть меньше 2кгс/см.»Скажу еще что сам прибор проверил на другой двенашке-норм.

Добавлено спустя 3 минуты 38 секунд:

Еще я померил внутренний диаметр шеек распредваловв гбц-норма. Поэтому мне не понятно в чем еще может быть причина слабого давления

Источник

Как проверить и заменить датчик уровня масла на ВАЗ-2110

Бывают случаи, когда лампа, отвечающая за уровень масла, на панели бортовой системы контроля загорелась, но при открытии капота и проверке уровня масла обычным щупом, водитель делает вывод, что уровень в норме. Теперь необходимо найти причину ложного срабатывания прибора. Но это ещё хороший вариант развития событий, гораздо хуже будет, если датчик не сообщит о том, что уровень масла критически низкий. Сразу при появлении таких отклонений, следует сделать проверку. Для проведения операции нужен мультиметр и ключ на десять.

Технология замены либо проверки следующая:

  1. Автомобиль необходимо установить на яму для осмотра или поднять домкратом.
  2. Потом снимается защита с двигателя и брызговик.
  3. Датчик уровня масла расположен не далеко от масляного фильтра, найти его будет не сложно.
  4. После того, как датчик найден, нужно снять колодку контакта с клеммы.
  5. Следующий шаг — измерение напряжения на проводной колодке датчика, для этого нужно включить зажигание. Напряжение должно быть в среднем 11 ватт.
  6. Осмотреть контакт датчика, и убедится, что он целый без каких-либо повреждений.

Если возникает необходимость в замене датчика, то нужно открутить болтик, после извлечь датчик, и установить новый.

Сборка производится в обратной последовательности.

Давление масла на ВАЗ-2112: сколько должно быть?

Многие автомобилисты знают, что в 16-клапанном моторе ВАЗ 2112 существует компрессия двигателя. Это показатель давления масла, который есть во всех современных моторах. Но, для данного двигателя, каким должен быть этот показатель? Именно об этом и пойдет речь в данной статье. Видео о проверки компрессии и давлении масла в двигателе:

Видео материал расскажет, как правильно необходимо замерять давление масла в двигателе

Для чего нужно масло

На панели приборов горит индикатор давления масла

Автомобильное масло отыгрывает много функций в автомобиле. Первоначально – это смазка деталей и внутренних элементов. Так, без этого неизбежен быстрый износ большинства запасных частей. Второй функцией является охлаждение элементов мотора. Масло является хорошим «теплопоглотителем», что дает дополнительную защиту от перегрева.

Третьей функцией является обеспечение компрессии. Этот показатель дает тяговую мощь и нормальное функционирование двигателя, а именно работу на холостых оборотах и повышенных.

Что нагнетает давление масла

Для нагнетания масла в двигателе имеется масляный насос, который поднимает масло с поддона и разгоняет его по всей системе. Так, он обеспечивает не только получение смазочного материала, но создает необходимо давление. Существует несколько факторов, при которых давление в автомобиле может упасть:

  • Нестабильная работа ГРМ.
  • Поломка масляного насоса.
  • Не полностью закрытые клапана.
  • Другие факторы, которые способные привести к потере давления двигателя.

Какое должно быть давление?

Теперь, непосредственно к вопросу, какое должно быть давление в 16-клапанном моторе ВАЗ 2112? Если верить данным завода изготовителя, то двигатель при замерах манометра должен выдавать следующее показатели:

  • На холостых оборотах – 2-2,2 бара.
  • На оборотах 4-5 тыс. – 5-6,5 бара.

Манометр замеряет давление масла в двигателе

Как показывает практика, большинство автомобилистов имеет следующие показания:

  • На холостых оборотах – 1,5-2 бара.
  • На оборотах 4-5 тыс. – 4-6 бара.

Этот показатель считается нормальным для полного и бесперебойного функционирования двигателя, а также обеспечения нормальной работы всех систем.

При замерах 16-клапанного двигателя ВАЗ 2112 манометр показывает следующее показатели: холостой ход – 1,8 бара; обороты 4-5 тыс. – 5 бар. Этого вполне достаточно, чтобы системы функционировали нормально, и не было перебоев в работе мотора.

Датчик давления масла ВАЗ 2110 –проверка, замена, дублирование

Большинству владельцев автомобиля ВАЗ 2110 рано или поздно приходиться сталкиваться с ситуацией, когда в самый неподходящий момент начинает светить аварийная лампочка, свидетельствующая об опасном снижении давления в масляной системе. К счастью достаточно часто причиною такой, крайне неприятной сигнализации, является не реальная утечка масла, способная привести к полному отказу двигателя, а, всего лишь, выход из строя соответствующего датчика либо его магистральных цепей.

Иначе говоря при возникновении такой неприятности, после того как вы убедились в том, что уровень масла в системе находиться в пределах нормы и до выполнения достаточно трудоемкой процедуры контроля реального давления и проверки исправности масляного насоса – рекомендуется выполнить более доступные действия, позволяющие определиться с причиной проблемы.

При выходе на предельное значение контакты мембранного датчика давления масла ВАЗ 2110 размыкаются (а значит, лампочка загорается), отсюда становится понятным, что для проверки целостности цепи достаточно отсоединить от датчика сигнальный провод и прикоснуться им к ближайшей «массе». Если в таком положении лампа погасла – указанный провод в полном порядке.

Определенную информацию можно получить и при непосредственном осмотре датчика: его омасливание, наличие значительных загрязнений и окисление корпуса, повреждение и окисление контакта – все это может свидетельствовать о том, что причина неисправности кроется в самом датчике и при таких проявлениях он подлежит замене.

Если говорить непосредственно про технологическую операцию по замене датчика, то для ее выполнения достаточно иметь под рукой ключ на «21»

Обращается внимание на необходимость наличия в запасе запасного уплотнительного кольца, без замены которого добиться требуемой герметичности нового датчика, скорее всего, не удастся. Не забывайте, также, проверить целостность пылезащитного кожуха

Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля. Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка.

В свою очередь на ВАЗ 2112 с 16-ти клапанным мотором данный датчик размещен с левой стороны корпуса подшипников распредвалов. Впрочем независимо от модели авто датчики устанавливаются одни и те же и процесс их замены практически ничем не отличается.

Установка измерителя фактического давления масла

Конечно же, все проще, когда проблема с аварийной сигнализацией по давлению масла на ВАЗ 2110 возникает в городских условиях и ничего не мешает быстро добраться до гаража и без хлопот выполнить весь перечень работ, необходимый для устранения отказа. А вот что делать, если неприятность случилась на удаленной трассе и даже имеющийся в «загашнике» новый датчик не дает гарантии на полное решение проблемы (уж больно много брака среди этих элементов и в запасе рекомендуется иметь их несколько)? В такой ситуации неоценимую помощь способно оказать наличие в кабине дополнительного указателя реального давления масла, на основе показаний которого можно точно определить, стоит ли «бить в колокола» или нет.

Между тем, установить такой указатель на ВАЗ 2110 достаточно просто и для этого понадобиться приобрести:

  • Переходник в виде тройника от ВАЗ 2106, позволяющий подать давление масла, как на дополнительный датчик, так и на сигнализатор;
  • Дополнительный датчик давления;
  • Указатель давления (опять-таки от ВАЗ 2106) который будет закреплен в салоне.

Для выполнения установку вспомогательного измерительного контура сигнализатор минимального давления масла снимаем и вместе с дополнительным датчиком закрепляем на переходнике/тройнике, не забывая установить две герметизирующие прокладки (обычно идут в комплекте к переходнику). Далее, полученную конструкцию в сборе вкручиваем в гнездо на двигателе, ранее предназначавшееся для сигнализатора.

Разъем стандартного датчика давления имеет четыре контакта и для его подключения прокладываем следующие провода:

  1. +12В — от питания ламп габаритов (Ш2-8);
  2. Общий минус «-» от ближайшей корпусной точки;
  3. Сигнальный провод — протягиваем в салон, к месту размещения указателя;
  4. Плюс на подсветку указателя — его также протягиваем к водительскому месту.

В некоторых вариантах указателей имеется в наличии свой индикатор аварийного давления и при желании можно получить дублированную предупреждающую сигнализацию.

Датчик уровня масла ваз 21099 инжектор

Датчик давления масла (ММ 120) в системе смазки карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен в головке блока двигателя со стороны впускного-выпускного коллекторов.

Схема подключения датчика давления масла на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска с «низкой» панелью приборов и монтажным блоком 17.3722 (пальчиковые предохранители)

Схема подключения датчика давления масла на автомобилях ВАЗ 2108, 2109, 21099 после 1998 года выпуска с «высокой» панелью приборов и монтажным блоком 2114 (ножевые предохранители)

Примечания и дополнения

— Датчик давления масла соединен с массой. Внутри него имеется диафрагма, подвижный и неподвижный контакты. До запуска двигателя (при повороте ключа в замке зажигания) проходящая через него цепь контрольной лампы аварийного давления масла в щитке приборов замкнута и лампа горит. После пуска двигателя, при повышении давления в системе смазки более 0,2-0,6 кгс/см² диафрагма перемещается и размыкает контакты внутри датчика. Вместе с контактами размыкается электрическая цепь контрольной лампы. Лампа гаснет.

Еще статьи по датчикам автомобилей ВАЗ 2108, 2109, 21099

Система контроля уровня масла

Модели выпуска с 06.1993 по 05.1997 г.

Система контроля уровня масла состоит из датчика уровня масла, который ввернут через отверстие для слива масла, и контрольной лампы на панели приборов. Уровень масла в поддоне начинает контролироваться при температуре масла +60 «С.

Уровень масла в поддоне определяется с помощью поплавка. При низком уровне масла под действием магнита в поплавковой камере замыкается контакт 8 (рис. 5.19), на панели приборов загорается контрольная лампа. При понижении уровня масла, связанном с условиями движения, контрольная лампа сначала мигает, затем горит постоянно.

Рис. 5.19. Датчик уровня масла: 1 – масляный поддон; 2 – уплотнительное кольцо; 3 – датчик уровня масла; 4 – вентиляционное отверстие диаметром 8 мм; 5 – сливное отверстие диаметром 4 мм; 6 – поплавок; 7 – магнит; 8 – контакт датчика; 9 – биметаллическая шайба-клапан

Для того чтобы избежать ненужных предупреждений, связанных с режимами движения, например при резком повороте, в блоке управления установлено реле замедления. Оно осуществляет включение контрольной лампы, если сигнал о низком уровне масла подается в течение 60 с.

Во избежание неверных показаний при холодном двигателе, когда непрогретое масло долго стекает в масляный поддон, датчик уровня масла снабжен биметаллическим клапаном, который препятствует сливу масла из поплавковой камеры. Датчик уровня масла обеспечивает включение контрольной лампы на панели приборов незадолго до того, как уровень масла станет минимальным.

Модели выпуска с 07.1997 г. с системой технического обслуживания ASSYST

Датчик уровня масла передает показания блоку активной системы сервиса ASSYST. Микрокомпьютер на основе получаемой от различных датчиков информации, такой как уровень и температура масла, температура охлаждающей жидкости, число оборотов, скорость и нагрузка двигателя, регистрирует фактическое состояние моторного масла и составляет план по уходу за двигателем. Один из индикаторов «старения» масла – содержание в нем частиц железа, которое резко возрастает уже после 5000 км при движении на короткие расстояния. Mercedes-Benz разработал специальный сенсорный датчик. Он нагревается при повышенном или пониженном уровне масла, определяет время необходимой замены масла, а также изменение структуры масла, например присадки в нем металла, топлива или охлаждающей жидкости, и предупреждает об этом водителя. Информация о высоком или низком уровне масла высвечивается на дисплее панели приборов.

Проверка работоспособности

Более или менее опытные водители могут определить, что именно датчик вносит сумятицу в работу автомобиля, поскольку заметных признаков утечки масла не наблюдается. Следовательно, первоочередное действие — это проверка состояния прибора, следящего за уровнем смазывающей жидкости.

Проверка выполняется следующим образом:

  • Автомобиль ставится на эстакаду или на смотровую яму;
  • Демонтируется защита мотора. На время ее можно убрать в сторонку;
  • Теперь найдите в подкузовном пространстве датчик уровня масла;
  • Включите зажигание автомобиля. Так вы сможете подать питание на устройство, которое, возможно, вышло из строя;
  • Отключите провода, идущие на датчик;
  • Используя вольтметр, подключите щупы к массе и соединительную колодку;
  • Если вольтметр показывает 12 Вольт, тогда датчик работает нормально.

Но при отсутствии напряжения речь может идти об одной из трех причин возникновения подобной ситуации:

  • Блок индикации сломался;
  • На контактах имеются дефекты;
  • Произошел обрыв проводки в цепи датчика.

Потому если проводка находится в хорошем состоянии, а контакты чистые, тогда дальнейшие действия будут заключаться именно в замене датчика уровня топлива на вашем ВАЗ 2110.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
