Замена рабочего цилиндра сцепления
Для начала отсоединяем шплинтующий элемент, который приводит в движение сам механизм гидропривода, с помощью плоскогубцев. Ими же снимаем пружину. Прокручиваем не до конца штуцерный шланг.
Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)
Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)
Полировка автомобиля своими руками — пошаговый мастер-класс как и чем отполировать лакокрасочное покрытие автомобиля (70 фото)
С помощью 13 ключа снимаем 2 болта с картера. И только сейчас достаем толкатель. Доступ до цилиндров открыт. Как далее провести замену рабочего сцепления более подробно показано на видео.
Запчасти для грузовых автомобилей
Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104
Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя
Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.
Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.
Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.
Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)
1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления
Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.
Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.
Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).
Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко
В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка
Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.
Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).
Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.
Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.
Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко
Для снятия сцепления необходимо снять коробку передач и картер сцепления.
Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:
— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;
Когда менять и как проверить сцепление — DRIVE2
Сцепление
Расстроитесь вы или нет, когда узнаете о том, что производитель не указывает конкретные цифры по сроку службы сцепления. Если, например, в тормозной системе, четко указано, что толщина тормозного диска должна быть такой-то, то почему же это неприменимо к сцеплению.
Дело в том, что износ сцепления зависит от многих причин, и в первую очередь, конечно же, от того, как водитель производит переключение передач, и в каком режиме эксплуатирует сцепление.И, хотя толщина диска сцепления не может быть измерена, так же, как толщина тормозного диска штангенциркулем, способы измерения существуют. Их два.Первый способ измерения толщины диска сцепления — специальным измерительным калибром. Этот способ не требует демонтажа сцепления, производится на подъёмнике. Но, вы вряд ли будете им пользоваться.Второй способ более простой в исполнении, и позволяет определить износ диска сцепления для того, чтобы произвести его замену. Замена ведомого диска – это процедура предусмотренная производителем, т.к. ведомый диск — деталь расходная. Проверка производится следующим образом: при запущенном двигателе нужно включить высшую передачу, прогазовать и, если автомобиль не заглох, то это означает то, что ведомый диск изношен и требует замены. Нужно помнить, что подобная проверка толщины диска сцепления не является технологически правильной, но она эффективна, и позволяет предельно точно определить состояние диска.Как уже говорилось, ресурс любого сцепления определяется условиями его эксплуатации. Не вдаваясь в технические подробности взаимодействия деталей сцепления, вы должны понимать, что в основном ресурс сцепления и скорость износа дисков, зависит только от водителя. Сцепление одного и того же качества и производителя, одному водителю может прослужить 5000 км., а другому все 100 тыс. Участие в драг — гонках, частое пробуксовывание, резкое трогание с места на больших оборотах, попадание посторонних жидкостей и предметов, неквалифицированная установка и регулировка сцепления – всё это сокращает ресурс работы сцепления.Как проверить сцепление?Проверка сцепления производится уже отработанными и надёжными народными способами, и только ими. Естественно, помимо разборки сцепления. Речь идет о том, как вы самостоятельно можете проверить сцепление своего авто, и после этого принять решение, нужна ли вам более глубокая диагностика с демонтажом механизма сцепления.
Итак, приступим к проверке сцепления по основным пунктам.
Проскальзывание сцепления. Т.е. вновь речь идет об износе ведомого диска, когда он в полном объёме не прижимается к маховику, что означает – полное сцепление отсутствует.
1. автомобиль ставим на ручной тормоз и запускаем двигатель;2. включить повышенную передачу: 3-ю или 4-ю;3. медленно выж
Когда нужно менять диск сцепления и как это сделать
О неисправностях ведомого диска свидетельствует, так называемая пробуксовка сцепления. То есть, крутящий момент от маховика к диску не передается, сцепление «проскальзывает» или буксует. Признаки этого явления следующие:
- характерный запах гари при увеличении оборотов двигателя;
- автомобиль медленно разгоняется, плохо тянет, когда дорога идет на подъем или под нагрузками;
- появляются повышенные вибрации, возможны удары в области сцепления;
- увеличивается свободный ход педали сцепления (сцепление «схватывает» уже на самом верху).
Все это свидетельствует о том, что диск плохо прижимается к маховику. И если говорить о диске, то возможны такие варианты: механическая поломка (неисправны прижимные пружины, демпферные пружины, шлицы ступицы) или износились фрикционные накладки. В первом случае, скорее всего, придется поменять диск сцепления, а во втором можно обойтись заменой фрикционных накладок.
Если говорить о фрикционных накладках, обычные фрикционные накладки изготавливаются из органических материалов. При нормальной эксплуатации автомобиля в обычных условиях (например, езда по городу и по трассе) их замена потребуется, примерно, после 80 тысяч километров пробега.
Однако привычка резко стартовать, повышенная нагрузка на автомобиль (например, агрессивная езда, пробуксовки в грязи, снегу, песке, буксировки прицепов и т.д.) приводят к значительному сокращению срока службы накладок.
Если же машина постоянно эксплуатируется в условиях, близких к экстремальным, стоит проверять состояние накладок уже через 20-40 тысяч километров пробега. А еще лучше будет сразу установить при замене накладки из более износоустойчивых материалов. Например, из кевларового волокна, углеродных композитных материалов или металлокерамики.
Как самому заменить диск сцепления
Замена сцепления на переднеприводных автомобилях сложнее, чем на заднеприводных, но тоже возможна в условиях гаража. Правда, перед этим стоит ознакомиться с особенностями устройства сцепления на конкретной марке и модели авто. Для проведения этого вида ремонта потребуется:
- смотровая яма или эстакада (также можно обойтись домкратом или лебедкой, чтобы поднять переднюю часть автомобиля;
- набор гаечных ключей, запасной диск сцепления;
- осветительный прибор (фонарик или лампа);
- тормозная жидкость (для тех автомобилей, где привод сцепления гидравлический).
Чтобы добраться до диска сцепления, потребуется снять коробку передач. Для этого, возможно, придется провести несколько подготовительных операций: снять стартер, карданный вал, резонатор, выпускной коллектор и т.д. (в зависимости от особенностей конструкции ТС).
Демонтировав коробку передач, механик получает доступ к корзине сцепления. Диск можно будет снять после того, как будет снята крышка корзины. Рекомендуется попутно проверить выжимной подшипник и заменить его в случае необходимости. Сборка производится в обратном порядке.
Важно: если диск будет установлен с нарушением центрирования или плохо затянуты болты корзины, то при работе автомобиля возникнет вибрация. Чтобы ее устранить, потребуется произвести повторную разборку
После сборки нужно проверить уровень тормозной жидкости в системе и долить нужно количество при такой необходимости.
Как видно, чтобы заменить сцепление самостоятельно на МКПП, потребуется иметь необходимые инструменты и условия для работы. Что касается замены сцепления на роботизированных коробках передач, в этом случае процедура несколько усложняется.
Например, замена сцепления на DSG предполагает наличие специального дорогостоящего набора инструментов для демонтажа и монтажа, а также последующую адаптацию. Однако и в этом случае поменять сцепление на коробке робот своими рукам также вполне возможно.
ремонт сцепления на автомобилях ваз 2108, ваз 2109, ваз 21099
1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач (см. «Снятие и установка коробки передач»).
2. Установите оправку в отверстие нажимного диска. ПРИМЕЧАНИЕ Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления.
ПОЛЕЗНЫЙ СОВЕТ Оправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо оправки старый первичный вал коробки передач.
3. Отверните шесть болтов крепления кожуха сцепления. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха сцепления. Придерживайте при этом ведомый диск сцепления, иначе ведомый диск может выпасть.
ПРИМЕЧАНИЕ При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки.
Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).
4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск сцепления необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных демпферных пружинах ведомый диск сцепления необходимо заменить.
5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено коробление ведомого диска. Если биение ведомого диска превышает 0,5 мм, замените ведомый диск сцепления.
6
Осмотрите рабочие поверхности трения маховика и нажимного диска сцепления, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы
7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска сцепления замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска сцепления. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с выжимным подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском сцепления в сборе.
8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца нажимной пружины не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.
Рис. 5.4. Проверка состояния ведущего диска сцепления:
А, В, С — контролируемые размеры; 1 — нажимная пружина; 2 — кожух; 3 — нажимной диск; 4 — промежуточное кольцо
9. Для проверки ведущей части сцепления закрепите нажимной диск 3 (рис. 5.4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском сцепления.
Выключите сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом проверьте, чтобы: — ходу выключения (8,0+0,1) мм соответствовал ход нажимного диска не менее 1,4 мм; — разность значений отхода нажимного диска 3 была не более 0,25 мм; — размер А находился в пределах 29-31 мм; — нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0+0,1) мм была не более 1100 Н, пик нагрузки выключения не более 1300 Н. 10. Перед установкой сцепления на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.
11
Обратите внимание, чтобы при установке ведомого диска сцепления в кожух нажимного диска сцепления более выступающая часть ступицы была направлена в сторону нажимной пружины
12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.
13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните равномерно по диагонали шесть болтов крепления сцепления к маховику, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.
tuningtaza.ru
Порядок работы при замене агрегата трансмиссии
Если в процессе эксплуатации машины проявляется какая-то из перечисленных неисправностей, то нужна замена сцепления. Причем независимо от того, требуется ли поменять весь агрегат или возможен ремонт сцепления, в любом случае необходим комплекс работ по отстыковке КПП от двигателя.
Работа эта достаточно трудоемкая, ее можно поручить специалистам на автосервисе, но также возможна замена сцепления своими руками. Можно поменять агрегат в сборе или же, если из строя вышел только один из элементов этой системы, то вполне вероятна замена диска сцепления, могут быть установлены новая корзина сцепления или муфта сцепления.
Перед началом работ нужно загнать машину на смотровую яму и подготовить рабочее место и автомобиль. Из материалов и инструмента необходимы:
- домкрат, для того чтобы снять левое колесо;
- подкладочные доски, которые нужны в качестве упора при опускании отсоединенной от двигателя КПП;
- емкость под масло, если потребуется его сливать из коробки;
- торцовые и рожковые ключи на «17» и «19», а также труба-усилитель;
- набор отверток с разными жалами;
- оправка, которая нужна, если будет делаться замена диска сцепления;
- ветошь.
Порядок действий при отстыковке КПП от двигателя следующий:
Установить машину на смотровой яме. Колодками закрепить ее на месте, чтобы избежать случайного движения автомобиля во время разборки агрегатов. Затем поддомкратить левое переднее колесо и снять его. Для большей устойчивости установить под кузов с этой стороны козлы. Подкладочные доски установить поперек ямы под двигателем и коробкой, чтобы можно было обеспечить упор при опускании. При необходимости уложить на доски упорные бруски. Открутить два нижних болта шаровой опоры.
Открыть капот и снять клеммы с аккумулятора. Отсоединить ДМРВ (датчик массового расхода воздуха) и, ослабив гофры, убрать воздушный фильтр.
Отсоединить тросик привода от вилки агрегата.
Отстыковать стартер от корпуса КПП, открутив нужный болт. Рядом находится два болта крепления КПП к двигателю, их также надо открутить.
Отсоединить датчик скорости и тросик спидометра.
Снять продольную тягу с рычагом.
Отвернуть нижний болт крепления стартера, болт КПП находящийся рядом, а также еще один крепежный болт, который находится рядом с правым ШРУС.
Снять реактивную тягу с коробки, открутив крепежные болты.
Открутить две гайки крепления задней подушки ДВС
Это нужно, чтобы имелся свободный ход при некотором проседании силового агрегата.
Осторожно сдвигая коробку назад, вытащить первичный вал из маховика и опустить коробку на подготовленные опоры.
Теперь может быть откручена корзина сцепления.
Перед тем как снять весь агрегат с вала, необходимо установить оправку, чтобы не выпал ведомый диск. Это делается в том случае, если замена диска сцепления не планируется, а требуется профилактическая чистка или меняется только подшипник и муфта сцепления.
Замена сцепления целым агрегатом возможна в случае обнаружения износа как ведущего, так и ведомого дисков. Это говорит о том, что агрегат подвергался большим нагрузкам. В остальных случаях нужен визуальный осмотр и замена отдельных элементов системы.
Если при осмотре агрегата обнаружено, что лепестки пружины нажимного диска изношены, корзина сцепления должна быть заменена. Также осматривается поверхность нажимного диска, на которой не должно быть сколов, задиров и царапин. Такая запчасть к эксплуатации не допускается. Замена корзины сцепления необходима также в случае коробления нажимного диска.

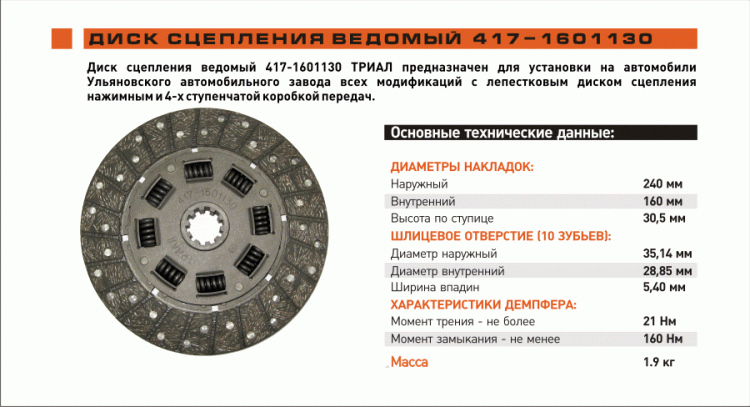

Сняв ведомый диск, надо уложить его на ровную поверхность и осмотреть. Замена диска сцепления нужна, если фрикционные накладки сильно выработаны или стерты неравномерно. Также это делается, если повреждены пружины.

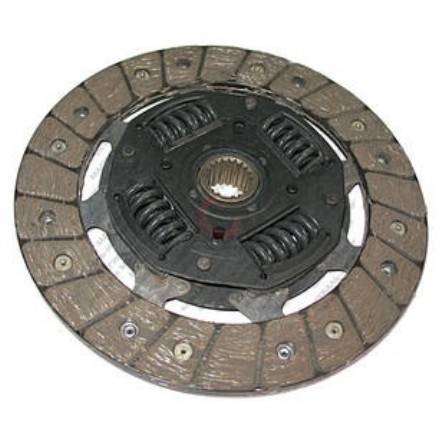

Ведомый диск
Обычно, негодные детали меняются на новые, купленные в автомагазине. Тем не менее возможен ремонт сцепления.
Так, ремонт диска сцепления может быть сделан, только если необходима замена фрикционных накладок. Они продаются отдельно и могут быть наклепаны на старый диск, если он не поврежден и не деформирован.
Ремонт корзины сцепления также возможен, если нужна замена нажимного диска или диафрагменной пружины.
Какой стороной ставить диск сцепления к двигателю? Как правильно?
Какой стороной ставить диск сцепления к двигателю? Как правильно?
Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:
Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)
Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.
Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:
1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.
Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE
Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE
2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.
3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)
Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.
А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)
А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.
Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)
Что в итоге
Как видно, при наличии определенных навыков процесс замены диска сцепления не является сложным. Наиболее трудоемкой операцией является получение доступа к самому сцеплению, особенно на автомобилях с передним приводом.
Что касается самой замены диска и как правильно поставить диск сцепления, а также частого вопроса, какой стороной ставить ведомый диск сцепления, нужно учитывать, что диск ставится к корзине той частью, где выступают пружины демпфера.
Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.
Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.
Двойное сцепление: устройство, назначение, принцип работы и особенности. Как работает коробка с двойным сцеплением, надежность, ресурс, плюсы и минусы.
Виды привода сцепления. Если падает педаль сцепления, сцепление стало мягким, возникли проблемы со сцеплением: причины и ремонт основных неисправностей.
Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.
Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.
УСИЛЕНО ДЛЯ «БЫЧКА»
УСИЛЕНО ДЛЯ «БЫЧКА»
СЦЕПЛЕНИЕ АВТОМОБИЛЕЙ ЗИЛ МОДЕРНИЗИРОВАНО
ТЕКСТ / СЕРГЕЙ ГЛАЗАЧЕВ, ЛЕОНИД ТАРАСОВ, АМО «ЗИЛ»
С весны нынешнего года завод устанавливает на часть автомобилей семейства «Бычок» более мощные двигатели семейства Д-245 (они развивают 100 кВт против прежних 76). «Сильный» мотор потребовал усиленного сцепления. Начиная с апреля завод поэтапно внедряет модернизированную конструкцию, распространяя ее и на машины ЗИЛ-433360, 494560 с бензиновыми моторами ЗИЛ-508.
В ведомом диске усилена демпферная часть: пружины завулканизированы резиной. Применены безасбестовые фрикционные накладки. Чтобы они меньше изнашивались и сцепление включалось плавно, со стороны короткой части ступицы накладка закреплена на диске через упругие пластины. Толщина рабочей части диска в свободном состоянии увеличилась. Наружный диаметр не менялся — 340 мм (размерность ЗИЛ-130).
Отличить усиленные ведомые диски проще всего по расположению заклепок (рис. 1).
Для дизельных двигателей усиленный ведомый диск в сборе имеет номер 3250–1601130, для карбюраторных — 055030–1601130. Они различаются между собой длиной ступицы — 50 мм для бензинового мотора, 43 мм — для дизеля.
В нажимном диске c кожухом по-иному отрегулировано положение рычагов, чтобы увеличить перемещение потолстевшего нажимного диска (рис. 2). Установлены более сильные пружины, которые от прежних можно отличить по длине в свободном состоянии — 65 мм вместо 63 мм. Обозначение нажимного диска с кожухом осталось без изменения — 130–1601090; его можно устанавливать на автомобили прежних выпусков совместно с ведомыми дисками 130–1601130 или 431900–1601130.
Под болты крепления сцепления, между кожухом и маховиком, теперь установлены шайбы 3250–1601127 толщиной 1 мм (8 шт. на комплект).
В привод сцепления внесены следующие изменения: установлен оригинальный рычаг вилки с плечом 60 мм (было 70 мм); свободный ход рычага, измеряемый по оси соединительного пальца, отрегулирован в пределах 5–6 мм. Кроме того, заменен кронштейн крепления пневмогидроусилителя (ПГУ); номера новых деталей начинаются с обозначения 3250.
На ранее выпущенные автомобили можно ставить усиленные ведомые диски сцепления. Для этого придется установить ряд оригинальных деталей (шайбы, рычаг вилки, кронштейн ПГУ) и самостоятельно выполнить регулировки, о которых сказано выше. Помните, что «дизельные» и «бензиновые» диски отличаются; при установке ведомого диска короткая часть ступицы должна быть обращена к нажимному диску и коробке передач.
Рис. 1. Расположение заклепок на новом (а) и старом (б) ведомых дисках сцепления.
Рис. 2. Регулировка положения рычагов нажимного диска.
