Демонтаж старых тросов
Чтобы устранить заедание и подклинивание тросов коробки передач Рено на холодную, необходимо произвести их замену. Перед началом работы подготовьте салон, убрав из него все лишнее и защитив кресла полиэтиленовым покрытием.
Сначала производится демонтаж центральной пластиковой консоли. Часть, прикрывающая рычаг ручного тормоза закреплена в задней части одним саморезом под отвертку Т20. Чтобы добраться до него, требуется отщелкнуть заглушку на задней части консоли перед задними сидениями. Консоль сдвигается назад и вынимается, при этом нужно немного поднять рычаг ручного тормоза, чтобы высвободить ее.
Далее снимается передняя часть центральной консоли, в которой находится рычаг переключения передач. В ее задней части выкручивается гайка на 10. После этого снимается защитный чехол рычага переключения передач. Для этого в месте его соединения с консолью поджимаются боковые защелки, и высвобождается задний паз, после чего чехол понимается вверх. В подстаканниках отверткой Т20 выкручивается 2 самореза.
После этого консоль вынимается на себя, выводится вверх через рычаг, одновременно в открывшемся пространстве нужно отсоединить разъем прикуривателя. В некоторых модификациях в передней части потребуется выкрутить еще 2 самореза. Чтобы демонтировать ручку рычага переключения передач, ее нужно просто дернуть вверх, после чего он выйдет из пазов. Далее снимается шумоизоляция.

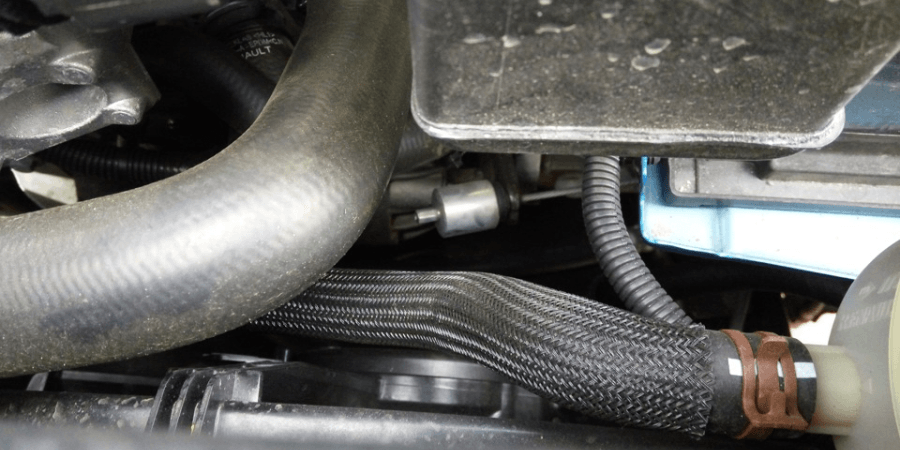

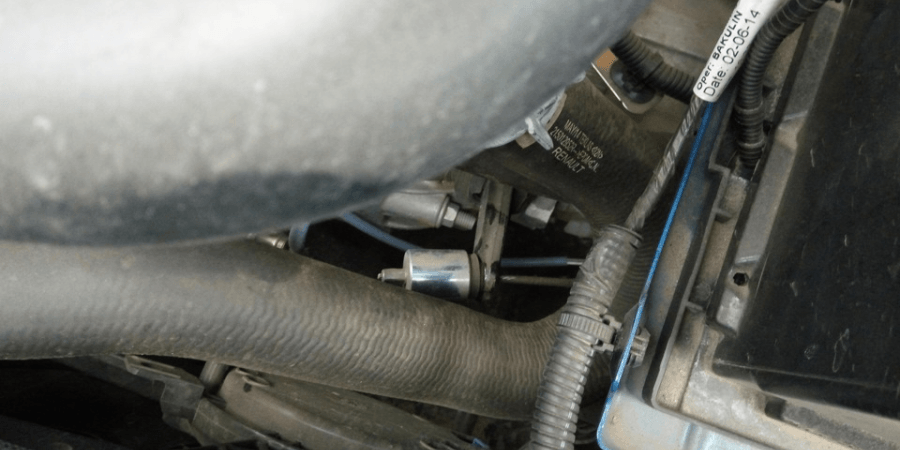

В подкапотном пространстве находим, где два троса присоединяются к коробке передач. Перед демонтажем место их крепления лучше смазать «жидким ключом». Верхний трос снимается с защелки при помощи монтажки, которую может заменить обычная плоская отвертка. Нижний трос снимается подобным же образом, иногда под монтажку требуется подложить плоскую отвертку, чтобы повысить эффективность работы рычага
Нужно обратить внимание, что трос с белой оплеткой находится в верхнем креплении, а с черной оплеткой – в нижнем креплении. Если при установке их поменять местами, переключения передач осуществляться не будет
Чтобы снять трос с крепления, его нужно очистить и смазать аэрозольной смазкой. По бокам манжеты троса имеются специальные язычки, которые нужно сильно сжать и потянуть трос вверх. В результате он выйдет из крепления.
Дальнейшая работа производится из ямы или на подъемнике. На 16-ти клапанных моделях снимается термозащитный кожух и от коллектора отсоединяется выхлопная труба. В 8-ми клапанных модификациях Рено Логан этого делать не нужно, там имеется свободный доступ к рабочей зоне.
Снизу откроется обзор узла рычага переключения передач, который удерживается 4 болтами, закрепленными в кузове. Место крепления обязательно обрабатывается «жидким ключом», чтобы не повредить резьбу. Тросы аккуратно отводятся сначала в сторону, а потом вниз.
Из салона ключом на 10 выкручиваются 4 болта, крепящие блок с рычагом переключения передач. Он выводится из креплений, расположенных в передней и задней части узла, для чего нужно просто нажать на 2 защелки. Тросы с блоком выводятся вниз из-под автомобиля. При этом нужно будет немного отодвинуть в сторону выхлопную трубу, поскольку она подпружинена, это не вызовет никаких проблем.
Какие признаки указывают на необходимость регулировки

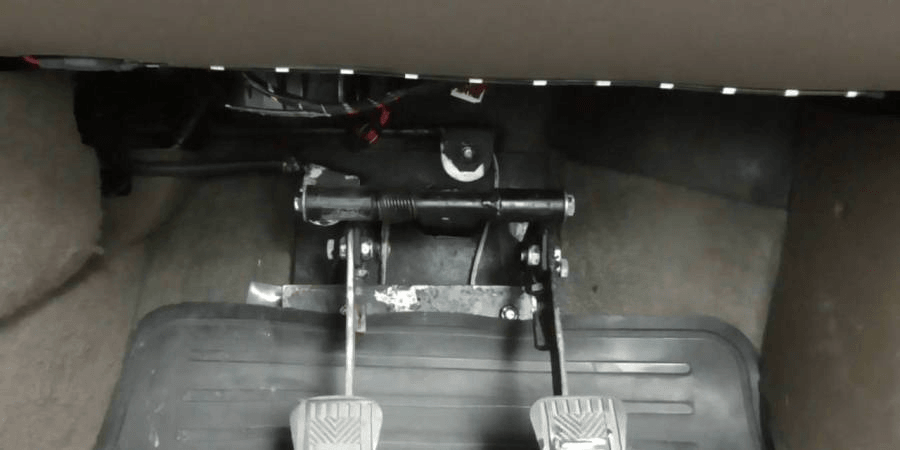

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:
Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника
Особое внимание следует обратить, если скрип следует при включении задней передачи.
Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском. В этом случае говорят, что сцепление «ведет»
Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.
В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.
Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу
Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить
Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом
В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке
При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа
Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа.
Подготовка к замене троса
Перед началом процедуры транспортное средство нужно застопорить, зажигание выключить, чтобы исключить самопроизвольное движение автомобиля. Ключи и линейка размещаются в удобном и доступном месте. Обязательно снимается гофра фильтра. Если автомобиль оснащен 16-клапанным силовым агрегатом, потребуется ослабить хомут. Работам будет сильно мешать глушитель впуска в виде пластиковый короб. После снятия гофры элемент отводится в сторону и перестает препятствовать доступу к тросу. Последовательное выполнение операций занимает не более 5 минут, затем можно приступать непосредственно к замене оборудования.
Замена диска сцепления и его ресурс
Прежде чем приступить к работе следует знать некоторые конструктивные особенности.
Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.
Необходимые инструменты
- Ключ «на 11», а лучше, если это будет торцевая головка.
- Отвертки – плоская и крестообразная.
- Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)
Снимаем сцепление
Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:
- Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
- Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
- Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
- Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
- Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
- Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
- После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
- Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.
ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт
Важный нюанс
Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками
Процесс прокачки сцепления
Штуцер в зависимости от модификации может иметь, два фиксатора трубки, один фиксатор или иметь прокачной клапан под ключ рассмотрим все варианты:
- Два фиксатора на штуцере — необходимо правый (ближе к АКБ) фиксатор вдавить до упора, а левый (ближе к двигателю) вытянуть до щелчка, это можно сделать тонкогубцами или крючком, теперь появилась возможность выдвинуть трубку сцепления для открытия клапана, трубку выдвигаем примерно на 5-7 мм не более.
- Один фиксатор – для удобства необходимо дополнительно зафиксировать штуцер выходящий из КПП, это можно сделать стопорной шайбой или расклинить отверткой и для освобождения трубки сцепления, необходимо надавить на пружинный фиксатор, после чего трубку можно выдвинуть для открытия клапана, трубку выдвигаем примерно на 5-7 мм не более.
- Прокачной клапан под ключ – до того как одеть прозрачную трубку необходимо на клапан одеть накидной ключ в этом варианте клапан открывается и закрывается просто поворотом ключа.
Если прокачиваем с помощником, то просим его надавить на педаль сцепления несколько раз и зафиксировать педаль в нажатом состоянии, после чего открываем клапан, выдвигая трубку или поворотом ключа и ждем пока перестанет выходить воздух и вытекать жидкость из трубки, после чего клапан закрываем педаль отпускаем и повторяем процедуру до полного прекращения выхода пузырьков воздуха, обычно хватает 3-4 раза.
Если действуем в одиночку, то начинаем шприцем втягивать старую жидкость, после наполнения шприца необходимо пережать прозрачную трубку или вставить трубку сцепления в штуцер, отсоединить шприц слить жидкость, данную процедуру для удаления воздуха без полной смены жидкости необходимо повторить до полного прекращения выхода пузырьков воздуха, обычно хватает 3-4 раза.
Если жидкость меняется полностью, то повторять процедуру прокачки нужно до тех пор пока в шприце или в емкости не появится новая жидкость, только тогда можно прекращать процесс.
Одновременно с этим процессом обязательно контролируем уровень жидкости в бачке и своевременно доливаем не допуская опустошения бачка.
После завершения не отсоединяя шприц или не вынимая прозрачную трубку из емкости вставляем трубку сцепления в штуцер приводим фиксаторы в первоначальное положение или затягиваем клапан ключом, после чего убираем шприц, прозрачную трубку, не забываем одеть защитный колпачок, доводим уровень жидкости в бачке до требуемого, закрываем крышку бачка, процесс прокачки гидропривода сцепления завершен.
Как заменить диск сцепления, и каков его ресурс
Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.
Начинаем замену.
- Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
- Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
- Отвинчиваем гайку крепления троса и удаляем его.
- Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
- Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
- Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
- После этого коробку демонтируем и убираем в сторону. Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.
- Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
- Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
- Монтируем корзину посредством указанных шести болтов
- Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.
Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.
Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.
Как отрегулировать сцепление своими руками
При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.
На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:
- 86 мм от кронштейна коробки передач до вилки сцепления;
- 60 мм от кронштейна до обжатой части наконечника троса.
Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.
Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.
После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.
Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.
Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.
Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:
- установить ТС на яму или подъемник;
- снять защиту поддона картера;
- отсоединить датчик уровня тормозной жидкости;
- убрать пробку от бачка гидропривода;
- для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
- бачок гидропривода заполняется жидкостью;
- подсоединить приспособление;
- снять заглушку;
- установить штуцер для прокачки;
- нажать на фиксатор, избегая его натяжения;
- вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
- включить насос;
- дождаться, пока в сливаемой жидкости не будет пузырей;
- закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
- зафиксировать трубопровод гидропривода;
- для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
- нажать на фиксатор, не воздействуя на него в сторону натяжения;
- вытянуть трубопровод гидропривода;
- включив насос, наполнить шприц жидкостью, спустив его в систему;
- повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
- при необходимости нужно долить рабочую жидкость в бачок.
Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.
Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.
Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.
Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать
Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.
Ресурс диска, замена
Вывесить мотор можно при помощи лома или деревянного бруска установленным на стаканы кузова автомобиля. В нашем случае это выглядит вот так.
как поменять сцепление на рено симбол №1
Делаем так что бы было в натяжение. Теперь можно откручивать крепления опоры двигателя, крепится она 3-мя болтами на После того как открутили нужно немного опустить мотор вниз для того чтобы было удобно вытащить кпп. После этого откручиваем еще один болт крепления стартера, и два болта крепления кпп.
Как показала проверка — все в идеале причем самые приятные ощущения ждали меня впереди: Вот мы уже в полуразобранном состоянии: Маховик оказался в хорошем состоянии, без ржи и износа: Сам маховик прикрутили новыми болтами: Для этого нужна шлицевая отвёртка. Готовим кулак к демонтажу: Отвёрткой разжимаем щёчки кулака и выдавливаем палец шаровой опоры.
Renault Logan 2007, 84 л. с. — самостоятельный ремонт
Откручиваем гайку на шпильке рулевого наконечника. Саму шпильку затем выдавливают из отверстия рычага фото 3. Осталось открутить гайки на винтах крепления кулака к стойке.

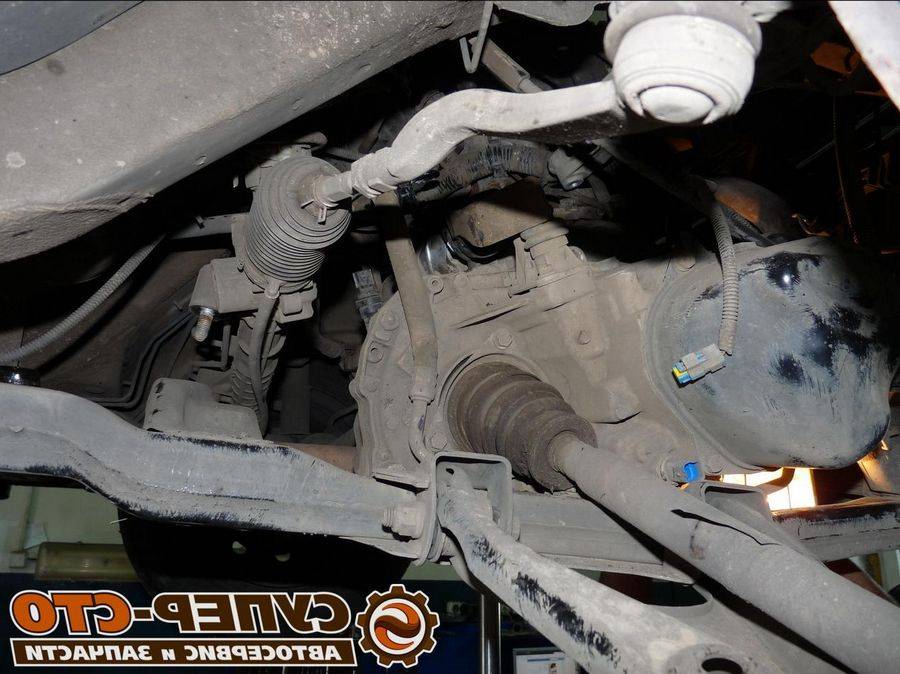

Ниже показана иллюстрация к шагам Ролики внутреннего ШРУСа при этом выпадут. Главное, чтобы они не попали в картер.
Внутренние ШРУСы можно откручивать, только когда масла в коробке нет. Снимаем заднюю и левую опоры силового агрегата под двигатель, сам мотор необходимо вывесить на опорах. Для того, что бы окончательно снять коробку придется открутить все болты крепящие коробку к двигателю.
Признаки неисправности
Теперь можно отводить коробку для снятия корзины Рено Логан. Выводим первичный вал из ступицы ведомого диска сцепления и снимаем коробку.
При снятии и установке коробки передач Renault Logan нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не ничего там не повредить. Далее меняют старый комплект на новый. Нередко автолюбители из-за мелких ошибок добавляют себе лишнюю работу.
Дело в том, что визуально не всегда удается точно диагностировать, в каком состоянии находятся детали механизма. Специалисты рекомендуют проводить замену полностью комплектом и не оставлять никаких деталей.
Только так можно гарантировать, что автомобиль будет работать надежно и качественно в течение долгого времени. Все сложности будут связаны с настройкой и регулировкой. Нередко случается, что симптомы говорят о необходимости замены сцепления, а на самом деле достаточно заменить только тросик.
Иногда проблемы можно решить его регулировкой. Перед работами по замене тросика следует поставить машину на стояночный тормоз.

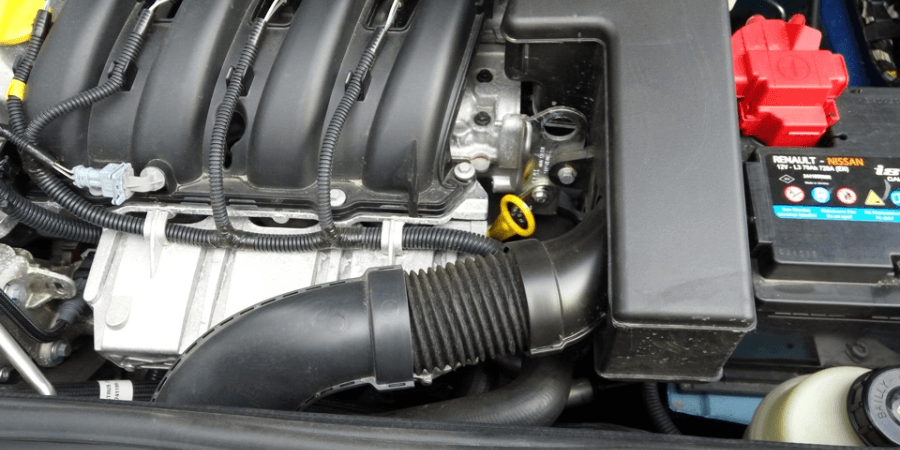

Далее снимают патрубок воздушного фильтра. Если двигатель клапанный, то гофра держится на хомуте — ее также нужно демонтировать. Ср 27 июл, Ср 01 фев, Е-бург Как я это делал сам один:
