Замена подшипника генератора на ВАЗ-2112: какие подшипники выбрать?

Какие подшипники стоят на генераторе ваз 2110

На вопрос: «Какие подшипники на генераторе Ваз 2110?» можно ответить, зная следующие характеристики автомобиля:

• Какого года выпуска автомобиль?
• 16 клапанов?
• Инжектор?
• Передний или задний подшипник?

В генератор «Десятки» позднего года производства, ставятся комплектующие другого типоразмера и маркировки, так как диаметр оси ротора разный.

Подшипник по номеру в ГОСТе (переднего и заднего):

1. 6-180302 и 6-202 (по ISO: 6302-2RS, 6202-2RS) — поздние модели;
2. 6-180303 и 6-203 (по ISO: 6303-2RS, 6203-2RS) — новые модели.

Для точного определения маркировки деталей, перед тем как купить подшипники следует сделать замеры габаритных размеров изделий, измерьте ротор, сравните по таблице полученные данные.

Подшипники генератора Ваз 2110 – размеры, выбор, номера, артикулы и маркировка

Характеристика	Единица измерения	Значения по ГОСТ (ТУ)
6-180302(передней)	6-180202(задний)	6-180303(передней)	6-180203(задний)
Внутренний диаметр	mm	15	15	17	17
Внешний диаметр	mm	42	35	47	40
Высота	mm	13	11	14	12
Грузоподъемность стат.	N	5400	3550	6650	4500
Грузоподъемность динам.	N	11400	7800	13500	9560
Частота оборотов	об/мин	20000	24000	19000	20000
Радиальный зазор	mm	0,008-0,022
Тип стали	—	ШХ-15
Твердость колец и шаров	HRC	61-65
Тип смазки	—	C17, Литол
Шероховатость колец	Ra	0,32
Момент затяжки	H*M	—
Количество тел качения	шт.	7	8	6	7
Диаметр шарика	mm.	7,938	5,953	9,525	7,144
Масса	г.	0,08	0,045	0,115	0,065

В ремонтируемый узел установлены радиальные однорядные закрытые шарикоподшипники, с прорезиненными уплотнениями и густой смазкой внутри. При выборе запчастей ориентируйтесь на отечественных производителей, так как это практично и данные типоразмеры выпускаются несколькими заводами, поэтому выбор есть.

Ниже приведена таблица с перечнем рекомендуемых производителей п/ш 6-303 и 6-203.

№ п/п	Брэнд	Номер по каталогу	Цена 2021 год, руб
Передний	Задней	Передний	Задней
1	VBF Россия	6303-2RS	6203-2RS	150	130
2	SPZ Россия	6-180303C17	6-180203C17	140	120
3	SKF Швеция	6303-2RS	6203-2RS	380	340
4	FAG Германия	6303.2RSR	6203.2RSR	330	300

Технические характеристики деталей

Для приобретения новых деталей необходимо знать, какие подшипники стоят конкретно в вашем агрегате, чтобы не допустить ошибку. В генераторе ВАЗ-2110 установлено 2 опорных элемента: передний и задний. Их маркировка бывает различной в зависимости от года изготовления:

• в агрегатах, произведенных в последние годы, задняя деталь имеет маркировку 6203, передняя — 6303;
• в старых модификациях номер немного отличается — 6202 и 6302 соответственно.

Сепараторы подшипников закрыты с обеих сторон пластиковыми крышками, которые при необходимости можно извлечь, чтобы добавить внутрь смазки. Габаритные и внутренние размеры вращающихся деталей одинаковы при любой маркировке, их точные значения указаны в таблице.

В качестве смазывающего наполнителя для сепараторов можно применять густую смазку «Литол-24» или другую, предназначенную для подшипников качения. По дополнительным символам на маркировке нетрудно определить фирму-производителя.

Наиболее популярны детали российского производства следующих предприятий:

• Самарский завод, маркировка — СПЗ-4;
• Вологодский завод — 23ГПЗ;
• Саратовский завод — 3ГПЗ.

Также довольно часто автомобилисты ставят подшипники генератора 2110 от брендов Koyo, Kraft и LSA.

Категорически не рекомендуется устанавливать элементы без надписей и маркировок, изготавливаемые неизвестно где, чаще всего — в Китае.

Вы можете столкнуться с неприятностями от таких деталей довольно скоро из-за низкого качества изделий.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Подшипник генератора, цена:

Стоимость подшипников от 20 до 150р.

Размер подшипника генератора:Задний подшипник генератора (6202) имеет размеры:

• Внутренний диаметр, мм: 15
• Внешний диаметр, мм: 35
• Ширина, мм: 11

Передний подшипник генератора (6303) имеет размеры:

• Внутренний диаметр, мм: 17
• Внешний диаметр, мм: 47
• Ширина, мм: 14

Как заменить подшипники генератора и как снять их без специального съемника:Смотри инструкцию «замена подшипника генератора».

Как проверить подшипники генератора:См. инструкцию.

Итак, голосуем и оставляем отзывы о подшипниках генератора:

1. Как часто Вам приходилось менять подшипники ?
2. Какой фирмы подшипники выбрали ?

p.s. Все комментарии не по теме будут удаляться.

Какие подшипники генератора считаются более качественными ?

Источник

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

• корпус;
• ротор;
• статор;
• выпрямительный мост;
• реле-регулятор;
• шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Замена

Для замены понадобиться демонтировать генератор с автомобиля и некоторое количество слесарного инструмента. Так же не будет лишним иметь съемник подшипника генератора. Имея весь нужный инструмент с работой можно справиться, обладая базовыми знаниями по механической части.

Съемник

Съемник значительно облегчает работы по замене подшипника, экономит время, силы и нервы. Данный прибор является верным помощником не только при работе с генератором, но и с другими деталями автомобиля.

Он состоит из лап и упорного болта. Существует большое количество разных съемников, они бывают: двухзахватные и трехзахватные. В нашем случае при работе с генератором ВАЗ 2110 лучше всего использовать двухзахватный, он наиболее компактный и удобный в демонтаже подшипника.

Стоимость его варьируется от 200 до 1000 рублей в зависимости от качества исполнения детали.

Необходимый инструмент

Инструмент, который понадобиться для выполнения работ, представлен ниже:

• Трещотка;
• Ключ на 13мм, 10мм;
• Головка на 21мм;
• Шестигранник на 8 мм;
• Газовый ключ;
• Мощная отвертка «+»;
• Молоток;
• Съемник;
• Выколотка;
• WD-40 (смазка)
• Ветошь;
• Маркер;

Этапы работы

1. Отключаем минусовую клейму от АКБ. Откручиваем провода на генераторе ключом на 10мм и снимаем фишку возбуждения генератора.

2. Демонтируем генератор с автомобиля. Для этого откручиваем болт натяжения ремня генератора и снимаем ремень, откручиваем генератор от креплений и вынимаем его из автомобиля. Будьте внимательны, когда извлекаете нижний болт крепления, не потеряйте резиновую втулку и шайбы.

3. Приступаем к разборке. Снимаем пластиковую крышку диодного моста, отогнув три защелки. Откручиваем два винта крепящих щетки к корпусу и отключаем разъем от щеток. Помечаем маркером соосность крышек, чтобы в дальнейшем все правильно собрать.

4. Отверткой откручиваем винты концов обмотки генератора от диодного моста и отгибаем их. Откручиваем винт крепления конденсатора и отделяем диодный мост от генератора.

5. Откручиваем шкив генератора головкой на 21 мм держа ее газовым ключом и удерживая вал ротора шестигранником на 8 мм. Вынимаем шкив генератора и упорную шайбу.

6. Откручиваем 4 болта крышки и вынимаем ее вместе с обмоткой статора.

7. Вынимаем заднюю крышку надавливая пальцами на коллектор и тянем крышку на себя, снимаем пластиковую втулку подшипника.

8. Снимаем подшипники с помощью съемника.

Сборку генератора производим в обратной последовательности.

Требуется ли замена. Диагностика и проверка подшипников генератора на ВАЗ 2110

Признаки определяющие, что подшипники генератора ВАЗ 2110 неисправны:

• Свист, гул при вращении ротора в генераторе;
• Нестабильность зарядки АКБ, из-за проблем с вращением вала;
• Проворачивается шкив;
• Сильный нагрев из-за трения изношенных частей;
• Шум генератора смотрите на видео.

Шум переднего подшипника генератора ваз 2110

Если появляются перечисленные признаки, и у вас возникают подозрение в том, что подшипник неисправен, тогда проведите простейшую диагностику:

1. Снимите ремень со шкива;
2. Заведите автомобиль;
3. Если свист, гул, а так же другие признаки исчезнут, это означает, что требуется поставить новый подшипник генератора.
4. Далее переходим к ремонту генератора ВАЗ.
5. Посмотрите, как проверить узел самостоятельно на видео.

Как проверить подшипники генаратора ВАЗ

Причины по которым подшипник выходит из строя:

1. Износ частей п/ш (дорожки качения обойм, тела качения, сепаратор, уплотнения).
2. Недостаточное количество или вытекание смазки.
3. Проворачивание наружной обоймы в корпусе или внутренней на валу ротора (из-за низкой точности изделия или при износе деталей).
4. Попадание внутрь элемента абразивных частиц, появляется скрип.
5. Истечение срока эксплуатации до отказа.
6. Дисбаланс шкива, неисправность ремня.
7. Проворачивание шкива.

Установка новых элементов

Перед тем как поменять изношенные подшипники ВАЗ-2110 своими силами, не помешает проверить наличие смазки в только что приобретенных деталях. Для этого нужно острым предметом поддеть и снять одну из пластиковых защитных крышек сепаратора. При необходимости нужно добавить смазки и поставить крышку на место. Затем можно приступать к замене, для чего понадобится стандартный набор ключей и инструментов, имеющихся у каждого хозяйственного автолюбителя.

Задний подшипник генератора удобнее всего демонтировать с помощью съемника, но при его отсутствии сойдет и обычный рожковый ключ размером 22-27 мм.

Согласно рекомендации производителя, замена подшипника генератора ВАЗ-«Десятки», находящегося спереди, должна выполняться вместе с крышкой, куда он запрессован. Но менять крышку нет смысла, если она находится в нормальном состоянии, в чем следует убедиться перед разборкой. Да и по деньгам такая замена выйдет дороже.

Главное, что нужно аккуратно сделать при выполнении дальнейшей работы, — удалить старые подшипники. Порядок действий такой:

1. Поставить на корпусе и крышках агрегата метки, фиксирующие взаимное расположение деталей. Раскрутить болты, стягивающие крышки с корпусом (4 шт.).
2. Поддев плоской отверткой, разъединить детали кожуха. Снять заднюю крышку вместе с обмоткой.
3. Передний подшипник выбивается из крышки через круглую наставку. Это надо делать аккуратно, чтобы крышка не треснула, иначе ее придется-таки заменить.
4. Задний подшипник демонтировать с помощью съемника либо рожкового ключа, вертикально вставленного одним концом между деталью и ротором. Постукивая по ключу молотком и передвигая его вокруг оси, постепенно сбить подшипник.

Новые» элементы запрессовываются на места молотком с использованием старых подшипников в качестве наставок. Затем производится сборка и установка агрегата на автомобиль.

Номера подшипников генератора ВАЗ 2110, 2112:

• Подшипник передний 6302 и 6303.
• Подшипник задний 6202 и 6203.
• В зависимости от года выпуска генератора подшипники могут различаться: 6302 и 6202 — использовались в более старых генераторах, f 6303 и 6203 в более новых.

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее распространенные из них — это вышедшие из строя щетки или подшипники. Про ремонт этих компонентов читайте ниже.

Процедура замены щеток

Замена щеток генератора ВАЗ производится следующим образом:

1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
2. Саму крышку можно отсоединить и убрать в сторону. Так вы сможете получить доступ к регулятору.
3. На регуляторе имеется два болта, фиксирующие устройство — их необходимо открутить. Затем потяните за регулятор и демонтируйте его.
4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо произвести его ремонт, заменив щетки, либо поменять устройство в сборе. Если осуществляется ремонт, то вам потребуется паяльник, поскольку щеточный узел припаян к реле. Для начал необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив на новый и надежно припаяв его к контактам реле. Либо же вы просто меняете реле, а дальнейшую сборку устройства производите в обратной последовательности (автор видео — канал IZO)))LENTA).

Как поменять подшипники самостоятельно?

Для замены подшипников выполните следующие действия:

1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего выкрутите шкив.
2. Далее, оттянув фиксаторы, нужно снять кожух устройства. На двух половинках корпуса нужно сделать метки, а затем, используя отвертку, нужно будет демонтировать переднюю крышку.
3. Затем вам нужно будет выбить подшипник из посадочного места, для этого его нужно будет наставить на более подходящий предмет. Как вариант, можно использовать головку на 27.
4. После этого можно взять новое подшипниковое устройство и набить его смазкой. Этот элемент следует забивать через старый. Чтобы устройство было более надежно закреплено в месте монтажа, при помощи зубила можно развальцевать края.

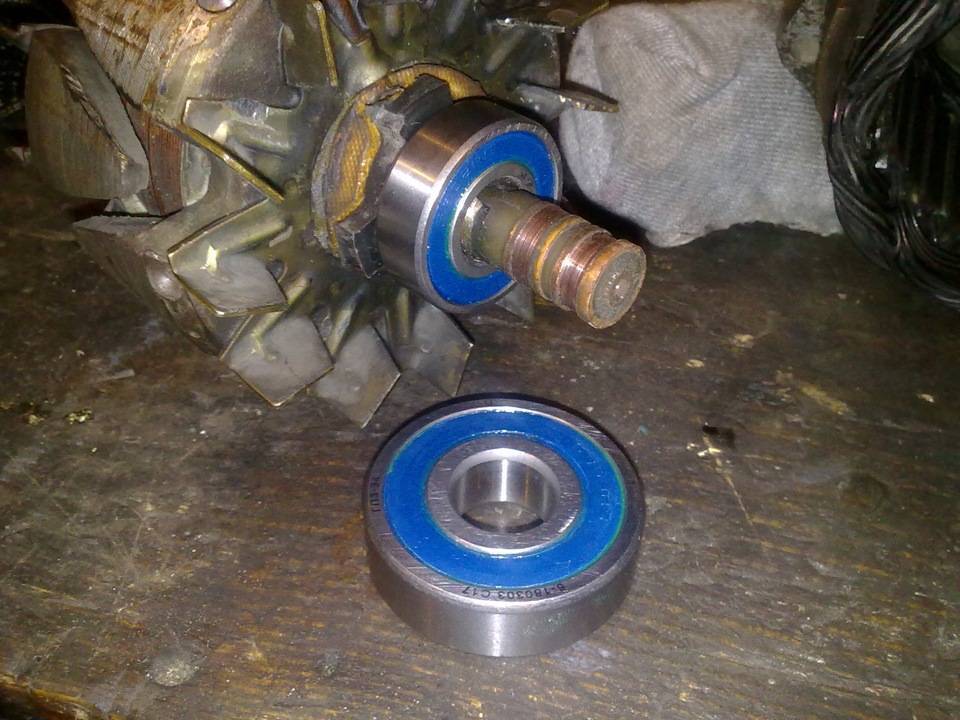

5. Теперь перейдем к заднему подшипнику. Для этого под него нужно подставить либо толстую отвертку, либо тонкое зубило, а сверху ударить несколько раз молотком, параллельно переставляя отвертку в противоположную сторону. Демонтаж устройства можно осуществить с помощью рожкового ключа.

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи;
отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя;
отсоединить провода генератора;
открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля.
Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями.
Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке.
После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой.
Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40.
Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны.
Подобрав оправку по диаметру наружной обоймы подшипника забить его на место.
Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником.
Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора

Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника.ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор.

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения.
После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.
