Меняем подшипник полуоси на Нива Шевроле: номер подшипника и артикулы

Какие лучше выбрать для Шеви Нивы?

Данный комплект требует сборки (в условиях СТО) с собственными тормозными дисками (желательно с небольшим пробегом до 20 000 км), т.к. весь узел в сборе рассчитан на пробег не менее 100 000 км, при стандартных («не экстремальных») условиях эксплуатации) или с новыми стандартными тормозными дисками отечественного или импортного производства.

  • предназначены для ВАЗ 2121, 21213, 21214, 2131, 2123
  • двухрядный роликовый подшипник закрытого типа SKF VKBA3551 (BTH1024C) (от легкого грузовика «Ивеко Дейли»)
  • увеличенный срок службы ступицы
  • не требует регулировки и смазки в период эксплуатации
  • допускает установку колес большего диаметра
  • простота ремонта в случае выхода из строя
  • ширина — 55 мм, внутренний диаметр — 40 мм, внешний диаметр — 73 мм

Ступица обеспечивает свободное вращение колеса и его надежное крепление к подвеске автомобиля. Она выполняет роль несущей конструкции и позволяет не менять весь ступичный узел в целом, а отдельно ремонтировать детали (подшипник, барабан, диск).

Ступица играет ключевую роль в работе привода, тормозов и рулевого управления и подвергается сильным нагрузкам во время движения. Поэтому от прочности и состояния этого узла зависят комфорт и безопасность вождения.

Детали переднего привода для Шнивы выпускают десятки фирм. Продукция отличается ценами, качеством, допустимыми нагрузками сроком службы. В стандартной комплектации внедорожника стоят регулируемые ступичные узлы, момент затяжки которых нужно контролировать через 2-3 тысячи километров пробега. Для тех, кто ценит надежность и не готов к проведению регулярного техобслуживания, производители представили нерегулируемые (необслуживаемые) ступицы колес. Они отличаются следующими показателями:

  • Исключается возможность износа посадочного места подшипника в поворотном кулаке.
  • Узел не требует смазки и регулировки в течении всего срока службы.
  • Несъемная конструкция подшипников исключает их проворачивание.
  • Увеличенный срок службы узла.
  • Сниженные показатели трения за счет использования шариковых подшипников.

Детали с каталожным номером 2123-3103014 и 21230-3103014 выпускаются следующими предприятиями: IVECO, SKF, Лидер, GM-Avtovaz, ВолгаАвтоПром и другие компании. Стоимость детали зависит от производителя и конструкции (регулируемая и нерегулируемая). Цена изделий составляет 1000-6000 рублей. Можно встретить и более дорогие узлы, в комплект которых входят тормозные диски.

Максимальный пробег нерегулируемых ступиц ИВЕКО составляет 100-120 тысяч километров. Регулируемые служат меньше и их долговечность зависит от периодичности, правильности обслуживания, качества смазки и производителя.

Они называются нерегулируемые. Но прежде чем выяснять их положительные качества, рассмотрим, что же представляет собой колесная ступица на Ниву Шевроле, ее назначение и основные особенности крепления. После рассмотрим основные достоинства нерегулируемых ступиц, их монтаж на Ниву Шевроле, и сделаем краткий обзор форум отзывов Шниваводов.

Проблема штатных ступичных подшипников Нивы (ВАЗ 2121, 2131) в том, что в ходе эксплуатации автомобиля их нужно постоянно регулировать. Если этого вовремя не сделать, они выйдут из строя, создавая при движении вой или гул. Избавить себя от таких проблем можно путем установки нерегулируемых ступиц или двухрядных подшипников.

Для Нивы 4х4 в продаже можно встретить усиленные, нерегулируемые ступицы с двухрядными подшипниками от грузовика Iveco Daily. По данным производителя этот модернизированный узел имеет следующие преимущества перед Нивовским:

  • нет необходимости регулировать (затяжка подшипника точно выставляется при его производстве);
  • нет необходимости в регулярной смазке;
  • исключает проворачивание подшипников на ступице;
  • исключает износ посадочных мест подшипников на поворотном кулаке и ступице;
  • шаровый подшипник уменьшает трение в ступичном узле;
  • срок службы ступицы увеличен за счет утолщения (см. фото).

Установка нового уплотнения

После снятия полуоси металлический щиток, куда крепятся тормозные колодки, останется висеть на медной трубке с жидкостью, поэтому его следует зафиксировать, вставив 2 верхних болта обратно в отверстия. Дальше действуйте по инструкции:

  1. Снимите толстую резиновую прокладку с фланца заднего моста.
  2. Выдерните старый сальник, поддев отверткой либо пассатижами. Посадочное место очистите и протрите ветошью.
  3. Новый уплотнитель слегка смажьте трансмиссионным маслом и вставьте в гнездо заднего моста Нивы как можно ровнее.

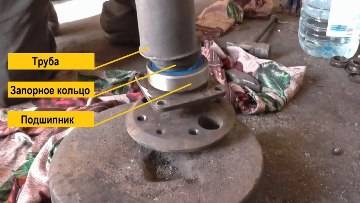

  4. Используя круглую наставку из трубы, легкими ударами молотка запрессуйте сальник в гнездо. В качестве дополнительной наставки можно использовать старый уплотнитель.

По окончании процедуры необходимо тщательно протереть все детали от масла — тормозной цилиндр, колодки, барабан и металлический щиток. Перед обратной сборкой не помешает проверить подшипник полуоси на предмет изношенности и наличия смазки. Об износе свидетельствует затрудненное вращение, заедание или легкий шум. Обнаружив неисправность, отвезите полуось в ближайший автосервис, выполнить замену подшипника без специального оборудования вам не удастся.

Чтобы проверить смазку внутри подшипника, необходимо поддеть шилом пластик, закрывающий ролики, и удалить ее. Затем добавить внутрь густой смазки типа «Литол» и поставить пластик на место, после чего приступать к сборке.

В конце важно проверить уровень масла в редукторе заднего моста Шевроле Нивы. Проверка производится на полностью собранном автомобиле, стоящем на ровной площадке. Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки

При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло

Из кожуха редуктора выкручивается пробка заливной горловины, после чего уровень масла определяется визуально или с помощью тонкой деревянной палочки. При недостаче в заливную горловину нужно вставить шланг подходящего диаметра с лейкой на конце, куда заливается смазка. Доливку удобнее выполнять с помощником: вы контролируете уровень, а помощник понемногу доливает масло.

Большинство владельцев Шевроле Нива благодаря простоте конструкции могут самостоятельно производить ремонт своего авто. Особенно актуально это для большого количества расходников, в том числе и в ходовой части автомобиля. Одной из деталей, требующей периодической замены является сальник переднего моста Шевроле Нива. Необходимость ремонта возникает при появлении течи масла из картера моста, появления стука. В основном причиной выхода смазки происходит из-за забитого сапуна.

Необходимо проследить на каком этапе происходит утечка масла. Если после интенсивного движения, пока редуктор еще остается горячим, а после его остывания прекращается, то необходимо произвести очистку сапуна. Он может быть забит грязью, что мешает выходу нагретого воздуха наружу. Поэтому возможно выдавливание жидкости из редуктора, даже при исправном состоянии прокладок.

Если сапун исправен, но масло все-равно выходит наружу, то скорее всего понадобиться замена прокладок крышек и уплотнительных колец. Обычно в конструкции переднего моста предусмотрено наличие трех колец: сальника, расположенного на оси ведущей шестерни, позали моста и сальники правого и левого привода – шарнира полуоси.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм, но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

  • диаметр внутренней обоймы — 40 мм;
  • диаметр наружной обоймы — 80 мм;
  • ширина обоймы — 23 мм;
  • масса — 440г;
  • подшипник имеет 9 шариков диаметров 12,7 мм;
  • номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Не отремонтированная или не поменянная вовремя ступица может стать причиной серьёзного ДТП, вследствие самозаклинивания колеса при движении авто, или из-за отрыва диска ступицы от вала.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

  • небрежная езда по дорогам;
  • многократная перегруженность авто;
  • езда по песчаному грунту или «грязевые ванны»;
  • частое буксование автомобиля;
  • агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Советы по замене ступицы Нивы Шевроле

При разборке передней подвески особое внимание следует обратить на повреждения механизма рычагов (деформирование деталей, разломы и разрывы в металле). Центральная гайка ступицы затянута значительным моментом

Поэтому рекомендуется использовать накидную головку с достаточной прочностью

Центральная гайка ступицы затянута значительным моментом. Поэтому рекомендуется использовать накидную головку с достаточной прочностью.

Осмотрите каналы посадки внутренних и наружных колец, состояния рабочей поверхности роликов подшипника. Коррозия метала в виде борозд или «язв» на металле роликов или колец недопустима.

При извлечении ступицы из посадочного места требуется максимальная осторожность, чтобы случайно не извлечь хвостовик внутреннего шарнира из редукторного преобразователя, иначе это может привести к утечке смазки из моста авто. Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами

Поврежденные и негодные подшипники нужно заменить вместе с наружными кольцами.

Следом за установкой необходимо произвести регулировку зазора в подшипнике и застопорить гайку ступицы.

Если пришлось менять шаровую опору, то необходимо осуществить развал-схождение колёс.

Замена ступицы Chevrolet Niva выполняется удобнее на подъёмнике. Впрочем, осуществить работу можно и при помощи домкрата, с выполнением всех требуемых мер безопасности.

Чтобы поменять ступицу понадобятся:

  • ключи «на 10», «на 13», «на 17», «на 22», «на 30»;
  • тиски;
  • баллонный ключ для колеса;
  • отвёртка;
  • съёмник для рулевого наконечника;
  • молоток и зубило;
  • плоскогубцы;
  • смазка Литол 24;
  • новая ступица.

Новая оригинальная ступица Шевроле Нива с артикулом 21230310301400 стоит 1460 рублей. Аналог от фирмы Pilenga имеет каталожный номер HBP2123, а его цена — около 1110 рублей.

Цены указаны для Москвы и области на лето 2017 года.

1

Поддомкрачиваем автомобиль. Откручиваем пять гаек крепления колеса.

2

Снимаем колесо. Снимаем декоративный колпак, расконтриваем гайку ступицы.

3

Ключом «на 30» срываем ступичную гайку.

4

Вынимаем из кронштейна резиновый держатель вместе со шлангом.

5

Ключом с головкой «на 17» отворачиваем два болта крепления суппорта, сначала внизу…

6

… затем вверху.

7

Попутно снимаем кожух.

8

Берём плоскую отвёртку и разводим тормозные колодки. Снимаем суппорт.

9

Аккуратно подвешиваем суппорт на проволоке или убираем в сторону так, чтобы он не мешал работе и не болтался на тормозном шланге.

10

Расшплинтовываем гайку пальца наружного шарнира боковой тяги и выворачиваем её.

11

Берём молоток и пытаемся выбить палец шарнира.

12

Если не получается молотком, применяем съёмник.

13

Устанавливаем его и…

14

… выпрессовываем палец шарнира из бобышки поворотного рычага.

16

Ключом «на 22» откручиваем гайку пальца крепления шарнира, сначала вверху…

18

… затем внизу.

19

С помощью молотка выбиваем наконечник шарнира.

20

Вынимаем поворотный кулак в сборе.

21

Используя подходящую оправку, выпрессовываем ступицу из внутренних колец подшипников.

22

Результат поломки ступицы на лицо.

23

Смазываем поверхность крепления тормозного диска, соприкасающуюся со ступицей.

24

Устанавливаем новую ступицу на тормозной диск.

25

Устанавливаем через один и забиваем болты, скрепляющие тормозной диск и ступицу. Закручиваем их.

Ступичные подшипники Нива Шевроле подвергаются большой нагрузке во время эксплуатации. Поэтому необходимо следить за их состоянием и вовремя менять детали. Иначе растет риск столкновения из-за заклинившего подшипника.

Выпрессовка и демонтаж старых подшипников

Снятый узел и поворотный кулак не нуждается в дальнейшей разборке. Единственное, что нужно выполнить – это извлечь старый сальник с помощью обычной плоской отвертки, зажав ступичный узел в тиски. Их в дальнейшем не рекомендуется использовать, устанавливают новые, как и подшипник.

Внутри кулака, расположены два конических радиально-упорных роликоподшипника. Они установлены враспор, и образуют ступичный узел.

  1. Для начала демонтажа достаточно отделить крепления тормозного диска от поворотного механизма колеса.
  2. Не забываем снять сальники.
  3. Малая обойма внутреннего подшипника вынимается без проблем руками.

  1. Далее одновременно посредством наставки из трубы надо выбить обойму наружнего роликоподшипника, как показано на фото ниже.
  2. После разделения одно кольцо с сепаратором остается на ступице, а второе – внутри кулака. Старая обойма стягивается специальным съемником, оснащенным захватами.
  3. Вторая часть детали выбивается из цапфы через проставку из мягкого металла в виде прутка или аккуратно отвёрткой.

  1. Наставку упирают в обойму и наносят несильные удары, перемещая ее по кругу.
  2. После этого из полости следует тщательно убрать старую смазку.

эгоиST Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Основными причинами выхода из строя ступицы являются:

  • небрежная езда по дорогам;
  • многократная перегруженность авто;
  • езда по песчаному грунту или «грязевые ванны»;
  • частое буксование автомобиля;
  • агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

  • появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
  • самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
  • специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
  • неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.
  • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
  • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
  • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

  1. В районе ступицы появился стук и люфт
  2. Появился сильный гул и скрежет в районе ступицы

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять подшипник ступицы Нива Шевроле: замена подшипника передней ступицы и задней ступицы

Сразу отметим, процесс замены не простой и требующий определенных знаний, а также опыта. Рассмотрим более подробно, как поменять ступичный подшипник Шевроле Нива на передней оси. Для замены передних ступичных подшипников, необходимы следующие инструменты:

  • динамометрический ключ, шестигранная головка «30», отвертка с плоской поверхностью «минус»;
  • гаечные ключи «17» и «19»;
  • съемники, оправка для запрессовки, пресс, молоток;
  • проникающая смазка, новый подшипник;
  • ключ-балонник, зубило.

Чтобы заменить ступичные подшипники Нива Шевроле, необходимо провести ряд подготовительных работ:

  • расположить автомобиль на ровной поверхности, установив его на яму либо подняв его на подъемнике;
  • ослабить крепежные гайки и болты диска колеса передней оси;
  • снять колесный диск вместе с крышкой ступичной гайки.

Замена подшипника ступичного переднего Нива Шевроле выполняется следующим образом:

  • сняв декоративный колпак и сорвав ступичную гайку (ступица передняя на Нива Шевроле), удерживая ступицу подходящим воротком, избегая проворачиваний, отвинтить гайку;
  • плоскими отвертками развести колодки тормозной системы и выкрутить крепежные болты планки;
  • отсоединив и убрав в сторону тормозной суппорт, связать его проволокой с  элементами подвески, чтобы он не нагружал тормозной шланг, а также для защиты нерегулируемого подшипника;
  • снять тормозной диск, аккуратным постукиванием резинового молотка из проушины у поворотного кулака, впрессовав палец с рулевого наконечника, после отсоединения наконечник отвести в сторону и закрепить на некотором расстоянии;

    Далее нужно извлечь крепежные болты амортизационной стойки и поворотной цапфы и открутить ключом «19» крепежные болты, соединяющие кулак и шаровую опору (используем проникающую смазку).

  • освободить приводную полуось от ступичной гайки, после чего сделать то же самое с упорной шайбой;
  • провести демонтаж ступицы из поворотного кулака, с помощью пресса, спрессовать деталь съемником с упором на специальные отверстия, специально для этого предусмотренные;
  • с помощью подъемника извлечь два стопорящих кольца из кулака и демонтировать подшипник;
  • очистить посадочное место для нового кольца (очищается ступица передняя Нива Шевроле и поворотная шайба);
  • проводим монтаж нового опорного кольца подшипника;
  • используя особый вид смазки, смазать посадочное место и сам подшипник;
  • установив подшипник в дистанционное кольцо, запрессовать в гнездо поворотного кулака;
  • в обратном порядке установить поворотный кулак и отрегулировать зазор в подшипнике ступицы.

Теперь перейдем к тому, как поменять подшипники ступицы Нива Шевроле на задней оси. Замена заднего подшипника ступичного похожа, однако несколько отличается от аналогичных работ в передней части. Для замены заднего ступичного подшипника на Шевроле Нива понадобятся следующие инструменты: плоская отвертка, торцевая головка «24», съемники, плоскогубцы.

Как и в случае замены переднего подшипника, автомобиль необходимо подготовить, установив на яму или подъемник. Далее следует снять колесо и тормозной барабан, демонтировать полуось и разъединить ее с подшипником и кольцом. Общая последовательность выполняемых работ при снятии заднего подшипника такая же, как и при демонтаже переднего подшипника.

Еще добавим, что при демонтаже и установке подшипника, необходимо обратить внимание на состояние сальников, защитных кожухов, пыльников и т.д. Не допускается даже малейшее повреждение защитных элементов, так как вода и грязь в случае попадания на подшипник быстро выведут из строя даже новый элемент

Замена подшипника полуоси на Нива Шевроле: фото и видео

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь.

Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями.

Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь.

Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы.

Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

  • диаметр внутренней обоймы — 40 мм;
  • диаметр наружной обоймы — 80 мм;
  • ширина обоймы — 23 мм;
  • масса — 440г;
  • подшипник имеет 9 шариков диаметров 12,7 мм;
  • номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей.

Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей.

Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно

Перепутать их невозможно

Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно.

Собираем инструмент и приспособления:

  1. Болгарка.
  2. Стандартный набор инструментов и отвёрток.
  3. Инерционный съёмник полуоси. Инерционный съемник полуоси.

Муфельная печь или газовая горелка (или бензиновая паяльная лампа).
Ремкомплект для ремонта полуоси (подшипник, стопорное кольцо, сальник полуоси). Новый комплект — сальник, стопорное кольцо и подшипник.
Острое зубило.
Труба диаметром 40–45 мм и длиной чуть больше полуоси.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

  1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
  2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
  3. Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси.
  4. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок.
  5. Откручиваем с тыльной стороны четыре гайки проставки крепления подшипника. Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.
  6. С помощью подставки поднимаем задний мост, тем самым освобождая кронштейн крепления амортизатора. Приподнимаем задний мост.Снимаем кронштейн амортизатора с болтов.
  7. С помощью инерционного съёмника выдёргиваем полуось из моста. Если съёмника нет, можно попробовать набросить колесо на полуось, наживить три гайки так, чтобы между полуосью и диском колеса был зазор. Несколько раз дёргаем за колесо на себя, пытаясь достать полуось. Иногда помогает более тяжёлое колесо, к примеру, от УАЗа. Снимаем полуось при помощи инерционного съемника.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

  • неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
  • преодоление бродов и попадание влаги внутрь моста;
  • износ сальника и попадание масла из заднего редуктора;
  • смещение запорного кольца из-за его неправильной установки или брака;
  • радиальное биение полуоси (обычно возникает из-за деформации самого вала);
  • повреждение посадочных площадок на полуоси или внутри чулка моста;
  • установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Важно! Допустимый заводом осевой люфт полуоси не должен превышать 0,7 мм. Радиальный люфт не допускается и выступает основанием для замены подшипника

Пошаговая инструкция «Как заменить подшипник полуоси на Ниве Шевроле»

Замена подшипника полуоси Шевроле Нива с АБС и без АБС кардинально не отличается. Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Совет:

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. При демонтаже полуоси потребуется приложить не малое усилие, чтобы вытащить её, поэтому закрепляйте авто надежно, устанавливайте упоры.

Демонтаж узла из моста и снятие подшипника

  1. С неисправной стороны откручиваем и снимаем заднее колесо.
  2. Далее откручиваем болты крепления тормозного барабана, чтобы демонтировать его.

  1. Сразу же можно проверить люфт подшипникового узла, перемещая полуось в осевом направлении.
  2. Теперь выкручиваем четыре болта крепления полуоси ключом на 17.

  1. Перед тем как начать вынимать ось, подставьте упор под задний мост, чтобы он не провисал, иначе будет вытекать трансмиссионное масло из редуктора.

  1. На фото показан способ выпрессовки детали. Установите две пластины или широкие ключи под фланец. Начните равномерно закручивать в специальные отверстия два болта (М12 или М10), тем самым усилие будет передаваться на тыльную часть фланца.
  2. Постепенно подшипник сойдет с посадки, после чего ось свободно вынется.

Внимание:

После изъятия вала, проверьте состояние уплотнения, при горизонтальном положении моста масло не должно вытекать.

  1. Теперь зажимаем ось в тиски, для спрессовки запорной шайбы. Для начала попробуйте демонтировать стопорный элемент зубилом и молотком. В некоторых ситуациях снятие таким способом не возможно из-за прикипания деталей.

  1. Если элемент не поддаётся демонтажу, пробуем нагреть и снова сбить его зубилом.
  2. Другой способ: разрезаем болгаркой с маленьким диском.

  1. Так же можно разрезать, а потом расколоть наружную обойму. Затем двумя молотками выбить шайбу, как показано на фото, после чего снять зубилом внутреннюю обойму шарикоподшипника с сепаратором.

Внимание:

При демонтаже шайбы старайтесь не повредить посадочную поверхность вала.

Съемник для снятия полуоси:

Как снять полуось с прикипевшим подшипником:

Устанавливаем задний подшипник полуоси Нива Шевроле, сальник и запорную шайбу

Перед тем как поставить новый подшипник полуоси Нива Шевроле (номер 62208.2RS) проверьте вал на дефекты, уберите грязь с коррозией. Так же следует осмотреть саму ось, на наличие трещин, деформации, коррозии, повреждений. Теперь приступаем к замене.

Совет:

Перед установкой нового заднего подшипника, аккуратно вскройте уплотнение, далее проверьте количество смазки. Желательно добавить 5-10 грамм дополнительно (например Литол).

  1. Поставьте изделие на жесткую поверхность (бетон или стальная плита). Сначала наденьте крепление (которое с четырьмя отверстиями), потом наживите подшипник, а сверху наденьте какую либо подходящую по диаметру оправку для запрессовки, чтобы она упиралась в торец внутренней обоймы.
  2. Сверху наденьте подобранную ранее трубу. Конструкция представлена на фото. Ударами по торцу трубы начинайте молотком забивать подшипник. Периодически проверяйте положение детали – перекосы не допускаются.

  1. Запрессовку производите до соприкосновения торца подшипника с буртиком.
  2. Теперь нагреваем стопорный элемент до температуры 220-250 градусов, надеваем на вал и забиваем до упора. Проверяем лёгкость вращения подшипника, затем даём остыть деталям.

  1. По необходимости поставьте новый сальник, предварительно убрав лишнее масло.

  1. Далее вставляем полуось обратно в мост, поверхность элемента качения желательно смазать маслом для упрощения монтажа.
  2. Прикручиваем четыре болта и надеваем тормозной барабан. Замена подшипника полуоси Нива Шевроле завершена, видео-инструкция процесса представлена в конце статьи.

Конструкция

Как и многие детали, подшипник полуоси

имеет свою конструкцию, которая характеризуется важными показателями:

  1. номер;
  2. размер внутренний и внешний;
  3. высота.

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник

полуоси имеет каталожный номер 2121-2403080. Если известен номер изделия, то этого достаточно для приобретения его в автомагазине. Замена а ширина подшипника 23. Авто ниваг сальники полуоси на 2121, 21213,. Если необходимо узнать размеры, то в интернете имеются данные: высота и размер.

Если же каталожный номер неизвестен, то после извлечения полуоси можно произвести полные замеры изделия. После измерения должны получиться такие данные:

  • D внутренний = 40 мм;
  • D внешний = 80 мм;
  • Высота (толщина) = 23 мм.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
