Замена подшипника задней ступицы на Лада Калина своими руками

Как подтянуть ступичный подшипник


Для проведения профилактических и ремонтных работ принято использовать динамометрический ключ. Такая практика существует в СТО. В конструкцию ключа вмонтирован прибор со шкалой. Зная нужный показатель, можно с легкостью затянуть гайку. Главное не переусердствовать, так как можно сорвать резьбу на крепежном элементе.

В зависимости от модификации ключа, установлены различные ограничители:

  • нерегулируемый;
  • с регулировкой;
  • с показателем затяжки;
  • с установленным цифровым дисплеем.

В зависимости от выбранного типа динамометрического ключа проводится регулировка ступичных подшипников.

Часто владельцы задают вопрос: можно ли подтягивать ступичные подшипники без фактического наличия динамометрического ключа. Запретить нельзя, но и не рекомендовано. Так как можно не рассчитать усилие. Последствия такой затяжки очевидны: люфт и преждевременный выход из строя.

Теперь Вы знаете, как отрегулировать ступичный подшипник своими силами. Несмотря на всю простоту действий и конструкцию механизма, рекомендовано обслуживать свое техническое средство в специализированных автомастерских во избежание негативных последствий и повреждения смежных деталей.

Перед тем, как проводить профилактические мероприятия, не забывайте приобретать только качественные и оригинальные комплектующие, рекомендованные или одобренные самым изготовителем. Это позволит увеличить срок эксплуатации технического средства и сократить до минимума количество поломок.

Неразборная ступица заднего колеса

Проверить подшипник можно на «поддомкраченном» колесе

Как поменять передний подшипник: какие инструменты понадобятся

  • Новый подшипник, приобретенный самостоятельно, как только задумались, как поменять ступичный подшипник;
  • Специальные стопорные кольца и гайка ступицы;
  • Тиски стандартные и стационарные;
  • Специальные приспособления для выпрессовки подшипника из его гнезда в ступице;
  • Набор ключей и головок с воротками, которые обычно используют автомеханики;
  • Круглогубцы, плоскогубцы, которые обычно применяют для снятия стопорного кольца;
  • Новые смазочные материалы. Обычно приобретают литол;
  • Отрезок монтировки, если будет необходимо применить метод рычага при выпрессовке детали;
  • Домкрат или подъемник для машины;
  • механические или гидравлические съемники для демонтажа ступичного подшипника.

Все ремонтные работы проводятся на просторной ровной площадке, где можно разместить инструменты, комплектующие. Новичкам при себе лучше иметь сопроводительную техническую документацию по машине, использовать инструкцию по выполнению ремонтных работ, советы квалифицированных специалистов.

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

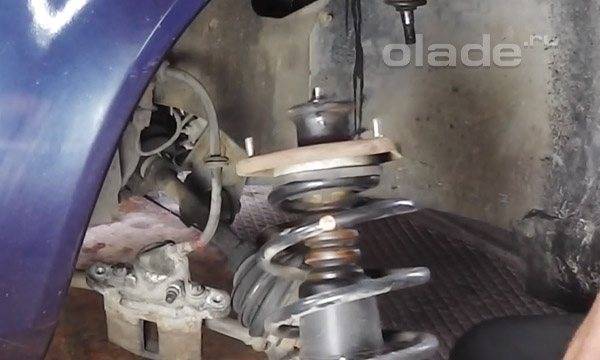

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.


Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку. Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7. Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их. Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Замена заднего подшипника ступицы Лады Гранты своими руками

  1. Наставляем новый шарнир, слегка запрессовываем его в полость.
  2. Равномерно затягиваем шарнир до момента соприкосновения с внешней кромкой.
  3. Фиксируем стопорное кольцо, устанавливаем ступицу на штатное место.

Установка на штатное место. Сборка конструкции

  1. Наносим тонкий слой графитной смазки, надеваем узел на вал, фиксируем гайкой.
  1. Завершаем затяжку динамометрическим ключом (момент затяжки 30 Нм).
  2. Зубилом контрим гайку, надеваем колпак.

На этом разборка, сборка, замена заднего подшипника ступицы окончена.

Часто случается так, что в процессе демонтажа ступичного механизма ломается болт, шпилька. Причины тому разные, начиная от старости металла, заканчивая браком при изготовлении.

Итак, как снять сломанный болт.  Работы выполняем в несколько этапов:

  • метим центр шпильки;
  • высверливаем сверлом на 2.5, после 5.5, 9.5 мм;
  • прокручиваем болтом диаметром 9.5 – 10.0 мм;
  • удаляем остатки металла, стружки.

Замена подшипника ступицы заднего колеса Lada Kalina 1117 2004

Инструменты:

  • Домкрат
  • Опорная стойка, 2 шт.
  • Гаечный ключ накидной прямой 7 мм
  • Гаечный ключ торцевой трубчатый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Универсальный съемник
  • Чашечный съемник
  • Тиски
  • Щипцы для снятия стопорных колец
  • Молоток большой
  • Оправка по размеру подшипника ступицы
  • Зубило узкое

Детали и расходники:

  • Подшипник ступицы заднего колеса
  • Солидол
  • Ветошь

1. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

2. Накидным ключом «на 7» отворачиваем два направляющих штифта колеса.

3. Снимаем тормозной барабан.

4. Поддеваем отверткой и снимаем защитный колпак ступицы колеса. На колпаке остается уплотнительное кольцо.

5. Узким зубилом или отверткой вы­правляем замятый буртик гайки.

6. Головкой «на 30» отворачиваем гайку ступицы.

7. Снимаем гайку и упорную шайбу.

8. Подшипник установлен на оси с переходной посадкой, поэтому ступицу можно снять руками.

9. При затруднении, спрессовываем ступицу универ­сальным двух- или трехзахватным съемником.

10. Снимаем ступицу с оси. При этом на оси остается сепаратор с роликами, защитное и внутреннее кольца подшипника.

11. Вынимаем несколько роликов из сепаратора подшипника и снима­ем сепаратор и защитное кольцо.

12. Для снятия внутреннего кольца под­шипника на оси выполнены две лыски для установки съемника. Лыски расположены параллельно распор­ной планке тормозных колодок. Зацепляем лапы двухзахватного съемника за внутреннее кольцо подшипника.

13. Спрессовываем внутреннее кольцо подшипника.

14. Зажав ступицу в тисках, щипцами снимаем стопорное кольцо.

15. Чашечным съемником выпрессовываем подшипник.

16. При отсутствии съемника выбива­ем подшипник с помощью под­ходящей головки или отрезка трубы, нанося удары по внутрен­нему кольцу подшипника.

17. Новый подшипник в очищенную и смазанную ступицу запрессовыва­ем чашечным съемником, приклады­вая усилие к наружному кольцу под­шипника. При отсутствии съемника, под­шипник можно запрессовать в тис­ках, приложив усилие к наруж­ному кольцу через кольцо от ста­рого подшипника.

18. Устанавливаем стопорное кольцо. Осторожно, легкими ударами по внутреннему кольцу подшипника, напрессовываем ступицу с под­шипником на ось до глубины, по­зволяющей наживить гайку.

19. Окончательно запрессовываем ступицу, затягивая гайку моментом 186-225 Н•м.
Заминаем буртик гайки в паз оси сту­пицы. Окончательную сборку проводим в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Подшипник ступицы переднего колеса — замена

Снятие

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). 2. Снимаем декоративный колпак с колеса (см. «Колесо — замена»). 3. Подкладываем противооткатные упоры под передние колеса автомобиля. Попытка отвернуть гайку оси ступицы без выпрямления ее замятого края может привести к повреждению резьбы на оси. 4. Постукивая по кернеру молотком, отгибаем замятый в проточки вала привода край гайки (в двух местах).

5. Помощник нажимает педаль тормоза и удерживает ее в нажатом положении. 6. Торцовым ключом на 30 мм с длинным воротком ослабляем затяжку гайки ступицы переднего колеса.

7. Снимаем переднее колесо (см. «Колесо — замена») и отворачиваем гайку ступицы. 8. Снимаем суппорт тормозного механизма, не отсоединяя от него тормозной шланг (см. «Суппорт переднего тормозного механизма — снятие и установка»). 9. Снимаем тормозной диск (см. «Тормозной диск — снятие и установка»). 10. Отворачиваем два болта крепления шаровой опоры к поворотному кулаку (см. «Шаровая опора стойки — снятие и установка»). 11. Отворачиваем на несколько оборотов гайки крепления верхней опоры стойки к кузову (см. «Стойка передней подвески — снятие и установка»). 12. Отжав нижний рычаг подвески вниз, отводим нижний конец стойки в сторону и выводим из ступицы хвостовик наружного ШРУСа (см. «Привод переднего колеса — снятие и установка»).

13. Упираем лапы съемника в поворотный кулак и, вращая гайку болта, выпрессовываем ступицу из поворотного кулака.

14. Съемником сжимаем и снимаем стопорное кольцо с наружной стороны подшипника ступицы.

15. С обратной стороны поворотного кулака съемником сжимаем и снимаем другое стопорное кольцо подшипника ступицы.

16. Устанавливаем приспособление и выпрессовываем подшипник из поворотного кулака.

17. Если на ступице осталось внутреннее кольцо подшипника, спрессовываем его съемником из набора, либо универсальным двухзахватным съемником (для установки лап съемника на ступице имеются специальные выемки).

Установка

1. Тщательно очищаем от грязи и коррозии посадочное отверстие под подшипник в поворотном кулаке. 2. Съемником устанавливаем стопорное кольцо с наружной стороны подшипника.

3. Запрессовываем новый подшипник в поворотный кулак до упора в стопорное кольцо.

4. Съемником устанавливаем стопорное кольцо с внутренней стороны подшипника.

5. Приспособлением запрессовываем ступицу во внутреннее кольцо подшипника.

6. Вставляем вал привода в шлицевое отверстие ступицы. 7. Надеваем на вал упорную шайбу и заворачиваем новую гайку ступицы. 8. Устанавливаем все снятые детали в обратной последовательности. 9. Устанавливаем колесо (см. «Колесо — замена») и опускаем машину. Фиксируем колесо противооткатными упорами, а помощник нажимает педаль тормоза. 10. Затягиваем гайку подшипника ступицы моментом 225,6–247,2 Н-м (23–25,2 кгс-м). 11. Заминаем край гайки в проточки вала привода (в двух местах) в устанавливаем колпак ступицы.

Замена задней ступицы колеса Лады Гранты

  1. Помещаем машину в периметр ремонтной зоны, фиксируем передний ряд колес противооткатными башмаками.
  2. Баллонным ключом срываем крепежные гайки, домкратим машину, снимаем колесо.
  1. Откручиваем винты, фиксирующие тормозной барабан к конструкции.
  1. Снимаем колпачок ступицы, снимаем со шлицов полуоси.
  2. Фиксируем конструкцию в стационарных тисках. Аккуратно постукиваем зубилом по внешней кромке.
  3. При необходимости используем жидкость WD – 40 для удаления наслоений, ржавчины.
  1. Демонтируем шарнир, используем тиски, хотя некоторые мастера практикуют специальные съемники. В общем, кому как удобнее.
  2. При помощи металлической оправки выбиваем внутреннее кольцо.
  1. Для окончательной выпрессовки шарнира используем молоток с зубилом, аккуратно постукиваем по внешнему периметру оправы.

Как заменить подшипник ступицы на заднем колесе

Вам будут нужны: зубило тонкое, ключ-головка торцевой 30, съемник для колец стопорных, пресс либо съемник, чтобы выпрессовать подшипник, съемник универсальный.

В ступицу устанавливается 2-рядный подшипник шариковый 2, который в процессе использования не нуждается в регулировке и смазке. В случае, если покачивание вывешенного колеса вызывает люфт, либо есть шум во время движения, может быть, подшипник от ступицы неисправен.



Ступица от заднего колеса: 1-кольцо грязеотражательное, 2 – подшипник от ступицы, 3 – ступица, 4 – шайба упорная, 5 – гайка для крепления ступицы, 6 – кольцо уплотнительное, 7 – колпак от ступицы, 8 – кольцо стопорное, 9 – ось от ступицы.

Полезный совет

Чтобы запрессовать подшипник, нужно использовать оправки подходящего размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

1. Включить первую передачу и установить под передние колеса упоры.

2. Снять колпак защитный и расконтрить гайку 5 от крепления ступицы.

3. Ослабить затяжку болтов для крепления колеса и гайки от ступицы. Гайка ступицы затягивается большим моментом, так что рычаг лучше подбирать такой, как, например, отрезок трубы.

4. Приподнять заднюю часть машины и установить на надежные опоры.



5. Снять необходимое колесо и барабан тормозной (см. статью о том, как снимать и устанавливать барабан тормозной).



6. Отвернуть гайку от ступицы окончательно и снять шайбу упорную.



7. Установить съемник и спрессовать с оси ступицу (чтобы съемник было удобно устанавливать, может появиться необходимость снятия колодок тормозных).

8. Зажать ступицу в тиски и вынуть из нее кольцо стопорное

9. Выпрессовать из ступицы подшипник, очистить внутреннюю полость в ступице. Запрессовать новый подшипник и установить кольцо стопорное.



Предупреждение

Нужно убедиться, что в проточку ступицы кольцо стопорное вошло полностью.

10. Напрессовать ступицу на ось при помощи подходящей оправки посредством прикладывания усилия к внутреннему кольцу в подшипнике. После этого нужно установить колодки, барабан тормозной и колесо.

Примечание

До установки барабана тормозного необходимо тщательно очистить от окалины и ржавчины привалочные поверхности барабана и ступицы, ведь даже мельчайшие частицы, зажатые между данными поверхностями, могут вызвать биение барабана и вибрации в процессе торможения.

11. Окончательно затянуть гайку ступицы и болты для крепления колеса на машине, стоящей на земле.

Предупреждение

Использовать необходимо только новую гайку ступицы.

Можно использовать гайки с других колес (чтобы замятые и старые части буртика гайки А в процессе кернения не попадали в пазы Б оси).

12. После полной затяжки гайки от ступицы законтрить ее и установить колпак защитный.

Также смотрите как заменить передний подшипник ступицы

Подшипник задней ступицы

Примечание: Ниже описаны снятие и установка подшипника задней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Снимаем защитный колпак и раскантриваем гайку крепления задней ступицы.

2. Ключом с головкой на 30 ослабляем затяжку гайки крепления ступицы. Также сразу же ослабляем затяжку четырех болтов крепления колеса.

3. Включаем первую передачу и устанавливаем упоры под передние колеса. Домкратом приподнимаем заднюю часть автомобиля и устанавливаем ее на надежные опоры.

4. Снимаем колесо и тормозной барабан.

5. Окончательно отворачиваем гайку крепления ступицы…

… и извлекаем упорную шайбу.

6. Устанавливаем специальный съемник на ступицу, как показано ниже, и фиксируем его в таком положении. Затем, вкручивая центральную часть съемника, стягиваем ступицу с оси.

Примечание: При отсутствии данного съемника, снимаем ступицу с оси, постукивая по ее внутренней стороне молотком через деревянный брусок, предварительно сняв тормозные колодки.

7. Если внутренняя обойма подшипника осталась на оси, то ее, аналогично как и ступицу, снимаем при помощи съемника.

8. При помощи специальных щипцов снимаем стопорное кольцо подшипника.

9. Переворачиваем ступицу и при помощи пресса выпрессовываем из нее подшипник. Удаляем старый подшипник в отходы.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Замена ступичного подшипника передней подвески

В данной статье Вы узнаете, как заменить передний ступичный подшипник. Чтобы его демонтаж и установка нового прошли успешно, достаточно следовать простой инструкции.

Внимание! Замена заднего ступичного подшипника на ладе калина выполняется по другому принципу, который описан в этой статье. Замена ступичного подшипника лады калина выполняется достаточно просто

Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку

Замена ступичного подшипника лады калина выполняется достаточно просто. Для этого поддомкрачиваем ту сторону автомобиля, с которой будем работать либо поднимаем на подъёмнике. Снимаем колесо. Затем нужно открутить центральную гайку полуоси, которая зажимает нужную нам деталь. Прежде чем это сделать, нужно сбить предохраняющую от самопроизвольного выкручивания завальцовку.

Застопорив тормозной диск, чтобы ступица не прокручивалась, головкой №30 откручиваем центральную гайку полуоси.

Чтобы после того как произведена замена переднего ступичного подшипника на калине не нужно было делать регулировку развала-схождения колёс, необходимо снять ступицу вместе с амортизатором. Замена подшипника задней ступицы у лады калина также требует демонтажа ступицы.

Для этого отсоединим наконечник рулевой тяги от стойки амортизатора. Расшплинтовываем наконечник рулевой тяги. И ключом №17 откручиваем корончатую гайку крепления наконечника.

Несколькими ударами молотка выбиваем палец наконечника из стойки.

Теперь головкой №17 выкручиваем крепление шаровой опоры из поворотного кулака.

Она крепится двумя болтами.

Вынимаем поворотный кулак из шаровой опоры. И извлекаем наружный ШРУС из ступицы.

Сейчас снимаем тормозной суппорт. Для этого расшплинтовываем две гайки крепления суппорта. И ключом №13 откручиваем их.

Снимаем суппорт. Извлекаем тормозные колодки.

Затем ключом №17 откручиваем болты крепления скобы суппорта. И снимаем её.

Ключом №7 откручиваем направляющие тормозного диска. Снимаем его.

Теперь открываем капот. Головкой №13 откручиваем три гайки крепления верхней опоры амортизатора.

И снимаем стойку амортизатора вместе с поворотным кулаком.

Ступичный подшипник внешней обоймой запрессован в поворотный кулак. Ступица же запрессована во внутреннюю обойму ступичного подшипника.

Сначала извлекаем ступицу. Её нужно выпрессовать из внутреннего кольца подшипника. Для этих целей воспользуемся прессом. Если пресса у вас нет, можно выбить ступицу вручную, молотком. Выбиваем аккуратно, через направляющую, чтобы не повредить ступицу.

На ступице может остаться внутренняя обойма подшипника. Её нужно сбить либо срезать отрезной машинкой.

Спасибо за подписку!

Вынимаем внешнее стопорное кольцо и снимаем второе стопорное кольцо с обратной стороны поворотного кулака.

Затем выпрессовываем старый подшипник из поворотного кулака. Либо выбиваем молотком. Выбиваем через направляющую, чтобы удар приходился по внешней обойме подшипника.

С обратной стороны поворотного кулака вставляем стопорное кольцо. Теперь можно установить новую заменяемую деталь.

При помощи пресса запрессовываем новую деталь в поворотный кулак. При отсутствии пресса, можно запрессовать его вручную, молотком. Но делать это нужно очень аккуратно. Бить можно только по внешней обойме подшипника через направляющую. В качестве направляющей можно использовать старую, уже ненужную деталь.

Вставляем стопорное кольцо.

Вставляем ступицу в деталь, которую мы заменили. И не спеша запрессовываем его.

Вставляем стойку амортизатора на место. Наживляем гайки крепления верхней опоры амортизатора. Зажимаем их головкой №13. Вставляем в ступицу ШРУС. Совмещаем поворотный кулак с креплением шаровой опоры. Наживляем болты. И головкой №17 зажимаем их. Вставляем палец наконечника рулевой тяги в стойку амортизатора. Зажимаем наконечник корончатой гайкой. Вставляем шплинт. И зашплинтовываем гайку. Затем устанавливаем тормозной диск. Вкручиваем направляющую. И зажимаем её ключом №7. Сейчас собираем тормозной суппорт. Устанавливаем скобу суппорта. И ключом №17 зажимаем болты. Вставляем направляющие суппорта. Ставим на место тормозные колодки. Устанавливаем суппорт. Ключом №13 зажимаем болты крепления суппорта. И зашплинтовываем их. Закручиваем центральную гайку полуоси головкой №30. И завальцовываем её. Устанавливаем колесо. Зажимаем его болтами.

Гудит подшипник ступицы: сколько можно проехать?

Новички среди автомобилистов часто задают этот вопрос. Нужно сказать, что расстояние это зависит от качества дорог. В некоторых местах дорожное покрытие запросто угробит даже ходовую часть внедорожника. Поэтому лишний раз не стоит рисковать, человеческая жизнь одна.

Теперь вы знаете, как определить, какой подшипник ступицы гудит. Эти советы должны помочь начинающим автомобилистам, которые только-только сели за руль транспорта.

Ступица — основное связующее звено между корпусом автомобиля и дорогой через колесо, и именно она испытывает наибольшие нагрузки, как в движении, так в состоянии покоя.

Вместе с тем, от исправности ступицы зависят не только ходовые и скоростные качества автомобиля, но и безопасность.

Если вовремя не отремонтировать или не заменить вышедшую из строя ступицу, то вполне вероятно можно попасть в серьезную аварию — либо вследствие заклинивания колеса на скорости, либо по причине отрыва диска от вала.

Кроме этого, неисправная ступица сильно греется, и, тем самым, оказывает негативное воздействие на нормальную работу тормозной системы колеса.

Моменты затяжки резьбовых соединений

Наименование крепежной деталиМомент затяжки, Н · м (кгс · м)
Болт крепления кронштейна передней опоры подвески к двигателю.от 33 до 51 (от 3,3 до 5,1)
Гайка болта крепления передней опоры двигателя.от 42 до 51 (от 4,2 до 5,1)
Гайка шпильки крепления задней опоры подвески к кузову.от 28 до 34 (от 2,8 до 3,4)
Гайка болта крепления кронштейна задней подвески к силовому агрегату.от 61 до 98 (от 6,1 до 9,8)
Гайка шпильки крепления кронштейна левой опоры подвески к двигателю.от 32 до 51 (от 3,2 до 5,1)
Гайка болта крепления левой подвески двигателя.от 42 до 51 (от 4,2 до 5,1)
Гайка шпильки крепления впускной трубы и выпускного коллектора.от 21 до 25 (от 2,1 до 2,5)
Болт крепления водяного насоса.от 7,6 до 8 (от 0,76 до 0,8)
Гайка крепления приемной трубы глушителя.от 21 до 25 (от 2,1 до 2,5)
Гайка крепления фланца дополнительного глушителя.от 16 до 22 (от 1,6 до 2,2)
Гайка крепления картера сцепления к блоку двигателя.от 55 до 87 (от 5,5 до 8,7)
Болт крепления картера сцепления к блоку двигателя (80 мм)от 55 до 87 (от 5,5 до 8,7)
Болт крепления картера сцепления к блоку двигателя (60 мм)от 55 до 87 (от 5,5 до 8,7)
Гайка крепления картера коробки передач к картеру сцепления.от 16 до 25 (от 1,6 до 2,5)
Болт крепления картера коробки передач к картеру сцепления (90 мм).от 16 до 25 (от 1,6 до 2,5)
Болт крепления картера коробки передач к картеру сцепления (85 мм)от 16 до 25 (от 1,6 до 2,5)
Гайка крепления верхней опоры подвески к кузовуот 20 до 24 (от 2,0 до 2,4)
Болты (50 и 70 мм) крепления кронштейна растяжки к кузову.от 43 до 51 (от 4,3 до 5,1)
Гайка самоконтрящаяся крепления штока телескопической стойки к верхней опоре.от 66 до 81 (от 6,6 до 8,1)
Болт эксцентриковый крепления телескопической стойки к поворотному кулакуот 78 до 96 (от 7,8 до 9,6)
Гайка крепления телескопической стойки к поворотному кулакуот 78 до 96 (от 7,8 до 9,6)
Болт крепления телескопической стойки к поворотному кулакуот 78 до 96 (от 7,8 до 9,6)
Болт крепления рычага передней подвески к кузовуот 78 до 96 (от 7,8 до 9,6)
Гайка крепления рычага передней подвески к кузовуот 78 до 96 (от 7,8 до 9,6)
Гайка крепления растяжки к кузовуот 160 до 176 (от 16,0 до 17,6)
Болт крепления стойки стабилизатора поперечной устойчивости к рычагу передней подвескиот 43 до 52 (от 4,3 до 5,2)
Гайка крепления стойки стабилизатора поперечной устойчивости к рычагу передней подвескиот 43 до 52 (от 4,3 до 5,2)
Гайка самоконтрящаяся крепления штанги стабилизатора поперечной устойчивости к кузовуот 13 до 16 (от 1,3 до 1,6)
Гайка самоконтрящаяся крепления растяжки к кронштейнуот 145 до 161 (от 14,5 до 16,1)
Гайка болта крепления рычагов задней подвески.от 67 до 82 (от 6,7 до 8,2)
Гайка болта крепления кронштейна крепления рычагов.от 28 до 34 (от 2,8 до 3,4)
Гайка болта крепления нижнего конца амортизатора задней подвескиот 67 до 82 (от 6,7 до 8,2)
Гайка крепления верхнего конца амортизатора задней подвескиот 31 до 37 (от 3,1 до 3,7)
Гайка болта крепления картера рулевого управления.от 15 до 18 (от 1,5 до 1,8)
Гайка болта крепления кронштейна вала рулевого управления.от 15 до 18 (от 1,5 до 1,8)
Болт крепления хомута тяги привода рулевого управленияот 16 до 26 (от 1,6 до 2,6)
Болт крепления колесаот 70 до 90 (от 7,0 до 9,0)

Замена подшипника ступицы заднего колеса Lada Kalina 1117 2004 — 2013

Инструменты:

  • Домкрат
  • Опорная стойка, 2 шт.
  • Гаечный ключ накидной прямой 7 мм
  • Гаечный ключ торцевой трубчатый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Универсальный съемник
  • Чашечный съемник
  • Тиски
  • Щипцы для снятия стопорных колец
  • Молоток большой
  • Оправка по размеру подшипника ступицы
  • Зубило узкое

Детали и расходники:

  • Подшипник ступицы заднего колеса
  • Солидол
  • Ветошь

1. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

2. Накидным ключом «на 7» отворачиваем два направляющих штифта колеса.

3. Снимаем тормозной барабан.

4. Поддеваем отверткой и снимаем защитный колпак ступицы колеса. На колпаке остается уплотнительное кольцо.

5. Узким зубилом или отверткой вы­правляем замятый буртик гайки.

6. Головкой «на 30» отворачиваем гайку ступицы.

7. Снимаем гайку и упорную шайбу.

8. Подшипник установлен на оси с переходной посадкой, поэтому ступицу можно снять руками.

9. При затруднении, спрессовываем ступицу универ­сальным двух- или трехзахватным съемником.

10. Снимаем ступицу с оси. При этом на оси остается сепаратор с роликами, защитное и внутреннее кольца подшипника.

11. Вынимаем несколько роликов из сепаратора подшипника и снима­ем сепаратор и защитное кольцо.

12. Для снятия внутреннего кольца под­шипника на оси выполнены две лыски для установки съемника. Лыски расположены параллельно распор­ной планке тормозных колодок. Зацепляем лапы двухзахватного съемника за внутреннее кольцо подшипника.

13. Спрессовываем внутреннее кольцо подшипника.

14. Зажав ступицу в тисках, щипцами снимаем стопорное кольцо.

15. Чашечным съемником выпрессовываем подшипник.

16. При отсутствии съемника выбива­ем подшипник с помощью под­ходящей головки или отрезка трубы, нанося удары по внутрен­нему кольцу подшипника.

17. Новый подшипник в очищенную и смазанную ступицу запрессовыва­ем чашечным съемником, приклады­вая усилие к наружному кольцу под­шипника. При отсутствии съемника, под­шипник можно запрессовать в тис­ках, приложив усилие к наруж­ному кольцу через кольцо от ста­рого подшипника.

18. Устанавливаем стопорное кольцо

Осторожно, легкими ударами по внутреннему кольцу подшипника, напрессовываем ступицу с под­шипником на ось до глубины, по­зволяющей наживить гайку

19. Окончательно запрессовываем ступицу, затягивая гайку моментом 186-225 Н•м. Заминаем буртик гайки в паз оси сту­пицы. Окончательную сборку проводим в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Операции по снятию (замене) ступичного подшипника заднего колеса Лада Калина

1. Снимите защитный колпак.

2. . и расконтрите гайку 5 (см. рис 1) крепления ступицы.

3. Включите I передачу и установите упоры под передние колеса, 4. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому в качестве рычага рекомендуется воспользоваться, например, отрезком трубы.

5. Приподнимите заднюю часть автомобиля и установите ее на надежные опоры. 6. Снимите колесо со стороны заменяемого подшипника и тормозной барабан 7. Отверните окончательно гайку ступицы и снимите упорную шайбу.

8. Установите съемник и спрессуйте ступицу с оси.

9. Зажмите ступицу в тиски и выньте из нее стопорное кольцо 8 (см. рис. 1).

Как заменить подшипник ступицы на заднем колесе

Вам будут нужны: зубило тонкое, ключ-головка торцевой 30, съемник для колец стопорных, пресс либо съемник, чтобы выпрессовать подшипник, съемник универсальный.

В ступицу устанавливается 2-рядный подшипник шариковый 2, который в процессе использования не нуждается в регулировке и смазке. В случае, если покачивание вывешенного колеса вызывает люфт, либо есть шум во время движения, может быть, подшипник от ступицы неисправен.

Ступица от заднего колеса: 1-кольцо грязеотражательное, 2 – подшипник от ступицы, 3 – ступица, 4 – шайба упорная, 5 – гайка для крепления ступицы, 6 – кольцо уплотнительное, 7 – колпак от ступицы, 8 – кольцо стопорное, 9 – ось от ступицы.

Полезный совет

Чтобы запрессовать подшипник, нужно использовать оправки подходящего размера из набора. Если оправки отсутствуют, можно использовать кольца от старого подшипника.

1. Включить первую передачу и установить под передние колеса упоры.

2. Снять колпак защитный и расконтрить гайку 5 от крепления ступицы.

3. Ослабить затяжку болтов для крепления колеса и гайки от ступицы. Гайка ступицы затягивается большим моментом, так что рычаг лучше подбирать такой, как, например, отрезок трубы.

4. Приподнять заднюю часть машины и установить на надежные опоры.

5. Снять необходимое колесо и барабан тормозной (см. статью о том, как снимать и устанавливать барабан тормозной).

6. Отвернуть гайку от ступицы окончательно и снять шайбу упорную.

7. Установить съемник и спрессовать с оси ступицу (чтобы съемник было удобно устанавливать, может появиться необходимость снятия колодок тормозных).

8. Зажать ступицу в тиски и вынуть из нее кольцо стопорное

9. Выпрессовать из ступицы подшипник, очистить внутреннюю полость в ступице. Запрессовать новый подшипник и установить кольцо стопорное.

Предупреждение

Нужно убедиться, что в проточку ступицы кольцо стопорное вошло полностью.

10. Напрессовать ступицу на ось при помощи подходящей оправки посредством прикладывания усилия к внутреннему кольцу в подшипнике. После этого нужно установить колодки, барабан тормозной и колесо.

Примечание

До установки барабана тормозного необходимо тщательно очистить от окалины и ржавчины привалочные поверхности барабана и ступицы, ведь даже мельчайшие частицы, зажатые между данными поверхностями, могут вызвать биение барабана и вибрации в процессе торможения.

11. Окончательно затянуть гайку ступицы и болты для крепления колеса на машине, стоящей на земле.

Предупреждение

Использовать необходимо только новую гайку ступицы.

Можно использовать гайки с других колес (чтобы замятые и старые части буртика гайки А в процессе кернения не попадали в пазы Б оси).

12. После полной затяжки гайки от ступицы законтрить ее и установить колпак защитный.

Также смотрите как заменить передний подшипник ступицы

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
