Замена подсветки приборной панели своими руками

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

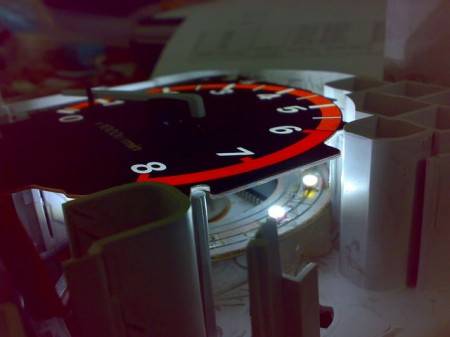

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета».
Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Как заменить на приборной панели лампы подсветки

Итак:

• Руль опускается в нижнее положение.
• Откручиваются два верхних самореза, декоративная накладка вытаскивается.
• Откручиваются три самореза фиксации приборной панели.

• Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
• Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
• После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая. Для этого понадобятся:

• Отвертка плоская.
• Отвертка крестообразная.
• Новая лампочка.

Инструкция проведения работ:

• Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
• Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой. Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
• Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
• Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
• Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
• Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя. Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

• Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
• Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
• Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
• Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону. Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
• Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства. Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
• Подключается аккумулятор.
• Проверяется работа лампочек на панели для приборов.

Какие лампочки выбрать

В случае с 2114-й моделью, лампы легко вынимаются и устанавливаются, а соответственно, приобретать полный комплект, включающий в себя и патроны, не имеет смысла. Тип последнего, кстати, называется 2W2. Номинал самой лампы – 12 вольт на 1,2 ватта. Самые дешевые – с ниткой накаливания, немного дороже стоят светодиодные. Однако последние служат в разы дольше и потребляют меньше энергии. Они же бывают разных цветов или даже полихромными, то есть могут менять оттенок. Эта способность делает оформление панели более интересным.

Какие выбирать – определять вам. Однако, когда решено для ВАЗ-2114 приобрести диодные, то покупайте их в комплекте с патронами. В старых лампы могут работать нестабильно.

Обслуживание кормовой части

На Лада Калина замена лампочек стоп сигнала может потребоваться в случае повреждения фары или перегорания самого элемента. Ввиду конструктивных особенностей автомобиля, ремонт можно выполнить только путем полной разборки задней панели и снятия фары целиком.

1. На Лада Калина замена лампочек стоп сигнала начинается с демонтажа фары. Для этого нужно снять пластиковую крышку, откуда выходит ремень безопасности. Вторая часть крепится немного ниже – возле катушки ремня. Гайки откручиваются ключом №10. При этом следует быть предельно осторожным. Если деталь улетит в кузовную панель, достать ее не получится.
2. Как только прибор освободится от креплений, все лампы будут доступны. Вынуть их из крепления можно провернув цоколь на 45 градусов по часовой стрелке.
3. Далее извлекается сама лампочка и меняется на новую.
4. Сборка фары выполняется в обратной последовательности.

Стандартная замена лампочек габаритов Лада Калина и других элементов выполняется в домашних условиях без существенных затруднений. Поменять лампы одному достаточно просто. Для этого не потребуется наличия какого либо специализированного инструмента или глубоких, профессиональных познаний механики. Достаточно следовать инструкциям по ремонту и обслуживанию автомобиля.

Подсветка приборов на основе светодиодов

Не редко бывает, что тусклая заводская подсветка панели приборов смешивает показатели приборов или вовсе их не видно. Так же из-за такой подсветки устают глаза водителя, что может привести к несчастному случаю.

Самым современным способом считается светодиодная подсветка на основе лент. Во-первых, их легко купить в любом автомагазине, а во-вторых, быстро и легко установить. Первое, что нам понадобится это снять панель приборов, в зависимости от марки и модели автомобиля, панель снимается по-разному, поэтому процесс откручивания и снятия панели описывать не будем.

Далее стоит хорошо дружить с паяльником, потребуется снять штатные лампочки и на их место припаять светодиодную ленту. В качестве крепеже пайки можно использовать два небольших проводка, но не сильно тонких, из-за нагрузки могут перегореть.

Желательно расположить светодиодную ленту равномерно по всей поверхности. Как показывает практика, лучше припаять несколько недлинных лент, чем одну длинную, и вероятность сгорания меньше, и нагрузки на одно питание не будет.

Если же не дружите с паяльником, то лучше обратится к опытным, так как здесь нужно быть аккуратным и тонным, малейшее замыкание может спалить всю панель приборов.

После того, как только припаяли все ленты, стоит проверить, навесным монтажом подключить панель приборов и включить подсветку, если все сделано правильно, все ленты будут светиться. Сами ленты можно прикрепить с помощью двухстороннего скотча, таким образом, подсветка будет распределяться равномерно на все приборы. Остается только собрать все в обратном порядке, закрутить панель приборов и наслаждаться.

Как самостоятельно сделать подсветку панели приборов в автомобиле светодиодами

Чего только не предпринимают автолюбители для того, чтобы их автомобиль стал более удобным и необычным. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают сделать его самостоятельно.

Такой тюнинг выполнить достаточно просто. Для того чтобы заменить обычные лампочки на светоизлучающие диоды (СИД), не нужно иметь специальных знаний и умений. Как сделать светодиодную подсветку панели приборов в автомобиле своими руками — мы сейчас вам и расскажем.

Качественно освещенная приборная панель не только более информативна в тёмное время суток, но и имеет лучший вид

Разбираем консоль

Первоначально необходимо разобрать приборную панель: снимаем защитное стекло, затем стрелочки, но учтите, что они очень хрупкие, и чтобы их не повредить, лучше подсуньте под отвёртку плотную бумагу, много усилий прикладывать не требуется.

А для снятия подложки приборной панели вам потребуется нож, с его помощью необходимо прорезать слой герметика по всему периметру.

После снятия «обложки» ножом аккуратно сцарапать светофильтр, он представляет собой специальную краску. После чего это место обезжирить при помощи ацетона или спирта.

Меняем подсветку

Первым что следует поменять — это подсветка одометра (показывает пройденный путь). Снимаем экран и удаляем защищающую его плёнку, убираем лампочку, а на её место ставим светодиод. Можно поэкспериментировать и поставить многоцветный СИД, в будущем выбирать цвет можно будет по настроению. После замены экран одометра ставим на место.

Скидки на новые автомобили!Выгодный кредит от 9.9%Рассрочка 0%

Меняем свет консоли полностью

Заменяем все оставшиеся лампочки на приборной панели новыми СИДами. Можно так же, как и в случае с одометром, выбрать многоцветные.

Если вы выбрали светодиоды для подсветки панели приборов многоцветные, то дополнительно потребуется установка переключателя цвета. Удобнее его расположить с правой стороны от руля, но вы можете реализовать и свой вариант.

Как сделать подсветку стрелок приборной панели

Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть. А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской

А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор

Инструкция по замене подсветки

Итак, если вы решили изменить цвет освещения контрольного щитка, то в первую очередь нужно пойти в магазин и купить диоды либо светодиодную ленту.

осуществляется следующим образом:

1. В первую очередь отключите клеммы от АКБ.
2. Сядьте за руль авто, отодвиньте кресло назад, если есть возможность — опустите руль.
3. Следующим этапом будет снятие самой приборки. Процесс демонтажа будет индивидуальным для каждого авто, поэтому на данном этапе мы рекомендуем воспользоваться сервисной книжкой по настройке и эксплуатации вашего автомобиля. В ней должны быть детально описаны все нюансы этого процесса. Но в целом данная процедура обычно не вызывает сложностей у автолюбителей — необходимо просто открутить болты или отсоединить фиксаторы, после чего отсоединить все подключенные к устройству провода.
4. Затем производится отсоединение или отклеивание стекла. Если оно зафиксировано на клей, то для отклеивания может потребоваться фен, горячи воздухом следует обработать приборку по периметру.
5. Когда стекло будет отсоединено, можно проверить работоспособность уже имеющихся источников освещения при помощи тестера. Разумеется, это необходимо, если вы просто меняете перегоревшие лампочки, а не все на светодиоды. Теперь меняем саму лампу — для этого в первую очередь демонтируется цоколь — его можно открутить руками либо пассатижами, против часовой стрелки. Аналогичным образом данная процедура повторяется со всеми остальными источниками освещения.
6. Если сами лампочки припаяны к приборке, то для их снятия вам потребуется паяльник. По очередь отпаяйте все источники освещения. При этом вам необходимо быть наиболее аккуратным, поскольку при изменении подсветки и замене ламп можно случайно повредить дорожки на щитке.
7. Когда все источники света будут отпаяны, производится процедура установки новых диодов. Теперь вам нужно просто запаять их в посадочные места и проверить их работоспособность.

Цена вопроса

Стоимость диодных лампочек на сегодняшний день в среднем составляет от 20 до 150 рублей за штуку, в зависимости от вида и производителя. Что касается ленты, то ее средняя цена составляет около 100-200 рублей за один метр.

 Загрузка …

Пропала подсветка панели приборов, что делать?

Лед-подстветка приборки

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу, но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

• Предохранитель.
• Лампочки подсветки и их электроцепь.
• Проводка.
• Неисправность в блоке предохранителей.
• Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Рекомендуем: Самостоятельная установка автосигнализаций, точки подключения автосигнализации

Лампочки

Лампочка в патроне.

Лампа накаливания.

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Проводка

Кнопка включения подсветки и ближнего света.

Распиновка кнопки включения подсветки.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода, которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Монтажный блок

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

Повреждена плата

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50%!случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Меняем подсветку приборки в ВАЗ на любой цвет

Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.

Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.

Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.

На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.

Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.

На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.

Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.

Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.

Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.

Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…

Пересвет щитка приборов Лада Калина. — DRIVE2

Всем привет. Начинаем эпопею. Нашим подопытным путем щиток приборов Лада Калина из авто знакомой. Зеленый цвет приборов как-то уже начинает напрягать, поэтому его под снос, да здравствует приближение к инотазам) Погнали… Что нам нужно: сам щиток приборов, светодиодная лента белого и синего свечения, провода, спирт или водка и конечно же ватные палочки) 1.

Берем сам щиток, на обратной стороне видим 10 болтиков под шлицевую отвертку, откручиваем их.

Сам подопытный. 10 болтиков под шлиц.

2.

Сняв заднюю крышку видим плату. на ней тоже имеются болтики: красные-держат светорассеиватель на лицевой стороне, на который наклеены шкалы; зеленые-держат корпус жк-экранчика. И голубым отмечены защелки прижимной пластины экрана.

Плата, задний вид.

3.

Прежде чем открутить болты на предыдущем фото, снимает стрелки, тахо и спидометр против часовой крутим и тянем на себя, температуру и бенз по часовой тем же путем.

тахо и спидометр против часовой и вверх, бенз и темп по часовой и вверх.

4.

Откручиваем болты что были на плате и рассоединяем все по составляющим.

светорассеиватель со шкалами.

плата с жк-экраном.

общий вид.

5.

Отклеиваем шкалы от рассеивателя, переворачиваем шкалы и видим на них зеленое напыление в области цифер и делений. Стираем спиртом с ватными палочками) Долго и муторно…стираем, стираем, стрираем…

зеленое напыление. Стираем его спиртом с ушными палочками нафиг)

6.

Вот так вот должно получится. Без зелени.

Без зелени раз.

Без зелени два.

7.

Далее прокладываем в корпусе под рассеивателем белую ленту сверху, синюю снизу, и проверяем как светит.

Проверка без шкал.

Проверка с накинутыми шкалами.

8.

Что касается самого экрана, то мы снимает защелки с задней стороны платы, и откручиваем два болтика которые держат корпус экрана. С экрана лезвием снимаем поляризационную пленку, оттираем спиртом или водкой клей с экрана и пленки и убираем пока что экран подальше, чтобы не разбить. Главное ЗАПОНИТЕ КАК СТОЯЛ ИЗНАЧАЛЬНО ЭКРАН ПО ОТНОШЕНИЮ С КОРПУСУ, СО СТОРОНЫ ТАХОМЕТРА У ЭКРАНА ЕСТЬ ВЫПУКЛОСТЬ, ТАК ЕГО И КЛАСТЬ ОБРАТНО!

Очищенный от клея экран и без пленки.

9.

Берем корпус экрана, клеим в него две полоски светодиодов и припаеваем провода.

Корпус со светодиодами

Проводка проведена.

10.

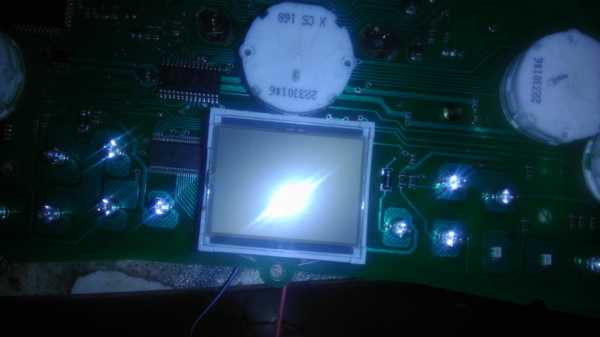

Все проверяем как светят диоды в корпусе и собираем экран обратно на плату. Сперва кладем экран, затем пленку, если вы положите пленку той стороной которая нам нужна( а нужно нам что бы светились цифры) то экран станет черного цвета, если станет серым, то экран будет таким как был, а нам не нужно это. После прикручиваем корпус экрана, и прижимную пластину на защелки.

Кладем экран.

Пленка с правильным положением. ЭКРАН БУДЕТ ЧЕРНЫМ!

11.

Собираем все обратно. Приводку от светодиодных лент я подключал к зажимам ламп на задней стороне щитка, лампы убирал. По располюсовке скажу так, на том месте где стояла лампа подсветки экрана нижний полукруг-минус, верхний это плюс. Проверить остальные цоколи можно подавать питание на эти полукруги и смотреть на других. Либо минус на 19 контакт колодки а плюс на 18 колодки.

проверяем как все собрали дома на табуретке. Что бы было можно если что исправить не выходя из дома.

12.

Ну а раз дома все работает идем в машину и молимся чтобы заработал дисплей. Подключаем ииии…

Вот так вот))))

Все работает. Зашибись. Идем довольные спать. ( ну лично я, потому что я делал ее всю ночь и поставил ровно в 6 утра)))
