Замена подушек двигателя на 16-ти клапанной ВАЗ-2112 своими руками: снимаем с опоры

Признаки и причины неисправности подушек двигателя ВАЗ 2110

  1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
  2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
  3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

  1. Отворачиваем гайку крепления подушки (Ключ на 15).
  2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
  3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
  4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

  1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
  2. Снимаем верхний ограничитель подушки.
  3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
  4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

  1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
  2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
  3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
  4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

  1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
  2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
  3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

  1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
  2. Вынимаем гайку и болт.
  3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
  4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

  • ключ рожковый размером на «19»;
  • гаечный накидной ключ на «8»;
  • гаечный ключ на «13»;
  • новый ремень генератора.

Рожковый ключ на «19»

Накидной ключ на «8»

Гаечный ключ на «13»

Новый элемент генератора

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

  1. Заглушите мотор и откройте капот Лады Калины.
  2. Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
  3. Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
  4. Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
  5. Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
  6. Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
  7. Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
  8. Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
  9. Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
  10. Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

1. Глушим двигатель и ослабьляем гайку регулировочного штока

2. Закручиваем регулировочный шток, чтобы можно было ослабить ремень.

3. Отводим шток вверх и снимем ремешок, сначала со шкива генератора

4. Снимаем элемент со шкива коленчатого вала

Цены

Перед тем как идти в магазин, вы должны определить с тем, стоит менять только подушки или всю опору в сборе. В зависимости от состояния металлических опор, отсутствия на ней повреждений, можно произвести замену лишь её прорезиненной составляющей.

  • Цена комплекта подушек для 16-ти клапанной ВАЗ-2112, составляет порядка 1500рублей, а опор в сборе 3000рублей.
  • Работы по замене подушек в автосервисах варьируются в пределах 500рублей за 1 штуку, однако мы считаем, что это лишняя трата денег, и предлагаем вам провести эти работы самостоятельно, благо никаких специальных навыков для этого не требуется.

Добро пожаловать! Подушки двигателя – благодаря ним вибрация которую издаёт двигатель не передаётся на кузов автомобиля (Она гаситься за счёт резины из которой и состоят подушки), тем самым если двигатель у автомобиля трясётся, то на кузов ещё особо не передаются эти колебания благодаря подушкам, кроме этого при езде по кочкам двигатель стоящий на опорах (Подушках) не стукается сильно, а опять же мягко пружинит и колебания эти гасятся при помощи материала из которого как раз и состоят подушки (Из резины).

Примечание! Чтобы произвести замену всех подушек двигателя или только како то одной, запастись будет нужно одним и тем же набором инструментов, а именно: Набором гаечных ключей, набором накидных ключей и воротком с накидными головками, ну и ко всему этому домкрат и длинная плоская доска нужна будет!

Где находятся подушки двигателя? Их всего три в 8 клапанных двигателях и четыре в 16 клапанных машинах, при этом две подушки на обоих движках находятся в одном и том же месте, это левая нижняя и правая нижняя, они с самого низу крепят двигатель к кузову автомобиля, сразу говорим что все мы их вам показать не сможем, а только лишь на словах скажем примерное их месторасположение, более подробно с заменой каждой подушки вы ознакомитесь по мере прочтения данной статьи.

Когда нужно менять подушки двигателя? Если вибрация на кузов усилилась которую двигатель даёт и при его осмотре (Когда он работает) он трясётся, то можно подумывать о замене подушек двигателя на новые, их можно менять как по отдельности, так и все вместе (На ваше усмотрение и по состоянию смотреть нужно, если подушка находится в отличном состояние то и менять возможно её не нужно) и кроме того, визуально взглянув на них, можно уже по состоянию понять, нуждаются они в замене или же нет, чтобы это было проще сделать, нужно проделать следующую операцию, возьмите домкрат и небольшую но и не маленькую доску, которая закроет весь поддон картера, после чего положите эту доску на домкрат и начинайте его вверх поднимать (Они при этом на поддон опереться должна) и как только двигатель приподнимется (На подушках он уже не будет лежать), переходите к осмотру подушек, если вдруг окажется что подушки не нуждаются в замене, то перед опусканием мотора, рекомендуем вам их смазать каким ни будь защитным составом и только после чего опускать домкрат вместе с мотором, кстати когда домкрат мотор держать будет, проверьте наличие люфта между пластинами подушек и рамой мотора, если окажется что люфт есть, то устраните его, подтяжкой гаек крепления подушек и возможно что тряска двигателя после проведённой операции прекратится.

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

  1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
  2. Снимите защиту двигателя.
  3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
  4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
  5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
  6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
  7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
  8. Кронштейн снимается, извлекается подушка и меняется на новую.
  9. Далее сборку выполняйте в обратной последовательности.
  10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
  11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
  12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
  13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
  14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
  15. Снимите заднюю опору.
  16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
  17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

  • Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
  • Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
  • Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
  • Выполните обратную сборку;
  • В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
  • Достаньте болт вместе с гайкой;
  • Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
  • Опору теперь можно снять, заменить подушку или весь узел;
  • Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

  • Периодическая проверка затяжки болтов;
  • Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
  • Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Как крепится двигатель в авто ВАЗ2110

Двигатель авто ВАЗ 2110 крепится в автомобиле в моторном отсеке. Опорами служат три эластичных элемента. К кронштейну двигателя крепится правая опора, к кронштейнам картера КП – левая и задняя опоры. Последние две опоры по конструкции аналогичные.

Как заменить правую подушку двигателя авто ВАЗ 2110

Итак:

  • Откручивается верхняя гайка фиксирующая подушку двигателя.
  • Выкручиваются два болта удерживающие элемент к кронштейну.
  • Под колесной аркой откручиваются болты, которые соединяют кронштейн с лонжероном.
  • Кронштейн правой подушки двигателя ВАЗ 21103 вытаскивается из автомобиля.
  • Меняется старая подушка и устанавливается новая в обратной последовательности разборки.

Как заменить левую подушку двигателя авто ВАЗ 2110:

Как и в первом случае откручивается верхняя гайка фиксации подушки. Но двигатель с этой стороны нужно опустить.

  • Двигатель опускается на подготовленную опору.
  • Вытаскивается верхняя шайба подушки.
  • Выкручиваются болты фиксирующие элемент.
  • Левая подушка под двигатель ВАЗ 2110 снимается.
  • Вместе со шпилькой удаляется нижняя шайба.
  • Левая подушка двигателя ВАЗ 21102 меняется на новую, а сборка выполняется в обратной последовательности.
  • С помощью головки откручивается гайка, фиксирующая заднюю подушку к кузову.
  • Отворачивается крепление подушки двигателя на ВАЗ 2110 к коробке передач.
  • Подушка снимается.

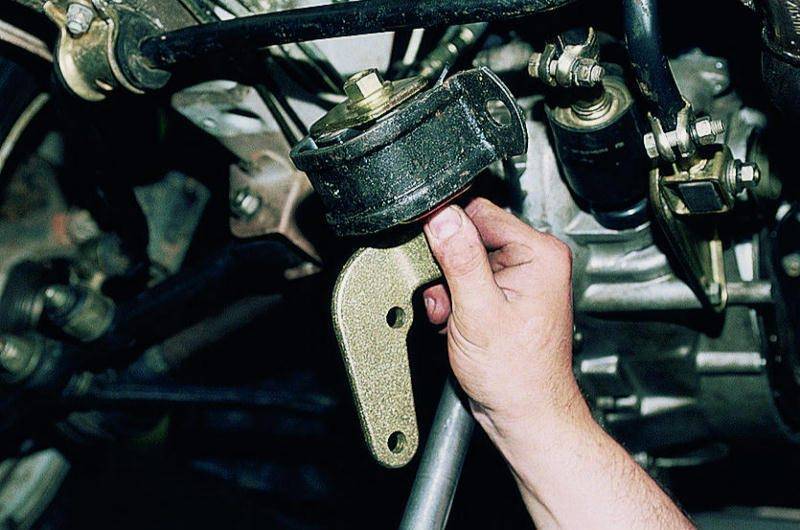

Как заменить заднюю подушку авто ВАЗ 2110

Снятие задней подушки ВАЗ 2110

Комплектация задних подушек может быть вместе с кронштейном или без него. Деталь представляет собой цельный литой элемент, в котором есть все необходимые отверстия для монтажа подушки. Для увеличения надежности и жесткости на внутренней части кронштейна расположены ребра. Верхний кронштейн крепления мотора – это промежуточное звено между подушкой опоры двигателя и гибкой штангой. С его помощью можно изменить угол фиксации к кузову и усилить конструкцию крепежа.

 Итак:

  • Установка новой детали производится в обратной последовательности.
  • Сборка узла выполняется обратно его разборке.

Для правильной замены подушек двигателя ВАЗ 2110 можно познакомиться с видео.

Тюнинг крепления двигателя ВАЗ 2110

Достаточно доступный элемент тюнинга, с помощью которого можно крепление двигателя сделать более жестким – замена заводской штатной опоры на элемент с более жестким корпусом и резиновой деталью опоры.Это устройство позволяет:

  • Максимально уменьшить перемещение двигателя при торможении им, резком старте автомобиля, наезде на неровности.
  • Увеличить ресурс системы выпуска и приводов ведущих колес.
  • Предохранить от самовыключения передач.
  • Под капотом будет установлена яркая тюнинговая деталь.

Тюнинговая деталь крепления двигателя ВАЗ 2110

Для усиления жесткости двигателя можно установить четвертую опору для силового агрегата авто. Она соединяет между собой поперечину передней подвески автомобиля ВАЗ 2110 и картер сцепления. Такое устройство можно установить как для крепления двигателя 8 клапанов, так и 16 клапанов. При монтаже дополнительной опоры нужно найти для модуля зажигания другое место и приобрести новый кронштейн. Общий вид устройства показан на фото.

Общий вид элементов дополнительной опоры для ВАЗ 2110

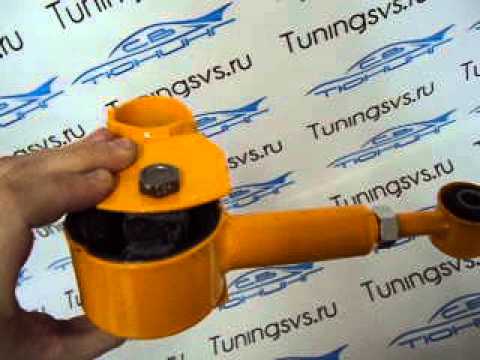

Дополнительная опора двигателя СВС для ВАЗ 2110 2112,2170 2172

Инструкция по установке включает:

  • Демонтаж бронепроводов свечей зажигания.
  • Разъединяются разъемы проводов от модуля зажигания авто.
  • Выворачивается крепление к блоку цилиндра и картера сцепления модуля зажигания.
  • Откручиваются последние три гайки фиксации модуля, который затем снимается.
  • Закручивается новое крепление, и модуль зажигания устанавливается на другое место.
  • На поперечину передней подвески прикручивается кронштейн четвертой опоры.
  • В отверстие клеммного зажима просовывается болт, устанавливается и закручивается на два витка гайка.
  • В проушину фиксации опоры ставится нижняя головка штанги.
  • Вставляется в отверстие проушины и подушки соответствующего размера болт, закручивается гайка.
  • Регулируется размер штанги до тех пор, пока отверстие в картере сцепления не совпадет с отверстием на верхней головке.
  • Вставляется еще один болт.

Установка четвертой опоры двигателя ВАЗ 2110

  • Щиток картера сцепления, головка штанги крепятся через распорную втулку на опоре.
  • Выполняется затяжка всех болтов.
  • При установке другого крепления для модуля зажигания в резьбовое отверстие на блоке цилиндров закручиваются болты.
  • Крепится низ и верх кронштейна, все болты затягиваются.

При установке четвертой опоры цена подушек двигателя увеличится, но и увеличится надежность крепления двигателя автомобиля ВАЗ 2110.

Снятие левой опоры

Снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата»).

Устанавливаем под коробку передач регулируемый упор.

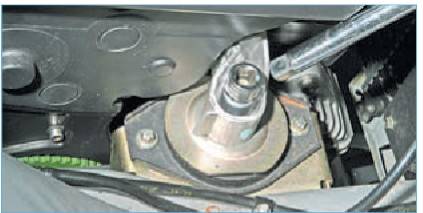

Головкой «на 15» с удлинителем ослабляем затяжку верхней стяжной гайки подушки опоры.

Снизу автомобиля головкой «на 17» с удлинителем отворачиваем гайку крепления левой опоры силового агрегата к кронштейну коробки передач (для наглядности левый грязезащитный щиток моторного отсека снят)…
…и снимаем шайбу.

Головкой «на 13» с удлинителем отворачиваем два болта крепления опоры к кузову.

Снимаем левую опору.
Для разборки опоры окончательно отворачиваем верхнюю стяжную гайку подушки опоры.

Детали левой опоры:

1 — верхняя гайка;

2 — верхний ограничитель;

3 — подушка;

4 — нижний ограничитель;

5 — шпилька;

6 — шайба;

7 — нижняя гайка

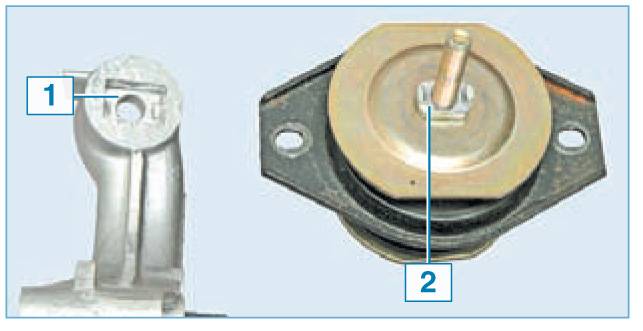

Верхний ограничитель опоры имеет две лыски.

При установке опоры…

…отбортовки обоймы подушки должны быть обращены вверх.
Собираем левую опору, не затягивая до конца верхнюю стяжную гайку, после чего устанавливаем левую опору в обратной последовательности. При этом лыски на шпильке, исключающие ее проворачивание, должны расположиться в пазу кронштейна коробки передач.

При окончательном затягивании верхней стяжной гайки необходимо следить за тем, чтобы лыски верхнего ограничителя были расположены параллельно оси крепежных отверстий опоры.

Снятие правой опоры

Снимаем ремень привода генератора (см.

Устанавливаем регулируемый упор под поддон картера двигателя.

Надеваем на гайку крепления правой опоры к кронштейну двигателя головку «на 17», после чего…

…вставляем удлинитель в головку…

…и отворачиваем гайку.

Головкой «на 15» отворачиваем три болта крепления кронштейна опоры к лонжерону кузова.
Опустив кронштейн с опорой вниз, выводим резьбовую часть болта опоры из отверстия в кронштейне двигателя и, переместив узел вперед…

…вынимаем правую опору с кронштейном.
Головкой «Torx Е-10» отворачиваем…

…два винта крепления опоры к кронштейну…
…и снимаем опору с кронштейна.

Для разборки опоры…

…ключом «на 15» отворачиваем стяжную гайку подушки, удерживая головку болта ключом того же размера.

Детали правой опоры:

1 — гайка;

2 — верхний ограничитель;

3 — подушка;

4 — нижний ограничитель;

5 — болт
Подушки левой и правой опор взаимозаменяемые.

При сборке правой опоры отбортовки обоймы (см. левую опору) должны быть обращены вверх, а лыски верхнего и нижнего ограничителей, а также стяжной гайки подушки должны расположиться параллельно оси крепежных отверстий опоры. Собираем опору с кронштейном, затянув два винта.

Установку правой опоры с кронштейном проводим в обратной последовательности, при этом…

…стяжная гайка 2 подушки должна разместиться в прямоугольном гнезде 1 кронштейна двигателя.

Снятие передней опоры

Снимаем брызговик силового агрегата (см.

Головкой «на 15» отворачиваем гайку болта крепления опоры к кронштейну генератора и передней опоры, удерживая болт накидным ключом того же размера.
Вынимаем болт.

Головкой «на 15» отворачиваем болт крепления передней опоры к кронштейну поперечины передней подвески…

…и снимаем переднюю опору.
В отверстии левой щеки кронштейна установлена разрезная распорная втулка (показана стрелкой).

Устанавливаем переднюю опору в обратной последовательности.

Снятие задней опоры

Накидным ключом «на 15» отворачиваем гайку болта крепления задней опоры к кронштейну двигателя, удерживая болт ключом того же размера (для наглядности датчик неровной дороги с кронштейном и электромагнитный клапан продувки адсорбера сняты).

Вынимаем болт.

Головкой «на 15» отворачиваем болт крепления задней опоры к кузову (болт ввернут в закладную гайку, установленную в закрытом коробе кузова)…

…и снимаем опору.
Сборку удобнее начинать с установки болта крепления опоры к кузову, т. к. отцентровать закладную гайку удобнее, пока опора может перемещаться. Болт не затягиваем. Затем, совместив отверстия в опоре и в кронштейне двигателя, вставляем болт. Затягиваем гайку болта крепления опоры к кронштейну двигателя и болт крепления опоры к кузову.

Дополнительная опора

Для того, чтобы уменьшить перемещение двигателя в продольном направлении, может быть установлена дополнительная опора (штанга подвески). В основном их приобретают в интернет магазинах. Устанавливается дополнительная опора на все виды ВАЗ 2110, но есть свои особенности.

Для 8-клапанного нужен еще специальный кронштейн, которым переносят модуль зажигания. Кто установил такую штангу, утверждают, что когда автомобиль трогается, движок не болтается, подушки не так изнашиваются, а также не срывается с радиатора нижний патрубок (чем «страдают» десятки).

Относительно уменьшения/увеличения вибраций мнения расходятся.

Полезные советы

Обратите внимание, при появлении вибраций двигателя не всегда следует сразу менять все опоры «по кругу». Бывает так, что даже на относительно «свежем» авто из строя выходит только один элемент, тогда как другие вполне пригодны для дальнейшей эксплуатации

Это происходит в результате попадания технических жидкостей на резиновую часть подушки и т.д.

Однако, что касается базовых рекомендаций, если авто с пробегом около 80-100 тыс. км. и больше, причем все подушки двигателя имеют одинаковый срок службы и начали выходить из строя, лучше сразу осуществлять замену всех таких опор.

Причина очевидна — если резина начала приходить в негодность от старости, после замены одного явно неисправного элемента через время следующая подушка также перестанет справляться со своей задачей.

Также важно для замены подбирать только оригинальные изделия или качественные аналоги, а также приобретать детали у проверенных продавцов. Дело в том, что на рынке для автомобилей ВАЗ представлено большое количество запасных частей, однако далеко не все отличаются высоким качеством

Более того, часто попадаются дешевые подделки под оригинал неизвестного происхождения.

Штатная опора двигателя – артикул и цена

На Lada Приора с 16 клапанными моторами устанавливаются четыре вида подушек:

  • Верхняя опора — она же гитара;
  • Нижняя.
  • Правая (передняя);
  • Левая(задняя);

Кстати, опоры двигателя для Лада Приора выпускаются в нескольких вариантах. Лучшими показателями обладают детали нового образца.

Некоторые автолюбители дополнительно устанавливают еще одну подушку, крепящуюся к коробке переключения передач. Штатно этим элементом оснащались ВАЗ-2110 с 8-клапанным мотором.

Правая

Правая (верхняя) передняя опора двигателя на Приора крепится через кронштейн к мотору, она служит для:

  • Передачи веса силового агрегата на кузов;
  • Ограничения продольных перемещений мотора.

Артикул запчасти – 2110-1001240. В розничных магазинах стоит 300-600 рублей. В продаже можно встретить одну подушку (только резиновую деталь) или в сборе с металлическими ограничителями.

Левая

Левая, если смотреть по ходу движения, опора двигателя автомобиля, устанавливается между коробкой переключения передач и кузовом, выполняет те же функции, что и правая. Другое название – задняя (нижняя).

Резиновая часть подушки идентична применяемой справа, каталожный номер: 2110-1001240. Но крепление передней и задней детали силового агрегата Лада Приора различается, поэтому запчасти, поставляющиеся в сборе с ограничителями, идут как две разные детали.

Верхняя

Верхняя опора силового агрегата Приоры препятствует поперечному перемещению мотора. Эта деталь представляет собой штангу, по краям которой сделаны отверстия большого диаметра, в них установлены резиновые подушки, гасящие вибрации. Из-за своей формы верхняя штанга получила в народе прозвище «гитара». В некоторых руководствах по ремонту деталь называется штангой.

Верхняя «гитара» выпускается в нескольких модификациях. Специальный каркас из алюминия, улучшенные демпфирующие подушки, применяемые на деталях нового образца, увеличивают ресурс узла.

Замена верхней опоры (штанги) двигателя Лада Приора проводится легче, следовательно, быстрее, чем замена других подушек силового агрегата этой машины.

Нижняя

Нижняя опора двигателя, она же правая штанга, у Лада Приора такая же, как и верхняя, это две одинаковые детали. Поэтому для нее справедливо все, что сказано про верхнюю «гитару». Иногда нижней называется задняя подушка двигателя, которая в каталоге запчастей Lada Приора обозначается как левая подушка мотора.

Дополнительная на КПП

Дополнительная опора не предусмотрена для 16-клапанного двигателя Лада Приора. Но владельцы приор часто устанавливают ее сами. Это не требует каких-либо переделок, конструкция корпуса КПП и кузова у Priora аналогична ВАЗ-2110.

Ее установка делает крепление двигателя более жестким, прекращаются дергания при движении на низших передачах, «кивки» силового агрегата при резких ускорениях и остановках. Но возрастает вибрация, передающаяся на кузов.

Задняя штанга КПП обозначается в каталоге номером 2110-1001280, поставляется в сборе с креплением. Цена – 500–800 р.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
