Меняем прокладку ГБЦ на 8-ми клапанном двигателе ВАЗ-2110

Интервалы замены прокладки ГБЦ на Ваз-2110

Предсказать точный срок службы прокладки весьма затруднительно.

Самое главное, что интересует владельцев – это интервал замены данной детали.

Это зависит от:

1. Фирмы-изготовителя детали.
2. Качества материала, из которого изготовлена прокладка.
3. Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.

Признаки пробитой прокладки

Пена вокруг крышки расширительного бачка – один из признаков пробоя прокладки ГБЦ.

Узнать, что герметизация соединения нарушена, можно по следующим причинам:

1. В выхлопных газах появляется белый пар.
2. В тосоле можно заметить масляные пятна.
3. Течь в соединениях ГБЦ.
4. В поддоне находится большое количество масла.
5. Вокруг заливной крышки можно заметить пену.

Хотя, кажется, что пары в тосоле заметить очень сложно, это можно сделать, надев пакет на горловину открытого расширительного бачка. Если в тосоле присутствуют газы, то пакет надуется.

Порядок затяжки болтов и сборка двигателя ВАЗ 2114

1. Устанавливаем на блок новую прокладку головки, по установочным втулкам так, чтобы отверстие с медной окантовкой для прохода масла в прокладке находилось между третьим и четвёртым цилиндрами, прокладка должна быть сухой и чистой.
2. Затем устанавливаем головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ, также оба клапана 1-го цилиндра должны быть закрыты.
3. Приступаем к затягиванию болтов крепления головки в указанной последовательности см. фото 18 в четыре этапа. Закручивать болты от центра, постепенно равноудаляясь к краям блока цилиндров, как показано на схеме.Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла. Первый цикл затяжки делаем с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий окончательно доводим болты на 90°.
4. Устанавливаем на головку блока детали, и подсоедините к ней шланги и провода в порядке, обратном снятию.
5. Устанавливаем шкив распределительного вала выступающей частью ступицы к двигателю.
6. При необходимости регулируем зазоры в приводе клапанов.
7. Регулируем натяжение ремня ГРМ.

Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените

Сильно обжатые или надорванные кольца замените.

1

Снимаем шланги вентиляции картерных газов и подводящего шланга со штуцеров клапанной крышки. Сливаем охлаждающую жидкость.

2

Ключом «на 10» отворачиваем болты передней крышки ГРМ: два сбоку и один в центре. Снимаем крышку ГРМ. Ключом «на 10» отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу и снимаем его.

3

Устанавливаем поршень 1-го цилиндра в положение ВМТ такта сжатия. Ключом «на 17» отвинчиваем шкив распределительного вала.

4

Если шпонка сидит неплотно в пазу носка распределительного вала, вынимаем её, чтобы не потерять.

5

Отсоединяем от ресивера шланги вакуумного усилителя, электропневмоклапана и регулятора давления топлива в топливной рампе.

6

Ключом «на 17» ослабляем гайку «В» крепления натяжного ролика. Отвинчиваем ключом «на 10» гайку «А» крепления защитного кожуха и отгибаем кожух. Также выкручиваем свечи.

7

Ключом «на 10» отворачиваем две гайки крепления клапанной крышки и снимаем её.

9

Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки. Снимаем заглушку.

10

Ключом «на 13» равномерно, в несколько подходов (до снятия давления пружин клапанов), откручиваем 6 гаек крепления корпуса подшипника распределительного вала.

11

Снимаем со шпилек задний корпуса подшипников распределительного вала.

12

Устанавливаем головку «Е14 Torx»…

13

…и откручиваем 10 болтов на блоке цилиндров.

14

Ослабляем хомуты и снимаем с выпускного патрубка подводящий патрубок радиатора «В», подводящие шланги дроссельного узла и отопителя «С», отсоединяем термостат.

Отворачиваем гайки крепления и отсоединяем шланги подачи и слива топлива от топливных трубок «А».

15

Снимаем головку блока цилиндров…

17

…и ее прокладку.

18

Меняем прокладку на новую, закручиваем болты ГБЦ в последовательности согласно схеме.

19

Собираем всё в обратной последовательности соблюдая затяжку болтов.

Как узнать, что пробита прокладка ГБЦ

Существует несколько способов определения неисправности этой детали.

Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.

Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.

А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.

Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.

Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.

Для этого нужно иметь несложные подручные средства.

Самый простой способ – осмотр состояния силового агрегата автомобиля.

Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:

1. Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
2. Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
3. Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.

Проверка прокладки ГБЦ с помощью шарика (презерватива)

Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:

1. Воздушный шарик.
2. Презерватив.
3. Медицинская перчатка.

Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.

Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:

1. На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
2. На горловину ёмкости натягивается противозачаточное средство.
3. Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
4. Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.

Степень неисправности детали зависит от скорости заполнения противозачаточного средства.

Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.

Проверка с помощью бутылки

Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.

В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.

На многих машинах имеется сапун, установленный на расширительном бачке.

С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.

Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.

После этого нужно завести мотор, дать ему немного поработать.

Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.

Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.

При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.

Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.

После следует накрутить конструкцию на бачок и провести операцию диагностики.

С реагентом CO2

Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).

Набор CO2 необходимый для проверки ГБЦ.

Назовём последовательность действий при помощи такого набора:

1. Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
2. Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
3. Запускается силовой агрегат автомобиля.
4. Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
5. Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.

Проверка ГБЦ при помощи реагента CO2.

Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.

Признаки пробитой прокладки головки блока цилиндров

Чтобы точно определить пробой ГБЦ, нет необходимости разбирать агрегат или снимать головку. Мотор сам укажет на неисправность появлением некоторых важных симптомов.

Нарушение прокладки между цилиндром и системой охлаждения

В систему охлаждения двигателя входит головка цилиндров. По специальным каналам антифриз циркулирует внутри головки и блока, затем в систему. На пробой между цилиндром и системой охлаждения укажет следующее:

1. В картере двигателя существенно возрастёт объем масла из-за попавшего в него тосола. Поступившая в поршневую группу жидкость начнет испаряться, выходить вместе с рециркулируемыми газами. Будет заметно, как выхлопные газы приобретут белый цвет.

Белый дым из выхлопной системы автомобиля с пробитой прокладкой ГБЦ

1. Появление масляных пятен в радиаторе или расширительном баке, наличие густой смеси на клапане радиатора. Причина в том, что горючее попало в систему охлаждения.

Все эти признаки можно определить визуально, без необходимости демонтажа головки.

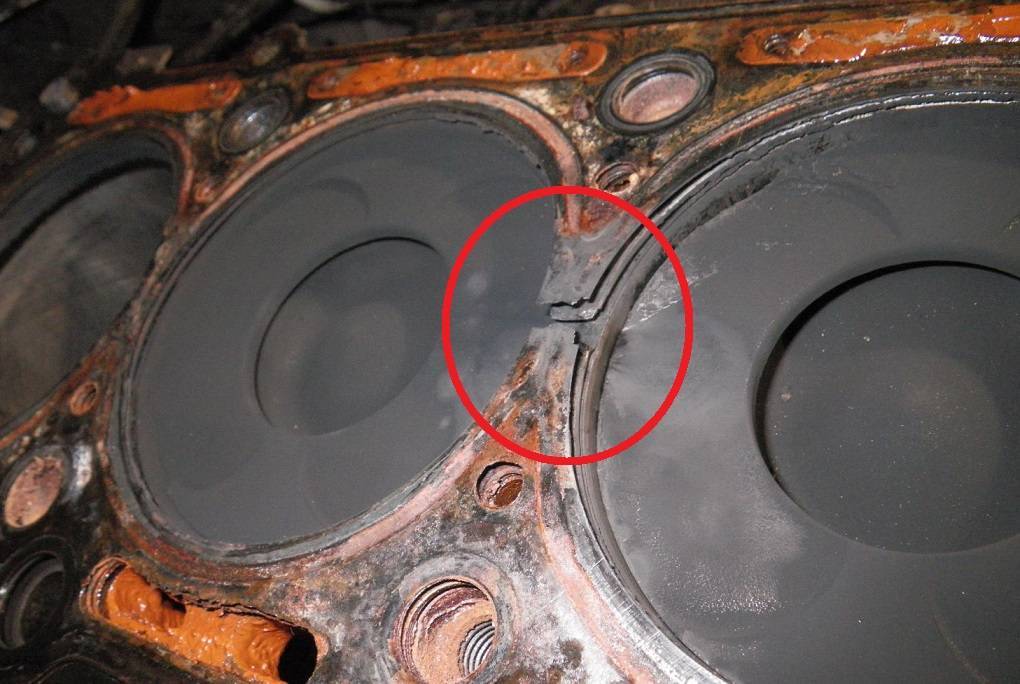

Повреждение прокладки между цилиндрами

Этот пробой определяется по работе двигателя. Появляется нестабильность оборотов, плохой запуск. Компрессионный замер внутри цилиндров поможет узнать причину нестабильной работы мотора. Компрессия в двух, рядом стоящих цилиндрах, будет завышена из-за пробития прокладки между ними.

Повреждение прокладки между цилиндрами

Выход отработанных газов из-под головки блока цилиндров

Этот пробой — следствие перегрева двигателя, неравномерного натяжения гаек, скрепляющих головку и блок. Из-за высокого давления в системе сжатия выхлопные газы будут выходить в месте стыка двух узлов. Это можно определить визуально, обычным осмотром места сочленения головки с блоком.

Появление масла на стыке головки и блока цилиндров

Похожая проблема, но теперь неисправно место прохождения масла по каналу из блока в головку. Высокое давление выбивает масло через неплотно прилегающее место соединения.

Появление масла на стыке головки и блока цилиндров

Другие признаки

Если визуально не удается определить пробитие ГБЦ, значит, она неисправна не по внешнему контуру, а в центральной части. Признаки ухудшения герметичности:

1. Двигатель перегревается из-за недостатка тосола в системе, без признаков его утечки.
2. Печка недостаточно прогревает салон автомобиля, заметна потеря температуры. Происходит по причине появления стороннего «потребителя» антифриза в системе охлаждения. Тосол уходит еще куда-то.
3. Свечи зажигания после демонтажа мокрые. При этом нет запаха бензина. Если свеча высохла, на ней присутствует рыжий или красный налет. Антифриз испарился при воздействии высокой температуры в цилиндре.

1. В расширительном баке возникает пар. Эта причина указывает на попадание отработанных газов в тосол.

Пар в расширительном бачке

1. На конце выхлопной трубы масляный налет. Указывает на попадание масла в цилиндры.

Масляный налет на конце выхлопной трубы

1. При попадании тосола в картер двигателя повышается уровень масла и меняется его состав. Масло приобретает белый оттенок со множеством воздушных пузырей. Так как тосол имеет значительную часть воды в составе, она не смешивается с маслом, но закипает от воздействия температуры и давления.
2. Наличие жидкости на конце выхлопной трубы указывает на смешивание антифриза и отработанного газа. Это признак пробоя прокладки между цилиндром и системой охлаждения.

Все эти симптомы можно выявить во время эксплуатации автомобиля. Пробой не может возникнуть сам по себе. После определения симптомов разгерметизации нужно выявить причину пробоя этого элемента двигателя.

В каких случаях требуется затяжка блока?

В затягивании болтов возникает необходимость, в случае если производилось снятие ГБЦ для смены прокладки или ремонта каких-то узлов. Также некоторые автовладельцы рекомендуют проводить затяжку по истечении определенного срока эксплуатации авто или после определенного пробега ВАЗ 2110

Важно знать, что перед установкой головки всегда рекомендуется установка новой прокладки

Повторная установка старой, даже если она в хорошем состоянии может не дать желаемого результата. Новая прокладка стоит недорого и для автомобилей ВАЗ 2110 они продаются практически во всех автомобильных магазинах. Также необходимо знать, что болты которыми закреплена головка блока цилиндров со временем изнашиваются и будучи, под постоянным напряжением могут даже в некоторой степени вытянуться. Повторная установка болтов допустима, но лишь тогда, когда их длина, не более 9,5 сантиметров.

Длина не должна превышать 9,5 сантиметров

Также на них не допускаются повреждения и ржавчина. Но поскольку стоят они недорого, то лучше не скупится и приобрести новый комплект болтов.

Порядок работы

Отсоедините провод от клеммы «–» аккумуляторной батареи.
Установите поршень 1-го цилиндра в положение ВМТ такта сжатия
Слейте охлаждающую жидкость.
На моделях с впрыском топлива снизьте давление в системе питания, если работа выполняется сразу после поездки
Отсоедините приемную трубу глушителя от выпускного коллектора
Снимите термостат
Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.
Отведите кронштейн в сторону.
Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.
Кроме того, на двигателе мод. 2111 отверните или ослабьте затяжку гайки крепления поддерживающего кронштейна 1, отверните болт крепления опорного кронштейна 2 и…
…отсоедините колодку (белого цвета) с проводами от датчика положения коленчатого вала, отжав пластмассовую защелку.
Снимите ремень привода распределительного вала с его зубчатого шкива, натяжного ролика, зубчатого шкива водяного насоса, отведите его в сторону и снимите натяжной ролик.
Зафиксируйте зубчатый шкив распределительного вала от проворачивания, вставив отвертку (показана стрелкой) в ее отверстие и уперев в шпильку, отверните болт крепления шкива и снимите его вместе с шайбой.
С помощью двух отверток снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
Откручиваем гайки, крепящие заднюю крышку ремня газораспределительного механизма. Демонтируем ее.
Далее ослабляем все хомуты на патрубках при помощи крестовой отвертки, подключенных к выпускному патрубку ГБЦ. Отсоединяем их.
При помощи шестигранника «на 10» откручиваем болты(шпильки), крепящие ГБЦ к самому блоку.
Будьте внимательно, так как болты вынимаются вместе с шайбами.
Теперь можно демонтировать головку вместе со старой прокладкой.
Выкрученные болты следует проверить на растяжение. Их длина не должна быть больше, чем 135,5 мм. В противном случае — замените их на новые. Перед установкой рекомендуется смазывать их соответствующей смазкой или моторным маслом(подойдет отработка).
Поверхности нужно тщательно очистить от старой прокладки, прилипших ее частей. Соприкосновение головки и блока цилиндров должно быть ровным, без дефектов, иначе следует отшлифовать ГБЦ на станке. Проверьте все отверстия, в них не должно быть масла или охлаждающей жидкости.
Устанавливаемая новая прокладка должна быть сухой и чистой

При установке обратите внимание на масляное отверстие, которое должно располагаться между 3 и 4 цилиндрами.
В устанавливаемой ГБЦ клапаны первого цилиндра должны находится в закрытом положении.
Болты следует затягивать динамометрическим ключом строго в указанной на фото последовательности по следующей схеме: Первый проход — 20 Нм момент, второй — 70-85 Нм, третий — доворачивают на 90°, четвертый — еще на 90º. Затем сборка происходит в обратной последовательности

Распредвалы и коленчатый вал при этом следует зафиксировать в неподвижном состоянии, до тех пор, пока не будет установлен ремень ГРМ. Шкив распредвала устанавливается выступающей частью ступицы к двигателю.
В завершение необходимо отрегулировать натяжение ремня ГРМ и зазоры в клапанах.

Предлагаем Вам посмотреть видео про съем ГБЦ.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Прокладка ГБЦ представляет собой перфорированный лист из железа и асбеста или алюминиевого паронита с окантовкой по бокам и отверстиями под камеры цилиндров и соединительные болты. Главной задачей прокладки ГБЦ является уплотнение соединения плоскостей блока цилиндров. Вдобавок, прокладка поддерживает нужное внутреннее масляное давления в системе двигателя, а также не позволяет смешиваться охлаждающей жидкости и моторному маслу.

Как поменять прокладку головки блока цилиндров ВАЗ 2110 самому?

Когда пора менять?

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

• появление белого пара в выхлопных газах,
• внешние течи на соединениях ГБЦ тосола или моторного масла;
• масляные пятна в тосоле;
• большое количество масла в поддоне;
• появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Процесс замены (для 8 и 16 клапанных авто)

Замена прокладки ГБЦ на ВАЗ 2110 с 8-ю и 16-ю клапанами не сильно отличается и может быть выполнена самостоятельно. Поэтому достаточно разобраться в общем, как выполнить замену. Проводить работы удобнее на смотровой канавке или эстакаде. Заранее следует запастись набором инструментов и расходным материалом в виде новой прокладки.

Новый расходный материал для ГБЦ

Этапы

1. Сначала обесточиваем автомобиль: снимаем минусовую клемму на АКБ.
2. Затем отсоединяем приемную трубу глушителя.
3. Далее, демонтируем карбюратор на ВАЗ 2110.
4. На следующем этапе занимаемся электропроводкой: отсоединяем провода от свечей зажигания, отключаем разъемы датчиков температуры и давления уровня масла.
5. Отсоединяем от впускного коллектора трубу вакуумного усилителя.
6. На ВАЗ 2110 отсоединяем датчик-распределитель зажигания.
7. Вместе с топливным насосом демонтируем корпус вспомогательных агрегатов.
8. Далее, ослабляем крепежный болт натяжного ролика, снимаем ремень ГРМ и ролик.
9. Зафиксировав зубчатый шкив распредвала от проворачивания, откручиваем болт и снимаем шкив с помощью двух отверток.

Снимаем штив распределительного вала

• Откручиваем гайки, удерживающую заднюю крышку ГРМ и демонтируем ее.
• С помощью крестовой отвертки ослабляем хомуты и отсоединяем шланги, идущие к выпускному патрубку головки блока цилиндров.
• Используя шестигранник выкручиваем 10 крепежных болтов головки блока.

  Последовательно откручиваем все болты

• Винты вынимаются с шайбами.
• Демонтируем ГБЦ вместе с прокладкой.

  Снимаем головку блока для замены прокладки

• Винты относятся к многоразовым деталям, но, если они стали длиной более 135,5 мм, то их следует поменять на новые. Перед закручиванием в головку болты нужно смазать моторным маслом.
• Поверхности соприкосновения блока цилиндров и головки должны быть ровными без дефектов, сухими и чистыми, поэтому их нужно тщательно очистить от загрязнений и остатков предыдущей прокладки. Если есть какие-то явные дефекты, их нужно убрать. В резьбовых отверстиях не должно быть остатков масла и охлаждающей жидкости.
• Устанавливаемая прокладка также должна находиться в сухом и чистом состоянии. При установке следует проконтролировать, чтобы отверстие, через которое проходит масло, располагалось между 3-м и 4-м цилиндрами.
• Перед установкой ГБЦ нужно проверить, чтобы клапаны первого цилиндра были закрыты.
• Затягиваем болты, в соответствии со схемой, в четыре этапа.

  Закручиваем болты согласно схеме На каждом этапе болты затягиваются с определенным моментом:

• на 1-м — 20 Н·м;
• на 2-м — 69,4–85,7 Н·м;
• на 3-м нужно довернуть на 90 градусов;
• на 4-м проворачиваются окончательно на 90 градусов.

1. Далее, сборка продолжается в обратном порядке. При этом нельзя проворачивать распредвалы и коленвал, пока не будет установлен ремень ГРМ. Устанавливать шкив распределительного вала нужно так, чтобы выступающая часть ступицы была повернута к силовому агрегату.
2. После окончательной сборки нужно проверить все зазоры на клапанах и отрегулировать натяжение ремня ГРМ.

Таким образом, пользуясь данной инструкцией замену прокладки ГБЦ на ВАЗ 2110 не трудно выполнить, как с агрегатами, имеющими 8 клапанов, так и 16 клапанными двигателями.

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Симптомы и признаки пробитой прокладки ГБЦ

Самый явный и неоспоримый признак пробитой прокладки ГБЦ – это прострел наружу, то есть из под головки наружу вырываются газы. Не заметить сложно, будет очень громко.

Еще бывает вариант прострела между цилиндрами, допустим между вторым и третьим, снаружи такой прострел точно определить трудно, нужно мерить компрессию, по любому двигатель будет троить, и радуйтесь если причина троению двигателя и отсутствию компрессии в двух цилиндрах всего лишь пробитая прокладка ГБЦ, а не что-нибудь пострашнее.

Выхлопные газы в радиаторе, тоже как один из возможных признаков пробитой прокладки, но не всегда. Бывает что газики проходят через какую-нибудь маленькую трещину где то в головке или на стенке гильзы. В большинстве случаев двигатель будет работать вполне стабильно, единственно будет понемногу пропадать охлаждающая жидкость и выхлопная парить, а так в принципе ничего страшного, правда в дальнейшем, скорее всего, такой незначительный дефект разростется в полноценный прострел.

Итак, когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

1. Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
2. Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
3. Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
4. Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
5. Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Важно отметить, что перегрев двигателя из-за пробоя прокладки ГБЦ может привести к искривлению плоскости ГБЦ. Это свойственно в основном алюминиевым головкам, чугунные такими расстройствами не страдают, по крайней мере мне не встречались, они любят давать трещины

Искривление во-первых нужно обнаружить, и если оно есть, головку нужно шлифовать, не нужно шлифовать головку просто так для профилактики если она ровная.

Итак, прогорела прокладка ГБЦ или продуло прокладку головки блока цилиндров по сути не важно, суть одна, ремонт неизбежен. Причем болячка эта свойственна большинству двигателей, но вот как бывает, хозяева одинаковых машин могут по разному ответить на вопросы об опыте замены прокладки ГБЦ, у одного такого опыта может не быть вовсе, а другой уже может рассказать пару историй, как он ездил в сервис или менял сам

Причины прогорания прокладки

Причин, почему прогорает прокладка ГБЦ немного, а у нового двигателя всего одна – перегрев. Даже незначительное время работы мотора при температуре выше нормы может стать причиной этой неисправности. В данном случае прокладка может прогореть совсем немного, и неопытные автомобилисты не замечают первые появившиеся симптомы. В процессе дальнейшей эксплуатации прогар увеличивается, и признаки проявляется все сильнее. Из-за того, что многие владельцы машин обращаются к специалистам не после перегрева, а спустя некоторое время эксплуатации, когда неисправность становится явным фактом, они не связывают прогорание прокладки с имевшим место недавним перегревом и требуют от мотористов других объяснений почему прогорела прокладка ГБЦ.

При недостаточном объеме охлаждающей жидкости, можно не заметить незначительный перегрев головки, так как жидкость, циркулируя в системе, успевает охлаждаться в радиаторе, но при этом не успевает отводить тепло в нужном количестве. Приборы в авто показывают температуру охлаждающей жидкости, а не температуру деталей мотора. Таким образом, эксплуатируя машину с недостаточным уровнем тосола можно пропалить прокладку, не поняв, что причиной стал перегрев.

Бывает прогорание из-за некачественной прокладки, но это в большей степени касается двигателей после ремонта. На новых автомобилях это случается крайне редко. Еще на ремонтных моторах причиной подобной неисправности могут стать факторы, связанные с качеством проведенного ремонта:

• неудовлетворительное состояние привалочных поверхностей (плохо очищены остатки старой прокладки, раковины или царапины на плоскостях, деформация головки);
• неправильный момент затяжки болтов ГБЦ;
• нарушен порядок затяжки болтов ГБЦ;
• неправильно подобрана толщина прокладки (на моторах, где они бывают разных размеров).
