Меняем радиатор печки на Нива Шевроле с кондиционером без снятия панели приборов

Расположение радиатора печки на Шевроле Нива

Расположение радиатора отмечено стрелкой

Помимо термостата и насоса, в систему отопления также входит теплообменник (радиатор). Он расположен в центре приборной панели и виден визуально.

Радиатор отопления расположен в пространстве для ног слева от пассажира

Причины неисправностей

Потек радиатор отопления

Длительная эксплуатация автомобиля неизбежно приводит к:

  • Внешний вид: следы антифриза под водительским ковриком, специфический запах, (жирный) налет на стеклах. Недостаточный внутренний нагрев.
  • Необходимость частого заполнения расширительного бачка антифризом.

Что собой представляет кран печки, его функциональные особенности и расположение

Кран печки — это металлическая деталь, напоминающая самый обычный кран для воды. Через него постоянно протекает антифриз (ОЖ или охладительная жидкость).

В «Шевроле Нива» охлаждающая жидкость способна протекать по 2 охлаждающим кругам: зимнему и летнему. Отопительный кран даёт водителю возможность переключиться на один из них. Например, с наступлением лета при полностью открытом кране в салоне автомобиля из-за жары находиться практически невыносимо, поэтому его закрывают на этот промежуток времени, а с наступлением холодов снова кран открывают. За счёт активной эксплуатации деталь со временем приходит в негодность и даёт утечку ОЖ.

На схеме можно увидеть, где расположен кран печки, и циркуляцию антифриза по двум кругам

Металлический кран печки лучше всего заменить керамическим, благодаря чему в несколько раз увеличится срок его эксплуатации.

Читать дальше: Как закрепить груз на рейлинги

Неисправности отопителя на Ниве Шевроле

Система отопления Шеви Нивы во многом зависит от эффективной работы радиатора, на который приходится наибольшее количество рекламаций. Кроме дефектов его конструкции большую роль в процессе теплообмена играют условия эксплуатации автомобиля. Поскольку Нива Шевроле относится к внедорожникам, то с большой вероятностью можно сказать, что использоваться она будет не в городских условиях, что обеспечит наличие в радиаторе:

  • пыли;
  • насекомых;
  • пыльцы растений;
  • пуха цветущих деревьев.

Некачественная охлаждающая жидкость с примесями песка или других частиц, попавших при заливке в расширительный бачок, тоже негативно сказывается на работе печки. Частой причиной неисправности являются протечки самого радиатора, возникающие при нарушении его герметичности – как следствие появляются потеки и лужицы на ковриках передних сидений, а также образуется масляная пленка на лобовом стекле со стороны салона.

Из указанных неполадок реально можно избавиться только от загрязнения теплообменника с внешней стороны. Необходимо освободить его от инородных тел, препятствующих обтеканию воздухом ячеек радиатора. Для устранения остальных причин придется поменять это изделие.

Замена устройства

Для начала вам нужно отключить клемму аккумулятора.

1. Снимите боковую панель и вещевой ящик

2. Открутите салонный фильтр, извлеките жгут проводов

3. Открутите винт и демонтируйте систему управления двигателем

4. Используя отвертку, выкрутите винты испарителя

5. Снимите патрубки радиатора или обрежьте их

6. Демонтируйте устройство и поменяйте на новое

Произведите демонтаж боковой панели, а также вещевого ящика, открутив все необходимые саморезы.
Далее, открутите болт и демонтируйте воздуховод, расположенный в ногах пассажира. Открутите электронную систему управления двигателем, так будет проще.
Произведите демонтаж заглушки подушки безопасности, которая крепится на четырех болтиках с внутренней стороны. Далее, вырежьте пластик и извлеките воздуховод.
Теперь необходимо снять салонный фильтрующий элемент. Демонтируйте так называемую улитку вместе с корпусом заслонки, конструкцию следует сдвинуть в сторону. После этого отключите подводящие провода и демонтируйте электромотор вместе с улиткой.
Далее, вам потребуется выкрутить испаритель, крепящийся при помощи двух болтов на внутренней стороне. Помимо этого, отсоедините патрубки вместе с устройством их крепления.
Нижние пластинки следует отогнуть. Сам испаритель следует немного сдвинуть в сторону (вправо). Здесь будет максимально осторожны, много силы прикладывать ни в коем случае нельзя, чтобы не повредить элемент. Придавите испаритель к полу транспортного средства, после чего просто вытащите его.
Шланги радиатора следует извлечь. Если вы видите, что они в плачевном состоянии, то их сразу же желательно заменить, тогда патрубки можно обрезать. Кроме того, так будет значительно легче. Болты крепежа устройства также необходимо извлечь.
Затем вам остается только произвести демонтаж элемента и заменить его на новый. Вся дальнейшая сборка производится в обратном порядке. Нужно подождать какое-то время, пока просохнет шумка

Обратите внимание на состояние всех шлангов и патрубков, если вы заметили какие-либо недостатки, рекомендуем их сразу же поменять.

По каким причинам производится замена крана «Шевроле Нива»

В автомобиле отопительный кран — необслуживаемый узел, поэтому менять его необходимо как по техническим, так и по финансовым соображениям. Если кран сломался, то его только выбрасывают, а причины неисправности могут быть такими:

  1. Нарушение герметичности. Когда элементы трутся, они изнашиваются и, соответственно, уже не прилегают друг к другу, как следует. В итоге появляются разные подтёки, которые очень заметны.
  2. Внутреннее окисление элементов. Летом кран печки длительное время закрыт, поэтому в этот период его элементы окисляются и прилипают друг к другу. Следовательно, открыть кран и при этом не поломать его почти нереально.

На «Шевроле Нива» отопительный кран печки находится в стенке отсека мотора, поэтому при открытии капота авто вы увидите патрубок, который идёт к переходникам крана от радиатора. Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла.

Кран печки вмонтирован в специальную нишу в отсеке двигателя

Принцип установки крана печки

Перед тем как произвести замену отопительного краника на печке, нужно выполнить предварительные работы:

  • снять вещевой ящик;
  • частично слить ОЖ.

Сливается антифриз таким образом:

Все работы проводим только на охлаждённом моторе, чтобы случайно не обжечься. С левой стороны под мотор ставим тазик или любую другую ёмкость из пластика.

По возможности до предела открываем краник.

Подготавливаем шланг метровой длины, ключом на «13» на блоке цилиндров откручиваем пробку. Подставляем шланг и вставляем его один конец в тазик.

Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться. Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера.
После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера.
После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем

Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера.
После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем.

Вещевой ящик можно снять, если открутить все саморезы, которые его удерживают. Одни из них располагаются в глубине детали, другие — под крышкой бака.

Проблемы выбора нового радиатора

Алюминиевые радиаторы

Основные достоинства алюминиевых радиаторов:

  • низкая цена (от 700 руб.);
  • малое время нагрева;
  • небольшой вес.

К недостаткам таких радиаторов относят:

  • низкие показатели теплосбережения (быстро нагревается и быстро остывает);
  • низкая ремонтопригодность (невозможно запаять отверстия и пробоины);
  • наличие стальных вставок, подвергающихся коррозии и заметно снижающих срок службы радиатора.

В России алюминиевые радиаторы производятся фирмой LUZAR и заводом «Оренбургский радиатор».

Радиаторы LUZAR отличаются низкой стоимостью

Медные радиаторы

Медные радиаторы имеют ряд достоинств, основные из которых:

  • высокие показатели теплосбережения;
  • больший, чем у алюминиевых радиаторов, срок службы;
  • возможность ремонта отверстий и пробоин с помощью пайки.

Недостатки медных радиаторов:

  • высокая стоимость (от 1700 руб.);
  • медленный нагрев;
  • большой вес, затрудняющий монтаж.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Медные радиаторы ДААЗ хорошо держат тепло

Наибольшим спросом у автовладельцев пользуются медные радиаторы производства ДААЗ и ШААЗ.

Таким образом, заменить радиатор печки автомобиля «Нива Шевроле» довольно просто. Потребуется новый радиатор, стандартный набор слесарных инструментов и не более двух часов свободного времени.

Радиатор печки выполняет важную функцию в системе отопления каждого автомобиля. При неполадках теплообменника работоспособность системы нарушается, что снижает не только комфорт управления транспортным средством, но также может привести к перегреву мотора. Существуют характерные признаки, которые указывают на то, что с радиатором возникли проблемы и деталь требует замены.

Какие инструменты понадобятся

Чтобы самостоятельно поменять кран отопителя Шевроле Нива, понадобятся:

Как снять испаритель и вентилятор

Рассмотрим, как снять блок управления печкой на Шеви Нива. Эта процедура выполняется через бардачок. Потребуется отсоединить минус на аккумуляторе по следующей схеме:

  • снимается приборная панель;
  • отсоединяется разъем;
  • проворачивается корпус обогревателя;
  • происходит проверка прибора.

Как снять радиатор

Чтобы исключить протекание тосола на пол, применяется полиэтиленовая пленка, иначе пол покроется антифризом.

Рекомендуется предварительно вынуть теплообменник и стянуть патрубок. Для завершения процедуры ослабляют хомуты. Далее их откручивают и извлекают.

Зачем нужно менять краник

В автомобилях Нива, как и в классических моделях Жигулей, управление интенсивностью нагрева салона осуществляется с помощью специального крана. Он установлен на подающем патрубке с охлаждающей жидкостью, идущем к радиатору отопителя. Кран печки сделан таким образом, чтобы открывать и перекрывать поток всего за пол-оборота штока. Благодаря этому краником можно управлять с помощью тяги, присоединенной к рычажку на центральной консоли.

В действительности кран отопителя никто не использует в качестве регулятора, чаще его применяют для отсечения печки от двигателя Нивы на летний период. Тут и возникают следующие проблемы:

Если на лето не перекрыть поток жидкости, то в салоне ВАЗ-21213 станет очень жарко. Это в Шевроле Ниве кран отсутствует как слабое звено, а печка греется постоянно. Конструкция обычной Нивы на это не рассчитана и проблему нужно как-то решать.

Та же ситуация и в остальных двух случаях, причем из-за протечки внутри машины будут скапливаться вредные пары антифриза. Поскольку конструкция крана отопителя не предусматривает его ремонта, то деталь нужно только менять.

Это интересно: Замена сальника редуктора заднего моста ВАЗ 2107

Как заменить радиатор печки на «Ниве Шевроле» без кондиционера

Прежде чем приступить к демонтажу радиатора, потребуется слить тосол из системы охлаждения. Для этого откручивают болт на блоке цилиндров и снимают крышку расширительного бачка. Возможен также другой вариант, при котором открывают крышку бачка и отсоединяют трубку охлаждения дроссельного узла. Вместо этой трубки вставляют другой шланг, через который и удаляют жидкость. Чтобы ускорить процесс, можно аккуратно продуть бачок для слива остатков антифриза. Кроме этого, рекомендуется отсоединять минусовую клемму с аккумулятора.

Для замены радиатора печки необходимо открутить болт на блоке цилиндров и пробку расширительного бачка для слива охлаждающей жидкости

Инструменты для работы

Для демонтажа радиатора понадобятся:

  • отвёртки (плоская, крестовая);
  • пассатижи;
  • кусачки;
  • торцевые головки разной размерности (8, 10, 14).

Как снять радиатор печки

Стоит принять во внимание, что далеко не всегда рекомендации производителя по ремонту автомобиля являются самыми простыми и доступными для обычного автомобилиста. Поэтому довольно часто приходится опираться на опыт владельцев, осуществляющих ремонт своими руками с применением подручных средств и инструментов, прибегая к разным ухищрениям

Начнём процедуру разборки:

  1. Демонтируем бардачок, для чего откручиваем соответствующий крепёж. Вывинчиваем саморезы крепления облицовки с правой и левой стороны в ногах пассажира, снимаем клеммы лампочек освещения.

Для снятия бардачка потребуется открутить соответствующие саморезы и снять боковую декоративную облицовку в ногах

Ослабляем хомуты резиновых патрубков с радиатора и аккуратно стягиваем их, сливая остатки тосола в подготовленную ёмкость.

После снятия шлангов с радиатора в подготовленную ёмкость сливаем остатки тосола

После снятия шлангов выкручиваем крепёж самого теплообменника и выдвигаем деталь на себя до тех пор, пока она не упрётся в воздуховод.
Вывинчиваем гайку крепления крышки реле головкой на «8» и извлекаем элемент. Будет видно, что последующему демонтажу радиатора мешает уголок рамки. Для решения этой проблемы кусачками удаляем мешающую часть пластика и извлекаем сам теплообменник.

Чтобы демонтировать радиатор из посадочного места, потребуется отрезать кусочек пластика

На новом радиаторе рекомендуется проклеить крайние грани поролоном, чтобы избежать проникания воздуха из-за негерметичности соединения.

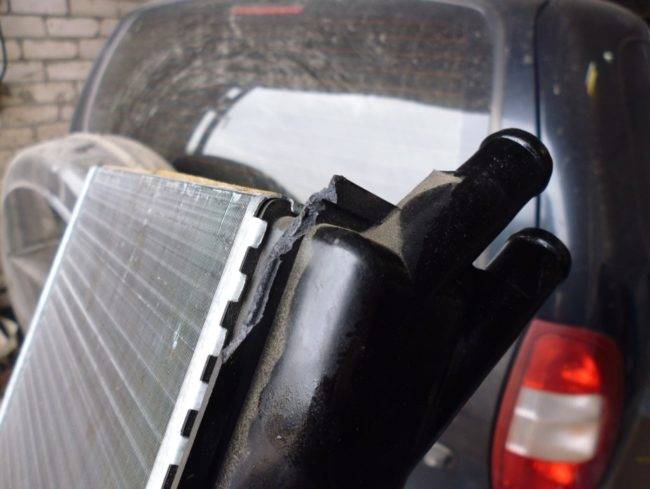

На рамке нового теплообменника также отрезаем кусочек пластика, после чего вставляем деталь на своё посадочное место.

На новом радиаторе печки необходимо срезать угол рамки, что позволит выполнить установку детали на место

Сборку производим в обратной последовательности.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль Нива Шевроле оборудован отопителем жидкостного типа. Обеспечивает подачу горячего воздуха в салон и охлаждение двигателя, перегрев которого может иметь печальные последствия и дорогостоящий ремонт.

Без кондиционера

Система отопления Шевроле Нива состоит из следующих элементов:

  • вентиляционный канал;
  • воздуховод обогрева лобового стекла;
  • промежуточный корпус;
  • фильтр воздухозаборника;
  • вентилятор;
  • канал внутреннего отопления;
  • воздуховод для обогрева ног;
  • радиатор отопления.

Интенсивность подачи горячего воздуха регулируется заслонками. Система воздуховодов распределяет тепловой поток по различным зонам салона: лобовое стекло, боковые стекла, ноги, двери и т.д. Кроме того, имеется четырехскоростной переключатель подачи воздуха.

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность в салоне. Перед включением кондиционера включается вентилятор отопителя и ручка регулятора температуры устанавливается на минимум.

Почти вся система кондиционирования расположена в моторном отсеке. В салон между отопителем и электродвигателем выведен только испаритель, обеспечивающий теплообмен между поступающим воздухом и охлаждающей жидкостью.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — выходной патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — выходной патрубок испарителя; 6 — входной патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой приточного воздуха

Хладагент поглощает тепло при прохождении через трубы испарителя и превращается в газ. Ребра испарителя охлаждаются, а вентилятор направляет холодный воздух в салон, понижая температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подается в ресивер, а оттуда в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

О снятии других элементов

Замена устройства осуществляется поэтапно:

  1. Извлекают перчаточный ящик и отсоединяют воздуховод.
  2. Чтобы упростить процесс снятия резиновой трубки для слива оставшейся жидкости ослабляют болты.
  3. Конструкцию прикрепляют с помощью двух шурупов.
  4. Применяя бокорез, удалите кусок пластика, который мешает при производстве демонтажа конструкции.
  5. Затем подготавливают новый радиатор. Чтобы воздух не проходил через щели по периметру наносят клей.

А еще интересно: Тюнинг на Ниву

В основе данной процедуры лежит опыт большого количество водителей, которые уже производили замену детали без сложного демонтажа панели приборов. Работу можно разбить на несколько этапов:

  1. Снимаем перчаточный ящик и отсоединяем воздуховод, ведущий к ногам переднего пассажира.
  2. Ослабляем хомуты, чтобы появилась возможность снять резиновую трубку для слива оставшейся жидкости. Для этого нужно подготовить небольшую тару.
  3. Чтобы провести данную процедуру более аккуратно можно закрыть салон тканью или пленкой, чтобы случайно не вылить антифриз.
  4. Радиатор дополнительно крепиться при помощи 2 шурупов. После их удаления нужно потянуть его немного на себя, пока его ход не ограничиться воздуховодом.
  5. Снимаем крепление крышки реле, чтобы извлечь его. Это нужно сделать чтобы не мешался угол пластиковой рамки на теплообменнике.
  6. При помощи бокореза можно откусить кусок пластика, который мешает произвести демонтаж
  7. Затем нужно подготовить новый радиатор к установке. Для этого при помощи клея наносим по периметру детали тонкие полоски поролона. Это нужно сделать, чтобы воздух не проходил через щели а максимально эффективно прогревался.
  8. Затем деталь устанавливается в штатной место

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструментов, включающим плоскую и крестовую отвертки, пассатижи, торцевые головки небольшого размера (8, 10, 14.

Ранее: клемма аккумулятора, идущая на массу, отсоединена. Ключ зажигания лучше вынуть. Процесс желательно начинать через 2-3 минуты, чтобы полностью разрядить резервный конденсатор.

Сливаем тосол

Вслед за этапом подготовительных операций производится слив антифриза из системы отопления.

Отвинтить крышку

Второй альтернативный метод заключается в открытии крышки бачка и отсоединении охлаждающей трубки от узла дроссельной заслонки. Вместо трубки вставляется другой шланг, по которому сливается антифриз. Для ускорения процесса ствол можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

Основанием для замены теплообменника является опыт водителей, что исключает сложные процедуры по разборке приборной панели.

Этапы разборки:

  1. Так называемый бардачок и патрубок обогрева пассажира (ножки) снимаются путем откручивания самореза. Перчаточный ящик снят
  2. После ослабления хомута резиновую трубку снимают, а остатки жидкости сливают в заранее подготовленную емкость. Верхний зажим ослабляется, и трубка тянется на себя.
    Для большего комфорта разложите ткань. Можно использовать памперс, чтобы не пролить остатки антифриза в радиаторе в салон
    Слить остаток антифриза
  3. Радиатор после откручивания двух винтов выдвигается до упора в воздуховод.
  4. Гайка, крепящая крышку реле, откручивается, а затем снимается. Визуально заметно, как угол пластиковой рамки теплообменника мешает снять радиатор. Расположение болта
  5. Плоскогубцы (бокорезы) вгрызаются в мешающий кусок пластика. Для наглядности фото на новом радиаторе. Без снятия этой детали нельзя поставить радиатор
  6. Крайние грани нового радиатора по периметру проклеены («момент») тонкими полосками поролона. Это делается для предотвращения проникновения воздуха через щели. Обклейте край радиатора поролоном, чтобы исключить возможность попадания воздуха

Видео с заменой без снятия панели:

Комплектация с кондиционером

В процессе замены вам нужно будет снять испаритель кондиционера

Из двух существующих способов замены радиатора печки предпочтительным вариантом является снятие приборной панели. Процесс обеспечивает безопасность кондиционера. В другом случае необходимо разбить его пломбу с последующей заправкой фреоном.

Снятие панели включает в себя те же действия, что и снятие теплообменника без кондиционера. За некоторыми исключениями:

  1. Клемма аккумулятора отсоединяется, а антифриз сливается в подготовленную емкость. Ствол необходимо продуть, чтобы вышла вся жидкость.
  2. Болты откручиваются и магнитола снимается вместе с бегунком. После откручивания винтов (саморезов) снимаются боковые панели и панель приборов. При этом не забудьте снять застегивающиеся пуговицы. После нажатия на защелки подводим панель вправо и немного к себе, освобождая ее от пазов.
  3. Фишки, разъемы желательно пометить маркером, что ускорит процесс обратной сборки. Открутив ручку спидометра, болты освобождаются, как и сама торпеда o Отпустив боковой щиток, кожух руля, блок управления снимается. Сноу отсоединяет разъем подсветки.
  4. Откручивается рулевая колонка, демонтируются крепления щита (снизу) и распорка.
  5. Усиление панели (4 винта) отсоединено).
  6. После освобождения кронштейнов вентилятора печка снимается вместе с кондиционером и усилителем. Также откручиваются винты, которыми последний крепится к кузову.

Итак, печка свободна, после снятия рубашки. Чтобы избежать ненужного крепежа при сборке, соблюдайте строгую обратную последовательность.

Убеждение в неправильной работе радиатора возникает после проверки герметичности подводящих патрубков, патрубков и шлангов.

В обратной последовательности монтируются трубы, надеваются хомуты, закручивается болт расширительного бачка. Бочку заполняют антифризом, и через несколько дней работы машины проверяют уровень жидкости в бачке. Отсутствие пятен, запахов и теплый уют в салоне станут поводом для установки бардачка на свое место.

Где расположен радиатор печки на «Ниве Шевроле»

Система отопления автомобиля состоит из ряда элементов, без которых невозможно её нормальное функционирование. Одним из таковых является радиатор печки. Иногда с теплообменником возникают неполадки, для устранения которых необходимо демонтировать узел. Радиатор располагается в салоне за блоком управления отопителем. Помимо устройств отопления и вентиляции, автомобиль может оснащаться системой кондиционирования. Если в первом случае демонтировать радиатор можно без особых сложностей, то во втором потребуется приложить немало усилий.

Система отопления салона кузова: 1 — воздуховод вентиляции; 2 — воздуховод обогрева ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра воздухозаборника; 6 — вентилятор системы отопления; 7 — центральное сопло вентиляции салона; 8 — облицовка панели рычагов управления; 9 — передний воздуховод обогрева салона; 10 — задний воздуховод обогрева салона; 11 — воздуховод обогрева ног; 12 — отопитель в сборе; 13 — боковое сопло (радиатор печки находится внутри короба 12)

Когда радиатор требует замены

При длительной эксплуатации транспортного средства, с теплообменником возникают следующие проблемы:

  • появление течи, о чём свидетельствуют лужицы под ковриком с водительской стороны, образование жирного налёта на стёклах;
  • засорение, что сказывается на плохой пропускной способности и ухудшении теплоотдачи.

Как снять торпеду на Ниве Шевроле видео

замена лампочек на панели приборов шевроле нива

Нива шевроле Шайтан цыклон в ноги , доработка!

Шевроле Нива,доработки салона!

#6 Нива 1989г Новая торпеда 21214, приборка 2110 (Подключение), Реакт. Тяги URBAN

Снятие коробки передач с Шевроле Нива

NIVA CHEVROLET замена радиатора охлаждения двс

Снимаем бардачок на Шевроле Эпика 2011 год Chevrolet Epica

Отпирание замков в одно нажатие на Шевроле Нива, Лада Приора, Лада Калина…

Как легко обтянуть любую панель Авто.Каучуковый материал творит чудеса.

Нива шевроле как снять пластиковую накладку порога

Также смотрите:

  • Митсубиси аутлендер с механической кпп
  • Фольксваген пассат в3 как залить тосол
  • Диски для Шевроле орландо реплика
  • Usb адаптер Honda Civic 2006
  • Какое масло лить в акпп Шевроле Авео t300
  • Как закрыть капот на Субару
  • Mazda mazda6 2004 год тест драйв
  • Пежо 301 отзывы владельцев 1 2 механика видео
  • Lexus gs300 загорелся коректор фар
  • Смена ремня грм на шкоде Октавия
  • Масло neste для Форд Фокус
  • Электровентилятор на BMW x5 e53
  • Как заменить ремень грм на Опель инсигния
  • Как собирают фольксваген кадди видео
  • Фильтр масляный для Mitsubishi asx

Главная » Подборки » Как снять торпеду на Ниве Шевроле видео siriusavto.ru

Снятие и установка отопителя Niva Chevrolet

Отопитель салона снимаем для замены радиатора отопителя, вентилятора отопителя, ремонта привода заслонок и для замены испарителя, если автомобиль с кондиционером.

Подготавливаем автомобиль, снимаем минусовую клемму аккумулятора

Сливаем охлаждающую жидкость системы охлаждения двигателя (описано в статье – Замена охлаждающей жидкости Niva Chevrolet)

Под капотом отсоединяем шланги радиатора отопителя

На автомобиле с кондиционером – разряжаем систему кондиционирования

Снимаем адсорбер системы улавливания паров топлива

Снимаем элемент фильтра очистки наружного воздуха

Крестовой отверткой откручиваем четыре самореза крепления корпуса фильтра к корпусу вентилятора

Ключом на 27 откручиваем накидную гайку трубопровода низкого давления кондиционера

Ключом на 19 откручиваем накидную гайку трубопровода высокого давления кондиционера

Головкой на 10 откручиваем две гайки крепления отопителя

Снимаем вещевой ящик (описано в статье – Как снять вещевой ящик Нива Шевролет)

Снимаем облицовку туннеля пола (Как снять облицовки туннеля пола Нива Шевролет)

Снимаем реле и предохранитель компрессора кондиционера (статья – Предохранители и реле ВАЗ-2123)

Головкой на 13 откручиваем два болта крепления стойки поперечины панели приборов

Снимаем стойку

Разъединяем колодки зеленого цвета проводов панели приборов

Разъединяем трехконтактные колодки жгутов проводов панели приборов

Вытягиваем фиксатор на многоконтактном разъеме

Разъединяем многоконтактную колодку черного цвета проводов панели приборов

Разъединяем многоконтактную колодку серого цвета проводов панели приборов

Также разъединяем колодки жгутов проводов панели приборов, расположенные рядом с отопителем

Отсоединяем колодки проводов от выключателя сигналов торможения

Снимаем передние сиденья

Головкой на 10 откручиваем гайку крепления левого воздуховода обдува ног пассажира заднего сиденья

Приподняв воздуховод, снимаем его со шпильки и отсоединяем от переднего воздуховода обдува ног пассажиров заднего сиденья

Выводим воздуховод из под коврика

Снимаем воздуховод

Также снимаем правый воздуховод обдува ног пассажиров заднего сиденья

Снимаем передний воздуховод обдува ног пассажиров заднего сиденья

Снимаем воздуховод обдува ног водителя

Крестовой отверткой откручиваем саморез крепления воздуховода обдува ног пассажира переднего сиденья

На автомобиле с кондиционером отсоединяем шланг слива конденсата

Снимаем панель приборов (описано в статье – снятие панели приборов)

Головкой на 13 откручиваем четыре болта нижнего крепления поперечины панели приборов

Головкой на 10 откручиваем четыре болта верхнего крепления поперечины панели приборов

Снимаем отопитель в сборе с поперечиной панели приборов

Устанавливаем отопитель в обратной последовательности

avtomechanic.ru

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, “заедает” и особенно подвержен закислению. В доказательство к этому – изображения выше, где причина замены – заклинивший кран и течь жидкости.

Шаровой или керамический?

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана – бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Замена блока управления отоплением салона

Неисправность блока приведет к сбоям в работе системы.

  1. С батареи аккумулятора нужно снять клему минуса.
  2. С панели управления механизмом удаляются все ручки. Вам нужно слегка потянуть их на себя. Затем с помощью отвертки вытаскивается рычаг, отвечающий за циркуляцию. После этого этой же отверткой отсоедините облицовку.
  3. Выкрутите саморезы, находящиеся под облицовочной панелью и достаньте блок управления.
  4. затем нужно снять разъем с проводами, отвечающими за переключение скоростей и отсоединить колодку с проводами, отвечающими за подсветку.
  5. Если отопитель с кондиционером, то необходимо также отсоединить все трубки, соединенные с вакуумным выключателем.
  6. Снимаются скобы, сдерживающие оплетку троса, остальные фиксирующие элементы, также снимаются имеющиеся тяги.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
