Замена реле регулятора генератора на Лада Калина: фото, видео

Общее описание

В принципе генератору Приоры неплохой. Но его мощности недостаточно на моделях класса люкс с установленным кондиционером. Вы можете услышать совет поставить дополнительный диодный мост. Но, к сожалению, этот вариант подходит тем, кто разбирается в электрических схемах и дружит с паяльником. Наиболее простой способ – это установить трехуровневый регулятор напряжения.

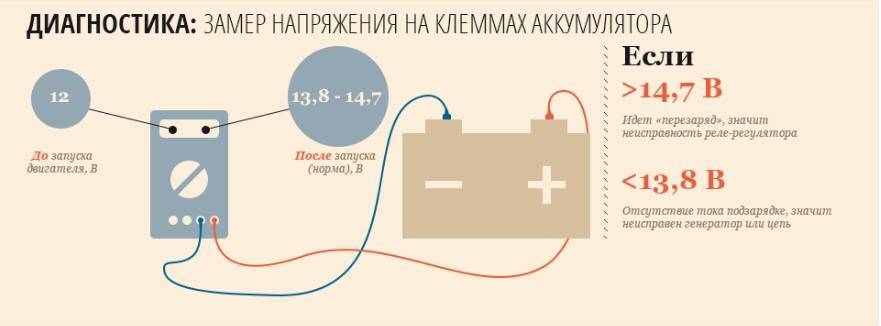

Для начала необходимо проверить работу генератора. Замерьте напряжение на плюсовом выводе генератора и клеммах АКБ. Без нагрузки напряжение должно быть не менее 13,8 вольта, под нагрузкой – не ниже 13,5. Идеальный вариант при низких температурах в зимний период 14,8-14,3 вольта. Если есть разница в показаниях, то следует зачистить контакт на выводе генератора. Это можно сделать металлической щеткой или наждачной бумагой. Если же параметры ниже допустимых, то следует проверить состояние щеток на генераторе и задуматься о замене регулятора напряжения.

ГенераторЛада Калина

На автомобили устанавливают генераторы 9402.3701-06 или 5132.3771 Генератор — синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от коленчатого вала двигателя поликлиновым ремнем.

Технические характеристики генератора
Максимальный отдаваемый ток (при 14 В и 6000 мин-1), А	85 или 90
Напряжение, В	14,4-15,1
Передаточное отношение двигатель—генератор	1:2,4
Направление вращения (со стороны привода)	Правое

Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в задней крышке установлен с небольшим зазором. Передний подшипник установлен в передней крышке генератора с небольшим натягом и закрыт прижимной пластиной, на валу ротора посадка подшипника скользящая. Задняя часть генератора закрыта пластмассовым кожухом.В статоре генератора расположена трехфазная обмотка. Концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести (или восьми) кремниевых диодов (вентилей): «положительных» и «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью («положительные» и «отрицательные» — на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на вале ротора. Питание к обмотке возбуждения подводится через две щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).Регулятор напряжения — неразборный, при выходе его из строя заменяют щеткодержатель с регулятором в сборе.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор.При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» или «D+» генератора и «+» регулятора) подводится через сигнализатор и резисторы в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей. Азартные развлечения сейчас предлагают различные игровые интернет порталы. Доступные лицензированные сайты казино в России на edgarpoe.ru может выбрать любой пользователь. Проверенные адреса игорных онлайн заведений, представленные здесь, могут использовать гости из разных стран. На них смогут комфортно отдыхать и российские поклонники азарта.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора. Обратное включение приведет к пробою вентилей генератора. При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты схемы.Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например при проверке мегомметром) может вызвать повреждение вентилей. При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения.

Детали крепления генератора:1 — верхний болт;2 — гайка;3 — кронштейн генератора;4 — гайка;5 — втулки;6 — нижний болт.

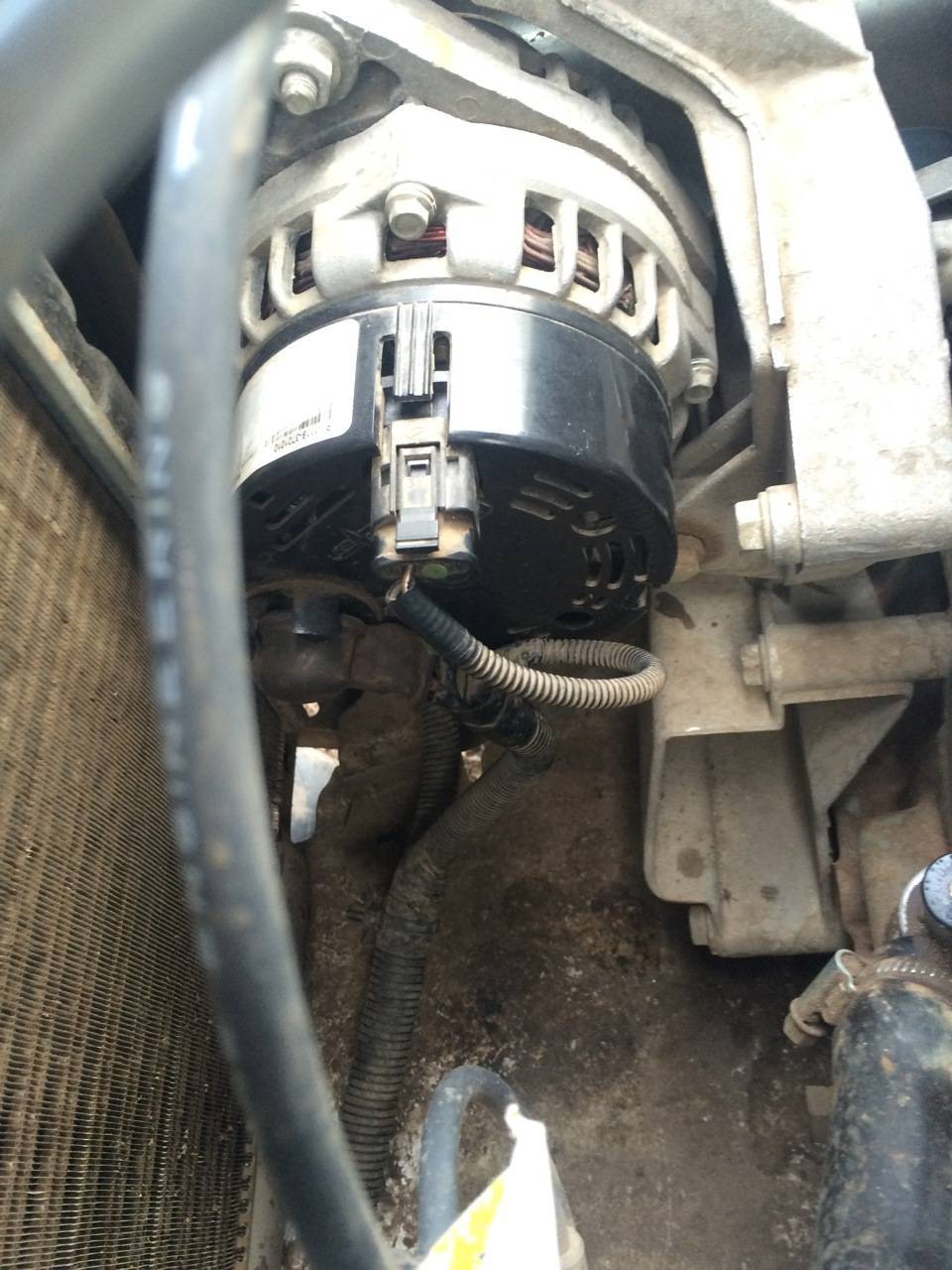

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта удерживается от проворачивания двумя выступами на кронштейне. Гайка нижнего болта установлена в шестигранном углублении кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка.

содержание .. 220 221 222 223 224 225 226 227 228 229 ..

Признаки неисправности

Признаки, при появлении которых нужно проверить реле регулятора напряжения генератора «Приора» 115А:

после включения зажигания не загорается контрольная лампочка;
постоянно горит индикатор аккумулятора, указывая на отсутствие зарядки;
яркость свечения фар зависит от оборотов двигателя;
автомобиль плохо заводится;
на высоких оборотах гаснут индикаторы приборной панели.

При выходе из строя регулятора напряжения генератора «Приора» с кондиционером аккумулятор может не заряжаться вообще или перезаряжаться. Оба варианта плохо влияют на продолжительность службы батареи.

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

длина осматриваемого элемента;
если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

Стоимость новых комплектующих для Приоры не превышает 150 рублей, конечно, можно найти и более дешевые щетки для генератора, но навряд ли такие элементы прослужат верой и правдой длительный период времени, и такая экономия приведет к повторной процедуре замены этих комплектующих.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

В последнее время на станциях технического обслуживания автомобилей всё больше применяют европейский стандарт ремонта. То есть не заменяют чаще всего узел целиком без попыток мелкого ремонта. Но есть некоторые операции, которые продолжают производить и сейчас. Одна из них – замена щёточного механизма генератора. И «Приора» здесь не исключение.

Замена ролика и щеток

Если слышно шуршание, поступающее от натяжного ролика ремня генератора Лада Калина, то необходимо проверить его исправность и заменить.

Для выполнения этой процедуры нужно использовать набор ключей и отвертку с плоским лезвием. Замена ролика — это совсем несложная процедура. Для выполнения ее необходимо сначала ослабить натяжение ремня путем выкручивания штока. Затем плоской отверткой поддевается защитный колпачок ролика и откручивается болт, крепящий подшипник к кронштейну.

Со старого ролика снимаются втулка и шайба, затем они устанавливаются на новый ролик. Вся конструкция в сборе ставится на место старого ролика и закрепляется болтом. Далее должным образом натягивается ремень и запускается двигатель автомобиля, чтобы проверить, как работает новый ролик. После замены ролика никаких посторонних шумов со стороны генератора Лады не должно быть слышно.

Одна из причин того, что слабо заряжается аккумулятор — это изношенность щеток генератора. Для устранения этой неисправности не требуется замена генератора целиком, достаточно поменять лишь щетки. Чтобы проверить их состояние, необходимо щетки снять и осмотреть. Делать это можно как при установленном генераторе, так и при снятом.

Чтобы не было замыкания при выполнении этой процедуры, необходимо снять минусовую клемму аккумулятора. После этого снимается защитная крышка устройства и извлекается штекер питания при помощи плоской отвертки. При этом нужно следить за тем, чтобы не оторвалась пайка от регулятора напряжения.

Проверка и замена регулятора напряжения Лада Приора

На генераторе 5102.3771 установлен регулятор напряжения мод. 5102.3771.060.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

1. Отведите резиновый чехол и подсоедините «плюсовый» провод воль аккумуляторной батареи, а «минусовый» провод подключите соответственно к клемме «минус».

2. Пустите двигатель и включите фары автомобиля.

3. Через 15 мин работы двигателя на средних оборотах замерьте напряжение, оно должно быть в пределах 13,8–14,4 В.

Если наблюдается слабая зарядка (напряжение не укладывается в заданные пределы):

4. Проверьте напряжение непосредственно на силовом выводе (шпильке) генератора относительно его корпуса («массы»).

Если напряжение на шпильке генератора соответствует норме, проверьте напряжение на силовой клемме.

Если тестер показывает различные значения напряжения, то зачистите контакт силовой клеммы и надежно затяните гайку, после чего повторите измерения.

После профилактических воздействий разница значений напряжения между шпилькой и клеммой должна снизиться до нуля.

Если показания тестера одинаковы, т.е. в норме, то аналогичным образом, описанным выше, проверьте напряжение на предохранителях F4 и F6, их контактных колодках и в месте крепления жгута «плюс» аккумуляторной батареи к общей «плюсовой» шине основного блока предохранителей.

Если напряжение на шпильке генератора не соответствует норме, проверьте натяжение ремня привода генератора и при необходимости отрегулируйте натяжение.

Если напряжение снова не соответствует норме, замените регулятор напряжения.

5. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

6. Отсоедините колодку с проводом от вывода «D+» генератора.

7. Отведите резиновый чехол, отверните гайку.

8. Отсоедините провода от контактной шпильки.

Работу по замене регулятора напряжения выполняют на генераторе, установленном на автомобиле.

Для наглядности генератор снят с автомобиля.

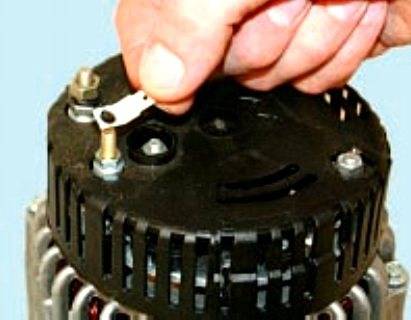

9. Отверните гайку крепления клеммы цепи возбуждения генератора

10. Снимите клемму.

11. Отверните три гайки крепления пластмассового кожуха генератора.

12. Снимите кожух.

13. Отверните две гайки крепления корпуса регулятора напряжения.

14. Отверните винт крепления клеммы регулятора к шине «D+» выпрямительного блока.

15. Снимите регулятор напряжения с генератора.

Так выглядит снятый с автомобиля регулятор напряжения в сборе со щеткодержателем.

16. Проверьте легкость перемещения щеток в щеткодержателе и их выступание.

Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем.

17. Установите регулятор напряжения в порядке, обратном снятию.

Как заменить генераторную установку?

Как снять генератор? В некоторых случаях ремонт генераторного узла нецелесообразен или не способен восстановить функционал устройства.

Здесь требуется замена. Сам процесс не является замысловатым мероприятием, поэтому не отнимет у владельца Лада Калина много времени.

Для успешной операции замены нам потребуется:

Демонтировать ремень, предварительно ослабив натяжной элемент.
Произвести отсоединение штекера вместе с клеммами кабелей.
Отвинтить гайку, фиксирующую верхнюю секцию агрегата, и извлечь болт.
Таким же способом достать болт внизу устройства.
Извлечь генераторный узел из подкапотного пространства.

Замена и установка нового устройства осуществляется по обратному алгоритму.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Самостоятельный разбор узла и проведение ремонта

Для проведения разбора генераторного узла необходимо запастись накидными и рожковыми гаечными ключами, трещотками с головками, удлинителем с воротком. Желательно выполнять снятие элементов на поверхность белой бумаги. Это поможет не потерять мелкие металлические детали (гайки, болты).

Технология проведения демонтажа генератора автомобиля:

При последовательной разборке проводится оценка состояния подшипников, контактов, регулятора напряжения, осмотр оплетки ротора и статора и «прозвон» диодов, зачистка контактов, смазка мест трения.

После самостоятельного ремонта агрегата и замены неисправных деталей можно проводить его сборку.

Звенящий или шуршащий звук из-под капота

Внутри генератора установлены подшипники качения. Эти детали испытывают высокие нагрузки и работают в условиях повышенных температур. Ресурс их относительно невелик. По прошествии некоторого времени эти детали сильно изнашиваются и теряют смазку, что приводит к появлению шума, перекосу и подклиниванию ротора, либо к полному разрушению подшипников. Ещё одной причиной шума может быть изношенная обгонная или демпферная муфта. Она также работает относительно недолго, может деформироваться и перестать выполнять свою функцию. Обе неисправности невозможно устранить без снятия и разборки генератора.

Какие признаки укажут, что щетки генератора вышли из строя

длина осматриваемого элемента;
если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

максимум генерируемой силы тока – 85-90 Ампер;
рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
передаточное число вращения мотора и ротора – 1:2,4;
правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению. Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина. Заднюю часть устройства защищает пластиковый кожух.

Меняем подшипники в Ладе Калине

Выпрямительные блоки, присутствующие в конструкциях генераторных установок модельного ряда «АвтоВАЗа», за время эксплуатации удостоились немалого числа негативных отзывов. Это утверждение также справедливо для рассматриваемой нами Лада Калина. Эти модули могут огорчить поломкой уже при пробеге в 10 тыс. км, что предполагает ремонт или замену устройства. Также на практике выявлено: причиной большинства неисправностей выступает кронштейн генераторной установки. Впрочем, подшипники также могут прийти преждевременно в негодность. Отрадно, что с такой проблемой владельцы в состоянии справиться самостоятельно.

Для осуществления ремонта генераторного модуля потребуется его предварительная разборка. С этой целью шуруповертом «захватываем» наконечники кабелей статора и незначительно вытягиваем их из пружин, присутствующих в диодном мосту. Далее следует открутить болты, удерживающие сам мост. Вдобавок отвинчиваем соединяющий болт.

Разобрав корпус генераторной установки LADA Kalina, прибегаем к проверке целостности заднего подшипника. Здесь потребуется покрутить его внешнюю обойму. Если она вращается без ощутимых затруднений и звуков, а также не склонна издавать люфт, то констатируем исправность подшипника. Когда малейшие признаки износа налицо, меняем его без раздумий.

Дальнейшим действием будет демонтаж кронштейна генераторного узла. Тем же шуруповертом поддеваем статор и вынимаем из обшивки. В конструктиве кронштейна присутствует подшипник, который также подлежит ревизии и замене (при необходимости).

Подшипник передней части генератора LADA Kalina завальцован внутри обшивки. Производитель не рекомендует прибегать к его замене. Однако мастера все же советуют выполнять эту процедуру, поскольку при поломке придется заменить генератор целиком, что весьма недешево.

Снять данный подшипник можно, однако предварительно придется извлечь шкив и присутствующую здесь пробку. Далее, применяя молоток с резиновым бойком, производим выемку ротора. Заметим, что фронтальную обшивку изделия придется зажать тисками. Подшипник извлекаем с особой аккуратностью.

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу
