Замена ремня генератора Лада Гранта

Замена ремня генератора Лада Гранта требуется раз в 30 тысяч километров. Дело в том, что ремень не имеет регулировки и считается одноразовым расходником. Ремень генератора на Lada Granta при большом желании можно поставить и второй раз, но производитель этого не допускает. Сегодня подробно расскажем о замене ремня собственными силами.

Игнорировать периодическую замену не стоит. Изношенный, проскальзывающий ремень может не передавать необходимый крутящий момент для нормальной работы генератора, но и лопнуть в самое неподходящее время. Тогда вся нагрузка ляжет на аккумуляторную батарею, которая довольно быстро разрядится. В отдельных случаях, это может привести к «смерти» аккумулятора. Тогда вам придется купить акб, а он стоит гораздо дороже, чем обычный ремень. Так что с финансовой точки зрения, лучше не доводить ситуацию до неисправности.

Схема привода генератора Лада Гранта.

  • 1 — шкив привода генератора
  • 2 — шкив генератора
  • 3 — ремень генератора

Все довольно элементарно. В приводе участвуют всего 2 шкива. Данный ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. В критических ситуациях (например, при ремонте в пути) допускается снятие и повторная установка ремня. В дальних поездках рекомендуется иметь в запасе новый ремень привода генератора.

Маркировка ремня привода генератора Лада Гранта 6 РК 823 (шестиклиновой, длина 823 мм). Для замены ремня ножом разрезаем старый ремень и снимаем его.

Головкой «на 13» отворачиваем на несколько оборотов болт нижнего крепления генератора (для наглядности показано на снятом двигателе).

Тем же инструментом отворачиваем гайку и вынимаем болт верхнего крепления генератора.

Далее нам необходимо повернуть генератор так, чтобы верхняя проушина крепления генератора зашла за выступ на кронштейне.

Прижав генератор Granta к кронштейну привязываем его проволокой к гайке крепления крышки головки блока цилиндров.

Надеваем ремень на шкив 2 генератора и верхнюю часть шкива 1 привода генератора.

Включаем пятую передачу в коробке передач и, прижимая ремень к шкиву привода генератора, толкаем автомобиль назад до тех пор, пока ремень не наденется на шкив. Отвязываем проволоку.

Отжимаем отверткой или монтажной лопаткой генератор от кронштейна и вставляем верхний болт крепления генератора.

Заворачиваем и затягиваем нижний болт и гайку верхнего болта крепления генератора моментом 15–24 Нм.

При необходимости снятия ремня привода генератора без его повреждения также толкаем автомобиль назад (включив пятую передачу и прижав генератор к кронштейну) отверткой прижимая ремень к наружному краю шкива привода генератора, пока ремень не сойдет со шкива.

Если вы собираетесь сохранить старый ремень Лада Гранта для последующего использования, необходимо пометить направления вращения, что бы поставить ремень именно так, как он стоял до этого. Можно нарисовать небольшую стрелочку ярким лаком для ногтей.

Как выбрать ремень генератора на Ладу Гранту

  • Клиновидный: форма зубьев клинообразная, очертание трапеции. Ремешок предназначен для передачи повышенного усилия между двумя близлежащими валами. Клиновидная форма не предназначена для обратного перегиба. То есть, устанавливать на модель Люкс запрещено.
  • Поликлиновый — универсальный тип: по форме напоминает несколько клееных между собой ремней.
  • Зубчатый: на внутренней стороне расположены поперечные канавки. Данный тип РПМ предназначен для передачи максимального числа вращения, тягового усилия. Устанавливают на Ладу Гранту для обеспечения работоспособности газораспределительного механизма.

Причины износа ремня ГРМ

Основной причиной, по которой необходимо производить регламентную замену ремня, является естественный износ. В процессе эксплуатации автомобиля ремень двигается с большой скоростью по металлическим роликам, шкивам и направляющим, находясь под высоким натяжением.

Одновременно с этим ремень подвергается дополнительным нагрузкам, которые значительно усиливают износ:

  1. высокие перепады температур в подкапотном пространстве (зимой до 100 градусов);
  2. биения в случае износа натяжительного механизма;
  3. кратковременные нагрузки в момент трения ДВС, неравномерного движения толкателей клапанов, изменения величин зазоров;
  4. попадание жидкостей, загрязнений и масел на ремень ГРМ;
  5. случайные предметы, трущиеся о поверхность ремня (кожух, провода, элементы крепления).

Причиной преждевременного выхода из строя ремня могут быть серьезные механические неисправности двигателя:

  • повреждение кривошипно-шатунного механизма;
  • заклинивание клапанов и поршневой группы;
  • повреждение распредвала, роликов;
  • износ направляющих штифтов коленвала и распредвала.

Если учесть все риски, возникающие в момент эксплуатации ремня, желательно на 20 – 30% искусственно занижать ресурс, заявленный производителем.

Одна из причин преждевременного износа: ненадлежащее качество. Так как ремень ГРМ относится к важным комплектующим, не стоит экономить на сомнительном производителе и продавце.

Признаки износа рпм

Перед тем как приступить к замене РПМ, самостоятельно проведите диагностику, оцените фактическое состояние деталей, механизмов. Возможно, причина неисправности в другом узле, смежно расположенном с генератором.

  1. Открываем капот, двигатель должен остыть, чтобы не повредить кожный покров руки, пальцев.
  2. Включаем нейтральную передачу, проворачиваем ремень генератора. Вращение происходит достаточно легко, руками, без специального оборудования.
  3. Поочередно осматриваем каждый участок.

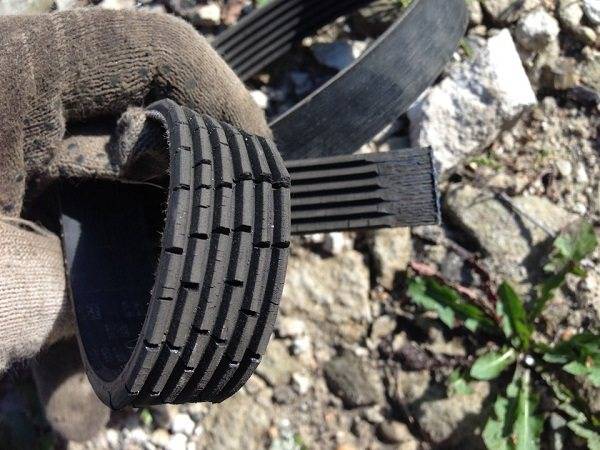

Признаки износа РПМ

О необходимости замены РПМ укажет следующее:

  • обтрепанность, боковые потертости;
  • отслоения резины, ниточного волокна;
  • прочие механические повреждения;
  • надрывы зубьев;
  • наличие маслянистых следов, потеков на поверхности ремня.

Если замечаний к РПМ нет, приступаем к осмотру ролика — натяжителя. Нередко причина появления сторонних шумов именно в нем, изношенных роликовых подшипниках. Руками расшатываем конструкцию, проверяем исправность работы.

Важно знать!!!

В случае обрыва ремня в пути, допускается передвижение на запасе энергии аккумуляторной батареи, но не более одного часа. На практике, мастера рекомендуют не более получаса свободного хода.

Как устроен приводной ремень?

Приводной ремень устроен таким образом, чтобы передавать крутящий момент со шкива ведущего вала двигателя — на шкив вала генератора. От работы корректности работы генератора зависит корректность работы вспомогательных систем машины, которые работают от электричества.

Сам ремень расположен с правой стороны двигателя. В зависимости от года выпуска автомобиля, на нем может быть установлен кожух, или конструкция может быть открытой.

Согласно техническому регламенту, в автомобиле Лада Гранта замену приводного ремня следует выполнять с интервалом в 90 тысяч километров. Проверку состояния ремня нужно выполнять каждые 15000 — 20000 километров пробега. Однако как показала практика, в большинстве случаев замену приводного ремня необходимо выполнять уже на отметках в 65000 — 75000 километров.

При виде такой разницы в цифрах, указанных в техническом регламенте, и действительных сроках замены ремня у начинающих автомобилистов возникают следующие вопросы:

  • Каким образом понять, что необходимо провести замену приводного ремня?
  • Есть ли способ проверки состояния ремня, который автовладелец может выполнить самостоятельно?

Поэтому, для того чтобы понять когда именно необходимо проводить его замену, нужно проводить специальные проверки в сервисном центре. Стоимость на данные услуги начинается от 5000 тысяч рублей, и заканчивается суммами в пределах 8500 тысяч рублей. Для экономии средств лучше всего прибегнуть к проверенному способу, который используют опытные автомобилисты владеющие моделью Гранта не один год. При этом автомобилист потратит около 15 минут на проверку, и сэкономит около 5000 рублей.

Сам способ заключается в следующем. Владелец должен переключить рычаг управления коробки передач на пятую скорость. Затем выйти из автомобиля, после чего открыть капот машины. Затем нужно упереться в бампер автомобиля и попытаться его толкнуть назад. Во время данного действия нужно наблюдать за приводным ремнем:

  • Если при толчке автомобиля назад ремень движется, или просто скользит — это означает, что нужно провести более детальный визуальный осмотр ремня.
  • В случае если автомобиль не сдвинулся с места, а ремень никак не отреагировал на такое действие — это означает, что он в хорошем состоянии, и его замену производить не нужно.

Также есть второй способ проверки. Он подойдет для машин как с механической КПП, так и машин с АКПП.

Сам способ заключается в следующем. Водитель должен взять мел, после чего нанести на ремень метки. Затем нужно включать стартер мотора на короткие промежутки времени. Во время остановки стартера автовладелец должен осмотреть все участки ремня. Если на ремне обнаружены повреждения, то следует провести замену ремня.

Обратная сборка механизма

Процесс сборки производится в обратном порядке, только в самом начале нужно убедиться в том, что метки, выставленные ранее, стоят на своих местах. Потом ставится новый натяжной ролик и на шестеренки надевается новый ремень ГРМ, начиная снизу, с коленчатого вала. Поддерживая ремень в небольшой натяжке рукой, одевают его на шестерню распределительного вала, чтобы все зубцы совпадали, а потом подтягивают натяжным роликом.

В его корпусе есть 2 отверстия, в которые можно вставить специальную вилку или круглогубцы, с их помощью и выполнять натяжку. После этого болт ролика затянуть средним усилием. Для того чтобы убедиться в правильной установке и натяжке ремня, необходимо сделать пару полных оборотов коленчатого вала, лучше не стартером, а с помощью ключа. Потом совместить метки и сверить еще раз положение рисок в смотровом окошке маховика.

Есть один нюанс: риска на шестерне распределительного вала может на пару мм отклоняться в ту или иную сторону от метки на корпусе, это вполне допустимо. Если ремень установлен неправильно, расхождение будет составлять 1 см, это сразу заметно. Нужно снова ослабить его натяжение и переставить ремень на один зубец вправо или влево, после чего повторить операцию. Когда новый ремень успешно установлен и натянут, можно собирать узел обратно.

Во время установки ремня привода генератора следует помнить, что на ВАЗ 2190 нет натяжного механизма. Поэтому корпус агрегата придвигается как можно ближе к блоку цилиндров, ремень надевается на его шкив полностью, а на коленчатый вал — частично, после чего потребуется его провернуть на пол-оборота, чтобы расходник встал на место. Дальнейшая сборка не представляет проблемы, после нее можно осуществлять пуск мотора. Операция по такой замене для двигателя Лада Гранта на 16 клапанов отличается такими деталями.

  1. Распределительных валов — два, метки нужно будет совместить, а потом и проверять на двух шестернях.
  2. Менять надо 2 ролика: натяжной и обводной.
  3. Новый ремень нужно будет аккуратно надевать на две верхних шестерни, пропустив его мимо обводного ролика, процесс несколько кропотливее.

Во время выполнения работы по замене рекомендуется обратить внимание на чистоту внутри пространства механизма ГРМ. Как правило, там скапливается пыль, грязь, продукты выработки старого ремня в виде черного порошка и так далее

Будет правильно тщательно вытереть корпус двигателя, шестерни и защитный кожух с внутренней стороны.

Процесс замены топливного фильтра на Ладе Гранте Перечень работ ТО 2 и их стоимость для автомобиля Лада Гранта

Лада Гранта лифтбек по умолчанию оснащается одним из четырех типов двигателей с бензиновой системой питания:

  • 82 л.с. / 8 кл.
  • 87 л.с. / 8 кл.
  • 98 л.с. / 16 кл.
  • 106 л.с./16 кл.

На Гранта с 16-ти клапанным механизмом предустановлено два распределительных вала, дополнительный ролик – натяжитель. В 8-ми клапанной конструкции перечисленные механизмы в единичной комплектации.

На этапе подбора ремня ГРМ многие неопытные автомобилисты допускают одну существенную ошибку — несоответствие каталожного артикула фактическому. Вследствие чего, ремень или короче или длиннее необходимого размера.

Обзор цен производителей

Технические параметры ролика:

  • диаметр отверстия для гайки — 10 мм;
  • ширина — 27 мм;
  • высота — 55 мм.
ПроизводительЦена (Руб.)Ресурс (тыс. км)
1118-104102013 оригинал Лада ГрантаОт 52025 – 30
GATES T42042От 450—/—
GATES T43228—/——/—
GATES T43147—/——/—
LYNXauto PB-1027От 480—/—
LYNXauto PB-1029—/——/—

*цены актуальны состоянием на 26.10.2018 года.

Стоимость покупки комплектующих по отдельности:

  • ролик: 450 – 500 руб.;
  • ремень: от 300 руб.;
  • кронштейн: 430 руб.;
  • ось: 85 р.;
  • натяжитель: 380 – 400 руб.;
  • шпильки, втулки: 300;
  • кронштейн — переходник под генератор: 2200 руб.

Итого: 3800 — 4000 рублей.

Самостоятельная проверка состояния ремня генератора

Перед тем, как поменять ремень навесного оборудования, водители должны сделать его визуальный осмотр, чтобы убедиться в необходимости его замены. Для выполнения диагностики автомобиль следует установить в неподвижное состояние. Чтобы авто не покатилась при осмотре, под колеса следует установить фиксаторы. Ремень генератора находится в моторном отсеке, и натянут на шкивы навесного оборудования.

Проверку следует делать всего изделия. Осмотрев один участок, последовательно осматривают все остальные, проворачивая ремень. Можно сделать метку на месте, с которого начался осмотр.

О необходимости замены говорят следующие признаки:

  • трещины и потертости на поверхности, как внутренней, так и внешней;
  • обтрепанные, боковые стороны;
  • отслоение резины от резины;
  • механические повреждения;
  • следы масла и рабочих жидкостей не поверхности.

При осмотре также нужно проверить натяжение ремня. Если он будет натянут слабо, генератор будет работать не в полную силу. Слишком сильное натяжение приводит к преждевременному износу подшипников и ремешка. Для проверки натяжения нужно нажать на ремень в месте свободном от оборудования. При усилии примерно в 10 кг прогиб не должен быть больше 7-8 см.

Если натяжение недостаточное, то нужно знать, как натянуть ремень. В роли регулятора выступает винт натяжителя, с его помощью выполняется натяжение (автор видео – Remgar).

При замене ремня желательно менять ролик натяжителя, который нужно также осмотреть. На нем должны отсутствовать царапины, сколы, люфт, деформации. Ролик должен свободно вращаться без задержек. Не следует пренебрегать регулярной проверкой состояния ременной передачи.

Если ремень оборвется в пути, дальнейшее передвижение возможно только за счет аккумулятора. Но даже при полной его зарядке, на нем можно будет передвигать не более одного часа. Поэтому рекомендуется иметь в багажнике запасной ремень генератора на случай его обрыва.

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

  • номинальное напряжение – 14 В;
  • максимальная сила тока – 115 А;
  • частота вращения вала – 1200 об./мин. (без нагрузки);
  • частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Основными составными частями генератора являются неподвижный статор и вращающийся в нем ротор. Детали разделены между собой воздушной прослойкой. Основная их рабочая часть – это обмотка и магнитопровод. Другие составные элементы служат для обеспечения соответствующей жесткости, охлаждения и т. д.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

…сняв со шкивов, вывести ремень из подкапотного пространства….сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора. Далее сборку осуществляем в обратной последовательности

Далее сборку осуществляем в обратной последовательности.
