Какой генератор стоит на Лада Гранта

Альтернативные варианты замены ремня

Недостаточная натяжка создает меньше неудобств, чем перетяжка. Последняя провоцирует слишком быстрый износ подшипников. Во избежание появления такой проблемы многие владельцы Гранты устанавливают натяжитель самостоятельно: для этого отлично подходит деталь от Лады Калины.

Для регулировки натяжения ремня можно использовать кронштейн от Калины, немного доработав его своими руками. Для этого понадобится следующий набор:

  • кронштейн;
  • натяжитель;
  • кронштейн ролика;
  • ремень генератора от Калины 1;
  • винтовой натяжитель.

Благодаря этому комплекту можно существенно доработать конструкцию своего авто, продлив срок службы некоторых деталей и узлов.

Конструкция генератора Lada Granta

Примечание:

Ниже приведено описание конструкции генератора Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего механизма.

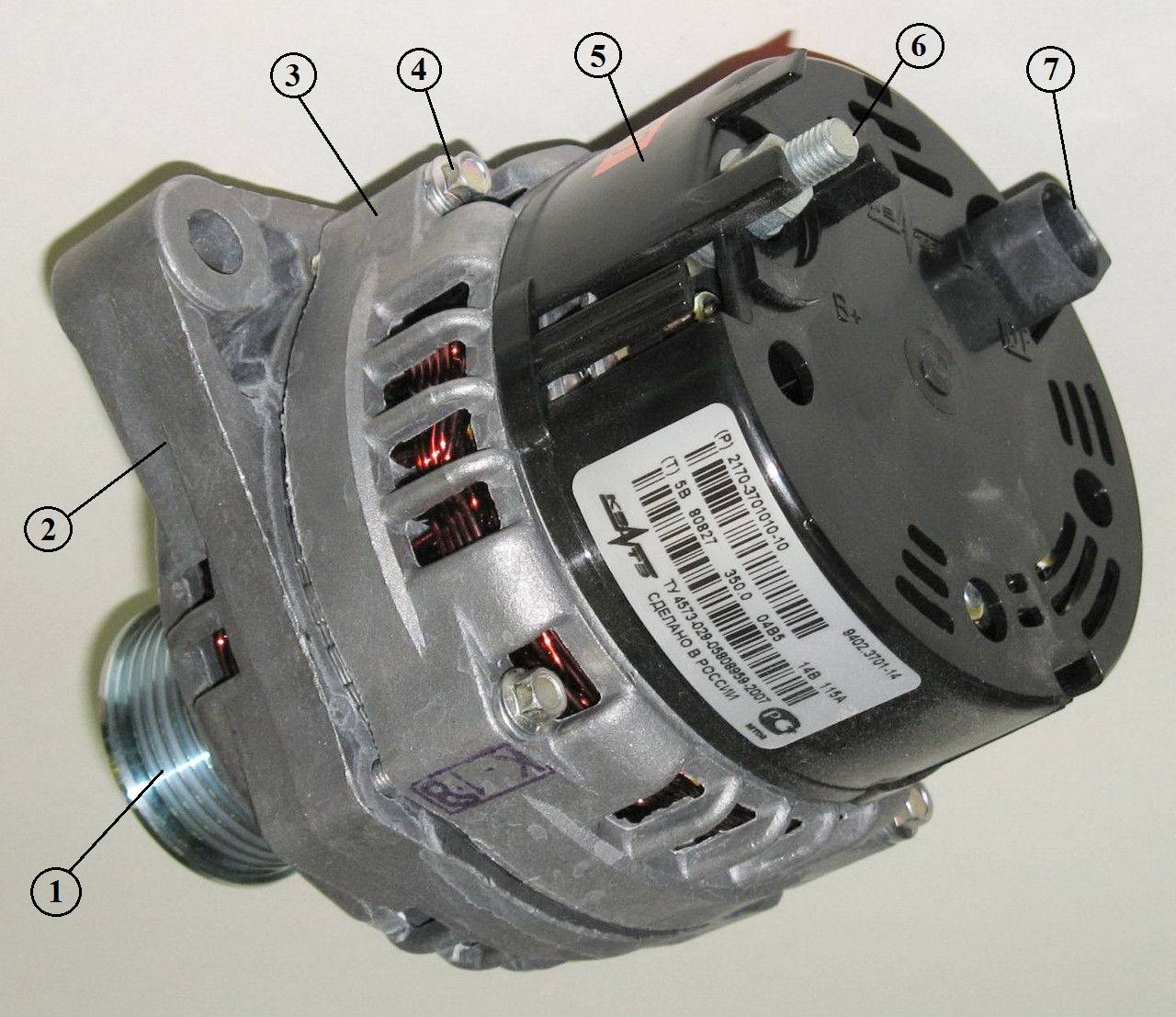

Генератор:

1 – шкив;

2 – передняя крышка;

3 – задняя крышка;

4 – стяжной болт;

5 – кожух;

6 – вывод «В+»;

7 – разъем «L».

Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения. Максимальный отдаваемый ток генератора 85 А при напряжении 14 В и оборотах ротора 6000 мин -1 . Ротор генератора приводится во вращение от коленчатого вала двигателя поликлиновым ремнем. На двигателе нет устройства для натяжения ремня привода генератора, поэтому ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках. Подшипники закрытого типа. Смазка, заложенная в них на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и установлен в пластмассовой втулке задней крышки. Передний подшипник установлен в передней крышке генератора с небольшим натягом, на валу ротора посадка подшипника скользящая. В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток соединены с выпрямительным блоком, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Диоды запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью («положительные» и «отрицательные» – на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом). Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Щеткодержатель с регулятором напряжения:

1 – вывод «массы»;

2 – щетки;

3 – корпус щеткодержателя;

4 – вывод «+»;

5 – регулятор напряжения;

6 – разъем «L».

Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом). Регулятор напряжения поддерживает напряжение бортовой сети автомобиля в заданных пределах независимо от оборотов двигателя и электрической нагрузки, за счет изменения силы тока (магнитного потока) в обмотке ротора генератора. Регулятор напряжения – неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем. Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор. При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» генератора и «+» регулятора) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

Примечание:

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора. При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты автомобиля.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта и гайка нижнего болта установлены в шестигранных углублениях кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка, которая состоит из трех деталей: компенсирующей втулки, резиновой опоры и вкладыша втулки.

Кронштейн генератора с натяжным роликом ремня вспомогательных агрегатов

Проверка исправности генератора Lada Granta

Инструменты:

  • ​Гаечный ключ рожковый на 8 мм
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ рожковый на 12 мм
  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной изогнутый на 24 мм
  • Ключ трещоточный
  • Головка на 8 мм
  • Головка на 13 мм
  • Отвертка плоская средняя
  • Отвертка плоская большая (для генератора без натяжителя)
  • Нож (для генератора без натяжителя)
  • Тестер (или омметр)
  • Динамометрический ключ

Детали и расходники:

  • Аккумулятор (или блок питания на 12 В)
  • Соеденительные провода с клеммами
  • Контрольная лампа 12 В
  • Запчасти, требующие замены при обнаружении неисправности (диодный мост, регулятор напряжения и т.д.)

Примечания:

Генератор на Лада Гранта нового образца, является 3-х фазным, со встроенным диодным выпрямительным мостом и встроенным регулятором напряжения в составе щеточного узла.

Признаком неисправности генератора может быть быстрый разряд аккумулятора(например, за ночь), мерцание подсветки электроприборов, значительное затухание подсветки приборной панели в такт включения поворотников. Для уверенности необходимо при помощи вольтметра измерить напряжение на аккумуляторе при заведенном двигателе. При выключенных потребителях напряжение должно находиться в пределах 14-14,2 В. При включенных потребителях (свет, фары, печка,обогрев стекла, сидений) напряжение не должно опускаться ниже 13,5 В. Если напряжение опускается ниже 13 В то следует снять и проверить работу генератора.

1. Снимите генератор с автомобиля, как описано здесь.

2. Снимите щеткодержатель с реле регулятора напряжения и извлеките выводы обмоток статора из фиксаторов, как описано здесь.

3. Проверьте, нет ли обрыва в обмотках статора генератора. Для этого подсоедините поочередно к выводам одной из обмоток омметр (тестер).

4. Омметром проверьте все выводы статора на предмет их замыкания на “массу”, для чего один щуп омметра прислоните к корпусу , а второй поочередно – ко всем выводам.

Примечание:

Если замыкания на корпус нет и обмотки звонятся между собой с небольшим сопротивлением, значит, вероятнее, что причина неисправности в другом. Иначе, если есть явные отклонения, статор с обмотками следует заменить.

5. Проверьте замыкание обмоток статора генератора между собой. Для этого подсоедините один провод омметра к выводу одной из обмоток, а второй – к другой обмотке. Если омметр покажет бесконечность, значит, замыкания нет.

6. Проверьте исправность регулятора напряжения и конденсатора, как описано здесь.

7. Проверьте омметром (тестером) сопротивление обмотки ротора генератора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

Примечание:

При исправной обмотке возбуждения ее сопротивление составит около 5-10 Ом. Также следует проверить обмотку на пробой, приложив конец щупа на массу ротора и на контактное кольцо обмотки возбуждения. Прибор в этом случае должен показать бесконечно большое сопротивление. Если будут обнаружены отклонения от указанных значений, то ротор следует заменить.

8. Снимите выпрямительный блок из генератора, как описано здесь.

9. Затем проверьте выпрямительный блок, подключив тестер черным проводом к минусовой пластине блока, а красный поочередно к трем контактным выводам диодов.

Примечание:

Значения на приборе должны быть в диапазоне от 400 до 800 Ом. Если быть точнее, то на данной модели генератора сопротивление должно быть около 535 Ом.

10. Потом проведите ту же самую операцию, только поменяв местами контактные провода мультиметра.

Примечание:

В этом случае прибор при исправных диодах покажет бесконечность, то есть его показания не изменятся.

Проверить выпрямительный блок можно и без снятия генератора с автомобиля. Подсоедините один провод омметра к выводу «В+» генератора, а второй – к корпусу генератора. Если омметр покажет бесконечность, значит, обрыва нет и все диоды исправны.

11. Соберите и установите генератор в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Генератор Гранта

Вступление

Лада Гранта автомобиль отечественного производства, довольно популярен в странах СНГ. Относится к автомобилям низкого ценового сегмента, но обладает всеми необходимыми опциями присущими автомобилям более дорогого класса. Чтобы в Гранте все опции работали исправно и АКБ находился всегда в заряженном состоянии и не подводил в неподходящее время, необходимо чтобы генератор всегда работал исправно.

Иногда случается, что генератор либо его комплектующие выходят из строя и это приводит к поломке генератора, остановке работы ДВС и многим другим проблемам.

В данной статье речь пойдет об генераторе Лады Гранты об его причинах поломке, комплектующих и конечно же способу замены самостоятельно.

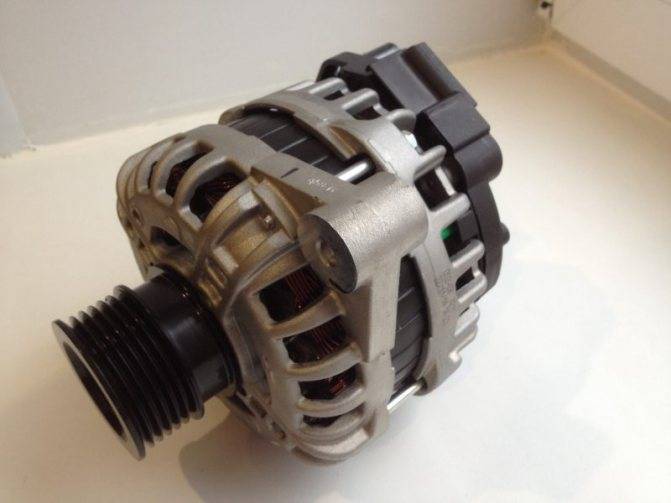

Генератор Гранты

Гранта с завода изготовителя оснащалась одним типом генераторов фирмы КЗАТЭ. Данная фирма хорошо себя зарекомендовала выпуском очень надежных синхронных машин (генераторов). Штатный генератор гранты имеет максимальную величину вырабатываемого тока в 115А. Существуют и его аналоги способные обеспечивать автомобиль электричеством ничуть не хуже штатного генератора.

Аналоги генератора гранты

НаименованиеАртикулЦена, (рублей)
BOSCH21700-3701010-135300
FENOX1118-3701010-005500
LADA21700-3701010-139000
БАТЭ32122-37710005600

Данные генераторы отлично справляются с работой в электрической системе Гранты и являются довольно надежными аналогами замены штатному генератору.

Привод генератора

Генератор Гранты, как и любого другого автомобиля, чтобы вырабатывать электричество должен приводиться в движение. Для вращения генератора почти во всех автомобилях применяется ремень, напрямую или через обводной (натяжной) ролик.

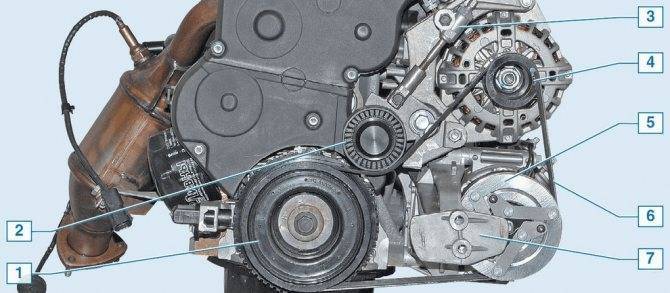

1 — Шкив коленчатого вала; 2 — Натяжной ролик; 3 — Опора двигателя; 4 — Шкив генератора; 5 — Муфта кондиционера;

Ремень генератора

В Гранте в качестве привода ремня генератора используется поликлиновый ремень различной длинны, а она зависит от установленного дополнительного оборудования в автомобиле, будь это кондиционер, ГУР или же вовсе их отсутствие.

Размер ремня генератора Гранты начинается от 823мм и может достигать 1018мм в зависимости от комплектации автомобиля. Подробнее о ремне генератора на Гранту можно прочитать тут.

Натяжитель

В некоторых конструкциях двигателя Гранты для натяжения ремня генератора применяется специальный натяжной ролик, который склонен часто выходить из строя если производить неправильную регулировку натяжения ремня.

Неправильное натяжение способно вывести из строя не только натяжной ролик, но и подшипники в генераторе.

Признаки неисправности

Поломок генератора довольно много, но существует несколько однотипных, которые указаны ниже.

  • Износ подшипников;
  • Износ щеток;
  • Поломка регулятора напряжения;
  • Обрыв обмотки;
  • Пробой диода;
  • Износ коллектора;

Рассмотрим каждую из причин подробнее.

Износ подшипников

Данная проблема возникает из-за длительного использования автомобиля. При большом пробеге часто наблюдается шум из генератора. Так же скорому выходу из строя подшипников способствует чрезмерное натяжение ремня.

Размер подшипников

Размеры подшипников генератора Гранты: 6202 и 6302. Данные подшипник можно найти в любом магазине автомобильных запчастей.

Износ щеток

Щетки отвечает за снятие напряжения с якоря генератора. Контактная часть щеток выполняет из графита и довольно часто при большом пробеге изнашивается и не обеспечивает должного контакта, что приводит к неработоспособности генератора.

Износ коллектора

Коллектор изнашивается практически, так же как и щетки из-за трения, но происходит это намного дольше и реже, так как он изготовлен из меди. При износе коллектора не обязательно менять весь якорь, достаточно лишь купить контактные кольца (коллектор) и перепаять его.

Регулятор напряжения

В конструкции генератора Гранты регулятор напряжения устанавливается на корпусе щеток и при его выходе из строя меняется вся деталь. Поломка РН чаще всего возникает из-за перепадов напряжения в бортовой сети.

Пробой диодного моста

Диодный мост предназначен для выпрямления напряжения из переменного в постоянное. Изначально генератор вырабатывает переменное напряжение, которое проходя через диоды, выпрямляется, а проходя через РН опускается до необходимых автомобилю 14В. Пробой возникает из-за скачков напряжения в генераторе.

Обмотка статора и рота выполняется из меди и довольно часто подвержена механическим повреждениям из-за попадания в рабочую часть генератора мусора или влаги, которая может привести к коррозии. При обрыве обмотки генератор не может вырабатывать электричество.

График обслуживания и проводимые работы

Изучив основные сведения про ТО для автомобилей линейки Лада Гранта, стоит отдельно взглянуть на то, когда проводится первое обслуживание машины, чем 8-клапанная версия отличается от 16-клапанной и какой список работ актуален для того или иного ТО.

Нулевое ТО

Хотя это считается первым техническим обслуживанием, по факту это нулевой, поскольку актуален не для всех версий Лада Гранта.

Так называемое ТО-0 имеет свои особенности, предусмотренные предписанием отечественного автопроизводителя от 20 марта 2013 года.

Согласно этой директиве, для 8-клапанных двигателей, устанавливаемых на Lada Granta, в рамках нулевого ТО требуется провести только регулировку клапанов. Делается это в период с 2 до 3 тысяч километров пробега.

Если под капотом стоит 16-клапанный двигатель, ТО-0 проводить не требуется, как и делать какие-либо записи в сервисной книжке.

Поэтому зачастую актуально изучить перечень необходимых работ на автомобилях Лада Гранта в рамках 1, 2, 3 и всех последующих регламентированных ТО. Соблюдая установленный графики и выполняя необходимый список работ, удаётся поддерживать машину в оптимальном техническом состоянии.

ТО-1

Проводится через год с начала эксплуатации, либо спустя 15 тысяч километров по пробегу.

Здесь предусмотрено прохождение следующих проверок и работ:

  • полный перечень прописанных для всех ТО работ;
  • замена салонного фильтра;
  • проверка натяжения ремня и регулировка клапанов (для 8-клапанных версий);
  • система охлаждения и уровень антифриза;
  • электрооборудование;
  • уровень масла в коробке передач и признаки подтёков;
  • подвеска;
  • рулевые механизмы;
  • электролит в аккумуляторе;
  • тормозные колодки, цилиндры и пыльники;
  • зазоры на рулевой рейке;
  • люфт рулевой рейки;
  • кондиционер.

Все работы, кроме первых 3 пунктов, относятся к категории дополнительных.

ТО-2

Актуально через 2 года или спустя 30 тысяч км.

К обязательным работам относятся:

  • все мероприятия для ТО-1;
  • смена воздушного фильтра;
  • топливного фильтра;
  • ремня генератора;
  • свечей зажигания.

Дополнительно нужно проверить тормозные колодки и состояние тормозного узла.

ТО-3

Требуется по мере пробега в 45 тысяч километров или через 3 года с начала эксплуатации машины.

Обязательно нужно выполнить такие работы:

  • операции в рамках всех ТО;
  • заменить фильтр салона;
  • залить новую тормозную жидкость;
  • отрегулировать зазоры на клапанах и проверить натяжение генераторного ремня (8-клапанные мотор);
  • поменять жидкость охлаждения.

К дополнительной проверке относятся работы, прописанные в ТО-1.

ТО-4

В рамках 4 планового обслуживания список работ аналогичен тому, который проводится на ТО-2. Исключением является замена свечей зажигания.

Проводится, когда пробег достигает 60 000 км.

ТО-5

Актуально для 75 000 км. пробега либо 5 лет с начала эксплуатации Лады Гранты.

В рамках этого обслуживания нужно:

  • выполнить работы и проверку согласно ТО-3;
  • поменять антифриз (жидкость охлаждения);
  • установить новый кислородный датчик;
  • залить новое масло в механическую коробку;
  • поменять ремень ГРМ, если это 8-клапанный ДВС.

Как видите, периодически работы повторяются, и регламентные процедуры не сильно отличаются от предыдущих ТО.

ТО-6

Это уже внушительные 90 тысяч километров. Однако в рамках этого ТО проводятся те же операции, что и в случае с ТО-2. Но потребуется ещё и заменить тормозную жидкость.

ТО-7

В рамках условно заключительного ТО на отметке в 105 тысяч километров работы аналогичны тем, которые выполняются на ТО-1.

Генератор на Лада Гранта и решение проблемы с генератором

Многие владельцы Лада Гранта столкнулись с проблемой генератора, который выходит из строя после нескольких тысяч километров пробега (у одних раньше, у других — позже). Случай гарантийный, но ждать новую деталь придется порядка 2-3 недель, причем на этот период дилер может запретить эксплуатацию автомобиля.

Признаком скорой поломки является специфический гулкий звук из под капота. До определенного момента ездить с ним можно, но ремонт лучше не откладывать. При этом, даже если у вас все в порядке, стоит проверить натяжение ремня генератора, который должен свободно поворачиваться на 90 градусов (см. фото ниже).

Если натяжение ремня чрезмерно, то это может привести к разрушению подшипников генератора (к сожалению, подшипники чаще всего ставятся китайские, качество которых оставляет желать лучшего). Если вы обнаружили, что ремень на вашей Гранте натянут как струна, то есть несколько способов немного ослабить его натяжение.

Тут стоит отметить, что на Ладе Гранта отсутствует механизм регулировки натяжения ремня генератора. Тем не менее, этот механизм можно установить на Гранту от Лады Калина. Так сделал пользователь сайта DRIVE2.RU под ником Sta766. Вот что он пишет:

Всем у кого возникла проблема с генератором, переделывайте крепление, и у Вас все будет хорошо, как у меня. Сейчас я покажу, как выглядит генератор на Калине и на Гранте. На гранте установлен кронштейн с номером 2190 без отверстий под натяжитель и ролик натяжителя, поэтому его надо открутить, и вместо него установить кронштейн 1118-1041034, ролик натяжителя, кронштейн натяжителя, втулочки, ремень от 1118. Цена вопроса 1 700 рублей.

Еще одно решение проблемы с генератором на Ладе Гранта заключается в том, чтобы открутить верхний болт крепления генератора (показан стрелкой) и придвинуть его к двигателю, что позволит уменьшить натяжение ремня. Нижний болт в состоянии удерживать генератор на месте, хотя рекомендуется дополнительно верхний болт заменить на более тонкий, по сравнению со стандартным. Вот только при посещении официального сервиса эту процедуру необходимо проделать в обратном порядке, опять же — чтобы не лишиться гарантии.

Кроме того, можно попробовать заменить подшипники генератора на более качественные, например, вологодские. При этом опять же есть риск потерять гарантию, но не на всю машину, а лишь на сам генератор. Если сделать это самостоятельно проблематичено, то лучше обратиться к специалистам.

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

  1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
  2. не заводим авто — включили 5 передачу;
  3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
  4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.


Плохое качество приведет к неожиданным проблемам в пути.Физическая оценка:

  • если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
  • нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

  1. используем накидные ключи 8, 19;
  2. ключ 19 набросить на ходовой винт;
  3. ключ 8 на контргайку;
  4. страгиваем;
  5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
  6. получили нужный результат — затянуть контргайку.


Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

  1. снять минусовую клемму с аккумулятора;
  2. работаем с генератором: отсоединить от него жгут проводов;
  3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
  4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
  5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Как снять генератор на “Гранте” с кондиционером

Кондиционер ЛАДА “Гранта” приводится в действие ремнем генератора, что осложняет работу. Необходимо сначала отвести кондиционер в сторону, а затем приступать к снятию генератора. Для работы понадобятся:

  • торцевые ключи на 8, 10, 13 и 18;
  • баллонный ключ;
  • домкрат;
  • средство WD-40.

Сначала придется, как обычно, отключить “массу” от аккумулятора. Снятие генератора на “Гранте” с кондиционером производится так:

  • обработать средством WD-40 болты, удерживающие подушки двигателя и кронштейн;
  • демонтировать защиту, открутив болты крепления;
  • когда средство WD-40 подействует, открутить гайку кронштейна;
  • поставить домкрат под правую переднюю часть машины;
  • ослабить болты, удерживающие переднее правое колесо;
  • поднять домкрат, вывесив колесо;
  • снять колесо с автомобиля;
  • открутить натяжной ролик;
  • открутить болты, фиксирующие подушку;
  • аккуратно опустить автомобиль, вывесив его (подушка сместится к двигателю, открыв доступ к ремню и генератору).

Далее остается снять генератор одним из способов, описанных выше.

Порядок действий по установке генератора обратный порядку при демонтаже. После установки генератора необходимо прикрутить подушку, установить защиту двигателя и колесо, надеть клемму “массы” на аккумулятор.

Инструкция по замене своими руками

Замену ремня генератора Лада Гранта 8 клапанная машина требует так же, как и 16 клапанная после выявления дефектов либо согласно регламенту. Процедуру может выполнить водитель, не имеющий большого опыта ремонтных работ. Достаточно иметь необходимый инструментарий и базовые знания, где находятся компоненты, требующие замены.

Инструменты и материалы

Перед заменой нужно приобрести новый генераторный ремень. Чтобы не ошибиться с выбором, каталожный номер следует посмотреть в инструкции по эксплуатации. Он должен быть 1118-1041020-07. Размер должен быть равен 823 мм.

Покупать следует оригиналы, чтобы не купить подделку или некачественное изделие. На упаковке должна стоять маркировка 6РК 823.Не стоит экономить, покупая более дешевое изделие. Некачественный ремень прослужит недолго, и менять расходник придется раньше, чем это положено по регламенту. Качественные ремни выпускает компания Bosch, Gates.

Также следует купить и ролик натяжителя, если принято решение его тоже менять.

Кроме расходных материалов, нужно приготовить инструментарий:

  • набор ключей;
  • головку TORX E-14;
  • длинную отвертку;
  • домкрат;
  • упор.

Этапы

Процедура замены ремешка генераторной установки на Лада Гранта с кондиционером осложняется тем, что ремешок проходит через опору силового агрегата. Поэтому перед тем как одеть новый ремешок, ее придется демонтировать.

Замена состоит из следующих шагов:

  1. Сначала с помощью ключа на «19» нужно ослабить контргайку ходового винта натяжителя ремешка. Во время откручивания контргайки винт удерживаем головкой на «8».
  2. Для ослабления натяжение ремня ходовой винт вращаем по направлению движения часовой стрелки. Выполняя эти действия, можно регулировать натяжение приводного ремешка вспомогательного оборудования.
  3. Чтобы заменить ремешок, нужно снять правую опору двигателя.
  4. Перебравшись под автомобиль, нужно демонтировать правый и средний защитные щитки моторного отсека.
  5. Затем откручиваем крепления в средней и передней части подкрылка правого переднего колеса. Далее отгибаем подкрылок за тормозной диск колеса.
  6. С помощью домкрата вывешиваем правое переднее колесо и демонтируем его. Теперь крепления подкрылка можно освободить.
  7. На следующем этапе под поддон картера силового агрегата подставляем упор, чтобы он держал вес мотора.
  8. Головкой TORX E-14 выкручиваем винты, с помощью которых опора крепится к кронштейну блока цилиндров силового агрегата. С помощью головки на «17» откручиваем две гайки и болт опоры, который крепит ее к лонжерону кузова.
  9. Демонтируем опору двигателя с подушкой.
  10. Теперь через образовавшийся проем можно снимать ремешок со шкивов вспомогательных агрегатов и вытягивать из подкапотного пространства.
  11. Новый расходник устанавливаем на место изношенного изделия. При этом следует отрегулировать его натяжение с помощью винта натяжного устройства. Прогиб ремешка на промежутке между компрессором кондика и шкива силового агрегата при усилии в 10 килограмм должен находиться в пределах 7-8 мм.
  12. Сборку выполняем в обратном снятию порядке.

Обгонная муфта

Обгонной муфтой называют механизм, предотвращающий передачу от ведомого к ведущему валу крутящего момента при слишком быстром вращении первого. Нужно ли оснащать таким устройством Гранту? Попробуем разобраться.

Как известно, мотор выдает крутящий момент рывками – при сгорании топливной смеси коленчатый вал начинает ускоренно вращаться, после чего наступает замедление. Также ускоренный износ провоцирует и сам генератор, что обуславливается инертным вращением якоря. В итоге ремень оказывается под воздействием все время дергающих его сил, что значительно сокращает срок его эксплуатации. Для предотвращения таких явлений и устанавливаются обгонные муфты. К ее плюсам относят способность значительно снижать негативное инертное влияние и обеспечивать тишину и минимум вибраций при работе мотора.

Процесс ее установки несложен. Сначала снимают сам генератор (согласно приведенной выше инструкции), после чего снимается генераторный шкив. Для этого шкив фиксируют разводным ключом, а затем выворачивают гайку ключом на 24.

Затем устанавливают муфту, предварительно обработав резьбу и посадочное место графитовой смазкой. Установив деталь на положенное место, закрутите гайку спецключом. Завершает работу установка генератора. Весь процесс замены занимает примерно полтора часа.

Зверь 55Ач 600А

Батарея такой емкости устанавливается в автомобиль Lada Granta со стандартным пакетом электрооборудования. Для 8-клапанного двигателя аккумулятор Zverver имеет серьезные преимущества перед другими бюджетными моделями. Корпус европейского типа прямой полярности изготовлен по гибридной технологии и имеет инновационную архитектуру электродов с уникальной геометрией, что позволило повысить эффективность производства и долговечность устройства, сохранив при этом привлекательную цену. Автомобильный аккумулятор имеет хорошую защиту от перегрузок, обеспечивая надежный запуск в самых непредсказуемых погодных условиях, включая экстремальные температуры в северных регионах.

Плюсы и минусы

  • Интересная цена
  • Надежный запуск зимой
  • Стабильная работа
  • Heavy
  • Фактические характеристики ниже заявленных

Общие вопросы по работе с генератором Гранта

Рассмотрим общие вопросы: все кроме замены.

Проверка натяжения

Есть два подхода: визуальная оценка и физическая.

Визуальная оценка состояния:

  1. машина на ровной поверхности, передача нейтральная, ручник снят, капот открыт;
  2. не заводим авто — включили 5 передачу;
  3. открыли капот, нашли генератор: толкаем машину назад, упираясь в бампер;
  4. осматриваем нужную деталь по всей длине: есть разрывы или трещины? Нужно менять.

Плохое качество приведет к неожиданным проблемам в пути.

Физическая оценка:

  • если есть инструмент с измерением силы давления: жмем на ремень с усилием 10кг*с – прогиб должен быть не более 10мм;
  • нет специального инструмента: пробуем повернуть поперек – он должен поворачиваться не более чем 90 градусов.

Как подтянуть ремень генератора на Гранте

Раздел касается только машин с натяжителем. Нет – меняйте деталь или смотрите выше, как его поставить.

Последовательность:

  1. используем накидные ключи 8, 19;
  2. ключ 19 набросить на ходовой винт;
  3. ключ 8 на контргайку;
  4. страгиваем;
  5. теперь можно крутить ходовой винт: по часовой для ослабления, против часовой для натяжки;
  6. получили нужный результат — затянуть контргайку.

Лучше взять накидные ключи, так как головкой с трещоткой или воротком работать не получится.

Когда менять: технический регламент замены ремня ВАЗ 2190

АвтоВАЗ требует проверки состояния этой детали каждые 15 000 километров пробега.

Каждые 30 000 километров требуется замена вне зависимости от состояния.

Как снять генератор на Гранте

Снять его нужно для ремонта, замены подшипников или ролика.

Пошагово процесс предполагает:

  1. снять минусовую клемму с аккумулятора;
  2. работаем с генератором: отсоединить от него жгут проводов;
  3. снять крышку гайки силового провода, убрать гайку и снять провод с болта;
  4. выкрутить и вытащить верхний и нижний болты крепления – для работы с нижним может потребоваться залезть в яму, скинуть жестяную защиту ДВС и демонтировать его снизу;
  5. сдвинуть деталь к правому брызговику, снять ремень, извлечь.

Можно обойтись без ямы. Пример:

Для работы с генератором и для замены ремня нужно:

  • набор накидных ключей, Torx t20 и 27, трещотка с головками или вороток, нож;
  • если нет натяжителя – его можно собрать и поставить;
  • если нет кондиционера – замена легче всего;
  • есть кондиционер? Для работы нужна яма или подъемник с демонтажем опоры ДВС;
  • меняют расходник каждые 30 тысяч пробега по регламенту.

Пишите комментарии, делитесь опытом.

Устройство генератора ВАЗ 2107

Конструктивно генератор на «семёрке» имеет форму цилиндра. В литом корпусе спрятано множество мелких деталей, каждая из которых выполняет свои функции. Основными же элементами Г-221А считаются ротор, статор и крышки, которые отливаются только из специального алюминиевого сплава.

Ротор

Ротор Г-221А состоит из вала с рифлёной поверхностью, на который напрессована втулка из стали и полюсы. Втулка и клювообразные полюсы вместе образуют так называемый сердечник электромагнита. Сердечник как раз и вырабатывает электромагнитное поле в процессе вращения вала ротора.

Внутри ротора располагается также и обмотка возбуждения. Она помещается между полюсами.

Подвижный элемент ротора — рифлёный вал — вращается благодаря двум шариковым подшипникам. Задний подшипник установлен непосредственно на валу, а передний фиксируется на крышке генератора.

Статор

Статор собирается из специальных пластин толщиной 1 мм. Пластины изготавливаются из электротехнической стали. Именно в пазах статора и размещена трёхфазная обмотка. Катушки обмотки (их всего шесть) выполнены из медной проволоки. Собственно говоря, электромагнитное поле, поступающее от сердечника ротора, преобразуется катушками в чистое электричество.

Выпрямитель

Генератор в описанной комплектации вырабатывает только переменный ток, чего явно недостаточно для бесперебойной работы автомобиля. Поэтому в корпусе Г-221А имеется выпрямитель (или диодный мост), главной задачей которого является преобразование переменного тока в постоянный.

Диодный мост имеет форму подковы (за что и получил соответствующее прозвище среди автолюбителей) и собран из шести кремниевых диодов. На пластине три диода имеют положительный заряд и три — отрицательный. В центре выпрямителя установлен контактный болт.

Регулятор напряжения

Регулятор напряжения на ВАЗ 2107 выполнен совместно со щёткодержателем. Устройство представляет собой неразборный узел и фиксируется к задней крышке генератора. Регулятор призван поддерживать номинальное напряжение в сети в любом режиме работы двигателя.

Шкив не всегда считают составной частью генератора, так как он насаживается на уже собранный корпус отдельно. Главная задача шкива — передача механической энергии. В составе генератора он связан ремённой передачей со шкивами коленчатого вала и помпы. Поэтому все три устройства работают в неразрывной связи между собой.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
