Меняем ремень генератора на 8 клапанной ВАЗ-2114 своими руками: советы, регулировка

Как натянуть ремень генератора

Генератор в автомобиле играет важную роль: он преобразует механическую энергию вращения коленвала в электрическую. Передача энергии от коленвала к генератору осуществляется с помощью специального ремня, и от степени его натяжения зависит обеспечение электросистемы автомобиля. (см. видео «Как натянуть ремень генератора» ниже)

Ремень генератора соединяет два шкива – генератора и коленвала, которые вращаются с огромной скоростью. Если ремень будет прилегать к шкиву недостаточно плотно, то коленвал будет проскальзывать – обычно в таких случаях, из отсека двигателя, слышится свист.

По степени, натяжение ремня бывает: недостаточным, чрезмерным и нормальным. Уже по названию ясно, что нужно стремиться к нормальному натяжению, а не достаточная или чрезмерная степень натяжения не идет на пользу работе автомобиля.

Если ремень генератора натянут недостаточно плотно, то шкив коленвала проскальзывает, из-за этого ремень генератора чрезмерно нагревается. В результате, и генератор работает не эффективно, и его ремень быстро приходит в негодность. Значит, нужно натянуть ремень генератора так, чтобы добиться более плотного прилегания к шкиву коленвала.

Если ремень генератора натянут слишком сильно, то раньше срока изнашиваются подшипники генератора. В этом случае, нужно ослабить ремень генератора.

Как проверить натяжение ремня генератора? Нужно надавить на ремень сверху, ровно посередине между шкивами. Допускаются определенные отклонения ремня от его нормального положения, для разных марок автомобилей – они разные.

Как можно натянуть ремень генератора?

Эту процедуру можно выполнить, использовав: 1) либо регулировочную планку, 2) либо регулировочный болт.

ПЕРВЫЙ СПОСОБ (с регулировочной планкой) популярен на классических моделях ВАЗ. Генератор на этих автомобилях прикреплен к картеру двигателя посредством длинного болта, позволяющего двигать генератор в разные стороны. В верхней части расположена планка в форме дуги, с прорезью и гайкой, которая фиксирует положение генератора.

Чтобы натянуть ремень генератора:

– отвинтите гайку на планке; – отожмите генератор от двигателя, с помощью любого удлиненного инструмента; – теперь закрутите гайку на планке; – убедитесь в достаточной степени натяжения ремня, если нужно – повторите все манипуляции заново.

Замена ремня генератораЗамена натяжителя ремня генератораЗамена роликов ремня генератора

ВТОРОЙ СПОСОБ регулирования натяжения ремня генератора считается более продвинутым. Здесь регулировка производится с помощью регулировочного болта.

Чтобы натянуть ремень генератора данным способом:

– ослабьте гайки крепления генератора; – чтобы отвести генератор от блока, начните плавно поворачивать болт регулировки по часовой стрелке; выбирайте, при этом, нужную степень натяжения ремня; – вновь затяните крепление генератора.

Неважно, как вы натянули ремень генератора – использовали регулировочную планку или болт – после завершения процедуры, нужно ключом повернуть коленвал на два – три оборота. После этого, нужно вновь произвести проверку степени натяжения ремня генератора. Последний раз сделать контрольную проверку нужно после первой поездки

Последний раз сделать контрольную проверку нужно после первой поездки.

Видео: Как натянуть ремень генератора

Важность уровня натяжки и его проверка

Рассмотрим, к каким неприятным последствиям приведет неверный уровень натяжки. Если он ослаблен, то велика вероятность возникновения проскальзывания. То есть, привод генератора не будет работать на номинальных оборотах, что в свою очередь приведет к тому, что уровень вырабатываемого им напряжения будет ниже нормы. Как следствие — недостаточный уровень зарядки аккумулятора, недостаточное количество электричества для питания систем автомобиля, работа электросистемы с повышенной нагрузкой. Кроме этого, при проскальзывании температура самого ремня значительно повышается, то есть, он перегревается, из-за чего утрачивает свой ресурс и может преждевременно выйти из строя.

Если ремень натянут сильно, это тоже может привести к чрезмерному износу самого ремня. А в худшем случае даже к его обрыву. Также чрезмерное натяжение пагубно сказывается на подшипниках коленчатого вала и вала генератора, ведь им приходится работать в условиях повышенной механической нагрузки. Это приводит к их чрезмерному износу и приближает срок их выхода из строя.

Это интересно: Почему свистит ремень при запуске двигателя

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец

Важно лишь правильно выбрать усилие

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.

Меняем ремень ГРМ на 8-клапанной ВАЗ-2114 своими руками: полезные советы и артикулы

Дальше речь пойдёт о двух двигателях – 2111 и 11183. Завод ВАЗ их устанавливал на хэтчбеки Лада-114. Узел ГБЦ в этих моторах содержит не 16 клапанов, а 8, и заменить ремень ГРМ на ВАЗ-2114 сможет любой начинающий механик: клапаны не задевают за поршни при любых положениях шкивов. Шкив ГРМ здесь – один, и его надо выставлять по метке так же как и коленчатый вал. Рассмотрим подробности.

То, что мы собираемся делать, у профессионалов занимает 10 минут. Смотрим пример замены ремня ГРМ ВАЗ-2114 на видео:

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

  1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

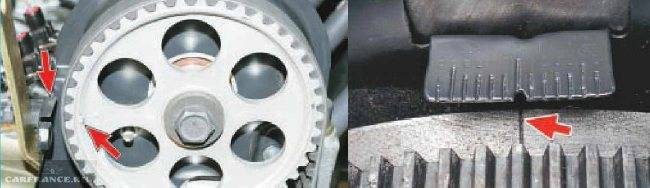

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

Как придвинуть генератор к двигателю

Шкив генератора на двигателе

Финальный шаг по демонтажу

Новый ремень ГРМ установлен

Как регулировать натяжение?

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Рекомендации

  • Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
  • Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

Артикулы

2108-1006120 – ролик

Внимание : детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

  • GATES 5521 или 5521XS (усиленный), рекомендуется
  • FINWHALE BD-111
  • BOSCH 1 987 949 559
  • LEMFORDER 58-111-19 или 14458 01
  • CONTITECH СТ-527
  • GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
  • DAYCO 111х190/1
  • HANSE HZ 011 008
  • БРТИ 21080-1006040-10
  • TOYOTA 13568-19035
  • RENAULT 7701462019
  • OPEL 636359
  • ROVER GTB1124
  • AYWIPARTS AW2110560
  • PROCODIS FRANCE 05CD27
  • FAI 40305
  • GK 791170
  • MAGNETI MARELLI 340018181434
  • MAPCO 43080
  • HEPU 29-0165
  • OPTIMAL R-1113
  • SCT G124
  • WILMINK WG1151273
  • VEYANCE G1474
  • OPTIBELT ZRK 1123 (3 шт.)
  • TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
  • FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
  • LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

  • GATES T42042 или T42042A (2 шт.)
  • MAPCO 23081
  • FLENNOR FS99018
  • LUK 531 0671 20
  • OPTIMAL 0N1917
  • BREDA LORETT TDI3009
  • TORQUE 830900АЕ2
  • ESPRA 2108-1006120/ES0108
  • INA 531075010
  • CORAM C747
  • ВПЗ-23 830900АЕ1

Как поменять ремень ГРМ самостоятельно

Заменить его в машине ВАЗ-2114 (8 клапанов) самостоятельно можно, если ознакомиться с инструктажем по эксплуатации, в котором все четко расписано. Элемент этот рекомендуется менять не менее чем через 35-45 тыс. км, но лучше ориентироваться по ситуации. Ведь замена способна понадобиться ранее, и если ждать «пробег рекомендуемых километров», дождаться можно только того, что ремень сползет с шестерен, протрется, лопнет или же разорвется вовсе. В машине ВАЗ-2114 можно установить специальный инжектор, который будет оповещать, когда ремень ГРМ слезет или порвется. Прежде чем решать, нуждается ли он в смене, необходимо его осмотреть, и если он в плохом состоянии, то с заменой тянуть не рекомендуется. Информацию о том, какой ремень лучше выбрать, можно найти в инструктаже к ВАЗ-2114.

Цена вопроса

Несмотря на то, что замена простой зап. части генератора дело не хлопотное, посильное простым смертным, которые хотят в этом разобраться, многие автовладельцы отгоняют свою машину в сервис. Сколько стоит поменять ремень генератора – вопрос часто задаваемый, цена колеблется от 200 до 400 рублей, практически идентично совпадая с ценой самой запасной части на авто. Интересный факт: практически все работы по замене, ремонту или установке мелких частей ВАЗа стоят цены этих деталей.

Можно не дожидаться, пока ремешок сам себя изживет, лопнет или еще что с ним случиться. Например, если у вас приличный пробег или зап. часть стоит больше 2 лет. Вообще, внезапная поломка на генераторе ничего хорошего не сулит, особенно, если вы встали на трасе. Так что, своевременный тех. осмотр и самостоятельная диагностика состояния машины – это лучшая профилактика таких опасных моментов.

Замена ремня ГРМ на ВАЗ 2113-ВАЗ 2115. Замена ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Ремень ГРМ синхронизирует двигатель. Без него машина просто не заведется, а если завелась и ремень порвался или упал, двигатель сразу заглохнет. А если двигатель гнет клапаны, он не просто глохнет, а гнет клапана. Однако это не касается 8-клапанных автомобилей семейства Самара-2. Ремень необходимо своевременно заменять, контролировать и обслуживать. Обрыв ремня, вылет и другие неприятности зависят от качества ремня и помпы. Мы рекомендуем всегда носить с собой в ботинке новый ремень, так как процесс замены простой и короткий. Эта перспектива намного приятнее, чем вырваться из дома, гаража или СТО. Здесь вас спасет только буксир или эвакуатор.

Местонахождение ремня ГРМ

Ремень скрыт под крышкой от грязи и прочего мусора. Эта крышка пластиковая и легко снимается: крепежные болты откручиваются. После снятия крышки перед глазами предстанет весь механизм ГРМ (кроме поршней, их шатунов, клапанов и т. Д. Они находятся в блоке цилиндров). Ниже мы разместили фото, где хорошо виден ремень (отмечен красной стрелкой), а шкив распредвала отмечен синей стрелкой, помпа отмечена зеленой стрелкой, натяжной ролик (регулирует натяжение ремня) с желтой стрелкой. Запомните перечисленные детали.

Когда необходимо менять ремень?

Желательно смотреть каждые 15-20 тысяч километров. Визуальные признаки износа очевидны: вы обнаружите следы масла, следы износа на зубчатой ​​поверхности ремня (он изнашивается на шкивах и удерживает ремень), различные трещины, складки, отслоение резины и другие дефекты. Производитель рекомендует замену каждые 60000 тыс. Км, но мы не рекомендуем такие большие интервалы.

Дополнительный ролик

Ниже представлен материал по теме сегодняшней статьи, рекомендуем прочитать.

Заметка! Процедура замены ремня подробно описана ниже, также рекомендуем ознакомиться:

Процесс проведения работы

Подготовить автомобиль, зафиксировать его в исходном положении, поднять правое переднее колесо, поставив упоры под задние колеса.

  • Снимите колесо и кожух двигателя.
  • Снимаем ремень генератора, для этого необходимо ослабить крепление генератора ключом 13, затем ослабить натяжение ремня генератора ключом 10 и демонтировать ремень.
  • Снимаем крышку ремня ГРМ.
  • Далее нужно открутить шкив коленвала, для этого понадобится трещотка с двумя удлинителями и головка на 17.

Чтобы отвинтить болт крепления шкива генератора, необходимо поставить автомобиль в передачу, вставить отвертку в шлиц тормозного диска.

Откручиваем болт шкива генератора против часовой стрелки.

Снимите шкив генератора и шайбу.

  • Вы должны установить метки перед сбросом ремня генератора с шестерней. Теги должны быть установлены, как показано.
  • Отметка на шестерне коленчатого вала имеется не во всех версиях автомобиля, поэтому лучше всего найти отметку на маховике, она находится под резиновой пробкой, под термостатом.
  • Затем гаечным ключом на 15 откручиваем натяжной ролик и снимаем ремень ГРМ.

Регулировка натяжения ремня

Неправильное натяжение ремня генератора может крайне негативно сказаться на работе зависящих от него узлов и агрегатов. Так, слишком слабая натяжка приведет к его проскальзыванию, ведущему за собой нестабильную работу генератора (ввиду плохой передачи момента вращения) и перебоям в бортовой сети (включая быструю разрядку АКБ).

Напротив, чрезмерно тугое натяжение ремня способно вызвать чрезмерную нагрузку на подшипники генератора, приведя тем самым к их быстрому износу или даже разрушению

Именно по этой причине величина натяжения является крайней важной и должна периодически проверяться

Для того, чтобы ее скорректировать и вернуть ремень в нормальное рабочее состояние, нужно:

  • ослабить крепеж генератора снизу и сверху;
  • прокрутить регулировочный болт и выполнить таким образом натяжение (для увеличения натяжения следует вращать болт вправо, для ослабления — влево);
  • при помощи ключа провернуть на несколько оборотов коленчатый вал и проверить натяжение;
  • если натяжение в порядке — затянуть крепеж генератора.

Саму проверку натяжения можно сделать, просто надавив рукой на ремень. Если он натянут правильно, то его прогиб составит около 8 мм. При большем прогибе натяжение следует увеличить, при меньшем — ослабить.

Проверить правильность натяжения можно и другим способом — достаточно поставить мультиметр в режим измерения напряжения постоянного тока с пределом в 20 вольт и замерить вольтаж на клеммах аккумуляторной батареи при работающем моторе. Стабильные показания будут говорить о том, что ремень натянут хорошо (а значит — и вращение на генератор передается плавно). При скачущих показаниях вольтметра натяжение ремня следует скорректировать.

Еще одним явным признаком правильного натяжения ремня является его бесшумная работа. Если он движется плавно, не издавая свиста, гула или других посторонних звуков, значит все хорошо. Если же во время его работы слышны какие-либо шумы, значит натяжка выполнена неправильно (в некоторых случаях причиной шумов может быть подклинивание генератора, о чем говорилось выше.

Именно поэтому, если после многократных попыток корректировки натяжения ремня убрать свист не получается, следует обратить внимание уже на состояние этого устройства)

Как определить, что пришла пора менять ремень ГРМ

Предусмотрительнее всего будет до обрыва ремня на ВАЗ-2115 установить новую запасную часть. О том, что необходима срочная замена, могут свидетельствовать следующие признаки:

  • гул и посторонние шумы при работе силового агрегата;
  • пробег на одном ремне свыше 60 тысяч километров;
  • попадание масла в ГРМ.

В ситуации с ремнем лучше всего потратить средства на новую запасную часть и несколько раз произвести замену, чем платить потом за капитальный ремонт двигателя. Производители часто заверяют, что на одном ремне на ВАЗ-2115 можно проехать до 100 тысяч километров, на деле лучше менять через каждые 60 или чуть раньше.

Регулярно проверяйте натяжение ремня, если он будет провисать или распределять нагрузку неравномерно, то в скором времени может понадобится замена этой комплектующей. Помните, что в этой части ГРМ нет такого понятия, как саморегулировка во время работы. Неравномерное его натяжение неизбежно приведет к обрыву. Замена этой части газораспределительного механизма должна быть произведена сразу же после первого случая его подтяжки.

Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как пуск двигателя «с толкача» пагубно влияет на состояние приводного ремня ГРМ. Дело в том, что при таком виде запуска валы начинают движение с сильного рывка, что растягивает ремень и приводит к уменьшению его срока службы.

Быстрая замена ремня ГРМ на ВАЗ 2114 с двигателем 8 клапанов

Сегодня приехал в гости к моему старому другу, шашлык и всё такое, а в промежутке небольшое ТО на его свежеокрашенной ВАЗ 2114 замена ремня ГРМ, роликов и помпы. На данном автомобиле установлен стандартный восьмиклапанный двигатель и это очень упрощает дело, так как на данном двигателе процедура замены зубчатого ремня привода газораспределительного механизма занимает 30 минут. В нашем случае немного подъедало ремень ГРМ с внутренней стороны и виной этому бы один из болтов масляного насоса, об этом расскажем в конце статьи.

В стандартных условиях периодичность замены ремня ГРМ составляет 60 тысяч километров пробега или четыре года эксплуатации, в зависимость от того что настанет быстрее. Интервал замены может быть увеличен до 80 тысяч при периодическом контроле состояния ремня, ролика и помпы.

  1. Инструмент и приспособления
  2. Подготовительные операции
  3. Пошаговая инструкция замены ремня ГРМ
  4. Выставляем верхнею мертвую точку
  5. Замена помпы
  6. Установка нового ремня ГРМ
  7. Причины износа зубчатого ремня на двигателях ВАЗ 8 клапанов
  8. Видео замены ремня ГРМ на ВАЗ 2114 8 клапанов

Инструмент и приспособления

Нам потребуется ключи и головки на 10, 17, а также ключ для натяжного ролика ремня ГРМ, купить можно в любом автомагазине.

Подготовительные операции

Сразу видно хозяин любит свой автомобиль.

Если планируется замена помпы, то даем двигателю остыть, снимаем защиту после чего сливаем антифриз. Достаточно слить только с блока цилиндров.

Поддомкрачиваем автомобиль снимаем переднее правое колесо и пластиковый брызговик.

Пошаговая инструкция замены ремня ГРМ

  1. Откручиваем два болта с боку защитной крышки ГРМ. Ключ на 10.
  1. И один спереди, снимаем крышку. Ключ на 10.
  1. Снимаем ремень привода генератора. Ослабляем контрящею гайку, ключ на 13 и выкручиваем натяжной болт, ключ на 10. Подвигаем генератор к блоку цилиндров.
  1. Если отодвинуть генератор не удалось, необходимо ослабить гайку крепления снизу. Ключ на 17.

Выставляем верхнею мертвую точку

  1. За болт шкива коленвала проворачиваем его по часовой стрелке.
  1. Добиваемся совпадения метки на зубчатом шкиве распредвала (дале по тексту просто звездочка) и металлическом кожухе.
  1. На звездочке коленвала так же должна совпасть метка с отливом на масляном насосе.
  1. Откручиваем болт шкива коленвала, предварительно застопорив коленчатый вал. Блокируем задние колеса, включаем пятую передачу и вставляем отвертку в вентиляционное отверстие тормозного диска ниже суппорта. Головка на 17 с удлинителем и трубой в качестве рычага.
  2. Откручиваем гайку крепления натяжного ролика и снимаем его вместе со старым ремнем ГРМ.

Замена помпы

  1. Откручиваем болт крепления звездочки распредвала и снимаем ее. Ключ ил головка на 17.
  1. Смазываем прокладку помпы тонким слоем герметика и устанавливаем помпу на место. Ставим защитный кожух и равномерно обтягиваем все болты.

Установка нового ремня ГРМ

  1. Достаем новый комплект ГРМ, в нашем случае фирмы Гейтс.
  1. Для двигателя ВАЗ 2114 8 клапанов он содержит зубчатый ремень и натяжной ролик.
  1. Если кому нужно то артикул на коробке следующий.
  1. Проверяем совпадение всех меток. Устанавливаем на место натяжной ролик, гайку не закручиваем. Далее устанавливаем новый ремень ГРМ, надеваем его сначала на звездочку коленвала, далее на звездочку распредвала, натяжной ролик и помпу. Следим за тем что бы нисходящая ветвь ремня была натянута.
  2. Используя специальный ключ, поворачиваем натяжной ролик, натягиваем ремень ГРМ. Затягиваем гайку.
  3. Правильной считается натяжка при которой, двумя пальцами, мы можем повернуть ремень ГРМ на самом длинном участке максимум на 90 градусов.
  1. Устанавливаем все детали в порядке обратном снятию. Заливаем антифриз.

Данная процедура на столько проста что ее можно выполнить своими руками даже не имея гаража, просто во дворе дома.

  1. Износ зубчатого ремня с передней стороны — основная причина износившееся помпа, но иногда бывает и шпилька натяжного ролика и в очень редких случаях звездочка распредвала. Для устранения данной проблемы замените износившеюся деталь.
  2. Износ с задней стороны встречается горазда реже. Основная причина это болт на масленом насосе. Натяжка ремня со временем немного ослабляется и вибрируя он начинает доставать до данного болта. Убрать эту проблему очень просто, меняем болт под звездочку Torx на обычный под головку на 10, шляпка у него меньше и ремень ГРМ уже недостает. На фото видна потертость от ремня.

СНЯТИЕ РЕМНЯ ГЕНЕРАТОРА

  1. Сначала, необходимо поставить транспорт на ручной тормоз с включенной четвертой передачей;
  2. Далее, открываем капот и снимаем защитную крышку с ремня, теперь, необходимо ослабить натяжение, далее, можно его снимать;
  3. Теперь снимаем со своего места шкив генераторного привода, при этом оставляя на месте его болт. Снимите автомобиль с передачи.
  4. Затем, необходимо по часовой стрелке крутить коленчатый вал, при этом нужно следить за меткой и маховиком, они видны в отверстии кожуха сцепления. Крутить его нужно до тех пор, пока она не станет параллельно средней полоске шкалы;
  5. Когда метка стоит в указанном положении нужно открутить натяжной ролик, кстати, с помощью него ослабляется натяжение. Теперь снимаем испорченную запчасть.

Срок жизни ремня

Производитель обещает нам, что интересоваться состоянием ременной передачи нужно начинать после 50 000 км. Возможно, так оно и есть на самом деле, но все же нужно время от времени проводить диагностические процедуры по отношению к ремню, так как он может сползти. Также он может получить следующие дефекты:

  • образование трещин;
  • появление на поверхности вздутий;
  • разъедание структуры из-за попадания на поверхность масла;
  • разлохмачивание торцов.

Все эти дефекты свидетельствуют о том, что данный расходник свое уже отслужил, и его пора менять на новый. Обрыв ремня может стать причиной серьезных проблем. Судите сами: обрыв приведет к столкновению клапанов с поршнями. И те, и другие из-за этого деформируются, а это значит, что придется производить серьезный ремонт двигательной системы автомобиля. Тогда уже будет нужно раскошелиться, и выложить кругленькую сумму не только на покупку расходников, но еще и на оплату труда мастеров, которые будут ремонтировать автомобиль.

А вот какие причины преждевременного износа ременной передачи могут быть:

  • агрессивная или неумелая езда;
  • специфические погодные условия;
  • куплен заведомо некачественный расходник;
  • ремень был установлен неправильно.

Если вы хотите все делать сами, если не желаете переплачивать, то вам обязательно следует произвести такой ремонт самостоятельно. Тем более, что в этом нет чего-то уж очень сложного. Нужно только четко следовать инструкции и проявлять старание и терпение.

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

Соблюдайте «полярность» установки ремня генератора

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

  1. Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
  2. Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
  3. Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.

  4. Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

  5. Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.

  6. Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.

  7. Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

Как правильно сменить своими руками?

Замена ремня генератора ваз 2107 инжектор Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

  • набор рожковых ключей, потребуются инструменты на 13 и 17;
  • длинная отвертка с плоским лезвием;
  • накидной гаечный ключ на 10, можно использовать головку с трещоткой;
  • ключ для установки натяжного ролика;
  • баллонный ключ;
  • домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

  1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
  2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
  3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
  4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
  5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
  6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
  7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
  8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
  9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
  10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
  11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
  12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
  13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
  14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
  15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
  16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
