Как поменять ремень ГРМ на Лада Калина 8 клапанов своими руками

Последствия чрезмерного износа

Износ ременной передачи чреват ее обрывом, а это обязательно приведет к серьезным последствиям. Вследствие этого произойдет встреча клапанов с поршнями, из-за чего клапаны погнутся, а поршни и цилиндры также могут получить значительные повреждения. После этого машину придется серьезно ремонтировать, а такой ремонт стоит недешево, поэтому лучше до этого не доводить.

Лучше почаще проводить диагностику ремня, чтобы выявить уже первые признаки его износа. Сделать это можно самостоятельно. А вот какие дефекты будут говорить о том, что ремень нуждается в замене:

• поверхность начала покрываться трещинами;
• на ней появились вздутия;
• торцы разлохматились;
• материал начал расслаиваться;
• на поверхности видны следы масла и других рабочих жидкостей.

Наличие масла на поверхности ременной передачи говорит о том, что герметизация система нарушена, и сальники начали протекать. В этом случае их тоже нужно заменить. Но это еще не все подлежащие замене расходники. Вместе с ремнем и сальниками нужно заменить и прокладки. Отдельно нужно сказать про натяжной ролик. Он тоже может выйти из строя. Его неисправность можно определить по наличию люфта. Если сами вы затрудняетесь провести анализ состояния ролика, тогда приведите для этого специалиста и попросите, чтобы он вам помог.

Обязательно покупайте расходные элементы только в проверенных торговых точках. Если поставить некачественный элемент, то долго он точно не прослужит. Поэтому здесь экономить не стоит. Конечно, такой ремень проработает какое-то время, но за его состоянием нужно все время следить, чтобы не произошел обрыв.

А можно ли как-то постараться не допустить раннего износа передачи? Конечно, можно. Для этого не надо:

• практиковать экстремальное вождения;
• эксплуатировать автомобиль при повышенных нагрузках;
• допускать протекания рабочих жидкостей.

Если соблюдать эти нехитрые правила, ремень вполне может прослужить регламентный срок без замены. Но если все же было определено, что он износился, тогда его нужно срочно менять, чтобы не пришлось потом жалеть. Для самостоятельной замены ременной передачи нужно приготовить все необходимое – набор ключей и расходников. Автомобиль должен быть зафиксирован и находиться на ровной поверхности. Это не особо трудный процесс, и с ним сможет справиться любой, кто внимательно изучил данную инструкцию. Итак, начинаем.

1. Сначала нужно будет снять защитный кожух. Для этого отворачиваем 3 болта.
2. Чтобы получить доступ к силовому агрегату, придется снять правое колесо.
3. Оттягиваем вниз щит силового агрегата.

4. Теперь нам нужно прокрутить коленвал до того момента, когда шестерни валов расположатся точно по меткам.

5. Теперь стопорим коленвал. Это нужно для того, чтобы отвернуть маховик. Он может быть виден через щель, которая находится со стороны сцепления. Застопорить коленвал можно с помощью обычной отвертки. Для этого нужно сначала убрать резинку. Возможно, у вас не очень будет получаться. В этом случае придется позвать помощника.
6. Теперь приступаем к демонтажу привода генератора.
7. Нам необходимо ослабить натяжение ремня. Поэтому нам необходимо открутить натягивающий ролик. Во время его демонтажа следует следить за тем, чтобы звездочки не сбились со своего места.
8. Проверяем все метки и начинаем натягивать новую ременную передачу. Ниже вы можете видеть схему ее установки.

9. Натягиваем ремень. Натяжка должна быть оптимальной – провисаний и слишком большого натяжения допускать не стоит. И то, и другое вполне может стать причиной того, что ремень износится раньше положенного ему срока.
10. Прокручиваем коленвал и изучаем расположение меток. Они не должны сбиваться. Если все-таки они сошли с положенных им мест, тогда всю процедуру придется проделывать заново.
11. Теперь нам необходимо проверить выполненную нами работу. Для этого заводим двигатель. Во время его работы не должно наблюдаться посторонних шумов. Если они есть, это явный признак того, что что-то было сделано неверно. В этом случае процедуру установки новой ременной передачи придется повторить.

Установка нового клапана

Монтаж нового клапана происходит в обратном порядке. В случае если будет ставиться старый клапан, необходимо тщательно очистить его. Если же он новый, просто притрите его, дабы бензин либо воздух не попадал наружу. Далее выставляем зазор клапанов. Процесс надо осуществлять на холодном моторе при снятой крышке клапанов. Кстати, охладить мотор можно с помощью антифриза. Для демонтажа нужно:

• открутить все болты крепления;
• потом снять крышку, которая закрывает ремень ГРМ. Отметим, что ремень генератора трогать необязательно;
• далее требуется произвести снятие всех свечей для большего удобства. С головки также можно полностью убрать масло. Использовать для этого можно любой шприц. Если на распределительном вале есть кулачки с выработкой, рекомендуем заменить его полностью;
• на место крепления крышки прикручивается приспособление, которое утапливает клапан;
• далее специальным ключом нужно повернуть коленчатый вал до тех пор, пока метки на шкиве не будут соответствовать меткам на крышке ремня;
• наконец, необходимо еще довернуть его на 3 зуба. Поршень в этом случае становится в свою мертвую точку.

Стоит отметить, что замена масла после данной процедуры не требуется. После этого рекомендуется проверить зазоры клапанов, так как, возможно, где-то нужно сменить шайбу. Итак, вначале необходимо проверить зазор на первом, а потом на третьем кулачке. Проверьте, чтобы на щупе был размер от 0,2 до 0,35 мм. В случае если ход большой, надо поменять шайбу. По такому принципу регулируются все оставшиеся элементы. Если замена клапана производилась правильно и с использованием специального инструмента, то в процессе эксплуатации сложностей не возникнет. После проделанной работы двигатель должен работать хорошо. Отметим, что после таких работ автовладелец может проехать около 50 000 – 60 000 км без проведения регулировок.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

Если планируется замена насоса охлаждающей жидкости, нужно иметь антифриз для доливки его в систему охлаждения мотора.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

• Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
• Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
• Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
• Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
• Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ

Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом

Подготовка к замене и необходимые инструменты

Перед тем, как приступить к процессу замены расходников в системе газораспределительного вала, нужно подготовить инструменты, которые будут необходимы для работы.

Необходимые инструменты:

1. Набор накидных ключей;
2. Специальный ключ для регулировки пружины натяжителя ремня.
3. Раздвижной упор (нужен для стопора педали тормоза).

После того как автовладелец подготовил необходимый инструмент, можно ознакомиться с правилами техники безопасности.

Техника безопасности включает в себя следующие пункты:

1. Все технические работы в системе ГРМ автовладелец должен выполнять только при выключенном двигателе.
2. Педаль тормоза в салоне автомобиля должна быть зафиксирована в нажатом положении для стопора коленвала. Это обеспечит фиксацию положения коленвала, и не даст ему проворачиваться во время замены роликов.
3. Во время проведения работ автовладелец должен надеть прорезиненные перчатки, которые защитят его руки от различных травм. Лучше всего использовать перчатки с армированными вставками.
4. В процессе проведения технических работ в двигателе, клеммы аккумулятора должны быть сняты.

Если подготовка к замене роликов ГРМ на Лада Калина проведена, то можно приступать к самому процессу замены расходников.

Процесс смены роликов ГРМ

Процесс замены натяжителей ремня газораспределительного вала на Лада Калина довольно простой. Тем не менее, для того чтобы после проведенных технических работ не возникло никаких неполадок в двигателе, нужно строго соблюдать пошаговую инструкцию.

Пошаговая инструкция по замене натяжителей ремня:

• Для начала нужно снять пластиковую накладку на двигатель. Не стоит бояться сломать крепежи накладки, они выполнены из алюминия, как и в модели Калина Спорт. Поэтому подтягиваем ее в вверх, и затем тянем на себя.
• Теперь нужно снять защитный кожух ГРМ. Для этого нужно отвинтить всего 2 болта с шестигранной шляпкой.
• Теперь нужно снять ролики. Для этого нужно ослабить натяжение пружины ролика №1, который подписан на ниже приведенном изображении.

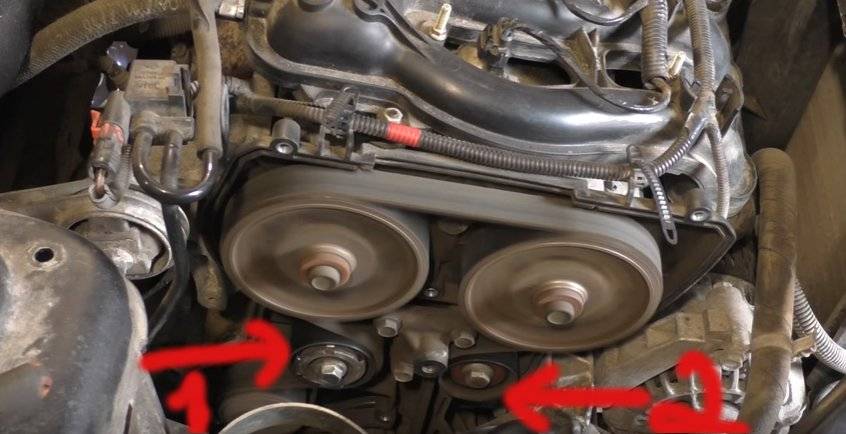

1,2 — натяжители ремня ГРМ

Следует учесть, что в некоторых комплектациях нет обводного ролика, вместо этого производитель может установить два гидравлических натяжителя ремня.

• После ослабления натяжения пружины, ролик можно снять, открутив контр гайку с посадочной шпильки.
• После снятия первого ролика, ремень ослабится, и автовладелец может снять его с обводного ролика. Затем нужно снять и его.
• Далее необходимо установить новые натяжители ремня, при этом проводя все в обратной последовательности. Таким образом, сначала устанавливаем обводной ролик, а после него ролик натяжения ремня. Если в системе ГРМ установлены два гидравлических натяжителя, то устанавливаем их оба. Затем надеваем на них ремень, после чего проводим их настройку.
• Выполняем регулировку натяжения ремня.

По завершению работ выполняем проверку работы двигателя. При его запуске нужно посмотреть на приборную панель, если сообщений об ошибках в работе мотора нет, то вся процедура обновления расходников выполнена верно!

Правила замены ремня ГРМ и ролика

Так как на Калине бывает два типа двигателей, логично начать с 8-клапанного как более простого в конструкции.

Замена ремня ГРМ на моторе 8 клапанов

Для работы по замене на ДВС 8-кл понадобится следующий набор инструментов:

• накидной ключ на 10 или торцевая головка с трещоткой;
• ключ на 17;
• отвёртка с плоским концом;
• спецключ для натягивания ремня.

Для начала необходимо демонтировать ремешок привода генератора, после чего открутить три болта крепления крышки, под которой находится привод ГРМ. Дальнейший алгоритм действий следующий.

1. Выставить первый поршень в верхнюю мёртвую точку.
2. Ключом на 17 немного выкрутить крепежную гайку ролика-натяжителя, после чего при помощи спецключа повернуть ролик так, чтобы ременная передача ослабла.
3. Теперь зубчатый ремень можно снять со шкива распределительного вала, коленчатого вала и привода водяного насоса.

Но снять деталь полностью невозможно, пока не будет снят шкив привода генератора.

Для этого следует ослабить колёсные болты и поднять правую переднюю сторону на домкрате, а далее демонтировать колесо. Так откроется доступ к гайке крепления шкива, но чтобы её открутить порой приходится приложить немало усилий. Одновременно нужно удерживать коленчатый вал от проворачивания и откручивать гайку. Чтобы не допустить проворачивания, можно всунуть плоскую отвёртку в смотровое окошко на картере сцепления (там, где выставляется метка по маховику). Теперь можно открутить гайку и снять шкив, а затем снять полностью ремень ГРМ.

Ролик-натяжитель почти всегда меняется в паре с ремнём, поэтому следует открутить гайку его крепления, после чего демонтировать ролик. Под ним будет находиться шайба, которую ни в коем случае нельзя потерять. При установке шайба вставляется в ролик, только после этого его можно устанавливать на шпильку.

После этого можно надеть на привод водяного насоса и на ролик-натяжитель. Если все зубья ремня плотно прилегают к шкивам, можно при помощи спецключа натянуть ремень ГРМ. Ремень не должен быть ослабленным или, наоборот, перетянутым. При недостаточной натяжке он будет отклоняться от прямолинейного движения, а при сильной натяжке начинает гудеть ролик-натяжитель.

Замена ремня ГРМ на моторе 16 клапанов

На Калину устанавливается двигатель, аналогичный тому, что на Приоре. Поэтому замена детали на этих автомобилях, в том числе на Калине 2, почти ничем не отличается. Для работы понадобится следующий набор инструментов:

• домкрат;
• трещотка с торцевыми головками;
• набор накидных ключей;
• биты TORX;
• спецключ для натяжения ремня.

Как и на 8-клапанном двигателе, в первую очередь сначала отделяется ремешок привода генератора, а затем защитная крышка газораспределительного механизма. После этого защитный кожух снимается с автомобиля.

Дальнейшая процедура замены выглядит следующим образом.

1. Вывесить домкратом правую переднюю часть и снять колесо, после чего открутить гайку шкива привода генератора и снять его. Чтобы не допустить проворачивания коленвала и сбития меток, потребуется помощник: он должен включить пятую передачу и нажать на тормоз, в это время можно открутить гайку.
2. Теперь можно выставить метки фаз газораспределения. Для этого включается пятая передача и вращается вывешенное (в данном случае – правое) колесо. Таким образом, будет вращаться коленвал и можно без труда выставить метки как на шкивах распределительных валов, так и на зубчатом шкиве коленчатого вала.
3. Застопорить шестерни распредвалов с помощью деревянного бруска подходящего размера и открутить гайки крепления роликов (опорного и натяжителя) при помощи ключа на 15.
4. Вместе с этим следует проверить водяной насос. При обнаружении посторонних шумов и прочих дефектов рекомендуется помпу заменить.
5. После ослабления роликов можно снять ремешок ГРМ со всех шкивов.

Новый устанавливается несложно. Начинается установка с нижней части, а именно с зубчатой шестерни коленвала. Затем нужно его провести через опорный ролик и надеть на шестерню правого распределительного вала, а затем на левую. Если при этом сбились метки, надо их снова выставить по инструкции и начинать установку ремня с самого начала.

После установки рекомендуется дополнительно проверить совпадение меток, несколько раз проворачивая коленвал.

Если метки не сбиты можно, установить шкив генератора и затянуть гайку с усилием не менее 110 Нм. Остаётся установить защитную крышку и запустить двигатель, не должно быть никаких странных звуков. На этом замена ремня ГРМ на Калине 16 кл. завершена.

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

• Ключ на 17 (рожковый и накидной).
• Головка на 10.
• Плоская отвертка.
• Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

1. Для удобства замены комплекта ГРМ следует демонтировать ремень генератора.
2. Выкручиваем 3 болта крепления кожуха ГРМ и снимаем крышку.

Сняли крышку кожуха ремня ГРМ

Совмещаем метки. Крутим руками правое переднее колесо до соприкосновения отметок

Снимаем шкив. Очень подробно на этом фото

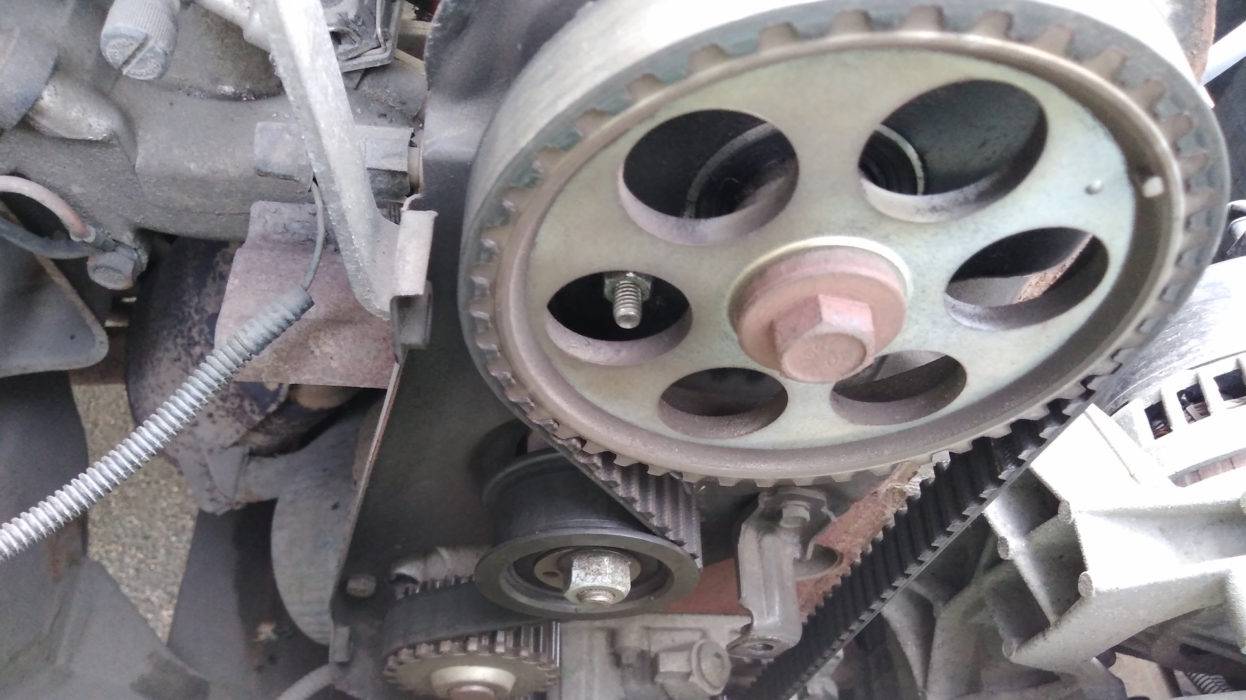

Сняли ремень ГРМ

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040 – это оригинальный артикул ремня ГРМ , который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км. Среднерыночная цена составляет 1300 руб.

Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Grand prix	JH8025	800
LYNXauto	137FL22	960
Hola	TH1372	1000
Contitech	CT1137	1280
Finwhale	BD137	1550
Dayco	941071	1650
Bosch	1 987 949 662	1860
Gates	5631XS	2150
Luzar	LTB0127	2280
Optibelt	ZRK1593	3340
Pilenga (ремень+ролик)	CT-P1137	4720
Trialli (ремень+ролик)	GD770	5060

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Замена ремня ГРМ 8 клапанов на Lada Kalina: инструкции, фото- и видеообзор

В аннотации, идущей вместе с автомобилем говорится, что замена ремня ГРМ 8 клапанов на Калине, рекомендована через каждые сорок-пятьдесят тысяч километров, также как и на авто с двигателем в 16 клапанов. А проверка должна быть намного чаще.

Новый ремень для замены

Если оборвется ремень на 8-ми клапанной Ладе Калина, то клапана останутся целыми, но если такое произойдет на 16-ти кл. двигателе, то их обязательно погнет. Сам по себе процесс замены несложен и очень схож как на 8-ми клапанных агрегатах, так и на 16-ти.

Для чего служит ремень ГРМ

Основное назначение ремня ГРМ на Ладе Калина это синхронизации коленвала и распредвала силового агрегата. Для того чтобы избежать недешевых работ по восстановлению мотора просто проводите вовремя замену и он прослужит столько сколько предусмотрено изготовителем.

Ремень ГРМ Лады Калина срочно нужно поменять, если на нем обнаружились повреждения

Не важно какие именно: надрывы, потертости. Также замена нужна в случае обнаружения пятен смазки на его поверхности

Как происходит замена

Процесс замены ремня газораспределительного механизма на Лада Калина с 16 и 8 клапанами проходит по сходному сценарию, но есть некоторые отличия, поэтому рассмотрим каждый отдельно.

Этапы работы

Сам по себе процесс несложный и ознакомившись с предлагаемой нами инструкцией вы сможете справиться с ним без особого труда и на это не уйдет много время.

Сразу скажем, что для замены лучше приобретать оригинальный комплект, хотя стоит он дороже. Но в любой случай, какой выбрать ваше дело, но придерживайтесь рекомендаций, данных в этой статье.

Менять лучше с помощником потому, что некоторые работы для одного будут затруднительны.

На 8 клапанном

1. Первым делом снимаем пластиковую защиту, для этого нужно открутить три болта.
2. Снимаем переднее колесо справа. Это необходимо для того, чтобы получить доступ щитку, который защищает силовой агрегат.
3. Открутив два винта, оттягиваем щиток вниз, чтобы получить доступ к шкиву, который находится на коленчатом вале.

Оттягиваем и закреплеям щиток

Далее нужно прокрутить коленвал, таким образом, чтобы звезды валов стали по меткам.

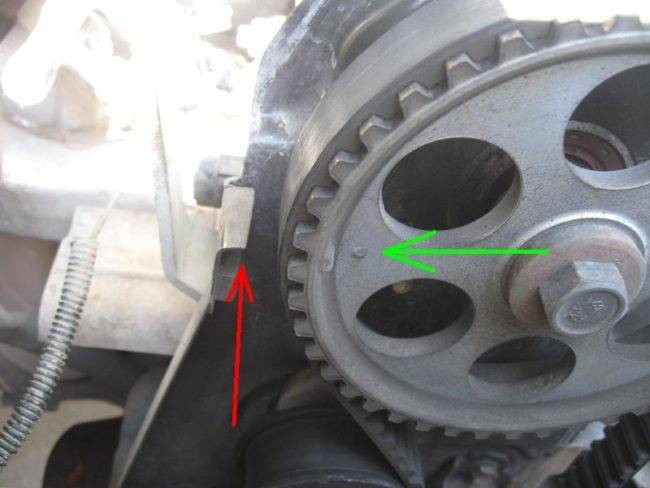

Метки должны быть совмещены

Для того чтобы открутить маховик застопорите коленчатый вал. С той стороны, где стоит сцепление, на моторе имеется небольшая щель, через которую можно увидеть маховик. Убираем резинку и стопорим его при помощи отвертки. Возможно, для этого вам понадобиться сторонняя помощь.

Окошко закрытое резинкой

Далее снимаем ремень генератора. Натягивающий ролик откручиваем, покуда ГРМ ремень не ослабнет. Снимаем его, при этом шестеренками, не должны сбиться с места. Новый натягивается на шестеренку распредвала справа. Не забываем за метки. Затем необходимо провести его через ролик, а потом натянуть на помпу. Натяжка должна быть такой, чтобы ремень мог повернуться только на 90 градусов. Провернув коленчатый вал, смотрим, не сбились ли метки. В случае если такое произошло, то проделанную работу придется повторить. Работы по сборке проводятся в порядке обратном разборке.

На 16 клапанном

1. Снимаем крышку которая находится сверху и закрывает ремень ГРМ Калины с двигателем 16 кл.
2. Демонтируем колесо, расположенное справ спереди.

Ключ для демонтажа колеса

Убираем брызговик силового агрегата и ремень генератора, чтобы лучше было менять. Проворачиваем коленвал, пока не сойдутся отметки шкива распредвала выпускных клапанов и шкива распределительного вала впускных клапанов с отметками, которые расположены на крышке.

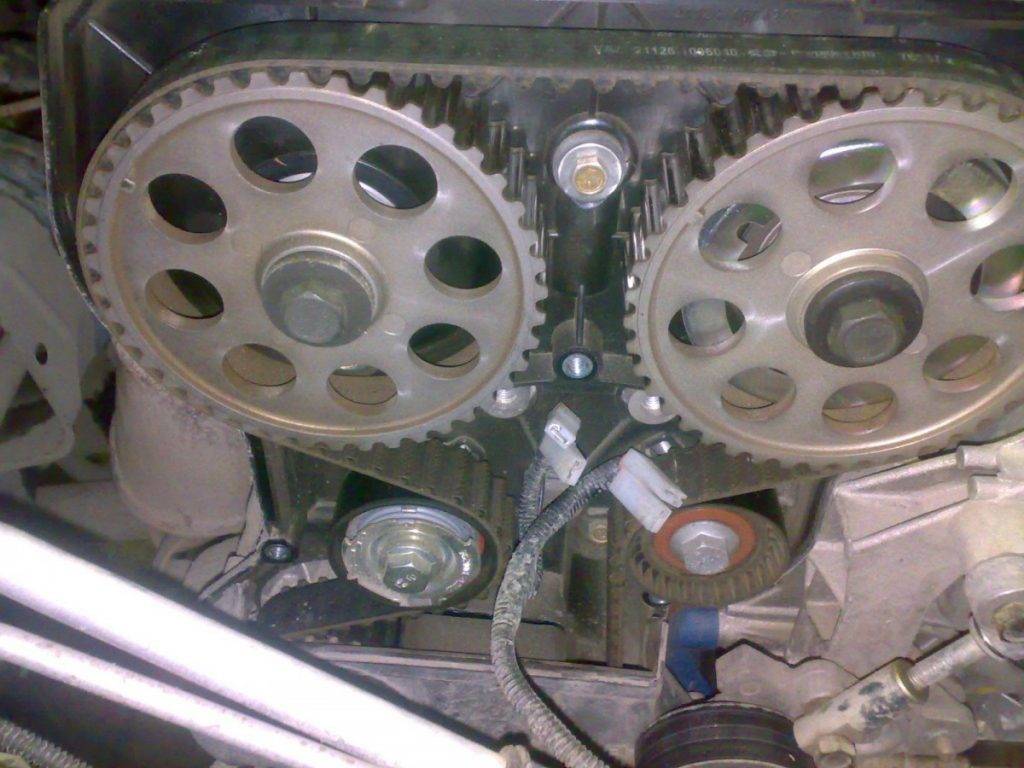

Совмещение меток

Откручиваем болт, которым крепится шкив вала и снимаем его. Снимаем ограничивающую шайбу. Открутив болты, снимаем переднюю крышку. Болтом крепления ролика, уменьшаем натяжение ремня ГРМ. Снимаем ремень. Новый ремень устанавливается в точности как продемонстрировано на фото.Схема установки

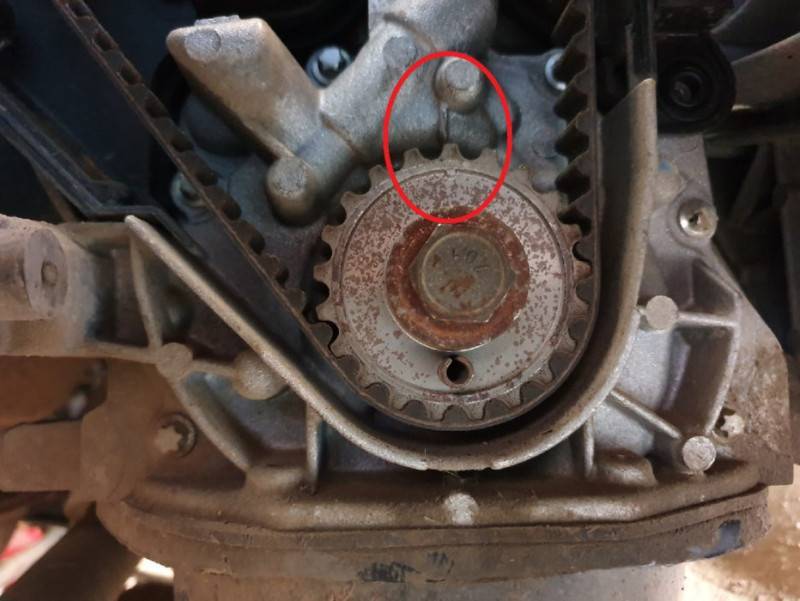

Не упустите из внимания то, что отметка на шкиве коленчатого вала должна находиться против прилива на корпусе маслонасоса.

Ставя новый следите за натяжкой ветви ремня. В таком состоянии он надевается на шкив. Поворачиваем натяжитель в направлении стрелочек до того момента, когда на нем совместятся отметки. Затягиваем болт, закрепляющий натяжной ролик. В случае проворота вала ослабляем затяжку и повторяем работу. После установки проворачиваем коленвал на несколько оборотов. Здесь необходимо удостовериться, что расположение валов не нарушилось. Если все метки сошлись, то можно переходить к установке всех снятых деталей на собственные места.

Как видите, нет ничего сложно и надеемся, что данная статья помогла вам разобраться во всех тонкостях этого процесса. Вы теперь самостоятельно можете определить какой ремень лучше для вашего автомобиля, как его правильно менять и сколько можно на этом сэкономить.

Замена

Сначала запасаемся инструментами:

• ключами на «10», «13» и «17»;
• крупной отверткой со шлицевым профилем;
• ключом для установки ролика и регулировки натяжки;
• домкратом;
• баллонным ключом.

Перед демонтажными действиями потребуется выставить ГРМ в специальное положение (ВМТ). Для этого на шкивах валов, корпусе картера трансмиссии и мотора присутствуют метки. Итак, замена ремня ГРМ пошагово.

1. Лада Калина располагается на ровной площадке.
2. Вывешиваем домкратом правый передний бок, а к задним колесам приставляем противооткатные упоры.
3. Открыв капот и вооружившись ключом 10-го размера, откручиваем болты (3 шт.), удерживающие защитный кожух механизма.
4. Гайка натяжного ролика в LADA Kalina откручивается с помощью ключа на «13». Ремень ГРМ ослаблен.
5. Теперь демонтируем ременную передачу генератора. Для этого пользуемся ключом 13-й размерности для ослабления натяжного устройства.
6. На шестерне распределительного вала отыскиваем метку. Она представлена в виде прямоугольного наплыва на тыльной поверхности края самой шестерни.
7. Вращая вал подходящим ключом, совмещаем указанную метку с верхним выступом, присутствующим на пластине фиксации кожуха механизма.
8. Перемещаемся к картеру коробки. На нем есть специальное окно, закрытое резиновой заглушкой. Поддеваем ее длинной отверткой и извлекаем.
9. Видим маховик LADA Kalina. Он обладает меткой, которую требуется совместить с треугольным выступом, расположенным слева на картере.
10. Если предварительно (при натянутом ремне) фазы выставлены правильно, то две указанные пары меток должны совпадать. Когда такого не наблюдается, корректируем положение путем вращения валов за шкивы (можно крутить колесо, включив заранее 5-ю передачу).
11. Далее стопорим маховик с помощью отвертки, просунув ее в окно картера и уперев в зубья.
12. Теперь снимаем шкив генераторной установки.
13. Старый ремень ГРМ LADA Kalina сбрасываем с приводных шестерен и ролика.
14. При установке новой ременной передачи контролируем отсутствие смещения меток. Все манипуляции выполняются по обратному алгоритму.
15. Натяжка производится путем вращения одноименного ролика. Применяем специальный ключ.

Правильно натянутый ремень позволит усилиями пальцев повернуть на 90 градусов холостую ветвь (посередине). Это будет соответствовать прилагаемой нагрузке в 2 кгс.

1. Теперь крепеж ролика можно затянуть с требуемым моментом.
2. Извлекаем отвертку из окна картера, возвращаем заглушку.
3. После сборки проверяем совпадение меток (вращаем механизм на 2 полных оборота и смотрим).
4. Устанавливаем кожух.
5. Не забываем вернуть на место колесо.

Во время установки важно не забыть про метки. Замена ремня ГРМ завершена

Замена ремня ГРМ завершена.

Выбор ремкомплекта

Качество ремня и ролика очень важно, так как от этого зависит бесперебойная работа двигателя. К вопросу следует подходить со всей ответственностью

С другой стороны, это – расходный материал, а значит, менять его всё равно придется.

С завода на Лада Калина устанавливается ремень ГРМ с номером 21126-1006040. Оригинал считается одним из лучших и отличается высокой надёжностью, в среднем его хватает на 50 000 километров. Стоимость варьируется в зависимости от региона: 1 000–1 500 рублей. На современном рынке есть большое количество аналогов, которые обычно стоят дешевле.

Но встречаются и более дорогие экземпляры. Самыми востребованными стали следующие бренды:

• Gates (в среднем около 2 тысяч рублей);
• LUZAR (2 000 рублей);
• Bosch (1 500–1 800 рублей);
• Pilenga (ролик-натяжитель и ремень в среднем 3 000 рублей);
• Trialli (комплект, около 3 500 рублей).

Самыми доступными аналогами считаются ремни таких производителей, как Master-Sport, Hofer и некоторые другие. В среднем их стоимость не превышает 1 тыс. рублей

Также не менее важно выбрать качественный ролик-натяжитель, т. к

меняются обычно ремни вместе с ними в паре. Здесь тоже представлено большое разнообразие.

Средняя цена в зависимости от региона не более 700 рублей. Рынок аналогов куда разнообразнее, соответственно, и цена у них варьируется от 400 до 2 000 рублей. Чаще других автолюбители выбирают такие бренды, как Gates, Pilenga, Trialli, Master-sport и другие. В среднем их ресурс составляет около 50 000 километров +/- 5 000, всё зависит от качества.

Самостоятельная замена ремня

Итак, если вы решили, что будете производить ремонт самостоятельно, подготовьте все необходимое, а именно – новые расходные материалы и необходимые рабочие инструменты. Как уже было сказано выше, из расходников нам понадобится ремень, прокладки и сальники. Кроме этого, может понадобиться и новый натяжной ролик. А вот какие инструменты нам обязательно пригодятся при выполнении ремонта подобной сложности:

• набор отверток с разными видами жал;
• рожковые ключи;
• головки;
• трещотка;
• домкрат;
• плоскогубцы;
• ключ для прокручивания коленвала (если есть).

Если специального ключа у вас под рукой не имеется, не беда, здесь мы научим вас, как можно устанавливать метки и без его помощи.

Первым делом вывешиваем переднее колесо и ставим машину на домкрат или подставляем под кузов опору. Это нужно для того, чтобы коленвал был установлен в соответствие с метками. Кстати, чтобы выполнять процедуру было удобнее, можно еще выкрутить свечи. Так компрессия не будет оказывать сопротивления.

Снимаем заглушку, расположенную на корзине сцепления. Конечно, будет намного удобнее, если при выполнении этой задачи вам будет помогать помощник. Но процедуру можно проделать и самостоятельно. Врубаем 4 передачу и начинаем вращать колесо. Делаем это небольшими рывками.

Метка на корпусе при этом должна совместиться с меткой, расположенной на маховике. Теперь избавляемся от привода генератора. Затем снимаем корпус ГРМ. Для этого нам потребуется вооружиться трещоткой и головкой на 12.

Начинаем крутить натяжной ролик до того момента, когда ремень ослабнет настолько, что его можно будет беспрепятственно снять. Смотрите, чтобы метка коленвала при этом совместилась с пластиной на корпусе головки. Если совмещения не произошло, его нужно обязательно добиться.

Теперь снимаем ременную передачу и начинаем устанавливать метки на распредвале. Начинаем устанавливать новую ременную передачу. Натягиваем ремень. Его натяжка должна быть оптимальной. Между распредвалом и помпой ремень должен прокручиваться на 90 градусов. Если все сделано правильно, начинаем осуществлять сборку прочих деталей в обратном порядке.

Теперь нам остается только проверить работу двигательной системы. Для этого заводим мотор и слушаем, как он работает. При наличии посторонних шумов процедуру придется повторить. Не ленитесь это проделать, так как неправильно установленный ремень не прослужит вам долго.
