Регулировка и снятие натяжения поликлинового ремня Volkswagen Polo
Поликлиновой ремень натягивается механизмом со встроенной пружиной, поэтому проверять натяжение ремня не требуется. Проводить натяжение ремня требуется только в том случае, если ремень по какой-либо причине приходилось снимать.
Для натяжения используются различные устройства. Одно исполнение оснащено натяжным роликом, другое – нет. При демонтаже и монтаже ремня по этой причине существуют различия.
Ременный привод без натяжного ролика
Для снятия поликлинового ремня необходимо следать следующее:
– демонтировать поликлиновой ремень для рулевого механизма с усилителем, если он установлен (см. соответствующий подразд.);
– отметить направление вращения ремня, если он снова будет устанавливаться. Для этого фломастером нанести на ремне стрелку, указывающую направление вращения. Направление вращения коленчатого вала, если смотреть со стороны шкива, правое (по часовой стрелке);
– отвернуть указанные на рис.
Рис. 103. Инструмент для натяжения поликлинового ремня: 1, 2 – болты, 25 Н·м |
– отжать вниз генератор с помощью указанного на рис.
Рис. 104. Установка инструмента на генераторе |
– отвести брызговик вниз и снять ремень.
Ремень немедленно подвергнуть дефектовке на наличие:
– трещин или изломов;
– отслоения покровного слоя или рабочих поверхностей ремня;
– износа рабочих поверхностей;
– изношенных или блестящих кромок;
– следов масла или смазки.
Поврежденный ремень всегда надо заменять.
При установке и регулировке ремня действовать следующим образом:
– установить ремень на шкивы коленчатого вала и генератора. При установке прежнего ремня соблюдать маркировку направления вращения. Установка против исходного направления вращения повышает износ ремня и даже может послужить причиной его разрыва;
– генератор отвести по меньшей мере три раза до упора вниз, чтобы обеспечить легкость его хода;
– отжать вниз генератор с помощью указанного специального инструмента и установить ремень на шкив генератора;
– пустить двигатель и дать ему поработать не менее 10 с на холостом ходу. При этом ремень натягивается пружиной. Болты генератора остаются ослабленными. Если натягивать ремень при демонтированном двигателе, то придется проворачивать коленчатый вал не менее чем на 10 оборотов также при ослабленных болтах генератора;
– затянуть указанные на рис.
Рис. 105. Установка приводного ремня с помощью натяжного ролика при установленном усилителе рулевого управления: 1 – ременный шкив, коленчатый вал; 2 – клиновой ребристый ремень; 3 – ременный шкив, насос усилителя рулевого управления; 4 – ременный шкив, генератор; 5 – натяжной ролик |
| Рис. 106. Установка ремня с помощью натяжного ролика при усилителе рулевого управления и установке системы кондиционирования воздуха: 1 – шкив коленчатого вала; 2 – ремень; 3 – шкив насоса усилителя рулевого управления; 4 – ременный шкив компрессора; 5 – шкив генератора; 6 – натяжной ролик |
| Рис. 107. Ослабление натяжения ремня при установленном натяжном ролике с отдельным приводом для насоса усилителя рулевого управления |
Оба ременных привода представлены на рис. 105 и 106. На рис. 107 можно видеть, как установлен ремень, если насос усилителя рулевого управления приводится в действие индивидуальным клиновым ремнем. Здесь для натяжения снова используется специальный рычаг, чтобы повернуть натяжной ролик для натяжения ремня.
Для снятия поликлинового ремня необходимо выполнить следующее:
– демонтировать клиновой ремень насоса усилителя рулевого управления;
– отметить направление вращения поликлинового ремня. Для этого нанести фломастером или маркером стрелку, указывающую в сторону направления вращения;
– отвести натяжной ролик с помощью рычага VW 3299. Рычаг, как показано на рис. 107, вставляется в ролик и перемещается в направлении, отмеченном стрелкой. При этом с ремня снимается натяжение;
– отвести щиток ременного привода вниз и снять поликлиновой ремень;
– проверить состояние ремня описанным выше способом;
– установить поликлиновой ремень. Для этого поднять с помощью рычага натяжной ролик и установить ремень на натяжной ролик и шкив генератора. При повторной установке прежнего ремня необходимо соблюдать отмеченное направление вращения. Затем отпустить натяжной ролик и натянуть ремень;
– прижать щиток ременного привода с помощью пружинных зажимов.
Видео про “Регулировка и снятие натяжения поликлинового ремня” для Volkswagen Polo
Замена цепи и звездочек на Polo Sedan 2013
VW Polo Sedan – Как подтянуть ручник
Volkswagen Polo(VW)/Фольксваген Поло как отрегулировать ручник/регулировка ручника.
Замена ремня генератора Volkswagen Polo
Замена ремня генератора Volkswagen Polo
Каждое ТО проверяйте ремень генератора на наличие зачесов и сколов. Завод изготовитель рекомендует менять его каждые 45-50 тыс. км. Порядок выполнения при процессе снятия:
- Отсоединить воздушный патрубок воздушного фильтра и воздушной камеры или корпуса дросселя.
- Демонтировать воздушный патрубок.
- Снять приводной ремень насоса усилителя рулевого управления.
- Ослабить болты крепления и гайки, крепящие генератор. Сместить генератор к двигателю.
- Демонтировать приводной ремень генератора со шкивов.
- Оценить его состояние. При наличии рваностей, разлохмаченности и прочих показателей изношенности – заменить. Рекомендуется в автомобиле иметь запасной ремень генератора.
- При установке нового ремня генератора необходимо установить его правильное натяжение. В таком случае длительный процесс эксплуатации без существенных проблем гарантирован. При перетяжке ремня генератора, есть вероятность, что в скором времени подшипники генератора выйдут из строя.
Установка и замена приводного ремня генератора
- Установить ремень и отрегулировать его положение и натяжение, перемещая генератор от двигателя, затягивая болты и гайки крепления генератора.
- Сборка всех остальных деталей производится в порядке, обратном демонтажу.
- После установки нового ремня запустить автомобиль.
- Проверить, как ведет себя новый ремень генератора.
Регулировка ремня генератора
Для проверки натяжения ремня генератора, необходимо найти специальные инструменты и приборы. Однако, если такой возможности нет, можно определить примерное натяжение генератора.
- Нажать в середине самой длинной ветви ремня и проверить уровень прогиба ремня. Он не должен превышать 13 мм.
- Используя деревянный брус, ослабить болты и гайки крепления генератора. Отвести генератор в сторону от двигателя до момента необходимого натяжения ремня.
- Затянуть болты и гайки крепления.
- Отрегулировать натяжение приводного ремня насоса усилителя рулевого управления.
- Монтировать воздушный патрубок.
- Ремень в процессе эксплуатации будет растягиваться, со временем. Необходимо перепроверить его натяжение через 500-600 км пробега.
Снятие ребристого клинового ремня генератора
На последних моделях автомобилей марки VW устанавливается только ребристые клиновые ремни с автоматическим механизмом натяжения. После установки таковых, регулировка натяжения ремня не требуется. Процедура снятия:
- Демонтировать воздушный фильтр и воздухозаборник.
- При установке того же ремня, необходимо отметить направление вращения ремня.
- Проверить ролик механизма натяжения по часовой стрелке, используя гаечный ключ. Смотреть нужно с правой стороны автомобиля. По уменьшению натяжения снять приводной ремень генератора со шкивов и вернуть механизм в исходное положение.
- Установить поддержку двигателя. Для этого понадобится простой домкрат и брусок.
- Демонтировать правую опору крепления двигателя от кузова.
- Опустить домкрат максимально низко, чтоб можно было извлечь приводной ремень, который находится между кронштейном и кузовом.
Установка ребристого клинового ремня генератора
- Продеть новый ремень генератора между кузовом автомобиля и кронштейном.
- Поднять двигатель в исходное положение домкратом.
- Очистить резьбу для болтов креплений опоры двигателя. Для этой процедуры понадобится метчик необходимого размера.
- Нанести на резьбу болтов крепления опоры двигателя тонкий слой вещества, который будет препятствовать отвинчиванию болтов.
- Вкрутить болты крепления, соблюдая необходимый момент Н.м.
- Повернуть ролик механизма натяжения против часовой стрелки и установить ремень генератора на шкивы. Для этой процедуры понадобится гаечный ключ. Отпустить ролик после того, как ремень был размещен по меткам и правильно. Соблюдая прогиб не более, чем 13 мм.
- Установить воздухозаборник и воздушный фильтр.
- Установить все детали в порядке, обратном снятию.
- Проверить состояние работы ремня генератора.
Инструкция по замене приводного ремня
Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.
В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.
Что понадобится для замены?
Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):
- гаечные ключи и головки;
- новый ремень и натяжной ролик;
- стержень для фиксации ролика;
- монтажная лопатка для снятия ремня;
- нож;
- защитные перчатки;
- лист бумаги и карандаш для рисования схемы установки.
Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.
Схема
Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.
- 1 — шкив коленчатого вала;
- 2 — шкив генератора;
- 3 — направляющий ролик;
- 4 — муфта компрессора кондиционера;
- 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
- 6 — ремень;
- 7 — натяжной ролик.
Алгоритм действий
Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.
На автомобиле ВАЗ Гранта
Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:
- Обрезать старый ремешок при помощи ножа.
- Повернуть на 3-4 оборота болт крепления генератора снизу.
- Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
- Поджать генератор вперед до заведения крепежного уха за кронштейн.
- Зафиксировать механизм проволокой или иным способом.
- Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
- Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
- Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.
На Киа Сид
Поменять ремень генератора можно следующим образом:
- Отвернуть фиксирующий болт, расположенный на верхней части генератора.
- Поднять фиксатор вверх, выведя болт из направляющего паза.
- Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
- Снять изношенный ремень и прижимной ролик.
- После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
- Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.
На Фольксваген Поло Седан
Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:
- Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
- Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
- Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
- Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
- Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.
Выбор ремня генератора для Volkswagen Polo
Правильно подобранный ремень решает сразу две проблемы: исключает преждевременный обрыв и упрощает установку. Внизу прилагается таблица ремней с артикулами для двигателя CNFA 1,6 л:
| Фирма | Для а/м с кондиционером | Для а/м без кондиционера |
| VAG (оригинал) | 6Q0 260 849 C | 6Q0 903 137 C |
| Bosch | 1 987 948 496 | 1 987 948 381 |
| Gates | 6PK1735 | 6PK1088 |
| Contitech | 6PK1733 | 6PK1090 |
Нужно учитывать, что автомобили с кондиционером и без оборудуются разными по длине ремнями. Чтобы правильно подобрать нужную длину, нужно ориентироваться на его параметры.
Хорошо это показано на примере ремней Gates и Contitech в их артикулах:
- 6 – количество ручейков;
- PK – поликлиновой;
- 1735 – длина ремня, измеряемая в миллиметрах;
Небольшие отличия ремней с разницей в 10 миллиметров не играют существенной роли. Более короткий ремень растягивается дольше, но его сложнее надеть. А длинный надевается легко, но в этом случае будет быстрее растягиваться.
Причины и особенности замены ремня
Для чего только не используется в современных моделях это простейшее устройство! Автомобиль ни за что не заведется, если под капотом будет отсутствовать генератор − не из чего будет вырабатывать необходимую искру. То же самое можно сказать и про многочисленные элементы головной оптики, задних фонарей, боковых повторителей поворотов и т.д. Что уж говорить о различных электронных «примочках» в салоне: не «полазить» в бортовом компьютере, не послушать музыку, не посмотреть фильмы. Даже прикуривателем не воспользоваться.
Поэтому генератор − жизненно важная деталь любого автомобиля, за которой нужно внимательно следить. Выход из строя элементов генератора в самых запущенных стадиях повлечет за собой вызов автоэвакуатора.
Чаще всего владельцы седана Фольксваген Поло жалуются на неправильную работу поликлинового ремня привода вспомогательных агрегатов, в которые как раз входит электрическое устройство переменного тока. Под ремнем находятся также шкивы насоса охлаждающей жидкости (2) и компрессор системы кондиционирования (6) (если комплектация оборудована кондиционером).
Схема такая: помимо перечисленных шкивов сюда входят натяжной элемент с крышкой, направляющий ролик (3), «колесико» коленчатого вала (1), натяжной ролик (4), собственно сам генератор (5) и крепления−болты. Все элементы обтянуты тем самым поликлиновым ремнем, с которым и возникают проблемы при неправильной эксплуатации автомобиля.
Обычно ремень меняют для замены прокладок в приводе ГРМ или на самой цепи устройства. Также его снимают для проверки исправности работы блока цилиндров, головки которых могут износиться или иметь грязевые, масляные отложения на поверхности. На станциях ТО натяжение ремня не проверяют, поэтому проверку стоит проводить самостоятельно. На Поло седан специалисты рекомендуют заниматься процедурой каждые 30 000 км пробега.
Проводить замену необходимо, если появятся:
- Износ на зубчатой поверхности в виде трещин или подрезов. От резины также может отслаиваться ткань.
- Трещины или складки на обратной стороне ремня.
- Расслоение на боковых поверхностях.
- Масляные разводы на ремне.
Последняя причина на Поло седан встречается реже, чем остальные, но скидывать со счетов ее не стоит, так как масло быстро разъедает поверхность ремня. Как правило, масло попадает на устройство вследствие порчи герметичности сальников валов «движка». Если масло не успело еще испортить резину, то нужно незамедлительно почистить ремень от разрушающих структуру осадков.
Для замены детали на Поло седан необходимо приобрести оригинальный поликлиновый ремень либо его аналоги. Надо отметить, что для конфигурации авто с заводской системой кондиционирования используется ремень, отличающийся по параметрам от аналогичного устройства в комплектации без кондиционера или климат−контроля.
Для моделей без системы кондиционирования оригинальный ремень VAG имеет номер 6q0903137a. Длина устройства из−за отсутствия шкива компрессора кондиционера значительно меньше, чем у первого аппарата − 1088 мм. Однако, короткая длина ремня не означает, что стоить он будет дешевле. Расценки примерно те же − от 1800 руб. Те, кто предпочитает экономить, могут приобрести аналоги от тех же Bosch или LYNX, например. Стоимость ремней начинается от 500 руб.
Основные особенности механизма

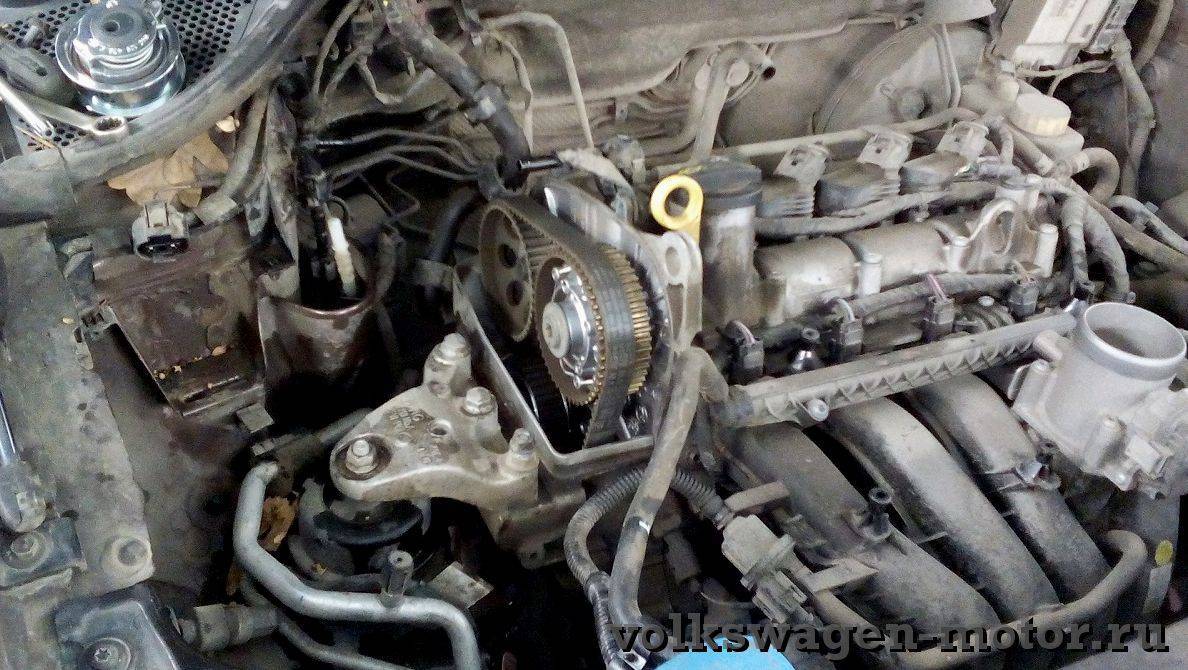

Механизм ГРМ в автомобилях Volkswagen Polo в зависимости от типа двигателя может быть представлен в виде цепи или ремня. На двигателях CFNA обычно стоит двойная цепь, на EA211 – ремень.
Сложности с определением типа механизма часто возникают у владельцев старых моделей марки. Но и в этом случае определить, что конкретно установлено на транспортном средстве вполне реально.
Сделать это можно посредством визуального осмотра:
- если у мотора металлический кожух, он с цепным приводом, а если пластиковый – с ремнем;
- если объем движка от 1,8 до 2 литров, он с цепью, а если 1,6 л и менее – с ремнем.
Только удостоверившись, что внутри двигателя находится именно ремень, можно заказывать необходимую запасную часть.
Замена ролика натяжителя Polo sedan и другие наши услуги
Сервисный центр, который мы представляем, оказывает услуги по ремонту автомобильной техники различных марок и модификаций, в том числе и немецкого концерна Фольксваген. Наибольшее количество заявок от владельцев связано с проведением текущих, малозначащих работ, а именно:
- профилактика ремня приводных механизмов, замена и осмотр роликов, натяжителя;
- проверка плотности посадки шкива помпы, состояние уплотнительного сальника;
- профилактика генератора, контактной платы, шкива, фиксатора – натяжителя;
- общая диагностика системы электропитания и подачи напряжения от АКБ к генератору, другим источникам потребления.
Кроме перечисленных работ, мастера выполняют капитальные ремонты основных агрегатов автомобиля, в том числе двигатель, ходовая часть, трансмиссия, рулевое управление. Принимаем и выполняем заказы на восстановление целостности кузова, отдельных его элементов после повреждения, аварии. Наличие высокоточного оборудования способствует наладке электронного блока управления двигателем при обнаружении некорректной работы или передаче неточных данных.
Заявки выполняются мастерами с многолетним опытом, со стажем работы не менее одного года. Задержки отсутствуют, брак составляет меньше одного процента, в большей части из-за неоригинальных деталей, предоставляемых владельцами.
Конструкция ролика натяжителя
Таким образом, на большинстве современных авто ролик представляет собой конструкцию:
- шариковый подшипник внутри
- пластиковая накладка с рабочей поверхностью под ремень сверху
- посадочная втулка внутри ролика
Существуют ролики эксцентриковые, регулировка которых осуществляется смещением оси относительно болта крепежного, и обычные. Во втором варианте ролик монтируется на кронштейне натяжителя неподвижно, а для регулировок смещается сам кронштейн относительно вала ДВС.
На некоторых авто используются саморегулирующиеся пружинные кронштейны, в которых число витков и диаметр проволоки пружины рассчитаны под конкретное усилие на заводе.
Поскольку внутри конструкции имеется подшипник, замена ролика производится при износе любой из этих деталей (обойма подшипника или пластиковая накладка). Кроме того, при замене ремня так же рекомендуется ставить на натяжитель новый комплект ролик/подшипник.
Пример компоновки двух генераторов с одним роликом натяжителя для качественного автозвука
Для обеспечения его подзарядки лучшим вариантом является дублирование генератора, для которого на коленвал ДВС монтируется второй шкив. В этом случае обслуживать приходится уже два ролика и ремня системы натяжения.
Почему свистит ремень генератора на холодную или на горячую и что нужно делать
Эксплуатация автомобилей как отечественного, так и зарубежного производства порой сопровождается неприятным свистящим звуком. Свистит ремень привода генератора. Это явление чаще возникает в холодную или дождливую погоду, при непрогретом двигателе.
Эксплуатировать подобное транспортное средство можно, однако свист означает, что привод проскальзывает на шкивах, не вращая при этом вал генератора. Соответственно, АКБ не получает необходимого заряда.
Проблема может быть вызвана и другими, более серьезными причинами. Почему свистит ремень генератора? Чем чревата неисправность и что необходимо сделать для ее устранения?
Причины свиста
Причина свиста может скрываться как в самом ремне, так и в расположенных рядом агрегатах. При обращении владельца авто за помощью нередко выясняется, что свистит генератор.
Неисправности ремня
Причин того, что свистит ремень генератора ВАЗ-2110, может быть несколько. Однако первое по частоте встречаемости место занимает износ материала, из которого он сделан. Резина растягивается, теряет форму, начинает проскальзывать.
Диагностика осуществляется визуально, по степени натяжения ремня. Если он провисает, легко прокручивается вручную (при этом шкивы остаются неподвижными), то причину неисправности можно считать найденной.
Помимо вышесказанного, ременная передача свистит при замасливании шкивов. Такое обычно происходит на старых моторах, где масло просачивается сквозь сальники и прокладки. Привод генератора на приоре и других моделях ВАЗ не зубчатый. Поэтому он легко проскальзывает по замасленной поверхности. Диагностика осуществляется визуально.
Привод может не свистеть постоянно, а периодически посвистывать некоторое время после холодного запуска зимой. В целом, если после прогрева ситуация приходит в норму, вмешательства не требуется. Дело в том, что резина, из которой сделан элемент, на морозе становится жесткой и прилегает к поверхностям шкивов неплотно. По мере прогрева она принимает рабочую форму и свист прекращается.
Неисправности генератора
Проблема свиста генератора ВАЗ-2107-ВАЗ-2101 и всей переднеприводной линейки автомобилей обычно заключается в развалившемся подшипнике передней крышки. При этом шуметь может как сам подшипник, так и ремень, проскальзывающий по заклинившему шкиву. Неисправность определяется «на глаз».
В некоторых случаях проскальзывание привода генератора может быть вызвано перекосом генераторного шкива или шкива коленвала. Ремень начинает двигаться под углом, касаясь боковых поверхностей. При этом будет свистеть даже новый ремень генератора. Определить поломку можно по сильному износу ременной передачи. Привод «съедает» по бокам.
Возможный ремонт
Что делать в рассматриваемой ситуации? Решение зависит от выявленной неисправности. Ослабленный привод следует подтянуть. Автомобили «Калина» и другие переднеприводные модели ВАЗА имеют натяжной болт, позволяющий регулировать степень натяжения ремня.
Для проведения манипуляции следует ослабить затяжку крепежных болтов, после чего на несколько оборотов закрутить болт регулировки, добиваясь оптимального натяжения. Правильно натянутый привод под давлением руки должен прогибаться не более чем на 1 см. Если добиться этого не получается даже при максимальной затяжке болта, ремень следует заменить.
При замасливании шкивов привод следует снять и протереть его внутреннюю сторону спиртом или бензином. Аналогичным образом очищают шкивы. Если ремень длительное время находился в замасленном состоянии, его рекомендуется заменить, так как горюче-смазочные материалы разрушают резину. Также в обязательном порядке меняются текущие сальники и прокладки.
В случаях, когда ремень генератора свистит «на холодную», ремонт не требуется. Допустимо немного увеличить натяжение ремня. Однако если посвистывание пропадает после прогрева, это не является обязательным.
Если в результате диагностики было выявлено, что свистит передний подшипник генератора, его меняют. Для этого следует снять агрегат с автомобиля, демонтировать переднюю крышку и, предварительно удалив неисправный подшипник, запрессовать новый. Также поступают при перекосе шкива и заклинивании вала генератора.
Профилактика
Предотвратить пробуксовывание привода генератора можно путем своевременной проверки и коррекции уровня его натяжения, замены ремня при наличии повреждений и при сильном износе.
Важно следить за состоянием сальников двигателя и за чистотой моторного отсека. При первых признаках износа подшипника электрогенератора необходимо произвести его замену
