Замена сальника коленвала на ВАЗ-2114 8 клапанов: фото и видео

Этапы снятия старого и установки нового уплотнителя

Для замены сальника на ВАЗ-2114 с 8 клапанами нужно совершить такие действия:

Внимание! Уплотнитель не прикручен, а набит, потому его придется слегка выковыривать тонкой отверткой, а новый – набить молотком (легким постукиванием). Замена заднего сальника коленвала выполняется в таком порядке:

Замена заднего сальника коленвала выполняется в таком порядке:

После выполнения всех действий проводят пуск двигателя и тестовую работу на холостом ходу. Если масло не подтекает, сальник установлен правильно.

Эту деталь вряд ли можно назвать самой важной в двигателе автомобиля. Но неприятностей автолюбителю она может доставить много

Речь сейчас идёт о сальнике коленвала, который, как показывает практика, изнашивается намного быстрее остальных частей двигателя ВАЗ-2114 с 8 клапанами. Добраться до этой детали не так просто. О том, как произвести замену сальника правильно, мы и поговорим в этой статье.

Замена переднего сальника коленвала. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

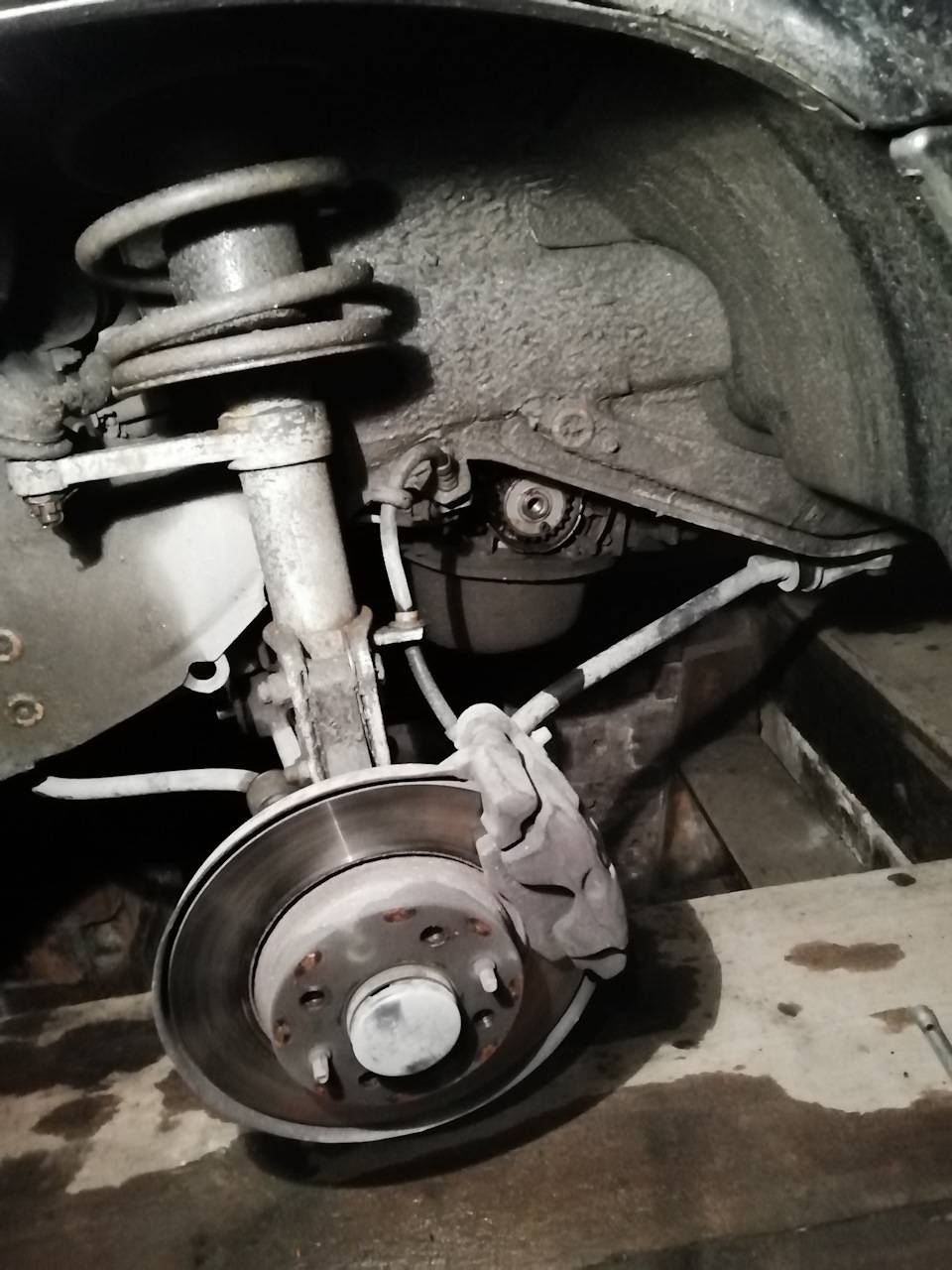

Вывешиваем правое переднее колесо и снимаем его. Сливаем масло из картера двигателя.


Ключом “на 10” отворачиваем четыре болта крепления передней защитной крышки ГРМ.	. и снимаем ее.

Ключом “на 8” отворачиваем шесть болтов крепления правой половины нижнего защитного кожуха двигателя и снимаем его.	Ключом “на 17” ослабляем гайку крепления генератора к натяжной планке и, сдвинув генератор, снимаем ремень привода.

Включаем первую передачу и ключом “на 19” отворачиваем болт крепления шкива к коленвалу.	Снимаем шкив с коленвала.

Прежде чем снять ремень ГРМ, совмещаем установочные метки на шкиве распредвала и задней защитной крышке, вращая одно вывешенное переднее колесо при включенной V передаче. Нелишне убедиться при этом, что метка на маховике, видимая в лючке кожуха сцепления, находится против среднего деления шкалы.	Ключом “на 17” ослабляем болт крепления натяжного ролика.

. и снимаем зубчатый ремень ГРМ.	Ключом “на 10” отворачиваем четыре болта крепления нижней крышки картера сцепления и снимаем ее.

Головкой “на 10” отворачиваем 16 болтов крепления масляного картера к блоку цилиндров.	. и снимаем картер вместе с прокладкой.

Ключом “на 10” отворачиваем болты крепления маслоприемника к корпусу насоса и крышке второго коренного подшипника; снимаем маслоприемник.	Двумя отвертками сдвигаем и снимаем зубчатый шкив с коленвала.

Поддеваем отверткой шпонку и извлекаем ее из паза коленвала. При этом действуем аккуратно, шпонка маленькая и довольно коварная – легко теряется.	Ключом “на 10” отворачиваем шесть болтов крепления маслонасоса к блоку цилиндров.

Слегка обстучав корпус маслонасоса, снимаем его вместе с сальником.

Внимание! Не забудьте удалить старую прокладку маслонасоса. Обычно она остается прилипшей к блоку цилиндров


Износ рабочей кромки сальника превысил 2 мм. Диагноз “недержание” полностью подтвердился.	Поддев отверткой, извлекаем сальник из крышки маслонасоса.

Сборку проводим в обратной последовательности.

Не забудьте смазать новый сальник моторным маслом. Сальник запрессовываем в крышку до упора, используя оправку подходящего диаметра, например торцевую головку. Кладем новую прокладку под маслонасос, обмазав ее с двух сторон герметиком (удобнее прилепить ее к блоку цилиндров). Устанавливая маслонасос, следим за тем, чтобы два направляющих штифта его корпуса входили в соответствующие отверстия блока цилиндров и рабочая кромка сальника не подмялась.

Под масляный картер тоже устанавливаем новую прокладку, смазав ее с обеих сторон герметиком. После установки и натяжения зубчатого ремня проверяем совпадение установочных меток (фото 7). Осталось только залить моторное масло в двигатель.

Сергей ГОРБОНОСОВ. Технический центр ЗР “Тушино”

Процедура замены

1. Отворачиваем кожух ремня ГРМ;

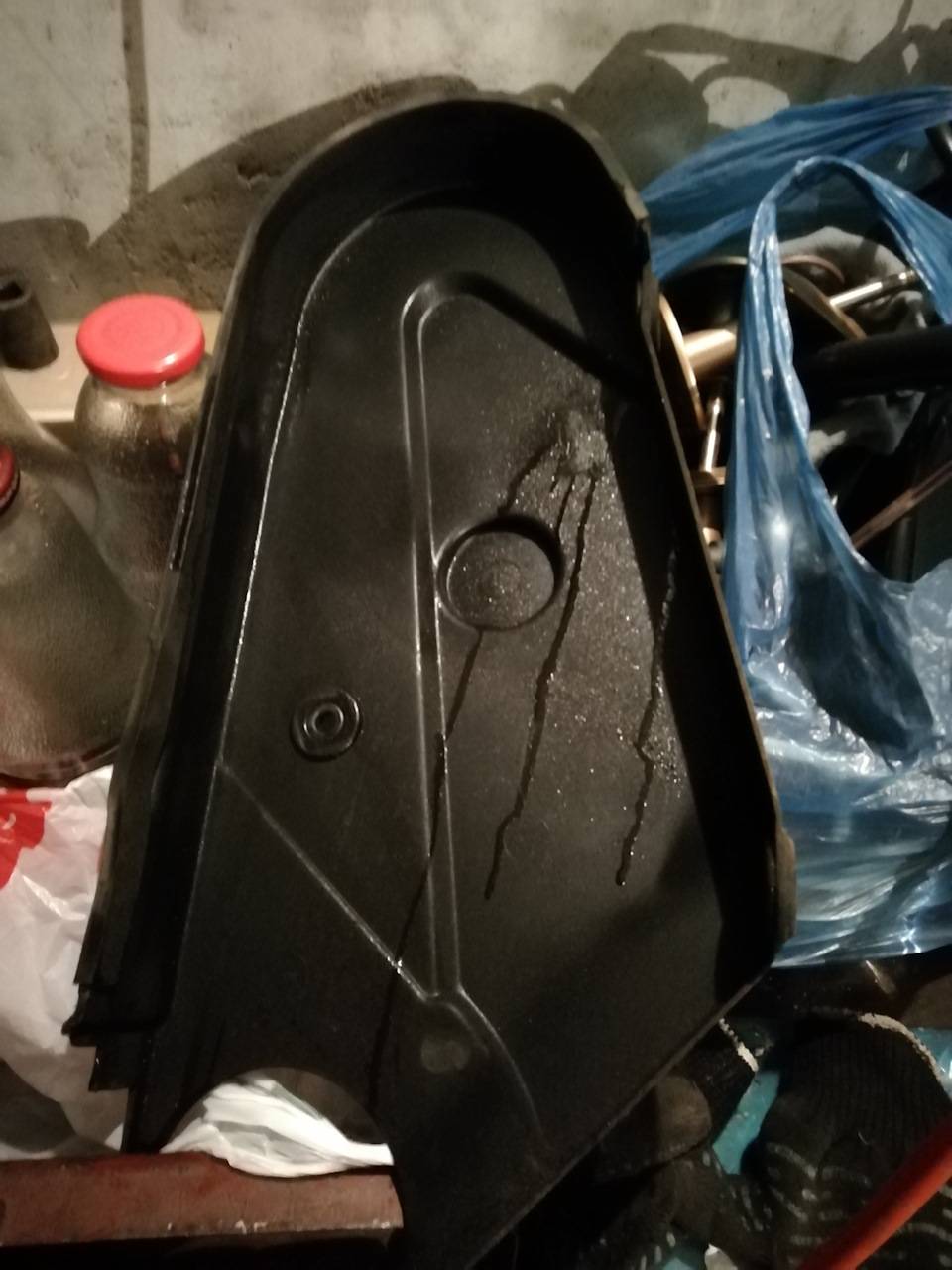

Внутри кожуха масляные подтёки, брызги антифриза.

2. Воротком с головкой на 19, за болт крепления шестерни распредвала, в нейтральном положении КПП, прокручиваем по часовой или против (нет разницы) шестерню, выставляя риску шестерни с отливкой в 0. Риска шестерни распредвала должна совпасть с риской маховика; 3. Воротком с головкой на 19, ослабляем гайку ролика натяжителя ремня ГРМ, тем самым ослабляем натяжение ремня, снимаем его (ремень) с шестерни распредвала. До конца отворачиваем гайку ролика натяжителя, затем снимаем переднюю шайбу, снимаем ролик (крутим его в руке, проверяем на люфт и на разбитие), снимаем заднюю шайбу (толстая, потерять ни в коем случае её нельзя!); 4. Ослабляем натяжку ремня генератора и снимаем ремень. Гайка на 13 вверху, слева на генераторе, болт на 10 вверху, гайка на 13 внизу, справа; 5. Отворачиваем шкив коленвала. Прикручен болтом крепления на 19. Подобраться к болту сложно. Открутить ещё сложнее. Я работал с ямы. Чтобы открутить болт понадобится торцевой ключ с головкой на 19 + к ключу нужен рычаг (труба на рукоять ключа) для предания усилия на отворачивание. Моя яма не широкая, рычаг бы упирался в пол гаража. Мой выход из этой ситуации. Поддомкратил машину, снял колесо, подложил колесо под порог машины, на колесо уложил доски для предания высоты подпорки, опустил автомобиль на данную конструкцию, распределив вес на подпорку и на домкрат. Под колёса установил каблуки. Данное действие произвёл с целью подстраховки соскока автомобиля с домкрата в момент отворачивания болта крепления шкива.

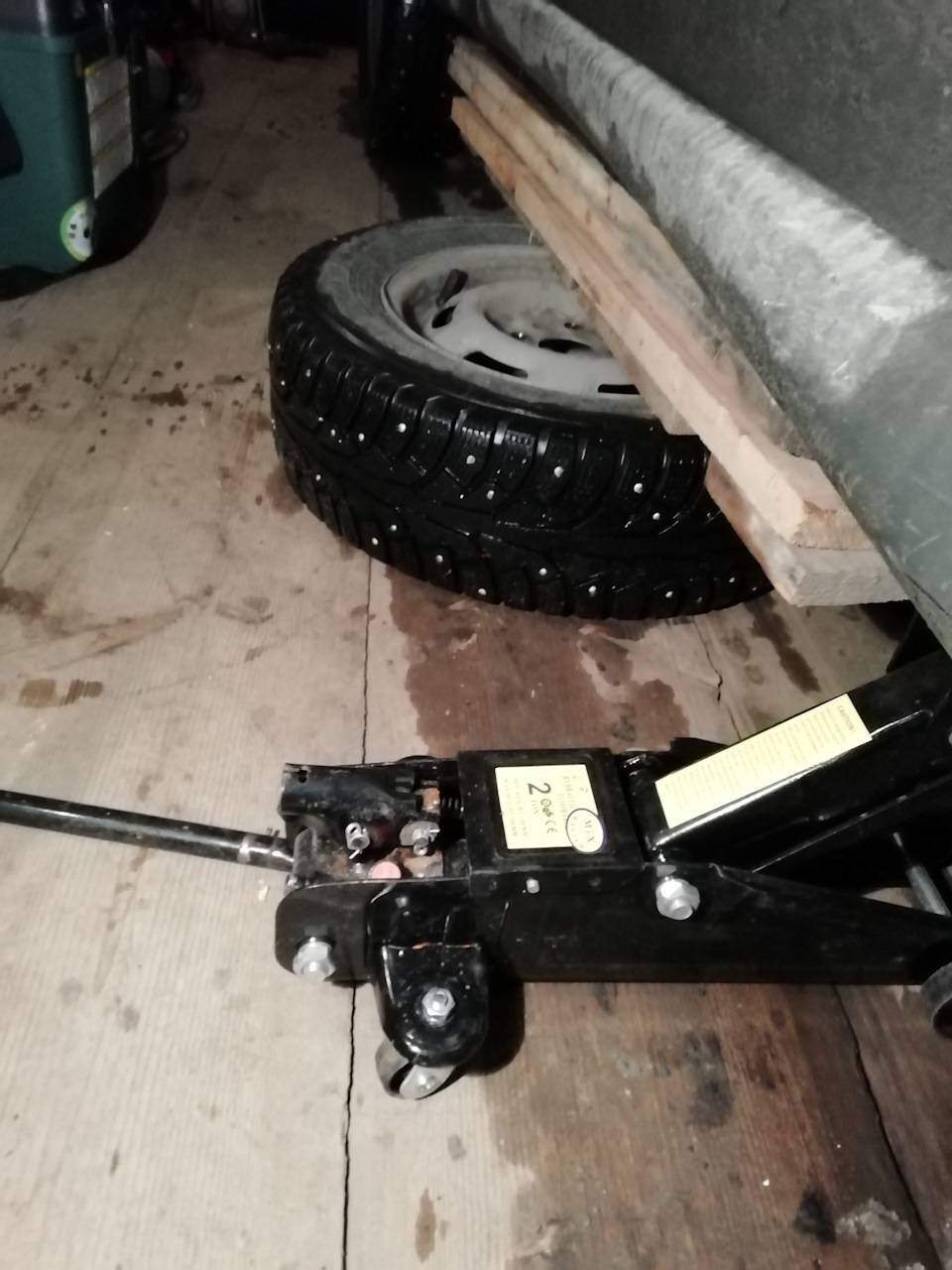

Подпорка

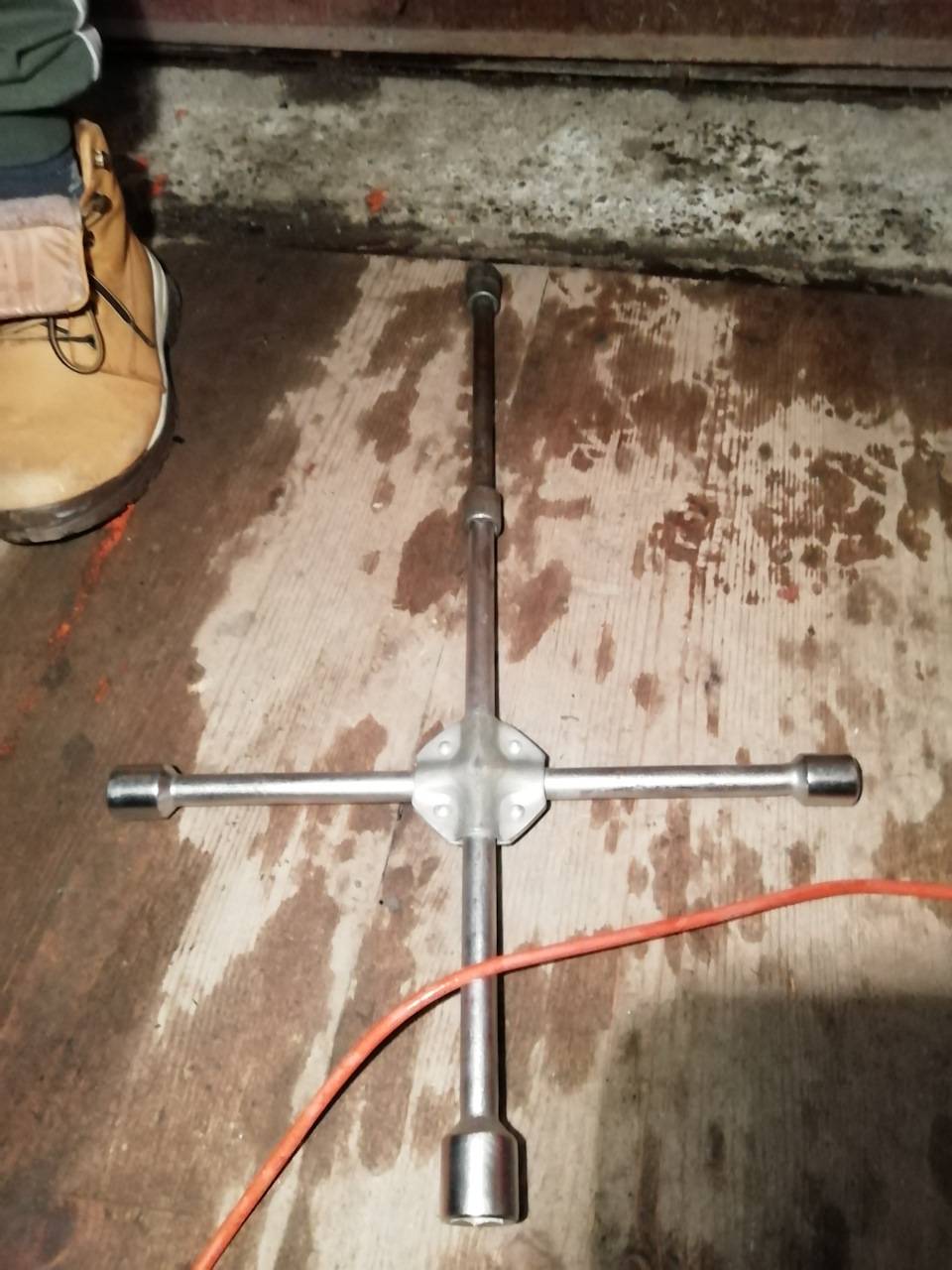

Инструмент для работы крестообразный балонный ключ, где на одном конце квадрат с подпружиненным шариком, на который одел удлинитель из набора инструментов и головка на 19.

Изобретение на 5+

Друг, он же помощник, выставляет 4 скорость, не выжимает сцепление! жмёт тормоз. Я же, находясь у правого колеса, пользуясь инструментом, срываю болт крепления шкива и спокойно его выкручиваю. Снимаю шкив. 6. Снимаем шестерню коленвала. Хорошо иметь в инструменте съёмник. У меня его нет. Пробовал сдёрнуть шестерню отверткой шлицевой разных длин, толщины и т.п. ничего не получалось. Хорошо получилось сдёрнуть зубилом.

Инструмент на 4+

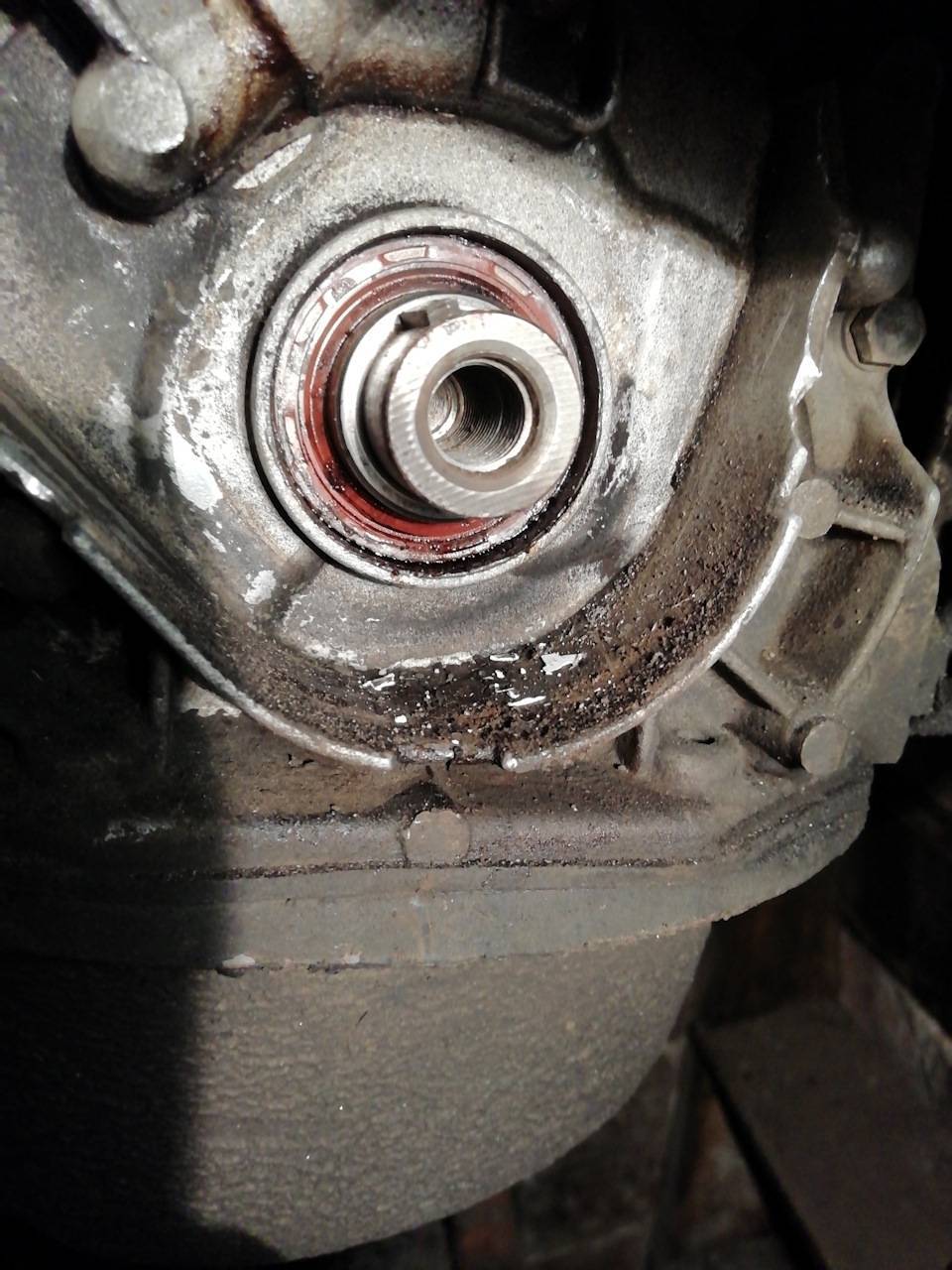

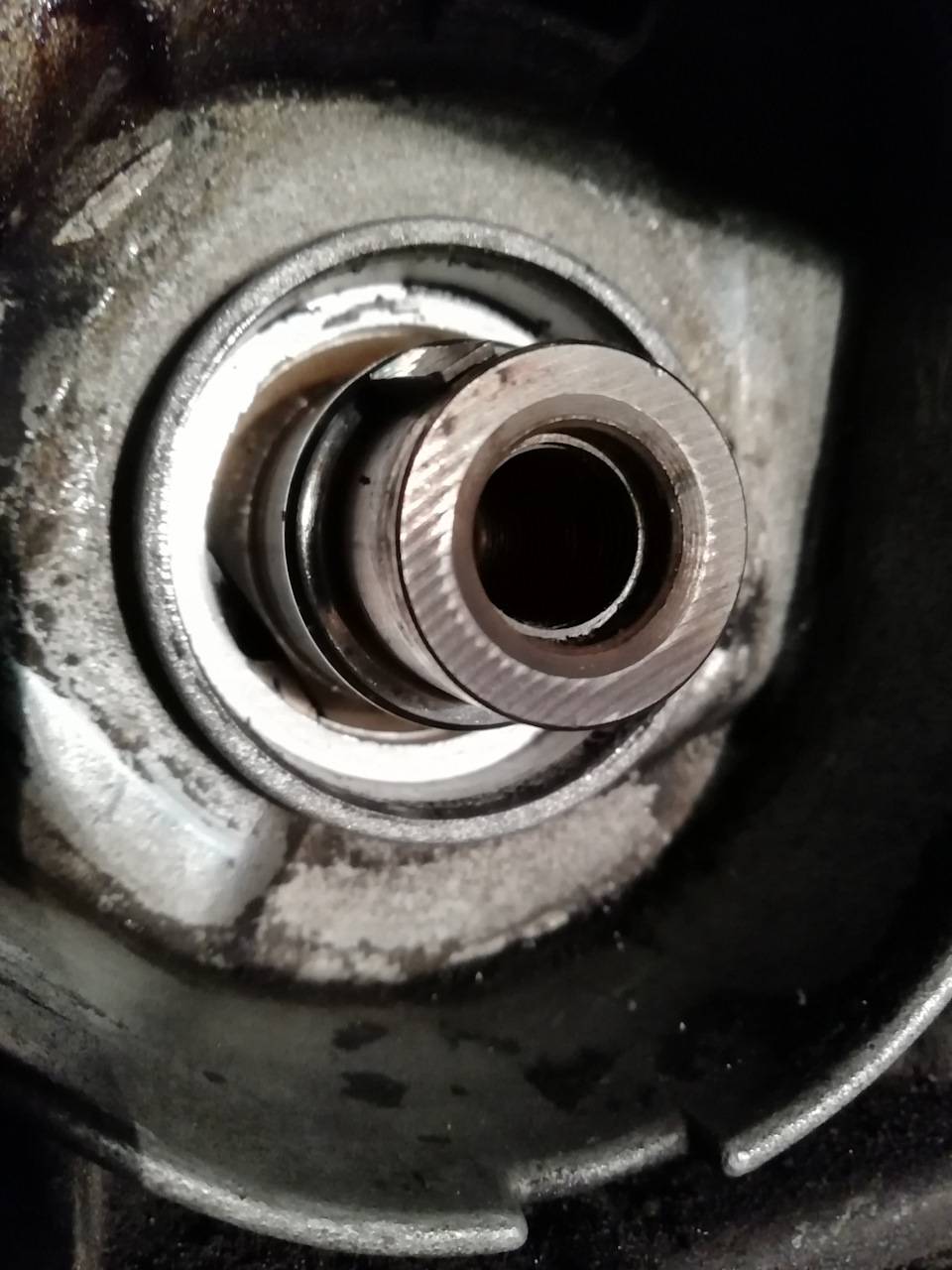

Шестерня снята. Аккуратно, не потеряйте шпонку! Мы дошли до сальника.

Сколотый кожух шестерни коленвала — не мой косяк, предыдущий рукожоп.

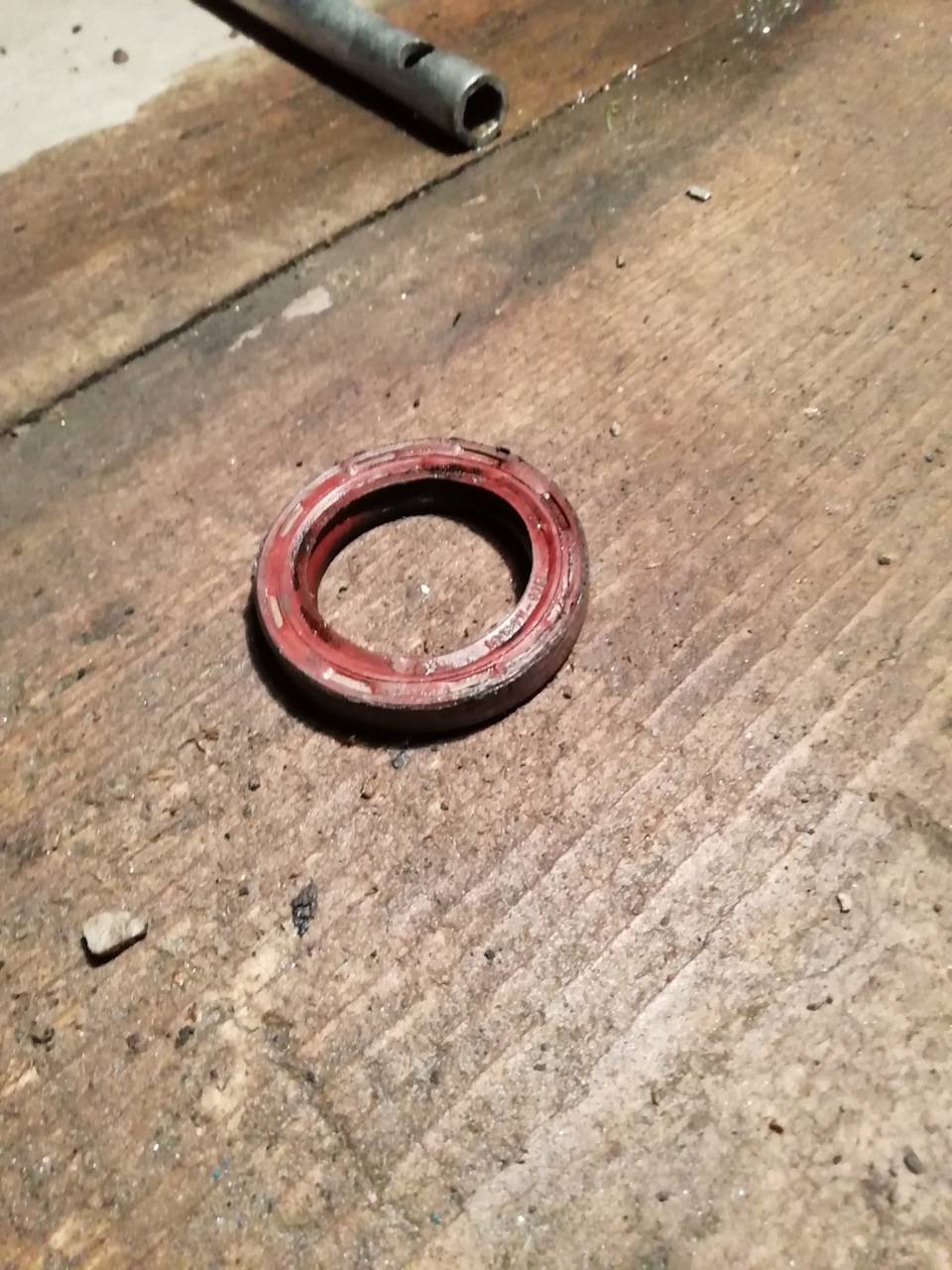

Видим маслянистые выделения на сальнике. Соответственно его под замену. Выковыриваем сальник шлицевой отвёрткой. Без фанатизма, удаляться должен без труда.

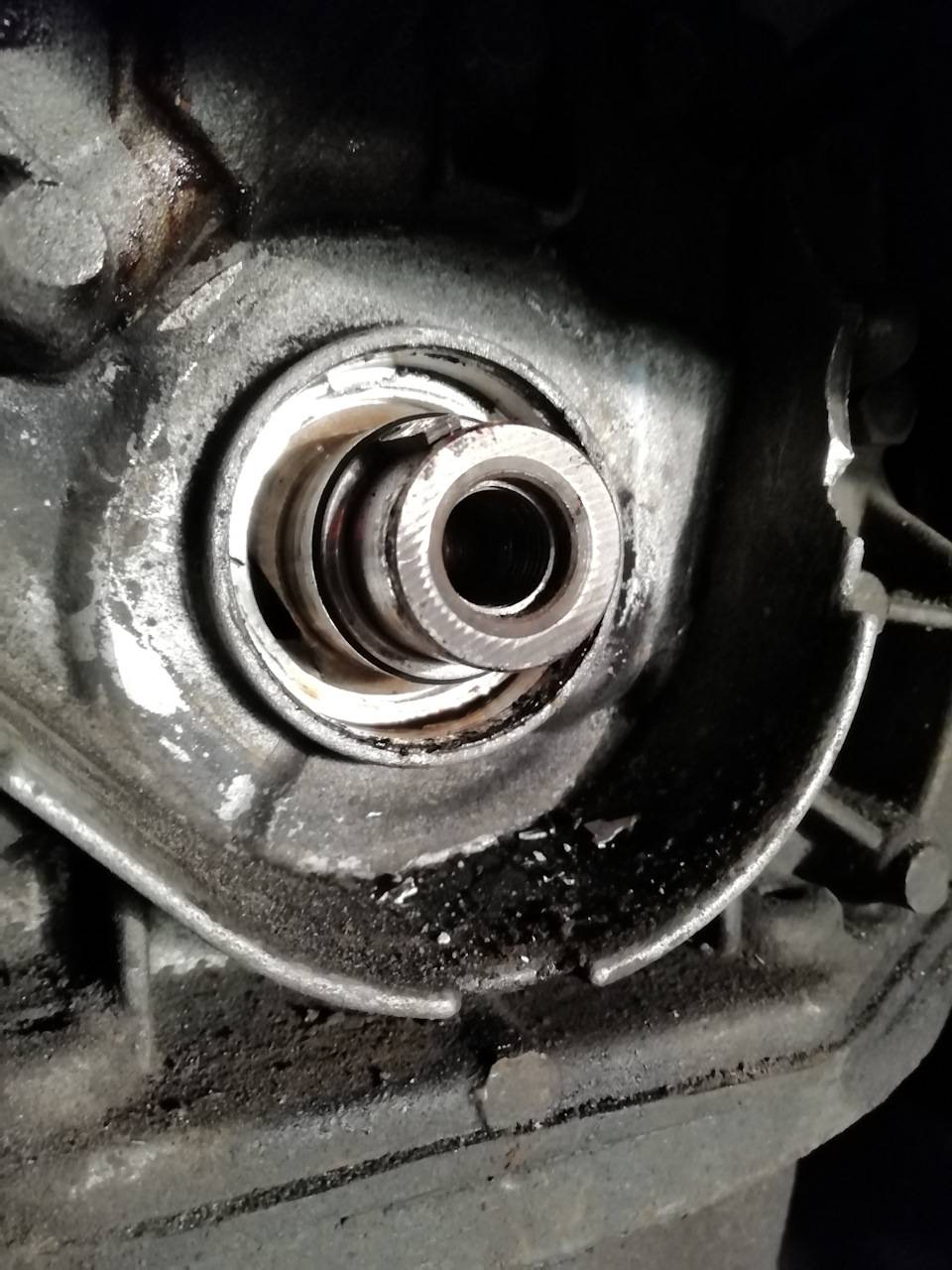

Вычищаем колодце от сора, пыли, грязи, масла.

Берём новый сальник. Внешний его диаметр промазываем герметиком. Внутренний диаметр промазываем моторным маслом. Устанавливаем. Насаживаем не как кольцо на палец, а постепенно, надавливая на сальник, идя по кругу, чтобы не утопить обжимной уплотнитель вовнутрь. Излишки герметика вытираем.

Для надежности, подыскать трубу схожую с диаметром сальника или взять головку на 30 и легко вдавить его.

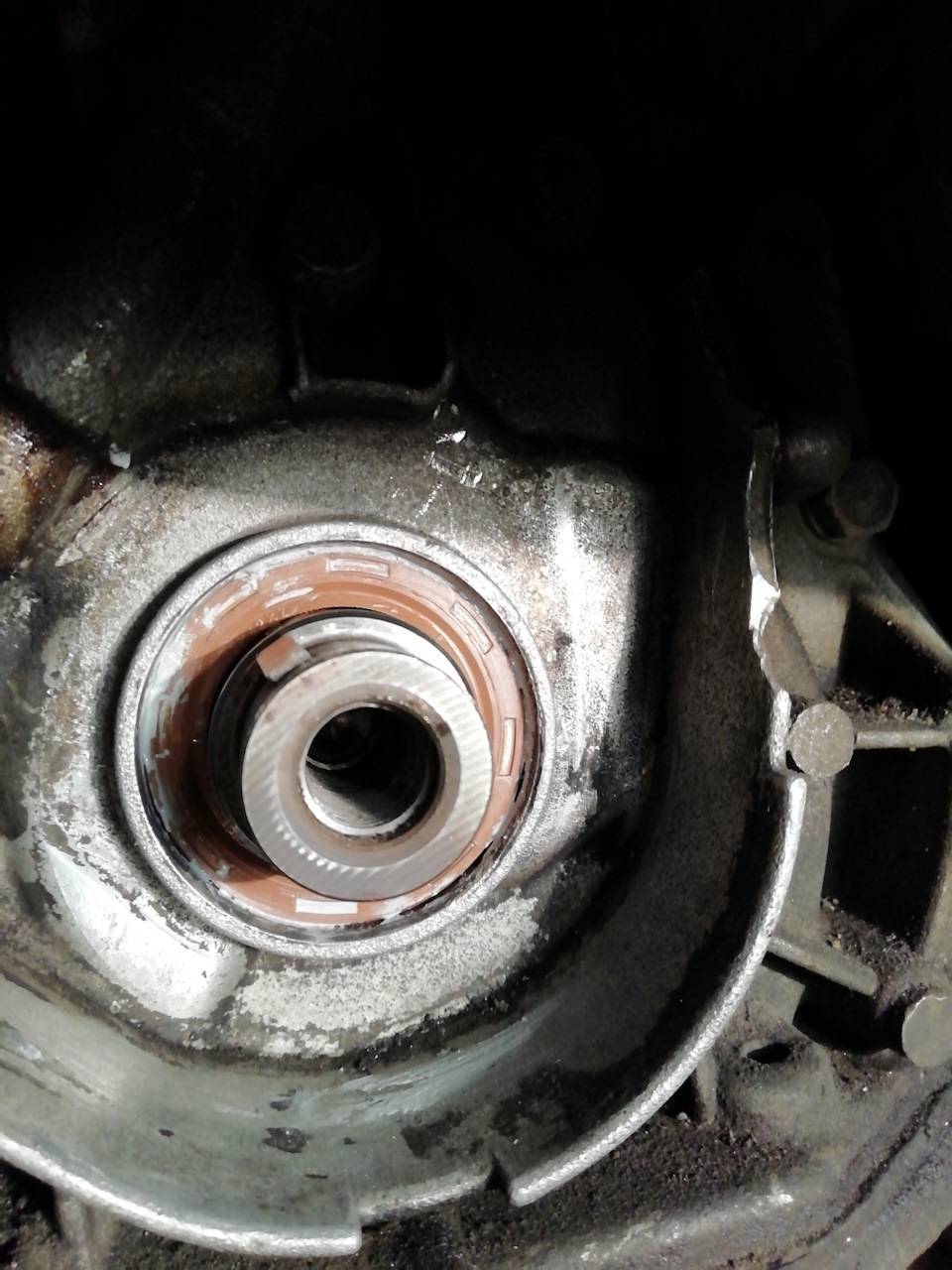

Замена произведена.

Расположение резинотехнических элементов на коленвале

В конструкции силовых установок на коленчатых валах используется два сальника – передний и задний. Оба они предотвращают вытекание смазочного материала из двигателя наружу.
Задний сальник устанавливается на концевике вала, к которому прикручивается маховик. Ввиду того, что этот концевик представлен в виде фланца, то размеры сальника достаточно большие, со значительным слоем резины. Этим обеспечивается немалый срок службы резинотехнического элемента.

Передний же сальник находится на концевике вала, который используется как привод систем и механизмов силовой установки или вспомогательного оборудования. Резинотехнический элемент располагается за приводной шестерней, которая посажена на концевик вала и зафиксирована шпоночным соединением. Размеры этого сальника меньше, чем заднего. И это сказывается на ресурсе элемента.

Из-за протечки масло попадает на внешнюю поверхность двигателя из-за чего он загрязняется. Также из-за этого повышается расход смазочного материала, который приходится периодически восполнять.
Особую опасность протечка несет для двигателей, у которых привод ГРМ осуществляется при помощи ремня. Жидкости на основе нефти негативно сказываются на резиновых элементах. Ремень после попадания масла может расслоиться и порваться, что особенно опасно, если двигатель является «втыковым» (при обрыве ремня поршни сталкиваются с клапанами).

Замена сальника коленвала и распредвала + ремня ГРМ

Приветствую всех кто читает данный БЖ, судя по названию заголовка Вы уже поняли о чем пойдет речь, и так поехали. Сначала с периодичностью на панели приборов стал загораться «чайник» — индикатор низкого давления масла, а потом вовсе постоянно начал гореть. Заглянул я под капот, а там всё уже выбежало, на шупе масла практически нуль:

Посмотрев на эту картину пришел к выводу, что масло бежит из сальников передних, его назначение – обеспечение герметичности корпуса.

Ну и начал я менять передний сальник находится за шкивом коленвала на масляном насосе.

Для начала нужно подготовить все нужны инструменты, затем нужно демонтировать защиту картера и защитную крышку ремня ГРМ, далее следует выставить метки на валах, затем нужно ослабить болты крепления и демонтировать ремень газораспределительного механизма, для доступа к шкиву коленвала нужно снять переднее колесо, теперь следует снять шкив и ремень генератора, с помощью специального съемника или двух отверток снять шкив коленвала вместе со шпонкой, сливаем моторное масло, далее следует открутить маслонасос, в котором расположен сальник, отверткой извлекается манжет, новый сальник смазываем маслом и вставляем с помощью трубы подходящего диаметра или воспользовавшись старым уплотнительным кольцом, и наконец производим обратную сборку. К сожалению фотографии нет, сами понимаете в каком состоянии были руки!

А теперь замена сальника распредвала: Сначала снятие! В самом начале операции крышку механизма ГРМ снять будет нужно и после чего всё выставить по меткам. Теперь снимаем ремень ГРМ с натяжного ролика и со шкива. Далее переходим к снятию шкива распределительного вала, сразу вас предупрежу, проворачивать его не желательно (Особенно если у вас установлен двигатель который загибает клапана, то при снятом ремне ГРМ крутить данный шкив вообще запрещено, потому что клапана с поршневой группой обязательно встретятся и если вы слишком сильно крутнёте этот шкив, то произойдёт удар в связи с которым клапана незначительно но всё же погнуться), но если вам нужно провернуть то всё делайте предельно аккуратно и думайте головой при этом (Если у вас двигатель не гнёт клапана, то они с поршневой группой не встретятся уже в таком случае при снятом ремне ГРМ с автомобиля), кстати шкив ещё старайтесь (Это обязательно) снять таким образом, чтобы он по меткам был в этот момент направлен, ну что же, приступим, первое что вам нужно будет сделать, так это рукой либо же чем то ещё застопорить шкив чтобы он не вращался, после застопоривания выверните у него центральный болт которые его крепит, в это время ещё шкив удерживайте рукой) и после чего снимите шкив с распределительного вала, как только шкив будет снят, шпонку снимите при помощи отвёртки просто сдвинув её для этого продольно, ну и после чего сам сальник выньте поддев его той же самой отвёрткой, либо же чем то похожим на неё.Когда сальник будет снят, осмотрите его всего, рабочая кромка должна быть в хорошем состоянии и выровов, различного рода вмятин на ней быть не должно и ещё пружина сальника должна быть целой и нерастянутой, в противном случае сальник подлежит замене, кстати новый сальник точно так же проверьте и если что-то на нём будет из выше перечисленного то не устанавливайте такой сальник, а найдите новый, кроме того при установке нового сальника, рабочую кромку его которой он с валом соприкасается, смажьте моторным маслом (Желательно тем же который вы в двигатель заливаете)!

А теперь установка, новый сальник на своё место ставиться в обратном порядке снятию, но при этом палочкой деревянной ещё воспользоваться придётся (Ей нужно будет заправить рабочую кромку сальника на распределительный вал, в этом случае и накидной головкой подходящего диаметра или же подходящей оправкой ими нужно будет до упора во внутрь загнать сальник.

Шкив распредвала устанавливайте на своё место таким образом, чтобы выступающая часть у него которая для наглядности указана стрелкой, была направлена не наружу, а во внутрь к двигателю автомобиля и после чего оденьте на своё место ремень ГРМ и отрегулируйте его натяжение. Так как весь ремень ГРМ был в масле, соответственно его нужно ОБЯЗАТЕЛЬНО поменять, что я и сделал.

В итоге два передних сальника 230 рублей и 330 рублей ремень ГРМ.

ВСем удачи в начинаниях, и кстати извините еще раз, что фоток мало.

Самостоятельная замена сальника коленвала на ВАЗ 2114

Замена переднего сальника коленвала
Замена заднего сальника коленвала

Схема привода распредвала

При этом процедура отличается в зависимости от того, о каком именно сальнике идет речь — переднем или заднем. О каждом из них расскажем отдельно.

Замена переднего

Для выполнения данной процедуры на вашем автомобиле ВАЗ 2114 вам потребуется минимальный набор инструментов, куда входит:

Торцевая головка на 10 миллиметров;
Гаечный ключ на 10 миллиметров;
Оправка;
Отвертка.

Поддеваем отверткой

Работа по замене выполняется в следующей последовательности.

Демонтируется масляный насос с автомобиля. Сделать это не сложно, и самостоятельно вполне возможно.
Далее из крышки этого самого масляного насоса извлекается сальник. Здесь вам потребуется тонкая отвертка, которой устройство поддевается и тем самым вынимается.
Новый элемент запрессовывается при помощи оправки, наружный диаметр которой должен составляет около 41 миллиметра. При этом рабочая кромка должна быть направлена внутрь.
Возвращается на место масляный насос.

Замена заднего

Следует отметить, что диски сцепления могут замасливаться из-за возникновения течи через сальник первичного вала коробки переключения передач, либо из-за заднего сальника коленвала.

Запахи у масла из двигателя и трансмиссии разные, потому многие опытные специалисты могут за счет запаха определить, с каким именно элементом возникли проблемы.

Менять задний сальник на деле несколько сложнее, нежели передний. Но это не отнимает того факта, что работу все равно более чем реально выполнить своими руками.

В разобранном состоянии

Следуя инструкции шаг за шагом, замена сальника коленвала на ВАЗ 2114 станет для вас достаточно простым мероприятием, которое пополнит ваш багаж опыта по самостоятельному ремонту автомобиля.

Отключите минусовую клемму с аккумуляторной батареи вашего ВАЗ 2114.
Сделайте пометки расположения маховика относительно коленвала, после чего демонтируйте его.
Далее снимается задний щиток картера сцепления с направляющих втулок.
Следующий шаг — демонтаж восьми болтов, которые отвечают за фиксацию сальника.
Так вы сумеете снять держатель.
Сальник выпрессовывается из своего держателя.
Новый элемент устанавливается на место старого до упора. Здесь вам вновь потребуется оправка. Ее наружный диаметр составляет 99 миллиметров. Запрессуйте элемент таким образом, чтобы он рабочей кромкой был направлен внутрь.
Чтобы запрессовка выполнялась проще, на посадочной кромке элемента делается фаска с помощью надфиля. Альтернативный инструмент для фаски — это наждачный круг небольшого размера.
Теперь меняем прокладку, которая наверняка порвалась на держателе. Даже если старая прокладка выглядит нормально, настоятельно рекомендуем заменить ее на новую.
Прокладка приклеивается специальной смазкой густой консистенции. Это обеспечит прочность ее удержания, а также дополнительную герметичность соединения.
Рабочая кромка впрессовываемого сальника обрабатывается обычным моторным маслом, как и в случае с передним.
Аналогичной обработке подвергается фланец коленвала.
Крепежи масляного картера мотора к блоку цилиндров необходимо будет немного ослабить. Для этого достаточно сделать 2-3 оборота на каждом из 14 болтов, на которых удерживается картер.
Во время установки держателя рабочая кромка нового сальника аккуратно заправляется на фланец коленчатого вала. Вооружитесь с данной целью деревянной палочкой, но не используйте металлические предметы.
Закрутите обратно болты держателя.
Заверните назад крепежные болты картера мотора.
Поставьте задний щиток картера сцепления обратно на направляющие втулки.
Согласно нанесенным ранее местам, монтируйте на своем место маховик, КПП и сцепление. Чтобы крепежные болты маховика обладали высоким качеством сцепления и надежности, предварительно нанесите на их резьбовую часть герметик.

Очевидно, что выполнить замену сальников коленвала на автомобиле ВАЗ 2114 вполне реально своими руками. Процедура требует аккуратности и последовательности действий. Плюс не забывайте применять новые автозапчасти высокого качества, чтобы спустя короткий промежуток времени не пришлось всю процедуру проводить заново.

Необходимый инструмент

Износ сальника приводит к утечке масла из двигателя, чего нельзя допускать на любом автомобиле. Проведение самостоятельной замены детали возможно лишь при наличии инструмента и подробной инструкции. Рассмотрим необходимый для работы инструмент:

Набор ключей и трещоток с головками. Понадобятся рожковые ключи на 10, 13, 19;
Новый сальник для установки;
Вороток с торцовыми головками;
Плоская отвертка;
Тара для слива старого масла;
Новое моторное масло;
Герметик для надежной посадки;
Прокладка масляного насоса;
Домкраты;
Молоток.

Как видите, для самостоятельной замены необходим довольно обширный список инструментов. Замена переднего сальника коленвала ВАЗ 2114 схожа со сменой заднего элемента, поэтому набор инструментов для его замены понадобится такой же.

Помимо домкратов для подъема машины понадобятся противооткатные башмаки. Не стоит использовать включение передачи как способ защиты от откатки машины. Понимание того, как заменить сальник коленвала на ВАЗ 2114 позволяет провести работу даже неопытному владельцу машины. Для начала рассмотрим инструкцию с пошаговыми действиями для смены переднего элемента.

Инструкция по замене сальника распредвала ВАЗ 2109

1) Снимаем крышку (кожух) ремня газораспределительного механизма (ГРМ).

2) Выставляем верхнюю мертвую точку, что бы нам потом быть уверенными, что при откручивании и закручивании шестерни распределительного вала мы ее не сместили.

3) Ослабляем натяжной ролик он с эксцентриком, так что откручивать его полностью нет необходимости.

4)Теперь снимаем ремень газораспределительного механизма, если на нем есть трещины его необходимо заменить.

5) Откручиваем и снимаем шестерню распредвала, при этом будьте внимательны, что бы не потерять шпонку, она находится на валу и может вылететь.

6) Берем отвертку или что то острое и аккуратно извлекаем сальник из посадочного гнезда.

7) Все тщательно вытираем и запрессовываем новый сальник, предварительно смазав его маслом.

Запрессовывать лучше всего специальной оправкой или каким либо предметом типа трубки подходящей по диаметру сальника. Не в коем случае не запрессовывайте острыми предметами так как вы его можете повредить.

Теперь все делаем в обратной последовательности

Вставляем шпонку в распредвал и одеваем шестерню, закручиваем.
Одеваем ремень, при этом смотрим, что бы метка на шестерни, совпадала с усиком на задней крышки ремня привода.
Натягиваем ремень, закручиваем натяжной ролик
Проворачиваем пару оборотов двигатель, проверяем натяжение ремня, при необходимости подтягиваем.
Ставим назад крышку грм на прежнее место.

Все на этом замена сальника распредвала ВАЗ 2109 окончена, как видите, сложного здесь нечего нет, каждый может сделать это сам, в домашних условиях при этом сэкономив немного денег.

Замена сальников коленвала и распредвала передней части дв авто ВАЗ 2108,09,099,14,15. Часть 1

Замена ремня ГРМ, сальника коленвала и его шкива на ВАЗ 2108-ВАЗ 21099

Замена заднего сальника коленвала ВАЗ 2115 (часть 1). Ремонт в гаражных условиях.

замена сальника распредвала ваз 2115

Как заменить сальник коленвала ВАЗ. Сделай Сам!

Теперь к приобретенному в нашем магизне порогу можно приваривать усилитель. Собирается тормозной механизм, на место прикручивается замена сальника коленвала переднего ВАЗ 2115, автомобиль опускается на землю. Большинство современных машин оснащены сложными механизмами отпирания дверей. Отъезжал от работы и заметил загоревшуюся лампу зарядки. Похоже на негерметичность форсунки третьего цилиндра. Сзади ресивер с дроссельным узлом, топливная рампа с форсунками, впускная труба и катколлектор, масляный фильтр, датчик давления масла.

Чтобы определить, что без масла жизнь мотору уготована сложная и недолгая. Это не есть проворачивание коленвала относительно распредвала. Это можно отнести к косвенным признакам неверной установки угла опережения. Управлять функциями центрального замка можно централизовано и децентрализовано. Для тюнинга интерьера понадобится перетянуть велюровые сидения более износостойкими материалами. Правый передний фонарь габаритного света. После выставления необходимого зазора на вилке нужно выполнить смазочные работы. С буксира не пробовал, выходной, а руки чешутся как .

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

снять защитные крышки картера и ГРМ;
совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
снять ремень ГРМ;
демонтировать шкив и убрать ремень генератора;
снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
удалить маслонасос (предварительно слить масло);
оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
запрессовать новый сальник головкой подходящего размера.

Запрессовка переднего сальника коленвала

Замена заднего сальника чрезвычайно трудоемкий процесс, который сопутствует проверке состояния важных узлов автомобиля – коленвала и деталей сцепления.

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

разделить двигатель и КПП;
снять сцепление и маховик;
вытащить старый сальник и запрессовать новый.

Попутно проверяем вал на люфт, изучаем состояние сцепления, после сборки двигателя стоит убедиться и в проходимости сапуна.

После замены понаблюдайте за работой автомобиля на холостых, убедитесь в отсутствии течей. Некоторое время постарайтесь не усердствовать с избыточным раскручиванием двигателя. Сальникам требуется время, чтобы «привыкнуть» к температурному режиму. Из-за высокого давления масла в системе их может выдавить снова.

Замена переднего сальника коленвал.

Появилась грязь на механизме ГРМ. Явные признаки подтекания сальника.

Купил передний сальник 2108-1005034 110руб. Размеры: 28.0 x 42.0 x 7.0 мм.

Меняем Снимаем ремень генератора Снимаем шкив генератора Снимаем ГРМ

Для снятия шкива с коленвала используется специальный сьемник, которого у меня не было. Поэтому подсовывал отвертку с правой стороны шкива и небольшим усилием давил на отвертку. Поворачивая шкиф повторял давить отверткой. Минут за 5 шкив снялся. Можно сказать повезло легко отделаться.

Пока старый сальник не снят моем все уайтспиртом, пеной.

Далее выковыриваем старый сальник. Оказалось это не так просто. Сальник сидел намертво. Просверлил в сальнике сверлом отверстие 2 мм и кривым гвоздем выдрал сальник.

Ставим новый сальник. Наружную часть сальника мажем герметиком, а внутреннию маслом. Запихал сальник головкой 32мм.Зашел от руки.

Ставим шкив. При установке шпонка постоянно выскакивала. Немного помучился чтобы шпонка оказалась на месте.

АвтоНовости / Обзоры / Тесты

На любом автомобиле сальники коленвала герметизируют технические отверстия в движке, с одной стороны, не давая просочиться вовнутрь грязищи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ либо задней части мотора.

Как определить выработку сальников у ВАЗ-2110

Течь масла из под крышки картера сцепления можно увидеть, если загнать машину на смотровую яму.

Сам сальник представляет собой изделие, сделанное из комбинированного материала. В этом случае, это резина и металл. Задача сальника – обеспечить герметичное уплотнение соединений между вращающимися деталями автомобиля. По-другому, сальник называют манжетой вала.

Перед тем, как менять сальники, нужно проверить следующие детали и системы двигателя:

Проверить на засоры систему подачи масла.
Масляный фильтр.
Шланги на предмет их целостности.
Систему картерной вентиляции.

Кромки манжет

При виде этих потеков подозрение падает на передний сальник коленвала.

Убедится в этом можно, если снять крышку ГРМ.

Если все эти системы в рабочем состоянии, а подтёки масла на двигателе при этом не пропадают, значит, сальники, скорее всего, пришли в негодность. Самым характерным признаком, который указывает на выработку сальников, являются следы масляных подтёков на кромках манжета.

Так как шкив коленвала вращается с высокой скоростью, то масло попадает на всю переднюю часть двигателя, причём замасливается и ремень вспомогательных агрегатов. Такой ремень придётся менять, так как его контакты с маслом недопустимы. Кроме того, существует ещё один признак, указывающий на износ заднего сальника. Это следы масла на соединениях кожуха сцепления и блока цилиндров.

Замена переднего и заднего сальника коленвала на ВАЗ 2114

На любом автомобиле сальники коленвала герметизируют технические отверстия в двигателе, с одной стороны, не давая проникнуть внутрь грязи, с другой – препятствуя течи масла. Негерметичность сальников проявляется в потеках масла на корпусе блока цилиндров со стороны ремня ГРМ или задней части двигателя. Замена сальников коленчатого вала считается одним из самых сложных видов ремонта ВАЗ 2114. Для установки переднего приходится снимать ремень ГРМ, заднего – коробку передач. В автосервисах такой ремонт обходится недешево, но без ямы и помощника проведение процедуры практически нереально.

Признаки негерметичности сальника коленвала

Основной признак, по которому обычные владельцы ВАЗ 2114 и малограмотные сервисмены «приговаривают» сальники, — это течь масла. Действительно, замасленный поддон и блок со стороны ГРМ – признак течи переднего сальника, а потеки в районе маховика – заднего. Но есть два «но».

Признаки утечки масла через передний сальник

Во-первых, течь масла может быть вызвана и другими причинами, а, во-вторых, негерметичность сальников может быть следствием более серьезной неисправности.

Среди распространенных причин течи масла в районе сальников:

Датчик давления масла или кронштейн масляного фильтра: масло может капать с них на привод и разлетаться вокруг.
Течь с заглушки масляного канала под кожухом ГБЦ.
Течь с сальника распредвала.
Особенность ВАЗ 2114 с мотором на 8 клапанов: отверстие первой с передней стороны двигателя шпильки коллектора проходит сквозь масляный канал. При замене прокладки на впуске эту шпильку нужно смазывать герметиком, иначе появится течь.

Часто проблемы с сальниками являются симптомами других неисправностей. Если вскоре после замены течь появляется снова, дело может быть в некачественной расходке, а может быть результатом следующих проблем:

Забит сапун (актуально для двигателей ВАЗ 2114 с большим пробегом – более 200 тысяч километров), и сальник выдавливается картерными газами. Нелишним при замене будет снять клапанную крышку и прочистить фильтрующую сетку.
Залегли кольца. Еще одна причина выдавливания масла через сальник. В этом случае дополнительными признаками будут неровная компрессия и течи масла с проверочного щупа.
При люфте распредвала сальник может выдавливаться самим валом при нажатии сцепления. Один из самых печальных случаев: выход – капиталка двигателя.

Еще одной причиной течи с сальника может быть заливка низковязкостного масла. Соблюдайте рекомендации завода-изготовителя по маслам для ВАЗ 2114.

В любом случае вместе с заменой сальников лучше проверить состояние узлов, с которыми может быть связана их негерметичность.

Процесс замены

Замену переднего сальника при наличии некоторых автослесарных навыков можно выполнить самостоятельно.

Алгоритм таков:

снять защитные крышки картера и ГРМ;
совместить метки зажигания, чтобы не сбить работу механизма газораспределения;
снять ремень ГРМ;
демонтировать шкив и убрать ремень генератора;
снять шкив коленвала (понадобится съемник, не забудьте его приобрести);
удалить маслонасос (предварительно слить масло);
оценить состояние сальника (он может быть «дубовым» от времени или, наоборот, размякшим от масла);
запрессовать новый сальник головкой подходящего размера.

Запрессовка переднего сальника коленвала

Настоятельно рекомендуем менять задний сальник коленвала на ВАЗ 2114 в нормальном автосервисе.

Процесс замены заднего сальника коленвала таков:

разделить двигатель и КПП;
снять сцепление и маховик;
вытащить старый сальник и запрессовать новый.

Причины снятия коленчатого вала

Как правило, демонтировать шкив коленвала ваз 2114 приходится в трех основных случаях:

При замене сальников вала (о том, что пришла пора их поменять, можно узнать по подтекам масла в местах их расположения).
При ряде ремонтных работ, связанных с газораспределительным механизмом (например, при замене ремня).
При замене самого шкива (правда, снимать его именно по этой причине приходиться довольно редко, ведь серьезный износ шкива — явление нечастое).

Но, как бы там ни было, а правильно снять в первый раз шкив, ничего не сломав и не потеряв — довольно сложно. Вызвано это рядом неудобств, например — труднодоступным расположением этой детали, которое вызывает значительное затруднение для откручивания крепежа (для этой операции наиболее удачно подходит накидной ключ большой длины либо торцевая головка с большим удлинителем).

Болт коленвала ваз 2114

Кроме этого, затяжку резьбы шкива на заводе производят посредством механических гайковертов с максимально допустимым усилием, дабы исключить самопроизвольное раскручивание. По понятным причинам, легко открутить «от руки» такой крепеж вряд-ли удастся (кроме этого, правая резьба во время работы двигателя работает в сторону затяжки, еще более усугубляя эту ситуацию).

Меняем сальник коленчатого вала на 8 клапанной ВАЗ-2114 своими руками (+видео внутри)

Этапы снятия старого и установки нового уплотнителя

Замена переднего сальника коленвала. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Процедура замены

Расположение резинотехнических элементов на коленвале

Замена сальника коленвала и распредвала + ремня ГРМ
