Как поменять сцепление: как ставить диск сцепления

Сцепление — это не только плавность переключения передач

Для начала разберём, а зачем вообще нужно сцепление и какую работу оно выполняет. Как правило, все знающие люди скажут одно и то же. Сцепление нужно для того, чтобы обеспечивать плавное включение скоростей коробки, и для этого оно на время отключает двигатель от КПП. Таким образом, двигатель автомобиля не перегружается, а переключение скоростей проходит плавно. Кроме этого, благодаря такому механизму обеспечивается предотвращение скорого износа деталей мотора и КПП. Понятно, что двигатель не перегружается при переключении передач, да и перегрузок, возникающих за счёт вращения деталей мотора при внезапном замедлении оборотов коленчатого вала, также не наблюдается.

Кроме того, если сцепление автомобиля исправно, то машина всегда будет ровно трогаться с места и не будут возникать неприятные ситуации при старте под светофором, да и вообще при переключении скоростей

Ну и это очень важно знать: если относиться к сцеплению недостаточно грамотно, оно также может быть подвергнуто преждевременному износу. В частности, при довольно агрессивной манере езды этот механизм автомобиля получает нагрузки, которые сказываются на его износе. С устройством следует обращаться бережно, дабы в дальнейшем не возникало частых проблем

С устройством следует обращаться бережно, дабы в дальнейшем не возникало частых проблем.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Установка диска сцепления: на что обратить внимание

Начнем с того, что благодаря сцеплению автомобиль получает возможность плавно трогаться, передачи переключаются мягко, что способствует нормальной работе всех элементов трансмиссии и самого ДВС с сохранением ресурса узлов и агрегатов.

С учетом того, что  нагрузки на сцепление высокие, срок службы самого сцепления, в среднем, составляет около 100 тыс.км. На его износ указывает потеря тяги, пробуксовки сцепления, неполное выключение сцепления, трудности при переключении передач, педаль сцепления может стать мягкой или, наоборот, слишком тугой и т.д.

Итак, при замене диска сцепления или всего узла в сборе не все знают, какой стороной поставить диск сцепления

При этом важно понимать, что неправильная установка указанного диска приведет к тому, что потребуется повторная разборка, а также возможно быстрое появление различных неисправностей и сбоев в его работе

Как правило, замена диска выполняется вместе с заменой корзины сцепления, однако в отдельных случаях меняется только диск. Идем далее. Применительно ко многим авто, есть два способа заменить сцепление:

• замена сцепления со снятием КПП;
• замена сцепления без снятия коробки;

Не удивительно, что именно второй метод является более удобным. При этом для авто с задним приводом замена выполняется легче. На переднеприводной машине менять сцепление сложнее, однако также возможно выполнить замену своими руками. Давайте остановимся на основных этапах.

• Для реализации задачи потребуется наличие подъемника, эстакады или ямы. Перед снятием сцепления необходимо под колеса автомобиля поставить противооткатные упоры.
• Прежде всего, нужно отсоединить кардан от КПП и рабочий цилиндр. Далее потребуется отключить концевики проводки выключателя огней заднего хода;
• После накидным ключом понадобится открутить крепежные болты, которые фиксируют подушку КПП. Теперь подушку нужно снять;
• Далее нужно отодвинуть коробку от мотора на максимально возможное расстояние (чтобы переключатель упирался в днище); Трансмиссия фактически ляжет на входящий патрубок системы выхлопа. По этой причине заднюю часть коробки  нужно дополнительно поддерживать подпором или домкратом;
• Далее, отводя маховик, потребуется открутить 6 крепежных болтов на корзине сцепления.  Для  того, чтобы получить доступ к фиксирующим элементам, нужно периодически проворачивать коленвал;
• Затем в появившийся паз и посредством смещения корзины сцепления снимается сам диск. Чтобы снять корзину, нужно сдвинуть ее по направлению к ДВС. На последнем этапе потребуется снять вилку и выжимной подшипник;
• Замена сцепления выполняется в обратном порядке. При этом предварительно в отверстие подшипника первичного вала коробки передач наносится специальная смазка, а также площадь трения и касания прижимного диска протирается ветошью.

Что касается установки диска сцепления, ставить его нужно выступающей частью, обращенной к корзине. Кстати, на кожух и маховик заранее наносятся метки, которые далее нужно совместить, что позволяет избежать нарушений  балансировки.

Также во время выполнения работ нужно отцентровать ведомый диск относительно  оси коленчатого вала. Чтобы реализовать задачу, нужно использовать правило, которое  является имитацией шлицевой части первичного вала. Правило после монтажа должно с легкостью выниматься.

Сами болты крепления нужно затягивать с равным усилием попеременно, чтобы не допустить сдвигания кожуха

Обратите внимание, на боковой стороне кожух имеет равномерно выполненные выемки (по форме напоминает прямоугольник)

Сейчас читают:

В указанные выемки плотно входят 3 ступицы нажимного диска. Данное конструктивное решение  является гарантией эффективной передачи крутящего момента на диск одновременно с возможностью его смещения относительно оси при включении сцепления.

Между нажимным диском и кожухом имеется 18 пружин, которые размещены попарно. Пружины имеют  витки, которые выполнены в разные стороны. Это позволяет исключить риски возможного заклинивания. Также чтобы рабочий диск не перекосился и одновременно было достигнуто подходящее усилие, установленные пружины должны быть из одной группы.

От избыточного нагрева во время  пробуксовки сцепления пружины защищены шайбами, которые выполнены  из прессованного асбестового материала, который отличается жаропрочностью и способностью отводить тепло.

Еще на концах хвостовых вилок имеются сферические гайки с коническими пружинами. Такое решение способно обеспечить определенное качение элемента, которое нужно для того, чтобы нивелировать расстояние между осями в момент отвода диска.

Ваз 21124 замена сцепления

Поделиться в Facebook

Твитнуть в Twitter

Как правило, со сцеплением могут быть связаны следующие : появились характерные звуки при движении машины, имеются проблемы с переключением передач, при обгоне стало пропадать сцепление и так далее. Появление любого из этих признаков требует вмешательства в работу механизмов. Поскольку обращение в автосервис требует наличия у водителя немалой суммы денег, многие стремятся решить проблемы своими силами. Благо, замена сцепления вполне может быть выполнена самостоятельно.Если в дороге у вас появились характерные звуки при включении сцепления, можно вставить ключ между поводком троса и вилкой сцепления. Это временное решение проблемы позволит вам добраться до гаража без особых происшествий. В большинстве случаев замена сцепления требует снятия коробки переключения передач.

Поскольку цель снятия КПП — исключительно ремонт сцепления, то сливать из коробки трансмиссионное масло и выдергивать из нее привод не понадобится. Прежде чем снять сцепление, вам также нужно будет демонтировать АКБ, а также воздушный фильтр вместе с ДМРВ. После этого можно осуществлять такую операцию, как замена троса сцепления на ВАЗ 2110. Последовательность ваших действий должна быть следующей:

в первую очередь необходимо снять стартер, верхние болты крепления коробки передач к двигателю откручиваются, фишку датчика скорости необходимо отключить, а также демонтировать крепление жгута электрических проводов, автомобиль нужно поднять. а затем с правой стороны ослабить гайку привода (не до конца, она должна остаться наживленной), расположенная слева гайка скручивается полностью, откручивается рычаг подвески и шаровая опора, откручиваются два болта рычага подвески и сам рычаг передней подвески, снимается брызговик (нижняя защита двигателя), а также отключается фишка с выключателя заднего хода, нужно открутить реактивную тягу от коробки передач, а также снять и открутить картер сцепления (нижнюю крышку), на приводе управления коробки передач нужно ослабить гайку хомута кулисной тяги и выполнить отсоединение. При обратной установке КПП нужно не забыть отрегулировать кулису, нижние болт и гайку, являющиеся креплением коробки к двигателю, нужно открутить, под двигатель нужно поставить домкрат

Делать это нужно очень осторожно, чтобы не повредить поддон, КПП откручивается от подушки, с помощью домкрата опускается двигатель и снимается коробка

После того, как работы по демонтажу завершены, вы можете определить причину поломки сцепления. Очень часто нужна замена диска сцепления на ВАЗ 2110, но могут быть и другие варианты — например, выход из строя выжимного подшипника или износ корзины сцепления.

Последовательность ремонта сцепления

Собственно замена сцепления на ВАЗ 2110 выполняется в такой последовательности:

• нужно открутить болты сцепления корзины. Если при визуальном осмотре окажется, что лепестки корзины очень сильно изношены, то эту деталь необходимо заменить,
• также замена тросика сцепления может понадобиться, если очевиден износ этой детали,
• для того, чтобы произвести замену корзины сцепления или диска, понадобится первичный вал КПП или оправка. Если будет иметь место смещение диска, то одеть коробку обратно не получится,
• диск с оправкой вставляется в маховик,
• затем производится установка корзины или сразу всего узла,
• болты крепления корзины нужно закручивать не сразу, а по кругу, за несколько оборотов маховика,
• далее необходимо смазать вал и произвести установку выжимного подшипника.

После выполнения любых ремонтных работ, будь то замена тормозных колодок на ВАЗ 2110 или ремонт сцепления, нужно осуществить сборку. В данном случае под сборкой понимается обратная установка коробки передач. В этом случае лучше всего производить монтаж узла, если автомобиль установлен над ямой. Если же возможности такой установки нет, то проблема эта решаема — но тогда вам понадобится помощник.

Автомобиль нужно опустить как можно ниже, при этом домкрат опускается под двигателем. Вначале вставляется левый привод и наживляется гайкой. Затем под коробку передач нужно подложить доску размером около шестидесяти сантиметров, а под нее — двойной кирпич. Таким образом, у вас получится рычаг, на который должен наступить помощник для того, чтобы коробка поднялась. А вы в это время установите КПП на место. Впоследствии выполняется дальнейшая сборка, регулировка сцепления и самой кулисы.

ремонт сцепления на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач (см. «Снятие и установка коробки передач»).

2. Установите оправку в отверстие нажимного диска. ПРИМЕЧАНИЕ Снять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления.

ПОЛЕЗНЫЙ СОВЕТ Оправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо оправки старый первичный вал коробки передач.

3. Отверните шесть болтов крепления кожуха сцепления. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха сцепления. Придерживайте при этом ведомый диск сцепления, иначе ведомый диск может выпасть.

ПРИМЕЧАНИЕ При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки.

Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).

4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск сцепления необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных демпферных пружинах ведомый диск сцепления необходимо заменить.

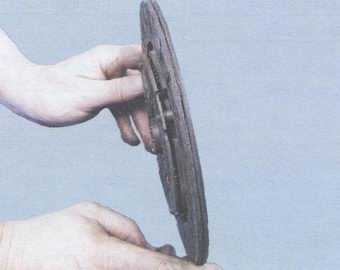

5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено коробление ведомого диска. Если биение ведомого диска превышает 0,5 мм, замените ведомый диск сцепления.

6

Осмотрите рабочие поверхности трения маховика и нажимного диска сцепления, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска сцепления замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска сцепления. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с выжимным подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском сцепления в сборе.

8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца нажимной пружины не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.

Рис. 5.4. Проверка состояния ведущего диска сцепления:

А, В, С — контролируемые размеры; 1 — нажимная пружина; 2 — кожух; 3 — нажимной диск; 4 — промежуточное кольцо

9. Для проверки ведущей части сцепления закрепите нажимной диск 3 (рис. 5.4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском сцепления.

Выключите сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом проверьте, чтобы: — ходу выключения (8,0+0,1) мм соответствовал ход нажимного диска не менее 1,4 мм; — разность значений отхода нажимного диска 3 была не более 0,25 мм; — размер А находился в пределах 29-31 мм; — нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0+0,1) мм была не более 1100 Н, пик нагрузки выключения не более 1300 Н. 10. Перед установкой сцепления на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

11

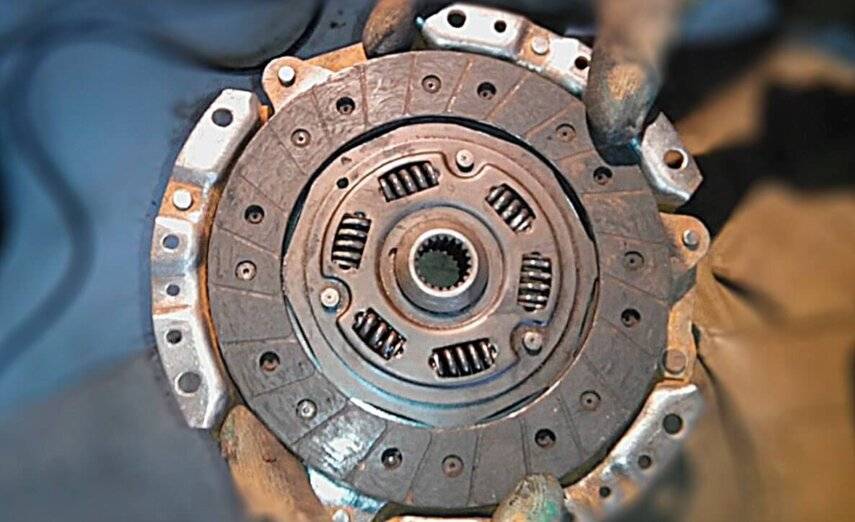

Обратите внимание, чтобы при установке ведомого диска сцепления в кожух нажимного диска сцепления более выступающая часть ступицы была направлена в сторону нажимной пружины

12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.

13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните равномерно по диагонали шесть болтов крепления сцепления к маховику, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку передач.

tuningtaza.ru

Какой стороной ставить диск сцепления на ВАЗ 2107-2101

Распространенная проблема, возникающая при повторной сборке сцепления ВАЗ 2107. это ситуация неправильной установки корпуса диска в систему. Это может привести к печальным последствиям в виде заклинивания системы при запуске двигателя и переключении передач, ведь изнанка противоположной стороны по своим размерам полностью соответствует сиденью. Во избежание путаницы поместите диск с корзиной стороной, соответствующей внутренним лепесткам. Эти вкладки должны указывать внутрь на перевод. Некоторые производители специально для этого штампуют стрелки, что иногда значительно облегчает работу обычным автовладельцам.

Особенности установки диска сцепления

Установка диска сцепления имеет несколько особенностей.

Центрация диска

 Диск сцепления должен строго находиться по оси маховика и первичного вала. Недопустимы даже небольшие отклонения. При установке КПП первичный вал должен одновременно попасть и в шлицы диска сцепления. И в опорный подшипник коленчатого вала. Для этого диск выравнивается по оси вращения. Для этого используют направляющий вал. Диаметр вала соответствует диаметру шлицов диска сцепления. И имеет на конце посадочное место с диаметром подшипника коленчатого вала. После того как вал совместит по оси вращения шлицевую часть и подшипник колен вала. Затягивается корзина сцепления. Если этого не сделать. То при установке КПП . Первичный вал попав в шлицы не сможет попасть в подшипник колен вала.

Так же можно приобрести набор для центровки диска сцепления 10 предметов он подходит практически ко всем автомобилям с одним диском сцепления

Существуют механизмы сцепления с двумя дисками. Центровочный в этом случае должен иметь шлицевую часть как и первичный вал КПП. Потому что необходимо от центровать два диска относительно опорного подшипника колен вала. Поэтому в качестве направляющего вала применяют бывший в употреблении первичный вал КПП той же модели. Правильное совмещение дисков значительно упрощает установку кпп.

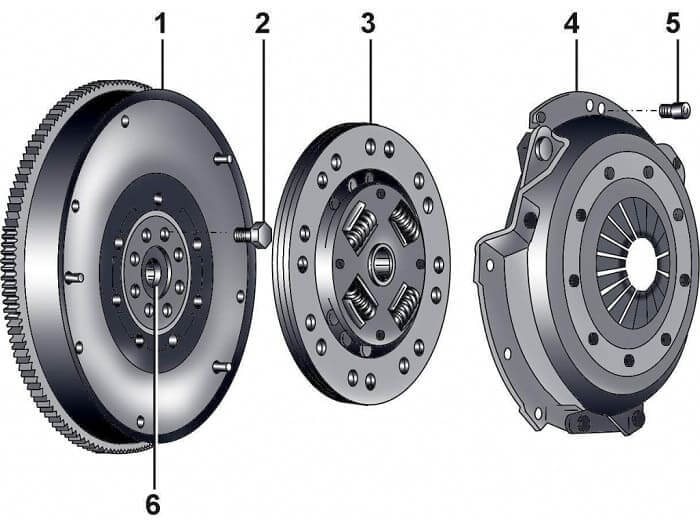

Направление диска при установке.

Диск должен быть установлен правильно по направлению к КПП и маховику двигателя. Установка возможна в обе стороны.  Он прижимает корзиной сцепления. И пока не начнется движение автомобиля, о ошибке можно даже и не подозревать.

По конструкции диск имеет механизм состоящий из пружин. Пружины смягчают действие угловых нагрузок на диск. Этот механизм имеет выступ от плоскости диска. Больший в одну сторону.Разные конструкции механизмов сцепления, Предполагают обращение этого выступа либо в сторону маховика либо в сторону корзины сцепления. На легковых автомобиля выступ обращен в сторону корзины сцепления, и входит в неё. Если диск развернуть другой стороной то упрется в болты крепления маховика.

При трогании с места диск просто рассыпется.

На автомобиле с двумя дисками сцепления. Диски либо одинаковые,  и обращены в разные стороны друг от друга. Либо существуют диск №1 и диск№2. Какой стороной производится установка диска сцепления можно с ориентироваться по чертежу или инструкции.

 На современных запчастях указывается направление расположения диска. Поэтому необходимо внимательно осмотреть диск. И прочитать надпись на нем как ставится диск сцепления. Обычно она на английском языке. Например на автомобиле Мерседес направление обозначено flywheel side. Что означает со стороны маховика.

Как ставить диск сцепления: пошаговая инструкция

Основная задача сцепления — обеспечение мягкого переключения передачи. Автомобиль начинает движение максимально аккуратно, трансмиссия и двигатель работают без значительных нагрузок, благодаря чему сохраняют рабочее состояние на длительный срок. Так как на сцепление оказываются большие силы, замена проводится регулярно: спустя 100 тыс. км пробега. Признаками, что пора менять диск сцепления, станут данные изменения:

• пробуксовка;
• неполное выключение сцепления;
• затрудненное переключение передачи;
• тугая педаль сцепления (возможно проваливание);
• отсутствие тяги у машины, в особенности грузового автомобиля.

Не рекомендуется самостоятельно менять деталь, если автолюбитель плохо разбирается в комплектации машины и никогда не проводил монтаж собственноручно. Некачественно вмонтированный диск сцепления не будет работать должным образом, и придется заново разбирать узел.

Как правильно ставить диск сцепления

Чаще всего, требуется установка новой корзины сцепления, однако иногда достаточно только замены диска. Сам процесс не вызывает трудностей, однако у большинства автолюбителей появляется вопрос: как ставить диск сцепления? Эта задача может быть выполнена 2-мя способами:

• с предварительным снятием коробки переключения передач;
• без снятия КПП.

Второй вариант наиболее простой и быстрый, а если машина оснащена задним приводом, с задачей сможет правиться даже неопытный водитель. С передним приводом дело обстоит сложнее, однако провести замену все равно можно.

Для самостоятельной установки сцепления машина ставится в гараж на эстакаду или яму. Перед монтажом под шины кладутся упоры, чтобы автомобиль не двигался.

Диск сцепления: как правильно ставить?

Этапы замены

Весь монтаж и демонтаж диска сцепления проходит в несколько этапов:

1. От ККП открепляются кардан и рабочий цилиндр. После выключаются концевики электропроводки переключателя сигнала заднего хода.
2. С помощью накидного ключа откручиваются болты, держащие подушку ККП. Сама подушка демонтируется.
3. ККП отводится на значительное расстояние от мотора, при этом переключатель плотно приближен ко дну. Это необходимо, чтобы трансмиссия располагалась на входящем патрубке выхлопной системы. Для этого коробка передач подпирается домкратом или специальной опорой.
4. Демонтируется маховик, и откручиваются 6 болтов, держащие корзину сцепления. Необходимо регулярно прокручивать коленчатый вал, чтобы обеспечить свободный доступ к болтам.
5. В появившийся вал переводится корзина сцепления, чтобы было легче демонтировать деталь. Чтобы вытащить корзину, ее необходимо передвигать в сторону двигателя. После чего демонтируется вилка и выжимной подшипник.
6. Для установки сцепления, все вышеописанные действия проводятся в обратном порядке. Смазывается отверстие подшипника первичного вала ККП. Участок, с которым контактирует прижимная деталь, протирается материей.

Что нужно знать при замене

В процессе монтажа ведомый диск центрируется относительно оси коленчатого вала. Лучше всего подходит правило, которое является шлицевным элементом первичного вала. Если монтаж проведен правильно, оно быстро и просто вытаскивается.

Болты, удерживающие кожух, завинчиваются с равной нагрузкой, иначе он будет сдвигаться. С боковой стороны кожуха находятся прямоугольные выемки, в которые будут входить 3 ступицы нажимного диска. Данная структура обеспечит максимальную качественную передачу крутящего момента на элемент. Также, его лучше сместить, относительно оси при выключенном сцеплении.

Устанавливаются попарно 18 пружин между нажимным диском и кожухом. На каждом элементе есть витки, направленные в различные стороны. Это необходимо, чтобы конструкция всегда работала бесперебойно. Все пружины относятся к одной категории, чтобы рабочий диск не перекосился при необходимом усилии.

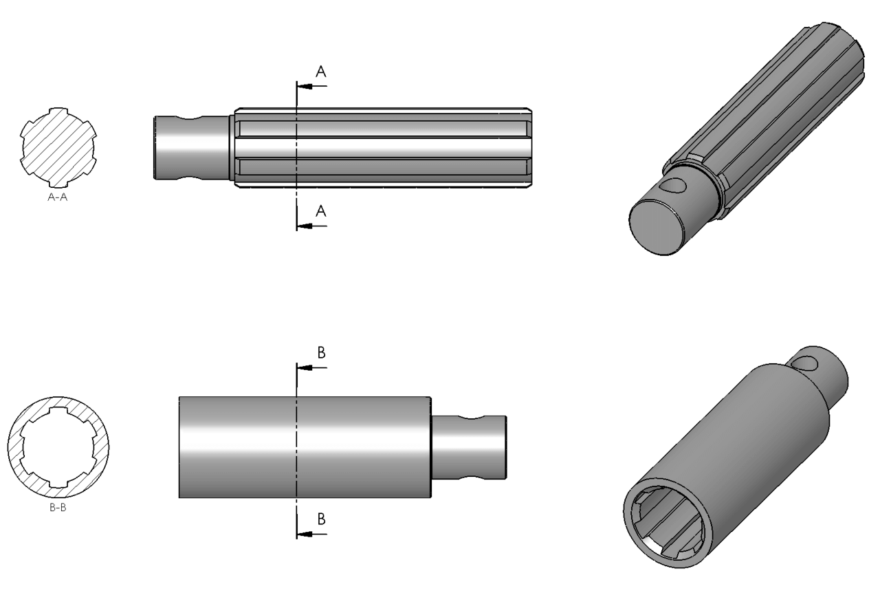

Сечение шлицевого вала и втулки с прямобочным профилем

Устанавливаются шайбы, чтобы при пробуксовке сцепления пружины не перегревались. Шайбы изготовлены из спрессованного асбеста, так как он выдерживает резкие температурные перепады и обладает хорошей теплопроводностью.

Также, устанавливаются конусовидные пружины и сферические гайки на концы хвостовых вилок. Все это создает эффект качения механизма, что требуется при нивелировании расстояния между осями, при отведении диска сцепления.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ИНСТРУКЦИЯ ПО ЗАМЕНЕ СЦЕПЛЕНИЯ (ВАЗ 2114)

НЕКОТОРЫЕ ПРАВИЛА:кому что не нравится, недовольные и хотят пос-рать, то ИДИТЕ ЛЕСОМ))))выложено для тех, кто хочет, собирается сменить сцепу сам.надеюсь пригодится информация

давненько не писал, но сразу масштабно!)

вообщем что сказать…купил сцепу.решил поменять.в книге все написано, что все просто…ну зашел на драйв, а везде у всех записи типа «ездил на сто менять сцепу».но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом SoKoL2013 менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…ИТАК ПОДРОБНОСТИ.ИНСТРУКЦИЯ

что вам понадобится обязательно:1. направляющая для сцепления ваз 2114 (фото1)(обязательно!без нее коробка у вас никогда не встанет на место обратно)2. головка на 30 мощная (чтобы открутить ступицу) или съемник ступичный3. вороток посильнее (чтобы сорвать гайку ступицы)4. набор головок со всякими удлинителями и карданчиками (так намного было проще и удобнее)5. домкрат и два колеса (или кирпичи)6. головка на 8 мощная, чтобы открутить корзину (у меня крепко сидела)7. ключ на 17 для регулировки сцепления (да и вообще ключи могут пригодиться)n гараж с кучей гаек, винтиков, шайб (мало ли что;) ), прямые руки, друга с прямыми руками (лучше двух), яму, ну и так по мелочи…)

не поленитесь и возьмите много баночек или чемоданчик с отделениями и разложите все гайки, болты, шайбы от каждой детали в разные ячейки

этап 1.

срываем две гайки ступицы с обоих сторон переда головкой на 30 и мощным воротком (под пластиковым колпачком на диске тормозном) (если вы сначала задомкратили машину, то пусть садится друг в машину и жмет тормоза или на 1 скорость ставит), ослабляем колесо.Задомкрачиваем машину, кидаем под нее два колеса и доску (нам этой высоты хватило, да и домкрат был на всю выкручен), вынимаем домкрат, он еще пригодится, да и опасно так на домкрате, снимаем колесо.

этап 2.

снимаем аккумулятор и воздушный фильтр (обязательно) и сразу под ним будет тросик сцепление и отсоединяем его от тяги выжимного, падаем в яму и откручиваем защиты (картера и двигателя, которая со стороны коробки) и две опоры двс:заднюю и левую.далее откручиваем болты и гайки, которые соединяют коробку и двс вместе.они все большие там (сколько их штук я не скажу, потому что непомню…визуально находил и откручивал.штук 5-7:снизу, сверху 2 или 3,болт крепления модуля зажигания (он тоже держать будет), потом из ямы находим тягу, которая держит коробку к двс (трубка такая) изворачиваемся, ставим удлинитель и снимаем ее тоже (ТОЛЬКО там, где крепление к коробке) вообщем все болты, гайки, шпильки откручиваем, которые нравятся и попадаются на глаза))))там просто посмотрев и видно все то, что держит.Теперь коробку держат только тяги привода, которые идут к колесам.

этап 3.

откручиваем стабилизатор, который со стороны коробки и все то, что его держит, а держит его линька (две резиновые подушки такие, соединенные и дырки в разные стороны смотрят) и еще что-то…там видно будет, что и как.наша задача вынуть тягу и гранату из ступицы (короче тягу вынуть из колеса) вынимается она легко.положить ее, открутить и вынуть корданчик кулисы (он рядом с опорой задней там), проверить ничего ли не держит нашу коробку, подставив в яме 1-2 доски под коробку, чтобы положить ее.
