Зачем он нужен
Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.
Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.
Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.
Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.
Предлагаю начать с разновидностей.
Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.
- Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
- Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.
И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.
Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.
Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.
Потому различают три вида фильтров:
Расположение
Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.
Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный
Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя
- Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
- Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
- Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.
Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.
Инструкция по замене топливного фильтра
Топливные фильтры на модификациях автомобиля Лада Гранта установлены в корпусах из металла. Располагаются они внизу кузова сзади. Подобраться к этой области автомобиля сложно. Поэтому лучше загнать технику на слесарную яму. Можно использовать подъемник, если ямы рядом нет. Например, когда вы в дороге опомнились, что пора менять фильтр. После расположения на яме или поднятия ее с помощью подъемника действовать надо так:
Из топливной системы убрать давление. Это нужно для того, чтобы в процессе работы вас не забрызгало бензином. Для снятия давления надо провести некоторые простые манипуляции. Загляните в блок предохранителей и отыщите предохранитель, отвечающий за функции бензонасоса. Выньте его, затем запустите двигатель. Дождитесь, когда мотор заглохнет. Так давление в системе снизится, и когда патрубки будут откручены, бензин не потечет.
На Ладе Гранта топливный фильтр находится в районе топливного бака. Нужно отсоединить от бака шланги, а фильтр вынуть из зажимной системы. Для снятия шлангов следует сначала разжать зажимы и постараться одновременно тянуть за шланг.
Сам фильтр находится в посадочном гнезде. Следует его достать оттуда. А вместо него устанавливаете новый. Здесь надо быть внимательным и установить деталь правильно. Вместить его в гнездо надо точно так же, как стоял старый фильтр
Обратите внимание на корпус фильтра. Там имеются стрелки для обозначения направления при установке
Стрелочки указывают, в каком направлении двигается топливо.
После установки фильтра оденьте назад топливные шланги. Поместите их на штуцеры, немного надавите. Должен раздаться слабый щелчок.
Когда замена завершена, устанавливайте на место предохранитель. Произведите пробный запуск мотора. С первого раза двигатель не заведется. Не нужно этого пугаться. Просто бензонасос еще не успел закачать топливо в систему. После нескольких попыток запуска мотора машина начнет исправно работать.
В этом и заключается процедура замены фильтра на автомобиль Лада Гранта. Если данная инструкция не очень понятна, рекомендуется посмотреть видео о замене фильтра на указанное авто.
Когда топливный фильтр загрязнён
Стандарты качества бензина на АЗС постоянно повышаются, но избавиться от присутствия механических частиц и других загрязнений в их составе пока не представляется возможным. Кроме того, грязь, коррозионные отложения и другие фракции находятся и внутри топливного бака. Все это не лучшим образом отражается на работе силовой установки.
Чтобы не допустить посторонние частицы в цилиндры и избавить топливно-воздушную смесь от лишнего конденсата, используются топливные фильтры грубой и тонкой очистки
Эксплуатация автомобиля без этих деталей приведет к преждевременному износу топливного насоса, форсунок, отвечающих за стабильный впрыск смеси в блок двигателя с камерами сгорания и всей системы в целом, неважно 8-клапанный он или 16
Местоположение топливных фильтров
На Ладе Гранта 8 и 16 клапанов, в люксе или в базе – не имеет значения, фильтры находятся в стандартных местах. Элемент тонкой очистки справа от бензобака в нижней части порога. Э то касается всех типов кузова, седан или лифтбек. Закреплён он на нейлоновые или пластиковые хомуты. Чтобы добраться до него, надо воспользоваться эстакадой, при желании можно подлезть под днище, приподняв нужную сторону домкратом.
Для того чтоб обезопасить подобную процедуру, следует продублировать положение автомобиля дополнительным упором, т. к. домкрат может сорваться. Фильтр грубой очистки, или попросту сеточка, находится внутри бензобака на бензонасосе. Чтобы получить к нему доступ, нужно откинуть задний диван. Под ним находится люк, через который можно добраться до блока с бензонасосом.
Регламент замены
Периодичность заменяемости топливных фильтров на Лада Гранта не имеет принципиального значения независимо от комплектаций, типа силовой установки и исполнения кузова. По заявлению производителя, сеточка не требует замены и рассчитана на весь срок эксплуатации топливного насоса. Учитывая низкое качество бензина, это не соответствует действительности. Подобное заявление может быть оправдано, если используется исключительно качественное и чистое топливо. Конечно, это не значит, что нужно менять фильтр часто. Но рекомендуется это делать каждый раз, когда по каким либо причинам демонтируется бензонасос.
Они относятся к расходным материалам, т. е. загрязняются и изнашиваются такие детали относительно быстро и должны вовремя заменяться. Топливный фильтр под бензобаком (тонкая очистка) по регламенту на Ладе Гранте 8 клапанов или 16 следует менять каждые 30 000 километров пробега. В действительности всё выглядит несколько иначе, так как загрязнение прямо зависит от чистоты и качества бензина на АЗС. Опытные автолюбители стараются менять топливный фильтр в два раза чаще, т. е. через 15 000 километров пробега. Или один раз в год. А кто-то ещё чаще – при сезонном замене масла в двигателе.
Признаки неисправного фильтра
Главная проблема забитой сеточки – это снижение пропускной способности топлива. Соответственно, недостаточное количество поступаемого приводит к снижению давления в топливной рампе. Фильтр загрязняется не в один момент, поэтому и давление в топливной системе снижается не сразу. Поначалу последствия загрязнения практически незаметны. Чем ниже давление в системе, тем хуже топливно-воздушная смесь. Недостаточное количество бензина обедняет смесь с воздухом, соответственно, это негативно отображается на стабильной работе силовой установки.
Забитый элемент можно определить по следующим признакам:
- нестабильная работа двигательной установки;
- двигатель глохнет на холостом ходу;
- обороты «плавают»;
- снижение динамических характеристик и провалы мощности;
- при движении чувствуются резкие рывки без нажатия на педаль акселератора.
При возникновении любого из вышеперечисленных симптомов в первую очередь нужно определить давление в топливной рампе. Если уровень ниже установленных производителем значений (меньше 4 кгс/см), следует проверить и при необходимости заменить расходники. Так как фильтр тонкой очистки проще поменять, то и начинать нужно с него.
Далее можно заменить и фильтр в бензобаке. Загрязненная сетка в баке негативно отражается на исправной работе топливного насоса, так как в топливную магистраль поступает недостаточно топлива. Бензонасос наращивает обороты, пытаясь захватить больше бензина, в результате его и без того ограниченный ресурс резко снижается. При этом не стоит забывать, что бензин используется и для охлаждения рабочих деталей бензонасоса и их смазки. Недостаточное количество топлива приводит к дефициту смазки и перегреву.
Лада Гранта замена топливного фильтра
В большинстве случаев гарантийный период эксплуатации автомобиля происходит без существенных сбоев в функционировании систем и узлов. До истечения срока гарантии в модели Лада Гранта возникает потребность поменять топливный фильтр, который изображен на приведенном фото. Причиной необходимости замены данного элемента является низкокачественное топливо. Топливный фильтр служит для предотвращения попадания в систему питания посторонних примесей, разного рода нежелательных присадок и прочих загрязняющих топливо веществ.
Посредством фильтрующего элемента осуществляется защита системы впрыска и цилиндропоршневой группы в моторе. По мере накопления грязи в сердцевине Лада Гранта происходит ухудшение пропускной способности вплоть до наступления критического момента. Ввиду собственного конструктива топливный фильтр не подлежит восстановлению и заменяется на новые элементы. В данной статье мы расскажем, где находится и пошагово как поменять фильтр.
Как заменить деталь?
Как правильно проходит замена топливного фильтра? Необходимость в замене регламентирована периодичностью пробега, равной 30 тыс. км. В действительности признаки неэффективной работы проявляются значительно ранее обозначенного интервала пробега, что выражается в:
- появлении «чихания» мотора;
- провале оборотов агрегата;
- чередующихся рывках с повторяющейся кратковременной потерей мощности;
- остановке мотора на ходу.
Все указанные факторы свидетельствуют о необходимости замены фильтрующего элемента. Сама процедура не способна потребовать от владельца Лада Гранта сверхсекретных навыков. Для ее осуществления понадобится доступ к баку с топливом. Выполнение работы на яме только повышает удобство процедуры.
- Возле бака обнаруживаем сам очищающий элемент, крепление которого к кузовной панели реализовано посредством защелки.
- Аналогичное крепление присутствует у топливных шлангов. С их отсоединением пока не торопимся. Это вызвано нахождением топлива внутри магистралей с рабочим давлением.
- Для сброса давления можно перекрыть подачу топлива или на заведенном моторе извлечь предохранитель насоса, после остановки которого остаток топливной смеси выработается и мотор неизбежно заглохнет.
- Теперь приступаем к демонтажу элемента. Удерживая защелку его крепления рукой, отсоединяем магистральные шланги путем снятия их со штуцеров.
- Размыкаем защелку и удаляем его.
- Устанавливаем новый элемент и подсоединяем магистрали. Правильность их монтажа контролируем по характерному щелчку. Теперь отсутствует беспокойство по поводу некорректности подключения магистральных топливных шлангов и риска утечки бензина в процессе движения.
Как не ошибиться с выбором?
Веста или Гранта что лучше
Что выбрать Гранта лифтбек или Калина кросс
Датчик скорости Лада Гранта где находится
Замена топливного фильтра это одно, но для начала нужно правильно выбрать необходимый элемент. Следует учитывать то, что разные модели предполагают применение фильтров, немного отличающихся в своих конструктивных аспектах. Перед приобретением и монтажом нового элемента следует тщательно определить его применимость именно к конкретному автомобилю, в том числе и LADA Granta. На упаковке детали нанесена информация о совместимости фильтра с перечнем модификаций авто. Если в нем присутствует Лада Гранта, то смело приобретаем. Когда таковой факт отсутствует, не рекомендуется прибегать к неоправданному риску, а отыскать и приобрести именно «родной» фильтр, тем более что цена его весьма незначительна.
Также нелишним будет параллельно с топливным приобрести и заменить фильтр воздушного тракта Лада Гранта. Это позволит гарантированно обеспечить подачу в мотор качественной смеси.
Отработанный фильтрующий элемент LADA Granta не подлежит обычному выбрасыванию, а требует специальной утилизации. Поскольку за время работы в нем скопилось значительное количество опасных для здоровья химических веществ, его следует сдать в пункт приема таковых изделий.
И так, вы узнали как поменять, и собственно где находится в авто фильтр. Замена топливного фильтра не является сложной, и ее может выполнить автовладелец самостоятельно.
Как поменять сетку грубой очистки
Комплекс работ по замене фильтра первой ступени состоит из нескольких этапов:
- Покупка новой детали.
- Подготовка инструмента и места ремонта.
- Разборка, снятие бензинового насоса и замена сетчатого уловителя.
Для замены старой загрязнённой сетки необходимо снять бензонасос
Как выбирать сетчатый фильтр «Калины», описывается в предыдущем разделе. Место для ведения ремонтных работ значения не имеет, поскольку вам не понадобится автомобильная эстакада либо смотровая канава — разборка производится со стороны салона.
Подготовительный этап
В тёплое время разбирайте авто прямо на улице, но при ветреной погоде подыщите тихое место, иначе в салон нагонит пыли. Зимой удобнее работать в утеплённом гараже или боксе.
Из инструментов необходимо приготовить:
- отвёртку крестообразная и плоская;
- пассатижи;
- маленькое зубило или металлическую наставку;
- молоток;
- чистую ветошь.
Для разборки и демонтажа бензонасоса понадобится скромный набор инструментов
Перед началом работ уберите лишние предметы с заднего ряда сидений, после чего демонтируйте сами кресла. Они перекрывают доступ к технологическому проёму с люком, ведущему к топливному баку. Последний прикреплён к днищу машины с наружной стороны.
Снятие бензонасоса и замена сеточки
Первым делом необходимо стравить избыточное давление в топливной магистрали, иначе при снятии трубок струя горючего обольёт обшивку и в салоне надолго «пропишется» острый запах бензина. Существует 2 способа сбросить давление:
- Вытащите предохранитель электрической цепи бензонасоса номиналом 15 А, находящийся под крышкой в центральном тоннеле. Запустите мотор и дождитесь, пока он заглохнет от нехватки топлива. Повторите операцию 2—3 раза.
Предохранитель электрической цепи бензонасоса находится под крышкой на центральном тоннеле
- Откройте капот и отыщите клапан топливной рампы инжектора. Он находится с правой стороны (по ходу движения) под ресивером и представляет собой обычный золотник (такие же стоят в шинах). Подставьте небольшую ёмкость и нажмите на клапан, предварительно скрутив защитный колпачок.
Патрубок с золотником стоит за двигателем справа от рампы
После снятия заднего сиденья вы получите доступ к лючку, прикрытому откидывающимся клапаном обшивки. Уберите покрытие в сторону и переходите к разборке, выполняя операции в следующем порядке:
Возьмите отвёртку с крестообразным шлицем и выверните 4 винта, удерживающие люк. Снимите крышку.
Люк прикручен к днищу авто на 4 винта
Отсоедините отрицательную клемму от аккумуляторной батареи, затем отключите разъём питания бензонасоса.
Для отключения разъёма нужно поддеть пальцем пластиковый язычок
Сдавливая рукой пластиковый фиксатор, стяните со штуцера насоса первый патрубок. Для снятия второй трубки отогните металлическую скобу и пластмассовую защёлку.
Ведущие к насосу патрубки держатся на пластиковых защёлках
Корпус насоса удерживается стопорной шайбой. Чтобы её открутить, наставьте маленькое зубило и лёгкими ударами молотка поворачивайте шайбу против часовой стрелки.
Стопорная шайба ослабляется легкими ударами молотка через наставку
Снимите стопорную пластину и аккуратно извлеките бензонасос из бака. При этом наклоните корпус в сторону, дабы вытащить и не согнуть поплавок
Открывшееся отверстие застелите чистой ветошью, чтобы в бак случайно не попал мусор.
Насос вытаскивайте осторожно, чтобы не повредить поплавок
Отключите внутренний разъём насоса (стоит под крышкой) и вытащите его из стакана, сведя вместе 4 длинных пластмассовых защёлки.
Чтобы достать насос из стакана, нужно нажать на пластмассовые защёлки
Старая сеточка просто насажена на штуцер и снимается усилием руки.
Сеточка снимается и ставится на штуцер насоса от руки
Пыль желательно убрать пылесосом, чтобы она не попадала в открытый бак
Новый сетчатый фильтр устанавливается на штуцер до характерного щелчка фиксатора, после чего узел можно собирать в обратной последовательности. Перед этим загляните внутрь стакана, где стоит бензонасос: если на дне обнаружится грязь, то удалите её ветошью либо вымойте кисточкой, смоченной бензином. Перед запуском двигателя включите и выключите зажигание несколько раз, позволяя бензонасосу поднять давление в магистрали до нормы.
Вышеописанная процедура замены фильтрующего элемента грубой очистки выполняется одинаково на «Калинах» с разными типами кузова. Та же технология применяется при ремонте автомобиля Lada Kalina Sport.
Как лучше менять?
Замену лучше проводить самостоятельно, потому что это несложный процесс, а на станции технического обслуживания с вас возьмут за это приличную сумму. Вдобавок при активном использовании транспортного средства подобную процедуру придется выполнять часто.
В этом видео показано, как происходит замена.
Инструменты
- новый очиститель;
- ключи;
- емкость для бензина;
- отвертки;
- пинцет для извлечения предохранителя.
Пинцет для извлечения предохранителей
Этапы
Практически на всех моделях автомобиля Лада Гранта топливный фильтр находится правее бака рядом с задним колесом. Удерживают его крепежные хомутики. Добраться до него несложно, но поддомкрачивать автомобиль в случае отсутствия ямы или подъемника придется.
Крышка блока с предохранителями
На необходимый элемент указывает красная стрелка
Итак, первым делом загоняем транспортное средство на яму или поднимаем при помощи домкрата.
Так как горючее в транспортном средстве всегда находится под определенным давлением, перед тем, как вмешиваться в систему, его необходимо сбросить.
Делается это просто. Выключаем зажигание. Находим, где расположен блок с предохранителями.
Снимаем крышку.
Пользуясь схемой электрической системы Гранты находим расположение предохранителя топливонасоса. На фото, на него указывает красная стрелочка
Пользуясь пинцетом, извлекаем его.
Теперь нам нужно запустить двигатель, дать ему поработать вхолостую, пока он сам не остановится из-за того, что закончится топливо.
Включаем стартер еще на несколько секунд. Все давление в системе сброшено.
Находим, где расположен топливоочистительный элемент
Чтобы вам было проще – крепится он на бензобаке близ правого порога кузова.
Сжимаем фиксаторы и стягиваем топливную трубку со штуцера очистителя.
Также стягиваем второй наконечник топливной трубки со второго штуцера фильтра.
Теперь нужно выдвинуть очиститель топлива из кронштейна.
Снимаем его.
В фильтре может остаться немного бензина, его нужно слить в заранее подготовленную емкость.
Ставим новый фильтр в последовательности обратной снятию.
Обращаем внимание, что стрелочка на корпусе указывает ход движения горючего, в нашем случае — к переду транспортного средства.
Надеваем наконечники на штуцеры, пока не защелкнутся фиксаторы.
Проверяем, насколько хорошо закреплен фильтр, не шатается ли он и не болтается. Располагается он между упорами, которые являются препятствиями его смещения.
Ставим на место предохранитель.
Поворачиваем ключ зажигания
Автомобиль может сразу не завестись, так как потребуется некоторое время, чтобы топливо дошло до камеры сгорания.
Смотрим, не течет ли бензин в местах соединения топливного фильтра с системой.
Наконечник топливной трубки
Снятие второго наконечника
Выдвигаем очиститель
Извлекаем старый очиститель
При установке нового обратите внимание на стрелочку на корпусе
Новый фильтрующий барьер
Полезные советы
Обратите внимание, во время замены фильтра обязательно необходимо параллельно выполнять прочистку дренажного отверстия водоотводящего короба. Чистить нужно как со стороны короба, так и со стороны ниши переднего правого колеса. Еще раз напомним, при установке фильтра стрелка-указатель (на оригинальном фильтре и ряде аналогов) должна быть направлена вниз, а также надпись «перед» направлена на переднюю часть авто
Еще раз напомним, при установке фильтра стрелка-указатель (на оригинальном фильтре и ряде аналогов) должна быть направлена вниз, а также надпись «перед» направлена на переднюю часть авто.
Также при установке правой облицовки лобового стекла, оба выступа облицовки должны заходить за отбортовку переднего крыла. На практике, для замены лучше всего подходит фильтр салона Калина с пластмассовым контуром, который также имеет дополнительное уплотнение. Данный тип фильтрующего элемента означает, что защита будет лучше, в печку не попадает мусор.
Поставив новый салонный фильтр, не следует спешить затягивать крышку и начинать обратную сборку. Сначала нужно проверить, чтобы защелки надежно зафиксировали элемент, так как при езде недостаточно хорошо закрепленный фильтр может слететь.
Какие фильтры можно устанавливать?
Прежде чем устанавливать новый фильтрующий элемент на LADA Granta нужно разобраться, какой лучше
расходный материал выбрать. Назначение маслофильтра – очищать моторное масло от частиц износа, образованных при работе трущихся деталей, а также от несгоревших твердых частиц топлива.
В большинстве своем масляный фильтр
в сборе представляет собой металлический стакан, в котором установлен фильтрующий элемент, сложенный в виде гармошки и два защитных клапана: противодренажный и перепускной.
Устройство масляного фильтрующего элемента

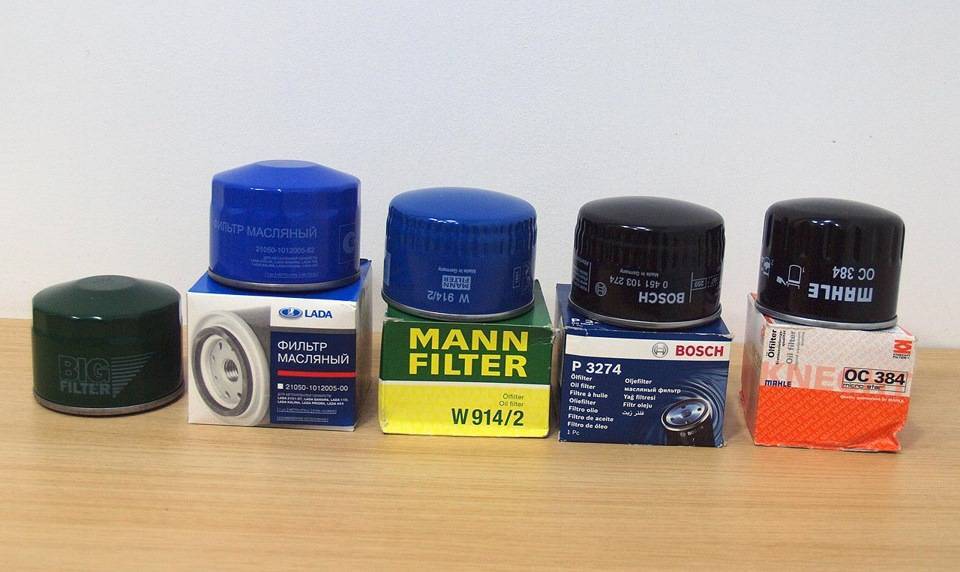

Наиболее популярными производителями фильтрующих материалов, которые можно устанавливать на LADA Гранту
, являются следующие бренды: Renault, Mann, Knecht, Union и др. Одним из лучших фильтров по праву можно считать оригинальный фильтр Renault 7700274177 и его аналоги.
| Наименование | Страна-производитель | Стоимость, руб. |
| LOGEM LRT-328 | Тайвань | 80 |
| FILTRON OP643/3 | Польша | 170 |
| FORTECH FO-018 | Корея | 170 |
| GOODWILL OG-313 160 | Великобритания | 160 |
| KLAXCAR FRANCE FH006Z | Франция | 140 |
| MECAFILTER ELH4196 | Франция | 130 |
READ Самосвальный прицеп для легкового автомобиля своими руками
Этапы
Замену масла и маслофильтра необходимо производить на разогретой LADA Гранте после поездки. Следует подождать около 15 минут, чтобы вся жидкость стекла в картер. После этого можно приступать к поэтапной замене.
- Сначала нужно открыть капот и открутить крышку с маслозаливного отверстия, чтобы смазка лучше стекла.
- Далее, следует перебраться под автомобиль, чтобы слить отработку. Для этого необходимо открутить сливную пробку. С помощью ключа выкручиваем сливную пробку
При этом следует проявлять осторожность, чтобы не обжечься сливающейся горячей жидкостью
- Под двигатель нужно подставить приготовленную емкость для слива.
- Пока сливается отработка можно заменить фильтрующий элемент. С помощью съемника нужно открутить маслофильтр. Откручиваем старый расходник с помощью съемника
Если нет спецключа, можно попробовать открутить руками. Если не получится, то можно воспользоваться подручными средствами: цепью, ремнем, плоской отверткой, проткнув ею корпус и используя в качестве рычага.
Место, где находился фильтр, нужно протереть чистой тряпкой, чтобы загрязнения не попали в новую смазку.
Далее, необходимо взять новый фильтрующий расходник и заполнить его наполовину свежим маслом. Заливаем новую жидкость в маслофильтр
Одновременно следует смазать этой жидкостью уплотнительную резинку.
Смазываем маслом резиновое уплотнение
Закручивать масляный фильтр следует вручную без усилий до тех пор, пока резинка не коснется блока цилиндров. Затем корпус проворачивается еще на ¾ оборота.
Закрутив пробку на сливной горловине, можно заливать новую смазочную жидкость.
Залив необходимое количество смазки, нужно закрутить маслозаливную крышку и запустить двигатель на несколько минут.
Заливаем новую смазку в двигатель
Заглушив мотор нужно проверить, чтобы не было нигде течи, при их наличии следует устранить их причину, подтянув нужные детали.
На последнем этапе проверяется уровень масла, если необходимо доливается масляная жидкость.
В течение эксплуатации автомобиля LADA Granta необходимо постоянно следить за качеством смазывающей жидкости и вовремя ее менять вместе с маслофильтром.
Масляный фильтр
Данный фильтр служит для очистки масла от стружки и грязи, образующихся в процессе работы двигателя, от трущихся деталей. Чтобы мусор не попадал на рабочие поверхности деталей, масло проходит через фильтр тем самым очищаясь.
Замену масляного фильтра на Гранте необходимо проводить с каждой заменой масла.
Замена масляного фильтра Гранта
Сливаем масло с автомобиля, открутив пробку в поддоне картера. Затем откручиваем старый фильтр и устанавливаем новый, предварительно очистив поверхность на блоке двигателя, куда прилегает фильтр. Так же рекомендуется смазывать чистым моторным маслом уплотнительную резинку фильтра.
Надеемся, наша статья была Вам полезна.
Категория: Ремонт
Принцип действия и конкретное назначение фильтра
В любом автомобиле, независимо от его конструкции, присутствует топливный фильтр. (на фото топливный фильтр на ВАЗ-2115)
Естественно, что он отличается по параметру типа топлива и его подачи в автомобиль. Но, всё же, фильтр есть. В случае с авто Лада Гранта, это традиционный фильтрующий элемент, используемый повсеместно в машинах инжекторного типа.
Главной задачей такого фильтра является отлов и отсеивание частиц пыли, ржавчины и прочих вкраплений, чтобы они не проникли в топливную магистраль. Если бы такого фильтра не существовало, то мотор бы очень быстро вышел из строя, так как в него бы попадало множество твердых частиц, способных повредить стенки цилиндра.
Система фильтрации имеет устоявшийся принцип действия, что предполагает две степени очистки. На первой степени предполагается отлов самых крупных загрязнений, после чего следует вторая степень тонкой очистки, которую и принято называть топливным фильтром в традиционном смысле этого слова.
Топливный фильтр в разрезе
Топливный фильтр с Гранты в разрезе (снятый с авто, не новый)
Но он, в обязательном порядке, должен находиться перед мотором и после топливного бака.
Учитывая повышенное давление в топливной магистрали, фильтр должен быть изготовлен из металла или же пластмассы повышенной прочности.
Какой топливный фильтр выбрать?
Как известно, все вариации Лада Гранта оснащаются мотором с одинаковым объёмом в 1,6 литра. Различия состоят лишь в мощности, которую данный силовой агрегат может продуцировать.
Данный инжекторный мотор, в отличие от «карбюраторных собратьев», требует намного большей степени очистки. Так что, многие специалисты рекомендуют не останавливаться на базовых рекомендациях по степени очистки в 10 мкм, а обратиться к более существенному уровню фильтрования, который бы гарантировал задержку твердых частиц с размером в 5 мкм. Рабочее давление, в случае с Лада Гранта, будет варьироваться между отметками в 3 и 5 бар.
Когда менять топливный фильтр?
И, конечно же, нужно сказать несколько слов о том, когда же именно уместно проводить замену топливного фильтра.
В среднем, топливный фильтр теряет свои характеристики ближе к отметке в 25 тысяч километров. Но это касается оптимальных условий, когда бензин используется самый качественный. В реальности же, потребность в замене может произойти и раньше.
Правила замены фильтров
Перед тем как приступить к демонтажу отработавших ресурс деталей, следует выровнять давление в системе до уровня атмосферного. В исправном состоянии оно превышает нормы атмосферного. Если не снизить давление, бензин обязательно выльется.
Для этого нужно отсоединить штекер под сиденьем или вытащить предохранитель, отвечающий за питание бензонасоса. После этого остаётся запустить силовой агрегат и дождаться, пока выработаются остатки бензина. Есть и другой способ. Если автомобиль не эксплуатируется более трёх часов, давление сбросится постепенно естественным образом при отключении зажигания. Далее следует рассмотреть более детально методы выключения питания для сброса давления.
Для первого способа понадобятся две отвёртки, с плоским и фигурным концом. Алгоритм действий выглядит следующим образом:
- снять крышку предохранительного модуля (он находится в левой части рядом с рулевым механизмом);
- извлечь предохранитель F21 (15А) через который поступает питание на насос (он в средней части правого края).
Этот способ самый простой. Но если будет меняться и сеточка в бензобаке, то логично предположить, что можно воспользоваться и другим методом. Во втором случае обычно снимается блок модуля насоса, а значит, извлекается штекер питания с блока. Для этого нужно поднять задний диван и убрать элементы обшивки. После снять защитную крышку, а далее остаётся отсоединить колодку, отвечающую за питание.
После всех этих манипуляций нужно включить зажигание и запустить двигательную установку. И когда она выработает остатки бензина, следует провернуть коленвал, включив несколько раз стартер. На этом подготовка окончена.
Замена фильтров Гранты своими руками
Чтобы поменять элемент возле бензобака, не нужны никакие инструменты, достаточно приготовить подходящую ёмкость для слива остатков бензина. Процедура выглядит следующим образом.
- Отсоединить минусовую клемму АКБ.
- Найти топливный фильтр под днищем (расположен справа от топливного бака).
- Сжать фиксирующие хомуты и отсоединить патрубки топливной магистрали, остатки бензина собрать в заранее подготовленную ёмкость.
- Высвободить фильтр из удерживающего крепления.
- Новый фильтр устанавливается вместо старого в тот же кронштейн.
Далее остаётся подсоединить топливные патрубки и защелкнуть фиксаторы наконечников. После проделанных операций подключается разъем питания или вставляется на место предохранитель (в зависимости от того, какой способ был выбран), подсоединяется минусовая клемма АКБ и запускается двигатель. В это время нужно осмотреть фильтр: не должно быть подтёков топлива. Если их нет – с работой вы справились.
Замена сетчатого фильтра грубой очистки
Понадобятся отвёртки, молоток и подходящий прут для выколотки. Процесс выглядит следующим образом.
- Снять задний диван и убрать обшивку, после чего отсоединить крышку блока топливного насоса
- Отжать фиксатор и вытащить штекер питания.
- Зажать фиксаторы и отсоединить трубки топливопровода. При необходимости можно воспользоваться отвёртками, если нет возможности отжать фиксатор пальцами.
- Отвёрткой отодвинуть стопорное кольцо бензонасоса против направления часовой стрелки. При возникновении затруднений для этих целей можно использовать молоток и выколотку.
- Снять стопорное кольцо и демонтировать топливный насос в сборе.
- Слить остатки бензина и отсоединить трубку для слива.
- Освободив 4 фиксатора снять заборную камеру вместе с крышкой.
- Подцепить и убрать сеточку, после чего установить новый сетчатый элемент фильтрации
Далее топливный модуль собирается в порядке, обратном разборке. После сборки нужно запустить двигатель, внимательно осмотреть крышку и разъемы соединения топливопровода на предмет подтёков. При их отсутствии можно заглушить мотор и закрыть топливный модуль крышкой. Если после замены неисправности и сбои в работе двигателя исчезли – всё в порядке.
