Меняем топливный фильтр на Toyota Corolla в кузове E120

Алгоритм замены топливного фильтра на Тойота Королла e150

Для самостоятельной замены топливного модуля на большинстве Toyota Corolla старше 2008 не потребуется глубоких технических знаний и умений. Из деталей вам потребуется:

• бензофильтр тонкой очистки;
• фильтрующий элемент грубой очистки;
• прокладки и кольца,
• или топливный модуль в сборе.

Из инструментов вам понадобятся:

• крестовая и плоска отвертка;
• ветошь;
• емкость для слива остаток бензина;
• пылесос либо веник;
• вышеперечисленные детали;

1. Снять заднее сидение;
2. Под сидением располагается специальный люк, который необходимо подковырнуть плоской отверткой, не прилагая грубых физических усилий.
3. Отсоединяем все клеммы и шланги, будьте готовы, что при отделении последнего из него вытечет примерно 200 миллилитров бензина – тут и пригодится заранее подготовленная для этого емкость;
4. Не поленитесь очистить пространство от грязи и пыли – это пойдет автомобилю только на пользу и не займет много времени;
5. Аккуратно снимаем пластиковую гайку бензобака. Здесь вам может понадобится помощник, так как открутить её одному без механических повреждений может оказаться затруднительно;
6. Уприте отвертки в гайку с противоположных сторон и постарайтесь снять её наиболее аккуратным способом, если перестараетесь, то будет сложно надеть её обратно;
7. Сняв гайку, вытащите всю систему из бака и не потеряйте защитное кольцо с горлышка;
8. Замените уплотнительное колечко;
9. Отделите элемент грубой очистки от топливного насоса;
10. Ставим новые детали и возвращаем все на свои места;

Если остались вопросы, прочтие материал о замене бензофильтра Королла 120.

Выбираем фильтр на Corolla

Перед заменой, необходимо тщательно подойти к выбору нового фильтра

Обращать внимание стоит на артикул и совместимость с вашим автомобилем. Рынок автозапчастей предлагает следующие варианты:

• для Corolla в 180 кузове номер запчасти – 23300-2040. Цена – полторы тысячи рублей;
• для Corolla в 180 кузове и модели а Avensis– 77024-02320, цена – от 8 до 9 тысяч рублей, так как фильтр поставляется в комплекте с насосом;
• оригинал от Тойоты 77024-12050 совместим с большинством современных Королл и стоит 5500 рублей;
• для 120 кузова подойдет деталь с артикулом 23217-0D090, за которую придется отдать 500 рублей;
• топливный фильтр для Тойоты Короллы в 150 версии кузова номер запчасти 77024-12030 ценой 4500 рублей.

• Прежде чем приступить непосредственно к замене, следует тщательно пропылесосить открывшуюся полость сначала под ковриком, а затем – над бензобаком.
• Перед отсоединением патрубков подставляем заранее припасенную канистру, чтобы слить оставшийся бензин. Далее снимаем топливные шланги. Маленький патрубок или шланг обратки снимается очень легко, достаточно вытащить в сторону желтую скобу тонкой отверткой. Отсоединение второго шланга также не составит больших усилий, впрочем, в случае чего можно также помочь себе отверткой.

• Перед непосредственным демонтажем топливного фильтра, когда вытащены патрубки, автомобиль нужно завести и подождать две-три минуты, пока он сам не заглохнет. Как только мотор отключится, можно еще несколько раз провернуть стартер. Данный процесс позволит вывести все топливо из системы, а также спустит давление.
• Далее, нужно отсоединить клеммы аккумулятора.
• Далее следует выкрутить крестообразной отверткой или ключом на «8» восемь винтов и снять насосный блок. Тут вам пригодятся тряпки, так как бензин будет вытекать со всех щелей.

• Чтобы добраться до фильтра тонкой очистки и произвести замену расходных компонентов, приступаем к разбору бензонасоса.
• Снимаем защелку, чтобы отсоединить поплавок.

• Далее по кругу нажимаем на пластиковые клипсы, чтобы рассоединить корпус блока в верхней части.
• Предпринимаем небольшое усилие, чтобы вытянуть бензонасос из резинового уплотнения.

• Вставляем бензонасос в новый корпус фильтра тонкой очистки.
• Затем следует промыть и продуть сжатым воздухом сетку заборника и собрать все в обратном порядке.

Если замену вы произведете по всем правилам и не забудете уплотнительные кольца из резины, то двигатель заведется без проблем и будет работать лучше, чем прежде.

О смене фильтрующего элемента на 120-м кузове Toyota Corolla

Сразу хочется предупредить о строжайшем исполнении правил по пожарной безопасности при выполнении данной операции. До начала работ необходимо приготовить:

1. Пустую ёмкость для остатков топлива.
2. Тряпки или ветошь.
3. Новый фильтрующий элемент.
4. Уплотнительные прокладки.
5. Плоскую и крестообразную отвертки, а также пылесос.

Чтобы приступить к снятию, необходимо поднять заднее пассажирское сиденье автомобиля, а затем снимается обивка днища. Она закреплена двумя винтами и пистоном. Чтобы их освободить, потребуется ключ на «10» и отвёртка.

ЧИТАТЬ ДАЛЕЕ: Замена воздушного фильтра Тойота Королла

Коврик поднимают на сиденья и укрепляют ремнями безопасности, чтобы он не мешал дальнейшим операциям. Под ковриком необходимо демонтировать слой из пенопласта. После этого станет видна крышка бензонасоса, которая легко снимется, если её поддеть чем-то острым. К замене не приступайте до тех пор, пока пылесосом не будет убран весь скопившийся там мусор.

Снимаются патрубки с бензонасоса и сливаются остатки бензина в пустую канистру. После этого следует произвести запуск двигателя Тойоты Королла для полной выработки имеющегося топлива в системе питания. После остановки мотора его прокручивают стартером ещё несколько раз и снимают с аккумуляторной батареи клеммы.

После этого можно приступить к снятию блока с насосом. Понадобится помощь крестообразной отвёртки и ключика на «8», а также ветоши или тряпки для выливающегося бензина. Когда блок с насосом будет вынут, можно приступать к демонтажу фильтрующего элемента.

Необходимо освободить две защёлки на корпусе и несколько клипс. Потом легко с небольшими усилиями извлекают его из корпуса. Вынув старый, вставляют в корпус бензонасоса новый элемент тонкой очистки. На заключительном этапе промывается и продувается сеточка заборника топлива, а сборка производится в обратном порядке.

Как заменить топливный фильтр на Тойоте Королла, Камри, Рав4

Так как расположение фильтров отличается в зависимости от марки авто, то конкретной инструкции абсолютно для каждого нет. В общем случае она будет включать такие пункты:

1. Определитесь с местом расположения вашего фильтра.

2. В зависимости от места, вам необходимо произвести демонтаж предохранителя топливного насоса.

3. Чтобы предотвратить возможное возгорание, снимите минусовую клемму с аккумулятора.

4. Далее необходимо снять сам фильтр. Крепление может осуществляться непосредственно при помощи болтов или специальных защелок. Для первого случая вам понадобится гаечный ключ, а для второго – обычная шлицевая отвертка. Отсоедините деталь от крепления.

6. Установите новый фильтр аналогично старому. Большинство моделей имеют на корпусе специальную стрелку, которая показывает направление подачи топлива.

7. Подключать бензопровод нужно заранее, чтобы проверить целостность патрубка.

8. Установите на место обратно предохранитель топливного насоса и клемму аккумулятора.

В авто, где фильтр расположен в баке, необходимо производить демонтаж задних сидений, обивки, а уже потом добираться до топливного насоса, в конструкции которого встроен сам фильтр.

Данная методика будет полезна каждому автолюбителю. Обязательно меняйте топливный фильтр при необходимости. Это продлит срок службы машины и обезопасит топливную систему от непредвиденных поломок.

Топливный фильтр для Тойота Королла
120/130 (девятое поколение) и 140/150 (десятое поколение) отличаются друг от друга конструктивно и размерами. Также в рамках каждого поколения есть отличия в зависимости от типа двигателей.

На всех автомобилях обоих поколений с бензиновыми двигателями кроме основного фильтра топлива (тонкой очистки) также иметься сетка (грубой очистки, фильтр насоса). Она служит для первичного отсеивания крупных частиц мусора что могут быть в топливном баке.

Основной производитель оригинальных топливных фильтров для Corolla 150 и 120 является компания Denso.

Фильтр на других Короллах

На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.

Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.

При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.

Хорошо виден датчик второй половины бака справа

Одна трубка подачи топлива

Крепление модуля снято

На модуле видны трубки подачи топлива из другой секции бака

Разобранный модуль

Насос с новыми фильтрами в сборе

Подробнее о фильтрах

На машину устанавливают определенный вид фильтрующего агрегата в зависимости от типа кузова, года ее производства. Перед заменой необходимо правильно подобрать его. Эксперты выделяют несколько видов, подходящих для «японца».

• Для моделей Corolla-180 лучше выбирать изделие с артикулом 23300-28040.
• На кузов «Тойота-Королла-150» топливный фильтр ставят с артикулом 77024-12030.
• Для кузова 120 подойдет модель с грубой системой очистки.

Не стоит опасаться приобретать китайские или корейские продукты. При условии покупки у надежного продавца казусов с автодеталями не случиться. Необходимо учитывать VIN-номер при выборе. Тогда вероятность ошибиться будет равняться нулю.

Рекомендации профессионалов по замене топливного фильтра на «Тойота-Королла» 150

Специалисты советуют придерживаться следующего алгоритма:

• Сидения на задних креслах приподнимаются и снимаются.
• Под обшивкой скрывается специальный лючок. Добраться до него можно, сняв обивку.
• Плоская отвертка поможет снять крышку; можно чуток прогреть крышку, если ее трудно снимать. Это возможно с использованием фена.
• Под крышкой много скопившейся пыли, от нее освобождаются с помощью простого пылесоса.
• Давление в системе должно быть снижено. Для этого насосная клемма убирается, двигатель приводится в движение.
• Если мотор перестал работать, манипуляции по демонтажу продолжаются.
• Трубки подачи и «обратки» отсоединяются, нажимая на фиксирующие скобы.
• Крепления крышки (их здесь 8 штук) отвинчиваются. Извлекается фильтр, не допуская проникновения бензина на кузов. Сборка проводится в обратном порядке.

Топливная система функционирует в нормальном режиме при условии соблюдения правил эксплуатации транспорта и выборе качественного топлива. Полезно узнать о требованиях, предъявляемых к автозапчасти.

Toyota Corolla › Бортжурнал › Замена топливного фильтра Toyota Corolla E150

Доброго времени каждому вхожему в данную тему.

Вчера заморочился заменой топливного фильтра на своей ласточке. Поделюсь с вами своим опытом от А до Я…

Заказал НЕоригинальный фильтр в сборе — цена 2500р

В то время как оригинал тойотовский стоит — 4000р.

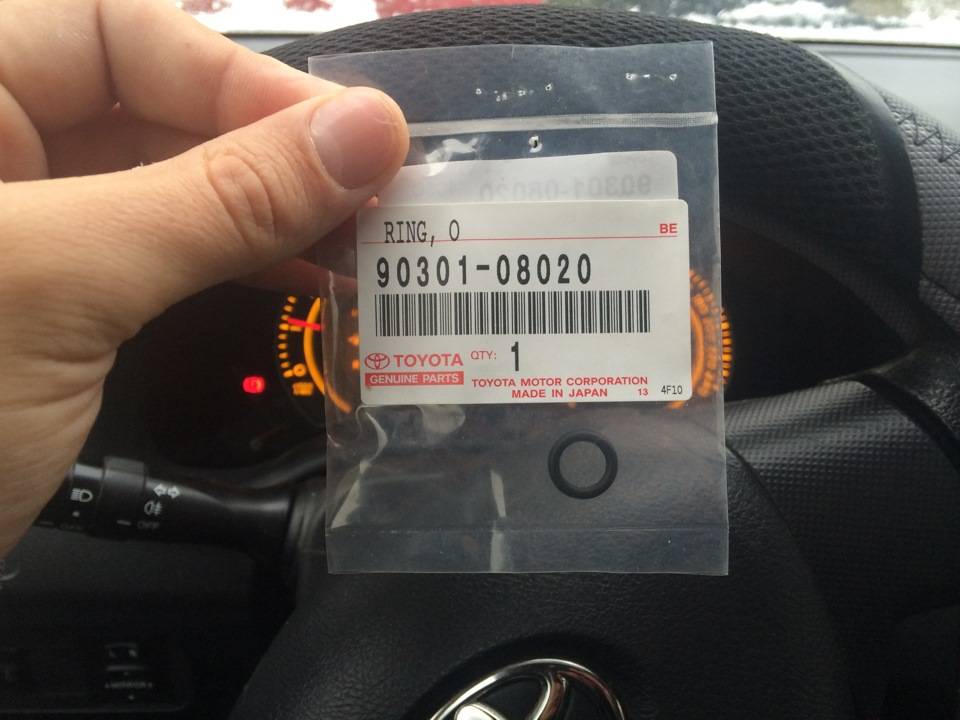

Заказал 2 уплотнительных кольца:1. № 90301-08020 — цена 100р

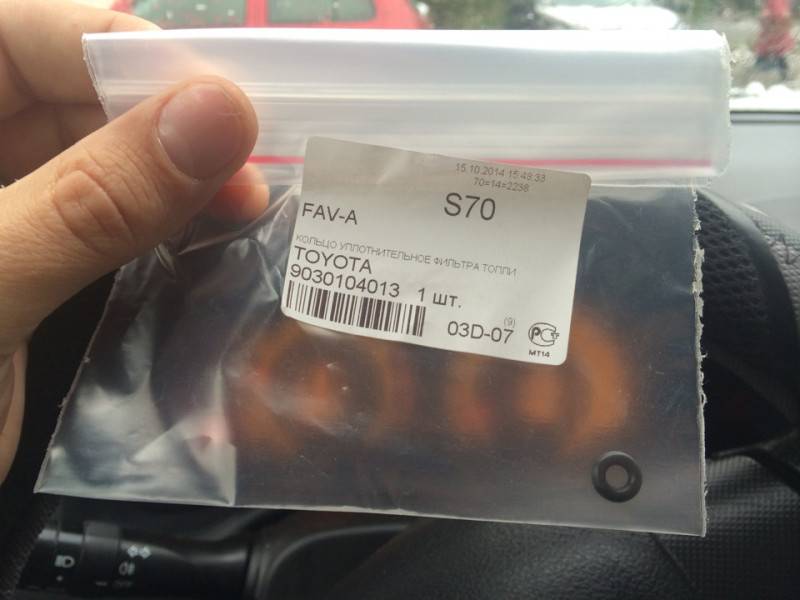

2. № 90301-04013 — цена 100р

На этом всё, затраты наши закончились.ИТОГО: 2600р

И грубо забегаю вперед, ибо кто ещё не менял фильтра, и средств у вас например не густо как у меня было вначале(1000р), то лучше найти тему где рассказано как заколхозить и заменить всего-лишь САМ фильтр который находится в стакане.Цена вопроса вам там встанет в 700р со всеми уплотнительными кольцами. Но покурив различные форумы нашел инфу что после такой замены машинка всё равно троит. Так как хотел добиться полного душевного удовлетворения, решил менять всё!

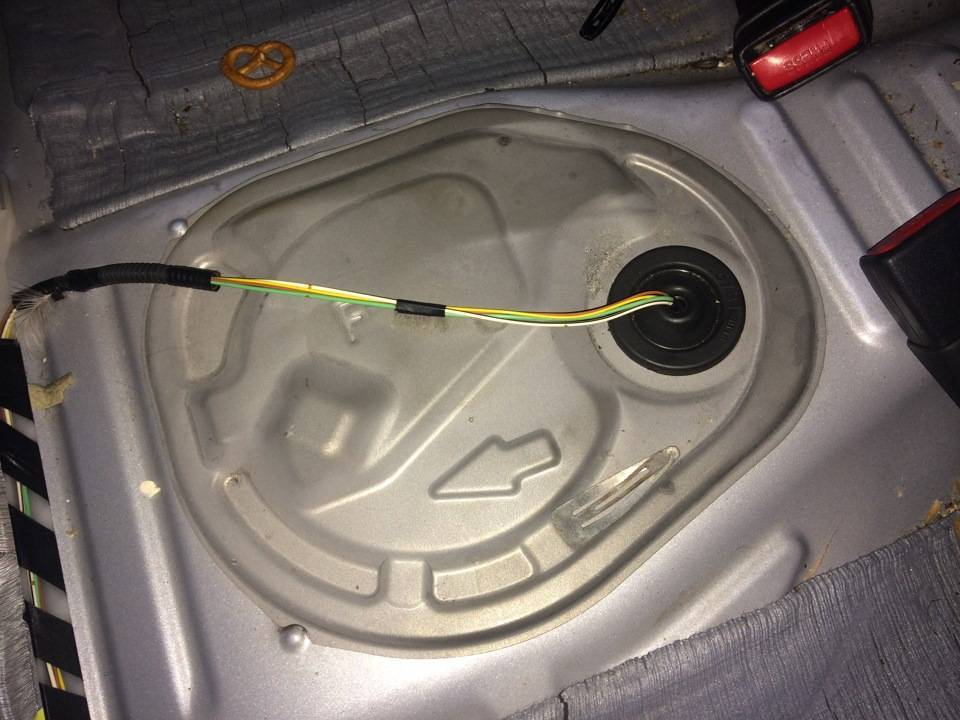

Сняв заднее сиденье обнаруживается вот такая картина:

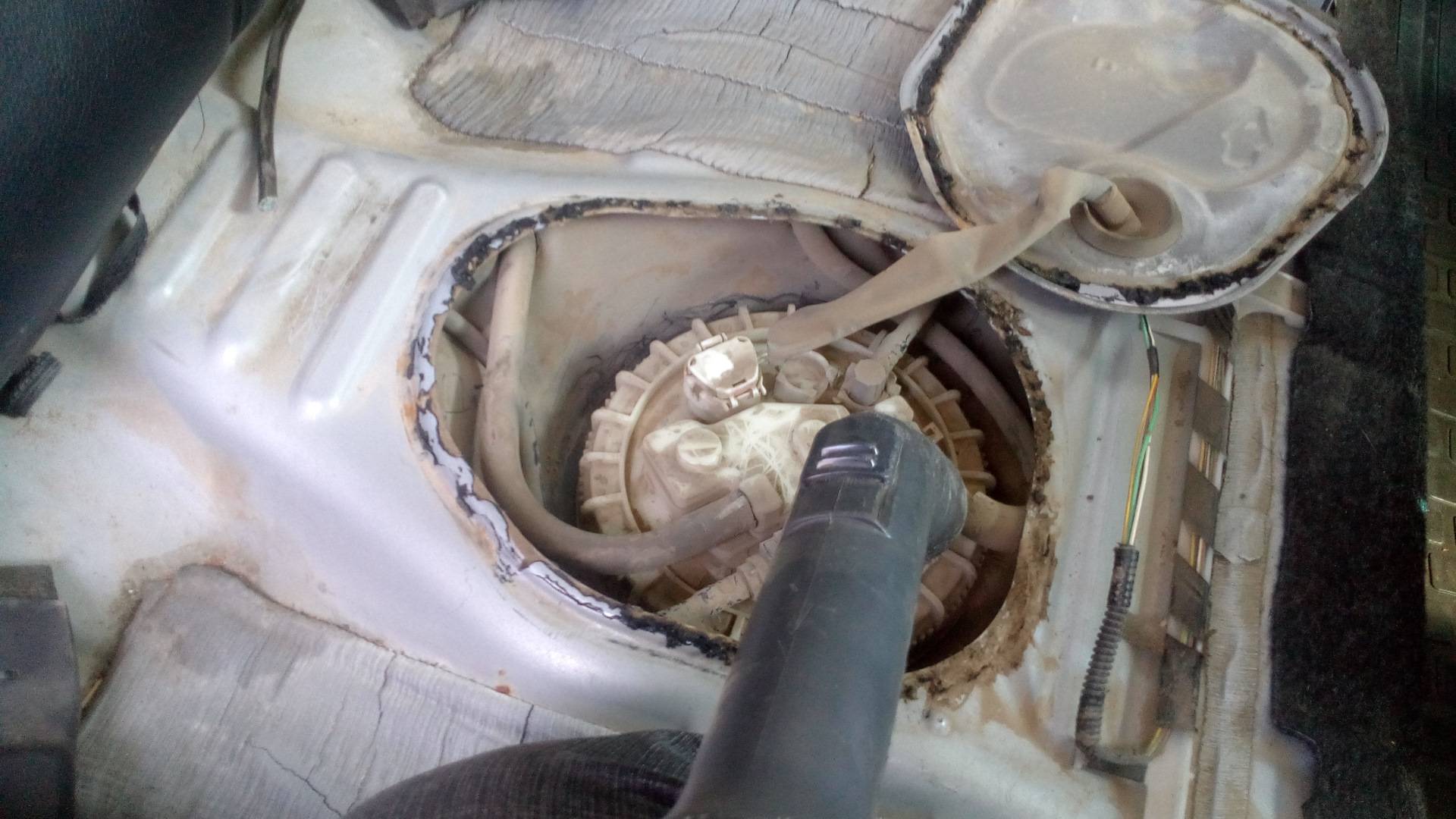

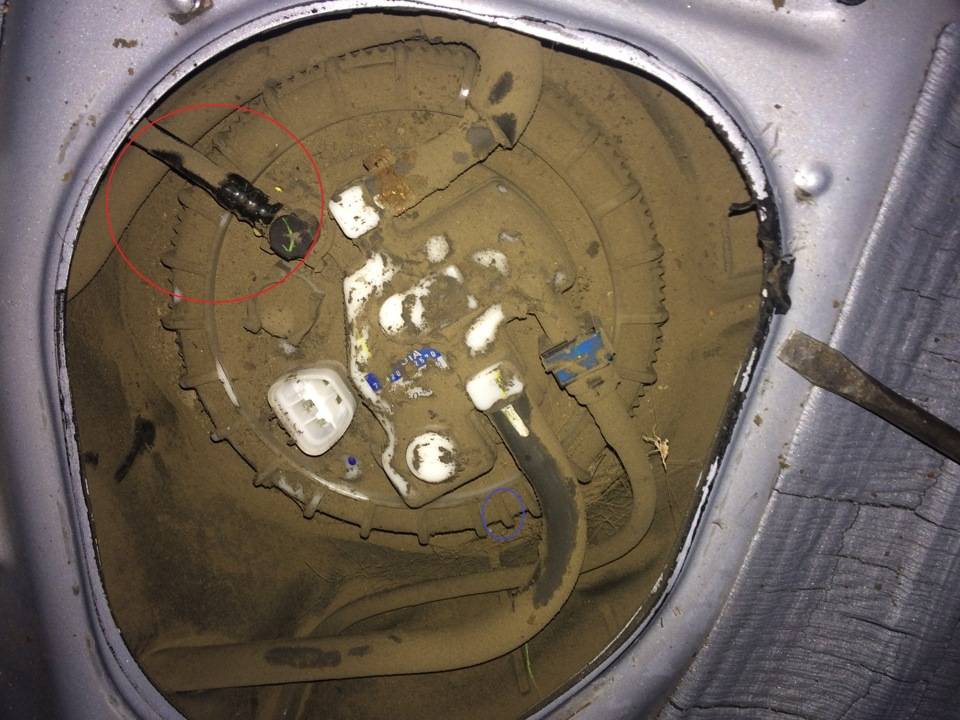

Открыв лючок наблюдаем вот такую картину.

что бы открутить пластмассовую гайку бензобака необходим напарник, то есть 4 руки. На фото синим кругом выделена метка на гайке, по не будем закручивать обратно…

Упираемся друг напротив друга в гайку (в нашем случае) жесткими железными арматуринами. Короче типа тупого зубила. Пошла только так, на раз… Ни чего сложного в этом нет, дальше добиваем до конца. Делаем это аккуратно, без лишних усилий и все зубцы остались на месте.Убираем гайку, вынимаем всю систему из бака, не теряем уплотнительное колечко с самой горловины.

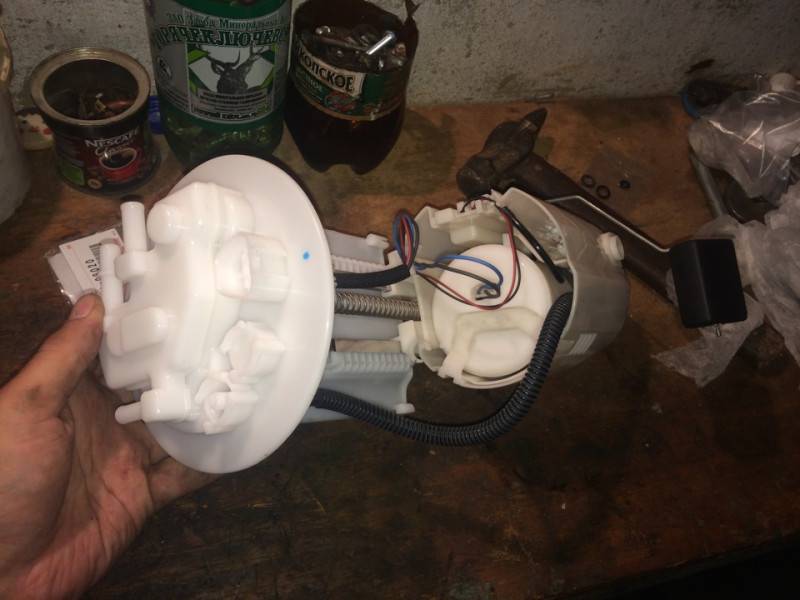

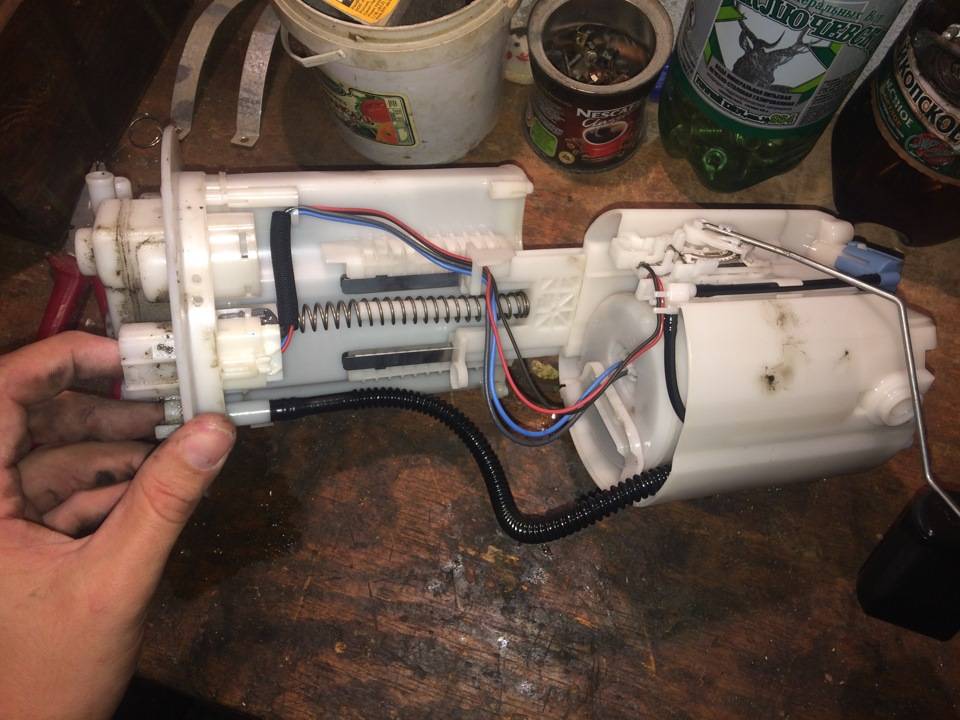

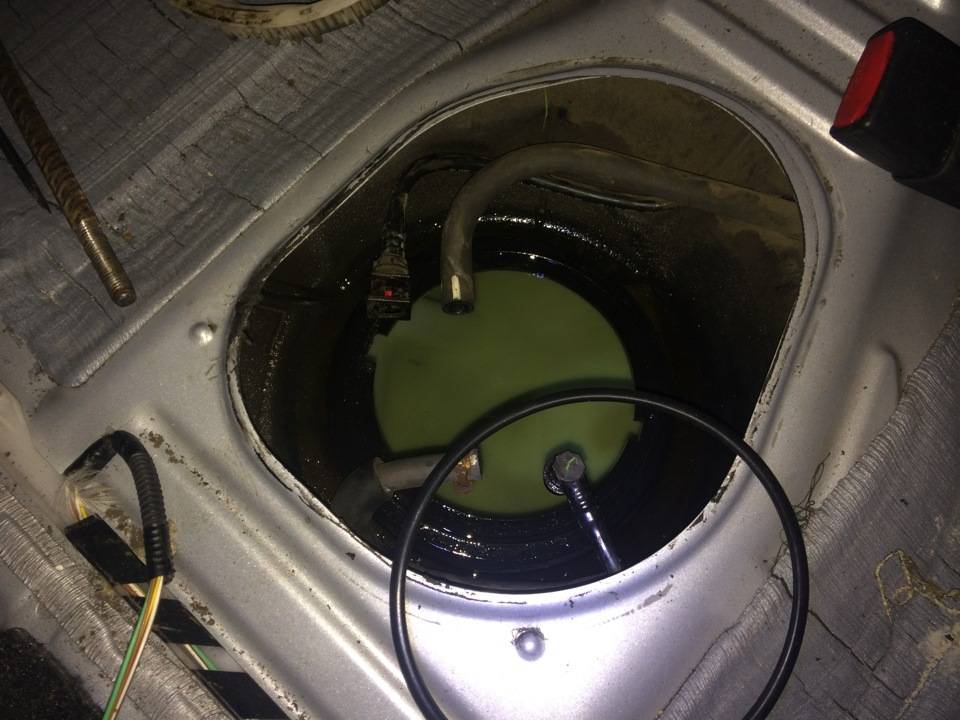

Вот что получается в итоге:

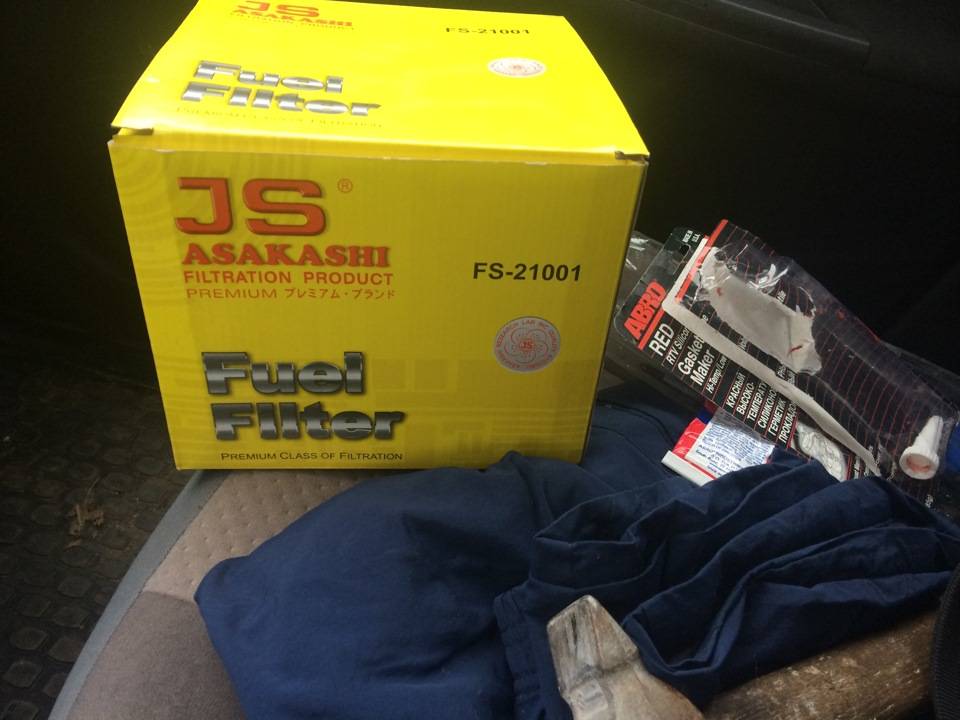

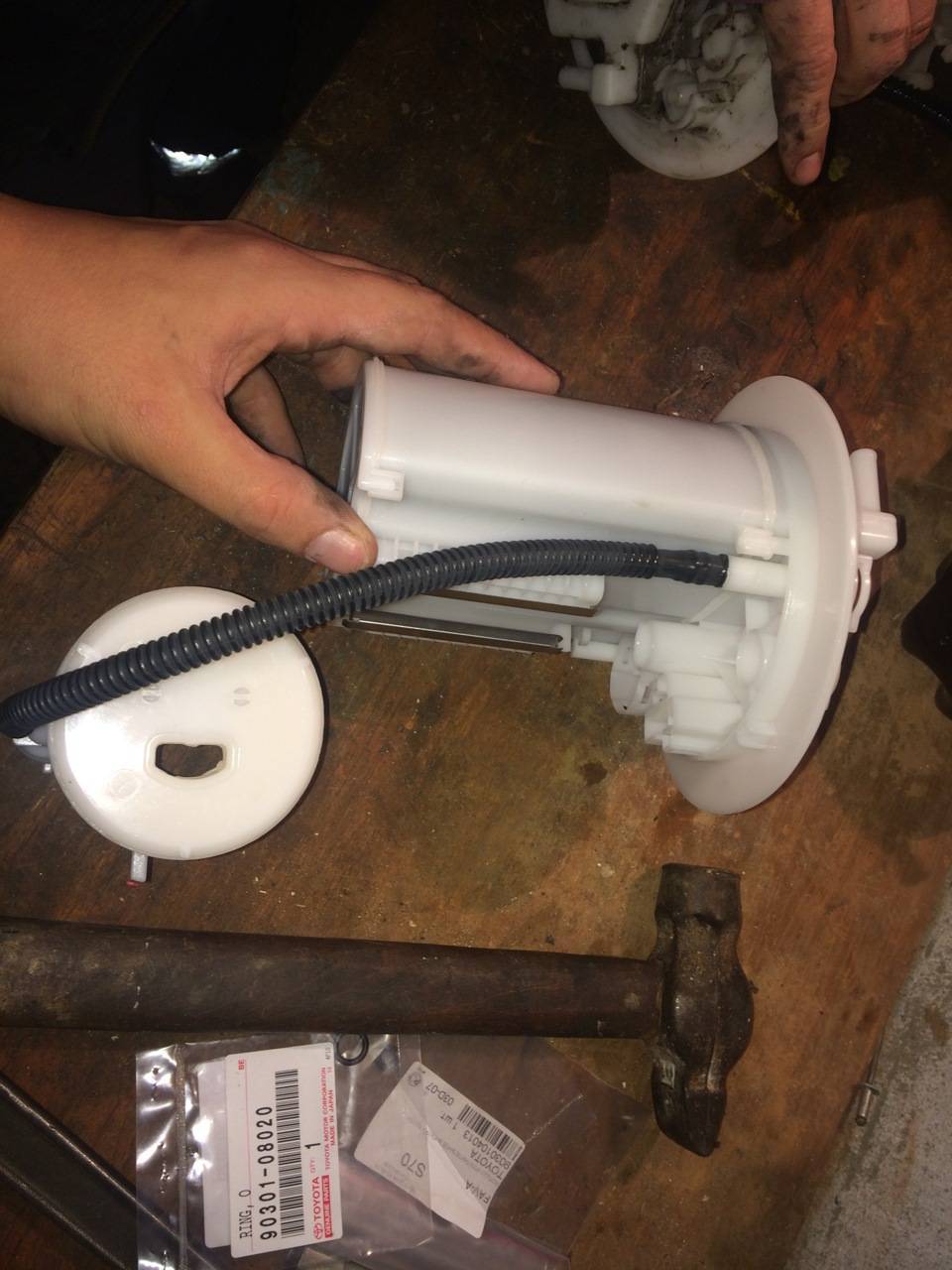

А вот что было в коробке:

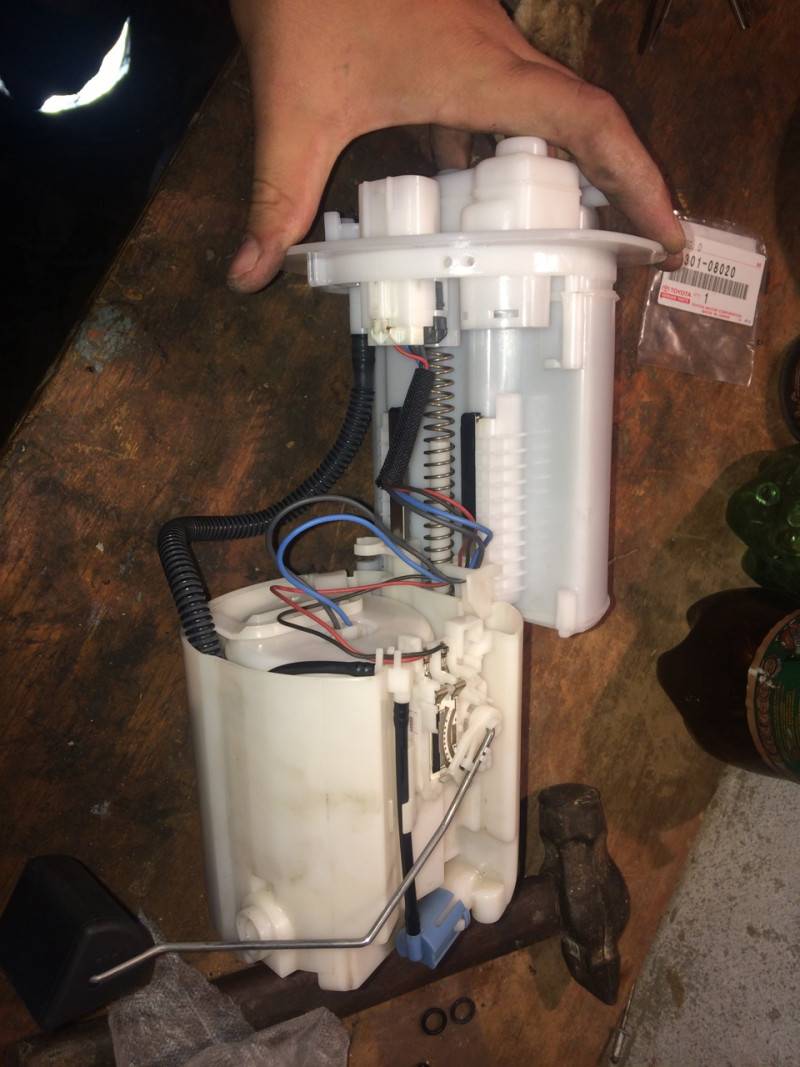

Практически вся та же система в сборе, за исключением стакана, проводов, насоса и поплавка.

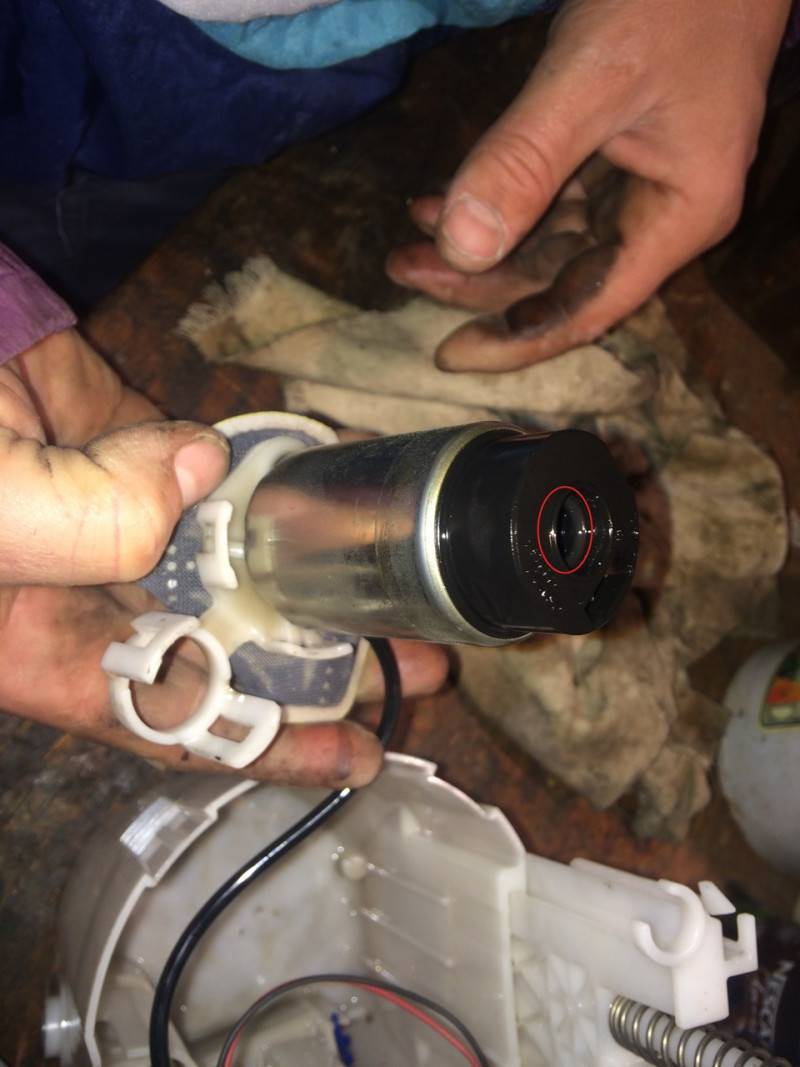

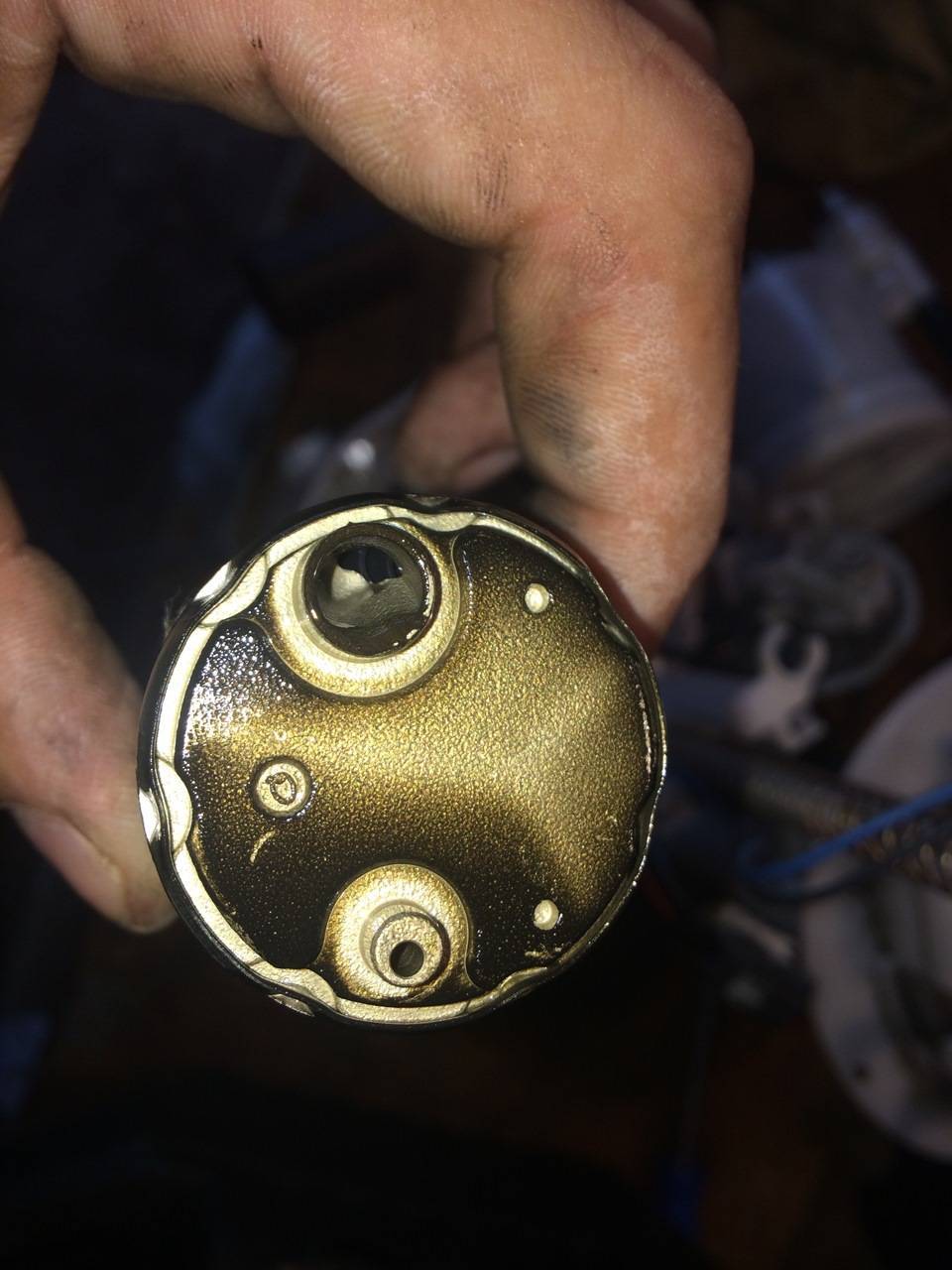

Вот насос Который вытаскиваем из старой системы, меняем уплотнительное колечко №1(выделено красным кругом)

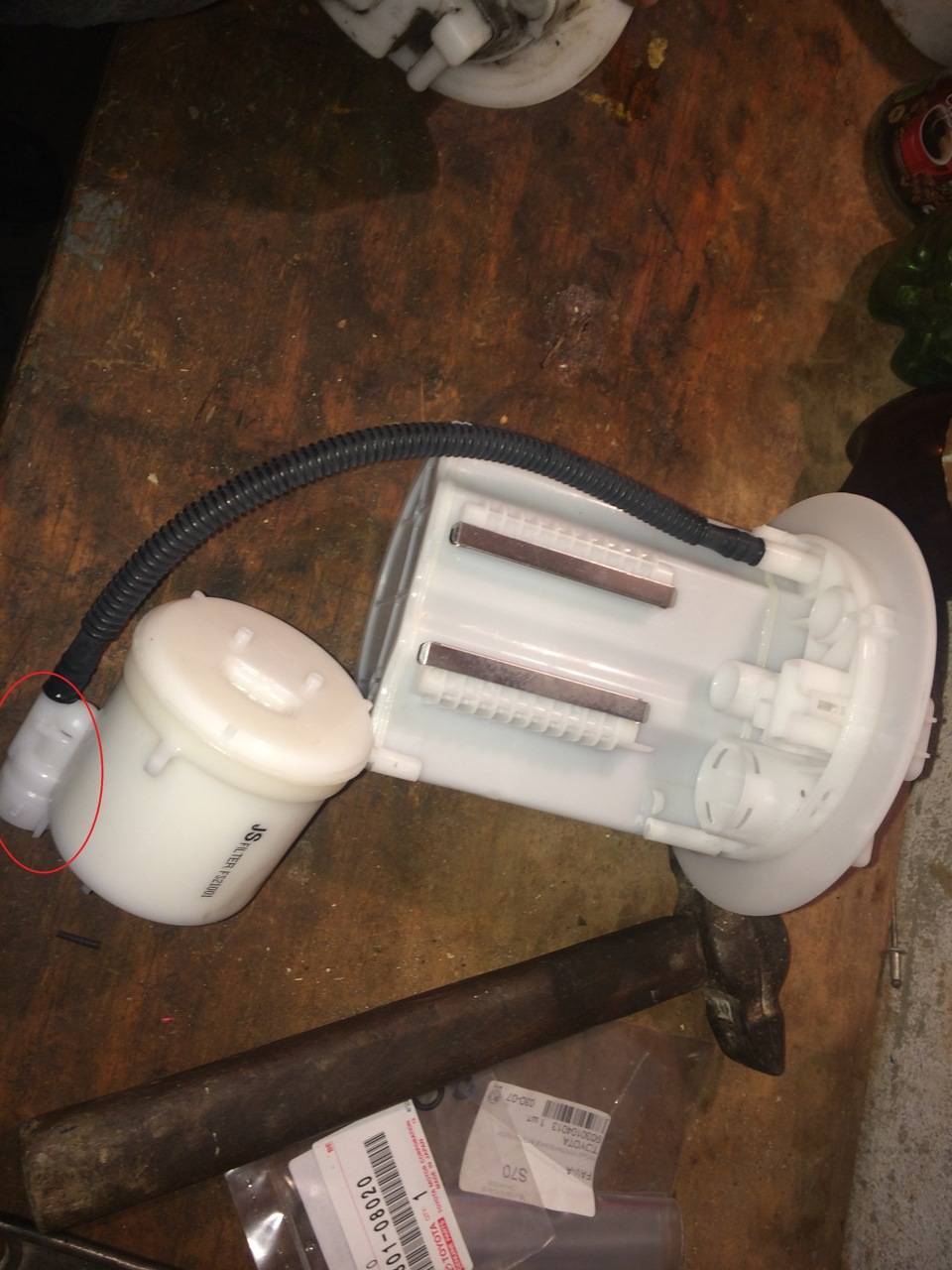

Отсоединяем от насоса фильтр грубой очистки:

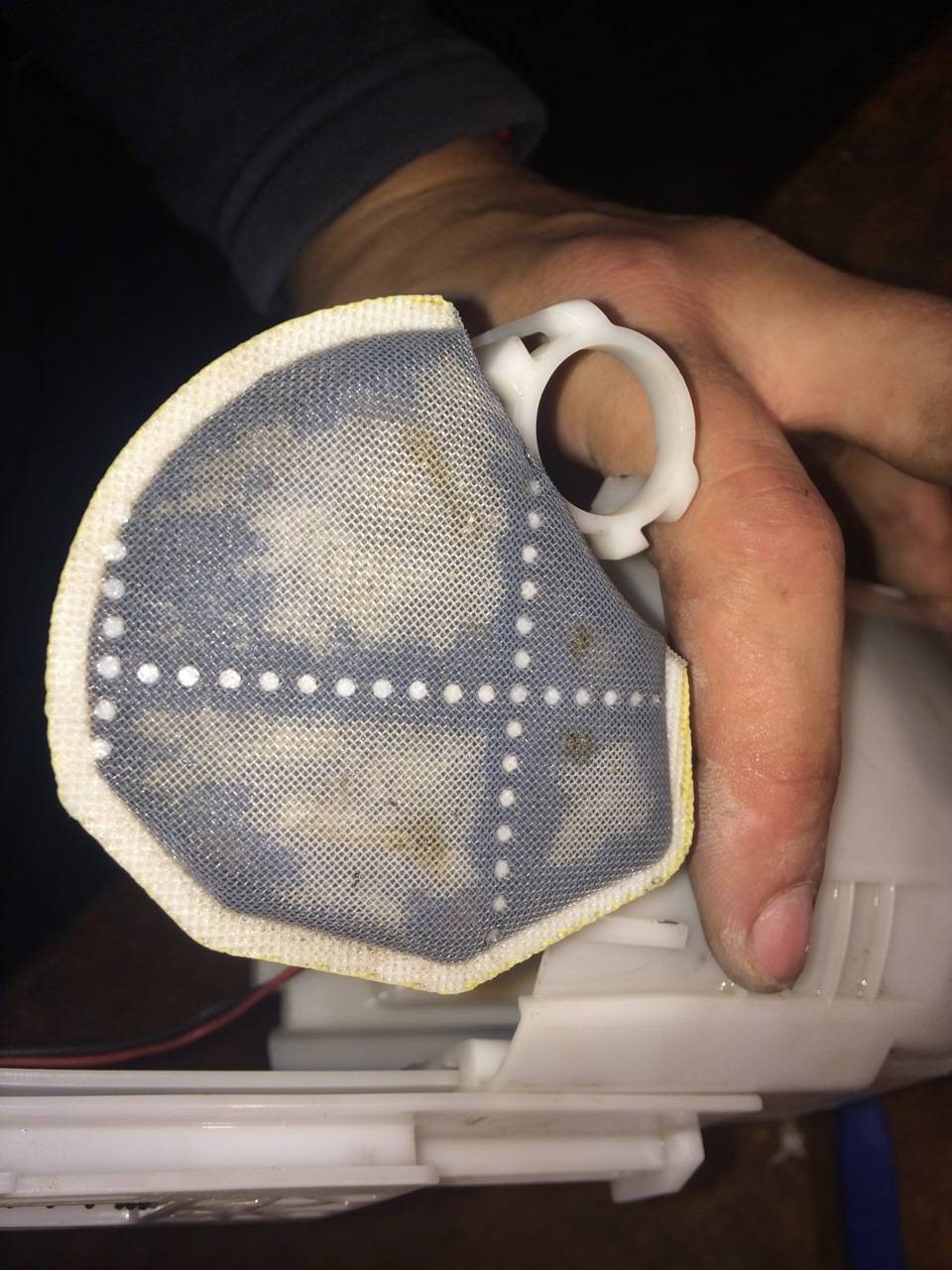

А вот в таком состоянии фильтр грубой очистки был у меня:

Всё это дело протираем, промываем и перекидываем всё на новую систему.

Кстати то резиновое уплотнительное кольцо под №2, маленькое самое насаживается на деталь которая находится в маленьком фильтре, в стакане. Более детально не получилось сфоткать.На фото красным кругом выделено то место где находится ЭТА деталь.

ДЕТАЛЬ? Мне кажется это как маленький насосик идет, или поправьте меня, буду благодарен!

Итак вся система собрана, далее дело техники. Ровно ставим уплотнительную резинку на горловину, Вставляем всю систему обратно в бак, прижимаем что бы резинка не сошла и не завернулась и закручиваем гайку по метке, до стрелочек, которые есть на кузове.

Эх если было всё так просто, то полностью на замену топливного фильтра у нас ушло бы часа полтора со всеми перекурами.

Начали обратную сборку, а именно закручивание гайки и тут мы попали… Проблема была в том что гайка ни как не закручивалась. Про.блись с этой чёртовой гайкой около часа, да да, около часа она ни как на закручивалась. То резьба криво сядет, а если продолжать закручивать, то резьба или полетит или вонь будет на весь салон.То гайка просто соскакивала. Тут уже отчаевшись начали искать в интернете как её закрутить, но ни чего подобного не нашли, кроме того как один человек посоветовал смазывать маслом…

Да кстати в районе топливного шланга на кузове есть отметина, откуда надо закручивать. То есть совмещаем ту самую метку с гайки с той меткой что на кузове в районе топливного шланга и начинаем крутить…Смазав гайку WD-шкой она наконец таки нам поддалась. И о чудо всё сделано.Закрываем обратно лючок и всё))) У меня герметик на лючке был свежим и намазывать новый не пришлось.

И подведя итог по всей замене фильтра скажу следующее, что боятся этого не стоит, как чего то не реально непостижимого. Сам машины, а именно ремонт машин и проведение ТО только начал познавать, менял фильтр впервые, как и форсунки мыл недавно в первые. Ни чего сложного нет в этом при наличии рук которые растут из нужного нам места;) Закрутить гайку было тяжелее чем вся замена…Машина работает превосходно. По расходу топлива сообщу позже!

Желаю каждому бодренькую машинку под собой, ровных дорог и удачи по жизни.Спасибо за внимание!

Замена топливного фильтра

Нередко владельцы меняют деталь только при появлении сбоев в работе двигателя Короллы или явных признаков того, что фильтрующий элемент забился. Засорение сетки происходит постепенно, поэтому обнаружить проблему можно не сразу. Если не принять меры своевременно, можно столкнуться с трудностями при запуске мотора, сокращением срока эксплуатации и необходимостью чаще делать капремонт.

О том, что топливный фильтр Тойоты Короллы забит, говорит неравномерная работа силового агрегата, замедленный набор скорости, рывки при движении. Также двигатель может время от времени глохнуть без видимых причин. Если начали появляться такие проблемы, необходимо в первую очередь проверить состояние сетки, при необходимости заменить ее.

Вывод

Заменить топливный фильтр на Toyota Corolla E150 достаточно сложно, поскольку приходится разбирать часть салона и добираться в топливный бак. Так, рекомендуется доверять данную процедуру исполнять автосервисам, во избежания дополнительных неполадок.
