Замена тормозных колодок: пошаговая схема

Почему тормозные колодки могут выйти из строя

Изготовитель в каждом случае указывает время службы этой запчасти, но возможно его увеличение либо уменьшение при разных стилях езды (к примеру, регулярное резкое торможение может привести к износу колодок после 5 000 километров). Имеет место и естественный износ тормозных колодок. Главные причины, которые могут повлечь неисправность данной детали, таковы:

1. Естественное изнашивание вследствие трения.
2. Низкое качество материала изготовления тормозных колодок.
3. Неэффективность движения и торможения (к примеру, резкое притормаживание на высокой скорости).
4. Ошибки в работе тормозов (когда ресивер в пневматической системе наполняется на небольшой скорости либо вовсе не наполняется).

Рекомендации по замене тормозных дисков и колодок

1. Обязательно позаботьтесь о безопасности при проведении работ. Кроме домкрата применяйте и другие приспособления для удержания автомобиля на весу. Не забудьте поставить под колеса башмаки или другие предметы, чтобы машина не скатилась.
2. Используйте правильный инструмент.
3. После работ проконтролируйте уровень тормозной жидкости в расширительном бачке, чтобы после начала эксплуатации машины тормозная система не потекла.
4. Проследите, чтобы не осталось лишних болтов после сборки.
5. После сборки совершите небольшую контрольную поездку, чтобы убедиться, что всё функционирует в штатном режиме.

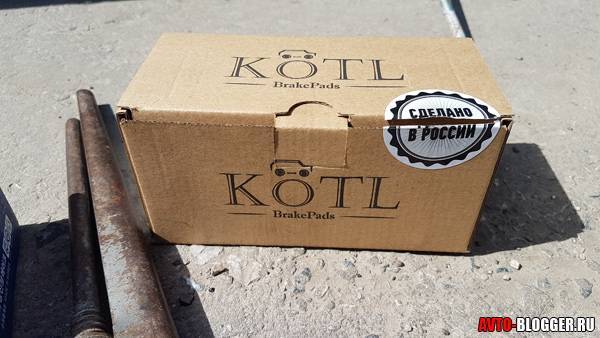

Про тормозные колодки (фирма КЁТЛ)

Меня часто спрашивают — какие брать? Ребята, ищите и экспериментируйте, только так! По опыту знаю, что оригинальные ходят – ОЧЕНЬ ДОЛГО. Также брал фирмы «HI-Q» тоже хотят ничего, около 20 – 25 000 километров, однако про них пишут — что они «ведут» диск раньше времени.

Поэтому решил попробовать другую фирму, взял отечественного производителя, однако делает по Австрийской технологии, видно уже по названию «КЁТЛ». Продавец в магазине сказал, что сейчас одни из самых лучших на данный момент

Для меня важно чтобы не скрипели, были в меру мягкими, ходили долго минимум 25 000км

Также взял со скрипунами, они есть внизу фрикционного слоя, когда идет критичный износ они начинают издавать скрипы – значит нужно менять.

Стоимость около 650 – 700 рублей, покупал давно (примерно месяц назад), чек к сожалению потерялся, но думаю это не столь важно

Необходимый инструмент

Чтобы заменить передние тормозные колодки потребуются:

• перчатки
• домкрат (для поднятия автомобиля)
• баллонный ключ (чтобы открутить гайки крепления колеса)
• отвертка (для снятия колодок)
• гаечный ключ (в зависимости от модели может понадобится на 12,13,14 или 17)
• струбцина (для вдавливания поршня в тормозной цилиндр)
• противооткатное устройство (ставится под заднее колесо, спереди и сзади, чтобы машина не катилась)
• подъемная опора или бревно (в помощь домкрату, т.к. машина может соскочить с него)
• графитная смазка и WD-40
• новые тормозные колодки.

Также, в зависимости от модели автомобиля, может потребоваться молоток и плоскогубцы.

Важные нюансы замены тормозов, которые надо знать

Если проводить работу самостоятельно, следует разобраться во всех аспектах, чтобы не допустить ошибок. Не стоит экономить на надежности запасных частей, от этого зависит не только срок их службы, но и безопасность движения, дешевые работают хуже и могут привести к порче других деталей системы. Учитывать следующее:

1. Передние колодки и тормозные диски следует менять намного чаще, чем задние. На них приходится основная нагрузка. В среднем, ресурс меньше в 2 раза.
2. Все данные по дискам нанесены на торцевую часть. По маркировке можно определить, какая допустимая минимальная толщина должна быть. Если она меньше, восстановить их нормальную работоспособность нельзя.
3. Менять диски попарно, даже когда один из них в хорошем состоянии. Это связано с тем, то из-за неравномерной толщины и степени износа тормозная система будет работать не так, как должна. При покупке деталей, бывших в употреблении, стоит брать только те, что стояли на одной машине.
4. Протачивать только изделия из чугуна, если толщина больше минимально допустимого значения. Делать это можно как на цельных, так и на вентилируемых деталях, а составные варианты такой обработке не подлежат. Не получится восстановить диски из металлокерамики и углеродного волокна. Проводить эту работу только на станке, делать в гараже нельзя. Обычно запаса толщины хватает только на одну проточку.
5. Прокачивать тормоза, даже когда система не вскрывалась. Новые детали по параметрам отличаются от старых, поэтому лучше перестраховаться и исключить любые проблемы.
6. Менять тормозную жидкость через каждые 60 000 пробега или раз в 2 года, если машина за этот период проехала меньше. Состав теряет свойства, загрязняется и напитывается водой, что недопустимо.
7. Кроме дисков и колодок необходимо время от времени менять и другие части системы – тормозные цилиндры, пружины, скобы и другие части суппорта. Делается это по мере износа. Когда резиновый пыльник на цилиндрике поврежден, или стальная поверхность изъедена коррозией, следует немедленно провести замену.
8. После работы убедиться в том, что нет протечек на соединениях. Осмотреть узлы из ямы, так намного проще обнаружить проблемы.
9. Проверять состояние тормозных шлангов. Если они потрескались или вздулись, немедленно заменить.

Совет! Желательно использовать диски и колодки одного производителя.

Чтобы тормоза работали дольше, не стоит резко тормозить или держать педаль не отпуская, из-за перегрева металл деформируется. Очень часто диски ведет, если въехать в лужу, когда они сильно нагреты. Перепад температур может испортить их за один раз, особенно когда запчасть низкого качества.

Тормоза после замены колодок

После замены возможно недолго небольшое шуршание — это притираются колодки. Если же шуршание не убирается и диски греются во время движения без интенсивного торможения, то необходимо проверить движение суппорта на направляющих пальцах. Возможна ситуация, когда один из пальцев немного отогнут, то есть пальцы не параллельны и поэтому суппорт подклинивает даже несмотря на смазку в направляющих. В результате колодки прижаты постоянно к диску и не отходят от него, это провоцирует нагрев диска и звук шуршания. Проверить движение суппорта на направляющих можно если собрать тормоза без колодок. Тогда отсутствие колодок даст необходимое пространство для проверки движения суппорта, он должен легко скользить по своим направляющим в обе стороны.

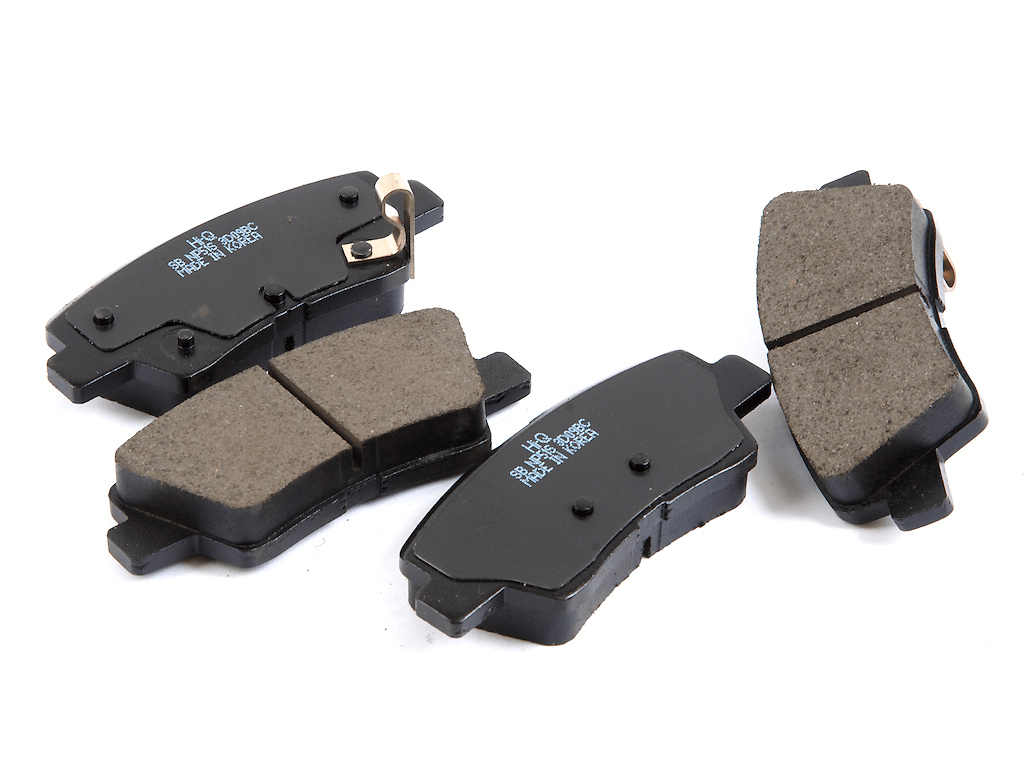

Тормозные колодки, на что обращать внимание при покупке

Выбирая тормозные колодки для своего автомобиля, необходимо обратить внимание на то, как они выглядят внешне. Качественные товары должны быть хорошо упакованы, без различных повреждений

На колодке должен быть специальный знак, что они сертифицированы.

Также на них не должно быть различных трещин, дефектов, материал должен не отслаиваться, а металлическое основание не должно прогибаться. Посмотрите, что бы на структуре накладки не было инородных тел. Если цена тормозной колодки низкая, значит при изготовлении использовали дешевые материалы

Кроме того, обратите внимание на название бренда — любые дефекты в надписи свидетельствуют о подделке

На сегодняшний день существует множество вариантов для защиты товара от подделки. Например, специальные знаки на упаковке или на самой колодке.

Тормозные колодки, когда меняются и почему

Не существует однозначного мнения, какие тормозные колодки подвергаются износу сильнее — задние или передние. Кто-то считает, что задние, потому что вся грязь и пыль, которую отбрасывают передние колеса, попадает на них. Другие же думают, что передние, что достаточно справедливо. Особенность строения тормозной системы заключается в том, что передние колодки схватываются первыми после нажатия на необходимую педаль. Таким образом, именно они испытывают основную нагрузку, в результате чего трущиеся поверхности интенсивнее стираются. Третьи полагают, что задние и передние колодки необходимо менять одновременно, что бы тормозные диски всех четырех колес равномерно схватывались.

Производить замену тормозных колодок необходимо если тормозные колодки довольно изношены. Некоторые производители автомобилей оборудуют тормозные колодки специальными датчиками. Такие механические устройства производят контроль над износом колодок и издают характерный скрип при достижении критического значения. Что касается электронных устройств, то они в таких случаях посылают в блок управления транспортным средством сигнал об износе тормозных колодок, включая на панели управления индикатор.

Кроме того, износ колодок можно определить по поперечным специальным бороздам, которые расположены на защитных накладках. При стирании накладок до основания таких полосок, пора менять тормозные колодки. Минимальная допустимая толщина накладок тормозных колодок составляет два или три миллиметра. Более точно узнать этот параметр можно судя по техническому описанию транспортного средства и техническим характеристикам самих тормозных колодок.

Как часто меняются тормозные колодки

Как уже было сказано выше, тормозные колодки – расходный материал, требующий постоянного контроля и регулярной замены во время периодического технического обслуживания. Срок службы колодок сугубо индивидуален и зависит от многих факторов.

Модель и марка автомобиля

Велика разница между тормозными системами спорткара и малолитражки. Например, у первого автомобиля колодки изнашиваются за максимально короткий срок.

Реагенты, которым посыпают дороги, пыль и грязь разрушают тормозные колодки и сокращают срок их службы.



Качество материала, используемого при изготовлении колодки

Каждый уважающий себя производитель старается использовать свой фирменный фрикционный материал. Это может быть различные сплавы, каучук, керамика и другие инновационные решения, обеспечивающие плотное соприкосновение с диском и повышенную стойкость к перегрузкам.

Таким образом, представленная информация дает нам усредненное представление о рабочих возможностях тормозных колодок, но назревает вопросы: когда нужно менять тормозные колодки и особенно многих может заинтересовать: когда менять задние тормозные колодки? Конкретного и исчерпывающего ответа на эти вопросы никто не сможет дать, но можно дать рекомендации.

Дело в том, что если, например, водитель любит быструю и рывковую езду, то и усилий при торможении будет тратиться больше, а значит и колодки, будут расходоваться сильнее. Кроме того, износ тормозных колодок увеличивается при езде в дождливую и сырую погоду, а также на пыльных и грязных дорогах.

Серьезным аргументом в вопросе частоты замены колодок является их качество. Оригинальные запчасти прослужат относительно долго, а дешевые и некачественные колодки придется менять и менее чем за 10 тыс. км.

По способу работы и конструкционным особенностям тормозные колодки автомобиля разделяют на два вида: дисковые и барабанные.

   Дисковые тормоза.

Барабанные тормоза.

Дисковые более эффективные, поэтому их устанавливают обычно на передние колеса, на которые приходится до 70% тормозных усилий.

Однако, в отличии от барабанных колодок, дисковые – менее долговечные. Срок их службы составляет примерно 20 – 40 тыс. км, при том, что задние барабанные способны прослужить до 100 тыс. км. Кроме того, эффективность торможения во многом зависит от качественного состояния тормозных дисков, срок службы которых достаточно велик и может составлять от 50 до 150 тыс. км.

Учитывая тот факт, что на передние колодки нагрузка в два – три раза выше чем на задние, то и меняются они в два-три раза чаще, чем задние. Конечно, есть определенные рекомендации, закрепившиеся в сознании технических мастеров и предлагаемых изготовителем.

Так, в среднем, тормозные колодки низкого и среднего качества рекомендуют менять:

• передние – через 10 – 15 тыс. км
• задние – через 25 – 40 тыс. км.

Колодки более высокого качества и ценового расположения рекомендуется менять:

• передние – через 15 – 20 тыс. км
• задние — через 40 – 60 тыс. км.

Барабанная тормозная система в современных автомобилях устанавливается редко и в основном на заднюю ось.

Замена барабанных колодок осуществляется в среднем через 80 – 100 тыс. км.

Это сильно усредненные рекомендации, но в то же время дающие определенные представления о службе тормозных колодок при их эксплуатации в нормальных погодных и климатических условиях при не слишком резвой езде. К тому же, стоит учесть тот факт, что замена тормозных колодок осуществляется одновременно на одной оси колес. То есть, если решили заменить колодки, то меняем сразу передние или задние. Это исключит неравномерность распределения тормозных усилий на колеса и автомобиль не будет вести в сторону при торможении.

Еще одной важной мелочью является то, что непосредственно после замены колодок, им необходимо «притереться». В этот отрезок пути, равный примерно 1-3 км, тормозная система будет работать не эффективно. Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной

Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить

Все наладится только тогда, когда площадь соприкосновения колодки и тормозного диска будет максимальной. Если же низкое качество торможения сохраняется по прошествии 10 – 15 км, то скорее всего приобретены некачественны колодки, которые необходимо заменить.

Замена передних тормозных колодок: часть 1

Автомобиль оставляем на ручнике, под задние колеса желательно подбить пару брусков. Дальше необходимо ослабить болты крепления передних колес и только потом поддомкрачивать машину. Делается это именно так потому, что сорвать болт на приподнятом колесе значительно сложнее. После того как одна сторона была приподнята, устанавливаем опоры под автомобиль. При этом для лучшего доступа к тормозной системе выворачивается руль. На данном этапе необходимо оценивать степень износа не только колодок, но и других элементов тормозной системы. К примеру, трещины и старение резины на ее шлангах недопустимо. Они должны быть как можно быстрее заменены. Правда, если вы их снимете, то придется прокачивать тормоза. Нелишним будет проверить и состояние суппорта и дисков. Если все в порядке, то выполняется замена передних тормозных колодок. Давайте посмотрим, как это сделать.

2 Период замены передних тормозных колодок

Ни один производитель не укажет вам точно количество километров, которое выдержит та или иная модель тормозных колодок, поэтому не стоит при покупке думать, что вам их хватит на указанный километраж. На упаковке приведены весьма усредненные показатели. Стоит отметить, что для каждой марки автомобиля есть свой рекомендуемый период замены колодок. Большинство современных автомобилей повышенной комфортности имеют датчики на тормозных дисках. Именно они выводят информацию на бортовой компьютер автомобиля и уведомляют об износе тормозных колодок.

Передние тормозные колодки

Очень важно соблюдать допустимую толщину износа колодок и не допускать превышения этого значения, потому что при дальнейшей эксплуатации будут изнашиваться тормозные диски, которые стоят намного дороже, чем полная замена передних тормозных колодок. В среднем при интенсивной езде качественные колодки выходят из строя после года эксплуатации

Владельцам автомобилей, которые редко используют свое транспортное средство, тормозных колодок может хватить и на несколько лет.

Как поменять задние тормозные колодки?

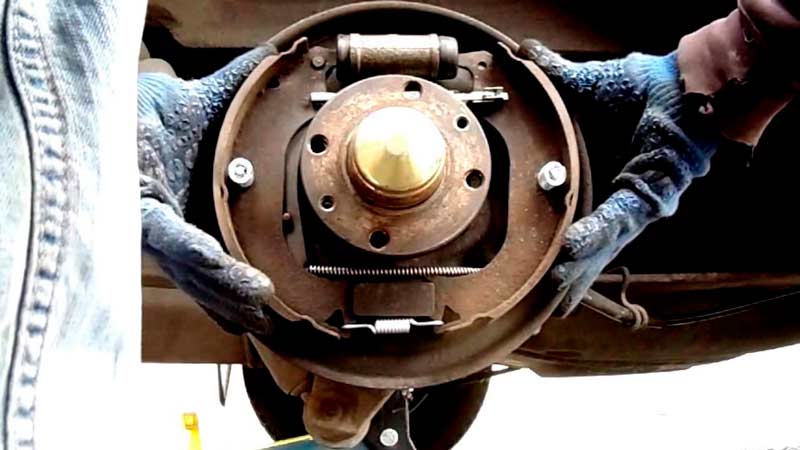

Здесь мы тоже приведем пример того, как демонтируются и устанавливаются элементы на «барабанах». Отметим, что данная операция несколько отличается от предыдущей. Итак, что нужно делать? Для начала ставим под колеса (теперь уже передние) специальные упоры. Это может быть как резиновый тормозной «башмак», так и обычный кирпич или кусок толстой древесины. Главное, чтобы машина уперлась колесами об этот предмет и не поехала дальше.

Как поменять тормозные колодки своими руками далее? На следующем этапе поддомкрачиваем автомобиль, срываем болты и выкручиваем колеса. После вынимаем тормозной барабан. Для этого нужно вывернуть направляющие втулки. Если данный элемент снимается с трудом, пробуем провернуть его на 30-45 градусов и поочередно закрутить направляющие втулки. Далее при помощи плоскогубцев с узкими носиками вытаскиваем плоские пружинки с колодок. После вынимаем верхнюю горизонтальную пружину. Это можно сделать при помощи большой минусовой отвертки.

Как поменять тормозные колодки далее? Теперь отводим колодку в сторону и вынимаем еще одну, нижнюю пружину. Чтобы окончательно вынуть данную деталь, снимаем распорную пластину и вытаскиваем из штока ручника шплинт. Затем вынимаем рычаг с пружинами и на штатное место монтируем новую колодку.

Когда менять тормозные колодки

Затягивать с обслуживанием тормозной системы не стоит. Тормозные колодки постепенно и неизбежно изнашиваются, и несвоевременная их замена может стоить жизни вам и окружающих. Чтобы узнать, что пришло время поменять колодки, существует несколько способов.

Современные дисковые тормоза оснащаются датчиками и индикаторами износа, которые прикреплены к колодке. Датчики бывают электронные и механические. По сути, это кусок металла, который по мере износа колодки, начинает контактировать с тормозным диском и издавать громкий скрежет (писк) или включит индикатор стояночного тормоза на приборной панели (электронный). Подобный скрежет во время торможения, да и вообще любой посторонний сильный звук, служит сигналом для осмотра тормозной системы автомобиля.

На некоторых моделях индикатор стояночного тормоза загорается, когда уровень в бачке с тормозной жидкостью падает. Это может свидетельствовать о том, что тормозные колодки стерты до критического уровня и подлежат замене.

Также, можно снять колесо и визуально определить степень износа тормозных колодок. Минимально допустимая толщина фрикционной накладки – 1,5 мм. Если на поверхности накладки имеются глубокие борозды и сколы, или замасленность, то такие колодки необходимо заменить. Иногда, производители тормозных колодок указывают информацию по сроку эксплуатации фрикционных накладок. Рекомендации по частоте замены тормозных колодок можно посмотреть в мануале по эксплуатации автомобиля определенной марки.

Как определить износ?

Проверка износа тормозных колодок является неотъемлемой частью периодического технического обслуживания. Чтобы понять, насколько износился этот расходный материал за время эксплуатации, требуется выполнить несколько операций в следующем алгоритме:

1. Проверить наличие тормозной пыли с примесью металлическо стружки на колёсных дисках.
2. Определить, насколько эффективно функционирует система торможения. На серьёзный уровень износа может указать слишком резкое или неэффективное замедление транспортного средства, а также присутствие биения в момент нажатия на педаль.
3. Установить автомобиль на смотровую яму или домкрат. Это поможет облегчить процесс проверки работоспособности передних тормозных механизмов.
4. Открутить передние колёса при помощи телескопического гаченого ключа. Если проводится проверка колодок с левой стороны, то требуется повернуть руль в левую сторону (с правой стороной так же).
5. Определить толщину накладок на тормозных колодках. Это можно сделать, если воспользоваться смотровым отверстием, которое располагается в подвижной скобе суппорта. При проведении этой процедуры необходимо помнить, что если толщина фрикционной накладки составляет менее 1,5 мм, то замена требуется в обязательном порядке.
6. Поставить домкрат под задние колёса, после чего демонтировать их и снять тормозной барабан.
7. Измерить толщину фрикционных накладок при помощи штангенциркуля или обыкновенной линейки. Помимо малой толщины накладок, замену требуется производить, если они плохо соединены с основанием или во время проверки были обнаружены масляные следы.

Чтобы произвести проверку правильно, требуется подготовить необходимые инструменты, а именно домкрат, телескопический ключ, штангенциркуль, функции которого может выполнить обычная линейка. Для проведения этой процедуры не требуется каких-либо специальных знаний или большого опыта. Чтобы установить необходимость замены, автолюбитель должен обладать только базовыми навыками и иметь общее представление об алгоритме проведения работ.

Однако неопытным хозяевам авто, которым никогда не приходилось проверять износ колодок, не рекомендуется производить такую проверку в «одиночку». Дело в том, что если уровень износа расходного материала будет определён неверно, то это может повлечь за собой снижение эффективности тормозов или отказ всей системы в самый неподходящий момент. Лучшее решение в такой ситуации — проводить диагностику в условиях специализированного автосервиса. Специалисты смогут быстро произвести проверку и при необходимости заменят расходный материал.
