Меняем внутреннюю гранату на ВАЗ-2114: снимаем ШРУС своими руками

Признаки неисправности и замена детали

Итак, о том, что элемент пора менять, подскажут следующие признаки:

• потрескивания при повороте колес;

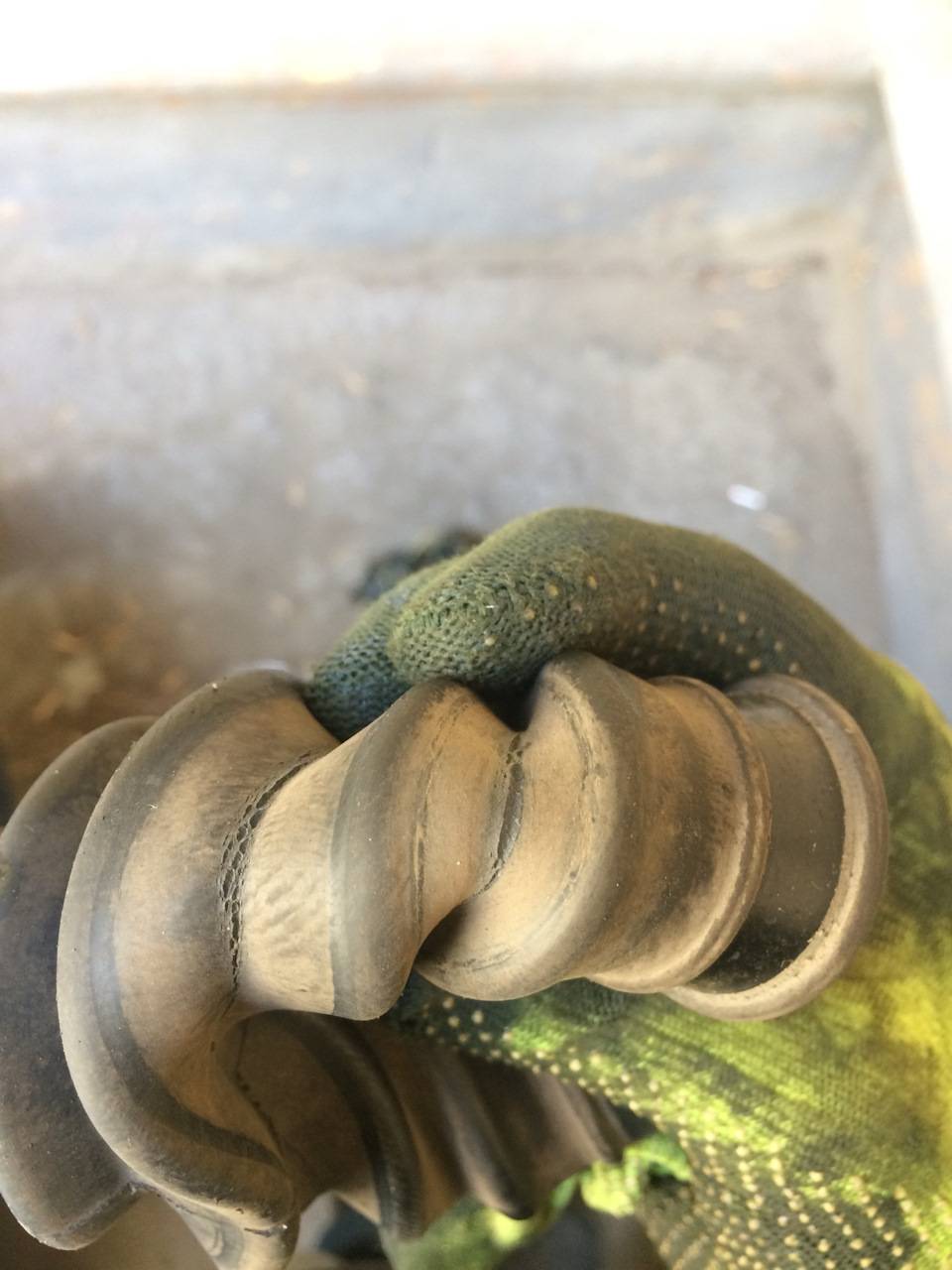

• визуальный осмотр: перестал быть эластичным, порвался, на нем появились трещины, подтеки и т.п.

Читать дальше: Шкода октавия российской сборки отзывы

Менять его стоит сразу, как выявлена проблема. Иначе постоянно попадающие пыль и грязь вскоре полностью разрушат узел и приведут к порче деталей.

Алгоритм замены будет следующим:

1. Снять колесо. Для этого загнать авто на смотровую яму, поставить опоры, открутить болты.
2. Снять ступицу. Руль выворачивается до упора.
3. Извлечь внешнюю часть привода.
4. Сбить с нее пыльник. В зависимости от его состояния могут понадобиться дополнительные усилия и инструменты.
5. Промыть деталь бензином.

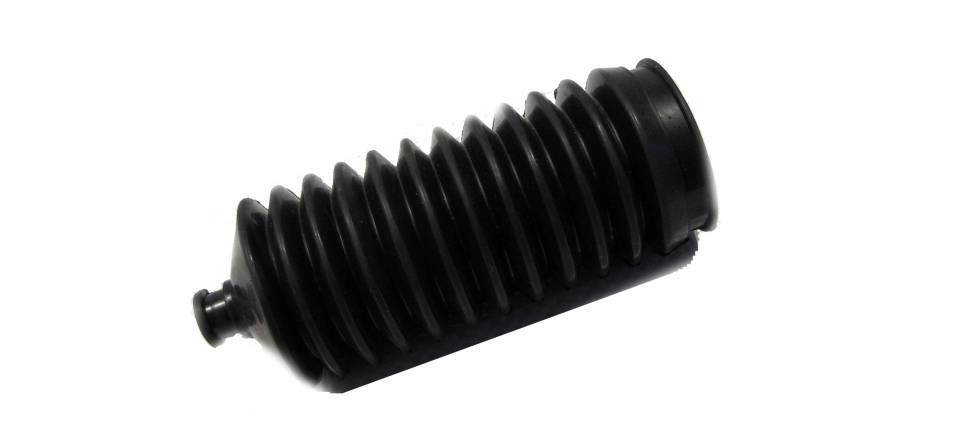

6. Смазать, надеть новый пыльник.

Для внутреннего ШРУСа потребуется разбор коленвала и его присоединение к кузову. Также у ВАЗ-2114 есть два пыльника на рулевой рейке. Они также должны периодически меняться. Работа лишь с виду сложная. Однако если не располагать достаточным временем, лучше всего не делать замену пыльника на ВАЗ-2114, а предоставить это дело мастерам.

Вчера поздно вечером пришёл я из гаража, как в той песне «Уставший, голодный и злой, но весьма довольный собой!». Пыльники заменены. А дело было так. Итак для работы нам необходимо: -Пыльники ШРУСов-2шт; -Хомуты пыльников-4шт; -Гайки ступичные-2шт; -Смазка ШРУС-1 тюбик; -Головка на 30 (я взял с сенсорным управлением с помощью лома)-1шт; -Ну и еще куча инструмента (балонный ключ, пинцет, зубило, молоток, словарный запас матов и т.д.)

Итак, начнём. Снимаем колпак с колеса ( у кого нет, тому меньше работы ), снимаем колпачёк ступичной гайки. Раскерниваем гайку, я использовал дюбель, берём головку на 30 и отпускаем ступичную гайку. Затем отпускаем болты крепления колёс.

Поддомкрачиваем машину и снимаем колесо, сразу ложим его под машину (на всякий случай), откручиваем ступичную гайку.

Откручиваем болты, крепящие шаровую к поворотному кулаку ( я откручивал балонником)

Выжимаем рычаг вниз с помощью лома вниз, держим его в таком положении коленом, а в это время отводим поворотный кулак и вытягиваем привод из ступицы ( предварительно повернув руль влево). Срезаем старый пыльник

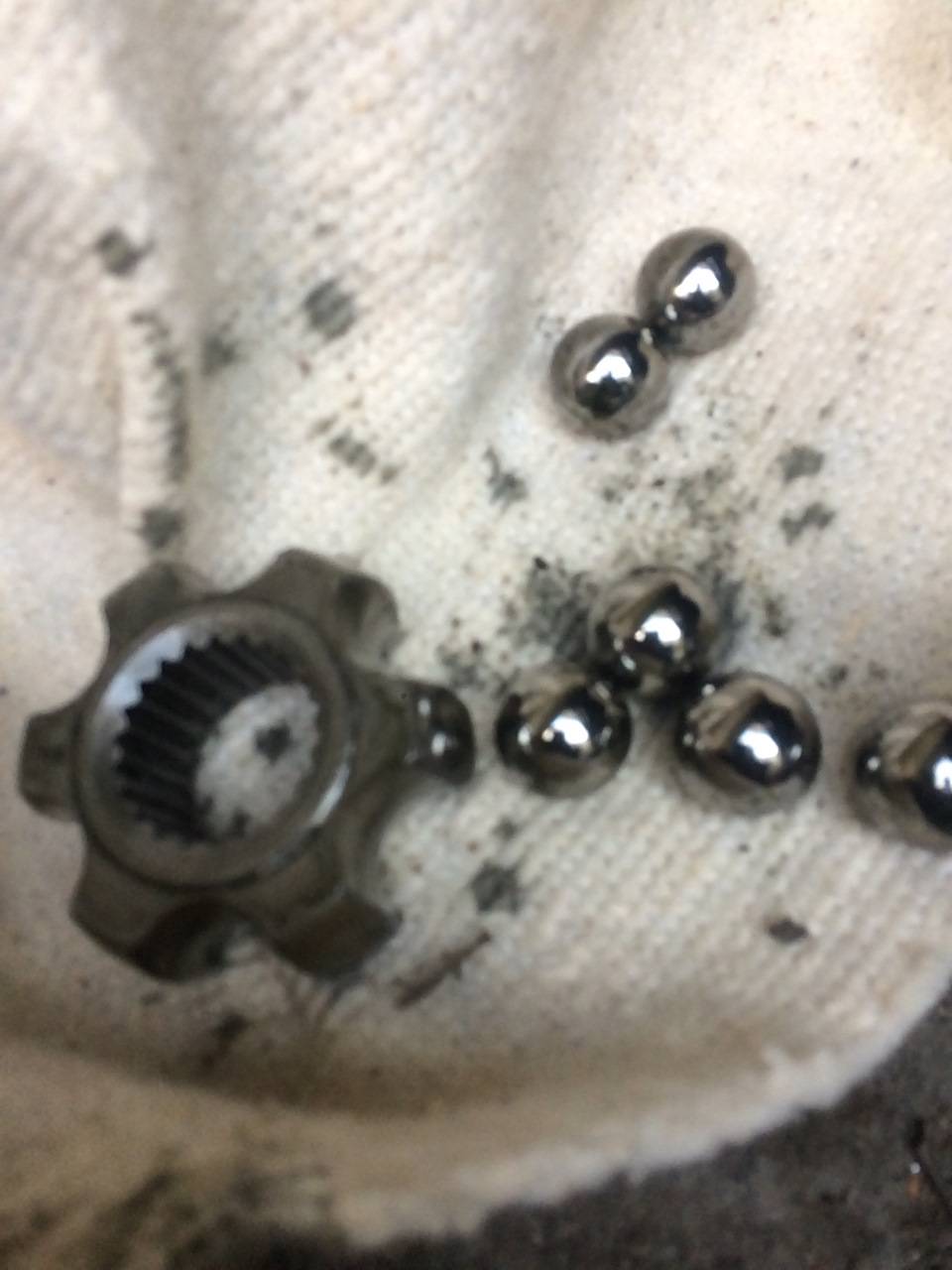

Ну а дальше пришла пора снимать ШРУС с вала. Читал, что его возможно снять с помощью лёгких постукиваний по внутренней части. Да не тут то было. Вспомнил весь свой матерный лексикон, но толку не получилось. В магазин за съёмником идти было поздно и я достал сварку и изобрёл съёмник. С его помощью ШРУС снялся в течение пяти минут. А молотком за два часа ничего не смог сделать.

После этого берём бензин и хорошенько промываем ШРУС ну хотя бы до такого состояния

Ну а дальше накладываем смазку внутрь, одеваем пыльник на вал и ставим ШРУС на место. Для этого накручиваем старую гайку и коротким, но хлестким ударом молотка загоняем его до упорной шайбы.Одеваем пыльник на ШРУС и закрепляем его с обеих сторон хомутами.Ставим привод в ступицу и наживляем новую гайку.

Читать дальше: Как проверить выпрямительный блок генератора

Далее ставим колесо, опускаем машину и затягиваем ступичную гайку с таким усилием как открутилась. И не забываем её закернить

Ту же процедуру повторяем на правом колесе. Вот в принципе и все, пыльники заменены, машина на ходу, у меня появился съёмник для ШРУСов и безценный опыт их съёма. Ах да, прикупил вчера подставку для телефона, с зажимами не было под моего малыша, взял на присосках

Всем удачи и добра, и поменьше поломок!

Цена вопроса: 400 рублей

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Как Поменять Внутренний Шрус На Ваз 2115

Меняем внутреннюю гранату на ВАЗ-2114: снимаем рефлекторный шов своими руками

Граната или шатуна. это автомобильная деталь, которая передает крутящий момент от двигателя и коробки передач на колеса автомобиля. Замена этого элемента на ВАЗ-2114 является довольно сложной процедурой и требует определенных навыков. В этой статье рассказывается, как правильно заменить шарнир на автомобиле, а также как правильно выбрать запчасти.

Видео замена переднеприводного семейства ВАЗ 2113-2114-2115

Видео расскажет вам, как заменить гранату на автомобиле, а также особенности и нюансы.

Процесс замены гранаты в деталях

Для начала вам необходимо определиться с инструментами, прежде чем вы сможете начать процесс замены. Итак, что вам понадобится при замене внутренней гранаты: голова и голова 13-17, а также 30; ключи 17 и 19; разъем; лампа; плоскогубцы; CV смазка для суставов; шаровой ключ; и сама запчасть.

Уходи!

Теперь, когда все завершено, вы можете начать процесс замены:

1. Снимите нижнюю защиту двигателя.
2. Слить коробку передач.
3. Используйте гаечный ключ, чтобы снять колесо.
4. Откручиваем голову 30 крепежная гайка внешний сустав постоянной скорости.

Замена комплекта для ремонта окон внутренний шрус на ваз

2108, 2109, 2110, 2112.

Замена гранатомета (внутренний шарнир) ваз 2114

Я покажу как заменить внутреннюю гранату на автомате ВАЗ

2108-2115 . Мои видео. это бесполезно в качестве ремонта.

Удалить гайку прикрепление соединения к ступице

Откручиваем застежки и снимаем с кулака шаровой шарнир

Демонтируем соединение с постоянной скоростью из хаба

Используйте лом, чтобы снять его с посадочной скобы внутренний сустав

Отвинтите зажим нагрузки для легкого доступа к гранате

Смазка ШРУС ЛЮКС

оригинал

2108-2215056. оригинальный каталожный номер внутренняя граната для ВАЗ-2114. Средняя стоимость. 2000 рублей Установка кресла становится легкой и не требует никаких изменений.

Аналоги

Коллекция граната с сапогом HOLA и воротником

Помимо оригинальных запчастей, на авторынке можно найти множество аналогов, которые не уступают по качеству и цене оригинальным. Все они сертифицированы и рекомендованы для установки на этот автомобиль. Итак, давайте посмотрим, какие аналоги можно установить на ВАЗ-2114:

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.

Обзор ШРУСа (гранаты) для ВАЗ 2108-2115.

Разборка ШРУСа ВАЗ 2114

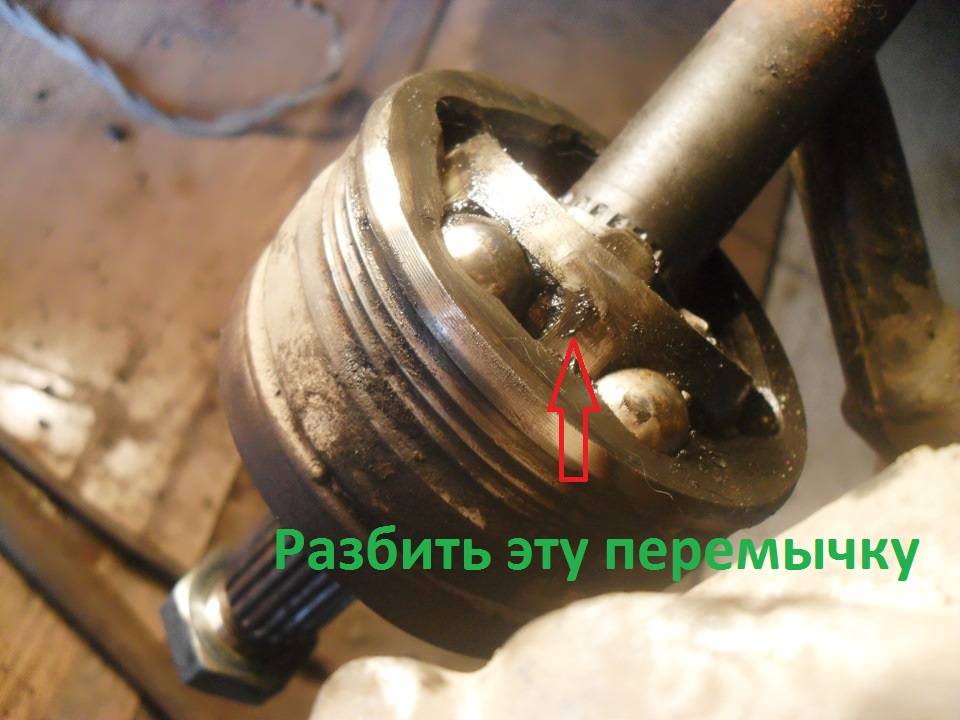

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в большей степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращать колёса в подвешенном состоянии, когда внутренний ШРУС значительно искривляется, тогда и проявляется тот самый шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУСа, и приступать к его замене.

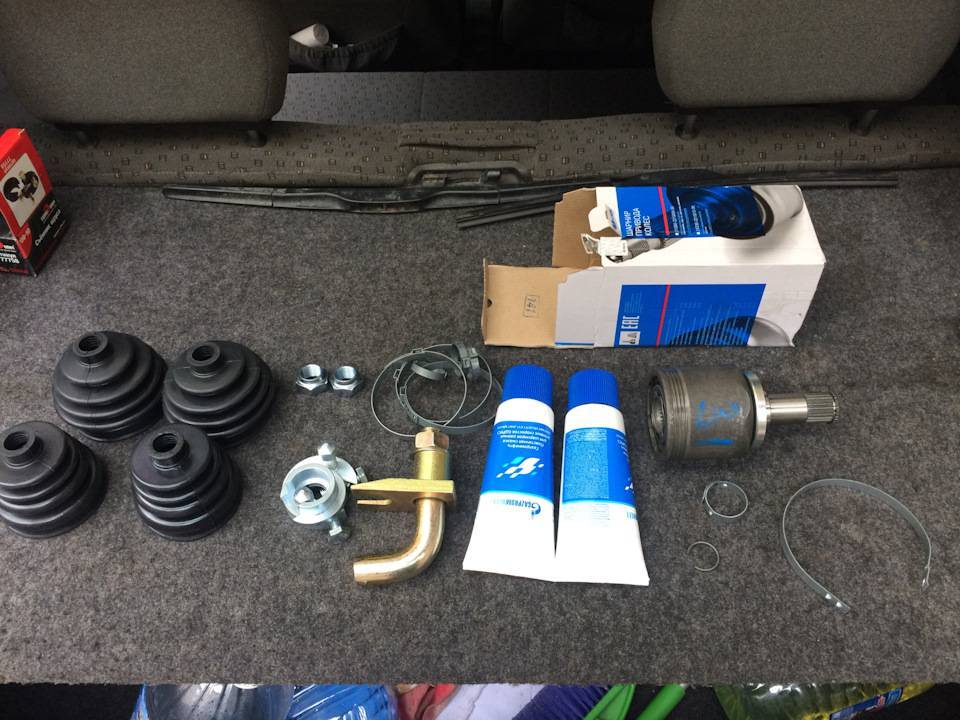

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

1. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

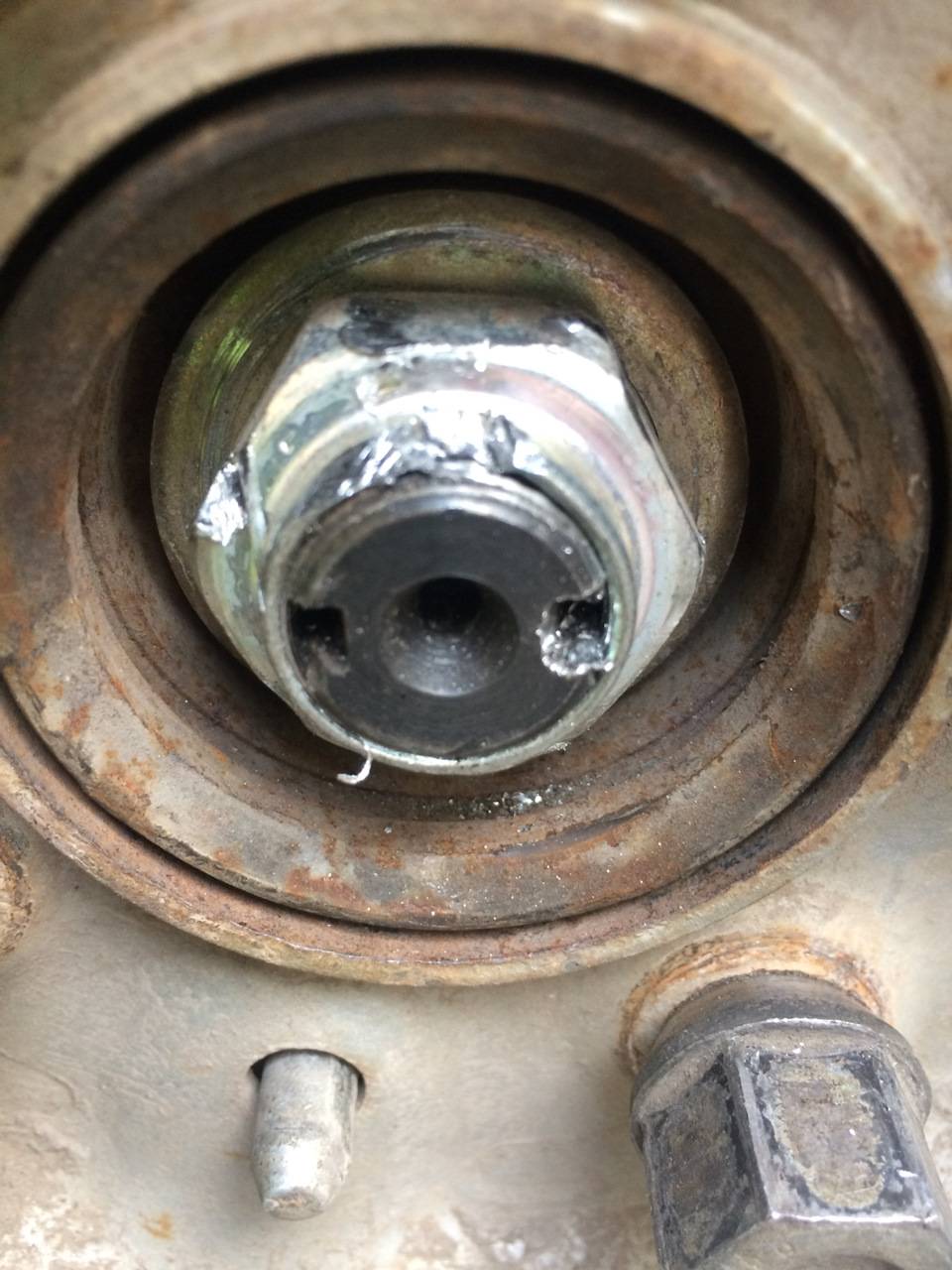

2. Отворачиваем ключом «на 30» гайку подшипника передней ступицы.

3. Поддомкрачиваем автомобиль.

4. Затем откручиваем и снимаем колесо.

5. Подставляем колесо под автомобиль…

6 … и опускаем автомобиль, для придачи ему большей устойчивости.

7. Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

8. И один внизу.

9. Берём плоскую отвёртку и разводим тормозные колодки.

10. Снимаем тормозной суппорт вместе с колодками и установочной скобой (держателем).

11. Подвязываем конструкцию так, чтобы она не висела на тормозном шланге.

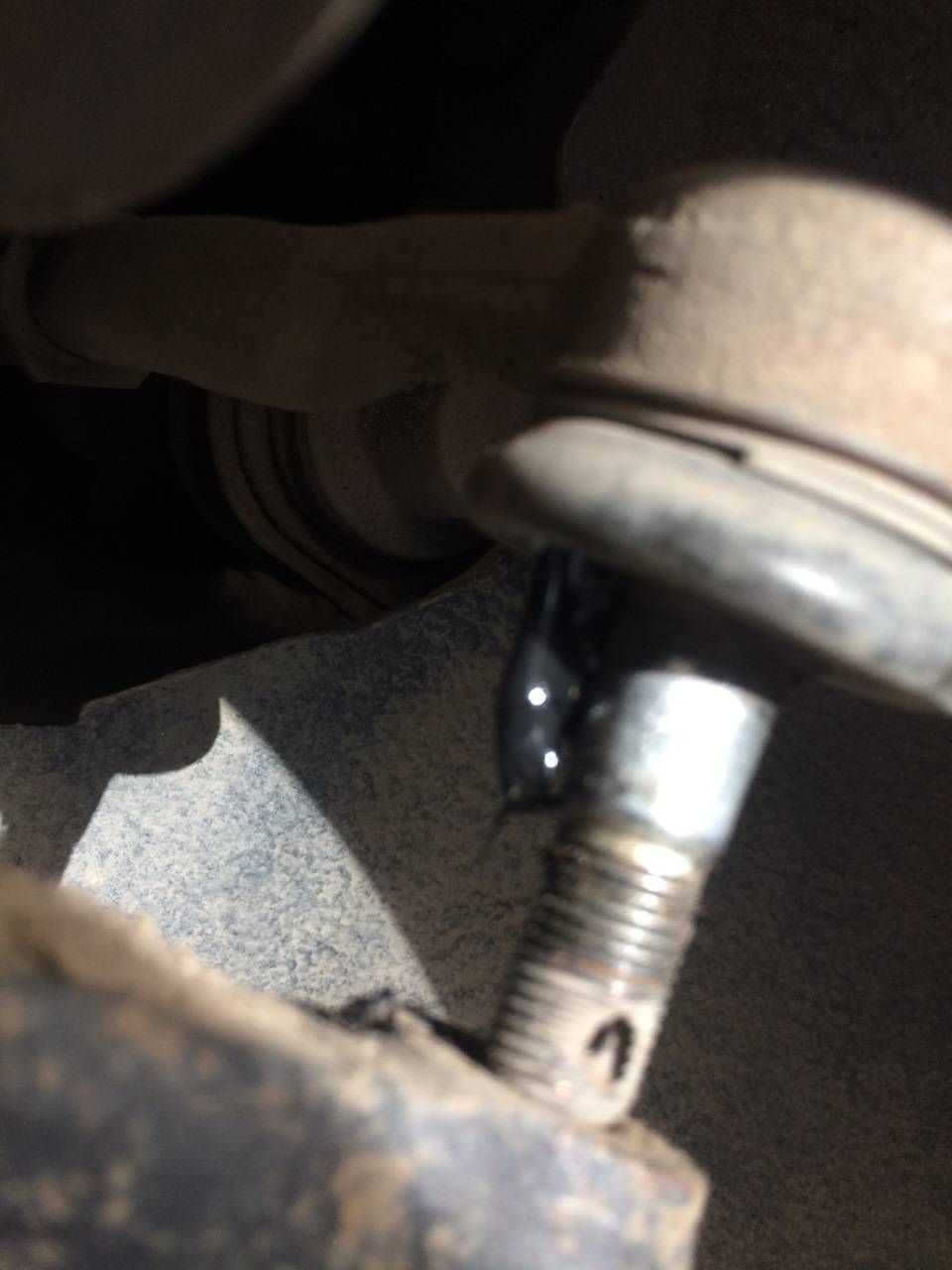

12. Ключом «на 19» откручиваем гайку рулевого наконечника.

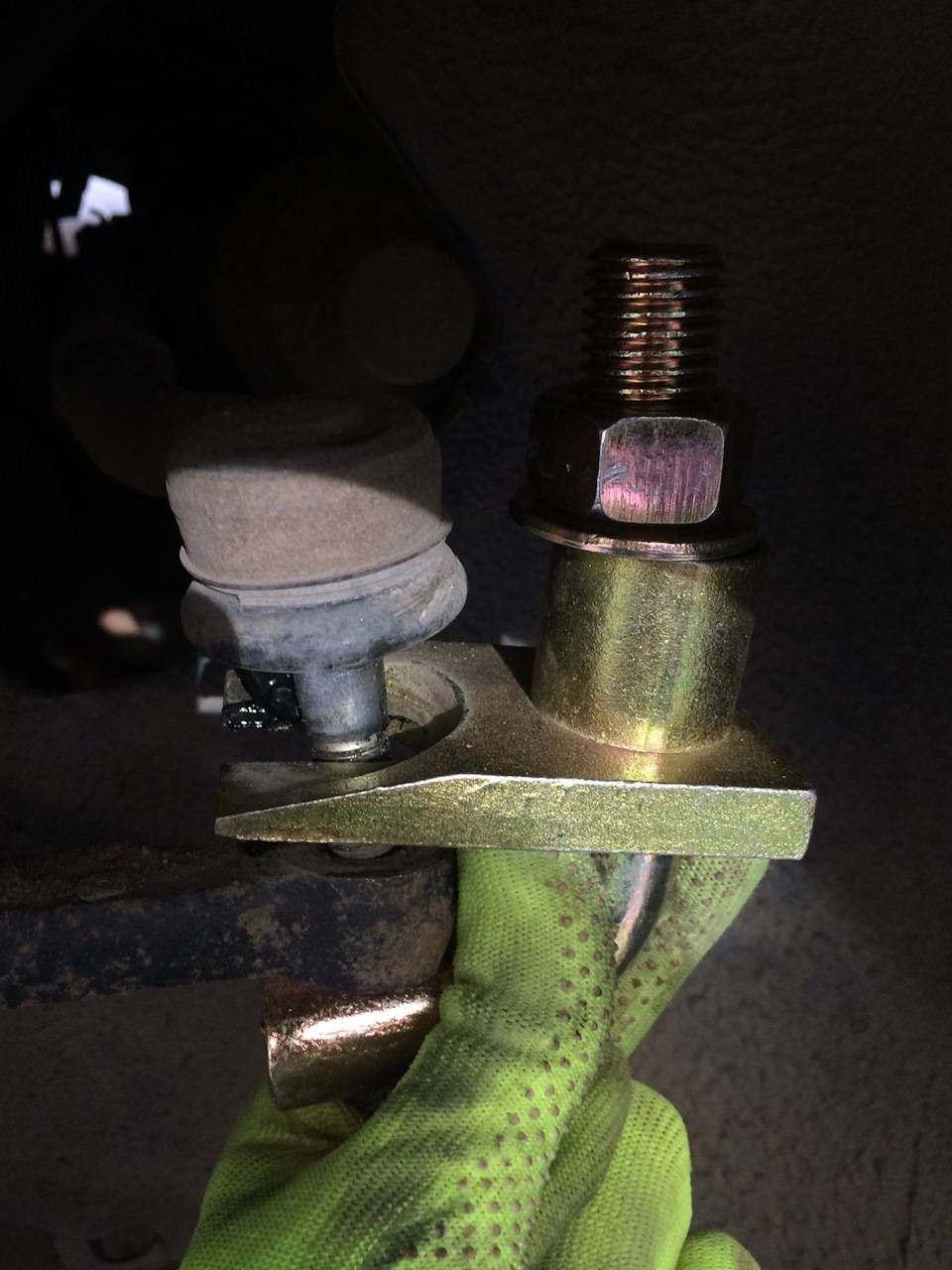

13. Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага.

14. И выпрессовываем рулевой наконечник.

15. Ключом «на 17» откручиваем два болта шаровой опоры.

16. Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

17. Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

18. Рывком выдёргиваем вал с гранатами.

19. Если не выходит с коробки, помогаем отвёрткой.

20. Если не сливали масло из коробки, то можно заткнуть отверстие ветошью, чтобы масло не вытекало.

21. Пассатижами за выступ разжимаем большой хомут и, поддев отвёрткой, разъединяем его.

22. Снимаем остатки пальника со ШРУСа.

23. Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

24. С помощью молотка выбиваем старый ШРУС из вала привода колёс.

25. Ветошью очищаем вал от старой смазки.

26. Снимаем старое стопорное кольцо с вала.

27. Надеваем новый пыльник.

28. Надеваем новое стопорное кольцо.

29. Достаём новый ШРУС.

30. Выдавливаем в полость шарнира 80 см3 смазки (ШРУС-4) или его аналог.

32. Устанавливаем на вал новый ШРУС.

33. Приставляем выколотку из мягкого металла к торцу гранаты…

34 …с помощью молотка забиваем шарнир на вал.

35. Поддев отвёрткой пыльник, натягиваем его на ШРУС.

36. Устанавливаем хомут, чтобы конец застёжки хомута был направлен против хода движения авто.

37. Обжимаем хомут плоскогубцами.

38. Аналогично устанавливаем малый хомут.

39. Устанавливаем новое стопорное кольцо на ШРУС.

40. Вынимаем ветошь, вставляем вал с гранатой в коробку.

41. Собираем всё в обратной последовательности.

ПРИСТУПИМ К ЗАМЕНЕ

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

• Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
• Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
• Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
• После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
• Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

• Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
• Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

Откручиваем болты, крепящие нижнюю шаровую опору

• Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
• Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
• Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
• Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты

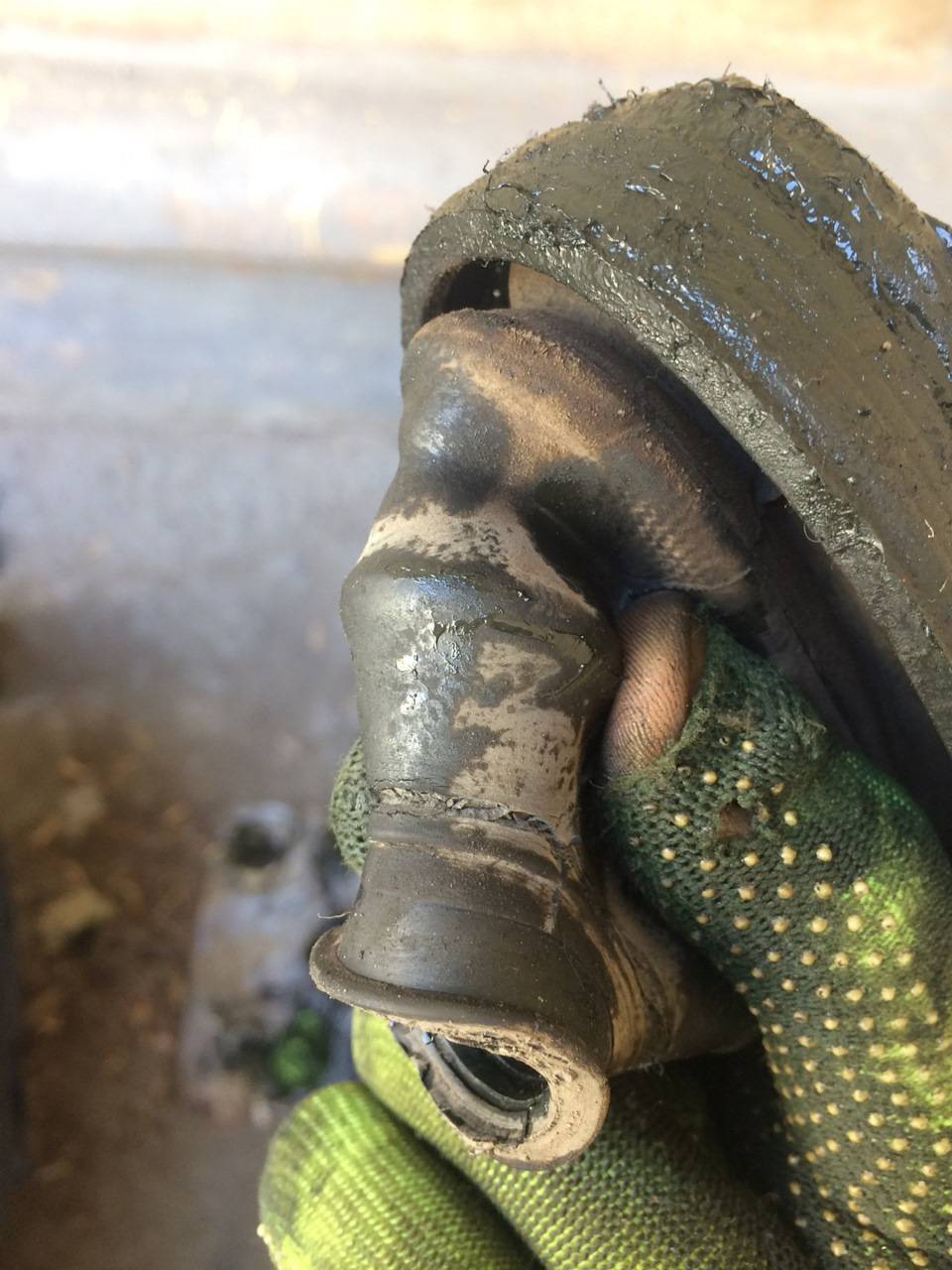

• Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
• Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
• Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
• Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
• А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
• Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
• А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
• Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала

Все, можете мыть руки и быть уверенным, что замена гранаты ваз 2115 самому вполне выполнимая задача, важно только следовать инструкциям и тогда ремонт пройдет успешно. Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме

Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме.

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. В конце статьи есть подробное видео замены. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы замена ШРУСа ВАЗ 2112 прошла как можно быстрее и эффективнее:

• Головки и накидные ключи
• Головка на 30 (отсутствует в некоторых наборах)
• WD-40 или подобное средство
• Молоток
• Вороток – чем длиннее, тем лучше
• Пассатижи
• Домкрат
• Отвертка
• Тиски
• Бензин и щетка для очистки поверхностей
• Щетка по металлу
• Наставка (бронзовая, медная)
• Щетка по металлу
• Не обойтись без напарника
• И, конечно, ШРУС в комплекте со смазкой (если отсутствует, то следует приобрести – цена приемлемая)

Снятие полуоси (привода колеса)

Итак, начинаем наш ремонт:

• Первый этап – стандартный. Загоняем автомобиль на яму, ставим противооткатные упоры, машину на ручник и нейтралку, молимся (по желанию) и вперед!
• Когда меняется , из картера коробки переменных передач обязательно сливается масло! Для этого открутите нужную пробку, подставьте тару для масла, дождитесь окончания слития и закрутите пробку обратно.
• Снимаем колпак, если таковой имеется, садим товарища за руль и просим сильно нажать на тормоз.

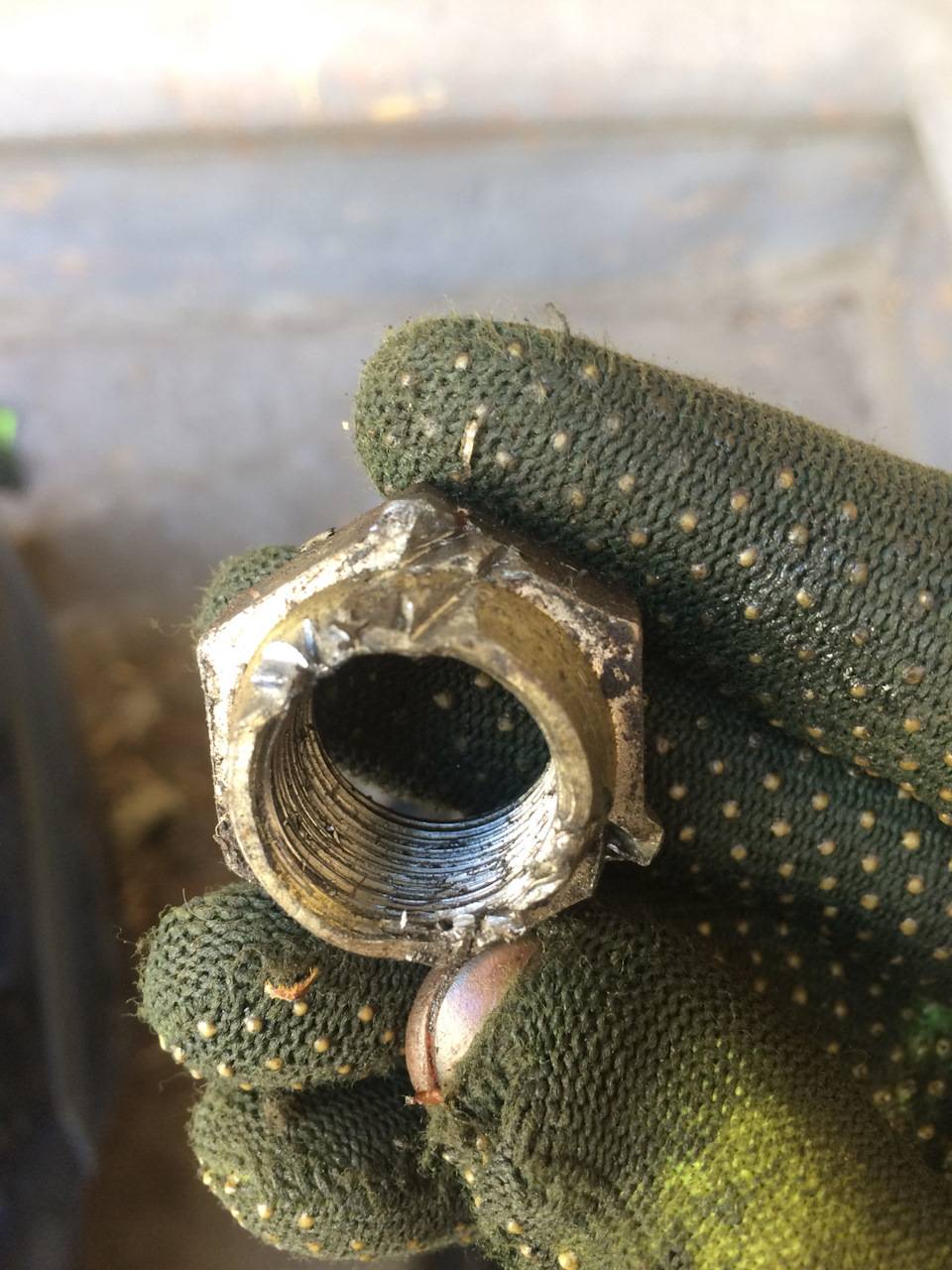

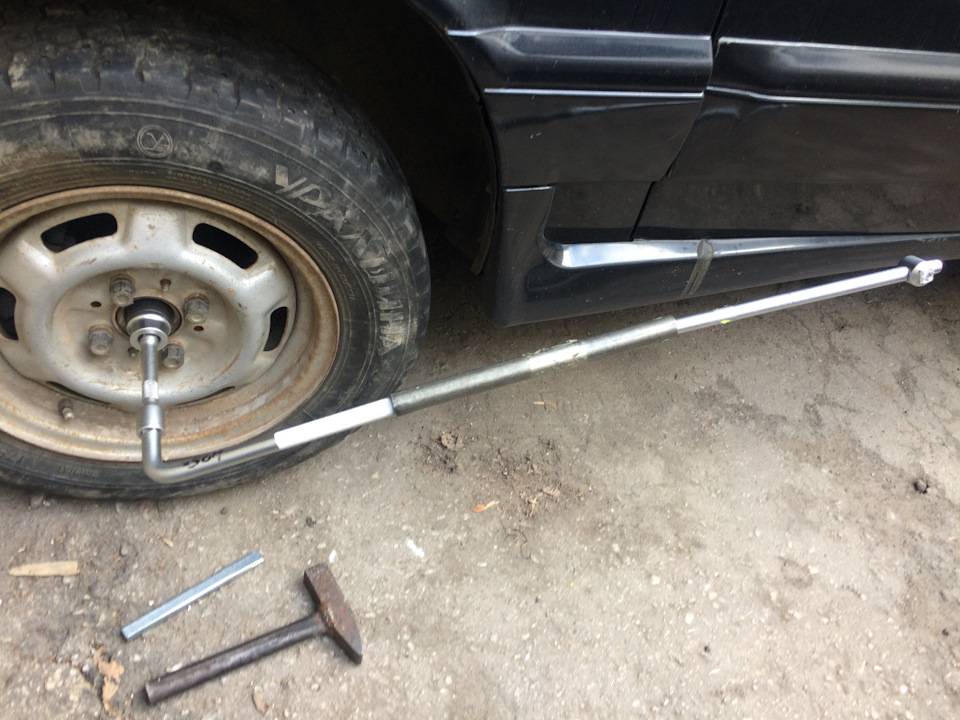

• В это время берем головку на 30 и вороток побольше. При помощи данного инструмента откручиваем ступичную гайку, которая находится посередине колеса.
• Усилие затяжки гайки большое, поэтому, чем длиннее будет вороток, тем легче будет открутить ее.
• После откручивания гайки автомобиль следует приподнять при помощи домкрата. Поднимаем автомобиль, снимаем колесо. Обязательно подставьте под автомобиль подставку в виде, например, пенька. Не работайте на автомобиле, стоящем на домкрате!
• Откручиваем колесные болты и снимаем колесо с автомобиля.
• Скручиваем полностью ступичную гайку, снимаем металлическую шайбу и забрызгиваем шлицевое соединение ступицы с наружной гранатой средством для очистки ржавчины WD-40.
• Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки открутите два болта крепления шаровой опоры ВАЗ 2112 к ступице.
• После этого при помощи наставки бронзовой или медной, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранату) из зацепления со ступицей, добавляя средство от ржавчины, чтобы легче вышло.
• Когда детали вышли из зацепления, можно отвести стойку амортизатора в сторону и вынуть полуось (помните, необходимо слить масло, иначе оно просто вытечет на пол).

Полуось ВАЗ 2112 мы достали, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

• Снятую полуось необходимо зажать в тиски для удобства в дальнейшей работе.
• При помощи отвертки и пассатижей необходимо снять пыльник. Разгибаем два хомута крепления пыльника и стягиваем его на полуось.
• Теперь при помощи наставки и молотка следует сбить гранату с полуоси. Наставку следует ставить на корпус внутреннего подшипника гранаты, а не на корпус.
• После снятия гранаты необходимо снять старый пыльник и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
• Шлицевые пазы на полуоси необходимо зачистить и желательно промыть бензином. А затем следует вытереть.

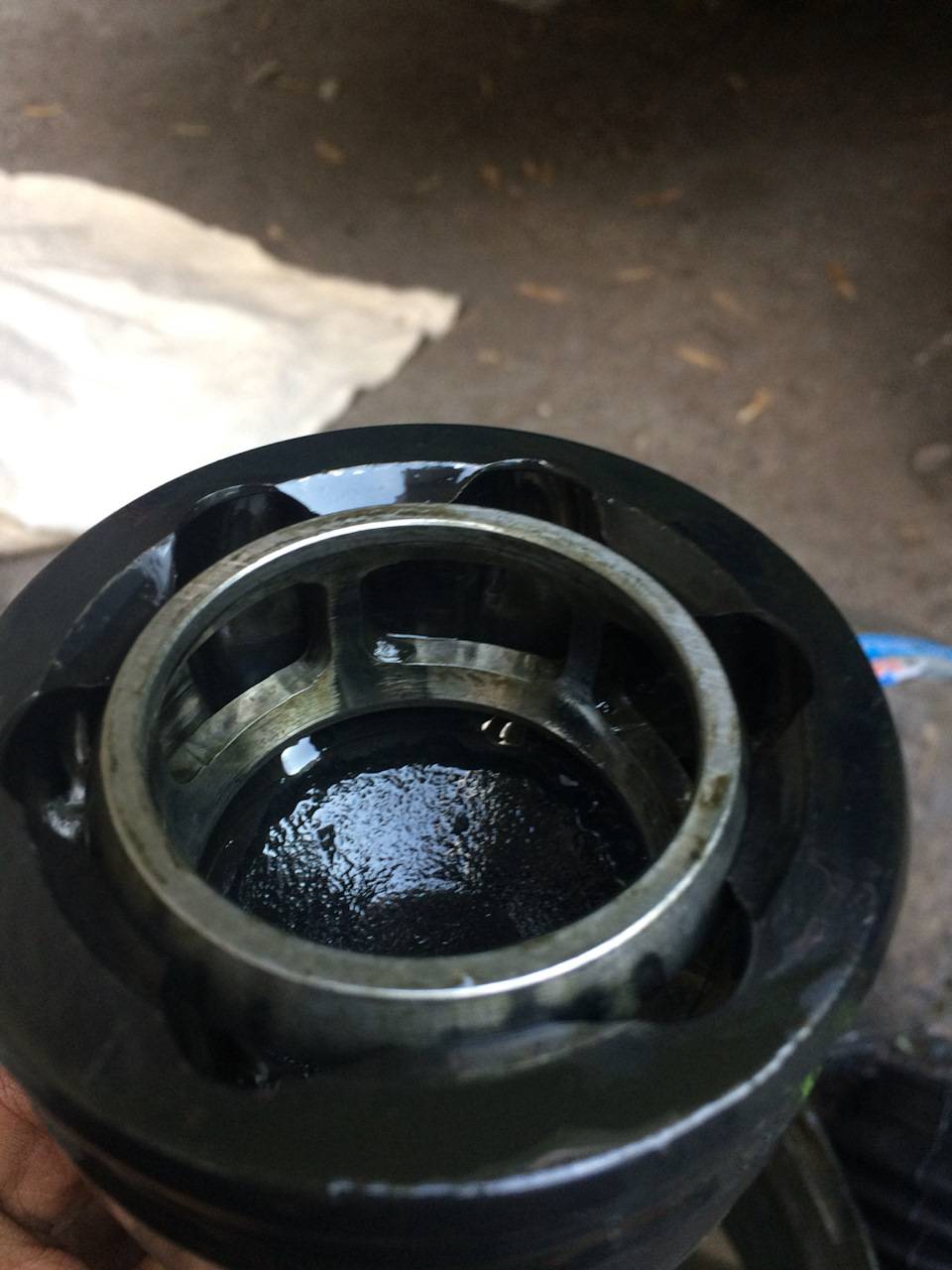

• В новую гранату следует поместить необходимое количество новой смазки. Смазка используется специальная «ШРУС», а не литол или другие!
• Смазка набивается внутрь ШРУСа пальцем, вращая подшипник для того, чтобы смазка лучше распределилась в корпусе гранаты.
• После этого можно надевать гранату на полуось. Граната наставляется на шлицевое соединение и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь все делаем в обратном порядке:

• Вставляем полуось в картер КПП, попадаем в шлицевое зацепление в коробке.
• Вставляем шлицы в ступицу.
• Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируя ступицу.
• Надеваем шайбу и накручиваем ступичную гайку на наружную гранату и закручиваем насколько возможно.
• Надеваем колесо, закручиваем колесные болты и опускаем автомобиль на колеса.
• Теперь следует протянуть болты крепления колеса, а также затянуть центральную гайку при помощи головки на 30.
• Для этого снова потребуется помощь напарника, надавливающего на педаль тормоза.
• Не забудьте залить масло в КПП.
• После залития масла в картер коробки передач проконтролируйте наличие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости таким же образом отремонтируйте и вторую полуось, заменяя гранаты, вышедшие из строя. Следите за состоянием вашего автомобиля и тогда на нем будет приятно ездить не только вам, но и пассажирам. А самое главное – от технического состояния любого узла автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы.На этом месте возможны два варианта:

1. Граната уже сломана.
2. Замена гранаты в связи с ее хрустом.

В первом случае Вы просто снимайте с вала внешнюю часть шруса, потом стопорное кольцо с вала привода и сбивайте молотком обойму.

Во втором случае снятие шруса усложняется. Вам необходимо отклонить гранату относительно вала на максимальный угол так, чтобы были видны шары подшипника и их обойма.

Теперь молотком разбиваем перемычки обоймы между шарами подшипника и достаём по очереди шары. Когда достанете последний шар, можно будет снять корпус гранаты, а потом и её внутреннюю часть сидящую на валу, предварительно сняв с вала стопорное кольцо.

Конечно можно просто попробовать сбить гранату с вала, но из-за стопорного кольца это сделать будет проблематично.

Всё, шрус полностью снят. Теперь приступаем к установке новой детали.

Замена шрусов

Для того, чтобы выполнить замену вышедшей из строя гранаты — вовсе необязательно обращаться в сервисный центр. Выполнить эту процедуру вполне по силам и самому автомобилисту.

Инструмент

Для того, чтобы заменить шрусы, потребуется следующий набор инструментов и приспособлений:

• домкрат;
• башмаки;
• набор торцевых головок;
• накидные ключи;
• специальная смазка для шрусов;
• чистая тряпочка или ветошь;
• новые пыльники.

Сам ремонт можно проводить в любом месте, но будет намного лучше, если автомобиль удастся поставить на эстакаду либо расположить над достаточно глубокой ремонтной ямой — это значительно облегчит усилия автолюбителя и сделает сам процесс более аккуратным.

Процесс

Вся замена гранат происходит следующим образом:

1. Заглушить двигатель и поставить автомашину на ручник.
2. Застопорить колеса башмаками (если необходимо).
3. С помощью «балонника» выкрутить болты крепления колес.
4. Вывесить переднюю часть автомашины.
5. Снять стопорное кольцо в центре гранаты.
6. С помощью ключа на 13 открутить крепежи шаровой опоры в верхней части (крепления нижней части откручивать необязательно — они не будут мешать процессу).
7. Используя монтировку, слегка сдвинуть опору с пазов.
8. Сбить ступицу со шлицов шруса (использовать мягкий молоток или дощечку-прокладку!).
9. Снять сломанный шрус.
10. Проверить крепежный шток на наличие повреждений.
11. Удалить со штока старую смазку при помощи тряпочки.
12. Установить на место новый шрус (а именно — сам шрус, стопорные кольца, гайки, хомуты и новый пыльник).
13. Во время сборки узел следует обильно, но не чрезмерно, смазать специальной смазкой.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку. Отмеченные красным маркером болты выкручиваем с двух сторон.
5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.
6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком. Нанося не сильные удары ШРУС сойдёт с места
9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС. Новая смазка добавлена в ШРУС
3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK. Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

Пыльник рулевой тяги

Используются пыльники и в рулевом управлении. Форма их, а также крепление обусловлены спецификой конструкции. От того, где они крепятся, зависит напрямую сложность замены пыльника:

• Если пыльник расположен в месте, где рулевые тяги крепятся к рейке, как, например, в «девятке», то Вам придётся довольно сложно, так как для его замены нужно выполнить ряд процедур, которые включают и разборку механизма рулевого управления.
• В ВАЗовских автомобилях обычно пыльники находятся на концах рейки. Для замены какого-либо из них, Вам нужно будет лишь убрать хомуты, затем открутить гайку, которой крепится тяга, отсоединить её и снять пыльник.
• Среди множества видов пыльников можно найти и очень интересные. Например, в одной из моделей «Фольксваген» они изготовлены в виде эластичных колпачков, которые одеты на корпус и закреплены с помощью хомутов. Такие пыльники защищают механизм рулевого управления от попадания грязи и достаточно легко меняются.

Как происходит на ваз 2114 замена внутреннего шруса

Заменил внутренний левый ШРУС. Была проблема при ускорении, а именно щелчки при резком разгоне «под ногами» и при небольшом повороте налево. Так как левый внутренний ШРУС работает при большем углу, заменил именно его. Кстати на форуме упоминали, что машины 2008 года имели дефекты левого внутреннего ШРУСа. Также под замену попали и все пыльники. Почти все имели трещины и малое количество смазки, которая к тому же и подсохла. При замене были некоторые трудности. Гайки были законтрены от души. Так что помогал срывать их зубилом. Поломал один вороток. Также приобрёл съёмник ШРУСов с привода и рулевых наконечников. Их работа меня порадовала экономией времени, ненадобностью помощника и тесов, лишней работой кувалдой.

ШРУС Автоваз.

Новый ШРУС уже со смазкой.

Бил зубилом и откручивал таким рычагом. На фото запаска.

Съёмник работает на ура

Как ни крути но рвутся пыльники.

Съёмник ШРУСов тоже показал себя хорошо.

Помыл все бензином.

Промыл бензином и заново собрал. Ещё походят.

Левый привод готов.

Ещё бы одну зиму не выдержали

Правый привод готов.

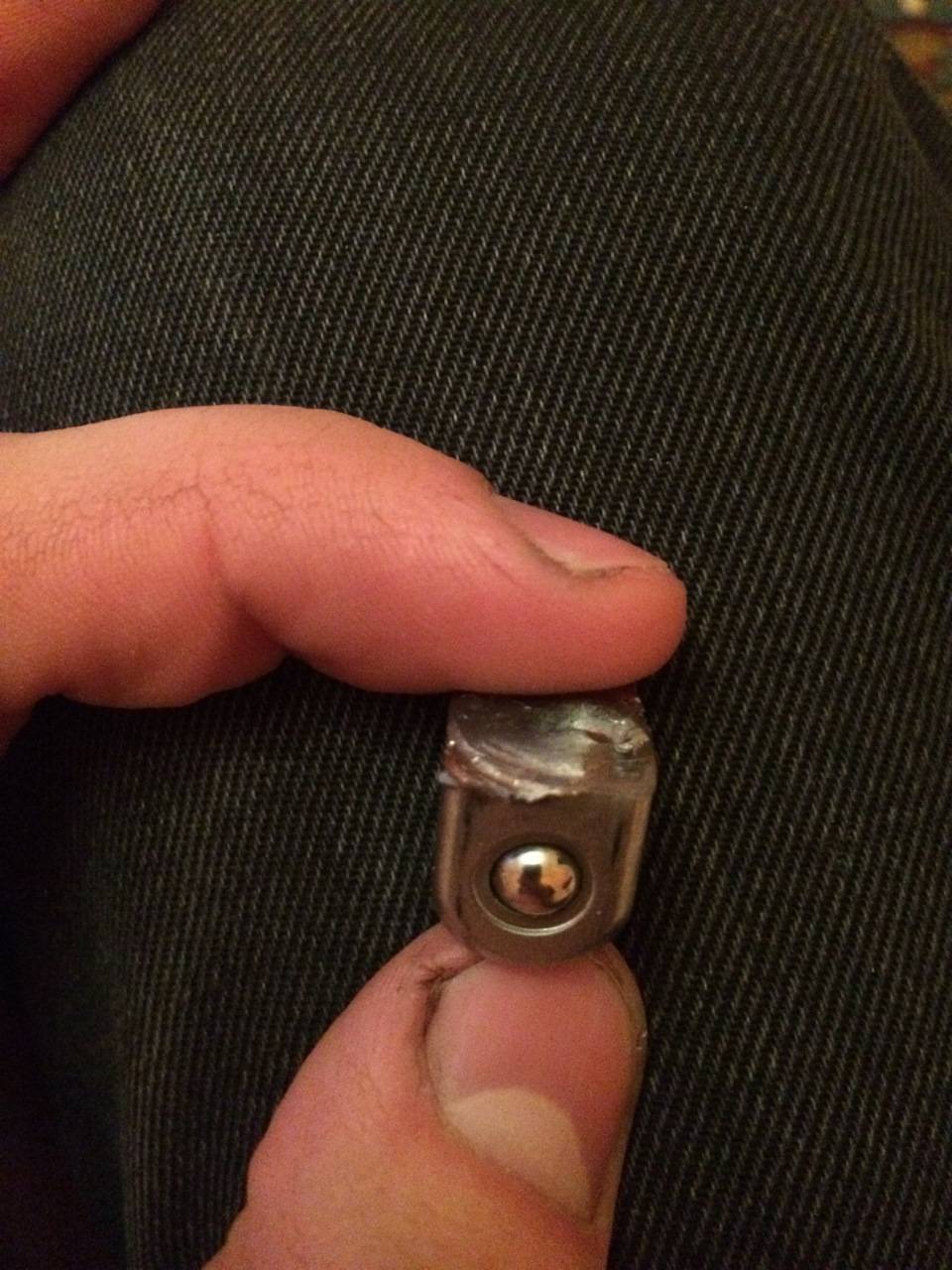

Это квадрат от воротка «автодело». Купил Торекс и потом со скрипом открутил.

Итоги замены

Несвоевременная замена пыльника приведет к поломке «гранаты», которая в свою очередь сделает невозможным использование автомобиля. Регулярный осмотр пыльников и ШРУСА позволит предотвратить попадание грязи в деталь.

Обнаружив разрывы на пыльнике, следует приобрести новые и произвести их монтаж. При замене чехлов, следует осмотреть ШРУС, чтобы удостовериться в его исправности. Это не займет много времени, зато сохранит целостность ШРУСА и сэкономит денежные средства.

Если вы все же просмотрели трещины и разрывы в защитном чехле и не успели на начальном этапе произвести замену, а о проблеме поняли по характерным звукам, тогда необходимо в кратчайшие сроки произвести замену поврежденной «гранаты». После проведенного ремонта, рекомендуется сделать проверку автомобиля, для этого нужно проехать на ней по кругу и разогнаться немного по прямой дороге. Отсутствие поскрипывающих и постукивающих звуков – признак правильной установки.
