Почему ломается подшипник задней ступицы на Лачетти?
Выход из строя подшипника обусловлен несколькими причинами:
— плохие отечественные дороги;
— неправильная эксплуатация машины. Перегруз свыше нормы указанной в техническом паспорте;
— агрессивная езда. Особенно на поворотах;
— езда в сложных климатических условиях. Зимой с посыпанной солью на дорогах. Летом по пересеченной местности при наличии пыли, грязи и песка на сельских дорогах. Так же ям и ухабов.
— не качественная деталь. Брак с завода.
Все эти факторы в совокупности значительно могут сократить срок службы детали.
Чтобы определиться менять или нет подшипник, вы должны произвести диагностику.
Я советую сделать вам это самому.
Не так уж это и сложно.
Выбор детали
К выбору стоит отнестись серьёзно, поскольку от качества запасных частей будет зависеть — насколько устойчивая будет подвеска, а также мягкость хода рычагов. Многие автолюбители ставят вместо оригинальных изделий с полиуретановыми втулками, которые имеют больший ресурс использования, но при этом на порядок дороже.
Аналоги
В связи с высокой стоимостью рычагов зачастую многие автомобилисты ищут более менее качественный и дешёвый заменитель. Автомобильный рынок предлагает массу разнообразных вариантов.
Появление стука в области передней оси – первый признак неисправности подвески. Неровное дорожное покрытие, ухабы, ямы, особенности стиля и манеры управления – всё это негативно сказывается на работоспособности агрегатов. Как следствие – преждевременный выход из строя, дефекты, трещины, деформации. Автомобиль нуждается в профилактике, капитальном ремонте.
Самостоятельно устранять неполадки в передней оси нежелательно, так как без надлежащего опыта высока вероятность повреждения конструкции, деталей. Нередки случаи обращения в СТО для устранения последствий ремонта неспециалистов.
После того как открутили гайку
Когда гайка откручена, поступаем так:
- Устанавливаем противооткатные башмаки под задние колёса, срываем гайки колеса.
- Вывешиваем передок на домкрате и снимаем колесо.
- После этого находим датчик ABS. Он фиксируется болтом под шестигранник, однако часто закисает, поэтому крепёж необходимо обильно смазать проникающей смазкой.
Датчик отмечен стрелочкой.
Откручиваем и выдёргиваем рулевую тягу.
Выкручиваем сначала нижний, а после верхний болты тормозного суппорта.
Отводим суппорт в сторону и фиксируем его к пружине стойки стяжкой или проволокой. Следим за тем, чтобы тормозной шланг не был натянут.

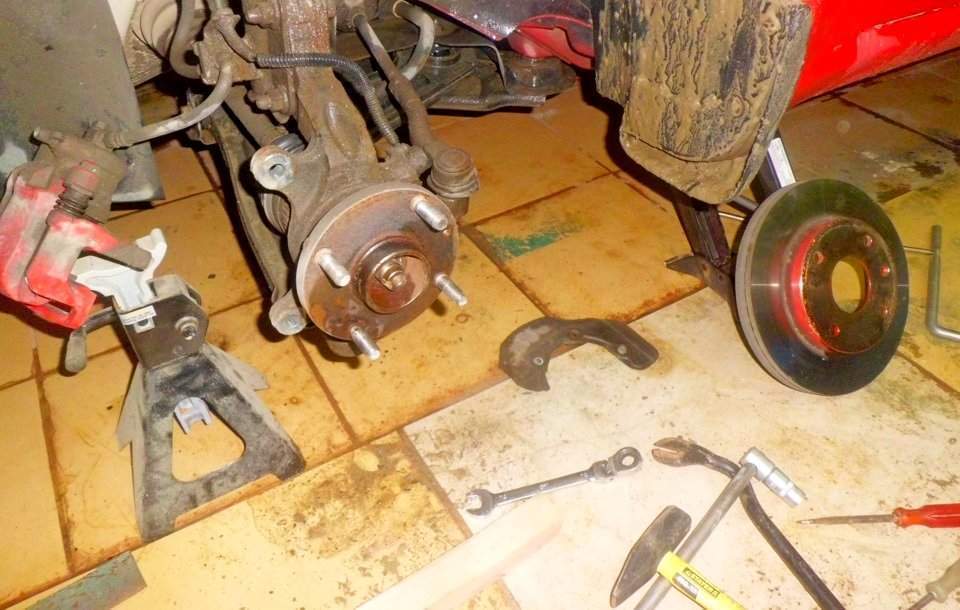

Тормозной диск демонтировали.
Откручиваем три болта крепления шаровой опоры.
Откручиваем два болта крепления кулака к стойке.
Вынимаем кулак в сборе со ступицей и зажимаем кулак в тиски так, чтобы ступица была в свободном состоянии.
Выбиваем ступицу из кулака молотком и подходящей по размеру проставкой, при этом внутренняя обойма подшипника остается на ступице, наружная — на кулаке.
Демонтированная передняя ступица.
Вынимаем стопорное кольцо круглогубцами и той же проставкой выпрессовываем наружную обойму.
Выбиваем подшипник молотком лёгкими ударами.
Внутреннее кольцо проще всего вынуть при помощи съёмника, но если его нет, используем хорошо заточенное зубило и молоток.
Диагностика и замена сайлентблоков переднего рычага Лачетти
Процедура диагностики не сложна, если следовать алгоритму её проведения. Осмотру подлежат передние два колеса, так как в задней части конструкция иная. Осмотр проводится на той стороне, в какой слышен стук. Для обеспечения удобства доступа рекомендуется воспользоваться гидравлическим подъёмником, смотровая яма и домкрат мало чем помогут.
После вывешивания автомобиля при помощи монтировки проверяется состояние рычага. Незначительным пошатыванием монтировкой определяется его состояние. Если присутствуют стуки, скрипы, скрежет – деталь неисправна, нужна замена передних сайлентблоков Лачетти
Параллельно проводится профилактика шаровой опоры, пыльника ШРУСа, хомута, ведущего вала. Если указанные детали имеют признаки износа, желательно их заменить новыми, чтобы избежать критических поломок в последующем.
Очевидно, что это всего лишь рекомендации, но владельцу следует прислушиваться к советам специалистов.
На Лачетти замена рычага подвески состоит из следующих этапов: вывешивание авто подъёмником, демонтаж колеса, шаровой опоры, непосредственно самого рычага. Из корпуса извлекают два сайлентблока при помощи специального съёмника или гидропресса, в зависимости от того, что имеется. Очищается поверхность от сторонних наслоений, ржавчины, коррозии, обрабатывается смазкой каждое «ухо». В полость запрессовывают новые сайлентблоки. Процедура сборки происходит в обратном порядке.
В зависимости от результатов диагностики принимается решение о замене шаровой опоры, пыльников, хомутов, ШРУСа. Также следует рассмотреть вариант замены амортизатора при наличии следов течи.
Требуемые инструменты для замены ступичного подшипника
Для того, чтобы замена ступичного подшипника Lacetti прошла успешно, потребуются инструменты из нижеприведенной таблицы. Таблица Перечень требуемых инструментов.
| Наименование | Примечание |
|---|---|
| Ключ | Желательно иметь набор ключей |
| Отвертки | Различной длины. С прямыми и крестовыми лезвиями. |
| Молоток | Средних размеров |
| Тиски | Способные удержать ступицу |
| Домкрат | Не требуется при наличии подъемника |
| Круглогубцы | Можно заменить небольшими плоскогубцами или пассатижами |
| Динамометрический ключ | Для проверки моментов затяжек |
| Съемник | Для облегчения изъятия подшипника из ступицы. В крайнем случае можно обойтись подручными средствами. |
| Ключ ‘на 32’ | С прочным удлинителем |
| Монтажные лопатки | 2 шт. |
| Шестигранник | ‘на 5’ |
Пошаговая инструкция демонтажа и монтажа подшипника на Лачетти
Установите автомобиль на ровную поверхность.
«Сорвите» болты крепления колеса.
Поднимите домкратом авто.
Не забываем поставить упоры с двух сторон под колеса.
Под лонжерон упор или запасное колесо. Оно необходимо в целях безопасности при соскальзывании автомашины с домкрата.
Снимаем колесо.
Необходимо отвинтить крепеж, на котором держится скоба суппорта.
Суппорт с тормозным шлангом отводим в бок и крепим проволокой.
Теперь демонтируем тормозной диск, посредством отвинчивания винта.
Удаляем тормозной щит ручника.
Отсоединяем при помощи разъема датчик ABS.
Необходимо открутить болты, на которых крепится ступица.
Обрызгайте «вэдэшкой». Подождите 30 минут. Теперь демонтаж ступицы будут намного легче.
Снимайте ее.
Теперь перейдем к ручнику.
Необходимо проверить в каком состоянии колодки и прижимные накладки, пружины, регулирующий винт.
Одновременно производим диагностику всех перечисленных деталей. Как правило, они тоже поизносились.
Я бы посоветовал вам их заменить.
Разбираем механизм ручного тормоза.
Вот и все. Ступицу старую вы демонтировали.
Берем новую покупную ступицу и производим монтаж в такой же последовательности, как и демонтаж, только в обратной последовательности.
Есть одна особенность при демонтаже.
Не всегда, но бывает, что даже после того как вы обрызгали жидкостью «вэдэшка» ступица не всегда снимается.
Можно попробовать снять ее специальными съемниками. Если у вас их нет, то сделайте следующее:
— подбираем два длинных болта по диаметру, чтобы вошли в отверстие, которые есть на ступице;
— вставляем их в отверстие;
— одеваем по одной широкой шайбы и накручиваем по гайке;
— болты упираем, подкручиваем гайки с шайбами до соприкосновения с телом ступицы с обратной стороны;
— двумя ключами закручиваем гайки, выдавливая ступицу.
Делать это нужно по очереди, чтобы не перекосить деталь.
Вот вы и справились с такой, сложной, на первый взгляд, задачей как заменить изделие на вашей автомашине.
Советы по ремонту
- Необходимо в первую очередь знать, какую деталь будете менять. Если не знаете точного номера детали, не спешите покупать заранее. Может оказаться, что эта деталь не подходит.
- Снимите размеры, по которым сделаете заказ, еще лучше приложить эскиз или чертеж запчасти, наконец можете просто снимать на фото. Это поможет при ремонте незнакомого узла. Щелкнули перед разборкой, а затем при сборке подглядывайте.
- Не забывайте посещать автосервис. По статистике в Москве около 90% всех автомобилей имеют хотя бы одну серьезную проблему: неисправности опорного подшипника, замена жидкостей, фильтров, колодок, обслуживание аккумуляторов, других расходных материалов.
Ходовая часть автомобиля Шевроле Лачетти прекрасно приспособлена к нашим уставшим дорогам — независимая подвеска, дисковые тормоза спереди и сзади, довольно надёжная конструкция и вдоволь запчастей. К тому же цены на детали и на их замену не самые космические, в своём классе Лачетти чуть ли не самый недорогой автомобиль в обслуживании.
Замена подшипника ступицы Шевроле Лачетти
Первым делом, пока машина на колёсах, нужно разогнуть загнутые края гайки подшипника ступицы и головкой на 32 мм сорвать её.
Если колеса штампованные, то всё просто, а если легкосплавные, тогда нужно снять колесо и снять с диска пластмассовую заглушку
закрутить колесо на место, опустить с домкрата и пробовать сорвать. Здесь и начались первые проблемы. Ключ гнулся, а гайка не срывалась. Нашли ключ помощнее, но его головка не влазила из-за своих толстых стенок. Пришлось стачивать её на точильном камне. Благодаря этому и танцам с бубнами — гайка сорвалась. В итоге, потрачено полчаса времени, а ничего ещё не сделано.
Далее вывешиваем колесо и снимаем его.
Откручиваем датчик АБС
Здесь оказалось всё ещё сложней. Эти датчики всегда славились своей упертостью к откручиванию и в этот раз они на 100% подтвердили свою репутацию. Море WD-40 и ещё полчаса ни к чему не привели.
Когда я уже думал отключить датчик под капотом и снять поворотный кулак вместе с датчиком, он всё-таки сорвался. Итак, имеем час потраченного времени и открученные гайку подшипника и датчик АБС. А также был пополнен словарный запас нецензурных слов, издаваемых знакомым. Кстати, по выражению его лица уже можно было понять, что он думает о моём автомобиле и всяких там ступичных подшипниках)))
Далее всё пошло хорошо. Были откручены без проблем рулевая тяга
тормозной суппорт — сначала нижний болт
а затем верхний
три болта шаровой опоры
два болта стойки — и поворотный кулак со ступицей благополучно оказались в руках
1 суппорт, 2 датчик АБС, 3 рулевая тяга, 4 стойка, 5 ШРУСМесто крепления шаровой опоры
Обратите внимание, что на Вашем авто вместо болтов могут быть заклёпки! Тогда нужно открутить гайку шаровой опоры и извлечь её из проушины поворотного кулака. Подшипник был в ужасном состоянии и разваливался буквально на глазах. Подшипник был в ужасном состоянии и разваливался буквально на глазах
Подшипник был в ужасном состоянии и разваливался буквально на глазах
Зажимаем поворотный кулак в тиски и оправкой из мягкого металла выбиваем из него ступицу. Провозились с этим тоже не хило, что даже забыл сфотографировать. Но там и так понятно куда и что, когда держишь это всё в руках.
Внутренняя обойма подшипника осталась на ступице, а наружная в поворотном кулаке.
С поворотным кулаком проще — сняли стопорное кольцо и подходящей оправкой выбили обойму подшипника без проблем
А вот с внутренней обоймой пришлось повозиться. В идеале нужен захватный съёмник, но откуда у бомжа печенье (вернее съемник). Дома у меня такой был, но дом далеко и мародёры там уже всё это вынесли после прилёта мины…
Поэтому пришлось пользоваться подручными средствами
Монтажки, наставки, молотки и обойма снята.
Внимание! Используйте ударный инструмент для снятия обоймы со ступицы только в крайнем случае и очень аккуратно! Старайтесь пользоваться только съёмником!
В обоих обоймах ужасные раковины и следы эксплуатации
Жалко, что камера телефона не может передать всю прелесть износа, но кое-что видно.
Состояние шариков не лучше
В общем, подшипник своё отжил.
Теперь берём новый, заранее купленный подшипник. Выбор их просто огромен и цены раскиданы от 280 грн. до 800 грн. На выбор я потратил пол дня и пересмотрел их больше десятка. Самый лучший, по моему мнению, это подшипник фирмы FAG
Время конечно покажет, но внушил доверие больше остальных, хотя и являлся практически самым дешёвым с цифрами на ценнике 302 грн. (11 у.е.)
Дальше дела пошли на много веселее. Хорошо вытер посадочное место подшипника в поворотном кулаке и смазал его для облегчения запрессовки. С новым подшипником молоток лучше не использовать, поэтому мы воспользовались толстой шпилькой с гайками и шайбами, подходящего диаметра на концах. Шпильку просунули в отверстие кулака и подшипника. Одели большие шайбы и, закручивая гайки, впрессовывали подшипник на своё место.
Вот простая схема, как и что.
- черный — поворотный кулак
- красный — подшипник
- зелёный — шпилька или длинный болт
- синий — шайбы с гайками
Выбор шпилек и шайб помог быстро справиться с этой задачей
Ступицу впрессовали аналогично и собрали всё в обратном порядке.
Гайка ступицы затягивается с усилием 300 Нм. Не забудьте загнуть поясок гайки и затянуть колесо!
В общем, как видно, замена подшипника ступицы в теории не сложна и не хитра, но на практике — как повезёт. Если всё открутится хорошо, то, можно сказать, повезло и много времени и нервов Вы не потратите.
Вот, кстати, с чего всё началось
Мир Вашему дому и ровных дорог!!!
По теме:
Выбор подшипника для замены
У Шевроле Лачетти в передней ступице установлен подшипник GM 96995000. Он является оригинальной моделью, имеющей следующие параметры:
- внутренний диаметр – 39 мм;
- наружный диаметр – 74 мм;
- ширина детали – 39 мм.
Если говорить о цене оригинального ступичного подшипника, то она варьируется от 2700 до 3300 рублей. Необязательно для замены приобретать заводскую деталь от General Motors. Вы можете выбрать и аналоги, среди которых самыми востребованными у автомобилистов являются:
- ILJIN IJ111012 (Корея). Цена детали – от 1000 рублей.
- SNR R184.55 (Франция). Стоимость – от 1200 рублей.
- SKF VKBA 3902 (Швеция). Такой аналог будет стоить от 1300 рублей.
- FAG 713644830 (Германия). У этой детали цена стартует от 1700 рублей.
Данные аналоги – высокого качества, поэтому можете выбирать подшипник любой фирмы, указанной в данном списке. Ну а все существующие каталожные номера ступичных подшипников, которые подходят для Шевроле Лачетти, перечислить мы не можем, так как их очень много, поэтому указали по одному для каждого производителя. Можете проконсультироваться у продавца и подобрать подходящий из того, что есть в наличие на автобазаре вашего города.

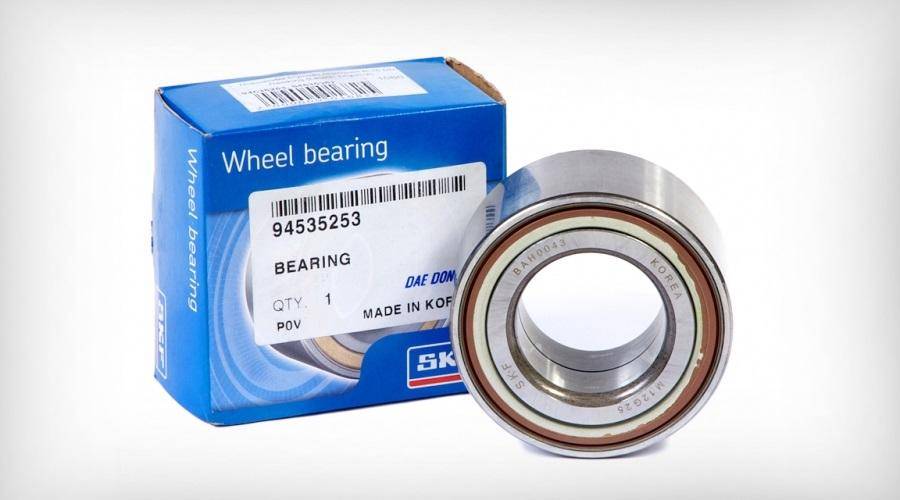

Подшипник передней ступицы Chevrolet Lacetti – SKF BAH-0043 (аналог).
Замена подшипника передней и задней ступицы на Chevrolet Lacetti
Ступицы и ступичные подшипники на Шевроле Лачетти – детали, позволяющие колесу крутиться. Как они устроены, какой у них ресурс и номер в каталоге оригинальных запчастей и как их самостоятельно заменить на передней и задней оси – на эти вопросы постарается ответить эта статья.
Передняя ступица и ступичный подшипник
Они запрессованы в поворотный кулак, закрепленный на амортизационной стойке. Обе детали взаимозаменяемые.
Ступица представляет собой диск с цилиндрическим выступом в центре. Он вставляется во внутреннюю обойму подшипника. Внутри выступа находятся зубья, совпадающие со шлицами на хвостовике внешнего ШРУСа. Диаметр детали – 114 мм. В ней просверлено 4 отверстия диаметром 13 мм под шпильки и 1 диаметром 6 мм для винта, фиксирующего тормозной диск.
Подшипник – радиально-упорный шариковый двухрядный с пожизненным запасом смазки. Деталь не требует обслуживания и регулировок.
Коды оригинальных запчастей и аналогов
Вне зависимости от года выпуска и типа кузова, на Шевроле Лачетти устанавливались одинаковые детали.
Оригинальные запчасти
В каталогах запчастей компании General Motors, эти детали подвески отмечены следующими номерами:
Подшипники
| Производитель | Артикул | Средняя цена |
|---|---|---|
| General Motors | 94535259 | 1630 |
| General Motors | 96995000 | 2304 |
Ступица
| Производитель | Артикул | Средняя цена |
|---|---|---|
| General Motors | 96549779 | 2481 |
Аналоги
Подшипники
| Производитель | Артикул | Средняя цена |
|---|---|---|
| AMD | AMDGH039060 | 693 |
| AMIWA | 605325 | 870 |
| ARIRANG | ARG331125 | 858 |
| ASIN | ASINGH2039060 | 1026 |
| BRAVE | BRBE17 | 608 |
| BSG | BSG16605002 | 1355 |
| EGT | 554406EGTK | 1197 |
| FAG | 805981 | 981 |
| FEBI | 31691 | 2497 |
| GMB | GH039065 | 1008 |
| GROG | 94535259 | 803 |
| HERTHBUSS JAKOPARTS | J4700911 | 1265 |
| HQ | HQ0926739004 | 654 |
| HSC | 77600 | 1225 |
| IBERIS | IB4008 | 809 |
| ILJIN | IJ111012 | 1191 |
| LYNX | WB1246 | 1053 |
| MEYLE | 29146500002 | 1415 |
| NSP | NSP0194535259 | 715 |
| OPTIMAL | 971940 | 1162 |
| PARTS MALL | PSCH002 | 1181 |
| SAT | ST94535259 | 600 |
| STELLOX | 4328055SX | 677 |
| SWAG | 89931691 | 2094 |
Ступица
| Производитель | Артикул | Средняя цена |
|---|---|---|
| ACDELCO | 19347658 | 1635 |
| ARIRANG | ARG211021 | 825 |
| ASVA | CHRWH003 | 1135 |
| DRIVESTAR | HFKC0005F | 1286 |
| FEBEST | 1082003 | 1533 |
| NSP | NSP0196549779 | 922 |
| OSM | SMLC49779 | 794 |
| Q FIX | Q1300249 | 1077 |
| QML | WB0507 | 888 |
| SAT | ST96549779 | 712 |
| STARKE | 157717 | 900 |
| TORQUE | PL712 | 878 |
| UKORAUTO | UCH9C793618 | 813 |
| UXCLENT | 201407ZT10 | 1037 |
Самостоятельная замена
Для замены подшипника передней ступицы потребуются следующие инструменты:
- домкрат;
- подставка заводского исполнения или заменитель;
- противооткатные упоры;
- ключи: балонный, 14 мм;
- головки: 14, 32 мм;
- отвертки: крестовая, ударная;
- круглогубцы или щипцы для стопорных колец;
- 2 монтажные лопатки;
- винтовой съемник для подшипников;
- тиски;
- шнурок или проволока;
- моторное или трансмиссионное масло;
- ветошь;
- молоток;
- бородок.
Порядок действий следующий:
Задняя ступица
Задняя ступица, подшипник задней ступицы и датчик скорости вращения колеса конструктивно объединены в неразборный узел. Он крепится с помощью 4 болтов к кулаку задней подвески. Размеры и внешний вид детали приведены на фото.
Номера оригинальных запчастей и аналогов Ресурс? у запчасти такой же, как и у переднего ступичного подшипника.
Оригинальные запчасти
В каталоге запчастей GM задняя ступица обозначена номерами:
| Производитель | Артикул | Средняя цена |
|---|---|---|
| General Motors | 96639607 | 4914 |
| General Motors | 96328248 | 6028 |
Аналоги
| Производитель | Артикул | Средняя цена |
|---|---|---|
| ACDELCO | 19347659 | 3832 |
| AMD | AMDHUB52 | 2640 |
| ASHIKA | 4420003 | 3134 |
| ASVA | CHRWH002 | 3528 |
| AYWI | AW2220185 | 2461 |
| FENOX | WHB83115 | 3229 |
| GMB | GH34010A | 4509 |
| GSP | 9400049 | 2963 |
| IBERIS | IB4005 | 3034 |
| JAPANPARTS | KK20003 | 2974 |
| LYNX | WH1187 | 3639 |
| MILES | DB83068 | 2417 |
| NIPPARTS | N4710906 | 2636 |
| NSP | NSP0196328248 | 2405 |
| NTY | KLTDW045 | 2835 |
| OPTIMAL | 252785 | 4587 |
| PATRON | PBK3938H | 3599 |
| PROFIT | 25015005 | 2864 |
| QML | WB0506 | 3155 |
| SAT | ST96639607 | 1993 |
| SKF | VKBA3938 | 6795 |
| SNR | R19005 | 5273 |
| ZEKKERT | RL1377 | 2749 |
Самостоятельная замена
Для замены подшипника задней ступицы на Шевроле Лачетти потребуются:
- домкрат;
- подставка или другой прочный предмет;
- противооткатные упоры (башмаки);
- ключи: балонный, 14 мм;
- шнурок или проволока;
- шлицевая отвертка.
Порядок действий следующий:
На этом замена задней ступицы на Шевроле Лачетти завершена.
Подводя итог, можно сказать, что замена ступичных подшипников и ступиц – несложная операция, но для нее требуется специальный инструмент.
Замена расходника
Для проведения ремонта потребуются следующие приспособления:
- 2 противооткатных упора;
- набор необходимых ключей;
- WD–40 или аналоговый расходник;
- чашечная оправка;
- домкрат;
- выколотка и пробойник;
- приспособление для демонтажа шарниров.
Менять расходник необходимо следующим образом. Установленный на ровном месте автомобиль ставим на первую передачу. От непроизвольного движения (задний и передний ход) автомобиль защищаем противооткатными упорами. На ремонтируемом колесе отворачиваем гайки. Корпус машины поддомкрачиваем и снимаем колесо. Домкрат устанавливаем под опорные точки, найти расположение которых можно по соответствующим меткам в нижней части корпуса авто. Можно использовать любой тип домкрата, но под порог автомобиля рядом с подъемным приспособлением рекомендуется подложить некий предмет для страховки — старую запаску или несколько кирпичей.
В центре диска колеса расположена ступичная гайка — откручиваем ее, для чего используем головку на 32. Вращение головки — против часовой. Как правило, эта гайка поддается очень туго, поэтому лучше попросить помощника сесть в салон и надавить на тормоз. После снятия ступичной гайки отворачиваем АБС‐датчик, который крепится к корпусу шестигранным болтом.
Затем демонтируем рулевую тягу, для чего придется отвернуть гайку шарнира наконечника. Для этого используем головку на 19. Шарнирный палец извлекаем из проушины. Затем устанавливаем приспособление для демонтажа шарниров и крутим до хлопка. Чтобы открыть доступ к тормозной системе, руль поворачиваем до упора. Откручиваем тормозной суппорт и фиксируем проволокой к пружине, чтобы избежать повреждения шланга. Потом откручиваем винт, крепящий тормозной диск, и снимаем шаровую опору. Опору крепим болтами, для демонтажа которых используем головку на 14. Если болты не захотят выниматься из посадочного места, их придется выбить пробойником.
Теперь нужно снять кулак, предварительно открутив болты, которыми он крепится к стойке амортизатора. Потом снимаем щит, а поворотный кулак зажимаем в тиски. Подшипник извлекаем при помощи чашечного съемника, но перед этим нужно снять с него стопорное кольцо. При помощи монтажной лопатки из подшипника извлекаем внутреннее кольцо.
После этого можно приступать к монтажу нового расходника. Перед этим необходимо как следует очистить его посадочное место. Перед установкой новый расходник нужно смазать. Новая деталь запрессовывается в поворотный кулак. Здесь в качестве оправки можно использовать отработанный подшипник. Производится монтаж стопорного кольца и запрессовывается ступица. После этого сборка узла осуществляется от обратного.
Как диагностировать неисправность
Чтобы диагностировать неисправность подшипника ступицы, можно использовать помощьавтосервиса, или же сделать это самостоятельно. Диагностика происходит следующим образом.
Устанавливаем машину на ровном месте, после чего проверяем вертикальный люфт. Для этого поддомкрачиваем переднюю подвеску. Потом кладем руку на верхнюю часть колеса и совершаем движения от себя‐к себе. О выходе из строя расходника будет свидетельствовать похожий на щелчки звук.
Для проверки можно использовать и еще один способ. Поддомкрачиваем рычажные стойки автомобиля. Машину заводим, колеса разгоняем, а потом резко останавливаем. Вышедший из строя элемент будет находиться с той стороны, откуда исходит шум, похожий на гул.
Если проблема уже запущена, то скрежет будет слышен даже в том случае, если колесо на приподнятом при помощи домкрата автомобиле крутить вручную по часовой стрелке. Кроме этого, во время прокрутки колеса будет явственно виден сильный люфт.
Замена задних аммортизаторов, выполнил krus
Поддерживая стойку амортизатора передней подвески Шевроле Лачетти, полностью отворачиваем три гайки крепления верхней опоры стойки к брызговику кузова и снимаем стойку. Вынимаем заглушку из гнезда верхней опоры стойки. Поддерживая стойку, слегка зажимаем в тисках грани корпуса верхней опоры. На автомобиле Chevrolet Lacetti перед разборкой стойки нет необходимости сжимать пружину стяжками, т.
Производитель работает только на рынок запчастей.
Выносливая и недорогая стойка. Цена — от до рублей. Корейская компания, занимающаяся поставкой амортизаторов, элементов рулевого управления, тормозов, фильтров и эксплуатационных жидкостей. Газомасляная стойка с нескромным ценником — порядка 3,2 тысячи рублей.
Лёгкие и безопасные, достаточно мягкие газомасляные стойки с хорошей ценой — около рублей. Одна из самых известных компаний по выпуску амортизаторов и точного дизельного оборудования, карбюраторов и фильтров.
Известный в Восточной Европе бренд, заслуженно считающийся символом надёжности. Эти газомасляные стойки — средние по выносливости, но отрабатывают свои рублей отлично.
Стойки, очень близкие по характеристикам к оригинальным, однако дилерская сеть в РФ не сильно развита. Если ее менять не нужно, то ограничиваемся откручиванием верхнего болта. В случае замены отворачивать еще придется и нижний болт. У стойки есть и контргайка, для его отворачивания понадобится сразу пара ключей.
Установка задних проставок увеличения клиренса LACETTI часть 1
Отворачиваем два болта крепления амортизатора. Резиновые прокладки пружины не должны иметь разрывов и следов сильного износа.
Буфер хода сжатия не должен быть деформированным. Поврежденные и сильно изношенные детали заменяем новыми. Собираем амортизаторную стойку в обратной последовательности.
При установке нижней прокладки пружины ее фигурный профиль должен совпасть с профилем опорной чашки корпуса стойки. Пружину устанавливаем так, чтобы ее нижний виток упирался в выступ прокладки. Надеваем верхнюю прокладку пружины на верхнюю опорную чашку и устанавливаем на пружину… …так, чтобы верхний виток пружины упирался в выступ прокладки.
Задняя подвеска Шевроле Лачетти 1. Пружина опирается на чашки пружины через резиновые прокладки.
Шток амортизатора соединен с верхней опорой, которая с помощью трех гаек крепится к арке заднего колеса. Стойка амортизатора Лачетти 1 — телескопическая стойка; 2 — буфер хода сжатия; 3 — защитный чехол; 4 — заглушка; 5 — гайка крепления штока; 6 — верхняя опора стойки; 7 — верхняя чашка пружины; 8 — верхняя прокладка пружины; 9 — пружина; 10 — нижняя прокладка пружины За счет своей эластичности опора позволяет стойке качаться при ходах подвески и демпфирует вибрации при проезде мелких неровностей.
К нижней части корпуса стойки приварен кронштейн для крепления к кованому кулаку. В гнездо кулака входит цилиндрический поясок ступицы, а ее фланец прикреплен болтами к фланцу кулака.
Ступица составляет неразборный узел с подшипником и датчиком скорости вращения колеса антиблокировочной системы тормозов. Детали задней подвески 1 — подрамник; 2 — задний поперечный рычаг; 3 — передний поперечный рычаг; 4 — пружина амортизаторной стойки; 5 — телескопическая стойка; 6 — стойка стабилизатора поперечной устойчивости; 7 — кулак; 8 — продольный рычаг; 9 — кронштейн; 10 — скоба; 11 — штанга стабилизатора поперечной устойчивости Тормозные силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении, перпендикулярном продольной оси автомобиля, — поперечными рычагами подвески.
Для обеспечения подвижности рычагов в соединениях с кузовом и поворотными кулаками в проушины рычагов Шевроле Лачетти запрессованы сайлент-блоки. Передним концом продольный рычаг крепится к кронштейну, закрепленному на кузове, а задним — к проушине кулака. Каждый поперечный рычаг одним концом крепится к проушине кулака, а другим — к подрамнику, закрепленному на кузове.
Болт крепления переднего поперечного рычага к подрамнику имеет эксцентриковый поясок и эксцентриковую шайбу, а отверстие в подрамнике под болт — овальную форму. При повороте болта изменяется положение рычага относительно подрамника, за счет чего регулируется схождение колеса.
Замена и установка нового заднего ступичного подшипника Лачетти
Прежде чем менять ступичный узел, надо посмотреть, какой стоял до этого, изучить причину неисправности, какой стоит разъем АБС, возможно сохранился номер. Это нужно для того, чтобы купить подшипник задней ступицы Шевроле Лачетти, соответствующий предыдущему.
Не спешите устанавливать, внимательно проверьте систему ручного тормоза, если имеется износ колодок, то лучше заменить.
- Убедившись, что все нормально с тормозной системой ручника, далее установка новой ступицы на место, крепите к цапфе кулака. Не забудьте соединить разъем АБС.
- Ставим тормозной диск, затем суппорт, колесо.
Прежде чем выехать, попробуйте нажимать педаль тормоза, прокачайте, опробуйте ручник.
Артикул и цена фирменных задних ступиц и их аналогов
Задняя ступица Chevrolet Lacetti имеет такую конструкцию, которая не позволяет произвести замену подшипника отдельно. Именно по этому в случае его поломки необходимо приобретать узел в сборке.
Автомобили Шевроле Лачетти могут иметь в своей комплектации АБС, либо быть необорудованными данной системой. В зависимости от этого разнятся каталожные номера. При наличии системы ABS задняя ступица идет с артикулами 96639607 либо 96328248.
Цена на нее составляет более 7000 рублей. Из-за высокой стоимости многие автовладельцы прибегают к приобретению аналогов от сторонних производителей. Перечень рекомендованных брендов приведен в таблице ниже.
Таблица Наилучшие альтернативы оригинальной задней ступицы автомобиля Шевроле Лачетти, оборудованного системой АБС.
| Фирма производитель | Артикульный номер | Примерная стоимость, рубль |
|---|---|---|
| SAT | ST96639607 | |
| Profit | ||
| AMD | AMDHUB52 | |
| Blue Print | ADG08355 | |
| Meyle |
На автомобили, которые не имеют в своей комплектации системы ABS, устанавливаются задние ступицы, обладающие артикульными номерами:
Фирменные задние ступицы Lacetti без АБС имеют стоимость от 3400 до 6000 рублей в случае нового изделия. Бывший в употреблении узел обладает ценой от 550 рублей. Существуют аналоги, которые не особо уступают в качестве и эксплуатационных характеристиках оригиналу
Наилучшие варианты, на которые стоит обратить внимание, приведены в таблице ниже
Таблица Наилучшие альтернативы фирменной задней ступицы автомобиля Chevrolet Lacetti, необорудованного системой АБС.
| Фирма производитель | Артикульный номер | Примерная стоимость, рубль |
|---|---|---|
| Denckermann | W413387 | |
| Kamoka | ||
| Nipparts | N4710906 | |
| Japan Parts | KK20003 | |
| Flennor | FR241674 |
Когда необходима замена задней ступицы на Шевроле Лачетти
Как показывает практика, ходовая часть Лачетти получилась довольно живучей даже на наших дорогах.
>
- Средний пробег до ремонта ходовой — от 80 до 150 тысяч, дольше всего могут прожить рычаги задней подвески, их ресурс оценивается в 130–160 тысяч.
- Однако уже 80 тысячах о себе могут напомнить ступичные подшипники.
Разбираем подшипник для диагностики.
Проблема в том, что передний подшипник ступицы можно заменить отдельно от ступицы, а вот задний придётся менять вместе с ней. Ещё одна неприятность в том, что датчик ABS на ступице несъемный, поэтому при выходе его из строя также придётся менять ступицу в сборе.
Артикулы задней ступицы
В упаковке. Заводской артикул.
Каталожный номер ступицы с датчиком ABS — GM-96639607, без датчика оригинальная ступица имеет артикул GM-96328248. Среди производителей лучше всего выбирать ступицы FAG, SKF, Optimal, SNR, FEBEST. Цена ступицы в сборе с датчиком ABS колеблется в пределах 4500 рублей, без датчика — около 3 800 рублей.
Признаки износа
Первый признак изношенного подшипника задней ступицы — характерный шум, потрескивание, стук.
Кроме этого, изношенный подшипник ведёт к заносам задней части автомобиля в поворотах, вибрации при прямолинейном движении на ровном асфальте, появление люфта на заднем колесе. Все эти симптомы сильно влияют на управляемость и безопасность на дороге, поэтому затягивать с заменой крайне не рекомендуется. Остаётся покупать новую ступицу в сборе, запасаться терпением и приступать к замене.
