Как выглядит контактная группа замка зажигания
Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.
Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.
Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения
У Нексии группа имеет 5 выводов:
- “30” — подаётся питание от аккумуляторной батареи;
- “15” — цепь зажигания;
- “15а” — цепь вентилятора печки;
- “50” — вывод на стартер;
- “Ka” или “Kb” — цепь штатной магнитолы.
Замок зажигания Дэу Нексия. Советы по его ремонту
Система зажигания Дэу Нексия требует периодического обслуживания
Особое внимание нужно уделять замку зажигания. В этом механизме есть и трущие пары, которые подвержены механическому износу, и электрические контакты, которые со временем окисляются и выгорают
Вариантов неисправностей замка зажигания существует громадное множество. Это и отсутствие «щелчков», и подклинивание хода личинки, и запуск не всех элементов бортовой электроники, и прочее-прочее.
Вариантов же ремонта существует всего 2:
- Замена личинки (механической части)
- Замена контактной группы (электрической части)
Можно поменять и весь замок в сборе. Но без помощи специалистов сервисного центра обойтись будет сложно, так как корпус замка спрятан за рулевой колонкой, при этом придется высверливать/выбивать крепежные болты старого замка.
Стоит обратить внимание, что секрет каждой личинки замка зажигания уникален. То есть одним ключом невозможно воздействовать на замки других авто
Водитель должен быть готов к тому, что заводить машину нужно будет одним ключом (новым), а открывать двери/багажник вторым (старым).
Не каждый водитель согласится усложнять и утяжелять брелок. Выходом из данной ситуации станет покупка личинки замка зажигания вместе с личинками от передних дверей и багажника. То есть существуют специальные ремонтные комплекты, все личинки которых управляются с одного единственного ключа. Разумеется, этот вариант ремонта является самым затратным и по времени, и по финансам. Но если водитель любит практичность, то он обязательно воспользуется данным методом.
Что понадобится для ремонта замка зажигания Дэу Нексия?
Замена замка зажигания принадлежит к категории легких работ. Но мастер обязательно должен иметь категорию допуска работы с электрикой. Без хотя бы 3-ей категории допуска лучше самому не влазить в систему зажигания.
При работе с замком нам не обойтись без:
- Набора плоских отверток (нужны маленькие отвертки)
- Набора крестовых отверток (нужны маленькие отвертки)
- Шестигранника на 3 (мм), чтобы нажать на фиксатор личинки
Также, понадобятся и элементы замка Дэу Нексия. Это либо контактная группа, либо личинка. Необходимые компоненты для замены определяются в ходе диагностики. Но у грамотного мастера должна быть под рукой и личинка, и контактор. Рано или поздно невостребованная часть все равно пригодится.
Мастеру следует знать, что на замке зажигания лучше не экономить. Не следует покупать самые дешевые комплектующие с пометкой «Маде ин Чина». Такие компоненты очень быстро приходят в негодность.
Процесс замены личинки замка зажигания
- Машина останавливается и глушится. Окидывается минусовой клемм от аккумулятора.
- Снимаем обшивку рулевой колонки (держится на 4 саморезах).
- Берем новую личинку. Ключ приводим во 2 положение и просто вставляем личинку в посадочное место (в том положении, как извлекалась старая), чтобы защелкнулся фиксатор.
- Если контактная группа не нуждается в замене, то накидываем кожух и делаем пробный заезд.
Замена контактной группы
- Машина останавливается и глушится. Окидывается минусовой клемм от аккумулятора.
- Снимаем обшивку рулевой колонки (держится на 4 саморезах).
- С обратной стороны от личинки находится проводная колодка. Между ней и личинкой располагается наша контактная группа.
- Отсоединяем проводную колодку. Просто выдергиваем ее. Можно поддеть колодку маленькой плоской отверткой и помочь выдергиванию.
- Достаем старую контактную группу и устанавливаем новую.
- Собираем узел в обратной последовательности.
Дополнительная информация
Бывает такое, что замок зажигания выходит из строя в пути. Завести Дэу Нексия без использования замка зажигания вполне реально. Это нужно для того, чтобы добраться до своего гаража или ближайшего сервисного центра.
- Ставим машину на стояночный тормоз.
- Задействуем нейтральную передачу.
- Переводим ключ во 2 положение.
- Открываем капот.
- Куском проволоки соединяем плюсовую клемму АКБ с малой клеммой втягивающего стартерного реле.
- После того как машина завелась, нужно провернуть ключ в первое положение и обратно, чтобы снять блокировку руля.
Стоит обратить внимание, что «народные умельцы» наловчились переставлять секрет от старой личинки в новую. Это делается для того, чтобы можно был использовать старый ключ на новой личинке замка
Данная работа принадлежит к разряду «ювелирных». Аккуратно извлечь и переставить старый секрет в новую личинку сможет только мастер с опытом подобной работы. Новичку лучше этого не делать, чтобы избежать лишних финансовых затрат на покупку дополнительной новой личинки. Разумеется, набивать руку на старых личинках никто не запрещает.
Как проверить и сделать ремонт
Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.
Снимаем пластик под рулём, он крепится винтами. Сначала необходимо снять защитный пластик под рулём
Отключаем фишку-разъём от контактной группы. Разъём легко снимается с группы контактов простой отвёрткой
Откручиваем тонкой плоской отвёрткой маленький винт
Он фиксирует группу контактов в корпусе замка выключения зажигания. Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания
Поддеваем отвёрткой контактную группу и отделяем от замка зажигания
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую
Установку новой запчасти проводим в обратном порядке.
Рекомендуем: Как выбрать и поменять масло акпп hyundai solaris: фото и инструкции
Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.
Особенности замка зажигания Nexia и Matiz: теоретическая часть
Прежде чем снять, произвести ремонт или поменять замок зажигания на Matiz или Nexia, ознакомьтесь с возможным перечнем причин и признаков поломки устройства.
Причины неисправности
- Перегрузка ЗЗ одна из самых часто встречаемых причин. Перегрузка случается из-за установки дополнительных устройств и девайсов, которые потребляют высокую мощность. Проблема проявляется в результате того, что через контактную группу проходит высокое напряжение, для которого она не приспособлена. Механизм может сильно греться и в конечном итоге он попросту выйдет из строя.
- Заводской брак. Если стартерный контакт ЗЗ выполнен некачественно, долго такое устройство не проработает.
- Попадание влаги внутрь конструкции. Разумеется, по такой причине узел не может замокнуть, но, тем не менее, попадание влаги внутрь устройства губительно влияет на его функциональность.
- Замыкание в электрической составляющей авто. Такая проблема случается нечасто, но если ток высокой мощности повредит контакты механизма, это приведет к его поломке.
- Со временем в механизме могут износиться контактные дорожки либо сама группа. Это нормально, поскольку износ характерен для любого автомобильного механизма. Из-за износа на металлических компонентах конструкции будут появляться борозды.
- Механическое повреждение или облом контактов, а также прочих компонентов группы. Отремонтировать такой ЗЗ не получится, единственным оптимальным вариантом будет его замена.
Признаки выхода из строя
Теперь вкратце о признаках:
- Отказываются работать сразу несколько приборов, которые, как может показаться на первый взгляд, никак не связаны друг с другом. Внутри механизма к каждому контакту подключается один или несколько потребителей напряжения. Например, это оптика, поворотные огни, аудиосистема, видеорегистраторы, парктроники, свет в салоне и т.д. Если один из контактов изнашивается, он больше не сможет питать оборудование, подключенное к нему.
- Неработоспособность стартерного узла. Если вы пытаетесь запустить двигатель при неработающем стартере, то не услышите щелчка реле. При отсутствии щелчка можно сделать вывод о том, что через личинку устройства не проходит напряжение.
- Если часть оборудования не работает, но потом резко активируется, если водитель шевелит ключом в замке (автор видео о самостоятельной замене механизма канал CarDan Tv).
Демонтаж обшивки двери самостоятельно
Замок водительской двери Нексия находится под декоративной панелью, которую необходимо снять. Вне зависимости от того, какая дверца разбирается: задняя или передняя, работа проводится из салона. Основные шаги: изучение схемы, демонтаж ручки, выемка обшивки, получение доступа к прибору. Алгоритм действий:
- Извлечь заглушки. Открутить винты рукояти. Снять верхнюю накладку.
- Отсоединить верхнюю часть облицовки посредством отстегивания пластмассовых клипс.
- Отключить проводку от динамиков, стеклоподъемников.
- Отстегнуть нижнюю часть обшивки. Изъять панель.
- Открутить крепежи, удерживающие замок.
Основные признаки неисправности контактной группы замка зажигания
Основные признаки, по которым можно понять что контактная группа подгорела и не работает или скоро сломается. Вы можете потрогать её, контактная группа сильно греется, включив ближний свет, печку, дворники, магнитолу – в этот момент на контактную группу идёт колоссальная нагрузка, контакты сильно нагреваются и пластик начинает плавиться. Некоторое время контактная группа будет работать, но из за того что пластик оплавился контакт стал еще хуже – не за горами поломка.
Итак первый признак, сильный нагрев контактной группы. Второй и основной признак, пахнет палёными проводами или пластиком. Если Вы снимите подрулевой кожух, то будет чувствоваться запах гари и увидите картину – почерневшие, подгорелые провода и поправленная контактная группа. Считайте, что эта статья Ваше спасенье, только нужно прочитать до конца.
Еще бывает ситуация, когда поворачиваешь ключ, а машина не реагирует. Стандартная болячка у Нексии. Это значит в 99 процентах, что вашей контактной группе пришёл каюк. Но не отчаивайтесь, если нет под рукой контактной группы, можно нормально проехать запустив двигатель проводами (см. Как завести двигатель нексии проводами без ключей). Если при повороте ключа, машина не запускается, то контактная группа этому виной. Также бывает, что просто не крутит стартер при повороте ключа – это та же неприятность.
Переходим к практике: замена личинки переключателя зажигания
Чтобы поменять личинку, необходимо приобрести соответствующий механизм определенного артикула
Обратите внимание покупать нужно только оригинальные детали, выпущенные производителем авто. Если вы купите китайскую личинку, то есть вероятность, что она не станет в посадочное место, поскольку ее размеры будут больше
В таком случае придется производить обточку устройства, а это займет дополнительное время.
Процедура замены выполняется следующим образом:
- В первую очередь отключите зажигание и откройте капот. Отсоедините вывода от АКБ.
- После этого, используя крестовую отвертку, вам нужно будет выкрутить винты, которые фиксируют пластмассовый кожух рулевого колеса. Открутив болты, этот элемент облицовки можно демонтировать.
- Далее, вам нужно будет отсоединить разъемы, подключенные к контактной группе устройства, они крепятся болтами. В данном случае вам потребуется две отвертки, одна более длинная, а другая более короткая. Сам винт, который вам необходимо открутить, находится внутри устройства.
- Теперь вам потребуется проволока с ее помощью нужно надавить на крепление личинки через имеющееся отверстие, одновременно с этим ЗЗ надо перевести в положение 2. После этого вам удастся извлечь личинку примерно на 0.5 см. Сделав это, ее можно полностью демонтировать.
- При установке новой личинки проследите за тем, чтобы ЗЗ был в положении 2. Используя штырь, нажмите на крепление и установите новый элемент конструкции.
Если вы меняете личинку в замке зажигания, то также следует поменять личинки в замке багажного отсека и в дверях, иначе ключом для запуска мотора вы не сможете открыть дверь и багажник.
Как заменить личинку переключателя зажигания?
Процедура ремонта и замены личинки замка зажигания на Daewoo Nexia в целом не особо трудоемкая. Если вы привыкли ремонтировать автомобиль самостоятельно, то проблем с заменой у вас не возникнет.
Личинка выбирается в соответствии с артикулом, порядок выполнения действий такой:
- Сначала необходимо снять минусовую клемму с аккумуляторной батареи. Сделав это, с помощью отвертки с крестовым наконечником открутите болты крепления пластикового кожуха руля. Накладку нужно снять.
- Затем необходимо отсоединить разъемы, которые подключены к контактной группе с помощью винтов. Эта процедура выполняется с применением двух отверткой — подлиннее и покороче, поскольку необходимый болт находится в очень неудобном месте для демонтажа. Он расположен изнутри самого переключателя.
- Используя проволоку, вам необходимо надавить на фиксатор личинки через специальное отверстие, одновременно сам переключатель следует переставить в положение 2. Сделав это, вы сможете добиться того, чтобы личинка примерно на половину сантиметра вышла из корпуса, чтобы ее извлечь, необходимо просто достать элемент.
1. Демонтаж личинки зажигания
2. Установка нового элемента
Далее, можно приступить к монтажу нового компонента. Но помните о том, что после этой операции замок будет открываться одним ключом, а багажник — другим. Не каждому автолюбителю это понравится, поэтому единственным выходом из ситуации будет покупка комплекта личинок и для замка зажигания, и для багажного отделения, а также дверей. Разумеется, процедура ремонта в этом случае затянется по времени, тем более, что придется потратить больше денег на замену, однако это единственный выход.
Если хотите, чтобы ключ остался одним, но менять личинки в багажнике и дверях не желаете, то есть один вариант, но сразу оговоримся — он не подойдет для автовладельцев Daewoo Nexia, выпущенных в Корее. Суть заключается в замене секретов нового замка на секреты старого
Чтобы сделать это, проверните внутреннюю часть личинки до конца, с помощью отвертки нажмите на фиксатор и выведите его из зацепления, после чего осторожно извлеките его с пружинкой. На противоположной части также расположен фиксатор, он может выпасть, поэтому будьте осторожны, аналогичную операцию нужно провернуть с новой личинкой
Оцените сами секреты — если она одинаковы по своим размерам, то их необходимо по очереди заменить, при этом не путая местами (если спутаете — ключ повернуть не получится).
Итак, новую личинку необходимо установить с ключом зажигания в корпус, при этом помните о том, что сам переключатель должен быть активирован на положение 2. Во время монтажа вам необходимо нажать на фиксатор с помощью штыря. В том случае, если вы приобрели качественную личинку, то данные действия не должны вызвать проблем. Но если вы решили немного сэкономить и купили менее качественный вариант, сделанный в Китае, то процесс установки может затянуться. Если верить отзывам автовладельцев Daewoo Nexia, то иногда такие личинки не могут войти в корпус.
Ремонт тормозного цилиндра Daewoo Nexia самостоятельно
Увеличенный ход педали тормоза, а также её «мягкость» указывает на отсутствие герметичности тормозной системы. Главный тормозной цилиндр в этом случае должен быть заменён или отремонтирован.
Процесс демонтажа производится в несколько этапов
- отбортормозной жидкостииз бачка (при помощи груши или шприца);
- отпуск штуцеровтормозных трубок от цилиндра и регуляторы давления задних колёс (используется ключ 22);
- откручивание гаек крепления цилиндрак усилителю тормозов;
- отсоединение тормозных трубок отцилиндра.
Это интересно: Износ маслосъемных колпачков (сальники клапанов): как произвести замену без снятия головки Не является очень сложным для выполнения самостоятельного монтажа ‒ новый главный тормозной цилиндр.
Если принято решение о ремонте, то следует произвести
- извлечение уплотнительного кольца из тормозного цилиндра;
- извлечение стопорного кольца (с использованием отвёртки);
- извлечение, смазка манжета тормозной жидкостью и замена установленных комплектующих деталей тормозного цилиндра на новые детали;
- фиксацию стопорным кольцом;
- отсоединение регуляторов задних колёс от тормозного цилиндра;
- разборку, промывание, очистку от загрязнений регуляторов;
- сборку и установку регуляторов давления на главный цилиндр.
При разборке и замене комплектующих деталей, главное, что надо запомнить, так это порядок их сборки, в противном случае возникнут проблемы с их установкой на прежнее место.
Замок зажигания Дэу Нексия – меняем весь и по частям
Замок зажигания авто Дэу Нексия располагается под рулевым колесом снизу от рулевой колонки. Многие проблемы с этим замком автолюбители могут решить самостоятельно в условиях домашнего гаража.
Общая информация о замке зажигания Нексия
Корпорация Daewoo, являющаяся производителем интересующего нас транспортного средства, пользующегося немалой популярностью у отечественных водителей, обозначает замок зажигания (нередко его называют переключателем), как запорное устройство механического типа, оснащенное контактной электрической группой.
Если замок на вашей «ласточке» престал отзываться на команды, совсем необязательно искать автосервис, где его приведут в порядок. Любую неисправность можно устранить самостоятельно, произведя замену личинки замка, его контактной группы либо всего переключателя в сборе. В тех случаях, когда выполняется установка нового замка в сборе, следует демонтировать рулевую колонку.
Болты, с помощью коих крепится интересующий нас элемент, нужно выбить (ставят зубило на крепеж и бьют по инструменту молотком по касательной); вытянуть освобожденный узел, а на его место поставить новый замок зажигания. Болты, как вы сами понимаете, придется приобрести новые.
Как заменить личинку переключателя зажигания?
Данный процесс также не должен вызывать особых проблем у людей, которые привыкли своими руками ремонтировать не особо сложные поломки Дэу Нексия. Схема выполнения работ следующая:
- С аккумулятора автомобиля откидывают клемму, маркированную «минусом». Здесь нужно будет отсоединить винты (при помощи крестовой отвертки) крепления кожухов рулевой колонки.
- Разъемы, подключенные к контактной группе фиксирующим винтом, снимают. Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте (а именно на внутренней части переключателя).

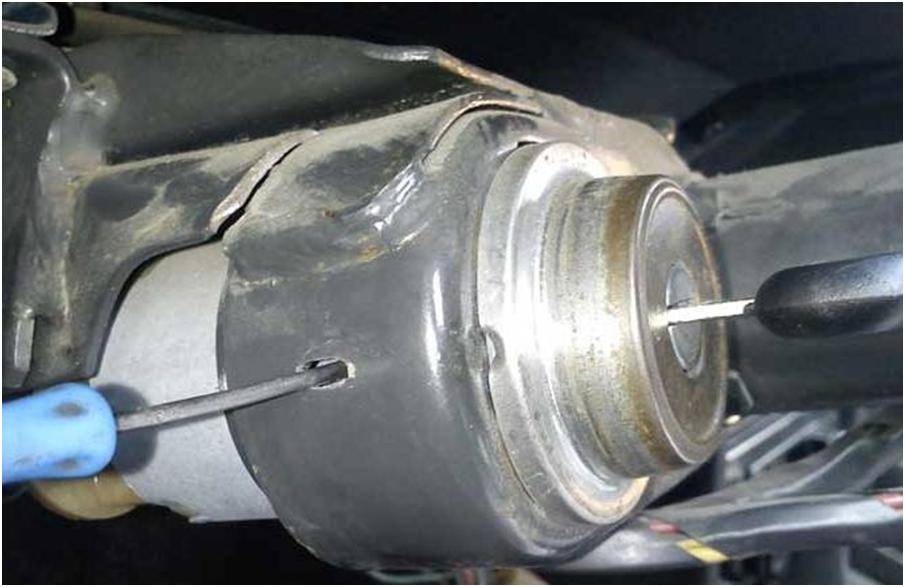

- Через отверстие штырем либо проволокой сечением около 2–3 миллиметров надавливают на фиксатор личинки и в это же самое время переставляют переключатель в положение 2. Такие действия приводят к тому, что личинка где-то на 5 миллиметров выходит из корпуса, и автолюбителю нужно будет лишь изъять ее «с насиженного места».
Теперь можно устанавливать новую личинку. Но при этом вы должны понимать, что замок зажигания после такой замены придется открывать одним ключом, а багажное отделение автомобиля и его двери – другим. Далеко не каждому водителю по душе подобный расклад. В этом случае можно посоветовать купить комплект личинок для зажигания, багажника и дверей, и менять все сразу. Понятно, что такая замена и по времени длиться будет намного дольше, и финансовых затрат потребует более серьезных.
Решив для себя вышеописанную дилемму, приступаем к монтажу новой личинки на Дэу Нексия: вставляем ее вместе с ключом в корпус (не забывайте, что переключатель должен находиться во втором положении) и в этот же самый момент жмем на фиксатор штырем. Если вы купили качественную личинку, процедура никаких проблем не вызывает. Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие. Многие опытные автомобилисты утверждают, что оно может и не войти в корпус.
Как установить новую контактную группу на переключателе зажигания?
При необходимости демонтажа контактной группы с целью установки нового узла можно обойтись без снятия всего замка. Откидывайте «-» АКБ, вооружайтесь обычной плоской и крестовой отверткой, а затем выполняйте следующие действия: как и при замене личинки, откручиваете винты на корпусе из пластика; демонтируете заглушку (плоская отвертка); убираете кожух (верхний) колонки.
Далее снимаете резиновое кольцо-уплотнитель с нижнего кожуха (нужно будет отвинтить четыре крепежных элемента); отключаете жгуты проводов, которые располагаются на колодке; в замок вставляется ключ (выбираем положение 2). После этого выкручивается винт, который держит конструкцию, и с замка демонтируется нужная нам контактная группа. На ее место помещаем новый узел, а затем выполняем все описанные операции в обратном порядке.
голоса
Рейтинг статьи
Замена замка зажигания
Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.
Прозвон проводки
Итак, в зависимости от причины неисправности, замена может представлять собой:
- Замену замка полностью
- Замену личинки замка
- Замену контактной группы.

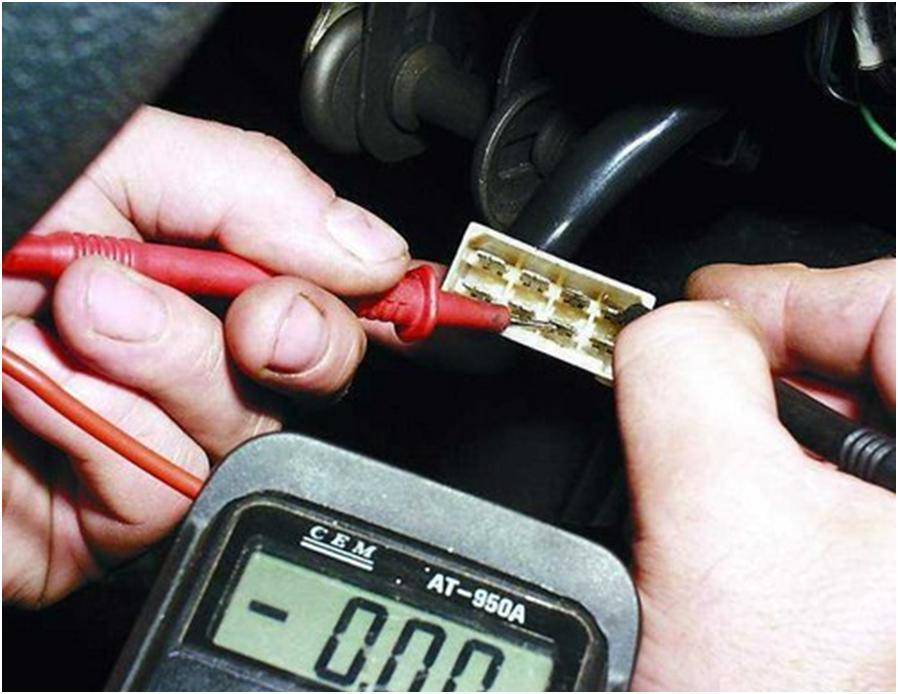

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.
Проверяем исправность контактной группы
Демонтаж замка
Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.
Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:
Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.
Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.
Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.
В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.
Разбираем сам замок
Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.
Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.
Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.
Более поздние модели ВАЗа
Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

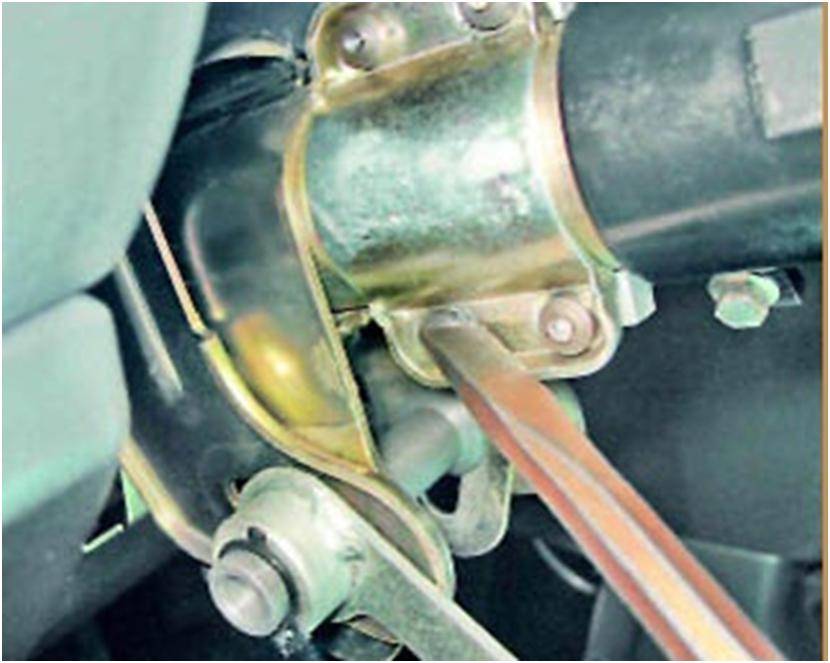

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.
Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.
Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.
Монтаж контактной группы
Для начала потребуется снять рулевой кожух, выкрутив для этого четыре шурупа. Замок зажигания освободить от колец. Далее, повернуть рулевое колесо сначала вправо, открутить один саморез, потом – влево – еще один. Теперь кожух легко снимется, открыв доступ к замку. Контактная группа отсоединяется путем откручивания винта, которым она крепится. Следующий шаг делается, используя подручный материал, например, гвоздь. Вставить его в открывшееся отверстие от винта и нажать на него, поворачивая ключ
Разблокировка произошла
Теперь все внимание к контактной группе зажигания. На Daewoo Nexia она имеет 5 контактов, с определенным назначением каждого.Питание от АКБ – «30» Зажигание – «15» Работа печного вентилятора – «15а» Стартер – «50» Аудиосистема – «Kb» или «Ka»
Принцип действия прост: поворачивается ключ – соединяются контакты. Проблема в возникающей нагрузке, которая идет с «30» на «15» контакт, а в момент включения стартера, и на «50», увеличивая мощность тока. Можно сделать вывод, что наибольшее количество тока проходит через «30» контакт, который перегревается и оплавляется. Таким образом, чтобы избежать перегрузки, желательно поставить дополнительное реле на задействованные группы: «30 – 15» и «30 – 50». Контакт «15а» в данном случае остается «не у дел», так как его задача – печной вентилятор, три скорости которого он вполне «потянет». Отдельное реле обеспечивает вентилятору 4-ю скорость.
Монтаж контактной группы замка зажигания Daewoo Nexia
Дэу нексия замена замка зажигания
Модель Nexia – пожалуй, один из наиболее распространенных видов автомобиля на российских дорогах. Компания Daewoo выпускает автомобили эконом-класса с достаточно широким функционалом, недорогими автозапчастями, что выгодно для вождения по российским дорогам. Проблема такого характера, как поломка, замена замка зажигания Нексии нечасто встречается. Даже учитывая, что электрика у этих автомобилей – самое проблемное место. Замена не требует особых навыков, важна лишь внимательность, концентрация. Рядовой автовладелец вполне способен самостоятельно выполнить ремонт, не прибегая к услугам квалифицированных автомехаников.
Ключевой момент! Прежде чем осуществляется замена замка зажигания на Дэу Нексия важно определить причину поломки. Причиной может стать, вышедшая из строя личинка электромеханизма или его контактная группа. Вышеперечисленные запчасти подлежат замене, стоят недорого, посему о ремонте можете не переживать
Конструкция имеет очень маленькие части, которые несложно потерять; к вопросу надлежит подойти, предварительно подготовив необходимые инструменты, хорошо освещаемую площадку
Вышеперечисленные запчасти подлежат замене, стоят недорого, посему о ремонте можете не переживать. Конструкция имеет очень маленькие части, которые несложно потерять; к вопросу надлежит подойти, предварительно подготовив необходимые инструменты, хорошо освещаемую площадку.

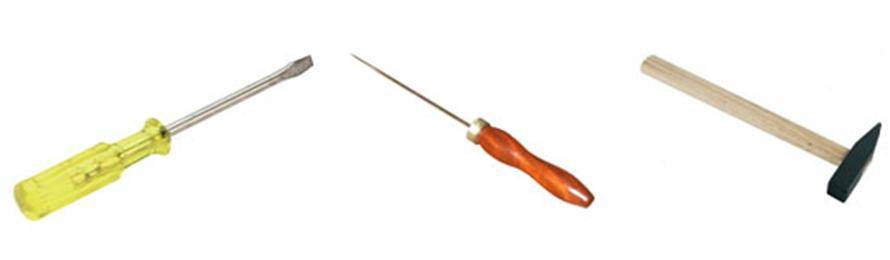

В ходе ремонта понадобятся:
- плоская, крестовая отвертки;
- прямая тонкая спица или толстая игла;
- гаечные ключи 10мм, 12мм.
Демонтаж
Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

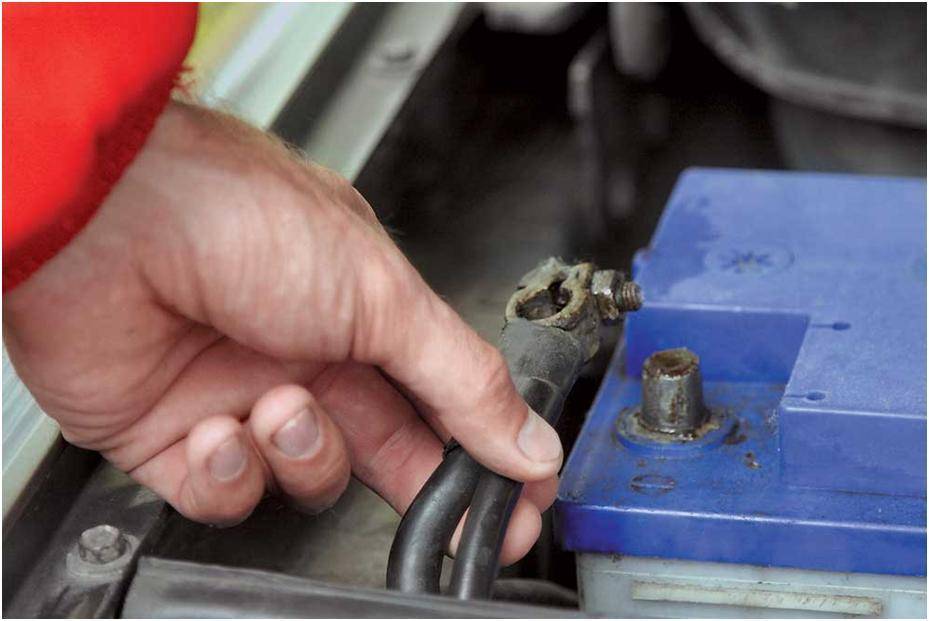

- Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
- После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
- Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
- При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.
Когда неисправный механизм снят, приступайте к установке нового.
Монтаж
Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.
Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.
- Устанавливаем замок на посадочное место, надежно фиксируем болты.
- Контактную группу с помощью винта подключаем к замку.
- Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
- Прикручиваем аккумуляторную клемму.
Резюме
До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.
Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.
Процедура проводится так:
- Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
- В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
- Теперь имеется возможность настроить секрет в соответствии со старым замком.
На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:
- Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
- Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.
Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:
Вставляем ключ и поворачиваем его до упора по часовой стрелке.
При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм
При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
