Заправка кондиционера авто – осваиваем процедуру

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.

Делают это следующими способами:

  • измеряя изменение массы баллона с хладагентом;
  • учитывая давление в системе, которое должно достичь определенного показателя;
  • оценивая состояние контура через смотровое стекло;
  • учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.

Прибор должен соответствовать следующим требованиям:

  • грузоподъемность – не менее 20 кг;
  • градация шкалы – от 100 г;
  • наличие опции взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.

Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.

До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Рекомендуем: Что делать, если перегрелся двигатель?

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Подготовительные работы

Непосредственно перед самостоятельной заправкой кондиционера фреоном необходимо провести ряд подготовительных работ. В первую очередь следует позаботиться о наличии некоторых инструментов и приборов.

  • Фреон в баллоне, подходящий под конкретную модель охлаждающей системы. В последнее время наибольшей популярностью пользуется R-410A.
  • Осушенный азот в баллоне.
  • Манометр.
  • Весы электрические или простые напольные.
  • Вакуумный насос, предназначенный для техники.
  • Трубки для коммуникации с резьбой для лучшего соединения.

Помимо всего вышеперечисленного, также понадобится провести некоторые мероприятия, после которых можно будет вручную заправить устройство хладагентом. Подготовка агрегата начинается с осушения его деталей
. Это можно сделать в ходе продувки, для которой используется азот или фреон. Стоит подчеркнуть, что фреон стоит применять в таком случае, только если отсек с ним располагается в наружном блоке кондиционера.

Не менее важно провести проверку всех элементов сплит-системы на герметичность.
Делается это при помощи создания высокого давления. Этот способ отлично подходит для определения, есть или нет утечка фреона

Последний подготовительный этап – это удаление воздуха из устройства с использованием вакуума.

Еще один момент, который не следует упускать при самостоятельной процедуре заправки фреона – техника безопасности.
Конечно, фреон является веществом, который в целом безопасен для здоровья человека. Каких-то особых навыков или правил при работе с этим хладагентом нет. Однако лучше надевать на руки перчатки из ткани, чтобы не было обморожения.
Нелишними будут и специальные очки, чтобы защитить глаза от попадания газа.

В ходе работ по заправке важно следить, чтобы охлаждающая система оставалась герметичной и не было утечек. Отличным решением станет проведение процедуры в хорошо проветриваемом помещении или на открытом воздухе

При попадании газа на кожу или слизистые их надо как можно быстрее промыть водой, а затем нанести вазелин.

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку.

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
Наденьте на патрубок шланг от собранного заправочного устройства.
Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту)

Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
Запустите воздушную рециркуляцию.
Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно)

Начнется закачка фреона.
Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Устройство и принцип работы кондиционера

Система кондиционирования в автомобиле состоит из трех частей – из компрессора, конденсатора и испарителя (эти части соединяются друг с другом с помощью труб).

Рассмотрим принцип работы системы кондиционирования.

Внутри установки находится охлаждающий фреон в виде газа. Во время работы компрессор сжимает газ, что приводит к повышению температуры фреоновой смеси. Потом газ попадает в конденсатор, где он остывает и преобразуется в жидкость. Холодный фреон проходит по трубам и попадает в испаритель, где испаряется – при этом фреон поглощает окружающее его тепло. Это приводит к уменьшению температуры в авто и преобразованию охлаждающего агента в газ. В конце цикла фреон вновь поступает на конденсатор и процесс повторяется.

Принцип работы

По своим конструктивным особенностям автокондиционер практически не отличается от обычного холодильника. Различие лишь в размерах.

К основным частям и механизмам системы относится:

  • компрессор;
  • конденсатор;
  • испаритель;
  • клапан;
  • управление;
  • магистраль.

В основе системы лежит хладагент – фреон. Основной принцип работы состоит в том, что фреон движется по замкнутому контуру в виде соединенных между элементами системы магистралями. В одну сторону он движется под большим давлением, а в другой – под низким. Давление создает компрессор, запускаемый от двигателя. Отсюда по магистрали высокого давления фреон направляется к конденсатору. Здесь газ становится жидким и конденсируется. Так он продолжает движение по этой же магистрали к клапану управления (регулировка подачи жидкого фреона в испаритель). Тепло из салона автомобиля уходит по мере того, как механизм пропускает жидкий хладагент в испаритель. С помощью механизма распыляется фреон с последующей подачей в испаритель. Там он снова становится газом и поглощает тепло. В таком виде хладагент подается на компрессор уже по магистрали нижнего давления и цикл повторяется.

Что такое вакуумирование кондиционера и как его делать?

Вакуумирование кондиционера – это важный процесс, который обуславливает безотказную и долговечную работу устройства. Как известно, по окончании монтажа в сплит-системе находятся остатки воздуха и влаги, которые требуется удалить.

Подготовка сплит-системы к работе

Во время установки кондиционера его оба блока, внешний и внутренний соединяются между собой двумя медными трубами, которые образуют систему для циркуляции хладагента в холодильном контуре системы.

По окончании монтажа фреоновой трассы, то есть труб, в системе находиться воздух и остаточная влага. При взаимодействии фреона с воздухов в трубах образуются, влияние которых оказывает пагубное воздействие на работу оборудования.

От правильного монтажа и вакуумирования трассы зависит долгий срок службы кондиционера

Рекомендуем: Как проверить лягушку стоп сигнала

Осуществление пуско-наладочных работ

Для проведения качественных работ следует запастись специальными инструментами:

  1. Насосом для кондиционеров (вакуумным).
  2. Станцией со шлангами и манометрами.
  3. Баллоном с хладагентом, подходящим для сплит-системы.
  4. Набором ключей и отверток.

Подготовив все необходимые инструменты, рассмотрим боле подробно сам процесс.

Первым делом необходимо осуществить подсоединение вакуумного насоса используя шланги коллектора манометрического к наружному крану кондиционера.

Включаем насос для работы на 10-20 минут, в зависимости от мощности подключенного устройства. За это время насос должен выкачать все остатки воздуха и влаги изнутри и образовать глубокий вакуум.

Контроль за процессом вакуумирования осуществляется посредством снятия показаний с манометра. При достижении необходимого показателя в системе насос самостоятельно отключается, и продолжается наблюдение за внутренним состоянием системы.

Причины возникновения утечек:

  1. Слабая или сильная затяжка гайки.
  2. Залом одной из медных трубок.
  3. Вальцевание низкого качества.

Удостоверившись в достижении вакуума можно приступать к следующему этапу – запуску фреона в систему. Для запуска фреона необходимо отсоединить насос и открыть фреоновые краны шестигранным ключом. В результате таких действий появляется шипение, свидетельствующее о заполнение фреоновым контуром оборудования.

По окончанию процесса оборудование можно считать полностью готовым к первому запуску. Во время проведения тестирования оборудования проверке подлежат все возможные режимы на соответствие их работы о заявленных характеристиках.

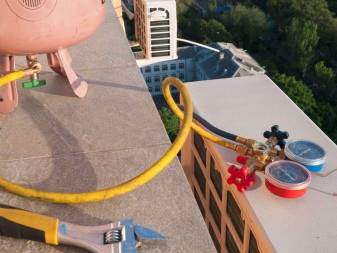

Схема соединений для вакуумирования и заправки кондиционера

Вакуумирование оборудования своими руками

Для того что б вакуумировать кондиционер самостоятельно требуется отсоединить один из шлангов коллектора на выбор с заправочным клапаном, а второй пользуясь вакуумным насосом для кондиционеров. По окончании подсоединений следует привести насос в действие и открыть кран на коллекторе. Таким образом, насос извлечет всю влагу, мелкие частицы и воздух из оборудования.

Проработав 20-30 минут, отключите систему и следите за стрелкой, которая стоит на 0 или 1. Если местоположение стрелки не изменилось, то система полностью герметична, в противном случае необходимо искать поломку.

Очень важно соблюдать элементарные правила пользования кондиционером

Для обнаружения поломки в системе первым делом проверяем все соединения, используя мыльный раствор. По окончании проверки и регулировки системы в необходимых местах повторите все действия заново. Если повторная операция привела к тому же результату – необходимо исследовать вальцовку.

Самым больным местом прибора являются гайки (недотянутые или изрядно сорванные). В таком случае необходима заняться обратным процессом – перекачке фреона в кондиционер. Для этого следует подсоединить коллектор к клапану и запустить сплит-систему на холод и закрыть кран на тонкой трубе. Как только возникнет разряжение – закройте кран на толстой трубе.

По окончании работы необходимо провести все действия заново, начиная с устранения воздуха и жидкости в системе.

Как видим самостоятельное вакуумирование кондиционера — это вполне реальный процесс для простого человека.

Чего стоит остерегаться

Многие малограмотные специалисты, то ли по причине необразованности, толи из-за собственной лени, игнорируют вакуумирование сплит-системы, а вместо этого выгоняют часть фреона для вытеснения воздуха. Такие действия строго запрещены заводом. Так как могут привести к быстрой поломке и выходу из строя дорогостоящей системы.

Если у вас оборудование находиться на гарантии, то хорошо подумайте прежде чем самостоятельно лезть в систему. после постороннего вмешательства, мастера сервисного обслуживания снимают с себя всю ответственность.

Как заправить систему в случае утечки фреона?

Многие водители осуществляют заправку бездумно. Они не задумываются о том, куда именно пропал фреон, и нормально ли это вообще. Некоторые даже знают, что у них есть протечка в системе кондиционирования, из-за которой газ улетучивается

В этом случае тоже необходимо заправить кондиционер, но сделать это важно правильно. На многих СТО предлагают за 500 рублей добавить в фреон специальный краситель, который будет улетучиваться вместе с фреоном

Затем при освещении системы ультрафиолетом протечку можно будет легко обнаружить – на месте протечки будет отчетливо видна краска.

Есть и другие способы определения утечки. Самый простой и дешевый, который часто практикуется на многих СТО, заключается в нанесении на радиатор или систему кондиционера мыльного раствора. Если раствор попадает на место утечки, то на этом месте образуется и начинает надуваться мыльный пузырь. Таким простым и бесплатным способом удается найти течь в системе кондиционирования буквально в течение 10 минут. Не нужно добавлять краску в фреон и ждать пару дней, когда эта краска улетучится. Таким способом обнаружения утечки можно самостоятельно ее выявить, правда, для этого необходимо знать, где находятся магистрали с фреоном. Чаще всего утечки обнаруживаются на местах стыков разных магистралей или на самом радиаторе – на него необходимо наносить мыльный раствор в первую очередь.

Различия между хладагентами фреон R22, R410A, R407

Хладагент фреон R-22 позиционируется химическим соединением класса «хлордифторметан». Особенность этого соединения — утечка из системы не даёт отрицательного воздействия на состав. Соответственно, утечку просто устранить обычным методом дозаправки. Этот тип хладагента не критичен к технике заправки, а потому может заправляться, как жидкой, так и паровой фазой.

Хладагент фреон R410a представлен смесью трёх химических веществ, каждое из которых имеет различное рабочее давление и, что более важно, молекулы разного размера. Фактор утечки характерен тем, что три компонента утекают с разной скоростью

Поэтому зарядка фреоном R410A выполняется исключительно жидкой фазой.

Мало того, в случае с фреоном R407 дозаправка системы не допускается в принципе. В случаях утечки R407 требуется удалять оставшийся хладагент полностью, устанавливать новые фильтры-осушители, выполнять перезарядку системы только жидкой фазой (баллон перевёрнут «вниз головой»). Правда, на практике отмечено – при малых утечках хладагента дозаправка R407 вполне возможна. Для R410A критерии ещё более мягкие.

Ограничения Монреальского протокола

Согласно подписанному многими странами Монреальскому протоколу, объёмы производства продукта R22 ежегодно ограничиваются. Планируется полный отказ от использования этого вещества к моменту 2030 года. Делается это по причине неоднозначного химического состава хладагента. Фреон R22 содержит некоторое количество хлора – вещества, способного разрушать озоновый слой стратосферы.

Купить R410A

Между тем Агентство по охране окружающей среды США (EPA) в настоящее время выражает обеспокоенность в том плане, что R410A также вносит вклад в проблему глобального потепления. Американские специалисты призывают к скорейшему отказу от этого типа хладагента. Теперь ведутся слушания заинтересованных сторон относительно принятия окончательного решения о судьбе хладагента R410a.

Заменители используемых для заправки хладагентов

Существуют несколько «взаимозаменяемых» хладагентов, которые изредка встречаются на рынке химии. Например, фреон NU22 («New 22») — один из таких продуктов. Вещество — смесь нескольких химикатов, поддерживающая обработку аналогичную для фреона R410A в отношении утечек и процедуры зарядки.

Не следует пытаться добавить фреон NU22 в существующую систему с хладагентом R22, предварительно не удалив эту марку фреона из системы. Если проигнорировать предупреждение и провести дозаправку, такой вариант неизбежно приведёт к резкому повышению рабочих температур и давлений.

Также, решая задачу — как заправить кондиционер, стоит учитывать, что выбор на заправку фреона NU22 вместо традиционного R22 приведёт к снижению производительности и эффективности системы кондиционирования.

Фреон разный

Часто можно услышать вопрос – а не проще ли заменить фреон R22 на R410A? Ответ однозначный – нет, так как оба хладагента работают с разными маслами, предназначенными для смазывания внутренних частей компрессоров. Как правило, фреон R22 используется совместно с простым минеральным маслом:

  • нетоксичным,
  • безопасным,
  • стабильным.

Вместе с тем, хладагент R410A используется совместно с экзотическим полиоэфирным маслом, применяемым в реактивных турбинных двигателях. Очевидно – используемый в системе кондиционирования воздуха хладагент должен соответствовать типу смазочного масла. Это одна из причин, которые не позволяют заменить R22 на R410A.

Кроме того, масло под хладагент R410A является «ультрагидроскопичным» продуктом

Поэтому необходимо соблюдать осторожность, исключая попадание влаги и водяных паров. Минеральное масло под хладагент R22 является лишь отчасти гигроскопичным продуктом

Соответственно, степень осторожности в отношении загрязнения влагой здесь не столь критична.

Дополнительно следует упомянуть необходимые инструменты:

  • отдельный микронный манометр,
  • производительный вакуумный насос.

Вакуумный насос должен обеспечивать давление в 500 микрон для работы с хладагентом R410A из-за высокой чувствительности этого вещества к влаге.

Видеоролик: как заправить кондиционер начинающим

Видео ниже демонстрирует последовательность шагов всего процесса. Этот видео материал позволяет в деталях изучить процедуру заправки (дозаправки) кондиционера с последующим применением навыка на практике:

Окончательная проверка и диагностика неисправностей

Теперь остается включить автокондиционер и проверить его работу

Здесь обращайте внимание на следующие моменты:

  • убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
  • осмотрите всю систему на факт течей фреона;
  • при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
  • прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к ремонту компрессора;
  • из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Уход за кондиционером

Для правильной эксплуатации автомобильного кондиционера следует соблюдать несколько важных правил:

  1. Включать охлаждение на полную мощность в жаркую погоду необходимо постепенно, опустив на некоторое время (3-5 минут) стёкла передних дверей и проветрив салон. Решётки направляющих дефлекторов на воздуховоде не следует направлять на лобовое стекло.
  2. Если кондиционер не оборудован автоматическим климат-контролем, то после достаточного охлаждения салона включается малый режим с подачей потока в ноги.
  3. В случае перегрева двигателя включать охладитель не рекомендуется. Температура охлаждающей жидкости на показателе приборной доске не должна превышать +100°С.
  4. Чтобы быстро охладить салон, включают внешний приток воздуха на 10 минут, после чего рециркуляцию возобновляют. В противном случае микроклимат обеспечивает повышенную влажность и образование конденсата на стёклах.
  5. Грамотная эксплуатация кондиционера– это закрытые окна и вовремя замененные воздушные фильтры.

Самые распространённые поломки автомобильной климатической установки происходят по причине выхода из строя компрессора, образования коррозии на магистралях и нарушении герметичности. Для профилактики в зимний период его рекомендуют запускать один-два раза в сезон в гаражных условиях при плюсовой температуре. В летнее время следят за внешним состоянием конденсатора (наличие грязи, пыли на трубках радиатора). Полную диагностику конденсатора выполняют в специализированных сервисах с применением дополнительного оборудования.

Оборудование

Для самостоятельной заправки потребуется определенное оборудование:

  1. Метрологическая станция.
  2. Шланги.
  3. Баллон с фреоном для подключения.
  4. Переходник с краном для подключения станции.

Есть и специальный набор для заправки, в который входит баллон с фреоном, шланг с манометром. Его вполне достаточно для заправки системы.

Все это продается во многих автомагазинах. Стоимость данного списка может составить 2000-2500 рублей (самый минимум). Конечно, бывают разные станции и шланги, поэтому цена может быть выше. Все это обойдется дороже, чем заправка на СТО, однако позже использовать данную систему можно для последующих заправок, а они, как известно, требуются часто.

Признаки недостатка хладагента

Если кондиционер служит довольно длительное время, возникает вопрос о необходимости его заправки фреоном. Особенно он становится актуальным при неэффективной работе агрегата. Как только замечена потеря мощности или недостаточное охлаждение кондиционером воздуха в комнате, стоит проверить, нужна ли устройству дозаправка. На недостаточное количество газа в сплит-системе может указывать целый ряд признаков.

  • Самый основной – вентилятор гонит в помещение теплый воздух вместо холодного.
  • Лед на сервисном порте, который находится на внешнем блоке устройства. Обмерзание внутреннего модуля.
  • Безостановочная работа компрессора.
  • Частое отключение кондиционера и выдача ошибки на экране дисплея.
  • На трубках в местах утечки начинает проступать масло.
  • После включения агрегат долго шумит перед тем, как начать процесс охлаждения.

Также стоит учитывать, что с течением времени газ сжимается и может просачиваться сквозь мелкие щели в приборе.
При снижении мощности следует проверить агрегат на загрязнения внутренней части кондиционера. В таком случае достаточно произвести его очистку, и эффективность работы станет прежней.

Фреон представляет собой основной хладагент в современных кондиционерах. Этот газ необходим, чтобы компрессоры кондиционера работали исправно. Именно за счет фреона в конструкции держится необходимая температура, а детали устройства не обмораживаются.

Необходимое оборудование для заправки

Провести заправку климатической системы можно самостоятельно или обратиться за профессиональной помощью. Не самым дешёвым удовольствием будет обслуживание климатического оборудования на станциях, самостоятельная заправка кондиционера автомобиля обойдётся намного дешевле и по качеству не будет уступать услуге, выполненной профессионалом.

Для этой работы потребуется подготовить некоторый инструмент:

  • метрическая станция, которая может быть заменена тест-коннектором, необходима для определения уровня внутреннего давления в системе;
  • краны;
  • шланги;
  • переходники;
  • фреон в баллоне.

Всё чаще можно встретить готовые наборы, которые включают все необходимые инструменты для обслуживания автокондиционера. Стоимость таких наборов колеблется в пределе 30 тыс. рублей. Сумма немалая, поэтому можно поискать варианты с арендой этого оборудования.

Устройство и функции кондиционера

Кондиционер в авто конструктивно напоминает на обычный охлаждающий агрегат. Роль хладагента в нем выполняет фреон.

Автокондиционер состоит из:

  • испарителя;
  • вентилятора;
  • компрессора;
  • клапана управления;
  • конденсатора;
  • магистралей.

Все элементы кондиционера соединены друг с другом и образуют замкнутую систему с магистралями, по которым циркулирует хладагент. В одной фреон перемещается под воздействием низкого давления, во второй – высокого.

Принцип работы:

  1. Компрессор работает за счет двигателя. В нем хладагент сохраняет газообразное состояние.
  2. Хладагент уменьшается в объеме, при этом растет давление и его температура. Он начинает движение по магистрали высокого давления в направлении конденсатора.
  3. Подогретый фреон, попав в конденсатор, резко остывает и принимает жидкую форму. В этом состоянии он направляется к клапану управления, с помощью которого осуществляется регулировка подачи фреона в испаритель. Здесь температура хладагента приводится до необходимого значения.
  4. Испаряющийся хладагент направляется обратно – в компрессор. Затем цикл повторяется.

На заметку! За один год в автокондиционере теряется около 15% фреона.

Функции кондиционера:

  • охлаждение и поддержание благоприятного для человека температурно-влажностного режима;
  • недопущение запотевания стекол кабины;
  • очищение воздуха в салоне авто от неприятных запахов.

Чистка и заправка автомобильных кондиционеров – этап технического обслуживания авто. Эти виды работ можно заказать на любом автосервисе. Если нарушать периодичность сервиса этого специализированного оборудования, оно не будет качественно охлаждать воздух.

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку.

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
Наденьте на патрубок шланг от собранного заправочного устройства.
Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту)

Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
Запустите воздушную рециркуляцию.
Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно)

Начнется закачка фреона.
Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Профилактические меры всегда дешевле ремонта неисправностей

Как и любой узел автомобиля, кондиционер нуждается в обслуживании. Для исправной работы системы недостаточно перезаправить фреон. Периодически нужно мыть радиаторы, конденсатор, менять фильтр-осушитель и дезинфицировать испаритель.

Чтобы предотвратить образование зловонных бактерий на испарителе, после работы кондиционера переводите регулятор температуры на теплый воздух. 1-2 минуты в таком режиме высушат конденсат из испарителя, убрав благоприятную среду для размножения бактерий.

Терморегулирующий вентиль, сеточку дросселирующего клапана, сальник вала компрессора, подшипник шкива, а также уплотнительные резинки по всей системе меняйте по мере их выхода из строя и появления первых признаков неисправности/утечки хладагента.

Полезные советы

Чтобы заправка автокондиционера прошла успешно, а сам он продолжительно работал, рекомендуется прислушиваться к советам специалистов.

Советы по заправке и эксплуатации автомобильных кондиционеров:

  1. При заправке желательно использовать фреон с маслом. О добавке написано на баллоне с хладагентом. Тогда не придется доливать масло в кондиционер, тем более что немногие автовладельцы умеют это делать. Кроме того, велик риск передозировки, которая может вызвать поломку поршневого насоса. В баллоне же масло дозировано.
  2. Если агрегат плохо холодит, а на вентилях или теплообменнике внутреннего блока виден иней, необходима дозаправка.
  3. Чтобы кондиционер прослужил подольше, время от времени промывайте его радиатор.
  4. Зимой, заезжая в гараж, включите кондиционер примерно на 10 минут. Делайте это ежемесячно в течение холодного сезона.

Заправка фреоном требует от автовладельца определенных знаний, умений, а главное – специального оборудования и расходных материалов. Если не надо искать утечку или ремонтировать систему, ничего сложного в этом процессе нет, главное – следовать инструкции и выполнять все этапы последовательно. Если вы неуверены в своих силах, поручите техобслуживание охлаждающего агрегата работникам автосервиса.

Порядок выполнения работ

Итак, для заправки автокондиционера нам понадобится специальный набор. В него входит метрологическая станция, переходник, шланги, краны и баллон с фреоном.

Вместо метрологической станции можно использовать тест-коннектор. Стоимость всего оборудования – около 30 тысяч рублей.

Дальше действуйте в следующей последовательности:

1. Возьмите баллон с фреоном и найдите выпуклую часть с резьбой, которую необходимо проколоть иголкой (переходником).

Если в комплекте переходника нет (такое бывает весьма часто), то его можно приобрести отдельно.

2. Прикручивайте переходное устройство и подключайте к нему шланг.

3. Второй край шланга коммутируйте с метрологической станцией.

4. После сборки оборудования для заправки, проведите калибровку счетчика давления. Сделать это можно с помощью калибровочного колеса, выставив температуру окружающего воздуха.

Сверяться желательно с показателями точного устройства (к примеру, бортового компьютера).

5. Найдите свой штуцер. Сделать это не сложно. У современных автокондиционеров две позиции – высокого и низкого давления. Заправка всегда осуществляется со стороны низкого давления.

Ошибиться здесь невозможно, ведь штуцеры имеют различные диаметры входных отверстий.

Некоторые производители маркируют колпачки различным цветом. К примеру, штуцер низкого давления имеет черный цвет (буква Н), а высокого – синий цвет.

  • 6. Хорошо зачистите пространство вокруг штуцера низкого давления и снимайте колпачок. Помните, что попадание грязи в кондиционер недопустимо.
  • 7. Надевайте сверху шланг.
  • 8. Заводите мотор и раскручивайте его до 1500 оборотов. Если есть помощник – попросите его удерживать педаль газа в одном положении, а если нет – зафиксируйте ее с помощью небольшой палки.
  • 9. Выставляйте рециркуляцию воздуха на максимальный предел, отрывайте кран высокого давления, разворачивайте баллон с фреоном вверх «ногами» и плавно открывайте вентиль.
  • 10. Все время наблюдайте за давлением в системе. Максимальный предел – 285 кПа.
  • 11. Через время в салон начинает идти холодный воздух, а сам шланг на месте стыка со штуцером и вовсе становится ледяным.

Как только температура воздуха достигает 5-7 градусов Цельсия, вентиль можно перекрывать.

В данном случае у нас 10,7 градусов Цельсия, значит нужен еще один баллон.

12. Внимательно посмотрите в окошко фильтра-осушителя. Если пузырьков воздуха нет, то работа выполнена правильно. Вот и все.

Отдельно хотелось бы отметить, что наличие воды и воздуха в системе недопустимо. К примеру, влага может превратиться зимой в лед и перекрыть регулирующий орган ТРВ.

Не стоит забывать, что наличие воды в системе может привести к появлению ржавчины. Опасен для системы и воздух, который имеет совершенно другие свойства, чем азот.

Как следствие, повышается нагрузка на компрессор, и узел может быстрее выйти из строя. Чтобы удалить воздух и воду из системы, перед началом заправки подключается специальный насос. Этот процесс носит название вакуумирования.

Удаляют воздух из системы с помощью специального насоса.

Цена на заправку кондиционера и сопутствующие услуги

  • Базовая проверка автокондиционера на герметичность – 500 рублей
  • Заправка кондиционера: 1000 – 3000 рублей
  • Диагностика кондиционера: 899 – 1500 рублей
  • Промывка радиатора охладителя и устранение неприятного запаха: 1299 – 2000 рублей
  • Замена осушителя кондиционера – от 1500
  • Замена трубки кондиционера – от 900
  • Снятие/установка компрессора кондиционера – от 2250
  • Замена испарителя кондиционера – от 4500
  • Замена радиатора (конденсатора) – от 2250
  • Ремонт компресора – от 1700

На услугу заправки кондиционера авто цена формируется с учетом нескольких параметров, в перечень которых входит объем хладагента, циркулирующего в системе, а также необходимость дополнительного обслуживания (Промывка радиатора охладителя и устранение неприятного запаха). Комплекс работ включает в себя диагностику кондиционера на автоматической станции на предмет крупных утечек с помощью ваккумирования системы, откачивание старого фреона и масла и далее заправку новым фреоном и маслом.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
