Адсорбер (абсорбер): что это такое в машине

Признаки неисправности адсорбирующей системы.

Большинство проблем адсорбирующей системы возникает при неисправности электромагнитного клапана. Он открыт либо закрыт соответственно при запуске или остановке двигателя. Нормально работающий электромагнитный клапан никак не даёт о себе знать. Его неисправность, когда продувка системы не осуществляется, а давление в баке не сбрасывается, грозит серьёзными поломками других частей автомобиля.

Неполадки с адсорбером, как правило, сопровождаются следующими признаками:

• через 5-10 минут после прогрева двигателя начинают «плыть» обороты;
• при нажатии педали газа на холостом ходу при запущенном двигателе последний ведёт себя так, как будто заканчивается топливо, вплоть до полной остановки;
• при движении автомобиль не развивает полную мощность, по ощущениям работает на 80-90% от максимальной;
• датчик топливного бака показывает неверные данные, иногда может быть «полным» или, наоборот, «пустым»;
• во время открытия бака во время заправки слышен свистящий звук, словно ёмкость всасывает воздух из окружающей среды;
• присутствует явно завышенный расход бензина;
• иногда при непрогретом моторе абсорбер стучит, звук легко спутать со стуком клапанов двигателя.

При наличии перечисленных выше признаков электромагнитный клапан необходимо проверить. Неисправный компонент следует заменить. Стоит деталь недорого и меняется достаточно легко даже своими силами.

Признаки неисправности адсорбирующей системы не всегда связаны лишь с неполадками электромагнитного клапана. Очень часто забивается непосредственно фильтр-банка с угольным порошком. Если необходимо, деталь меняют либо разбирают и чистят (сушат), восстанавливая её фильтрующие свойства.

Принцип действия адсорбера

Чтобы понять, где он расположен и как ремонтироваться аппарат продувки, нужно знать принцип работы устройства и всей системы. Само устройство абсорбер заполнено активированным углем, который поглощает вредные вещества.

EVAP ловит газы от сгоревшего горючего следующим образом:

1. Пары топлива попадают в сепаратор. Происходит конденсация. Образовавшиеся капли стекают в бак.
2. Те пары, которые не превратились в конденсат, перетекают в абсорбер. Здесь вредные вещества, которые они содержат, поглощаются активированным углем.
3. Происходит накопление газов. А когда запускается двигатель, то они подаются во впускной коллектор.
4. Поглощение происходит при не работающем моторе.
5. Когда же двигатель заводится, то в действие вступает этот самый клапан. Он обеспечивается приток воздуха снаружи.
6. Вместе со струей воздуха, накопленные газы в адсорбере, поступают снова в двигатель.
7. Здесь они проходят еще одно сжигание.
8. Теперь эти пары поступают в выхлопную систему.

Таким образом, аппарат продувки абсорбера создает вентиляцию механизма. Правильная работа прибора бесшумна. В холодное время года на некоторых машинах водитель может слышать стрекотание. Это так работает устройство.

При любой неисправности автолюбитель будет слышать стуки, скрежет, цокот и винить во всем неисправный двигатель. На самом деле проблема может быть в аппарате продувки. Бывает выходит из строя датчик продувки.

Внимание! Чтобы собственноручно не нарушить работу системы вентиляции эксперты не рекомендуют заправлять автомобиль по горлышко бензобака. А также рекомендуется вовремя вынимать пистоле из бензобака на заправках

Для чего нужен адсорбер

Экологические стандарты предусматривают ограничение выхлопных газов, которые выбрасываются в атмосферу транспортными средствами. С каждым годом нормы ужесточаются. Производителями автомашин были придуманы специальные устройства, которые защищают природную среду от отработанных газов из двигателей внутреннего сгорания.

Такие устройства называются адсорбер. Хотя правильно звучит как «Абсорбер» от латинского слова «Absorbeo» – «поглощать». Эти приборы устанавливаются на бензиновые моторы всех транспортных средств.

Так выглядят адсорберы для различных марок автомобилей:

Адсорбер ВАЗ

Адсорбер Audi

Адсорбер Toyota

Новичков автовладельцев часто интересует, где стоит система EVAP. Так называется оборудование, которое устанавливается в автомобили и является уловителем вредных паров. В него входит клапан абсорбера.

Клапаны адсорбера различных моделей:

Клапан адсорбера Тойота

Клапан адсорбера Ауди

Клапан адсорбера ВАЗ

EVAP расшифровывается, как Evaporation Emission. На русском означает систему вентиляции бензобака. Происходит от латинского слова – Эвапорация или испарение.

Внимание! Адсорбер – второстепенный узел в двигателях автомобилей. Но его поломка негативно сказывается на моторе и его комплектующих

Эксперты советуют при появлении признаков неисправности этого аппарата обратиться в сервис-центр по ремонту машин.

Назначение и принцип работы клапана продувки адсорбера

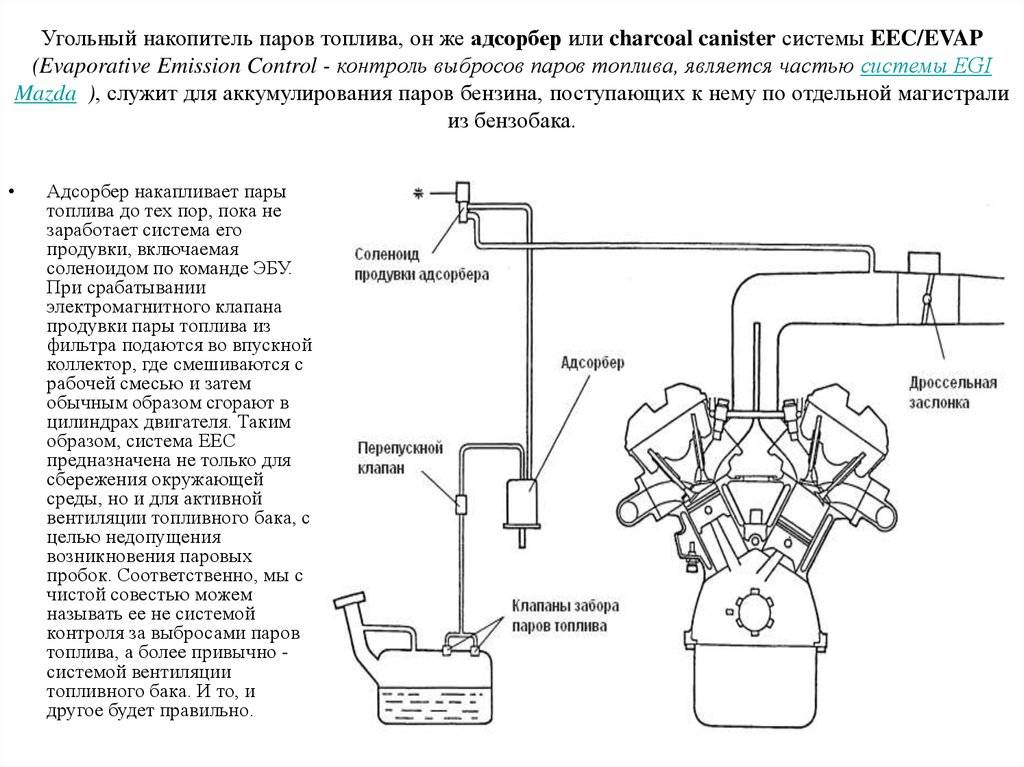

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

• Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
• Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
• Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Неисправности, проверка и ремонт

Система вентиляции очень надёжна, но проблемы встречаются и здесь. В основном они связаны со старением деталей, может нарушаться герметичность магистралей, корпуса или происходить нарушения в работе клапана продувки. При этом наблюдаются как внешние признаки неисправности адсорбера, так и замеченные системой изнутри, с высвечиванием сигнала ошибки на приборной панели, запоминанием её кода и переходом в аварийный режим.

1. Как правило, первым проявлением становится нестабильная работа двигателя после прогрева, когда должна начаться продувка, но этого по каким-то причинам не происходит. Возникает либо подсос дополнительного воздуха, что ведёт к увеличению оборотов, поскольку этот воздух не учтён расходомером, либо наоборот, система предполагает выдачу смеси со стороны клапана в коллектор, но его нет, двигатель не реагирует как ожидалось.
2. Изменение состава смеси вызовет провалы в работе двигателя, особенно в момент перехода от холостых оборотов к средним. Эти же нарушения приводят к тому, что почти всегда сопровождает проблемы с системой питания — падает тяга, и увеличивается расход. Причём диагносты часто забывают про адсорбер и пытаются искать неисправность в другом месте.
3. Для уточнения причин блок управления выдаёт коды ошибок, они обычно сосредоточены в диапазоне от P0440 до P0455. Программа сканирования всегда расшифрует коды и намекнёт, где искать неисправность.

Методика, как проверить адсорбер, достаточно проста. Прежде всего, надо убедиться в герметичности корпуса, создавая разрежение последовательно на каждом из патрубков, перекрывая прочие. Затем исключается засорение воздушного шланга, который работает не в самых лучших условиях по пыли и грязи, особенно если он был сорван со своего штатного места.

Клапан продувки проверяется тем же методом, на разрежение. Обычно клапаны нормально закрыты, то есть они не должны пропускать воздух, если на него не подаётся питание. И наоборот, когда на разъёме есть сигнал, клапан открывается с характерным щелчком. При нормальной работе в режиме модулирования он должен издавать хорошо слышимый треск. Особенно удобно проверять клапан, подключив к диагностическому разъёму адаптер под управлением программы, позволяющей изменять частоту управляющего сигнала. Зависшие в одном положении и закисшие, или утратившие быстродействие из-за износа и загрязнения клапаны могут реагировать на одиночные срабатывания, но не работать со штатной частотой. Ремонтировать клапаны смысла нет, они недорого стоят, их проще и надёжней менять на новые.

Сам адсорбер обойдётся несколько дороже, особенно если это не простейшее изделие неизвестного производителя, а полноценный прибор со способностями оригинала. Но заменить его придётся, система вентиляции бака настолько глубоко интегрирована в питание автомобиля, что введение в неё изменений, всевозможных заглушек и обходов может обойтись значительно дороже. Куда спокойней установить новые детали, заменить клапан и шланги, после чего забыть о вентиляции на долгое время. К тому же всё, что касается системы питания, то есть бензина, обладает большой пожароопасностью, экономия тут недопустима. Разрушение «левого» адсорбера, наполненного концентрированными парами в горячем подкапотном пространстве, может уничтожить автомобиль.

Ответ на поставленный ранее вопрос, что такое адсорбер в автомобиле и для чего он нужен, можно дополнительно прояснить в приложении к конкретному автомобилю. Конструкции различаются значительно, возможно какие-то узлы в обзоре и не освещены. Но они имеют второстепенное значение, сами физические принципы, положенные в основу экологичности хранения запаса топлива в автомобиле, для всех машин примерно одинаковы.

Проблемы с продувочным клапаном

Наиболее распространенная проблема с клапаном продувки — это когда он заклинивает или закрывается не полностью. Это может привести к включению «Check Engine».

В некоторых автомобилях заклинивший продувочный клапан может вызвать затруднения при запуске сразу после заправки: в течение первых нескольких секунд двигатель может работать неровно и дергаться.

Проблемы с КПА распространены во многих автомобилях. В некоторых моделях Hyundai начала 2000-х годов (Elantra, Santa Fe, Tucson, Tiburon) часто случается заклинивший продувочный клапан, вызывающий код ошибки P0441.

Подобные проблемы довольно распространены во многих европейских автомобилях, включая Audi и Volkswagen. В некоторых автомобилях Mazda неисправный клапан может вызывать код P0446 и другие коды EVAP.

Клапан продувки не очень дорогой и его легко заменить.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения

• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

(32 голосов, средний: 4,47 из 5)

Любой двигатель внутреннего сгорания — это источник выбросов вредных веществ в окружающую среду. Придумываются новые и совершенствуются старые методы уменьшения вредных выбросов. Класс экологичности сегодня — это репутация автопроизводителя. Например, для того, чтобы соответствовать классу по экологичности двигателей Евро 3, в конструкции автомобиля должно быть установлено улавливающее устройство, которое обеспечит меньший выброс СО2.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрашивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

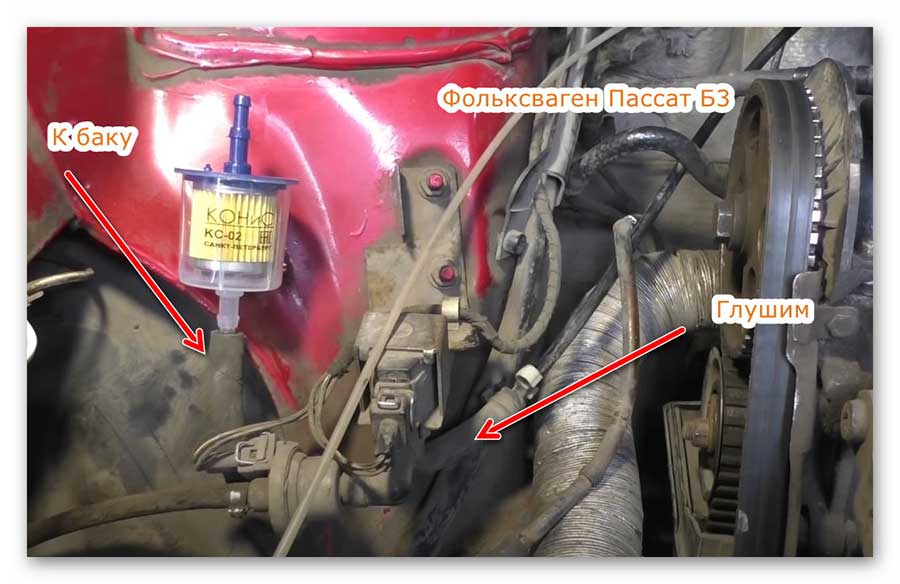

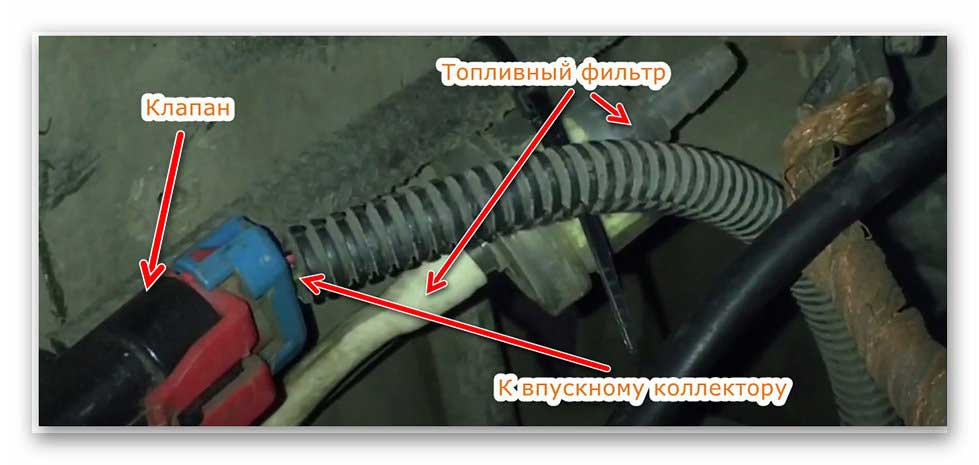

4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

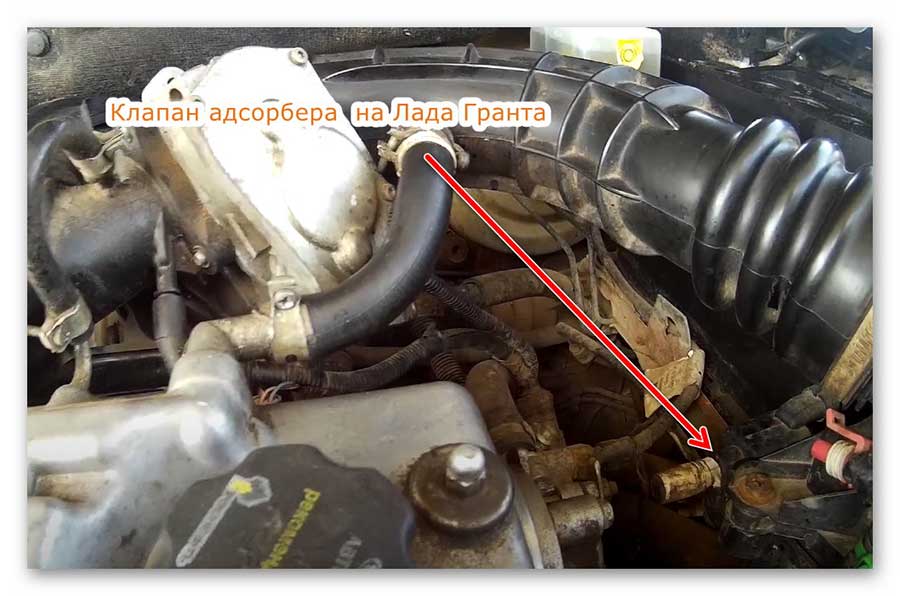

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

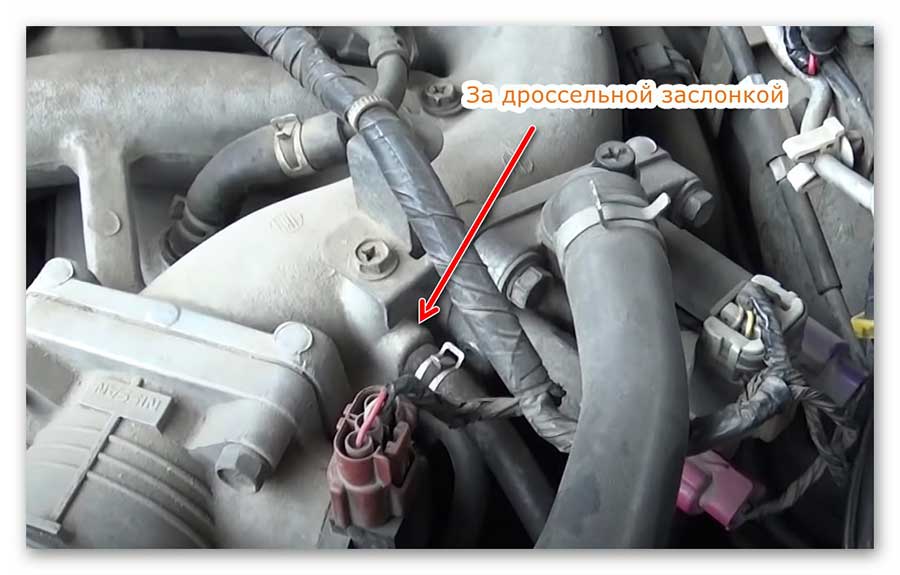

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветился на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Недостатки устройства

Несмотря на то, что поглотитель имеет на борту практически всякий продающийся на рынке автомобиль, это совершенно не значит, что он лишен недостатков:

• Габариты устройства достаточно значительные, из-за чего оно занимает довольно большое полезное пространство в передней части машины;
• Существенная дороговизна установки. Поставить данный прибор на старый автомобиль – достаточно дорогое удовольствие, которое вряд ли может окупить некоторая экономия топлива. Все входящие с конвейера автомобили включают плату за поглотитель в качестве наценки к стоимости.
• В среде автолюбителей распространено мнение, что аппарат «душит» двигатели внутреннего сгорания и значительно снижает динамику машины. Также якобы падают обороты и время отклика педали газа. Все это, однако, не находит никакого подтверждения в современных исследованиях.
• В случае поломки водителю стоит срочно поехать в ближайший техцентр, иначе сломанный абсорбер доставит немало хлопот. Самое малое, с чем придется столкнуться – падение мощности двигателя. В запущенных случаях ломается топливный насос. Кроме того, известны случаи аварий от вылетевшей на большой скорости крышки бензобака под давлением паров.

Чистка адсорбера своими руками, проверка клапана адсорбера и его регулировка

Обратите внимание, если причина сбоев в работе ДВС именно в проблемах с адсорбером, запрещено удалять данный элемент или подключать шланг от мотора и шланг от бака напрямую, минуя систему. В противном случае создаваемое от двигателя разрежение может повредить бак,  топливо попадет в двигатель и т.д

Также если убрать клапан, ЭБУ двигателя сразу покажет ошибку, мотор перейдет в аварийный режим работы и т.д

В противном случае создаваемое от двигателя разрежение может повредить бак,  топливо попадет в двигатель и т.д. Также если убрать клапан, ЭБУ двигателя сразу покажет ошибку, мотор перейдет в аварийный режим работы и т.д.

Наиболее правильным и дорогим вариантом является замена адсорбера. Если же владелец по той или иной причине не имеет возможности приобрести данный элемент, можно попробовать очистить старый.

В ряде случаев, если адсорбер забит, его можно почистить. Для этого достаточно снять колбу и аккуратно разобрать. Внутри находится уголь (адсорбент).

Далее уголь можно высыпать и прогреть его в духовке, постепенно повышая температуру. Следует быть готовым к тому, что при нагреве будет слышен сильный и неприятный запах, также уголь начнет дымить.

Уголь нужно медленно нагреть, сначала до 100 градусов Цельсия, затем прогреть около часа. Далее уголь из адсорбера разогревается до 300, после чего выдерживается до того момента, ока не исчезнет запах. В процессе «прожарки» также уголь нужно время от времени перемешивать.

После окончания прогрева следует оставить уголь в духовке и выждать, пока он не остынет. Снятые ранее с корпуса сетки и губки, а также резинки (предварительно почищенные), ставятся на место,  затем уголь засыпается обратно в корпус адсорбера. Кстати, старые губки можно заменить на новые, изготовив их из подручного синтапонового материала.

Если рассматривать клапан адсорбера, данный элемент отвечает за вентиляцию и направляет топливный конденсат в двигатель. При этом нельзя исключать вероятность поломки клапана продувки адсорбера.

В норме клапан издает характерные щелчки, которые слышно на ХХ или когда на улице понижена температура воздуха. Щелчки указывают, что система поглощения паров работает (щелкает клапан адсорбера). Если резко нажать на педаль, звук останется таким же, то есть независимо от оборотов мотора.

Если же клапан стучит сильно, это может указывать на необходимость его регулировки. Регулировать нужно регулировочным винтом, который следует  проворачивать на 0.5 оборота. Если перетянуть, ЭБУ может выдать ошибку.

Если же клапан продувки адсорбера дает сбои в работе, это можно выявить путем диагностики ошибок или механической проверкой работы клапана. Как правило, часто имеют место повреждения по электрической части, при этом в памяти ЭБУ фиксируются соответствующие ошибки.

Принцип работы адсорбера в автомобиле: система EVAP

Прежде всего, нужно понять, что «абсорбер» это решение, которое предполагает поглощение всем объемом, тогда как «адсорбер» предполагает распределение по поверхности. Если точнее, ошибочно называть устройство для поглощения паров топлива «абсорбер» (absorber) или фильтр абсорбера в автомобиле.

На самом деле, если речь заходит о том, что такое абсорбер в машине, тогда нужно отметить, что в авто стоит «адсорбер» (adsorber), так как «абсорбер» использовать для решения поставленной перед этим устройством задачи попросту нельзя.

Итак, еще раз отметим, в автомобиле устройство правильно называется АДсоребр, клапан адсорбера и т.д. Идем далее. Установка адсорбера является обязательной для современных авто. Более того, адсорбер в машине должен стоять согласно законам многих стран, где действует стандарт Евро 2 и выше.

При этом каждый автовладелец должен знать назначение адсорбера, устройство, а также характерные и распространенные признаки его неисправности. Если просто, адсорбер в автомобиле это угольный фильтр, который не позволяет парам бензина из бака попадать в атмосферу.

Результатом его работы становится отсутствие запаха бензина (особенно летом) возле авто и в салоне, лучшая экологичность, повышение безопасности и т.д. Общее устройство адсорбера включает в себя следующие элементы:

• сепаратор паров бензина;
• адсорбирующий элемент в виде емкости с адсорбирующим веществом;
• вентиляционный клапан;
• электромагнитный клапан продувки адсорбера, который стоит между адсорбером и впускным коллектором;
• шланги и трубопроводы, соединяющие адсорбер с бензобаком, впускным коллектором и атмосферой.

Если просто, вся система EVAP работает следующим образом:

• Когда мотор заглушен, в топливном баке происходит испарение бензина, пары поднимаются и накапливаются у горловины;
• Возле горловины установлен сепаратор, отделяющий жидкую составляющую, которая оседает в виде конденсата и далее по отдельным трубками стекает обратно в бензобак;
• Оставшиеся пары, не осевшие в сепараторе, через пароотвод попадают в адсорбер, где и собираются на поверхности адсорбента.
• После запуска ДВС и при выходе на определенные обороты мотора срабатывает электромагнитный клапан продувки адсорбера. Данный клапан не работает, когда мотор находится в режиме холостых оборотов.

• Далее через вентиляционный клапан за счет разрежения на адсорбирующий элемент подается воздух (между впускным коллектором и атмосферой), что позволяет реализовать продувку адсорбера.
• Затем воздух, а также пары бензина из адсорбера поступают во впускной коллектор и далее в камеру сгорания двигателя. ЭБУ мотором учитывает данную особенность, корректируя рабочую топливно-воздушную смесь.
