Автомобильные аккумуляторы – изучаем элемент питания машины

Общие требования

Маркировка батарей зависит не только от производителя, но и типа устройства. Это связано с тем, что для установки на спецтехнику, легковые и грузовые авто устанавливаются разные АКБ. Кроме этого, на маркировку аккумулятора автомобиля влияет и страна, в которой он используется.

На батареях в обязательном порядке должна быть указана следующая информация:

  1. Название производителя.
  2. Номинальный показатель напряжения.
  3. Емкость аккумулятора.
  4. Тип устройства, который может указываться в соответствии с требованиями сразу нескольких стандартов.
  5. Количество элементов питания, установленных в корпусе батареи.
  6. Дата выпуска, и чаще всего эта информация зашифрована.
  7. Полярность контактов.
  8. Предупреждающие символы, число которых зависит от изготовителя.

Основные стандарты маркировки

Автолюбители должны понимать расшифровку маркировки аккумуляторов, соответствующую нескольким стандартам.

Кроме батарей отечественных производителей, на рынке присутствуют американские, европейские и азиатские.

Их обозначение имеет некоторые нюансы, которые необходимо знать.

Отечественные батареи

В России маркировка АКБ регламентирует ГОСТ 959-91. Она имеет вид «А Б С Д».

Входящие в ее состав литеры расшифровываются следующим образом:

  • А – число элементов питания, входящих в состав батареи;
  • Б – тип АКБ;
  • С – емкость прибора;
  • Д – материал, из которого изготовлен аккумулятор.

В качестве примера можно взять маркировку 6СТ-60 АПЗ.

Надпись позволяет узнать, что это стартерная батарея, емкость которой составляет 60 А*ч.

Рекомендуем:  Маркировка и дата выпуска аккумулятора Varta

  • Она содержит шесть элементов питания (банок).
  • Последние три цифры указывают на конструктивные особенности аккумулятора:
  • А – общая крышка;
  • П – сепаратор изготовлен из полиэтилена;
  • З – батарея залита и заряжена.

Показатель пускового тока в отечественном стандарте не входит в основную маркировку и обычно указывается отдельно.

Европейский стандарт

Производители из Европы используют обозначения в соответствии с немецким стандартом DIN либо международным ETN.

В результате некоторые параметры совпадают, а часть отличается. Согласно требованиям DIN, обозначение батареи состоит из пяти цифр (560 19), а в соответствии с ETN – имеет девятизначный код (560 059 042).

В каждом из этих стандартов первые три цифры обозначают номинальный показатель емкости АКБ. Определить его значение можно, вычитая из трехзначного числа 500. Таким образом, маркировка автомобильных аккумуляторов 560 19 (DIN) и 560 059 042 (ETN) показывает, что их емкость составляет по 60 А*ч.

Две или три следующих цифры, в зависимости от стандарта, указывают на конструктивное исполнение батареи. ETN предполагает наличие еще одной тройки цифр, обозначающих показатель тока «холодной прокрутки». Для определения этого значения цифры необходимо умножить на 10. В приведенном примере (560 059 042) показатель тока составляет 420 А.

Американский и азиатский стандарты

Азиатские производители используют для обозначения своих продуктов стандарт JIS. Следует признать, что система маркировки довольно сложная, но автовладельцам следует разобраться со всеми нюансами.

Обозначение АКБ азиатских компаний состоит из 6 символов, например, 75В24L:

  1. Первые две цифры показывают емкость батареи, но номинальный параметр необходимо умножить на специальный коэффициент.
  2. Литера говорит о форме устройства и соотношение его размеров.
  3. Две следующие цифры указывают на длину аккумулятора в сантиметрах.
  4. Последняя литера показывает расположение клеммы «минус» и может иметь лишь два значения – L или R.

Рекомендуем:  Срок хранения аккумулятора до начала эксплуатации

Чтобы разобраться в маркировке азиатских АКБ, стоит воспользоваться таблицей:

Американские компании чаще всего используют для обозначения стандарт SAE, но возможны иные варианты. Чаще всего маркировка этих продуктов содержит одну литеру и пять цифр, например, А34650.

Расшифровывается она следующим образом:

  1. Буква обозначает тип батареи.
  2. Две следующие цифры показывают размеры агрегата.
  3. Последние цифры – номинальное значение тока «холодной прокрутки» в амперах.
  1. Также на АКБ указывается дата ее выпуска и проще всего расшифровываются обозначения отечественных компаний — первые две цифры показывают месяц, а последние — год производства.
  2. С датой выпуска импортной продукции разобраться значительно сложнее, так как все производители используют собственное обозначение.
  3. Эта маркировка может включать в себя не только месяц и год, но также завод, тип заказа и даже номер конвейера.

Дата изготовления АКБ

Еще один очень важный критерий, который следует учитывать, делая выбор автомобильного аккумулятора, — дата его производства. Настоятельно рекомендуется покупать батарею, которая пролежала в магазине не больше, чем полгода, начиная с указанной на корпусе даты ее производства.

Дело в том, что любой аккумулятор со временем разряжается, и его емкость может значительно упасть. Даже в том случае, если он не используется, а просто лежит долгое время где-нибудь на складе. К тому же, не всегда соблюдаются должные условия хранения, и может получиться так, что разряд выбранной батареи окажется слишком большим.

Если с даты фактического производства аккумулятора прошло больше полугода, и он лежит в магазине, например, года два, покупатель имеет полное право просить у продавца существенную скидку на такой товар. И, разумеется, проверить АКБ нагрузочной вилкой. Можно приобрести такой аккумулятор со скидкой 20-30%. Но лучше всего поискать более «свежий», потому что такие батареи берут, обычно, перед планируемой продажей автомобиля.

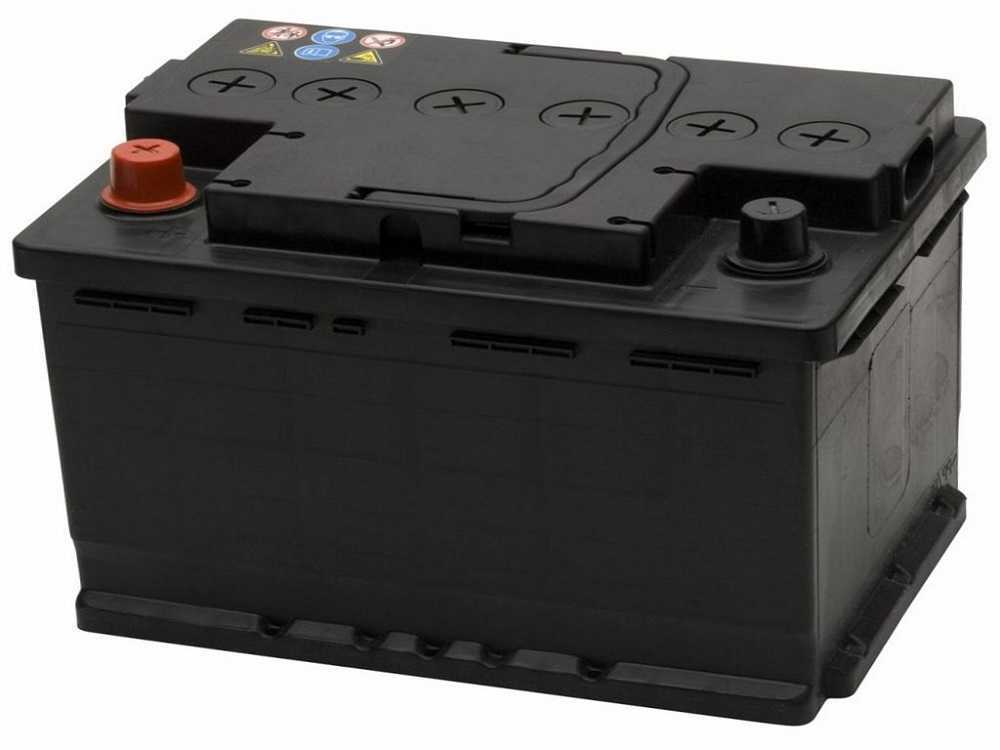

Что такое аккумулятор и для чего он нужен в автомобиле?

Автомобильный аккумулятор, так же как генератор, служит в качестве источника электроэнергии и выполняет следующие функции:

  • снабжает током стартер, когда запускается двигатель;
  • питает включенный потребитель при работе генератора;
  • участвует в переходных процессах, которые требуют высокого напряжения;
  • способствует сглаживанию пульсирующего тока.

Свинцово-кислотные аккумуляторы в легковых машинах отличаются по типу. С течением времени устройства совершенствуются. Одна батарея включает в себя 6 отдельных аккумуляторов, соединенных последовательно. Корпус у таких элементов сделан из полипропилена, он устойчив к воздействию кислот.

Один из таких мини-аккумуляторов включает в себя несколько положительных и отрицательных электродов. Назначение сепаратора – изоляция электродов, имеющих противоположную полярность. Каждый отдельный электрон сделан из свинца или свинцово-кальциевого сплава.

У АКБ такого типа низкий уровень заряда. У гибридных АКБ более простая конструкция. Чтобы электроды имели повышенную устойчивость к коррозии, в свинец добавляется незначительное количество олова. Структура электродов напоминает решетку. Каждый находится в электролите – растворе серной кислоты (или геле).

Параметры маркировки

Шифр маркировки будет зависеть не только от страны производителя, но и от типа батареи. Разные аккумуляторы применяются для разных целей. Есть стартерные батареи, которые предназначены для использования в автомобилях. Есть более мощные, сухозаряженные и другие. Все эти параметры должны указываться для покупателя.

Маркировка АКБ

Как правило, маркировка должна содержать следующую информацию:

  • название и страну производителя;
  • емкость аккумуляторной батареи;
  • номинальное напряжение, ток холодной прокрутки;
  • тип АКБ;
  • дата и год выпуска;
  • количество элементов (банок), находящихся в корпусе батареи;
  • полярность контактов;
  • буквенные символы, которые показывают такие параметры, как заряженность или обслуживание.

Каждый стандарт имеет свои общие черты, но и свои особенности

Например, очень важно уметь прочитать дату изготовления. Ведь аккумулятор должен храниться в особых условиях и при определенной температуре

Неправильное хранение может сказаться на качестве батареи. Поэтому лучше выбирать свежие аккумуляторы с полной зарядкой.

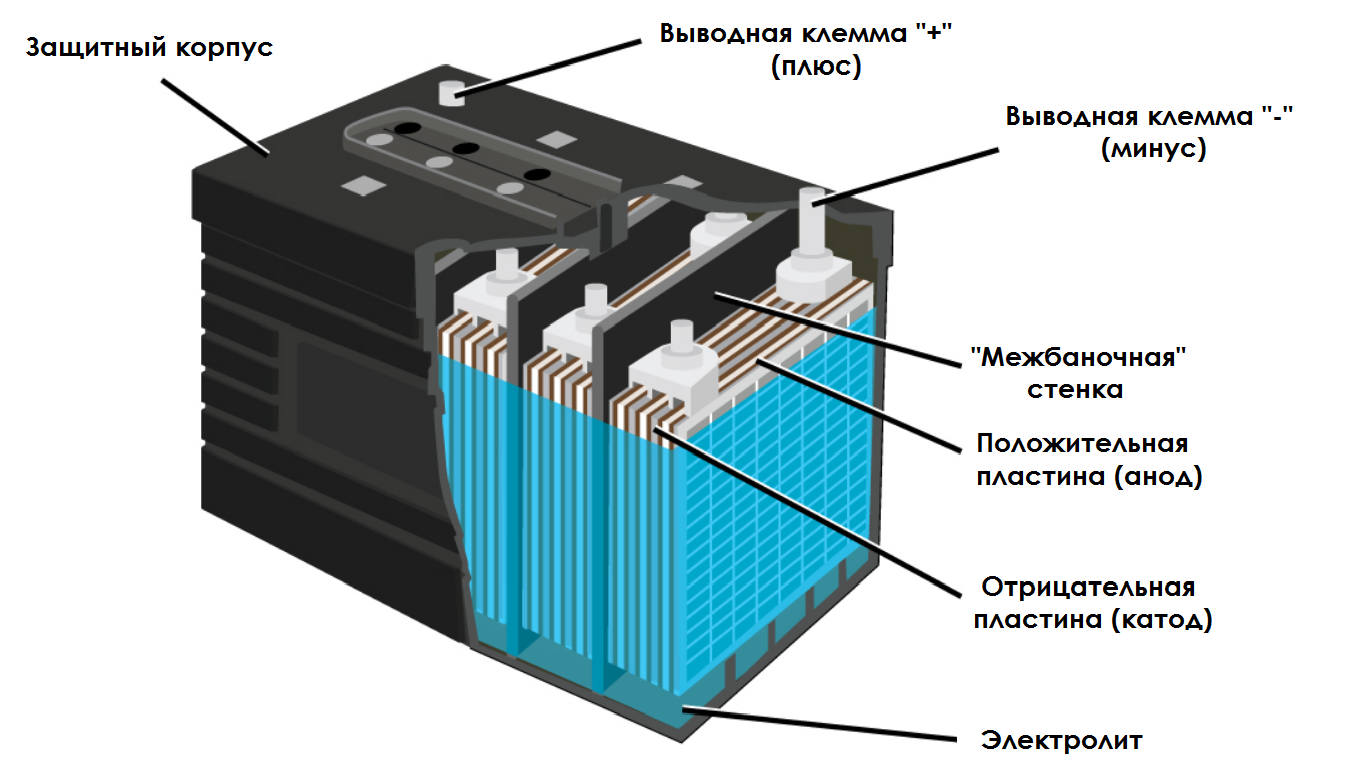

Устройство и электрохимические типы

Главный принцип работы АКБ – постоянная химическая реакция для накопления, отдачи и восстановления электрического тока. Наиболее популярная и востребованная схема – погруженные в водный раствор серной кислоты (электролит) металлические пластины, изготовленные из губчатого свинца (Pb) и его диоксида (PbO2).

Они чередуются и физически разделены сепараторными перегородками. Диоксид свинца обладает сильными окислительными свойствами, изначально несет положительный заряд (анод) и обеспечивает стабильную отдачу энергии под нагрузкой. Отрицательно заряженный свинцовый электрод (катод) поддерживает общую реакцию электролитического растворения металлов и способствует эффективному восстановлению емкости при подключении зарядного тока.

Важно знать, что стандартная автомобильная батарея на 12В – это комплектное устройство, которое состоит из 6 самодостаточных аккумуляторов по 2В («банок»), которые последовательно соединены в единую энергосистему для получения суммарного напряжения. Выход из строя одного элемента нарушает общую работоспособность. Обслуживаемые модели дополнены крышками на каждой банке для контроля уровня электролита и долива воды

Малообслуживаемые изготовлены по технологиям SMF (герметично запечатанный) и VRLA (клапан для стравливания избыточного давления)

Обслуживаемые модели дополнены крышками на каждой банке для контроля уровня электролита и долива воды. Малообслуживаемые изготовлены по технологиям SMF (герметично запечатанный) и VRLA (клапан для стравливания избыточного давления).

Маркировка аккумуляторных батарей

Рисунок 15 – Маркировка аккумуляторных батарей: 1 – обозначение типа батареи, 2 – товарный знак завода-изготовителя, 3 – номинальная емкость, А·ч, 4 – ток холодной прокрутки, А, 5 – номинальное напряжение, В, 6 – дата изготовления, 7 – масса батареи, кг, 8 – обозначение полярности, 9 – знаки безопасности, 10 – уровень электролита

Согласно ГОСТ Р 53165-2008 обозначение типа батареи включает:

  1. – цифра, указывающая число последовательно соединённых аккумуляторов в батарее (3, 6 или 12)
  2. – буквы, характеризующие назначение батареи по функциональному признаку (СТ – стартерная)
  3. – число, указывающее номинальную ёмкость батареи в ампер-часах (55)
  4. – буквы, обозначающие конструкторско-технологическое исполнение (N – с нормальным расходом воды, L – с малым расходом воды, VL – с очень малым расходом воды, VRLA – с регулирующим клапаном)

На батареи наносят символы безопасности (таблица 1).

Таблица 1 — Символы безопасности

СимволРасшифровка
Соблюдайте инструкцию
Опасно. Едкие и коррозионные вещества
Запрещается пользоваться открытым огнем и курить
Пользуйтесь защитными очками
Хранить вдали от детей
Взрывоопасно
Запрещается выбрасывать с бытовыми отходами
Символ переработки

Разновидности батареек

Второе на что смотрим – это сокращенное обозначение эл.химической системы, которая используется внутри банки.

Одноразовая батарейка:

Alkaline (щелочные) – самые популярные

Zinc Carbon (цинк-карбоновые) – уже почти не применяются

Lithium (литиевые) – хорошие, но редкие и дорогие

Аккумуляторные:

Ni-Cd (никель-кадмиевые)

Их можно длительно хранить разряженными без ущерба для самих элементов.

Ni-Mh (никель-металлогидридные)

Наиболее “ходовые”. У них слабый эффект памяти, приемлемое соотношение цена-емкость + их можно эффективно использовать на морозе.

Самый лучший вариант это не просто Ni-MH, а LSD Ni-MH (черные Panasonic Eneloop, ранее – Sanyo), т.е. с низким саморазрядом. Они реально долго держат заряд, и очень часто попадаются с ёмкостью, выше заявленной производителем.

Просто не верится, что капиталистическая Япония разработала такой социалистический продукт Подробнее

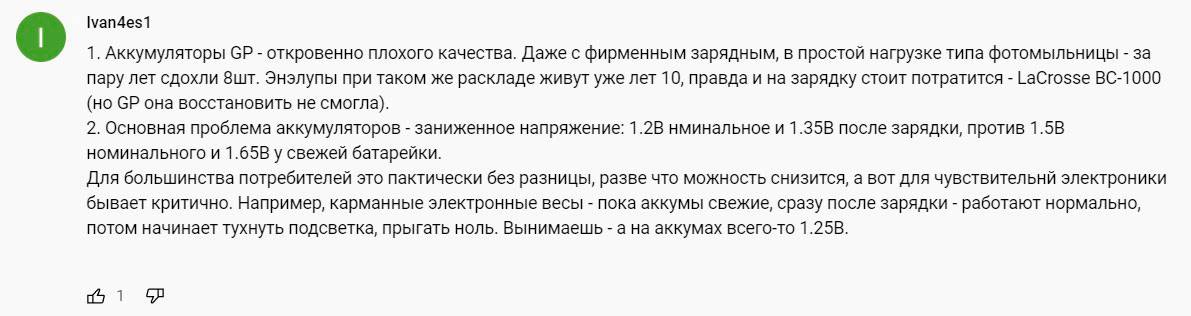

Раньше одними из лучших считались GP (оранжево-зеленые). Они хорошо раскручивали свой бренд и держали качество в 2006-2007г.

После чего, все сильно изменилось и даже серия с низким саморазрядом RE-eco не особо спасла ситуацию.

Ni-Zn (никель-цинковые)

У этих напряжение даже выше, чем в обычных батарейках – 1,6В. Однако при этом они имеют массу недостатков:

небольшой ресурс заряд-разряд (200-300 циклов)

высокое напряжение после заряда (может достигать 1.9 вольта на один элемент, что губительно для некоторых приборов)

для заряда требуется специальное зарядное устройство и желательно не дешёвое (дешёвое быстрее сократит ресурс аккумулятора)

не любят глубокий разряд (теряют ёмкость) + не любят перезаряд (выходят из строя)

не любят подзаряд не до конца заряженного элемента (теряют ёмкость)

для максимального использования ресурсов элемента, нужно заряжать его на 90% от заявленной ёмкости

реальная ёмкость почти в два раза ниже, чем у таких же Ni-MH элементов

на практике уже через год активного использования 30% аккумуляторов выходят из строя

очень много подделок, которые проживут ещё меньше

Российская

Отечественные производители наносят маркировку не просто по общепринятой договорённости – правительством введён ГОСТ, который строго определяет, в каком порядке и какие данные должны быть нанесены на аккумулятор.

Маркировка АКБ

Согласно ГОСТ на автомобильном аккумуляторе должны быть нанесены следующие обозначения в соответствующем порядке — примером послужит 6СТ60АП3 – при расшифровке, это будет значить:

  1. Обозначает, какое количество банок имеет выбранный аккумулятор (6).
  2. Определяет назначение АКБ, и позволяет подобрать подходящий. Для автомобилей должно стоять значение СТ – стартерная батарея.
  3. Третья цифра обозначает ёмкость АКБ (60);
  4. Последняя группа в обозначении (АП3), указывает на исполнение батареи.

Маркировка даты выпуска аккумулятора

Принцип работы аккумуляторной батареи (АКБ)

Автомобильная батарея использует движение заряженных частиц, чтобы выработать электричество. В АКБ происходит два разных процесса, благодаря чему можно использовать источник питания на протяжении долгого времени:

  • Разряд батареи. В этот момент активное вещество окисляет пластину (анод), что приводит к выделению электронов. Эти частицы направляются ко второй пластине – катоду. В результате химической реакции выделяется электричество;
  • Заряд батареи. На этом этапе происходит обратный процесс – электроны превращаются в протоны и вещество переносит их обратно – от катода к аноду. В результате пластины восстанавливаются, благодаря чему возможен процесс последующей разрядки.

Типы маркировки АКБ

Маркировка аккумуляторов делятся на несколько типов, и для каждой страны введено свой порядок расположения цифр. Но при любом расположении цифр на батареях указана информация, о:

Расшифровка маркировки АКБ

  • Ёмкости;
  • Напряжении;
  • Фирме-изготовителе;
  • Дата (год выпуска);
  • Полный вес;
  • Полярности;
  • Уровне электролита;
  • Токе холодной прокрутки (далее ТХП).

При расшифровке, потенциальный покупатель получит информацию о выбранном аккумуляторе с изделия, и будет возможность проверить слова консультанта, а это означает, что «нечистым на руку» продавцам не получится обмануть клиента.

Маркировка АКБ делится на 4 типа.

Маркировка дата выпуска аккумуляторов у разных производителей

Знать дату выпуска аккумулятора очень важно. От этого во многом зависит производительность устройства

Здесь как с продуктами в магазине – чем свежее, тем лучше.

Разные производители по-разному подходят к указанию даты производства. Иногда, чтобы ее узнать, нужно очень хорошо разбираться в обозначениях. Разберем несколько популярных марок и их обозначение даты.

Berga, Bosch и Varta

Эти марки имеют единый способ обозначения даты и другой информации. Например, может указываться значение H0С753032. В нем первая буква указывает завод-производитель, вторая – номер конвейера, третья – тип заказа. Дата зашифрована в четвертом, пятом и шестом символе. “7” – значит последняя цифра года. В нашем случае это 2021 год. Следующие две соответствуют определенному месяцу. Это могут быть:

  • 17 — январь;
  • 18 — февраль;
  • 19 — март;
  • 20 — апрель;
  • 53 — май;
  • 54 — июнь;
  • 55 — июль;
  • 56 — август;
  • 57 — сентябрь;
  • 58 — октябрь;
  • 59 — ноябрь;
  • 60 — декабрь.

В нашем примере дата производства – май 2021 года.

A-mega, FireBull, EnergyBox, Plazma, Virbac

Пример маркировки – 0581 64-ОС4 127/18. Дата зашифрована в последних пяти цифрах. Первые три цифры указывают на точный день по счету в году. 127-й день – это 7 мая. Последние две – год. Дата производства – 7 мая 2021 года.

Medalist, Delkor, Bost

Пример маркировки – 9А05ВМ. Дата производства зашифрована в первых двух символах. Первая цифра означает последнюю цифру года – 2019. Буква показывает месяц. А – январь. В – соответственно, февраль и так далее.

Centra

Пример – KL8E42. Дата в третьем и четвертом символе. Цифра 8 показывает год – 2021, а буква – месяц по порядку. Здесь E – май.

Feon

Пример маркировки – 2936. Вторая цифра указывает на год – 2019 год. Последние две – номер недели в году. В нашем случае это 36-я неделя, что соответствует сентябрю.

Fiamm

Пример – 823411. Первая цифра указывает год производства. Здесь 2018. Следующие две цифры также указывают номер недели в году. В нашем случае это июнь. Четвертая цифра показывает день недели по счету – четверг (4).

NordStar, Sznajder

Пример маркировки – 0555 3 3 205 9. Последняя цифра показывает год, но чтобы его узнать, нужно от этого числа отнять один. Получается 8 – 2021 год. 205 в шифре показывает номер дня в году.

Rocket

Пример – KS7С28. Дата указана в последних четырех символах. “7” означает 2021 год. Литера С – это месяц по порядку алфавита. 28 – это день месяца. В нашем случае получается 28 марта 2021 года.

Panasonic, Furukawa Battery

Эти производители прямо указывают дату без лишних шифров и вычислений на днище АКБ или сбоку на корпусе. Формат ЧЧ.ММ.ГГ.

Российские производители также часто прямо указывают дату производства без лишних шифров. Отличие может быть только в последовательности указания месяца и года.

Какие аккумуляторы используют в электромобилях?

Современные электромобили ездят на аккумуляторах (АКБ).

Знаете ли вы? Использование электромобиля обходится дешевле вдвое, чем авто на бензине.

Существует несколько распространённых типов, которые пользуются спросом:

  • литий-серные;
  • литий-ионные;
  • алюминий-ионные;
  • металл-воздушные.

Замена АКБ осуществляется исключительно мастером на специализированном сервисе технического обслуживания (СТО). Во время переустановки необходимо правильно подключить все разъёмы и соединиться с бортовым компьютером. Только правильная настройка гарантирует хорошую работу электромашины.

Обслуживаемые

Среди самых востребованных автомобильных аккумуляторов стоит отметить литий-ионные и металл-воздушные. Дополнительный уход за такими деталями не нужен. Эксплуатация будет длительной и беспроблемной. Электромашина на такой батарее сможет двигаться не один год.

Мощный литий-ионный аккумулятор используется электромобилями больше других вариантов и характеризуется рядом достоинств:

  • неплохо накапливает плотность энергии;
  • обладает большим напряжением, чем остальные;
  • саморазряд батареи составляет в год не больше 20%, в месяц — 6%;
  • отсутствует эффект памяти;
  • максимальный срок эксплуатации — 10 лет.

Батарея относится к недешёвому варианту, поэтому позволить её могут себе не все. Учитывается также марка автомобиля. Ещё одним недостатком такого АКБ считается незащищённость от избыточного заряда. Температурный диапазон работы небольшой — от –20°С до +50°С. Остальные температуры негативно влияют на работу АКБ. Металл-воздушные АКБ — новый вид, пользующийся спросом. Ряд преимуществ говорит о высоком качестве и износостойкости.

Рекомендуем для прочтения:

  • Бюджетные электромобили
  • Принцип работы электромобиля
  • Есть ли и нужна ли коробка передач в электромобиле
  • Рейтинг самых лучших и популярных электромобилей в России

Такие АКБ:

Среди недостатков — внезапная остановка транспортного средства, а также необходимость хорошего фильтра и снижение работоспособности при низких температурах. В среднем срок эксплуатации — до 60 циклов зарядки.

Малообслуживаемые

Использовать литий-серные АКБ можно до 60 перезарядок, что не так много. Это делает их малообслуживаемыми. Тем не менее, сегодня ведутся разработки и нововведения, для максимального эффекта такого аккумулятора. Вариант многообещающий, поскольку над ним работает много известных мировых фирм и организаций.

Изменения к лучшему предвидятся уже с 2020 года. Ёмкость литий-серной АКБ выше остальных, вследствие реакции между двумя компонентами. Это обеспечивает более высокий диапазон температур и выносливость батареи в целом. Применяться такое устройство будет больше аналогичных. Цена также приемлемая. Количество перезарядок — основной недостаток таких аккумуляторов.

Знаете ли вы? Сегодня в мире насчитывается уже около 1 млн электрокаров, которыми активно пользуется человек.

Аккумулятор для авто: принцип работы и назначение

На наземных ТС стоят, как правило, свинцово‐кислотные аккумуляторы — какие лучше, нам предстоит разобраться вместе. Автомобильный аккумулятор является вспомогательным источником тока на машинах, снабженных ДВС, и выполняет такие функции, как:

  • Питание бортовой сети при выключенном двигателе.
  • Запуск силовой установки.
  • Обеспечение работы потребителей совместно с генератором (при значительных нагрузках).

Используемые повсеместно АКБ соответствуют стандарту ГОСТ Р 53165-2008 и относятся к категории стартерных. Аккумулятор выглядит как батарея из шести последовательно соединенных секций, напряжение в каждой из которых составляет 2 В. Элементы размещаются в одном корпусе, разделенном на изолированные отсеки. В них – пакеты из электродов (сепараторов) и разделительных пластин. В каждую секцию заливается водный раствор серной кислоты (электролита).

Сепаратор — это свинцовая решетка, в которую запрессовывается порошковый наполнитель двух видов: диоксид свинца для анодов и металлический свинец для катодов. Они разделены пористыми пластинами, изготовленными из материала, не подверженного воздействию электролита.

В аккумуляторной батарее происходят электрохимические реакции двух типов: окисление металлического свинца до сульфата свинца на аноде и восстановление диоксида на катоде. Описанные процессы происходят при разряде АКБ, при этом возникает электрический ток. При заряде батареи проистекают обратные химические реакции. При разряде плотность электролита падает, при заряде — наоборот увеличивается.

Современные новации в устройстве аккумуляторной батареи

Попытки устранить основные недостатки в конструкции аккумулятора автомобиля привели к созданию новых сплавов свинца, более стойких к агрессивному воздействию кислоты. Применение легирующих добавок кальция, олова, никеля позволили снизить саморазряд и потери воды до минимально возможного уровня. В днище корпуса устройства стали применяться ловушки для накопления частиц активной массы электродов, что в значительной мере снизило риск замыкания анода и катода в придонной части.

Устройство батареи автомобиля изменилось, она получила статус необслуживаемой. Теперь, по замыслу производителя, устройство не требует контроля уровня воды в банках аккумулятора и плотности электролита, как это было в старых моделях. В устройстве батареи появились приспособления в виде поплавкового индикатора-глазка, меняющего свой цвет в зависимости от состояния заряда.

Перспективные решения

Среди новшеств, появившихся в устройстве сравнительно недавно и призванных улучшить характеристики свинцово-кислотной батареи автомобиля можно отметить:

  • использование гелеобразных видов аккумуляторного электролита на основе соединений кремния. Нулевая потеря воды и хорошие эксплуатационные качества позволяют использовать такие устройства даже в салонах автомобилей;
  • применение электронных диагностических чипов, позволяющих тонко и дозированно вмешиваться в работу каждой банки устройства;
  • применение графита и углерода для формирования основы положительного и отрицательного электродов, что сделает батарею автомобиля легче и компактнее.

Совет! Несмотря на широко рекламируемое отсутствие необходимости обслуживать современные модели аккумуляторных батарей, основой долголетия – будет современная система зарядки и диагностики, позволяющая заряжать ее в оптимальных условиях.

Безламельные железоникелевые аккумуляторы со щелочным электролитом

Была разработана и внедрена идея стартерных аккумуляторов на основе щелочного электролита и электродами из прессованного порошка никеля и железа. Хорошо известна модель серии СЖН -50, выпускавшаяся в Советском Союзе ограниченными партиями для военной техники. Устройство батареи обладало хорошими характеристиками:

  • высокий ресурс, количество циклов заряд-разряд достигло 1000, что превысило ресурс кислотного;
  • малая чувствительность к условиям эксплуатации;
  • длительный перезаряд или хранение в разряженном состоянии не оказывали столь пагубного влияния на состояние устройства.

В устройстве использовалось большое количество дефицитного никеля, производство аккумулятора было сложным и нерентабельным.

Интересно! Практика эксплуатации советских щелочных аккумуляторов для автомобиля, показала возможность использования таких батарей в течении 15-20 лет при расчетном 10-летнем периоде, с условием тщательного соблюдения правил эксплуатации.

Современные ионно-литиевые автомобильные аккумуляторы

Массовое применение литиевых аккумуляторов на автомобиле ассоциируется с современными электромобилями, где подобное устройство широко применяется из-за высоких параметров емкости и малого веса. На рынке представлены вспомогательные ионно-литиевые аккумуляторы, предназначенные для быстрого заряда основного аккумулятора. Есть ряд устройств, оснащенных блоком ионисторов, позволяющих запускать двигатели с рабочим объемом не более 500 см3.

Важно! Ионно-литиевый аккумулятор невероятно чувствителен к перезарядке и требует точной работы электронного блока управления. При неисправном чипе возможны случаи его возгорания. Видео устройства аккумулятора:

Видео устройства аккумулятора:

Характеристики

Закрытый герметичный корпус — это то, чем отличается обслуживаемый аккумулятор от необслуживаемого. Устройство таких батарей следующее:

  • Отрицательно и положительно заряженные решетчатые свинцовые пластины.
  • Банки – отдельные емкости с находящимися в них пластинами.
  • Электролит.
  • Корпус с клеммами, обычно без пробок, но со смотровыми глазками.

Решетчатая конструкция насыщается электролитом и создает химическую реакцию. Для разделения заряженных электродов внутри корпуса установлен сепаратор.

Корпус батареи изготовлен из надежного материала для обеспечения целостности внутренней конструкции и отличается устойчивостью к химическому влиянию.

Одним из критериев при покупке аккумулятора служит длительность его использования. Гарантированная работа необслуживаемых стартовых батарей составляет 5-6 лет.

Чтобы грамотно использовать такое изделие, нужно соблюдать некоторые условия:

  1. Заряд батареи производить строго по инструкции. Необслуживаемые аккумуляторы чувствительны к перепадам напряжения. Оно при зарядке не должно превышать 14,5 вольт.
  2. Иметь исправную работу бортовых приборов автомобиля.
  3. Учитывать перепады температуры. В сильные морозы желательно снимать аккумулятор, так как при малом заряде электролит может замерзнуть и вспучить банки.
  4. Учитывать особенности вашего типа езды.

Что такое аккумулятор и для чего он нужен в автомобиле?

Автомобильный аккумулятор, так же как генератор, служит в качестве источника электроэнергии и выполняет следующие функции:

  • снабжает током стартер, когда запускается двигатель;
  • питает включенный потребитель при работе генератора;
  • участвует в переходных процессах, которые требуют высокого напряжения;
  • способствует сглаживанию пульсирующего тока.

Свинцово-кислотные аккумуляторы в легковых машинах отличаются по типу. С течением времени устройства совершенствуются. Одна батарея включает в себя 6 отдельных аккумуляторов, соединенных последовательно. Корпус у таких элементов сделан из полипропилена, он устойчив к воздействию кислот.

Один из таких мини-аккумуляторов включает в себя несколько положительных и отрицательных электродов. Назначение сепаратора — изоляция электродов, имеющих противоположную полярность. Каждый отдельный электрон сделан из свинца или свинцово-кальциевого сплава.

У АКБ такого типа низкий уровень заряда. У более простая конструкция. Чтобы электроды имели повышенную устойчивость к коррозии, в свинец добавляется незначительное количество олова. Структура электродов напоминает решетку. Каждый находится в электролите — растворе серной кислоты (или геле).

Деление по типам

Свинцово-кислотный автомобильный аккумулятор выпускают в различных модификациях, которые отличаются по физико-химическому состоянию электролита, составу и толщине пластин. Принято выделять:

  • WET («мокрый») – классический, со стандартной комплектацией пакета и жидким электролитом;
  • EBF – утолщенные электроды (1,5-2 раза);
  • AGM – со стекловолоконными матами между пластинами, в который абсорбирован электролит;
  • кальциевый (Ca/Ca) – оба типа электродов легированы кальцием;
  • гибридный (Ca+ или HIBRID) – анод содержит сурьму, а катод – кальций.

Гелевые АКБ (GEL) с загущенно-твердым электролитом практически не выпускают в стартерной модификации из-за низких пусковых токов, в основном являются тяговыми источниками энергии для машин и устройств с приводным электродвигателем. Батареи EBF и AGM, например, аккумуляторы для автомобиля Hankook (производитель AtlasBX Co. Ltd Южная Юкерая), адаптированы под систему «старт-стоп», устойчивы к глубокому разряду и низким температурам. Кальциевые модели чувствительны к потере заряда, но генерируют максимально высокие пусковые токи и не допускают самопроизвольной утечки емкости. Гибриды сочетают положительные стороны всех технологий, но не поддерживают режим «старт-стоп» и достаточно интенсивно саморазряжаются.

Европейская

В Европе используют для маркировки один из двух стандартов: DIN (немецкий) или ETN (международный). Часть маркировки в стандартах совпадает, но часть и различается (примером послужит немецкий – 55519, международный – 555065043):

  1. Значения совпадают, и первая цифра обозначают автомобильную группу и классификацию номинальной ёмкости (5 – от 1 до 99 А-ч).
  2. Две следующие цифры указывают ёмкость АКБ (55А-ч).
  3. В третьей цифре стандарты уже различаются в маркировке: в немецком стандарте используются 2 цифры (19), а в международном – 3 (065). Но означают они одно – исполнение аккумуляторной батареи.
  4. Цифры 043 (ETN) показывают значение тока холодной прокрутки – но не весь, а только 0.1.

Маркировка аккумуляторных батарей для автомобилей

Что представляет собой аккумулятор электромобиля

Как энергия поступает в литий-ионный аккумулятор и выходит из него. VectorMine/Getty Images.

Основным типом аккумулятора в электромобилях является литий-ионный аккумулятор. Литий-ионные аккумуляторы произвели революцию в портативных технологиях, поскольку они легкие и «энергоемкие» – это означает, что они могут переносить гораздо больше энергии на массу, чем другие типы аккумуляторов. Это сделало их достаточно легкими, чтобы сделать возможным электрифицированный транспорт. С увеличением экономии от масштаба, цены литий-ионных аккумуляторов упали на 97% с 1991 года и по-прежнему продолжают снижаться. Поскольку аккумулятор на сегодняшний день является самым дорогим компонентом электромобиля, эксперты прогнозируют, что рекомендованная цена электромобиля будет конкурентоспособной по стоимости с сопоставимыми бензиновыми автомобилями в ближайшие два-три года. ()

Аккумулятор электромобиля – это набор отдельных аккумуляторных ячеек, каждая размером с батарею AA. Они связаны друг с другом физически и электронно со схемами и программным обеспечением для регулирования зарядки и разрядки энергии. Аккумуляторная батарея может состоять из 96 отдельных ячеек, сгруппированных в восемь модулей по 12 ячеек в каждом.

Литий третий по легкости элемент в периодической таблице после водорода и гелия. У него есть три электрона, вращающихся вокруг трех протонов, два электрона на его внутренней оболочке и один на внешней оболочке. Этот один внешний электрон, связанный с ядром электромагнитной силой, может быть сбит более сильной электромагнитной силой, которая создает ион лития с положительным зарядом (поскольку электроны заряжены отрицательно). Поток этих ионов создает электрический заряд.

Литий-ионный аккумулятор хранит ионы лития в отдельных частях батареи, называемых анодами и катодами. Раствор, называемый электролитом, переносит положительно заряженные ионы от анода к катоду, создавая электрический заряд, который проходит через положительный конец батареи и попадает в цепи ноутбука, телефона или, в данном случае, двигателя транспортного средства, а затем обратно к отрицательной части АКБ. Когда автомобиль подключен к электросети, поток электронов движется в другом направлении от катода к аноду, заряжая аккумулятор.

Часто задаваемые вопросы

  • Всего может быть 4 основные причины выхода из строя автомобильного аккумулятора и все они связаны с плохим обслуживанием самим автовладельцем (не соблюдаются правила зарядки, осмотра и контроля). По признакам сбоев в работе можно приблизительно определить из-за чего это произошло.

    – Понять что в аккумуляторной батарее происходит сульфатация можно по показаниям мультиметра во время зарядки. Сначала у АКБ будет повышенное напряжение, а потом измерения покажут малую плотность электролита и недостаточную емкость. А также симптомом такого процесса является чрезмерное выделения газов и повышение температуры во время зарядки. Происходит это когда АКБ регулярно перезаряжается, недостаточно заряжается или долго простаивает разряженным.

    – Во время зарядки не повышается плотность электролита или он вообще не греется во время зарядки, значит внутри случилось короткое замыкание пластин.

    – Постоянная быстрая разрядка АКБ говорит о нескольких причинах: внутри аккумулятора много осадка, который там появляется при разрушении пластин, произошла сульфатация, происходит утечка тока (в том числе по корпусу батареи когда она грязная).

    – Сбои в работе генератора (слабый ремень, поврежденное реле-регулятор либо проблема с диодным мостом) приводят к недозаряду либо перезаряду аккумулятора, а соответственно сокращению его ресурса.

  • Регулярно осматривайте АКБ на предмет повреждений, вздутий, чистоты корпуса и клемм. Очищайте корпус АКБ, а также его клеммы содовым раствором. Не забывайте следить за электрооборудованием своей машины. Неисправные агрегаты могут “красть” заряд. Проверяйте силу затяжки и надежно затягивайте все крепления. Тряска может ему навредить. Регулярно подзаряжайте от стационарного устройства. Не оставляйте надолго включенное электрооборудование или свет без заведенного двигателя.

  • АКБ меняется по мере того, как перестает выполнять свои функции. Чаще всего это происходит зимой, когда морозы и более частое использование добивают “умирающий” АКБ. Средний срок службы батарей – 3-5 лет. Если осенью заметили быстрый разряд батареи, то рекомендуется ее менять, чтобы в мороз вы смогли без проблем запустить двигатель.

  • Как расшифровать цифры на аккумуляторе?

    Основные цифры на аккумуляторе идут вместе с буквенными обозначениями Ah (Ампер-часы) и А (Ампер). Цифры 65 Ah означают, что емкость АКБ составляет 65 Ампер-часов. Это основная характеристика при подборе аккумулятора. Цифры 550 А означают, что эта батарея при температуре -18°С за 10 секунд может отдать 550 Ампер тока. Подробная расшифровка обозначений на АКБ будут зависеть от производителя и стандарта маркировки.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
