Различия в механике
Схема прямого управления замками дверей.
Статья по теме: Поделки для сада
Все центральные замки по функционированию сводятся к 2-м основным типам:
- механический центральный замок;
- дистанционная блокировка дверей.
Механическое закрытие дверей происходит при помощи поворота обычного ключа в замке, чаще всего такая функция расположена в водительской двери. Закрываете одну — автоматически блокируются все остальные. Дистанционная обслуживается при помощи брелока или кнопки на ключе зажигания. Конечно, механический вариант проще и надежнее. Дистанционный иногда может и заклинить по многим причинам — от разряженного аккумулятора и некачественного механизма до севших батареек в ключе.
Изначально все замки изготавливались с централизованным блоком управления, однако, со временем появление дополнительных функций, таких как блокировка двери багажника или топливного люка, потребовали децентрализации в управлении.
Сегодня производители предлагают вариант центрального замка, совмещенного с сигнализацией. Такой вариант достаточно практичен, так как все системы безопасности работают синхронно, что повышает уровень безопасности автомобиля. Кроме того, центральный замок с сигнализацией удобнее устанавливать — не нужно несколько раз ездить посещать автосервис или разбирать машину самому.
ТИП F. Однопроводное положительное управление
Управление достигается изменением уровня положительного потенциала на однопроводной линии. Этот тип управления применяется на автомашинах Ford Probe и Chrysler (Рис. 16, 17). Этот единственный провод обеспечивает как запирание, так и отпирание замков. Для обеспечения нормальной работы оба провода от дополнительных реле отпирания и запирания должны быть подключены к одному и тому же проводу автомобиля, управляющему замками дверей.
Автомобиль Ford Probe
Провод управления находится под обшивкой панели у ног водителя и имеет зеленый\черный цвет. Сигнал запирания — положительный импульс +12 В. Сигнал отпирания — положительный импульс +12 В, подключенный через резистор 4,7 кОм.
Автомобили Chrysler Cirrus, Dodge Stratus 1995 г.
Модели 1993-1995 гг. New Yorker, Concorde, LHS, Eagle Vision имеют этот тип управления или 3-проводное положительное управление. Этот единственный провод обеспечивает как запирание, так и отпирание замков. Для получения нормальной работы оба провода от дополнительных реле отпирания и запирания должны быть подключены через соответствующие резисторы к одному и тому же проводу автомобиля, управляющему замками дверей (см. рисунок 17). Используемые резисторы обеспечивают преобразование напряжения +12 В от дополнительных реле в сигнал запирания +3 В и в сигнал отпирания +6 В.
Сигнал запирания — положительный импульс +12 В, подключенный через резистор 620 Ом. Сигнал отпирания — положительный импульс +12 В, подключенный через резистор 2,7 кОм. Таблица цветов проводов управления (провод управления находится под обшивкой панели со стороны водителя)
| Марка автомобиля | Цвет провода | Разъем |
| Chrysler Cirrus 1995 г. | Белый\светло-зеленый | Коричневый 16-контактный |
| Dodge Stratus Chrysler New Yorker, Concord, LHS, Eagle Vision, 1993-1995 гг. | Оранжевый\фиолетовый | Синий или черный 16-контактный |
Какой центральный замок лучше выбрать
Итак, при выборе ЦЗ необходимо обращать внимание на его функционал, особенно если автомобиль такого замка не имеет. Простейший замок способен только открыть и закрыть все двери автомобиля
Как правило, в самых простых версиях отдельной кнопки в салоне или пульта для дистанционного управления не предусмотрено. Водителю потребуется по старинке утапливать блокиратор (закрытие) или вытаскивать его наверх (открытие) на водительской двери.
Это действие позволит закрыть или открыть все двери из салона. Снаружи ЦЗ срабатывает тогда, когда водитель открывает или закрывает водительскую дверь ключом.
Однако варианты с расширенным функционалом могут предполагать отдельный пульт, а также специальную кнопку в салоне. Но и это еще не все. Более дорогие центральные замки позволяют осуществлять контроль над состоянием дверей в автомобиле, причем каждой в отдельности.
Читать далее: Замена крестовины карданного вала ВАЗ 2107: как снять, поменять, какие лучше поставить, инструкции с фото и видео
Также можно управлять замком багажника, капота или лючка бензобака, инициировать закрытие окон (дотяжку) в случае наличия электрических стеклоподъемников.
На практике, возможность частично блокировать двери очень удобно в том случае, если водитель часто перевозит детей в машине. Также возможность блокировать только отдельные двери позволяет повысить безопасность. Например, возможность открыть только водительскую дверь и заблокировать остальные снижает риски кражи вещей из авто, разбойного нападения и т.д.
Достаточно удобна и двухэтапная разблокировка дверей автомобиля (первое нажатие на пульте открывает только дверь водителя, а второе все остальные двери). Казалось бы, при выборе лучше отдавать предпочтение решениям с расширенным функционалом. Однако на деле вполне можно обойтись и простым ЦЗ, который работает в паре с сигнализацией, открывая и закрывая двери при поступлении сигнала о постановке на охрану или снятии с охраны.
Более того, простые варианты представлены обычным механическим центральным замком. Такая версия достаточно надежна, в то время как отдельная дистанционная блокировка дверей сложнее и может чаще давать сбои и выходить из строя.
С учетом того, что дистанционное управление зависит от брелка или кнопки на ключе, проблемы могут возникать в результате того, что садятся батарейки, повреждаются кнопки управления замком и т.д.
На практике, сегодня лучшим решением считается центральный замок, совмещенный с сигнализацией. Данный вариант означает, что все системы безопасности работают в связке, это удобно и практично. Также можно подобрать комплект оборудования одного производителя, что исключает конфликты устройств, сложности подключения, программирования и т.д.
Если же рассматривать выбор центрального замка в машину, не следует останавливаться на бюджетных вариантах. Обычно подобные изделия служат не долго, замок может заклинить. В случае покупки более дорогих аналогов, следует проверить тягу, крепления, осмотреть весь комплект.
Как правило, замок хорошего качества не может стоить дешево. Однако среди неплохо зарекомендовавших себя вариантов можно выделить Tiger, Convoy и StarLine
Также перед приобретением важно учитывать тип крепления и достаточную мощность привода, чтобы устройство корректно работало в автомобиле той или иной модели и марки
Защита от угона. Моделируем угон. Обход штатного иммобилайзера
Объять необъятное не представляется возможным, поэтому изложенное в этой части следует рассматривать как пример. Применительно к конкретной модели автомобиля защищать штатный иммобилайзер следует от присущих именно ему дыр. Будем считать, что штатный иммобилайзер нашего автомобиля легко взламывается.Угонщик, само собой, умеет это делать и имеет при себе всё необходимое оборудование, иначе было бы бессмысленно даже начинать угон.Проворот замка зажиганияДа-да, я в курсе, что уже изобрели бесключевой доступ. Их ещё и куча разных.Проворот производится ровно так же, как в случае с открытием двери. Разница в том, что тут владелец может слегка усложнить жизнь угонщику. Вы наверняка сталкивались с ситуацией, когда руль защёлкнут, а ключ в замке не поворачивается, пока руль чуть-чуть не сдвинешь с места. Если перед уходом домой защёлкивать руль таким образом, угонщику потребуется три руки, чтобы свернуть замок — одной придерживать руль и двумя другими ломать замок. В любом случае сломает, но время на сюрпризик потратит, пусть всего 10 секунд сверху, важны и они.Обход штатного иммобилайзераДопустим, в заводской иммобилайзер можно прописать принесённый с собой ключ. Допустим, это делается при помощи прибора, устанавливаемого в диагностический разъём, находящийся в ногах водителя. Таким образом, например, обходится штатная защита Kia. Времени требуется несколько секунд.Вы ведь уже догадываетесь, что дальше будет. Зная методы обхода штатного иммобилайзера, надо как-то им помешать. Если методов несколько, мешать надо всем, мы тут только один рассмотрим.Сюрприз. Удаляем штатный разъём, ставим на его место какой-либо другой с большим количеством контактов и таким же количеством проводов, уходящих жгутом вместе со штатными. Для диагностики изготавливаем переходник, который, разумеется, храним дома.Угонщик, который только что накувыркался с поиском блока сигнализации и готов кувыркаться дальше, уверен, что с обходом штатки-то проблем не будет. Фигвам (национальное индейское жилище). Вместо того, чтобы воткнуть прибор и через десять секунд получить рабочий ключ, угонщик вынужден тратить время на обход неожиданной засады.Понимаете, почему защитой от угона (а не установкой сигналки) должен заниматься специалист (а не просто электрик)? Специалист должен знать, каким образом угоняют именно такие автомобили. В противном случае решительно непонятно, как противодействовать преступникам, потому что непонятно, чему, собственно, противодействовать.Допустим, угонщик и к этому готов, он знает, какой жгут откуда идёт и быстренько пробрасывает нужные ему провода. Он всё равно пропишет ключ, но потеряет ещё пару минут на операции, где всё должно было как по маслу пройти.Другие методы обхода заводского иммобилайзераПротив любого можно придумать затрудняющий его применение приём. Например, один из популярных способов угона — замена электронного блока управления двигателем (ЭБУ, в народе “мозги”) на принесённый с собой, в который уже прописан имеющийся у угонщика ключ.Сопротивляться такому методу можно перепиновкой. Суть её в том, что некоторые контакты на разъёме ЭБУ меняются местами, аналогично меняются провода на ответном разъёме, в результате всё работает штатно. Если же подключить другой блок, он либо не будет нормально работать, либо просто сгорит, смотря какие контакты перепутаны. Угонщик может быть морально готов к такому методу, а также знать, где какие провода должны быть, но как минимум дополнительное время потеряет.Дополнительно поверх “мозгов” можно прикрутить прочный металлический короб срывными болтами, тогда до него и добраться будет сложно.Можно нарушить передачу сигнала от приёмника иммобилайзера к ЭБУ, разорвав где-нибудь по дороге электрическую цепь. В общем, методов масса, выбрать наиболее подходящий можно в диалоге с мастером по защите от угона.ДальшеМы рассматриваем простой для угонщика случай, когда в конце концов удалось прописать свой ключ в “мозги”. Пять минут он уже потерял. Вместо тридцати секунд, как было бы на незащищённой машине. Уже неплохо. Хотя, согласитесь, за пять минут преступник успел немало сделать. С другой стороны, в этом месте он явно должен понимать, что легко эта машина не уедет — он УЖЕ потерял пять минут, ещё до первой попытки запуска двигателя и при допущении, что угонщик исключительно технически грамотен и не совершает лишних телодвижений. В реальности будет не пять минут, а десять и больше, но мы рассматриваем пессимистичный сценарий.И вот, угонщик включает стартер, а двигатель не заводится. Потому что блокировки. В следующей части про них.
1-ый тип: центральный замок, управляемый отрицательным импульсом
Проще говоря, есть два провода, при подаче минуса на которые двери запираются или отпираются. Садимся пробником на массу и тыкаемся в провода, выходящие из двери (пробник должен быть не диодный, а именно с лампочкой, иначе минуса может не хватить для управления центральным замком).
При попадании на нужный провод двери закроются или откроются. Вот они – нужные нам проводочки! Обязательно проверьте, что бы эти два провода работали и при закрытой водительской двери.
Если Вы не можете найти провода из двери, но точно уверены, что в Вашей машине именно центральный замок, управляемый минусом, значит надо искать провода в других местах.
Где, к примеру, в Вашем авто находится блок центрального замка? Открывайте – закрывайте двери с помощью пульта д.у. или с помощью кнопки управления центральным замком и слушайте, где щёлкают реле. Эти реле находятся в блоке центрального замка.
Посмотрите, что представляет собой этот блок? Если его не сложно разобрать – разберите. Видите – там релюшка(и) стоит(ят). Пробуйте подать пробником минусы на ноги реле.
В большинстве случаев, если удаётся разобрать блок центрального замка, находятся две точки, при подаче минуса на которые, происходит управление дверями. Сюда и надо будет впаяться проводами от сигнализации.
Ещё одно место поиска проводов, управляющих центральным замком – дверь водителя (в Хондах многих, кстати, и блок центрального замка находится в двери водителя).
Пробуйте через пробник подавать минусы на провода в двери, не отключая при этом блок управления стеклоподъёмников и кнопку управления центральным замком. Может быть, нужные провода именно здесь. Тяните провода от сигнализации в дверь.
Как Вы уже поняли, в данном случае нам нужно, что бы от сигнализации к проводам, управляющим центральным замком, приходили минусы.
Если у Вас автосигнализация со слаботочными отрицательными выходами на управление центральным замком, то подключайтесь этими проводами прямо к тем, которые Вы нашли с помощью пробника.
Если у Вас автосигнализация со слаботочными отрицательными/положительными выходами (это когда на одном проводе сигнализации минус при постановке, например, в охрану, а на втором в это время плюс), то подключайтесь так же, как написано выше, но через диоды – минус идёт на провода центрального замка, плюс – не идет
Это важно – иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто
Если у Вас сигнализация с силовыми выходами на центральный замок (со встроенными реле), то подключайтесь так: нормально-разомкнутые (НР) контакты встроенных реле на минус, нормально-замкнутые (НЗ) контакты не используются, общие (О) контакты к найденным проводам управления.
Первый этап
Демонтаж дверных панелей.
Для начала нужно снять обивку двери и пылезащитные шторы с каждой двери. Перед этим следует отсоединить клеммы от аккумулятора для собственной безопасности.
Демонтировать дверные панели довольно простая задача — отвинтите 4 винта под полкой. Теперь вам нужно удалить рукоятку. Дальше можно аккуратно удалить обивку. Вспомните о трёх защёлках, расположенных на краю замка. У двери есть пластмассовый винт, который необходимо открутить. Затем выверните винты, расположенные в обивку под рулевым колесом (первый слева, а другой на правой стороне).
Выбираем место для установки.
Чтобы выбрать подходящее место, где находится центральный замок для установки, нужно брать во внимание расположение внутренностей стеклоподъёмников. Не исключено, что понадобится изготовить отдельный кронштейн для крепления. Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе
Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе.
Установка активатора.
Активаторы замка устанавливаются отдельно на каждую дверь. Для этого необходимо просверлить дополнительные отверстия и закрепить их саморезами. Аналогично проделываем установку для каждой двери.
Закрепление активатора к тяге замка.
Из установочного комплекта зажимами нужно закрепить каждый активатор к двери. Очень часто центральный замок имеет большое усилие, который должен приложить активатор для открытия двери. Поскольку ход тяги исполнительного устройства больше, чем тяги замка, нужно совместить центр хода обеих тяг.
Дальше от активаторов устанавливаем фиксаторы на тяги ручного блока замка. Такую работу нужно выполнить с каждой отдельной дверью автомобиля. Во время подключения исполнительных устройств нужно проверять проводку на проводимость тока.
Если отверстие в тяге ЦЗ больше чем нужно, можно воспользоваться пластиковой втулкой, которая уменьшит его размер до необходимой величины.
Протягивание проводов.
Четыре провода, которые идут от каждого активатора (два к нему, и два на кузов автомобиля), можно прикрепить с помощью пластиковых хомутов. Такая работа выполняется индивидуально для каждого отдельного транспортного средства. Можно использовать существующие отверстия либо же просверлить свои. Не рекомендуется прокладывать провода в нижней части двери, где чаще всего скапливается влага.
В проблемной зоне прокладки — проём между кузовом и дверью автомобиля — лучше использовать проходную резиновую трубку, которая защитит проводку от изломов и перетирания.
На видео — установка ЦЗ на автомобиль:
Компоненты системы
Так как центральный замок по своей сути, это довольно простая система, здесь присутствует всего несколько основных компонентов. В частности, речь идет про следующие элементы:
- входные датчики централизованной системы;
- электронный блок управления;
- вспомогательный актуатор.
Разумеется, в составе этой системы также присутствует комплект проводки, соединяющий все компоненты в единую сеть, позволяющую автомобилисту не прилагать усилий для отпирания всех или отдельных дверей автомобиля.
Входные датчики
В данном случае речь идет про концевики – входные датчики, которые позволяют передавать информацию, а также расположение дверей в текущий момент времени, и отсылать сведения на блок управления, а также про микропереключатели. Последние определяют положение механических компонентов центрального замка в момент отпирания или запирания в процессе активации. Примечательно, что два микропереключателя отвечают за фиксацию кулачкового механизма. Отдельный переключатель в данном случае позволяет точно определить в каком положении находится рычажный механизм в приводе замка. Все это помогает точно распознать, в каком именно положении по отношению кузову расположены двери в этот момент.
При условии, что дверь открыта, система замыкает контакты на переключателях, после чего функция центрального замка не может сработать. Далее актуальная информация передается непосредственно на блок управления. Он транслирует все необходимое на актуаторы, используемые для закрывания дверей, а также крышки багажного отделения и лючка бензобака.

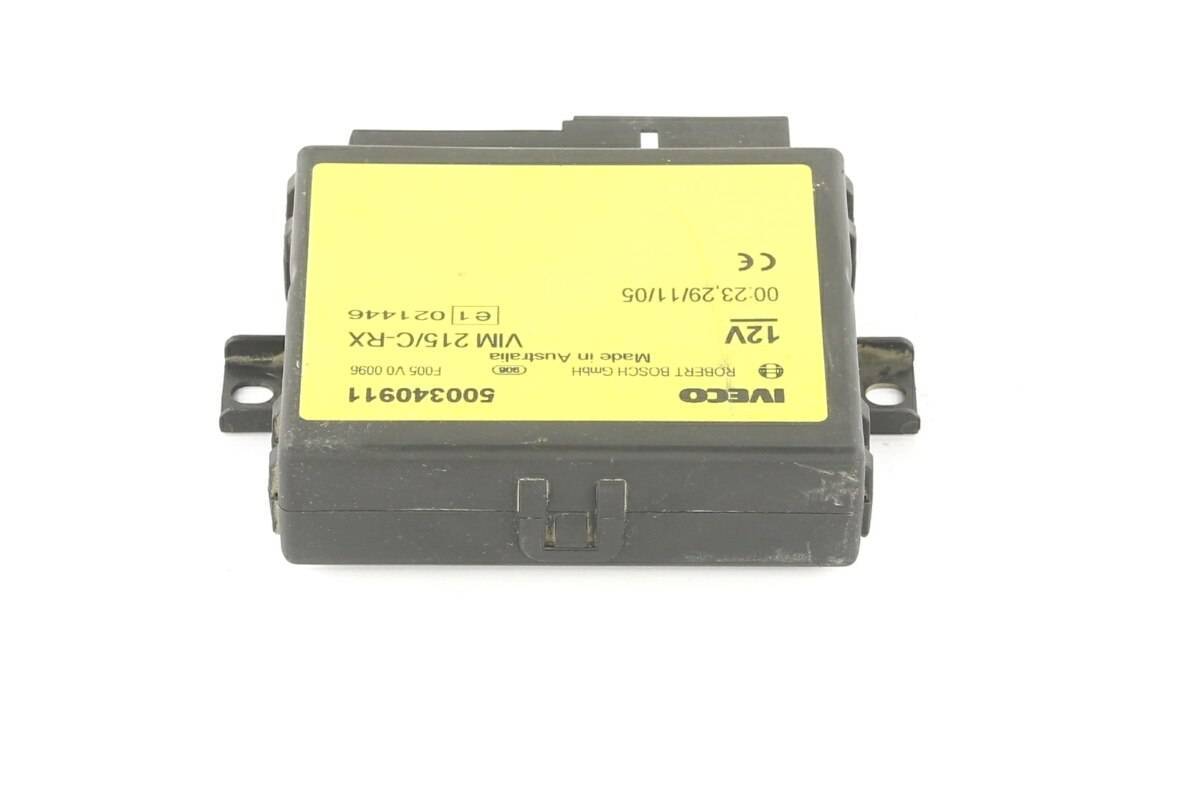

Электронный блок управления
Как и у любой другой системы, у центрального замка присутствует свой блок управления, который отвечает за работоспособность всей схемы. Как только на ЭБУ приходит информация с входных датчиков, здесь происходит анализ, а также последующее распределение по исполнительным элементам. Примечательно, что электронный блок управления также взаимодействует с сигнализацией. Это в свою очередь открывает возможность для дистанционного управления системой при помощи соответствующего, запрограммированного брелока.
Актуатор
Еще один крайне важный элемент централизованной системы блокировки замков или центрального замка. В данном случае речь идет про исполнительное устройство или завершающее звено всей схемы, которое в свою очередь отвечает непосредственно за блокировку дверей. Примечательно, что сам по себе актуатор — это обычный электродвигатель, работающий на основе постоянного тока. Устройство объединено с простейшим редуктором и выполняет преобразование действия вращающегося электродвигателя в возвратно-поступательные движения цилиндра замка. Примечательно, что помимо электродвигателей на некоторых автомобилях устанавливается пневматический привод. Ярким примером можно назвать автомобильные бренды Volkswagen и Mercedes-Benz. Стоит напомнить, что эти устройства использовались ранее, но в последние годы от них отказались.
Разновидности блоков управления ЦЗ
Центральный замок обычно располагается под капотом или в дверях зависимо от модели машины, к его разъёму подключён шлейф, откуда ведут управляющие проводки, в т. ч. питание, масса, два сигнальных провода.
В некоторых автомобилях используется один контакт. Управляющий провод в тогда работает по другому принципу: при отсутствии подключения нет проявления функционирования, подключается к массе – замки закрываются, подаётся напряжение 12В – открываются. Такие замки называют пневматическими. Возможен и другой вариант, когда управляющий провод подключён к массе через сопротивление, не напрямую, тогда ЦЗ определяет тип сигнала по номиналу резистора. Зависимо от типа и принципа работы запирающего устройства установка сигналки к нему будет выполняться разными способами. Управление производится постоянной или переменной полярностью. Так, перед началом работ по монтажу охранной системы необходим поиск сигнальных электроцепей.
Разновидности управляющих модулей ЦЗ:
- С минусовой полярностью. Замки запираются при замыкании одного из контактов на массу, их открытие происходит путём замыкания на заземление второго провода.
- С плюсовой полярностью. Принцип аналогичен предыдущему, но здесь на каждый проводок осуществляется подача +12 вольт.
- С переменной полярностью. Один из сигнальных контактов необходимо замкнуть на заземление, на другой подать +12 вольт, тогда замки открываются, при смене полярности – закрываются. Когда напряжение давать на каждый контакт по отдельности, это никак не отражается на работе устройств.
До начала процедуры важно выяснить, какой тип управления применяется. При варианте с минусовой полярностью провода проверяются поочерёдно путём подключения к массе, в случае с плюсовой полярностью подключают к плюсу
Так выполняется поиск обоих сигнальных контактов. Вариант с переменной полярностью предполагает проверку исключительно в процессе закрывания или открывания замков, с целью поиска необходимых проводов выполняются следующие действия:
- Пробник подключается к массе. При закрытии запирающих устройств диод на одном из контактов светится, на втором – погасает или вообще не светит.
- Пробник подсоединяется к плюсу. При открывании замков светодиод светится на первом контакте, на втором же погасает либо не светит совсем.
К ЦЗ с блоком, оснащённым модулем с переменной полярностью, подключение автосигнализации с сигнальными выходами без реле не осуществимо.
При возникновении проблем с поиском нужной пары, требуется более глубокое изучение особенностей конструкции замка. Следует отыскать реле, отправляющее команды запирающему механизму, после чего впаять провода автосигнализации.
Характеристика центрального замка
ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.
Принцип работы

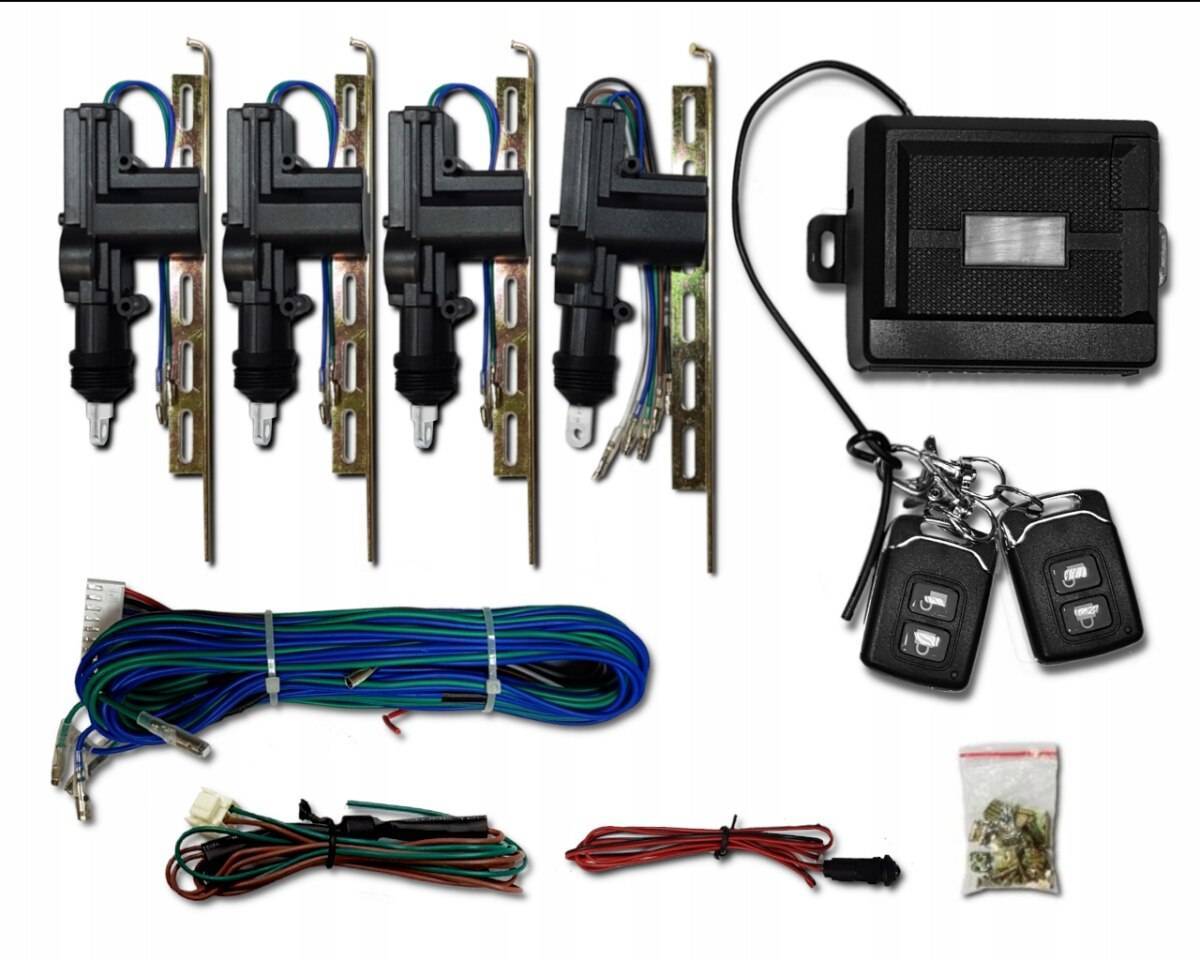

Комплект ЦЗ с блоком
Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто. Что касается процесса разблокирования, то он осуществляется аналогичным способом.
При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.
Параметры и функции
Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.
Схема подключения системы

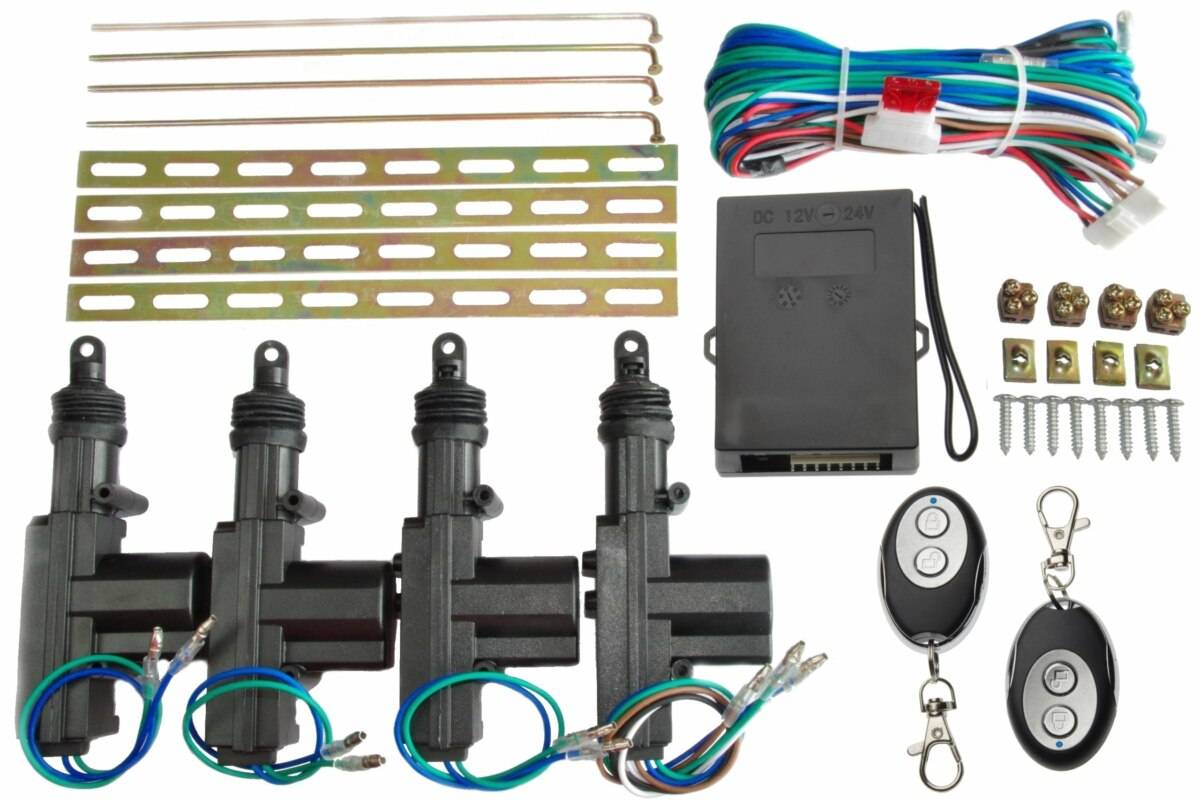

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.
Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.
Устройство
Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.
Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).
Проблемы в работе электропривода активатора
Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.
Рекомендуем: Как устроен и как работает двигатель внутреннего сгорания?
Несложно догадаться, что активатор расположен в каждой отдельной двери автомобиля. Если корпус одного из них оплавляется в следствие перегрева коллектора электропривода, это становится причиной многих проблем:
- активатор на отдельно взятых дверях перестает функционировать;
- постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.
Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.
Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.
Причины неисправностей
Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.
Проверка предохранителей системы
ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.
Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.
На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.
Электрическая схема подключения ЦЗ
Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.
Прочитайте, может пригодится: Ремонт подлокотников Ваз-2107
3-ий тип: центральный замок с переменной полярностью
Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.
При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией
И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители)
Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!
Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).
Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.
Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).
Видео поиска проводов центрального замка (тип 3 — переменная полярность)
Поиск центрального замка (силовые провода)
Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).
Что это
Полное название для ЦЗ звучит как система центральной блокировки всех имеющихся замков автомобиля. Но это слишком длинное и сложное обозначение, в связи с чем автолюбители перешли на сокращённую форму и называют систему просто центральным замком.
Нужно понять, что же такое центральные замки в автомобилях и зачем они нужны. Это вспомогательное устройство предназначено для выполнения одновременного открытия и закрытия всех автомобильных дверей. Дополнительно может управлять лючком топливного бака, стеклоподъёмниками, крышкой багажного отсека и пр. Это напрямую зависит от конкретного типа устройства и его подключения к автомобилю.
ЦЗ позиционируют как вспомогательную систему, которая скорее относится к элементам комфорта, нежели безопасности.
Блокировка реализуется централизованным или децентрализованным типом управления. Централизованный вариант предусматривает использование одного блока управления, который работает на благо всех дверей автомашины.
Но поскольку функционал ЦЗ постоянно растёт, расширяются его возможности, и увеличивается число подконтрольных элементов, были реализованы децентрализованные схемы управления. Здесь также используется центральный блок, но дополнительно на каждой двери есть собственный отдельный управляющий блок.
Наиболее распространённым вариантом для современных автомобилей выступает именно децентрализованная схема управления.
