Устройство коробки передач
На протяжении истории автомобилестроения данный механизм постоянно модернизировался, благодаря чему на сегодняшний день существует большое разнообразие трансмиссий, которые имеют много существенных отличий.
В устройство любой коробки передач входит:
- Корпус. В нем находятся все необходимые детали, обеспечивающие сцепку мотора с приводным валом, от которого вращение поступает на колеса.
- Резервуар с маслом. Так как в данном механизме детали соприкасаются друг с другом под большой нагрузкой, смазка обеспечивает их охлаждение и создает масляную пленку, которая защищает от преждевременной выработки на шестернях.
- Механизм передачи скорости. В зависимости от типа коробки в состав механизма могут входить валы, набор шестерен, планетарный редуктор, гидротрансформатор, фрикционные диски, ремни и шкивы.
Как происходит обслуживание
Обслуживание редуктора производится редко, обычно все ограничивается заменой масла. На пробеге свыше 150 000 км возможно потребуется регулировка подшипника, а также пятна контакта между ведомой и ведущей шестерней
При замене масла крайне важно очистить полость от продуктов износа (мелкой стружки), а также грязи. Пользоваться промывками редуктора моста не обязательно, достаточно использовать 2 литра дизельного топлива, дать поработать узлу на небольших оборотах. Советы, как продлить работоспособность ГП и дифференциала:
Советы, как продлить работоспособность ГП и дифференциала:
- своевременно меняйте масло, а если ваш стиль езды более спортивный, автомобиль терпит высокие нагрузки (езда на высокой скорости, перевозка грузов);
- при смене производителя масла или смены вязкости делайте промывку редуктора;
- при пробеге свыше 200 000 км рекомендуется воспользоваться присадками. Зачем нужна присадка — дисульфид молибдена, в составе присадки, позволяет снизить трение деталей, вследствие чего снижается температура, масло дольше сохраняет свои свойства. Помните, что при сильном износе главной пары использовать присадку не имеет смысла;
- избегайте трогание с пробуксовкой.
Устройство и основные требования к главной передаче

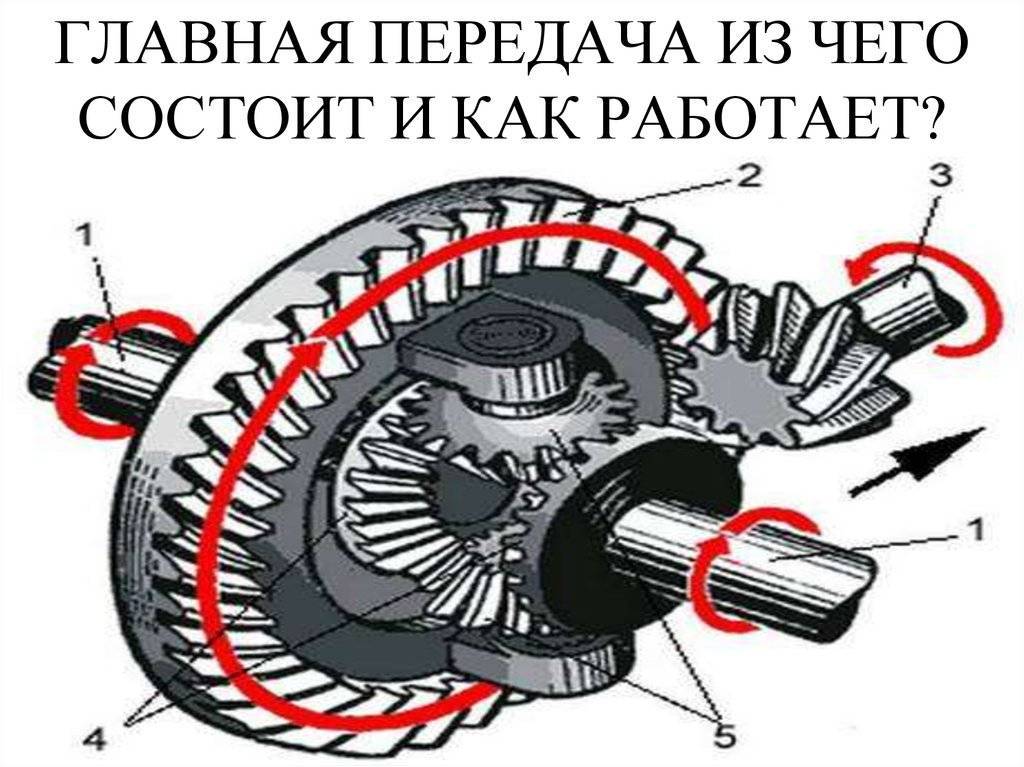

Устройство рассматриваемого механизма простое: главная передача состоит из двух шестерен (зубчатый редуктор). Ведущая шестерня имеет меньший размер, при этом она имеет связь с вторичным валом коробки передач. Ведомая шестерня больше ведущей, а связана она с дифференциалом и, соответственно, с колесами машины.

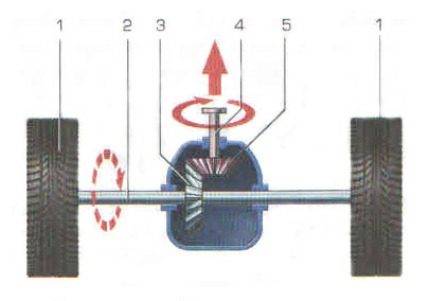

Схема главной передачи ведущего моста автомобиля: 1 – ведущие колеса; 2 – полуось; 3 – ведомая шестерня; 4 -ведущий вал; 5 -ведущая шестерня Рассмотрим основные требования, предъявляемые к главной передаче:
- минимальный уровень шума и вибраций при работе;
- минимальный расход топлива;
- высокий КПД;
- обеспечение высоких тягово-динамических характеристик;
- технологичность;
- минимальные габаритные размеры (чтобы увеличить клиренс и не повышать уровень пола в автомобиле);
- минимальная масса;
- высокая надежность;
- минимальная необходимость в обслуживании.
Увеличить КПД главной передачи можно повысив качество изготовления зубьев обоих шестерен, а также увеличив жесткость деталей и применив в конструкции подшипники качения. Отметим, что максимально сокращать вибрации и шум при работе чаще всего требуется для зубчатых редукторов легковых автомобилей. Вибрации и шум можно минимизировать, обеспечив надежное смазывание зубьев, повысив точность зацепления зубчатых колес, увеличив диаметр валов, а также прочими мерами, которые повышают жесткость элементов механизма.
Основные неисправности
- выход из строя подшипника дифференциала — в редукторах подшипники применяются для возможности вращения дифференциала. Это наиболее уязвимая деталь, которая работает в критических нагрузках (скорость, перепады температуры). При износе роликов или шариков, подшипник издает гул, громкость которого растет пропорциональности скорости движения авто. Пренебрежение своевременной замены подшипника грозит заклиниванию шестерен главной пары, впоследствии — к замене всего узла в сборе, включая сателлиты и полуоси;
- срабатывание зубов ГП и сателлитов. Трущиеся поверхности деталей подвержены износу, с каждой сотней тысяч км пробега зубья пары стираются, увеличивается зазор между ними, приводящий к повышенной вибрации и гулу. Для этого предусмотрена регулировка пятна контакта, за счет подкладывания дистанционных шайб;
- срезание зубьев ГП и сателлитов — происходит в том случае, если вы часто трогаетесь с пробуксовкой;
- слизывание шлицевой части на полуосях и сателлитах — естественный износ согласно пробегу авто;
- проворачивание втулки полуоси — приводит к тому, что автомобиль на любой передаче будет стоять на месте, а редуктор вращаться;
- течь масла — возможно последствием увеличения давления в картере дифференциала из-за забитого сапуна или вследствие нарушения герметичности крышки редуктора.
Главная передача с измененным передаточным числом
| Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер). |
| Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата. |
| Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера. |
| Снимаем кронштейн. |
| Постукивая молотком с медным бойком (или обычным через выколотку из мягкого металла) по приливам крышки,… |
| …снимаем ее вместе с уплотнительной прокладкой со шпилек. |
| Нажав до упора на шток выбора передач, включаем третью передачу или, вытянув шток до отказа, включаем четвертую. |
| Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи. |
| Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу. |
| Бородком выправляем вмятины буртиков гаек первичного и вторичного валов. |
| Головкой «на 32» с мощным воротком… |
| …отворачиваем гайки валов. |
| Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи в сборе. |
| Вынимаем вилку включения пятой передачи. |
| Молотком с медным бойком наносим удар по торцу первичного вала. |
| В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее. |
| Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач. |
| Вынимаем из гнезд пружины и шарики фиксаторов. |
| Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы. |
| Снимаем упорную пластину. |
| Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. |
| В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника… |
| …и спрессовываем втулку шестерни и упорную шайбу. |
| Двумя отвертками разжимаем стопорное кольцо подшипника первичного вала… |
| …и снимаем его. |
| Таким же образом снимаем стопорное кольцо с подшипника вторичного вала. |
| Головкой «на 13» отворачиваем пробку фиксатора передачи заднего хода и вынимаем пружину. |
| Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик. |
| Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления. |
| Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления… |
| …и снимаем его. |
| Накидным ключом «на 10» отворачиваем болт крепления вилки включения I–II передач к штоку. |
| Приподнимаем шток вверх и выводим вилку из зацепления. |
| Накидным ключом «на 10» отворачиваем болт крепления вилки включения III–IV передач к штоку. |
| Отверткой выводим шток из механизма выбора передач. |
| Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора. |
| Поворачивая шток включения V передачи, выводим его из механизма выбора передачи. |
| Вынимаем ось промежуточной шестерни передачи заднего хода. |
| Вынимаем промежуточную шестерню передачи заднего хода. |
| Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления. |
| Вынимаем дифференциал в сборе. |
| Зажимаем в тиски с накладками губок из мягкого металла вторичный вал. |
| Двумя отвертками упираемся в торцы стопорного кольца… |
| …и снимаем его с переднего конца вала. |
| В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо. |
| В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника. |
| Захватив трехзахватным съемником ведомую шестерню первой передачи, спрессовываем ведущую шестерню главной передачи. |
| При отсутствии съемника подкладываем под торец шестерни упоры и наносим удары молотком с медным бойком в торец вала. |
| Снимаем ведущую шестерню главной передачи. |
| Зажимаем ведомую шестерню главной передачи в тиски с накладками губок из мягкого металла. |
| Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала. |
| Молотком с медным бойком выбиваем коробку дифференциала и вынимаем ее из отверстия ведомой шестерни. |
| Устанавливаем тюнинговые ведущую и ведомую шестерни главной передачи в последовательности обратной разборочной. |
| После установки дифференциала в картер сцепления необходимо зафиксировать оправкой (заглушкой) одну из шестерен приводов для того чтобы они не сместились с посадочных мест при дальнейшей сборке. Перед сборкой картера коробки передач с картером сцепления и задней крышкой наносим по периметру привалочных плоскостей слой герметика. |
vaz-rukovodstvo.ru
Классификация [ править | править код ]
Червяки
различают по следующим признакам:
по форме образующей поверхности
- цилиндрические
- глобоидные
по направлению линии витка
правые
левые
по числу заходов резьбы
однозаходные
многозаходные
по форме винтовой поверхности резьбы
с архимедовым профилем
с конволютным профилем
с эвольвентным профилем
трапецеидальный
Зубчатые колёса
различают по следующим признакам:
по профилю зуба
- прямой — (контакт по точке, малонагруженные передачи)
- вогнутый — «охватывающий» червяк (контакт по линии)
- роликовый — зубья вырожденного сектора заменены гребневым роликом
по типу зубчатого колеса
полное колесо (с передачей непрерывного вращения)
зубчатый сектор (с поворотом сектора на ограниченный угол)
вырожденный сектор с роликом (в паре с глобоидальным червяком — рабочая длина сектора меньше рабочей длины червяка, возможна передача большого момента)
Требуемый уход
Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.
Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.
Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.
Двойная центральная главная передача позволяет получить большое передаточное число при достаточно большом дорожном просвете под картером моста. Такая главная передача устанавливается, например, в ведущих мостах некоторых автомобилей.
Картер 18 главной передачи вместе с балкой 7 ведущего моста представляет собой жесткую конструкцию, что способствует обеспечению правильного зацепления шестерен.
Главная передача состоит из пары конических шестерен 13 и 14 со спиральными зубьями и пары цилиндрических шестерен 11 и 12 с косыми зубьями. Такая форма зубьев способствует уменьшению шума при работе главной передачи, а тщательная обработка зубьев шестерен повышает КПД главной передачи. Ведущая коническая шестерня 14 выполнена как единое целое с ведущим валом главной передачи, установленным на двух роликовых конических подшипниках 16, корпус которых привернут болтами к фланцу картера главной передачи, и на одном роликовом цилиндрическом подшипнике 17. На указанном валу между внутренними кольцами подшипников 16 имеются шайбы для регулировки предварительного натяга подшипников.
Между фланцем корпуса подшипников 16 и картером 18 главной передачи установлены регулировочные прокладки для регулировки зацепления пары конических шестерен. Ведущая коническая шестерня 14 входит в зацепление с ведомой конической шестерней 13, напрессованной на шпонке на промежуточный вал, изготовленный заодно с ведущей цилиндрической шестерней 12. Этот вал установлен во внутренней перегородке картера на роликовом цилиндрическом подшипнике, а его наружный конец расположен на двухрядном роликовом коническом подшипнике, корпус которого вместе с крышкой прикреплен болтами к боковому фланцу картера главной передачи. Под фланцем корпуса установлены прокладки для регулировки зацепления конических шестерен, а для регулировки роликового конического подшипника между его внутренними кольцами поставлены регулировочные шайбы.
Ведущая цилиндрическая шестерня 12 входит в зацепление с ведомой шестерней 11, скрепленной болтами с корпусом дифференциала 10, помещенного в гнездах картера главной передачи на роликовых конических подшипниках, для регулировки которых служат гайки со стопорным устройством.
В картере главной передачи имеются отверстия для заливки, контроля и слива масла, закрытые пробками. Уровень масла проверяется в процессе эксплуатации специальным щупом. В картере выполнены полости (карманы), в которые при вращении шестерен попадает масло, откуда оно поступает по каналам к подшипникам ведущей и ведомой конических шестерен, улучшая их смазывание. Картер главной передачи сообщается с атмосферой через сапун.
Главные передачи всех мостов автомобиля имеют одинаковое устройство, но картеры главных передач среднего и заднего мостов отличаются от переднего формой и расположением относительно балок своих мостов. Кроме того, ведущий вал среднего моста выполнен сквозным (проходным) для привода главной передачи заднего моста, поэтому оба конца этого вала уплотнены самоподжимными сальниками и на обоих концах на шлицах закреплены гайками фланцы карданных шарниров 15 карданных передач привода ведущих мостов.
При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.
Читайте в этой статье
Назначение, конструктивные особенности
Основная задача этого элемента сводится к изменению крутящего момента перед подачей его на привод колес. То же делает и коробка передач, но у неё существует возможность изменения передаточных чисел за счет ввода в зацепление тех или иных шестерен. Несмотря на наличие в конструкции автомобиля КПП, на выходе из нее крутящий момент небольшой, а скорость вращения выходного вала – высокая. Если передать вращение напрямую на ведущие колеса, то возникшая нагрузка «задавит» двигатель. В общем, авто просто не сможет сдвинуться с места.
Главная передача автомобиля обеспечивает повышение крутящего момента и снижение скорости вращения. Но в отличие от КПП передаточное число у нее фиксированное.

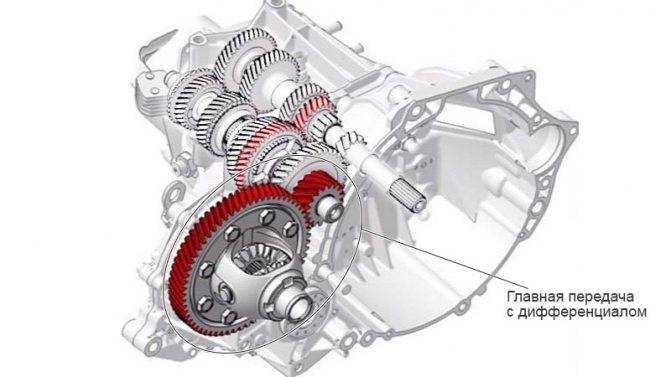

Расположение главной передачи на примере обычной МКПП
