Катушка зажигания: как работает, где находится, основные неисправности

Срок службы и неисправности катушек зажигания

Теоретически современные катушки зажигания имеют срок эксплуатации 60-80 тысяч километров пробега автомобиля. Однако реальные показатели во многом зависят от условий эксплуатации. Причин возникновения неисправностей может быть множество:

• Короткое замыкание на обмотках.
• Перегрев катушки.
• Износ в результате длительной эксплуатации или повышенной вибрации.
• Превышение времени зарядки. Чаще всего это происходит когда аккумулятор автомобиля не обеспечивает нужного уровня напряжения.
• Разгерметизация основных узлов двигателя и топливной системы.
• Повреждение корпуса.

В современных автомобилях бортовой компьютер сигнализирует о неисправности катушки включением на приборной панели индикатора Check Engine. Помимо этого, признаками нарушения работы являются:

• Отклонение сопротивления обмоток трансформатора от нормативной величины. Диагностируется при помощи тестера.
• Периодический или полный отказ одного или нескольких цилиндров двигателя, что снижает его мощность.
• Ухудшение работы ДВС при холодной (морозной) погоде или при высокой влажности воздуха.
• Отказ в работе двигателя при резком нажатии на педаль газа.
• Слабый разгон автомобиля.

Из-за особенностей конструкции ремонт катушек зажигания невозможен, и при обнаружении неполадок они просто меняются на новые. Проводить диагностику состояния и их замену лучше в сервисных центрах, поскольку от точности работы этого элемента системы зажигания зависит работа двигателя и автомобиля в целом.

Неисправности коммутатора зажигания

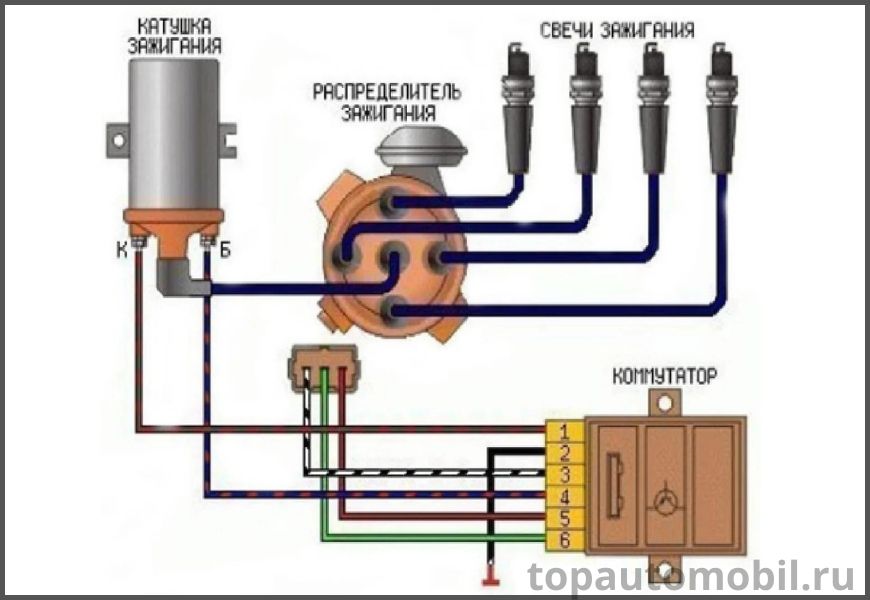

В бесконтактных системах зажигания с трамблером устанавливается коммутатор, он предназначен обеспечивать бесперебойное искрообразование на свечах, также служит для образования стабильной искры на всех оборотах двигателя, в том числе и холостых. В случае отказа коммутируемого устройства мотор начинает плохо запускаться, а во многих случаях совсем не заводится.

Основной признак неисправного коммутатора – его сильный нагрев, определить перегрев можно, прикоснувшись рукой к корпусу устройства. Как правило, вместе с коммутатором также сильно нагревается и катушка. Часто эти детали нагреваются и выходят из строя на старых автомобилях «Газель» и «Волга» ГАЗ 31029-3110 с двигателем ЗМЗ 402. Причина столь частых поломок – низкое качество запчастей, поставляемых различными производителями.

Как проверить катушку

Прибор можно проверить тремя различными способами:

• визуально осмотрев;
• замерив сопротивление на контактах обмоток;
• путем поочередного отсоединения клемм при запущенном моторе.

Первый метод самый простой. Отсоединяем деталь и визуально ее осматриваем. Корпус должен быть целым, не иметь нагара, оплавления. Не будет лишним понюхать прибор – от него не должно пахнуть гарью. Неплохо сравнить исправную деталь с той, на которую пало подозрение в поломке.

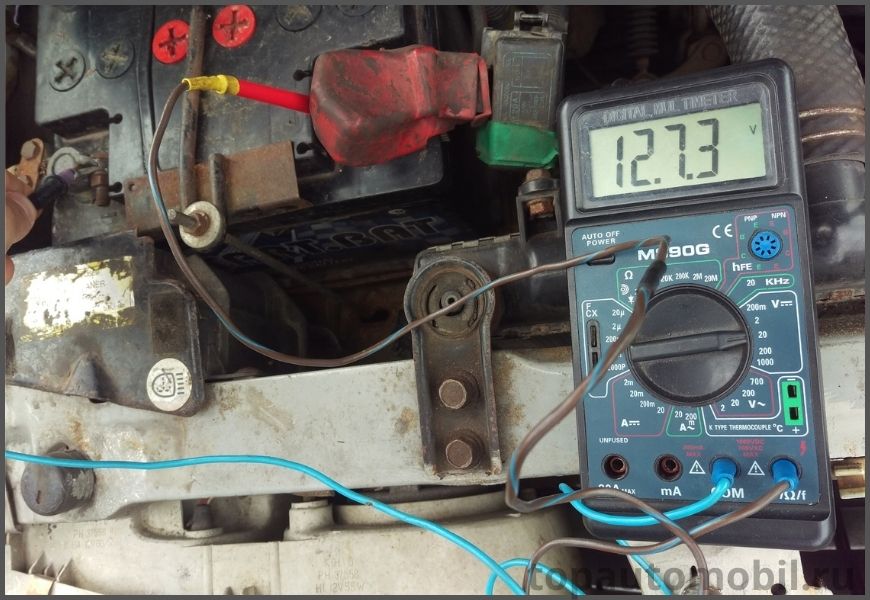

Второй способ подразумевает измерение мультиметром сопротивления обеих обмоток. Он является самым надежным, поскольку предоставляет водителю точные параметры обмотки катушек. Для проверки первой щупы прибора помещают на входные клеммы. Сколько должен составлять результат замеров? Показания должны находиться в диапазоне от 0,4 до 2 Ом. Для измерения сопротивления вторичной один щуп подсоединяют к контакту, второй – к пружине, которая идет непосредственно к обмотке. Результат будет отличаться у разных моделей детали. Обычно он находится в диапазон от 6 до 20 кОм. Если замеры показали меньше, это повод для беспокойства.

Третий способ подойдет только для индивидуальных или четырехвыводных катушек потребует выполнить следующие действия:

• завести двигатель;
• поочередно отсоединить провода от катушек;
• наблюдать за изменениями в работе цилиндра.

Если при очередном отсоединении никаких изменений не произошло, деталь, от которой отключили провод, неисправна. Работу цилиндра проверяют в первую очередь на слух. При незначительных отклонениях напряжения, которое подается на свечи, почувствовать разницу зачастую достаточно сложно. Поэтому такой метод никак нельзя назвать точным.

Виды систем зажигания

Важный элемент — распределяющее устройство, по типу которого различается контактная или бесконтактная система зажигания, а на новых автомобилях устанавливается более технологичная электронная система зажигания. Каждая из них имеет свои преимущества, которые нужно знать владельцу автомобиля.

Контактная система зажигания распределяет ток высокого напряжения по соответствующим цилиндрам при помощи механического устройства – прерывателя-распределителя. В нем располагается ротор трамблера, который поочередно прикасаясь к контактам, замыкает их на катушку высокого напряжения. На таких принципах работает система зажигания карбюраторного двигателя старых автомобилей.

• Повышение скорости вращения коленвала и поиск новых технологий, повышающих надежность, привело к тому, что появилась контактно-транзисторная система зажигания. В ней механический прерыватель-распределитель соединяет транзисторный коммутатор, по которому протекает ток низкого напряжения, что приводит к продлению срока службы контактов. Такая комбинированная система зажигания позволила отказаться от конденсатора, запараллеленного с контактами прерывателя. В остальном – это та же классическая система зажигания.
• Бесконтактная система зажигания – более современная альтернатива устаревшим контактным конструкциям. В ней контактный распределитель системы зажигания заменяется аналогичным устройством, работающим на оптическом, индуктивном сенсоре или датчике Холла. Импульс от него идет на транзисторный коммутатор, который и управляет повышающей обмоткой катушки зажигания, выступая прерывателем импульсов. Такая конструкция повышает КПД всей системы, позволяет экономить топливо при увеличении мощности двигателя, улучшает холодный запуск.

Электронная система работает непосредственно через  установленный в ЭБУ микропроцессор при помощи специализированного программного обеспечения. Такая система зажигания служит долго и устанавливается на самые современные автомобили. В первых версиях она объединялась с системой впрыска топлива, но теперь она является составной частью единой системы управления двигателем.

Электронное зажигание

Современная, наиболее совершенная схема, которая полностью исключает наличие подвижных частей. Для получения необходимых данных о положении коленвала и других применяются специальные датчики. Далее электронный блок управления производит расчеты и посылает соответствующие импульсы на рабочие компоненты. Такой подход позволяет максимально точно определить момент подачи искры, благодаря чему смесь разжигается своевременно. Это позволяет получить больше мощности, улучшить продувку цилиндра и снизить вредные выбросы, благодаря лучшему дожигу топлива.

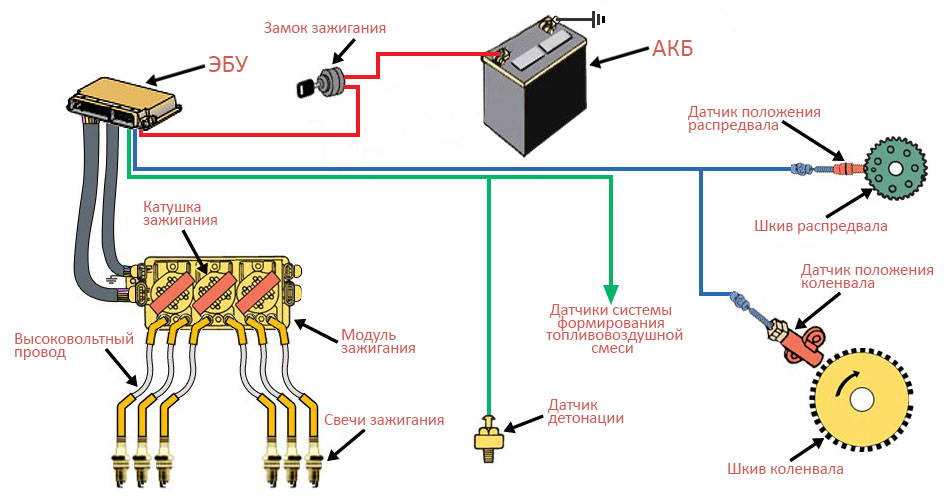

Схема электронной системы

Электронная система зажигания автомобиля отличается высокой стабильностью работы и устанавливается на большинство современных авто. Такая популярность определена преимуществами данной схемы:

• Снижение расхода топлива во всех режимах работы мотора.
• Улучшение динамических показателей – отклик на педаль газа, скорость разгона и т.д.
• Более плавная работа мотора.
• Выравнивается график момента и лошадиных сил.
• Минимизируются потери мощности на низких оборотах.
• Совместима с газобаллонным оборудованием.
• Программируемый электронный блок позволяет настроить двигатель на экономию топлива или наоборот, на повышение динамических показателей.

Назначение системы зажигания достаточно простое, она является неотъемлемой частью бензинового двигателя, а также моторов, оснащенных ГБО. Этот компонент постоянно меняется и приобретает новые формы, соответствующие современным требованиям. Несмотря на это даже самые простые модели зажигания все еще используются на различной технике, успешно выполняя свою работу, как и десятки лет назад.

Сравнение результатов измерений с нормированными значениями

После проверки и определения уровня сопротивления двух категорий обмоток все полученные показания необходимо сравнить с нормативными параметрами, установленными заводом-изготовителем. Тщательный осмотр двойной детали – более сложная задача. Первичная в элементах такого плана подключается непосредственно к разъему.

Фото: drive2.com

Стандартная схема двойной катушки несколько отличается от обычной и знание ее необходимо в процессе проверки первичной обвивки. Вторичная же прозвонится без проблем. Для этого нужно подключить тестер к паре высоковольтных кабелей.

Как проверить на искру

Преимуществом диагностики элемента «искровым» методом является возможность обнаружения неисправности практически при любых условиях. Для выполнения этой работы понадобится:

• Свечной ключ.
• Свеча.
• Плоскогубцы.

Диагностика проводится в следующей последовательности:

• Снять наконечник высоковольтного провода со свечи первого цилиндра и подсоединить его к заранее подготовленной свече, к юбке которой должна быть подключена «масса».
• Попробовать завести автомобиль, повернув ключ зажигания (рекомендуется использовать для этой операции помощника).
• Проверить, есть ли искра между электродами.

Если искры нет или она желтоватая и слабая, возможно неисправность в СЖ, в том числе и в катушке.

Таким способом можно узнать только о состоянии элемента, но если между электродами нет искры, причиной этого может быть обрыв проводки или выход из строя других важных элементов системы.

Метод искры в шприце

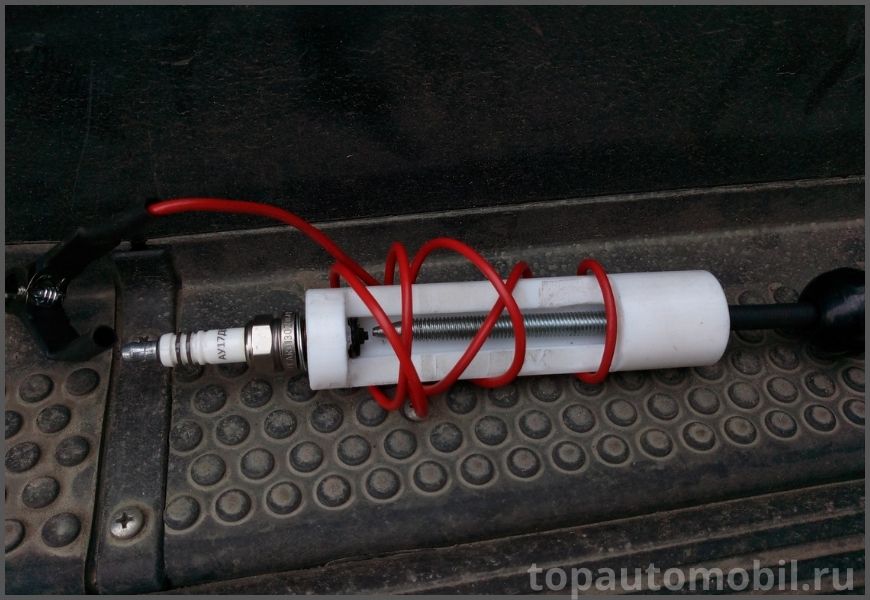

Оригинальное по конструкции приспособление для проверки катушки можно сделать из медицинского шприца объемом 20 см³. Кроме этой детали потребуется одножильный изолированный медный провод диаметром не менее 1 мм и пистолет с термоклеем. Чтобы изготовить самодельное устройство необходимо:

• Вскрыть шприц и ровно посередине поршня установить очищенный от изоляции медный провод. Для этой цели можно нагреть медь и разогретым металлом прожечь основание поршня (предварительно необходимо снимать резиновый уплотнитель). В резинке также делается прокол ровно посередине. Затем этот мягкий уплотнитель устанавливается обратно в поршень, а провод прикрепляется к подвижной части шприца термоклеем.
• Не устанавливая поршень в шприц, у медицинского изделия обрезается носик и делается также в середине отверстие, диаметр которого будет достаточен для вкручивания длинного тонкого шурупа.
• Вкрутить в отверстие шуруп, предварительно смазав его эпоксидной смолой.
• После застывания клея поршень устанавливается в шприц.

Фото: drive2.com

Используется самодельный прибор следующим образом:

• Кабель, выходящий из шприца, необходимо подключить к минусовой клемме аккумулятора (рекомендуется использовать разъем типа «крокодил»).
• Установить самодельный диагностический прибор той стороной, где находится шуруп в высоковольтный провод, идущий от катушки зажигания.
• Выдвинуть поршень от дна шприца на 1 – 7 мм. Чем более мощный двигатель установлен на автомобиль, тем больший искровой промежуток можно выставить в самодельном приборе.
• Провернуть коленвал несколько раз.

При исправной запчасти между проводом внутри поршня и головкой шурупа будут проскакивать искры. По качеству разряда можно будет судить о состоянии высоковольтного трансформатора. При искрах желтоватого оттенка, которые могут образовываться только при близком расположении контактов, можно диагностировать неисправность детали.

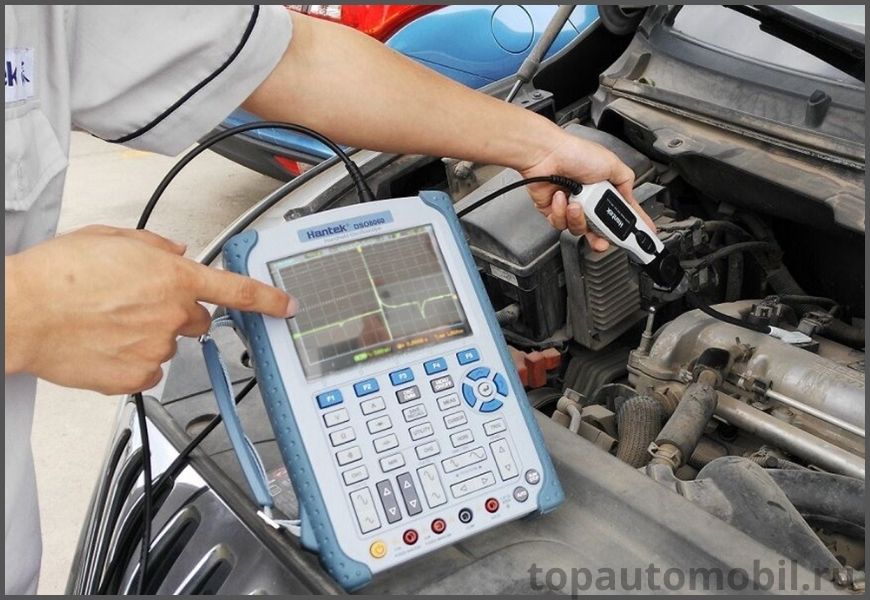

Как проверить катушку зажигания осциллографом

Не у каждого автомобилиста есть под рукой осциллограф, но если есть возможность пользоваться этим прибором, то с его помощью можно качественно проверить катушку зажигания. Если машину можно завести, то лучше провести диагностику в динамике. Сняв график напряжения в различных режимах работы двигателя, можно выявить «неполадки» в работе электрической части.

Осциллограф

С помощью осциллографа можно обнаружить межвитковые замыкания и утечку тока на массу, что практически невозможно сделать другими методами.

Принцип работы катушки зажигания

Основной задачей катушки является преобразование низкого напряжения, подаваемого от аккумулятора автомобиля (порядка 12 вольт), в высокое (до 25-30 тысяч вольт).

Иными словами, устройство типовой катушки зажигания фактически представляет собой аналог импульсного повышающего трансформатора, работа которого осуществляется следующим образом.

Схема работы катушки зажигания в автомобиле

При повороте ключа зажигания сеть замыкается, и низкое напряжение подается на первичную обмотку трансформатора. Она обладает меньшим количеством витков и выполнена из толстого провода. Прохождение тока по первичной обмотке вызывает возникновение магнитного поля, в котором накапливается энергия. При прерывании цепи первичной обмотки (например, механическим прерывателем), магнитное поле создает высокое напряжение во вторичной обмотке. Она, в свою очередь, имеет большее количество витков и выполнена из тонкого провода.

Затем высокое напряжение в виде импульса поступает к распределителю, который разделяет его и подает к электродам свечей зажигания. Между электродами образуется искра, воспламеняющая топливовоздушной смесь.

Расположение катушки зажигания зависит от ее типа и компоновки моторного отсека. В современных автомобилях для каждой свечи зажигания предусмотрена своя катушка, так называемая индивидуальная. Она надевается непосредственно на свечу и устанавливается на клапанной крышке двигателя. Общие или двухвыводные катушки обычно располагаются сбоку от верхней части мотора. Основная идея заключается в том, чтобы сократить длину высоковольтных проводов. Подробнее о типах катушек ниже.

Требования к современным катушкам зажигания

Требования, которые предъявляются ко всем современным КЗ:

Простота конструкции. Чем проще устроена КЗ, тем легче ее установить и обслужить в дальнейшем. При более простом устройстве потребитель сможет самостоятельно провести диагностику в случае появления неполадок.
Небольшие габариты и масса.
Высокий ресурс эксплуатации. Надежность устройства позволит обеспечить долгий срок службы.
Надежная защита от воздействия влажности и повышенных температур

Важно, чтобы конструкция катушки, а также материалы, которые применялись для ее производства, были устойчивы к повышенным температурам и влаге. Это позволит обеспечить эффективную работу КЗ при изменении погодных условий и воздействии агрессивной среды, характерной для моторного отсека

Пары, которые исходят от топлива и моторной жидкости, не должны нанести вред устройству и его корпусу. Если будет поврежден корпус конструкции, это приведет к ухудшению функционирования КЗ в целом.
Точность посадки устройства, а также устойчивость к появлению короткого замыкания. Конструкция КЗ должна быть выполнена так, чтобы ее размеров хватало для отвода тепла и обеспечения температурной стабильности.

Технические характеристики катушек зажигания

Основные характеристики устройств приведены в таблице.

Характеристика
Описание
Индуктивность
Этот параметр определяет способность КЗ накапливать электроэнергию и измеряется в Гн. Энергия, собирающаяся внутри первичного элемента устройства, является пропорциональной показателю индуктивности. Чем выше значение индуктивности, тем больше энергии сможет накопить механизм
Параметр трансформации
Определяет, как сильно КЗ может увеличить величину первичного напряжения. На первичный элемент поступает 12-вольтное напряжение от АКБ, а когда цепь размыкается, ток снизится от 6-20 ампер до 0. В результате изменения тока появляется напряжение на первичной составляющей, а параметр трансформации определяет, как сильно выросла эта величина. Данное значение определяется соотношением количества витков во вторичном и первичном устройствах
Величина сопротивления КЗ
Первичное устройство катушки обладает сопротивлением, составляющим около 0,25-0,55 Ом, а вторичное — от 2 до 25 кОм. Величина мощности образования искры, а также ее энергии обратно пропорциональны параметру сопротивления в первичной составляющей. Чем больше это значение, тем меньше величина энергии и мощности, которая образуется при подаче искры
Энергия искры
Данный параметр составляет около 0,1 джоуля и расходуется на протяжении 1,2 мс. В самой свече энергия появляется в результате образования дугового заряда при появлении пробоя между электродными элементами. Значение напряжения на деталях определяется диаметром свечи, а также зазора между электродными компонентами и материала, из которого он изготовлен. Также на эту величину влияет температура и давление в камерах сгорания ДВС, состав горючей смеси. Для эффективной работы свечей величина напряжения, образующегося в КЗ, будет в полтора раза больше напряжения, необходимого для обеспечения пробоя
Параметр напряжения пробоя
Сам пробой образуется между электродными компонентами свечи, если величина напряжения на них и пробое соответствует друг другу. Рабочий параметр определяется зазором между электродами, параметром давления в камерах сгорания, а также температурой горючего состава. При пуске ДВС на холодную данная величина должна быть больше, это позволит появиться пробою и появлению искрового разряда

Это важно, поскольку горючее, а также воздух в двигателе еще холодные
Число искр, появляющихся в минуту
Для расчета количества искр за одну минуту надо знать показатель оборотов коленчатого вала, а также число цилиндров в ДВС. Значение искр можно вычислить путем разделения количества оборотов, умноженных на число цилиндров

А полученный показатель поделить на число тактов мотора

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Установка момента зажигания

Если вы перед разборкой забыли поставить риску на клапанной крышке либо не совместили метки, момент искрообразования придётся настроить заново:

1. Выверните свечу первого цилиндра и сбросьте крышку главного распределителя.

Аналогичным образом выполняется настройка по лампочке, подключаемой к массе авто и низковольтной обмотке катушки. Момент зажигания определяется по вспышке лампы, когда срабатывает датчик Холла, а транзистор коммутатора размыкает цепь.

Случайно оказавшись на оптовом рынке автомобильных запчастей, я приобрёл недорогой стробоскоп. Этот прибор сильно упрощает настройку зажигания, показывая положение насечки шкива при работающем двигателе. Стробоскоп подключается к трамблёру и даёт вспышки одновременно с образованием искры в цилиндрах. Направляя лампу на шкив, вы видите позицию метки и её изменение при увеличении оборотов.

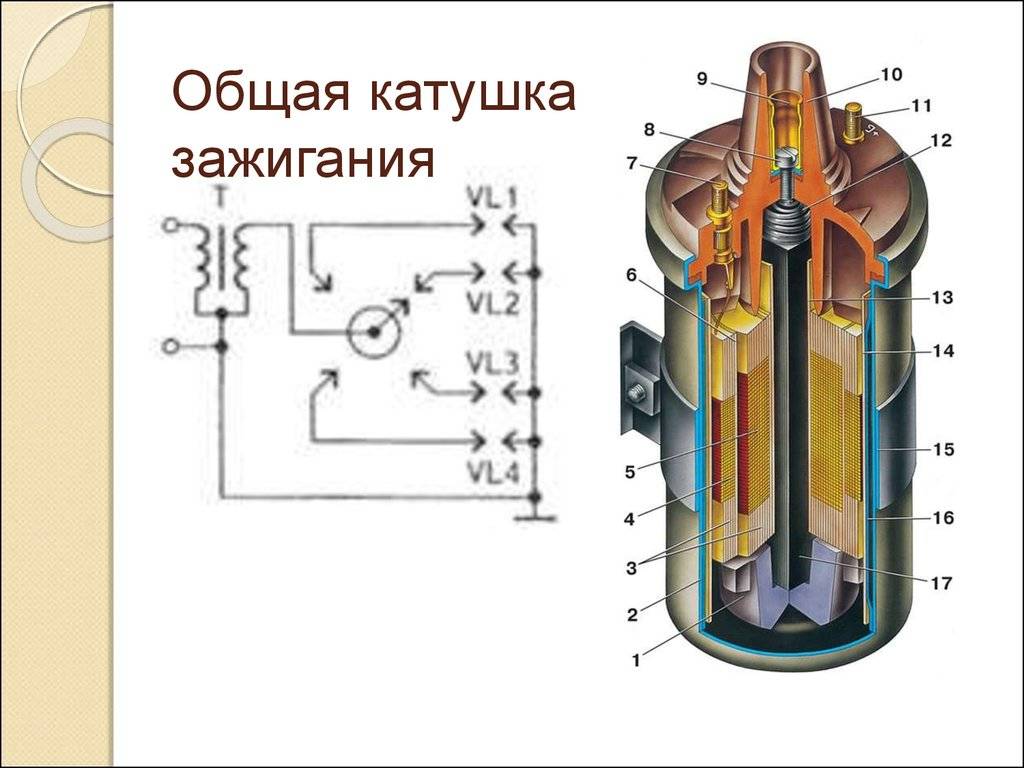

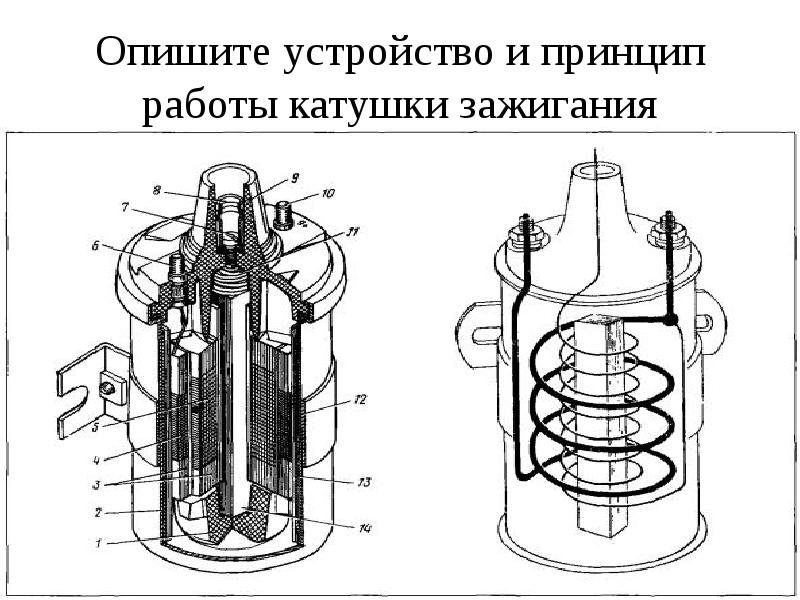

Устройство и принцип работы катушки зажигания

На фото представлена одна из разновидностей катушек.

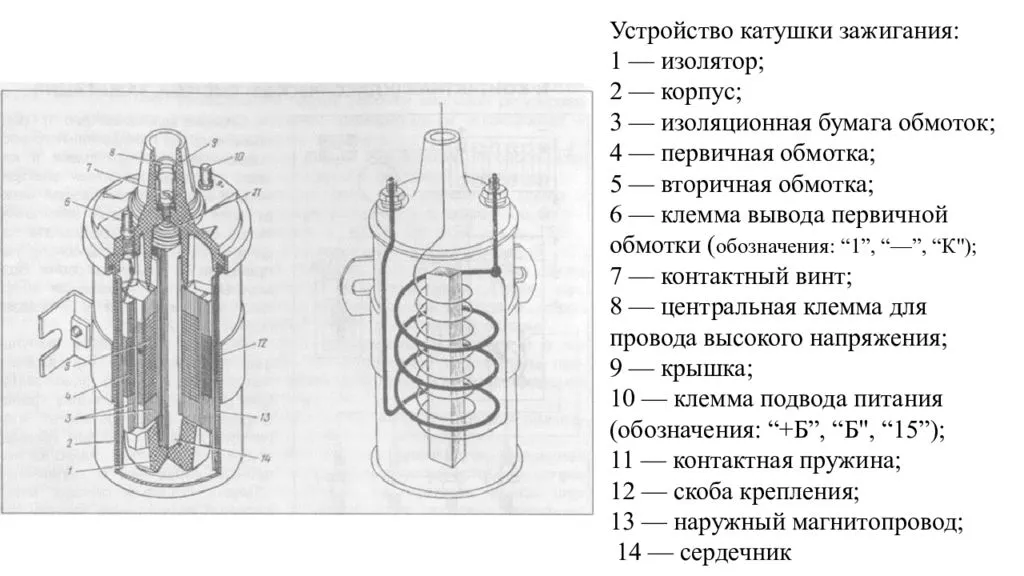

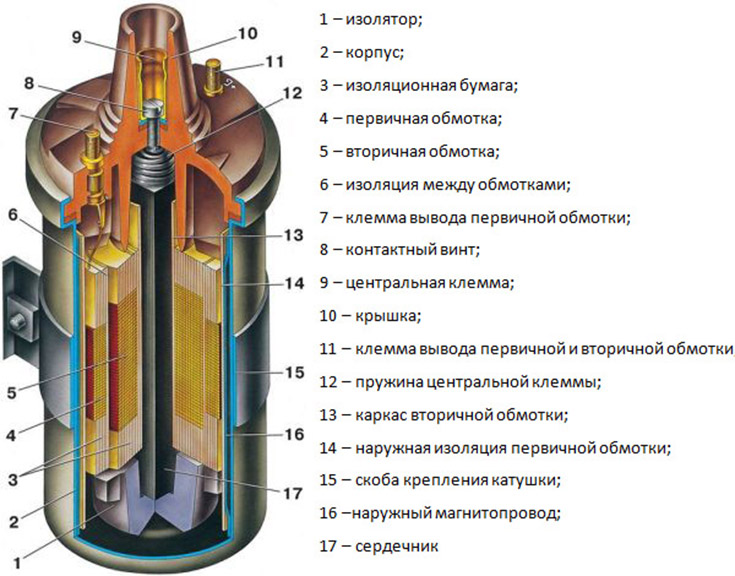

В зависимости от типа КЗ может состоять из:

1. Изолятора, предотвращающего утечку тока из устройства;
2. Корпуса, в котором собраны все элементы (чаще всего он металлический, но также встречаются и пластиковые аналоги, выполненные из термостойкого материала);
3. Изоляционной бумаги;
4. Первичной обмотки, которая выполнена из заизолированного кабеля, намотанного в 100-150 витков. На ней имеются выходы на 12В;
5. Вторичной обмотки, которая имеет строение, схожее с основной, но насчитывает 15-30 тыс. витков, намотанные внутри первичной. Элементами с подобной конструкцией может оснащаться модуль зажигания, двухвыводная и сдвоенная катушка. В этой части КЗ создается напряжение, превышающее 20тыс.В в зависимости от модификации системы. Чтобы контакт каждого элемента устройства был максимально заизолирован, и не образовывался пробой, используется наконечник;
6. Клеммного контакта первичной обмотки. На многих катушках он обозначается буквой К;
7. Контактного болта, с помощью которого контактный элемент фиксируется;
8. Центрального выхода, на который надевается центральный провод, идущий к распределителю;
9. Защитной крышки;
10. Клеммного элемента питания бортовой сети машины;
11. Контактной пружины;
12. Фиксирующей скобы, с помощью которой устройство закрепляется в неподвижном положении в подкапотном пространстве;
13. Внешнего кабеля;
14. Сердечника, который предотвращает образование вихревого тока.

В зависимости от типа автомобиля и системы зажигания, которая в нем используется, расположение КЗ несет индивидуальный характер. Чтобы быстро найти этот элемент, нужно ознакомиться с технической документацией для автомобиля, в котором будет указываться электрическая схема всего авто.

Работа КЗ имеет принцип функционирования трансформатора. Первичная обмотка по умолчанию подключена к АКБ (а когда двигатель работает, используется энергия, которую вырабатывает генератор). Пока она находится в состоянии покоя, ток проходит по кабелю. В этот момент обмотка образует магнитное поле, воздействующее на тонкий провод вторичной обмотки. В результате этого воздействия в высоковольтном элементе накапливается высокое напряжение.

Когда срабатывает прерыватель и отключается первичная обмотка, в обоих элементах образуется электродвижущая сила. Чем выше ЭДС самоиндукции, тем быстрее пропадет магнитное поле. Для ускорения этого процесса на сердечник КЗ также может подаваться ток малого вольтажа. На вторичном элементе увеличивается сила тока, из-за чего напряжение на этом участке резко падает и образуется напряжение дуги.

Этот параметр сохраняется, пока энергия полностью не исчезнет. У большинства современных автомобилей этот процесс (снижение напряжения) длится на протяжении 1.4мс. Для образования мощной искры, способной пробить воздух между электродами свечи, этого вполне достаточно. После полного разряда вторичной обмотки остаток энергии задействуется для поддержания напряжения и затухающих колебаний электричества.

Приборы для диагностики

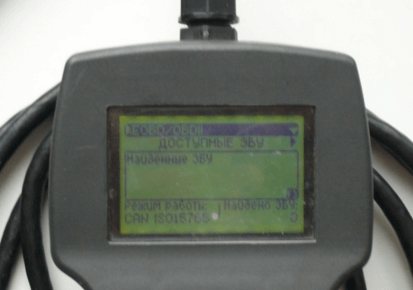

Чтобы определить неисправность в системе зажигания, применяется различного рода диагностика, причем, проверить исправность деталей СЗ можно различными приборами, также можно продиагностировать двигатель и вручную, например, по свечам. Компьютерная диагностика используется для проверки работоспособности электронных систем управления двигателем (ЭСУД) – с помощью подключения к диагностическому разъему ДВС сканера или компьютерного устройства (ноутбука, стационарного компьютера) выявляются ошибки датчиков, топливных форсунок, проверяются общие параметры.

К приборам диагностики также относятся вольтметры, омметры, в некоторых автосервисах неисправности в СЗ определяют с помощью осциллографа – этот прибор позволяет с высокой точностью определять параметры многих элементов электронной системы.

Устройство

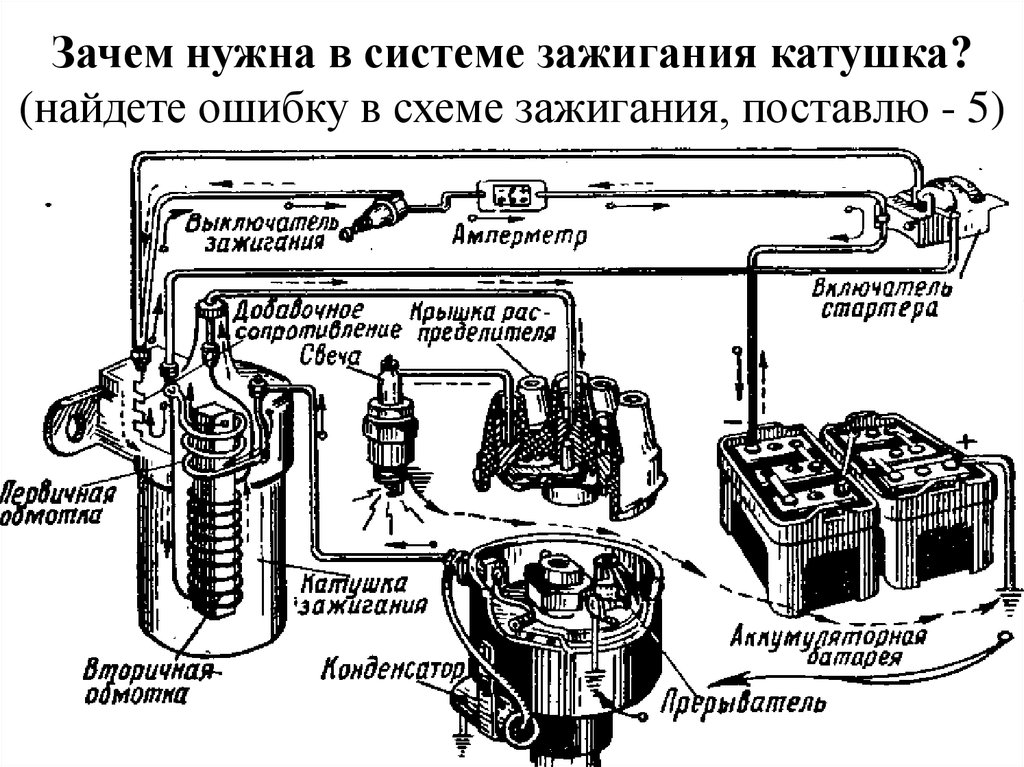

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя. Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».
