Блок Мехатроник на ДСГ(Mechatronic DSG) : особенности, неполадки, ремонт

Симптомы износа DSG – как не проморгать, что «умирает» коробка?

К неисправностям коробки передач можно относиться по-разному. Одни их боятся, другие – пытаются до последнего игнорировать. Опытные же водители знают, что поломки – неизбежны, но нужно попытаться сократить ущерб. Сделать это можно «поймав» неисправность на начальном этапе.

В принципе, контроль поведения КПП – полезная привычка, не зависимо от марки, модели и возраста. Но именно коробки-роботы, как наиболее сложные и уязвимые, нуждаются в пристальном внимании хозяев. Чем раньше Вы заметите симптомы износа DSG, тем дешевле в итоге обойдется ремонт – это правило действует в 90% случаев.

Вовремя среагировав, Вы снижаете вероятность, что везти авто в сервис придется на эвакуаторе. Впрочем, для наших клиентов – он бесплатный. Но это точно не повод ждать, пока машина откажется двигаться с места.

Как обнаружить поломку на ранней стадии?

Мехатронный блок

Если во время запуска зажигания, ДСГ перешла в аварийный режим – встает вопрос об исправности блока управления. Часто ошибки исчезает при повторном запуске, поэтому владельцы делают вид, что все в порядке.

Спустя время, сбой все чаще о себе напоминает, а однажды происходит полный отказ РКПП. Очень удачно, если это случается не на ходу. Решение проблемы – ремонт мехатроника или его замена в сборе. Если на поломку долго не обращать внимания, то второй вариант – более вероятен.

Сцепление

Неполадки со сцеплением возникают при любом пробеге, но чаще – после 70 тыс.км. Обычно коробка не переходит в режим аварии, но возникают явные трудности с переключением передач. Рывки при начале движения также говорят об износе сцепления, либо о проблемах с мехатроном.

Главный признак того, что сцепление вышло из строя – «перепрыгивание» четных или нечетных передач, и невозможность включения заднего хода. Если обнаружить вовремя, требуется только замена многофрикционной муфты. Если же с этим затянуть, повредятся все соседние узлы.

Двухмассовый маховик

Свидетельствовать о выходе из строя маховика могут любые нехарактерные звуки, а также сильные вибрации по кузову автомобиля. Поначалу шумы едва различимы, но по мере выработки ресурса, лязгающие звуки и щелчки станут настолько заметны, что даже впервые севший за руль человек поймет – что-то пошло не так.

Механическая часть

Подшипники, валы и дифференциал со временем тоже могут износиться и прийти в негодность. Случается это уже при очень солидном пробеге – после 200-250 тыс. км. Однако засорение металлической стружкой слишком серьезные последствия, чтобы пренебрегать поломками механической части КПП.

Краткий список симптомов

Итак, важно запомнить, что исправная DSG – работает тихо и плавно. Любые отклонения от этого стандарта, должны стать для Вас явным сигналом, что пора в сервис. Наибольшую опасность представляют следующие проблемы:

Наибольшую опасность представляют следующие проблемы:

• Внезапные переходы в аварийное состояние;
• Медленный разгон, не соответствующий оборотам двигателя;
• Рывки или дергание машины во время начала движения;
• Задержки или удары при переключении скоростей;
• Посторонний шумовой фон, сильные вибрации;
• Отказ трансмиссии начинать движение.

Я заметил неполадки! Что дальше?

Первое, что следует сделать – немедленно отправиться на диагностику. Желательно, чтобы Вы могли доверять мастерам и быть уверены, что они не начнут «сгущать краски». В Санкт-Петербурге, получить помощь проверенных механиков можно в нашей профильной мастерской.

Диагностика – базовая услуга, которую мы бесплатно предоставляем перед ремонтом. Вооружившись фирменным сканером, специалисты выявят, с чем связана замеченная Вами неисправность. Затем, опираясь на гигантский опыт, мы составим план работ, просчитаем цену и отправимся на согласование с Вами.

Преимущества, которыми мы гордимся:

• Являемся одним из немногих профильных сервисов Санкт-Петербурга;
• Штат сотрудников состоит из мастеров, с опытом от 5 лет;
• Качество наших услуг настолько высокое, что мы не боимся давать гарантию на 2 года;
• Мы принципиально не работаем на старом, неподходящем для ДСГ оборудовании;
• У нас есть собственные наработки, в том числе, по восстановлению мехатроников;
• Более 50% клиентов возвращаются к нам снова – и получают скидки уже со 2-го посещения.

Запись на визит – без выходных

На хороший сервис – большой спрос, поэтому перед приездом в мастерскую мы советуем Вам занять очередь. Сделать это можно всего за пару минут – по телефону. Заодно Вы сможете задать все волнующие вопросы. Позвоните нам сегодня или оставьте свой номер, заказав обратный звонок.

Когда требуется ремонт DSG 7

С ранними вариантами DSG 7 проблемы возникали довольно часто. Чаще из строя выходило сцепление, так как в этой коробке оно сухое и масло не используется для его охлаждения. Агрессивная езда или езда в городских условиях приводила к его перегреву. Новые поколения стали более надежными и производитель заявил об устранении некоторых проблем, но слабые места (мехатроник ДСГ и сцепление) у них остались те же.

ДГС 7 – высокотехнологичный узел, в котором неисправность одной детали может стать причиной сложной поломки и дорогостоящего ремонта. Поэтому целесообразно при появлении первых неполадок обратиться в автосервис для проведения диагностики и ремонта. Рекомендуется это сделать, если:

• появились толчки при переходе коробки в режимы D/R;
• пропали четные или нечетные передачи;
• появилась вибрация или посторонние шумы, как в движении, так и при смене передач;
• при движении на подъем или строгании с места появились толчки;
• компьютер сигнализирует о неисправности КПП;
• коробка передач перешла в аварийный режим.

Диагностика ДСГ 7 позволит выявить причину неисправности. В ряде случаев проблема может быть в блоке управления. В этой ситуации можно обойтись быстрым и недорогим ремонтом.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как правильно ездить на ДСГ

Согласно статистическим данным, лишь треть покупателей предпочитает механику при равных технических характеристиках авто. Отдают предпочтение двум педалям вместо трех.

Механика достаточно проста в понимании, обслуживании, ремонте. К тому же это надежный вариант КПП, независимо от фактического пробега. Не требует систематического ухода в отличие от робота или гидравлики.

Не стоять в пробках с выжатым сцеплением – одно из немногих предупреждений производителя автомобилистам. Часто горе – наездники забывают убрать ногу с педали, вследствие чего сцеплением летит в два счета.

Устройство и функции мехатроника DSG

Что такое мехатроник в коробках DSG? Функции, внутренние устройство, отличие версий.

Роль мехатроника в роботизированной КПП сложно переоценить. Этот электронно-гидравлический блок имеет сложный принцип работы и по праву считается одной из важнейших частей трансмиссии. В то же время, габариты прибора довольно небольшие, что позволило поместить его прямо в картер КПП.

Конструктивно модуль состоит из:

• Электронного блока управления — процессора, с заданным алгоритмом;
• Электрогидравлического блока — отдельного масляного контура, приводов и исполнительных механизмов;
• Датчиков, снимающих показания и передающих на ЭБУ.

Схема работы

Во время движения машины, группа датчиков выполняет измерения: скорости поворота валов, оборотов двигателя, температуры рабочих жидкостей, уровня давления и ряда других параметров.

Обрабатывая эти данные, ЭБУ передает команды на гидроблок и исполнительные элементы. Только при бесперебойной работе каждого из этих компонентов, мехатрон может нормально справляться со своими задачами.

Какие функции выполняет?

Роль мехатроника сводится к полному управлению трансмиссией, включая узел сцепления. Другими словами, он определяет момент повышения/понижения передачи и выполняет этот процесс. Кроме того, агрегат служит связующим звеном для других узлов.

Так, при неполадках с мехатроном, «поведение» DSG становится непредсказуемым. Возникают рывки, задержки при переключениях, необычные звуки и вибрации. Оставляя эти симптомы без внимания, можно очень скоро столкнуться с поломкой всех сопутствующих узлов и необходимостью капремонта.

Чем отличаются мехатроники?

Mechatronic — это не универсальная деталь, которую можно просто переставить на «неродную» машину. Прошивка агрегата зависит от конкретного авто и отличается, даже если поколения DSG совпадают. Зная, что такое мехатроник, становится понятно — он настраивается под объем ДВС, передаточные числа КПП и множество других параметров.

Успешно изменить программное обеспечение, можно только имея оригинальную заводскую прошивку и соответствующее оснащение. Чтобы получить квалифицированную помощь в этом вопросе, предлагаем обратиться в нашу профильную мастерскую. Дилерское ПО и новейшие стенды помогут быстро решить Вашу проблему. Также мы оказываем услуги по профессиональному ремонту блоков.

Вы можете обратиться к нашему специалисту, и вместе мы найдем оптимальное решение. Для консультации – позвоните по контактному телефону или опишите свою проблему в форме онлайн-заявки.

Устройство коробки передач DSG

Родоначальником роботизированной КПП стал глобальный автоконцерн «Фольксваген». Разработка агрегата велась несколько лет, пока готовый продукт не пошел на конвейер. В переводе с немецкого DSG означает «прямое переключение передач». Главной особенностью нового типа трансмиссии стало наличие двух сцеплений и соответствующих им двух первичных и вторичных валов. Каждое сцепление работает независимо от другого. Включаются они по очереди. Когда одно замкнуто, второе готовит нужную передачу, чтобы вступить в работу в подходящий момент.

Рассмотрим структуру DSG:

• корпус главной передачи, объединенный с дифференциалом;
• электронно-механический блок mechatronic;
• два сцепления;
• двухмассовый маховик;
• внешний первичный вал;
• второй первичный вал, проходящий внутри первого;
• два ведомых вала.

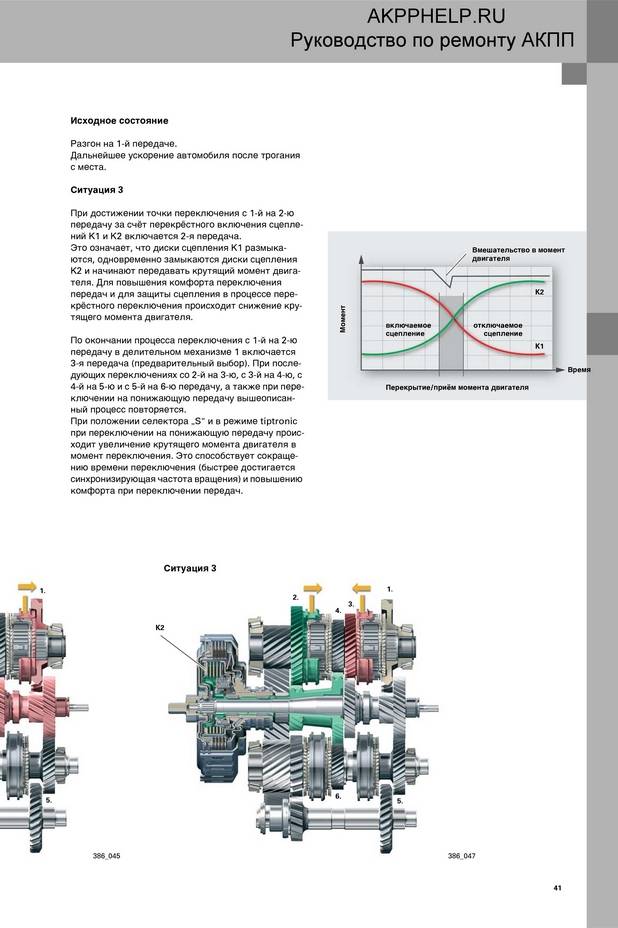

Изюминкой конструкции является двухконтурная конфигурация. По сути, DSG объединяет в себе две коробки передач, которые работают последовательно, отчего скорость становится очень высокой. Этого удалось добиться за счет особенного расположения двух рядов сцеплений и первичных валов. Сцепления находятся одно за другим на двухмассовом маховике. Каждое из них вращает свой первичный вал. Внешний вал отвечает за четные передачи. Внутренний вал, конструктивно расположенный в осевой полости первого, заведует нечетными передачами. Синхронизация осуществляется с помощью мехатроника. Сложная конструкция требует высокой квалификации мастера, выполняющего ремонт DSG.

Механизм работает по следующему алгоритму. Сначала оба сцепления отключены, автомобиль стоит на месте. Затем замыкается первое, которое вращает внутренний вал. В этот момент на нем подключены шестерни первой передачи. Автомобиль начинает движение. Наружный вал тем временем уже готов к включению второй передачи: зубчатые колеса вошли в зацепление, второе сцепление разомкнуто. По мере набора скорости первое сцепление размыкается, а второе, наоборот, включается. Это происходит синхронно. Таким образом, поток мощности от двигателя к колесам идет не прерываясь.

Двойная конструкция DSG действует существенно быстрее однодисковых аналогов. Даже профессиональный водитель, управляющий автомобилем с МКПП, не сможет обыграть по скорострельности роботизированную трансмиссию с двумя сцеплениями. На работе мотора это сказывается положительно. Меньше время работы мотора вхолостую в перерывах между переключениями передач – соответственно, лучше динамические характеристики автомобиля, меньше расход топлива.

Работу коробки координирует блок управления – мехатроник. В нем выделяют электронную плату и механическую (гидравлическую) часть. Идет постоянная обработка данных, поступающих с датчиков, которые отслеживают основные параметры: скорость вращения валов, зазор между дисками сцепления, положение вилок переключения передач, температуру масла и т. п. Мехатроник «общается» по CAN-шине с ЭБУ двигателя, чтобы получать информацию от датчика скорости и электронной педали акселератора. Обрабатывая эту информацию, он прогнозирует дальнейшее переключение на повышенную или пониженную передачу. Таким образом, DSG работает преселективно, то есть всегда стоит наготове следующая передача.

Существуют два типа DSG – шести- и семиступенчатая. Помимо разницы в количестве передач, они оснащены разными системами смазки. «Мокрая» конструкция применяется в первом варианте. Диски сцепления находятся в масляной ванне и благодаря «сырому» вращению работают до ремонта гораздо дольше. В такую коробку входит в три раза больше масла, и она имеет механический масляный насос.

Семиступенчатая DSG работает с «сухими дисками». Ей требуется гораздо меньше масла для эксплуатации. Вместо механического стоит более экономичный электрический масляный насос, снижающий энергозатраты. Конструкция проще и компактнее, но обладает меньшим ресурсом и чаще требует ремонта. Применяется на автомобилях с маломощными силовыми агрегатами.

Что такое DSG и особенности данной КПП

Итак, если просто, расшифровка DSG — Direkt Schalt Getrieb. Если отдельно рассматривать хорошо известную сегодня среди автолюбителей аббревиатуру DSG, перевод с немецкого языка в этом случае дословно получается следующим: «коробка прямого включения передач».

Отметим, что данный тип КПП является разновидностью переселективных роботизированных коробок с двойным сцеплением, которые сегодня выпускают различные мировые автопроизводители. При этом, как уже было сказано выше, первыми на массовый рынок подобную трансмиссию вывел Volkswagen, после чего данный производитель также занялся активной популяризацией агрегата.

В коробке робот ЭБУ посылает управляющий сигнал на актуаторы (исполнительные механизмы). Далее, как и на МКПП, только без участия водителя, происходит отсоединение диска сцепления, осуществляется выбор и включение передачи, затем диск сцепления подсоединяется обратно и крутящий момент снова передается на трансмиссию.

При этом переключение передач не всегда происходит так быстро и незаметно, как на АКПП или вариаторах, ЭБУ не всегда верно подбирает передачу, скорость может переключаться с рывками, под педалью газа может возникнуть «провал» и т.д.

С учетом таких недостатков роботизированных КПП с одним сцеплением, далее была разработана коробка с двойным сцеплением. Такая трансмиссия должна была решить все имеющиеся проблемы, сделав робот по комфорту не только похожим на остальные типы АКПП, но и даже лучше.

Затем весь процесс повторится применительно к остальным передачам

Важно, что передачи переключаются максимально быстро, а сама коробка называется преселективной, так как выбор и включение следующей передачи происходит заранее

Отметим, что существует несколько видов преселективных коробок-робот, которые изготавливают различные мировые производители автомобилей и трансмиссий (например, Ford Powershift). При этом дурной славой пользуется именно DSG.

Причина проста — именно DSG первой попала в серийное производство, также есть определенные особенности конструкции, а еще конкуренты сначала изучили опыт, благодаря чему в той или иной степени избежали некоторых ошибок Фольксваген. Однако это не значит, что аналоги от других производителей лучше. Тот же самый Форд Повершифт хоть и появился позже ДСГ, также имеет ряд недостатков и особенностей.

Так вот, диски двойного сцепления в этой коробке работают в масляной ванне, а сама коробка получила обиходное название «мокрая» ДСГ или DSG с мокрым сцеплением. Трение между дисками оказалось небольшим, что позволяло сцеплению передавать на саму коробку достаточно большой крутящий момент (около 350 Нм). Включения передач также происходили быстро и мягко, ресурс сцепления и самой КПП достаточно большой.

Так вот, именно такая коробка оказалась самой проблемной. С одной стороны, минимум потерь и максимум эффективности, так как масло из сцепления убрали. А с другой изменилась плавность работы, сократился ресурс сцепления, появились проблемы с переключениями, рывки и т.д.

Также немного позже Фольксваген снова выпустил еще две модификации DSG, снова установив «мокрое» сцепление и оставив 7 передач. Такие мокрые DSG-7 менее проблемные, чем аналоги с «сухим» сцеплением.

Еще в 2008 году была выпущена известная КПП S-tronic (фактически, разновидность ДСГ) для моделей Audi с продольным расположением двигателя. Эта коробка «переваривает» до 600 Нм момента. В 2010 появился обновленный тип DSG, рассчитанный на установку с поперечно расположенными моторами.

Указанный агрегат выдерживает до 500 Нм момента. Так вот, на практике больше всего проблем доставляет именно «сухая» DSG-7, тогда как другие типы данной КПП в большей или меньшей степени не уступают конкурентам.

Ремонт в соответствии с современными стандартами

В нашем сервисе с 10 летней историей вы получите профессиональное обслуживание преселективных КПП. На все услуги по восстановлению работоспособности устройства предоставляетяся двухлетняя гарантия — срок 24 месяца или 60 000 километов пробега с момента выхода авто за пределы нашего ремонтного цеха.

Выполняя ремонт, автомеханики:

• гибко адаптируют технический узел к различным условиям эксплуатации;
• обновляют ПО, устанавливают доработанные версии программ;
• соблюдают техрегламент.

Площадка сервиса оснащена по последнему слову техники. В наличии на складе компании присутствуют в достаточном количестве сертифицированные запчасти для выполнения ремонта любой сложности. Предоставляется длительная гарантия на оказанные услуги.

Как записаться на СТО

Если вы сомневаетесь в корректной работе мехатроника, запишитесь на проверку технического узла в наш центр обслуживания с помощью администратора, позвонив по указанному на сайте контактному телефону или через форму обратной связи. ,

У специалиста вы получите:

• консультацию по любому вопросу;
• предварительный расчет стоимости ремонта;
• информацию об условиях предоставления услуги в рассрочку.

Сервисный центр оснащен компьютеризированным оборудованием. С его помощью мастерам удается быстро установить источник проблемы, чтобы затем в кратчайшее время устранить неисправность. Специалист бесплатно выполнит диагностику, ознакомит вас с перечнем ошибок и предложит адекватную ситуации стратегию восстановительных действий.

Звоните нам на указанные в контактах номера телефонов. Задавайте свои вопросы. Записывайтесь на бесплатную диагностику и приезжайте!

Роботизированная коробка DSG-6: что это такое и чем отличается от ДСГ-7

Как известно, роботизированная коробка передач является одним из самых современных типов АКПП. При этом такая коробка изначально создавалась в качестве более дешевой, экономичной и надежной альтернативы гидромеханическим автоматическим КПП и вариаторам.

Однако на практике решение оказалось не таким удачным, как ожидалось. На однодисковых РКПП типа АМТ заметно пострадал комфорт, а также сразу появились вопросы касательно ресурса и надежности агрегата.

Хотя данная коробка выгодно отличается от АМТ, в процессе эксплуатации владельцы также столкнулись с определенными сложностями и неприятностями, причем самой проблемной принято считать именно версию ДСГ-7

В этой статье мы рассмотрим dsg 7, что это такое, чем данный тип отличается от дсг 6, а также на что обратить внимание при выборе нового или подержанного автомобиля с коробкой DSG

Примеры мехатронных систем [ править | править код ]

Типичная мехатронная система — тормозная система автомобиля с АБС (антиблокировочной системой).

Персональный компьютер также является мехатронной системой: ЭВМ содержит много мехатронных составляющих: жёсткие диски, оптические приводы .

Мехатроник DSG 7 представляет собой отдельный модуль, отвечающий за переключение скоростей в трансмиссиях преселективного типа. Изделие состоит из электронной и гидравлической частей, обеспечивающих быстрое изменение передаточного отношения. При повреждении компонентов нарушается режим работы трансмиссии, что приводит к обездвиживанию автомобиля.

Ресурс узлов и деталей

Самая «больная» тема для владельцев роботов — это ресурс сцепления. У первых версий DQ200 этот показатель весьма скромный, но после модернизации он увеличился до 80-90 тыс. пробега. Мастера автосервисов отмечают, что им все чаще приходится видеть «роботы», в которых этот узел прошел более сотни. Но, следует отметить, что на автомобилях с тюнингованным двигателем срок службы сцепления сокращается почти в два раза.

Вилки сцепления и выжимной подшипник ходят довольно долго, но обычно менять их приходится вместе со сцеплением, поэтому их ресурс тоже можно считать не превышающим 100 тыс. км.

Мехатроник, к сожалению, может выйти из строя даже при небольшом пробеге. В «сухих» трансмиссиях актуальной проблемой является перегрев, если такая ситуация произошла, то электронный блок управления может отказаться работать. При правильной эксплуатации мехатроник может служить 100-150 тыс. км, но у любителей агрессивной езды он может отказать даже на практически новой коробке.

Механическая часть выходит из строя редко. Она довольно прочная, имеет оптимальную конструкцию. Но практика показывает, что экстремальное вождение, перегрузки и несвоевременное устранение мелких неисправностей может вывести из строя абсолютно все.

Рекомендации изготовителя

Согласно официальным рекомендациям производителя коробка DSG-7 DQ200 необслуживаемая, масло в ней рассчитано на весь срок эксплуатации. Несмотря на наличие технологического отверстия для слива трансмиссионной жидкости, менять ее изготовитель не рекомендует.

Если учитывать, что в Европе практически везде идеальные дороги, а автомобили с пробегом более 100 000 км стараются не использовать, рекомендация не менять масло актуальна, но для наших реалий это не очень хороший совет.

Рекомендации официального дилера

Пока коробка на гарантии, рекомендуется обслуживаться у официального дилера в соответствии с установленным регламентом. Также нужно обращаться при появлении рывков, вибраций. Обычно эти проблемы связаны с ошибками программного обеспечения и необходимостью выполнить адаптацию. Если своевременно не выполнить эту процедуру, износ узлов существенно увеличивается. Сцепление постепенно изнашивается, адаптировать работу трансмиссии в условиях постоянного уменьшения толщины фрикционных дисков позволяет именно адаптация. Выполнять процедуру рекомендуется каждые 10-15 тыс. км пробега, а также при появлении рывков при движении.

Опыт мастеров показывает, что замена масла в КПП все же необходима, делать это нужно каждые 50 тыс. км пробега. Это существенно уменьшает износ деталей и продлевает срок службы мехатроника. Параллельно с заменой трансмиссионной жидкости нужно менять и фильтр мехатроника.

Рекомендации по эксплуатации

Разберемся, как правильно ездить на «роботе». Это позволит избежать многих проблем. Вот основные рекомендации:

• избегать агрессивной манеры езды, постоянных резких ускорений;
• предотвращать пробуксовки;
• при остановке на светофоре уверенно выжимать тормоз, только в таком случае диски сцепления полностью размыкаются;
• при кратковременной остановке не переключаться на нейтральную передачу;
• при парковке используйте не только режим Р, но и стояночный тормоз;

своевременно обслуживать коробку, проводить адаптацию.

По статистике авторемонтных мастерских многим аккуратным водителям автомобилей с DSG-7 DQ200 удается проездить около 150 000 км без серьезных проблем.

Резюмируем итоги

ДСГ признана наиболее технологичной и высокопроизводительной среди всех
автоматических трансмиссий. Однако концерн VAG признал факт, что первые модели DSG были откровенно «сырыми» (подтверждение
тому – множество отзывных компаний и продление гарантии).

Механики воспринимали ремонт ДСГ 7 как обыденность – жалобы
поступали даже от владельцев новых автомобилей. Однако инженеры не стояли на
месте.

Ежегодно DSG подвергалась
ряду программных и технических доработок. Это позволило получить к нашему
времени действительно надежную и быструю трансмиссию.

Современные DQ200 не так капризны к нагрузкам и
требуют меньше внимания. Об этом говорит и увеличение продаж авто с ДСГ в Москве и остальных городах России. Миф о
ненадежности немецкого робота развеян, но станет ли DSG
полной заменой автомату – покажет время.
