Коробка DSG-7: что это такое и какие особенности имеет ДСГ-7

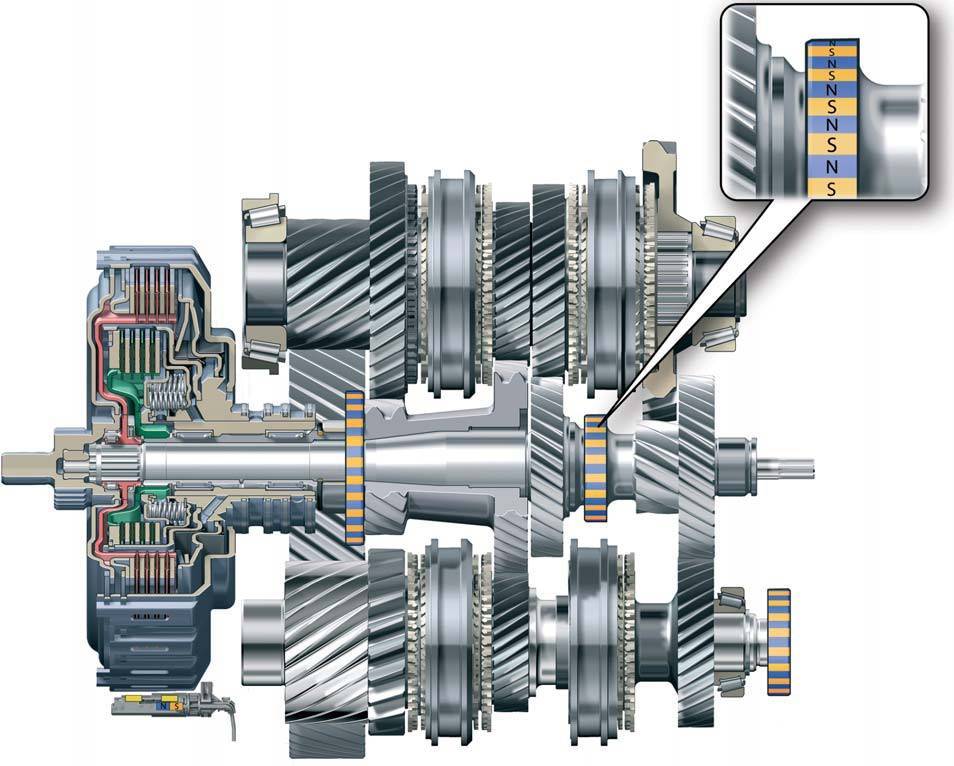

Устройство и принцип работы DSG

Так как работает роботизированная трансмиссия DSG с двумя сцеплениями, то в конструкции предусмотрено еще и два ряда передач. Современные модели оборудования не редко оснащены шестью ступенями, но покупатели имеют возможность приобретать прогрессивные машины и с семиступенчатыми КПП.

В конструкции DSG можно встретить следующие входящие в состав элементы:

главная передача;
пара сцеплений;
дифференциал;
блок управления;
демпферный маховик;
пара рядов дифференциалов.

Принцип работы установленной DSG предполагает последовательное включение передач двух рядов. Это означает, что в процессе работы одной из ступеней, всегда готова стартовать другая, находящаяся в стадии включения. Подобный конструкционный подход подразумевает переключение между передачами, в котором не допускается разрыв мощностного потока.

Особенности данных роботизированных КПП расширяют возможности коробки передач, если сравнивать эффективность их с механически переключаемыми аналогами либо автоматически переключающимися системами. Работающие моторы с ДСГ не вращаются в бесполезном холостом режиме, и машина в результате имеет улучшенные разгонные параметры.

Мехатроник

Все эти составляющие объединены в один модуль, который называется мехатроником. Находится он в картере коробки передач. Датчики позволяют отслеживать температуру, давление масла, частоту вращения на входе и выходе КПП, а также текущее положение вилок включения передач. Полученную информацию ЭБУ анализирует и реализует заложенный алгоритм управления. Электрогидравлический блок влияет на работу гидравлического контура управления КПП. Он включает в себя:

Мультиплексор.
Клапаны регулирования давления.
Золотники-распределители.

Последние способны приводиться в работу посредством селектора. Электромагнитные клапаны способствуют переключению передач.

Советы и рекомендации

Прежде всего, коробка DSG нуждается в обслуживании, причем чаще, чем МКПП. Например, в DSG-6 сцепление работает в масле, также достаточно большой и сам объем смазочной жидкости.

По этой причине замена масла в DSG должна производиться каждые 60 тыс. км. пробега. Параллельно меняется и фильтр коробки передач. При этом без должного опыта и оборудования лучше отказаться от самостоятельной замены в условиях гаража.

Еще добавим, что если машина с ДСГ застряла в грязи или снегу, нужно воздержаться от интенсивных попыток выехать «в раскачку». Лучше перевести коробку в режим N и воспользоваться сторонней помощью, то есть вытащить или вытолкать автомобиль.

Если же возникла необходимость буксировки авто с DSG, нужно придерживаться правил и рекомендаций, буксировать машину с разрешенной скоростью и только на короткие расстояния. Информация обычно содержится в мануале.

Что такое DSG и особенности данной КПП

Итак, если просто, расшифровка DSG — Direkt Schalt Getrieb. Если отдельно рассматривать хорошо известную сегодня среди автолюбителей аббревиатуру DSG, перевод с немецкого языка в этом случае дословно получается следующим: «коробка прямого включения передач».

Отметим, что данный тип КПП является разновидностью переселективных роботизированных коробок с двойным сцеплением, которые сегодня выпускают различные мировые автопроизводители. При этом, как уже было сказано выше, первыми на массовый рынок подобную трансмиссию вывел Volkswagen, после чего данный производитель также занялся активной популяризацией агрегата.

В коробке робот ЭБУ посылает управляющий сигнал на актуаторы (исполнительные механизмы). Далее, как и на МКПП, только без участия водителя, происходит отсоединение диска сцепления, осуществляется выбор и включение передачи, затем диск сцепления подсоединяется обратно и крутящий момент снова передается на трансмиссию.

При этом переключение передач не всегда происходит так быстро и незаметно, как на АКПП или вариаторах, ЭБУ не всегда верно подбирает передачу, скорость может переключаться с рывками, под педалью газа может возникнуть «провал» и т.д.

С учетом таких недостатков роботизированных КПП с одним сцеплением, далее была разработана коробка с двойным сцеплением. Такая трансмиссия должна была решить все имеющиеся проблемы, сделав робот по комфорту не только похожим на остальные типы АКПП, но и даже лучше.

Затем весь процесс повторится применительно к остальным передачам

Важно, что передачи переключаются максимально быстро, а сама коробка называется преселективной, так как выбор и включение следующей передачи происходит заранее

Отметим, что существует несколько видов преселективных коробок-робот, которые изготавливают различные мировые производители автомобилей и трансмиссий (например, Ford Powershift). При этом дурной славой пользуется именно DSG.

Причина проста — именно DSG первой попала в серийное производство, также есть определенные особенности конструкции, а еще конкуренты сначала изучили опыт, благодаря чему в той или иной степени избежали некоторых ошибок Фольксваген. Однако это не значит, что аналоги от других производителей лучше. Тот же самый Форд Повершифт хоть и появился позже ДСГ, также имеет ряд недостатков и особенностей.

Так вот, диски двойного сцепления в этой коробке работают в масляной ванне, а сама коробка получила обиходное название «мокрая» ДСГ или DSG с мокрым сцеплением. Трение между дисками оказалось небольшим, что позволяло сцеплению передавать на саму коробку достаточно большой крутящий момент (около 350 Нм). Включения передач также происходили быстро и мягко, ресурс сцепления и самой КПП достаточно большой.

Так вот, именно такая коробка оказалась самой проблемной. С одной стороны, минимум потерь и максимум эффективности, так как масло из сцепления убрали. А с другой изменилась плавность работы, сократился ресурс сцепления, появились проблемы с переключениями, рывки и т.д.

Также немного позже Фольксваген снова выпустил еще две модификации DSG, снова установив «мокрое» сцепление и оставив 7 передач. Такие мокрые DSG-7 менее проблемные, чем аналоги с «сухим» сцеплением.

Еще в 2008 году была выпущена известная КПП S-tronic (фактически, разновидность ДСГ) для моделей Audi с продольным расположением двигателя. Эта коробка «переваривает» до 600 Нм момента. В 2010 появился обновленный тип DSG, рассчитанный на установку с поперечно расположенными моторами.

Указанный агрегат выдерживает до 500 Нм момента. Так вот, на практике больше всего проблем доставляет именно «сухая» DSG-7, тогда как другие типы данной КПП в большей или меньшей степени не уступают конкурентам.

Преимущества DSG с «мокрым» сцеплением

Еще на заре производства DSG-6 DQ250 автовладельцы часто жаловались на ранний выход из строя дифференциала, на образующуюся в процессе эксплуатации транспортного средства стружку, способную «убить» коробку. Но с 2007-2008 года эти проблемы полностью устранены и на практике встречаются за редким исключением. Преимущества «шестерки» на фоне «семерки» очевидны. Во-первых, это более надежная конструкция сцепления. Даже несмотря на то, что фрикционы со временем изнашиваются, появляется «пыль», одним словом – продукт выработки, спустя 150-200 тыс. км пробега они остаются пригодными, нужно всего лишь заменить масло. Во-вторых, гораздо больший ресурс за счет конструктивной простоты: известны случаи прохождения автомобилем 250-300 тыс. км с DSG-6 DQ250 фактически без единой серьёзной поломки. В тоже время, производитель заверил ресурс 7-ступенчатого преселектива, равный 300 тыс. км, вот только на практике нужно постараться проехать хотя бы 100-150 тыс. км, чтобы не сломался соленоид или не вышел из строя мехатроник.

Злейший враг DSG-6 DQ250 – чип-тюнинг двигателя. Если вы делаете основной акцент на надежности и ресурсе агрегата, стоит отказаться вообще от любых видов тюнинга мотора. На заводе VAG настраивают программное обеспечение преселектива таким образом, что передаточные числа всегда соответствуют заявленным показателям мощности и крутящего момента ДВС. От возможности «прокачать» движок машины отказывается малая часть автолюбителей, а все потому, что преселектив с «мокрым» сцеплением предназначен для моделей с мощным и, как правило, турбированным движком. Диапазон колоссальный – от 1.4-литровых турбированных агрегатов на 140 сил до 250-сильных V-образных шестерок. Благодаря тюнингу можно с легкостью увеличить мощность на 40-60 лошадей, но даже этого достаточно для того, чтобы уже спустя 40-50 тыс. км пробега коробка DSG-6 DQ250 начала медленно «умирать».

Виды коробок DSG

Среди версий коробок ДСГ наиболее известные, это:

– DSG-6. Или шести режимная КПП с «мокрым» двойным сцеплением. Первые версии таких агрегатов начали ставить на авто с 2003-го. Комплектуются с моторами в диапазонах, начиная с 1.6 и заканчивая 3.2 литров, для таких авто, как Шкода и Фольксваген, а также Сеат;
– DSG-7. Соответственно имеет 7 скоростей. Главным отличием от предыдущей версии является то, что она является «сухой» и рассчитана на пониженные параметры крутящего момента. С 2008-го комплектуется с моделями Гольф и Поло;
– VAG-500. Или модернизированная версия ДСГ, которая приспособлена для адаптации с моторами с крутящими моментами в пределах 500 Н*м таких моделей, как китайской сборки Тигуан, Транспортер, а также комплектации Шкода Кодиак.

Как он устроен

В устройство мехатроника входят следующие узлы:

Электронный блок управления, который собирает и анализирует информацию от датчиков. Контроллер обеспечивает управление 8 клапанами с электромагнитами, которые отвечают за переключение скоростей и работу сцеплений. Измерительные элементы находятся внутри электронного модуля, в картере коробки расположен сенсор частоты вращения первичного вала.
Электрогидравлический контур, позволяющий создавать необходимое для переключения давление масла. В конструкции модуля предусмотрена шестеренная помпа высокого давления с накопительным бачком. Для регулировки давления используется отдельный клапан, настроенный в заводских условиях. Резервуар (емкость 0,2 л) связан с электромагнитными клапанами, всего в мехатронике находится 1,1 л специального масла. В конструкции контура предусмотрен фильтрующий элемент, отделяющий масло от грязи.

Узлы мехатроника.

В конструкции узла предусмотрены сенсоры:

частоты вращения первичного вала коробки (1 элемент расположен в картере и 2 — установлены в блоке мехатроника);
хода дисков сцепления (для каждого фрикциона свой элемент);
привода переключения скоростей (4 детали);
давления в гидравлической системе мехатроника;
температуры фрикционных накладок (общий для 2 сцеплений);
переключения передач (при установке лепестков под рулевым колесом).

Масляная система блока мехатроника изолирована от системы смазки механического контура коробки передач. При обслуживании трансмиссии в картеры заливаются различные сорта технологических жидкостей. Применение двойной системы смазки позволило избежать попадания в клапаны мехатроника частиц, образующихся при износе шестерен. Использование специального масла для привода вилок переключения помогло повысить эксплуатационные параметры коробки при отрицательных температурах.

Масляная система.

В конструкции узла предусмотрены регулировочные клапаны, обеспечивающие давление масла в секциях четных и нечетных передач. При обнаружении утечек или неисправностей происходит деактивация секции, что фиксируется водителем как отказ переключения на некоторые скорости. В коробке предусмотрены клапаны для приводов переключения, при деактивации зажигания и переводе селектора в положение стоянки происходит автоматическое включение 1 передачи или скорости заднего хода (для дополнительного удержания автомашины на стояночной площадке).

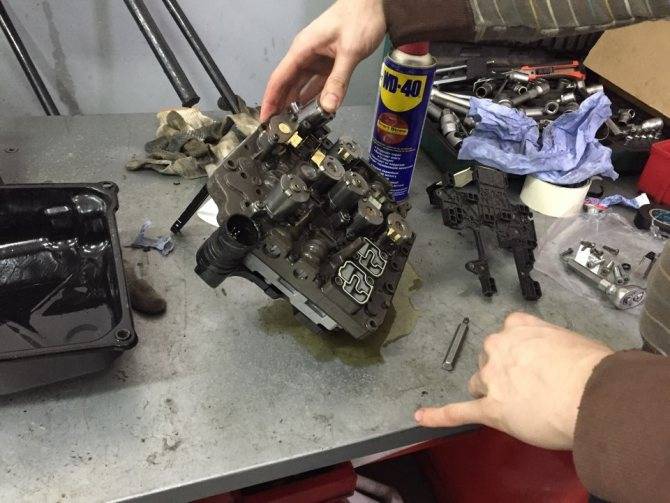

Поломки мехатроника

Продолжаем изучать отзывы о ДСГ 7. Данная трансмиссия имеет также неисправности, касающиеся электрогидравлического блока управления. Причем эти поломки могут сказываться и на механической части. Как отмечают отзывы, ДСГ 7 обладает следующими неисправностями. Это:

Поломка электронной платы или ее датчиков.
Выход из строя гидроаккумулятора давления.
Поломка электромотора насоса и соленоидов управления.
Проблемы с корпусом мехатроника или стакана гидроаккумулятора. Владельцы сталкиваются с таким явлением, как трещины каналов.
Потеря герметичности коробки и различные протечки.

Многим приходилось полностью производить замену мехатроника роботизированной трансмиссии ввиду сложности конструкции и отсутствия запчастей. Ситуация усложнилась в 2015 году. Так, мехатроник стал прошиваться и при установке на другую машину попросту не работал. Ввиду этого нельзя было приобрести какой-либо блок с разборки. Приходилось раскошеливаться на новый.

Видео «Что нужно знать об эксплуатации роботизированных трансмиссий?»

Канал Diocar опубликовал ролик, автор которого рассказывает пользователям о правильной эксплуатации ДСГ, а также о том, каких ошибок нельзя допустить при использовании роботизированной коробки передач.

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (95.45%)

Нет (4.55%)

Пожалуйста, напишите, что не так и оставьте рекомендации по статье

Отменить ответ

Оценить пользу статьи: (22 голос(ов), среднее: 4,95 из 5)

Обсудить статью:

Какие версии DSG существуют?

DQ250 (Мокрое сцепление)

В середине 2003 года была выпущена 6 ступенчатая коробка, разработанная совместно с компанией Борг Ворнер. Генерация DSG DQ250. Стоит сразу отметить, что сцепление (диски двойного сцепления) работали в масляной ванне. Эта коробка признана наиболее удачной, она передает хороший крутящий момент (до 350 HM), мягко переключает скорости, экономит топливо, и, при всем при этом еще и достаточно износостойкая.

DQ200 (Сухое сцепление)

Вот мы и добрались до DSG7, о надежности которой слышал если не каждый, то уже точно каждый второй автолюбитель. Так ли все печально? Разберемся.

Остальные модификации

Затем выпустили еще две модификации, обе имеют мокрое сцепление и 7 ступеней. Речь идет о выпущенном в 2008 году S-tronic для автомобилей Ауди с продольным расположением мотора и перевариванием 600Hm, а уже в 2010 DSG для поперечной компоновки (до 500Hm).

Отметим так же, что с осторожностью стоит относиться лишь к модификации DQ200, поскольку остальные генерации DSG по-надежности не уступают классическим АКПП

Возможные проблемы ДСГ

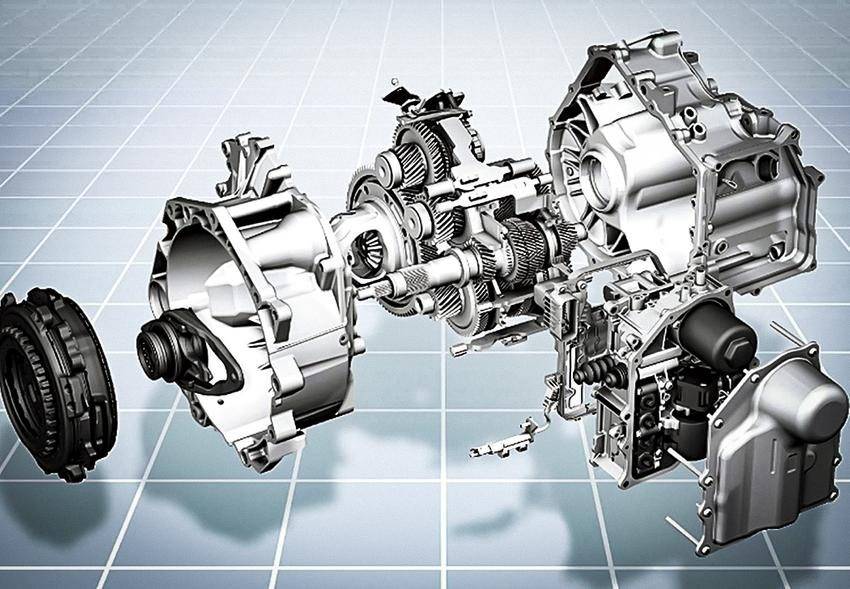

Строение ДСГ коробки

Семиступенчатая DSG имеет сложную конструкцию. Учитывая это, не каждая станция ТО будет готова взяться за осуществление ремонта. Для проведения данной процедуры требуются определенные навыки, опыт, соответствующие запчасти.

Чтобы максимально увеличить рабочий срок DSG, автомобилисту нужно учитывать нюансы по ее непосредственной эксплуатации.

Способствует сокращению ресурса данной коробки следующие факторы:

агрессивный стиль передвижения;
резкий старт;
пробуксовка.

Учитывая это, первые проблемы с функционированием коробки могут возникнуть после 50000 км пробега. В ряде случаев могут отмечаться резкие сильные рывки. Данное проявление может быть следствием износа соленоидов мехатроника. Выход в сложившейся ситуации – замена утративших свои свойства элементов.

Периодически следует проверять датчики агрегата. При наличии загрязнения на них, данные устройства начинают некорректно выполнять свои функции. О проблеме с ними проинформирует водителя сигнал на панели приборов.

Одна из причин того, что произошла поломка сцепления – долгая эксплуатация машины по пересеченной местности. Автомобили с ДСГ не подходят для частых поездок по бездорожью. Замена сцепления является не дешевым мероприятием.

Целесообразно разобраться, как правильно эксплуатировать машину, где присутствует DSG (7 ступеней).

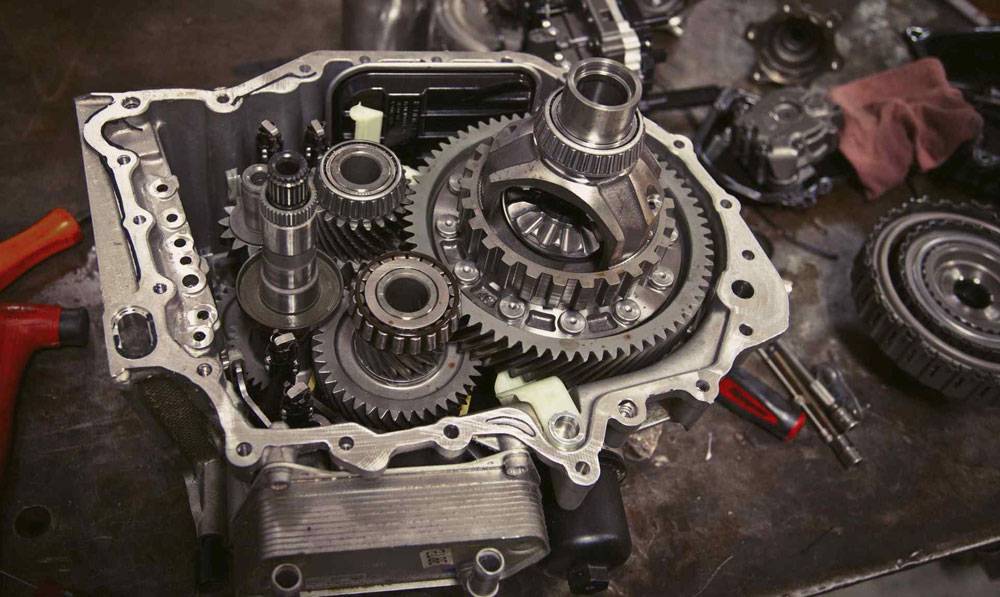

Конструктивные особенности

Всем автомобилистам давно известно, что конструкция DSG схожа с МКПП. Здесь есть пара основных валов, один из которых для четных передач, а другой для нечетного и заднего хода. Первичных и вторичных одинаково по два.

Вторичных валов тоже два. На вторичном вале №1 располагаются зубчатые колеса 1-й, 2-й, 3-й и 4-й передач, и еще главная шестерня. На вторичном валу №2 шестерни 5-й, 6-й и задней передачи, 1 ведущая шестерня.

На каждом первичном вале находятся по два зубчатого колеса. Одной шестерней 2-го первичного вала переключают 4-ю и 6-ю скорости. С помощью шестерни первой передачи автомобиль сдает назад. Все передачи в АКПП DQ250 работают синхронно. В КП, о которой мы ведем обзор, работа муфт механики осуществляется в масле, поэтому автомобилисты называют их «мокрыми».

Вращающий момент от коленвала поступает на входную ступицу КП через двухмассовый маховик. Гидроцилиндры замыкают фрикционные муфты.

Правильная эксплуатация коробки ДСГ 7-ми ступенчатая

Как правильно ездить? Во время передвижения по городу, переключение с первой на вторую передачу позволяет экономить на горючем. Когда осуществляется старт с места, водителю необходимо выждать несколько секунд, для того чтобы осуществилась сцепка диска сцепления как следует с рабочей поверхностью, после чего можно ускоряться.

Особенности эксплуатации заключаются и в том, что машину, которая оснащена данной версией трансмиссии, не следует использовать в качестве буксира грузов. Коробка не рассчитана на такие нагрузки. Нередко это является причиной того, что агрегат быстро выходит из строя. Может произойти разрыв ремня, что приведет к дорогостоящему ремонту ДСГ.

Какое рекомендуется применять масло? В качестве топлива для ДСГ можно использовать G 052 512 A2. Периодичность замены составляет примерно 60000-80000 км пробега.

ПОМАЖЕШЬ — ПОЕДЕШЬ

Система смазки раздельная: в картер с валами и шестернями заливают 1,7 л трансмиссионного масла, а в гидроблок около 1 л. Эти масла несовместимы. Заводом-изготовителем их замена не предусмотрена: в картере КП вообще нет заливной (контрольной) пробки. Однако специалисты по обслуживанию и ремонту все-таки рекомендуют заменять масло каждые 50 000 км. Но в этом случае, чтобы гарантировать правильный уровень, придется старое слить, а новое залить с соблюдением определенной процедуры. Делать это у гаражного мастера не следует: ошибка чревата преждевременным износом деталей или поломкой.

Неисправности и надежность DSG-6 DQ250

Надежность коробки зависит от года выпуска. Чем позже, тем лучше. Водители отмечали, что на некоторых режимах даже на небольших пробегах возникали вибрации в двойном сцеплении, быстро изнашивалось «железо» барабана сцепления. Все это приводило к тому, что коробка на первых порах часто ломалась еще до первых 100 тыс. км пробега. Позже было принято решение ограничить 02E DSG-6 до 220 Нм крутящего момента и двух литров рабочего объема двигателя. Разработанный совместно со специалистами из Borg Warner агрегат изначально получил неудачную конструкцию маховика. Его «болезни» часто становились причиной поломки комплекта сцепления. На протяжении всего «детского» возраста DSG DQ-250 рано требовал замены мехатроника.

Проблема и в том, что во многих сервисных центрах не хотят особо заниматься такими роботизированными коробками. Поэтому неисправные мехатроник или корзина сцепления сразу подлежат замене. Обычно если выходит из строя блок управления, клиенту предлагают контрактную DSG. В некоторых случаях стоимость ремонта робота обходится в половину стоимости автомобиля. После тщательной перенастройки DSG-6 DQ250 производителю удалось подтянуть ресурс трансмиссии до конкурентных показателей. Но в большей степени от того, что на первых порах РКПП часто ломалось, сегодня и связаны переживания автомобилистов и страхи относительно покупки машины с преселективной коробкой. С хорошим обслуживанием (замена масла каждые 60 тысяч километров вместе с фильтром) робот прослужит свыше 200 тысяч километров пробега.

Виды DSG

Компания VAG использует на автомобилях 3 типа коробок:

6-ступенчатую мокрого типа (внутренний код DQ250);
7-ступенчатую мокрого типа (код производителя DQ500 и DL501, предназначены для поперечного и продольного монтажа соответственно);
7-скоростную сухого типа (код DQ200).

Виды DSG.

DSG 6

В конструкции коробки DSG 02E применены муфты сцепления с рабочими дисками, вращающимися в масляной ванне. Жидкость обеспечивает снижение износа фрикционных накладок с одновременным уменьшением температуры. Применение масла положительно сказывается на ресурсе агрегата, но наличие жидкости в картере снижает эффективность работы трансмиссии и приводит к увеличению расхода топлива. Запас масла составляет около 7 л, для хранения используется нижняя часть картера коробки передач (конструкция аналогична механическим трансмиссиям).

Дополнительные функции, реализованные в коробке сухого типа:

спортивный режим;
ручное переключение;
режим Hillholder, позволяющий остановить автомобиль путем повышения давления в контуре сцеплений;
поддержка движения на малой скорости без вмешательства водителя;
сохранение подвижности автомобиля при аварийном режиме работы.

DSG 7

Отличиями DQ200 от предыдущих версий коробки стало использование фрикционных муфт сухого типа и 2 разделенных масляных систем, предназначенных для смазки механической секции трансмиссии и для работы гидравлических цепей мехатроника. Жидкость подается к исполнительным приводам мехатроника с помощью отдельной помпы с электрическим приводом, которая нагнетает масло в расходный бачок. Разделение систем смазки и гидравлики позволило нивелировать негативное влияние продуктов износа на соленоиды.

Контрольные датчики интегрированы в контроллер управления, что позволило избежать установки дополнительной проводки. Коробка поддерживает все режимы, реализованные в агрегатах предыдущего поколения. Гидравлика разделена на 2 секции, обслуживающие четный и нечетный ряды передач.

При отказе одного контура трансмиссия переходит в аварийный режим, позволяющий добраться до места ремонта своим ходом.

Агрегат DQ500 отличается от DQ250 появлением дополнительной передачи переднего хода. В устройстве коробки применяется маховик доработанной конструкции, а также использованы сцепления, рассчитанные на повышенный крутящий момент. Использование усовершенствованного мехатроника позволило ускорить процесс переключения скоростей.

Когда DSG7 снимут с производства?

Об этом в Volkswagen не говорят. Есть опасения, что коробка проживет на конвейере достаточно долго, благо DSG6 используют с 2003 года. Есть и примеры долгой жизни откровенно неудачных узлов. Например, французский 4-ступенчатый автомат DP0 и его многочисленные производные: DP1, DP2, AL4, которые не терпят перегрева и отличаются редкостной «тупостью» в движении. Ее применяют с различными доработками с начала 90-х, и до сих пор ставят на Renault Sandero, Duster, Nissan Almera и даже на относительно недешевый Peugeot 408.

К сожалению для автомобилистов, сейчас производителей вообще очень мало заботит вопрос надежности машин. Главный вектор их развития сейчас – экология. Ради экономии ста грамм бензина на 100 километров внедряются различные сомнительные технологии, зачастую сокращающие общий ресурс автомобиля, вроде непосредственного впрыска, увеличения давления турбонаддува или степени сжатия в цилиндрах.

Коробки передач – относительно тупиковая ветвь развития, и DSG, как ни парадоксально, находится сейчас на вершине прогресса, так как обеспечивает экономичность (а значит, вожделенную экологичность). То, что агрегат «живет» в среднем 150 тысяч километров, мало кого интересует. Производители вообще не заинтересованы в существовании вторичного рынка – они мечтают о том, чтобы люди покупали только новые машины, а старые – выбрасывали на помойку.

Поэтому, как ни печально, но с DSG7 мы имеем все шансы прожить еще лет 5-10 без особых изменений. И все продолжат делать вид, что так и надо.

Андрей Чепелев, Бибика.ру

Почему не стоит покупать машину с ДСГ7?

Во-первых, потому что невзирая на все положительные качества коробки, нет смысла играть в лотерею и надеяться, что именно вам достанется машина, которая не будет дёргаться при переключениях передач и у которой коробка не «встанет» через 50 тысяч пробега.

Во-вторых, потому что машины с ДСГ7 плохо продаются на вторичном рынке. Люди, которые покупают подержанные машины, обычно в среднем более осведомлены о технических особенностях, нежели поклонники новых автомобилей из салона. Большая часть их прекрасно знают о проблемах с семиступенчатым роботом, и они справедливо не захотят с ними связываться. Конечно, всегда можно сдать машину в trade-in, но с очень большой скидкой, так как менеджеры салона тоже в курсе дела.

При любых раскладах владельца машины с ДСГ7 ожидают проблемы и финансовые потери. Стоят ли они удовольствия от управления Volkswagen, Skoda или Audi, это уже каждый решает для себя сам.

Устройство DSG 6

DSG 6 (модель DQ250) была разработана в 2003 году. На заводе коробку маркируют как VW02 E, отличительная особенность данной коробки от 7-ступенчатого «старшего товарища», выпущенного три года спустя – так называемое «мокрое сцепление». Это означает, что пакеты дисков коробки постоянно погружены в масляную ванну и функционируют в условиях постоянной смазки и охлаждения. Это значительно увеличивает ресурс как самих дисков, так и коробки в целом.

Схематическое устройство коробки:

Основные конструктивные блоки:

двойное сцепление коробки;
картер;
дифференциал коробки;
два ряда передач;
блок управления коробки «Мехатроник»;
главная передача.

Двойное сцепление передает крутящий момент на ряды передач коробки. Ведущий диск коробки соединен с фрикционными муфтами и маховиком особой ступицей, которая также объединяет передачи.

Первый ряд передач коробки работает с нечетными ступенями и передачей заднего хода. Второй, соответственно, обслуживает остальные ступени трансмиссии.

ЭБУ расположен в корпусе коробки, в картере.

Не менее важный элемент – электрогидравлический блок, осуществляющий все физические операции по смене передаточных чисел в коробке. Его основные компоненты:

регулировочные и электромагнитные клапаны коробки;
мультиплексор, генерирующий управляющий сигнал;
золотники распределения коробки.

Когда водитель перемещает селектор коробки в одно из положений, задействуются распределители коробки. Передачи сменяются посредством электромагнитных клапанов, а корректировка муфт фрикционов осуществляется клапанами давления. Поэтому именно эти клапаны можно назвать «сердцем» коробки, а «Мехатроник» — ее «мозгом». Мультиплексор коробки DQ250 управляет гидравлическими цилиндрами. В ДСГ 6 таковых имеется 8 штук, но одновременно задействовано максимум 4 клапана коробки. Когда мультиплексор использует тот или иной режим, задействуются разные цилиндры, в зависимости от выбранной на коробке передачи.

Типичный селектор коробки DSG:

Таким образом, коробка DSG 6 функционирует на довольно простых алгоритмах переключения, меняя передачи циклически. В один момент задействованы два ряда передач, но второй (в данный момент неактивный) по-прежнему работает, только не используется. Если же коробкой производится смена передаточного числа, ряд задействуется без повторного запуска, переходя в фазу активности. Это позволяет сократить время переключения передачи буквально до долей секунды, делая движение машины плавным и аккуратным, без свойственной более «медленным» коробкам «задумчивости». И такой подход позволил дать коробке название «преселективной», поскольку нужная передача всегда готова к работе.

Важным моментом является комплектование коробок, построенных на технологии DSG, системойTiptronic, позволяющей переводить КПП в ручной режим управления.

Что общего между АКПП и DSG

Прежде, чем разбираться в различиях, давайте узнаем в чем сходство между АКПП и ДСГ.

Эти коробки – автоматические. Это значит, что водителю больше не надо нажимать на педаль сцепления, а потом переключать кулису передач селектора и выжимать акселератор. Все это за него делает электроника внутри автомата и механические детали, связанные с ней.

Благодаря автоматизации, снижается человеческий фактор, который влияет на задержки при переключении скоростей. Как вы знаете, из-за этих задержек автомобиль дергается при переключении, едет рывками. Особенно такое случается с новичками, теми, кто впервые сел за руль. В автомашине с автоматической коробкой передач, переключения происходят плавно, без толчков и рывков.

ДСГ и автоматические коробки не отличаются друг от друга и по обозначению режимов. Буквы идентичны, что написанные на коробке, что «горящие» на мониторе приборной панели.

Читать

Переключение селектора передач АКПП на ходу

А теперь давайте посмотрим на основные отличия.

Выводы о DSG 7

В итоге из вышесказанного приходит понимание того, что сцепление DSG подходит под золотой закон соответствия – чем сложнее механизм, тем он менее надежен. Такие проблемы могут появиться у любой КПП, но если для механики это обычное дело, то ДСГ сразу ставится диагноз – недееспособность. И в большинстве случаев это вопрос стоимости ремонта механической КПП и ДСГ.

Но существует факт, что, несмотря на многочисленные негативные отклики, автолюбители, которые перешли на роботизированную коробку передач в более чем 90% случаев повторно выбирают автомобиль с такой же КПП.

Компания Volkswagen не собирается прекращать процесс обновления и выпуска новых вариантов DSG. Может быть, что новые модели VAG будут оснащены уже не шести- и семиступенчатыми коробками передач, а DSG на десять ступеней. При усложнении системы трансмиссии будут расти и потребности в ее надежности. Вполне возможно, что Volkswagen запланировал разработку ДСГ не как экспериментальный и рискованный проект, а как перспективу для развития КПП.
