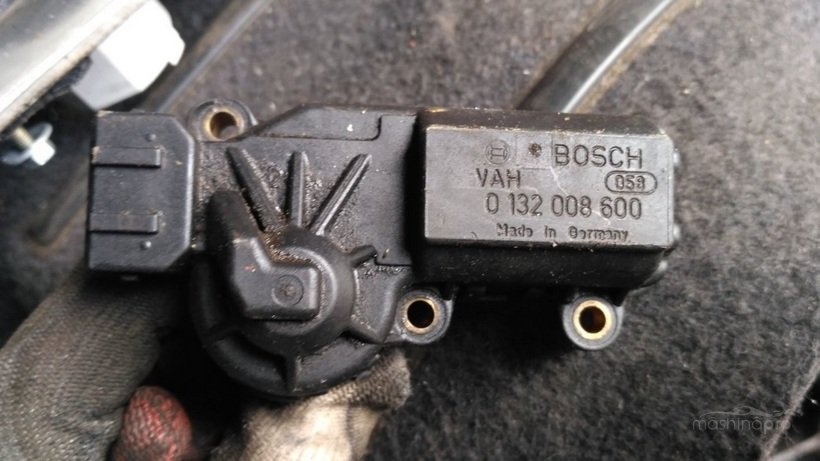

Датчик (регулятор) холостого хода (РХХ)

Какие признаки неисправностей или “смерти” ДХХ?

Регулятор холостого хода, будучи достаточно простым устройством, не имеет никаких диагностических систем, поэтому ни бортовой компьютер автомобиля, ни чек эйндж не сможет сообщить о его неисправности. Но если встретятся последующие проблемы, это может означать, что требуется замена, ремонт или чистка датчика холостого хода:

• двигатель отказывается работать на холостом ходу, глохнет;
• холостой ход имеет не постоянные (плавающие) обороты;
• во время запуска холодного мотора нет повышенных оборотов;
• в момент отключения передачи на коробке двигатель глохнет.

Эти причины также может вызвать неисправность ДПДЗ (датчика положения дроссельной заслонки). Только дело в том, что о неисправности ДПДЗ даст знать бортовой компьютер автомобиля.

Местоположение датчика холостого хода.

Двигатели семейства Ваз 2114 оснащены датчиком холостого хода, размещенным на специальном посадочном месте непосредственно на дроссельном узле. Чистка РХХ невозможна без снятия датчика. Процесс демонтажа этого элемента двигателя достаточно простой. Это объясняется тем, что датчик крепится к патрубку двумя крепежными винтами под крестовик. В зависимости от модели двигателя он может находиться как в свободно доступной зоне, так и нуждаться в снятии всего дроссельного узла.Как осуществить демонтаж РХХ?
Как упоминалось выше, чистка регулятора холостого хода невозможна без его предварительного демонтажа. Для того чтобы произвести демонтажные работы для регулятора, автомобиль необходимо поставить на стояночный (ручной) тормоз и снять клемму “минуса” с АКБ. После этого необходимо отключить все провода от датчика и вычистить от грязи его посадочное место, чтобы она не попала внутрь дроссельного узла

Далее откручивается два винта при помощи “трещотки” или отвертки и готово, датчик снят.
Процесс чистки датчика холостого хода на Ваз 2114.
Как только появляются какие-либо проблемы в работе двигателя (выше они были приведены) свое внимание нужно обратить на датчик холостого хода, возможно, его нужно чистить. И тут многие задаются вопросом: как почистить клапан холостого хода?
Процесс чистки, на самом деле, весьма простой и не занимает много времени и для этого требуется всего лишь смесь для чистки карбюраторов или же широко распространенную WD-40.
Итак, как почистить регулятор холостого хода на Ваз 2114:
1

Самое первое, что нужно сделать – это отключить все подходящие к датчику провода (при этом можно заодно и почистить контакты).
2. С помощью крестовой отвертки выкручивается два винтика на датчике. (В том случае, если крепежные винты отсутствуют, это явный признак того, что регулятор посажен на лак. Для чистки такого РХХ требуется демонтаж всего дроссельного узла.)
3. Вытаскиваем ДХХ и оцениваем его состояние. При этом следует обратить внимание на состояние клапана. Наличие масла и черной грязи на нем явный признак необходимости чистики дроссельной заслонки целиком.
4. Берется жидкость для очистки (WD-40 или очиститель для карбюраторов) и обильное брызгается на конусную иглу и пружину, что позволяет их очистить. Далее датчик высушивается и устанавливается на место. Перед возвращением датчика на его место стоит также проверить длину высунутого штока. Она не должна быть больше 23 мм.
Как почистить датчик холостого хода на Ваз 2114 с 1,6 литровым двигателем с 8 клапанами:
На Ваз 2114 оснащенных 1,6 л двигателем процесс демонтажа датчика холостого хода отличается первым шагом. Нужно предварительно отсоединить дроссельный узел от ресивера. Для этого необходимо немного открутить две крепежных гайки таким образом, чтобы была возможность отсоединить дроссельный узел от торцовой части ресивера хотя бы на 1 см. При этом дроссельный узел снимать полностью не нужно. Далее весь процесс точно такой же, как было описано выше.
Как почистить регулятор холостого хода на Ваз 2114 с двигателем 1,6i:
Для того чтобы снять на таком двигателе датчик холостого хода требуется полный демонтаж дроссельной заслонки. Это объясняется тем, что РХХ размещен таким образом, что один винт легкодоступен, а вот второй – нет (невозможно просунуть отвертку для его откручивания). В остальном процесс чистки аналогичен с двумя другими двигателями.
После того как датчик был почищен и установлен на свое место и никаких изменений в работе двигателя не произошло, это может означать выведение датчика холостого хода из строя и необходимость в его замене или ремонте. Причинами выхода из строя ДХХ могут быть как изнашивание направляющих конусной иглы, так и обрыв какого-либо провода внутри датчика и прочее.

Опубликовано:
23 июня 2015

Устройство и принцип работы электромагнитного клапана

Электромагнитный клапан, также называемый экономайзером принудительного холостого хода (ЭПХХ) – неотъемлемая составляющая любого карбюратора современных автомобилей. Начало активного использования этого узла приходится на 80-е годы прошлого столетия, когда «битва» между инжекторными и карбюраторными агрегатами обострилась. Во многом это связано с тем, что первые имели заметно меньший расход топлива, а это уже подкупало большее количество автолюбителей.

Дабы минимизировать расход карбюраторных моторов автомобильные инженеры принялись за их активную электронизацию. В нескольких словах, суть последней заключалась в том, чтобы посредством использования электронных устройств понизить показатели расхода горючего. В итоге, электронизация вылилась в появлении электромагнитного клапана карбюратора, а также ряда других электрических девайсов в конструкции данного узла

Но зачем это было нужно и как помогло конкуренции карбюраторных моторов с инжекторными? Для того чтобы ответить на такой вопрос, стоит обратить внимание на принцип работы ЭПХХ

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

1. Отключается АКБ, чтобы предотвратить замыкание в проводке.
2. От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
3. Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
4. Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
5. Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
6. После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

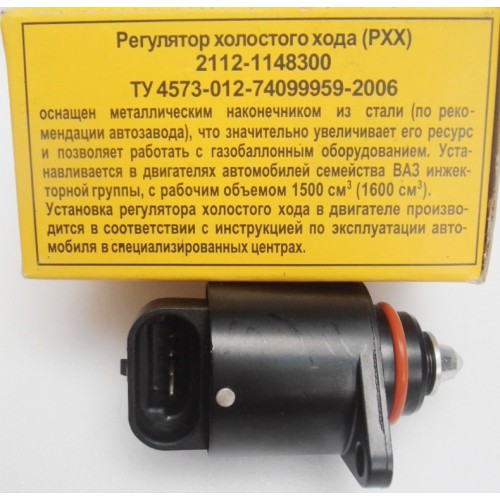

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Разновидности неисправностей регулятора ХХ на Приоре

Как уже упоминалось выше, из строя такая деталь выходит редко, если только на автомобиле стоит не дешевая подделка. Однако поломки этого устройства возникают и, как правило, случается это при следующих дефектах:

1. Пробуксовка — возникает, когда изнашивается червячный механизм шагового двигателя. Пробуксовывание приводит к тому, что ЭБУ не способен выставить необходимое количество шагов для открытия канала на нужное расстояние.
2. Заклинивание — чаще всего, блокируется клапан в закрытом положении. Это случается, когда водитель включает зажигание, и регулятор выставляется в нулевое значение (при этом случается неисправность электрической цепи или повреждение штока). При заклинившем штоке в закрытом положении, двигатель автомобиля завести можно только путем нажатия педали акселератора. Если таким способом удается завести двигатель, то явно причина в неисправности регулятора ХХ.
3. Неисправность шагового привода — случается по причине обрыва в цепи обмотки статора (одной из обмоток).
4. Подсос воздуха — на корпусе РХХ имеется уплотнительная прокладка, которая предотвращает вероятность подсоса воздуха через корпус изделия. Если прокладка повреждена, то это приведет к поступлению избыточного количества воздуха, и как следствие, будут нестабильные обороты.
5. Люфт штока в осевом и радиальном направлении. Если вы сняли РХХ, и вручную перемещая шток, обнаруживается его свободный ход, то это считается серьезной неисправностью. Проявляется такая неисправность обычно в процессе управления автомобилем, когда сбрасывается газ, и двигатель работает на холостом ходу. За счет наличия люфта, шток запаздывает с открытием канала ХХ, поэтому двигатель глохнет. Люфта не должно быть как при его перемещении в осевом направлении, так и в радиальном. Наличие люфта свидетельствует о необходимости замены изделия, но никак не подлежит ремонту.
6. Повреждение корпуса РХХ — зачастую это случается, когда на автомобиль ставится неоригинальный китайский элемент. От вибраций двигателя происходит повреждение заклепок, и как следствие, регулятор попросту рассыпается. Даже при условии того, что изделие можно починить, установив новые заклепки, эксплуатировать его далее не рекомендуется.
7. Засорение конусного клапана — часто в ходе эксплуатации авто на клапане образуется нагар, состоящий из пыли и масляных веществ. Пыль поступает из воздуховода, когда долго не меняется воздушный фильтр. Масляные вещества в дроссельный узел приходят вместе с картерными газами. Вероятность того, что клапан РХХ загрязнен, можно определить по засорению заслонки. Клапан с большим количеством загрязнений не может выставиться в ноль, и обеспечить полное закрытие канала. Кроме того, от загрязнений происходит перекос штока.

Большинство из вышеперечисленных неисправностей можно выявить визуально. Поломки в электрической цепи можно определить, используя мультиметр. И именно о том, как выявить всевозможные виды неисправностей регулятора на Приоре, выясним далее.

Проверка и ремонт

Как уже было сказано выше, в случае если дроссельный узел вашего автомобиля защищен кожухом, добраться до регулятора может быть не просто. Перед началом проверки советуем изучить этой узел, а также проверить целостность проводки. Важный момент: дальнейшая проверка регулятора не может быть произведена корректно при разряженном аккумуляторе. Если со всем этим проблем нет, то можно приступить к проверке. Существует несколько методов:

• Проверить сопротивление между обмотками. Между С и B, а также A и D должен быть обрыв (бесконечное сопротивление). А вот между A и B, C и D сопротивление должно составлять от 30 до 100 Ом;
• Проверка самодельным тестером. Сделать его можно из трансформатора переменного тока на 6V. Вооружившись таким тестером необходимо будет проверить, нормально ли ходит шток регулятора. Некоторые автолюбители просто слегка упирают палец в конец штока и пытаются понять, приходит ли шток в движении.

Сразу отметим, что в случае выхода из строя элементов «начинки» датчика менять придется все устройство – оно не является ремонтопригодным. Однако некоторые манипуляции могут решить проблему хотя бы на время. Так, например, если вы проверили регулятор вторым методом и убедились в том, что шток перестал двигаться, проделайте следующее:

• Расклиньте регулятор силиконовой смазкой. Если она попадет внутрь устройства, последствий не будет;
• Если смазывание не помогло, замочите шток в спирте и протрите ватной палочкой. Спирт может заменить и средство для чистки карбюраторов;
• В случае неэффективности вышеперечисленных чистящих средств воспользуйтесь WD-40. Это крайне агрессивное средство, которым стоит пользоваться в последнюю очередь.

Если чистка регулятора не дала результатов, придется покупать новое устройство. Автолюбитель может его разобрать и попытаться выявить причину поломки. В большинстве случаев регулятор перестает исправно работать в случае негодности направляющей конусной иглы (клин, истирание, деформация).

Признаки поломки

«Симптомы», по которым можно определить неисправность контроллера:

1. Двигатель автомобиля заводится «бодро», но через несколько минут после запуска глохнет. Такая проблема проявляется постоянно.
2. На холостом ходу силовой агрегат функционирует нестабильно. Обороты двигателя могут резко увеличиваться и так же быстро падать. Это хорошо слышно, поскольку скачки серьезные. Такая проблема может привести к появлению вибрации в работе силового агрегата, что негативно отражается на его функционировании в целом.
3. При активации системы кондиционирования, отопления или других потребителей энергии количество оборотов резко падает. То же самое наблюдается при включении оптики. Этот признак может сообщить и о некорректной работе генераторного устройства.
4. Мотор машины произвольно глохнет, когда водитель переключает рычаг передач. Возможна остановка ДВС, когда автомобиль стоит на светофоре или во время движения «накатом».
5. Если происходит холодный пуск силового агрегата, число оборотов ДВС будет минимальным. В некоторых случаях стрелка тахометра не поднимается выше нулевой позиции. При нажатии водителем на педаль газа не происходит никаких действий, мощность ДВС не увеличивается.
6. Силовой агрегат машины начинает троить, когда авто движется на холостых оборотах.

Канал Sdelaj Sam! Pljus interesnoe! подробно рассказал о признаках неисправностей в работе РХХ автомобиля.

Типичные неисправности

Проблемы с
электрической проводкой становятся причиной обрыва питания. Также в разъемах
могут окислиться контакты. Из-за ненадежного соединения диагностику провести
трудно, и тогда неисправность может проявляться время от времени.

Типичной неполадкой является поломка электрического моторчика – загрязнение штока приводит к его некорректному ходу. Кроме этого, уплотнительное кольцо может разрушиться
(вследствие чего начинается подсос воздуха), а шток – износиться. Исправный
шток работает без «закусываний», “червяк” должен функционировать без
проскальзываний.

Среди названных неисправностей самая распространённая – загрязнение штока. В каналах дросселя копится грязь. Если вы давно не чистили заслонку дросселя, наверняка именно нагар на штоке создает проблемы, но точно причину можно определить, только выполнив РХХ.
Нужно снять устройство с дросселя, промыть его средством для очистки карбюратора.

Критического накопления грязи лучше не допускать, ведь повышенные нагрузки на
электромоторчик способны сильно навредить этому элементу. Из-за повышенных
нагрузок может выйти из строя резистор ЭБУ. Также нагрузка провоцирует
сопротивление нагара движению штока. Стоит резистор недорого, но для его замены
придётся обращаться в сервис, а там ещё возьмут и за работу.

Особенности демонтажа

Что касается демонтажа контроллера, то в этом нет ничего трудного. Разумеется, некоторые моменты могут отличаться в зависимости от конструктивных особенностей вашего транспортного средства.

Но в целом процедура снятия выглядит следующим образом:

1. Сначала полностью отключается зажигание. На всякий случай, чтобы не допустить замыкания, можно отсоединить отрицательную клемму от аккумулятора.
2. Следующим этапом будет отключение проводки питания регулятора. Обычно эта колодка представляет собой четырехконтактный выход, его можно просто отсоединить. На некоторых авто колодка проводов может фиксироваться при помощи дополнительного крепления — здесь нет ничего сложного, фиксатор нужно просто отсоединить .
3. После этого выкручиваются крепежные болты регулятора, сам контроллер снимается.

Где находится и как работает датчик холостого хода?

Регулятор холостых оборотов в автомобиле устанавливается на двигателе, в частности, на корпусе дроссельного узла. Модель транспортного средства не играет роли. Устройство можно увидеть рядом с контроллером положения заслонки дросселя. На узле регулятор фиксируется с помощью одного или нескольких болтов. В некоторых моделях авто датчик зафиксирован посредством лака.

Месторасположение РХХ в автомобиле

Принцип работы РХХ основан на отсчете шагов и возвращении клапана в начальное состояние. Если водитель производит активацию зажигания, шток на датчике полностью выходит и упирается в технологическое калибровочное отверстие. Оно располагается на дроссельной магистрали. Затем устройство выполняет отсчет шагов, а клапан возвращается в изначальное состояние. Положение последнего зависит от прошивки блока управления.

Если силовой агрегат полностью прогрет, то на автомобилях ВАЗ в момент регулировки контроллер располагается на отметке около 30-50 шагов. В случае, когда этот параметр увеличивается либо падает, происходит изменение объема воздушного потока, который проходит через калибровочное отверстие. Если шток вытягивается, совершается увеличение количества поступательных движений, а когда втягивается — уменьшение. На ВАЗах ход этого элемента составляет около 250 шагов. В силовой агрегат подается определенный объем воздушного потока, который требуется для оптимальной работы двигателя, это позволяет регулировать обороты.

Пользователь Дмитрий Шарк подробно рассказал о принципе функционирования контроллера холостого хода в автомобиле.

https://youtube.com/watch?v=Ai7I4v7_dwM

Воздух, попадающий в ДВС, анализируется с помощью устройства контроля массового расхода. С учетом полученного объема микропроцессорный модуль подает нужное количество горючего в силовой агрегат, которое проходит через топливные форсунки. В соответствии с показаниями контроллера положения коленвала управляющий модуль мониторит число оборотов ДВС и производит регулировку холостого хода. Это позволяет подавать в двигатель машины необходимый объем воздушного потока.

Если мотор автомобиля не прогрет, то увеличение оборотов происходит в результате работы контроллера холостого хода. По мере прогрева их количество возрастает. Благодаря такому принципу действия у автовладельца есть возможность начала движения на машине без прогрева ДВС.

Пользователь Alex ZW подробно рассказал об устройстве, а также принципе действия контроллера холостых оборотов двигателя авто.

https://youtube.com/watch?v=B3sKh9GvJZo

Признаки некорректной работы РХХ

Симптомы поломки регулятора в авто:

1. Мотор автомобиля перестал держать ход. При движении или стоя на светофоре обороты силового агрегата могут произвольно увеличиваться или падать, а затем возвращаться к нормированным. Возможно их зависание.
2. Двигатель машины начал троить на холостом ходу. Слышна детонация — металлический стук из-под капота.
3. Во время движения не происходит компенсации увеличившейся нагрузки на двигатель машины.
4. Появились сложности в запуске силового агрегата. Если при пуске водителю приходится дополнительно жать на газ, это говорит об износе и необходимости замены датчика холостого хода.
5. Прогревочные обороты отсутствуют либо поддерживаются на недостаточном уровне.
6. Двигатель автомобиля может произвольно заглохнуть без видимой причины. Это происходит при езде на холостом ходу, сбросе педали газа или переключении рычага трансмиссии.
7. Скорость прокручивания коленчатого вала может произвольно упасть при активации потребителей энергии. К примеру, системы кондиционирования или отопления, стеклоочистки, оптики и т. д.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Возможные причины неисправности

Существует несколько причин, способных спровоцировать нарушения в функционировании РХХ, но к числу наиболее часто встречающихся можно отнести:

• проблемы с электрической проводкой, представленные обрывом питания и окислением контактной группы;
• неправильный штоковый ход в результате загрязнений;
• выход из строя электродвигателя;
• износ уплотнительного кольца;
• поломку штока.

Шторка рабочего датчика ХХ двигается без закусывания и проскальзывания, но в процессе постоянной эксплуатации внутри каналов дроссельного узла накапливается значительное количество грязевых отложений, что нарушает функционирование РХХ.

Инструкция по замене РХХ на Приоре: выбор оптимального варианта регулятора

В процедуре замены РХХ на Приоре нет ничего сложного. Зная, где располагается данный элемент, остается только отсоединить фишку питания, и выкрутить два винта, при помощи которых крепится изделие к корпусу дроссельной заслонки.

После этого выполняется процедура очистки, смазки или прочих видов ремонтных работ

Важно отметить, что если в детали неисправен подшипник или обмотка одной из цепей. То не пытайтесь починить изделие

В этом случае ремонт может стоить вам очень дорого, если из строя выйдет ЭБУ.

Это интересно! При замене РХХ вовсе не обязательно производить процедуру отключения минусовой клеммы от АКБ. После замены или снятия штатного изделия, все равно понадобится выполнить процедуру установки параметров регулятора.

Регулятор холостого хода на Приоре устанавливается в аналогичной последовательности процессу демонтажа. Первоначально не поленитесь очистить седло клапана на корпусе заслонки. При этом крепежные винты завинчиваются от руки без необходимости контроля момента их затяжки. Ниже представлено видео, на котором описан и показан детальный процесс замены РХХ на Приоре своими руками.

https://youtube.com/watch?v=p_xsdSjJbTw

После замены понадобится выполнить процедуру установки параметров клапана. Как это сделать правильно, описано в следующем разделе.

Одним из немаловажных и открытых вопросов звучит так — какой лучше РХХ ставить на Приору. Действительно, такие устройства выпускают разные производители, и можно запутаться с поиском подходящего варианта. Оптимальный вариант — покупать не дешевые изделия, произведенные в подпольных условиях. Для этого выбирайте продукцию следующих производителей:

• Элкар;
• регуляторы калужского завода славятся надежностью (именно такие изделия и устанавливаются на Приоры). Ниже на фото представлено, как выглядит упаковка. Их стоимость составляет ориентировочно 600-800 рублей;
• Pekar — неплохие изделия, стоимость которых составляет в районе 700 рублей;
• Группа Омега (желтая упаковка)— учитывайте, что изделия этой компании по качеству уступает предыдущим вариантам, и отхаживают обычно не более 30 тысяч км пробега.

Существуют и другие варианты регуляторов, например, как на фото ниже.

Он также подходит на Приору, но покупая такие изделия неизвестных производителей с китайскими обозначениями, вы рискуете тем, что деталь не прослужит и месяца, а может и вовсе работать некорректно. Именно поэтому рекомендуется в случае такой необходимости потратиться один раз на покупку РХХ, который прослужит не менее 100 тысяч км пробега, и не станет причиной вашей головной боли.

Это интересно! Китайские производители или недобросовестные люди выпускают аналог РХХ от Калужского завода. Подделка очень похожа на оригинал, но только ее стоимость ниже, и качество изделия куда хуже. Чтобы отличить оригинал от подделки, смотрите фото ниже.

Немаловажно также обратить внимание на сам регулятор, который также имеет характерные признаки отличий

Выбирайте только оригинальную продукцию, чтобы обеспечить не только стабильную работу мотора, но и при этом не нарушить целостность ЭБУ вашего автомобиля.

Важно отметить, что при покупке регулятора нужно обратить внимание не только на форму клапана (шляпки), но и на код, который указан на корпусе. Для переднеприводных автомобилей этот код начинается с цифр 2112

Будьте внимательны, так как есть еще устройства, которые начинаются с цифр 21203. Они предназначены для полноприводных автомобилей, в частности, для Нивы Шевроле.

Теперь также еще о кодировке. На Приоре с завода может стоять регулятор с номером 2112-1148300-01 или 2112-1148300-02. Изделия имеют отличия по форме наконечника (клапана)

Обратите на это внимание, и покупайте именно такой тип, который стоит на вашем автомобиле. Аналогом для РХХ с номером 2112-1148300-01 является устройство с кодом 2112-1148300-03 и наоборот

Для регулятора 2112-11483-02 аналог 2112-1148300-04 и наоборот. Ставить вместо 2112-1148300-02 устройство с номером 2112-1148300-01 или 03 нельзя, так как изделие будет работать некорректно.

После замены РХХ, переходим к процессу его настройки. Как это сделать правильно, читайте далее.

Неисправности датчика холостого хода

Особенность датчика холостого хода в том, что невозможно отследить возникновение неисправности из-за работы бортового компьютера. Система не распознает неисправность, поэтому придется все делать вручную.

Есть несколько контрольных признаков, которые могут указывать на проблемы с датчиком ХХ:

• Автомобиль часто останавливается на холостом ходу;
• Есть такое явление, как плавающие обороты;
• При запуске холодного двигателя повышенная скорость отсутствует;
• Если передача выключена, двигатель может самопроизвольно остановиться.

На бортовом компьютере тоже есть несколько ошибок, но полагаться только на них не стоит.

Код ошибки

Чем он занимается

Низкие обороты холостого хода

Повышенная частота вращения холостого хода

Многие путают признаки отказа РХХ с датчиком положения дроссельной заслонки. На самом деле симптомы очень похожи. Но суть в том, что бортовой компьютер сообщает о выходе из строя датчика положения, а что касается IAC, то он тихий.

     Способы диагностики перед заменой РХХ

Перед тем как приступить к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 является неисправный РХХ. Для этого есть два основных способа проверить состояние устройства.

Изучите оба варианта, чтобы понять, какой вариант диагностики лучше всего подходит для вас.

     Первый способ проверки состояния устройства

1. Приобретите тестер, если у вас его раньше не было.
2. Отсоедините DXX от ремня безопасности.
3. Если у вас двигатель 1,6 л, обязательно отсоедините крепеж дроссельной заслонки и отодвиньте его примерно на 1 дюйм от ресивера.
4. С помощью вольтметра проверьте, подается ли напряжение на регулятор. Минус подключается к земле, а плюс идет к колодке – используйте контакты AD.
5. При включенном зажигании тестер должен показать минимум 12 Вт.
6. Если нет напряжения, значит проблема в силовой цепи или электроагрегате автомобиля.
7. Если напряжение есть, но оно значительно меньше 12 Вт, это свидетельствует о низком уровне заряда батареи. Убедитесь, что вы перезаряжаете аккумулятор.
8. Убедившись в реальной работе цепочки, приступаем к изучению самого DXH. На этом этапе выключают зажигание.
9. Подключите клеммы к тестеру попарно AB и CD по очереди. Нормальное сопротивление должно быть около 53 Ом.
10. Поменяйте пары на AC и BD. При измерении сопротивление должно быть бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, можно предпринять несколько действий:

• Очистите контакты, дроссельную заслонку, коническую иглу и другие элементы датчика с помощью очистителя карбюратора. Их нетрудно найти и дешевле специализированных чистящих средств;
• Если есть возможность, попробуйте отремонтировать РХХ;
• Если ремонт не может быть произведен, замените старый датчик новым регулятором.

     Второй способ проверки состояния устройства

Для этого варианта тестирования вам понадобится простой тестер, который вы легко сможете сделать самостоятельно. Предлагаем соответствующие видеоинструкции

Теперь поступим следующим образом.

1. Отвинтите крепежные винты регулятора и снимите его с гнезда. Вы уже знаете, где находится DXH.
2. Отсоедините регулятор от основного башмака и приложите палец правой руки. Кроме того, файл index. Не нужно прилагать много усилий и создавать набор.
3. Нюанс нанесения пальца заключается в характеристиках самого регулятора, на конце которого находится игла конусообразной формы.
4. Если двигатель перестал работать, то при исправном РХХ игла полностью выходит.
5. Один палец позволит вам почувствовать легкую дрожь при включении зажигания.
6. Если этого разряда нет, устройство вышло из строя.

Максимальное расстояние от выступающей головки стержня до фланца – 23 миллиметра. Покупая новый РХХ, обязательно учитывайте это.

     Как выбрать РХХ

При проверке датчика удалось обнаружить, что устройство вышло из строя и требует замены. Но что выбрать взамен?

Сегодня для ВАЗ 2114 особенно востребованы два типа устройств от разных производителей – ОМЕГА и КЗТА.

В случае с OMEGA обратите внимание на номер 21112-114830. Если вы решили выбрать KZTA, вариант для вас имеет каталожный номер 2112-1148300-04

Последние два числа могут быть разными, и это очень важный момент. Если ваш номер IAC заканчивается на 01, не меняйте его на 03, иначе вы просто потратите деньги зря. Устройство заменяется на аналогичный или более поздний номер – 01 заменяется на 01 или 02 и т.д.

Стоимость МАК составляет порядка 300-400 рублей в зависимости от региона и конкретного магазина. Будьте осторожны, ведь сейчас на рынке огромное количество подделок.

Процесс установки параметров регулятора холостого хода на Приоре

После замены РХХ на автомобиле или снятия штатного устройства для его проверки, необходимо обязательно выполнить такую процедуру, которая называется установкой параметров или сброс счетчика. Производится процедура достаточно просто, для чего следует сделать такие манипуляции:

1. Включить зажигание на 5 секунд, после чего его выключить.
2. Снова включить, а затем выключить.
3. Запустить двигатель, и прогреть его 5 минут.
4. Этого вполне достаточно, чтобы установить параметры РХХ.

После этого контролируем изменения в работе двигателя. Улучшения свидетельствуют о том, что РХХ действительно был неисправен.

В завершении следует отметить важность рассмотренного устройства. На Приоре РХХ часто является причиной плавающих оборотов

И зачастую причина скрывается не в качестве изделия, а засорении клапана, который за счет отложений, не может качественно произвести открытие канала на нужную величину шагов. Причиной его загрязнения является пыль при несвоевременно заменяемом фильтре, а также картерные газы, которые налипают на поверхности РХХ. Однако масляные отложения не страшны, как поступающая в коллектор пыль. Возьмите себе за правило своевременно менять воздушный фильтр, чтобы увеличить ресурс не только РХХ, но и всего двигателя в целом.

Как проверить датчик холостого хода?

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

• Р0505 — означает, что неисправность кроется в цепи
  управления;
• Р0506 — произошла блокировка датчика, обороты понижены;
• Р1509 — цепь устройства перегружена;
• Р1513 — в цепи управления произошло КЗ;
• Р1514 — в цепи обрыв (замыкание также возможно).
