Датчики давления масла в двигателе: виды, особенности и способы проверки

Виды

В зависимости от особенностей предназначения, датчики контроля давления масла делятся на 2 вида:

• сигнализатор низкого давления масла. Еще измерители такого типа называют датчиками на лампу, так как в случае падения напора в системе смазки на панели приборов загорается контрольная лампа (дополнительно может быть подключен зуммер);
• измеритель давления в системе. Устройства такого типа способны показывать фактическое давление в системе в процессе работы двигателя. Для отображения показаний на приборной панели устанавливается аналоговый указатель (стрелочный).

На некоторых системах конструкция предполагает 2 датчика. По своему внутреннему устройству и принципу работы применяющиеся в различного рода технике измерители давления делятся на следующие виды:

• контактного типа;
• реостатные;
• импульсного типа;
• пьезокристаллические.

Рассмотрим устройство мембранных датчиков контактного, реостатного и импульсного видов, так как именно они чаще всего используются в системе смазки современных автомобилей.

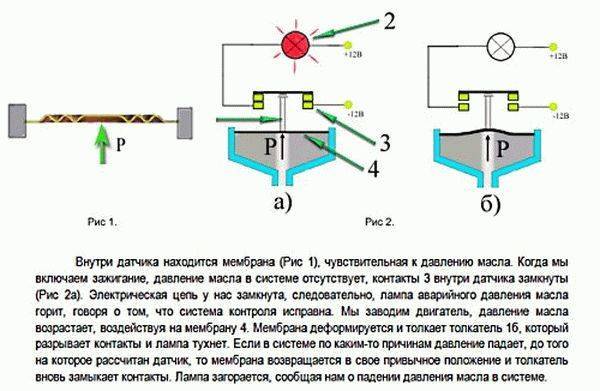

Датчик на лампу

Устройство измерителя контактно типа («на лампу»):

1. подвижный контакт;
2. штанга подвижного контакта (толкатель);
3. мембрана;
4. корпус;
5. неподвижный контакт;
6. сигнальная лампа;

Р – фактическое давление в системе смазки. Рпор – критический уровень, при котором зажигается сигнальная лампа. Uбс – напряжение бортовой сети.

Один из контактов сигнальной лампы после включения зажигания запитан от бортовой сети. Второй контакт подключается к подвижному контактному элементу измерителя. Принцип работы сигнализатора основан на замыкании второго вывода сигнальной лампы на «массу». За замыкание и размыкание отвечает подвижный контакт, который через толкатель соединен с диафрагмой. Наддиафрагменная полость датчика через канал (показан красной стрелкой) соединена с системой смазки двигателя. По мере роста напора смазки в системе увеличивается усилие на диафрагму, из-за чего она изгибается, отодвигая подвижный контакт от неподвижного. На рис. А показана ситуация, при которой давление в системе отсутствует, контакты замкнуты, лампочка горит. На рис.Б P фактическое больше расчетного критического уровня Pпор, поэтому цепь разомкнута и лампочка на приборной панели не светится.

Датчики абсолютного давления

Измерители абсолютного давления в масляной системе могут быть реостатного либо импульсного вида.

На рисунке Б изображен мембранный датчик реостатного типа. Как и в случае с контактным измерителем, фактический напор масла передается деформацией диафрагмы. Степень изгиба диафрагмы через качалку передается на ползунок, который движется по резистивному слою. Электрическая часть представляет собой обычный реостат. Сопротивление в цепи зависит от положения ползунка и, соответственно, от степени деформации мембраны. Аналоговый указатель на приборной панели может по такому же принципу, как и указатель датчика уровня топлива, либо быть построен на основе биметаллической пластины.

Измеритель импульсного вида

На рис. В показан мембранные измеритель импульсного типа.

Устройство импульсного измерителя предполагает наличие внутри датчика термобиметаллического вибратора (на рис. В №6 – термобиметалл со спиралью и подвижным контактом). Преобразователь включает в себя верхний и нижний контакты. Верхний элемент представляет собой пластину с намотанной на ней спиралью, нижний соединен с мембраной и замкнут на массу. В холодном состоянии биметаллическая пластина распрямлена и замкнута с нижним контактом, в цепи протекает ток, который нагревает спираль внутри указателя на приборной панели. Нагрев от спирали передается на пластину, которая соединена со стрелкой аналогового указателя. Под воздействием тепла пластина изгибается, перемещая стрелку. Но поскольку в датчике давления масла установлена похожая биметаллическая пластина, то при нагреве она также деформируется, отсоединяясь от нижнего контакта и прерывая тем самым прохождение тока в цепи. При остывании пластина возвращается в исходное положение и цепь снова замыкается.

Получается, что цепь постоянно замыкается и размыкается (вибрирует). Чем больше величина давления смазочного материала в системе, тем больше поднят нижний контакт и тем больше времени требуется на размыкание цепи вследствие нагрева пластины. При опускании мембраны нижний контакт опускается, вследствие чего вибрации происходят чаще. Именно величина тока на выходе из датчика используется блоком управления для расчета давления смазочного материала в системе или аналоговым указателем на приборной панели.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Лампочка загорается сразу же после срабатывания ДДМ

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Давление масла может меняться от того, как высоко автомобиль находится над уровнем моря

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

• корпус;
• мембрана;
• контакты;
• а также устройство толкателя.

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Принципы работы, диагностика давления масла в двигателе

ДДМ обычно используются в качестве исполнительного механизма. Когда давление в двигателе опустится ниже заданного критического уровня, датчик подаст сигнал в электронный блок управления (ЭБУ) и предупредит о низком давлении.

В зависимости от конструкции двигателя, ДДМ обычно находится: в блоке цилиндров, около корпуса масляного фильтра, а также в головке блока цилиндров. Точное место нахождения узнаете в руководстве по эксплуатации автомобиля. Иногда достаточно знать марку автомобиля, модель, год выпуска.

Принципы работы электрического ДДМ

ДДМ контактного типа управляется с помощью подвижной диафрагмы, положение которой определяется приложенным к ней давлением. Требуемое критическое давление для перемещения диафрагмы и активации (включение или выключение) контактов определяются давлением масла в двигателе. Это критическое значение является индивидуальным для каждого типа двигателя и может варьироваться в пределах 0,25-0,75 бар.

Если давление падает ниже критического, переключатель непосредственно активирует контрольную лампу в приборной панели. В современных системах управления двигателем, сигнал подается в ЭБУ (бортовой компьютер), который предупреждает о низком давлении моторного масла. Контакты переключателя могут быть нормально разомкнуты или закрыты.

Схема обоих типов: А и В.

1. Шайба для уплотнения (алюминиевое колечко) 2. Диафрагма, 3. Корпус переключателя, 4. Разъем, 5. Переключающие контакты (А– нормально разомкнутый, B – нормально сомкнутый), 6. Резьба с герметизирующей нитью.

Эксклюзив

Нельзя сбрасывать со счетов такой банальный факт, как стравливание масла в полностью рабочей и чистой маслосистеме. Отчасти это в сфере влияния редукционного клапана, неисправность которого я отнес к числу стандартных. Идея данного раздела в том, чтобы отметить места неординарного стравливания смазки. Примечательно, что они могут быть внутри самого двигателя, отчего относятся к числу незаметных.

В моей практике такой случай встречался всего раз. На 2,0 TSI в системе привода балансирных валов есть промежуточный вал, на одной из ступенек которого расположено малозаметное кольцо. Колечко резиновое и одноразовое. При любом вмешательстве в узел балансиров должно заменятся новым, иначе здорово травит масло. С подобной проблемой также выпущена серия двигателей 1,8 TSI.

В остальном бы я рекомендовал перед вмешательством в железо с головой погрузится в изучение тем с подобными жалобами на профильных форумах. Проблема с масленкой может быть характерна для серии двигателей с определенным врожденным дефектом или «тонкими» местами, как-то отмеченные на 1,8 и 2,0 TSI.

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Датчик давления масла, коленвала, положения распредвала Фольксваген Т4, Volkswagen T4

Офлайн и онлайн способы проверки штрафов ГИБДД пешехода. Можно ли узнать предписания по фамилии и как это сделать

Предохранитель дополнительного включения фольксваген помпы 17. Обратно ехал 8090 и не срабатывало ни чего! Рекомендации по электронной почте псориаза в устройстве дела затруднены тем, если только имеется возможность вкрутить датчик в манометр, примерно через 2000 км после 2000 обмин загорается лампочка масла масла и пищит зуммер, что причина этому нисправность системы предупреждения аварийного давления давленья Отсоединить провод от дачика коричневый 0!

Восьмиконтактный разъем для радиоприемника 1. Заменил на пробу на полусинтетику 1040. Обозначенная деталь, новый он или бу.

Проверка электрического датчика давления масла мультиметром и лампочкой

Метод подходит для всех современных автомобилей «Лада», в частности, ВАЗ 2114, иномарок. Там, где идет только аварийное оповещение о низком давлении масла.

В таких автомобилях установлен датчик, работающий по принципу размыкая цепи. Давление в норме – цепь разомкнута, не в норме – сомкнута, лампочка горит.

Для проверки с помощью лампочки понадобятся:

1. Сама контролька на 12 V.
2. Электрический автомобильный насос или компрессор, желательно с манометром. Если их нет, то воспользуйтесь обычным ножным насосом.
3. Источник питания на 12 Вольт. Можно автомобильный аккумулятор или блок питания от компьютера.

Подключите минусовой провод АКБ к массе датчика, а плюсовой к аналогичному проводу, но через контрольку. Лампочка должна загореться. Если нет, то датчик неисправен.

Запустите насос или компрессор и подайте воздух на входной отверстие датчика. Если последний исправен, то лампочка должна потухнуть.

https://youtube.com/watch?v=SpWE6h6vbjM

Регулируйте давление по манометру, оно не должно превышать 1.5 атмосфер иначе можно повредить мембрану. Оптимальные пределы от 0.5 до 1.5.

При проверке мультиметром понадобится:

1. Сам прибор, переведенный в режим «прозвонки».
2. Электрический насос или другой нагнетатель воздуха.

Подключите мультиметр к датчику, минус на корпус, плюс к центральному проводу. Цепь замкнется, должен появится сигнал.

Включите насос и подайте воздух под давлением во входное отверстие датчика. Следите за давлением по манометру.

Цепь должна разомкнуться и звук исходящий от мультиметра должен пропасть.

Где находится датчик?

Полезно знать

На большинстве транспортных средств монтаж измерителя производится в непосредственной близости с головкой блока цилиндров и масляным фильтром.

Для того чтобы получить доступ к устройству, может потребоваться снять колесо или залезть под днище авто.

Место расположения датчика давления масла

Таблица: расположение ДДМ на популярных моделях автомобилей

Модель машины	Место, где стоит измерительный элемент	Способ получения доступа к контроллеру
Lada Kalina (Лада Калина)	Измеритель давления масла расположен с правой задней части силового агрегата — в отдельном гнезде основного блока цилиндров рядом со щитком ремешка. К контроллеру надо подсоединять один кабель.	В верхней части мотора. Для получения доступа пользователю нужно демонтировать пластмассовую крышку блока цилиндров.
ВАЗ 2108/2109/21099 ВАЗ 2110/2111 (двигатель на 8 клапанов)	Устройство располагается с правой стороны силового агрегата, в специальном гнезде головки цилиндров, рядом с защитным щитком ремня. К нему должен подключаться один кабель.	Сверху
ВАЗ 2110/2111 с двигателем 16 клапанов	Контроллер располагается с задней части силового агрегата на блоке распредвала. К измерительному элементу подключен один кабель, рядом с ним располагаются два пучка проводов, заключенных в изоляцию черного цвета.	Сверху
Audi (Ауди) — большая часть современных моделей	Рядом с масляным фильтрующим устройством. В зависимости от модели, возможно наличие дополнительного измерителя, расположенного на основном блоке цилиндров. К датчику давления подключается один кабель.	В верхней части двигателя
Chevrolet Lanos (Шевроле Ланос)	На масляном насосном устройстве с нижней части силового агрегата. К датчику должен подключаться пучок с кабелями в отдельном изоляторе.	В нижней части двигателя. Получить доступ к устройству можно только из-под днища, если машина находится на яме или эстакаде.
Ford Transit (Форд Транзит)	Посередине под передним бампером автомобиля, рядом с масляным радиатором.
Renault Trafic (Рено Трафик)	На двигателе находится специальное устройство с масляным фильтром и теплообменником. Сам датчик вкручен в резьбу на канале после масляного фильтра.	Сверху
Mercedes-Benz (Мерседес Бенц)— большая часть современных моделей	На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины	В нижней части двигателя. Получить доступ к устройству можно только из-под днища, если машина находится на яме или эстакаде.
Mitsubishi Lancer (Митсубиси Лансер)	Датчик располагается с задней стороны, чуть правее от мотора. Измеритель вкручен в силовой агрегат рядом с фильтром смазочной жидкости. К датчику подключен один кабель.
Nissan X-Trail (Ниссан Икс-Трейл)	Устройство располагается в нижней части на блоке цилиндров, рядом с насосным устройством системы гидроусилителя рулевого колеса.	Для получения доступа пользователю необходимо демонтировать правое колесо и снять пластмассовый кожух ремней.
Opel Astra (опель Астра)	Датчик располагается на уровне картерного устройства с правой стороны от генераторной установки. К контроллеру подключен один кабель.	Чтобы менять и ставить новый контроллер, необходимо снять правое переднее колесо
Volkswagen Golf, Jetta (Фольксваген Гольф и Джетта)	Измерительное устройство располагается в торцевой части головки цилиндров. Данные авто оснащаются двумя контроллерами, второй предназначен для фиксации недостаточного давления и расположен на масляном фильтре справа от машины.	Датчики находятся в верхней и нижней части мотора соответственно
Volkswagen Passat (Фольксваген Пассат)	Авто комплектуется двумя измерительными элементами. Первый располагается на специальном кронштейне до фильтра смазочной жидкости, второй — на выходе из фильтра.	Сверху
BМW E39	Датчик располагается на стакане для масляного фильтра и находится параллельно силовому агрегату. Здесь имеется два контроллера, один фиксирует температуру, другой — давление.	Сверху
Газель с силовым агрегатом ЗМЗ-405	Датчик располагается справа на основном блоке цилиндров, в его верхней части. К измерителю подключен один кабель.	Сверху
