Технические характеристики

Габаритные данные:

• Конструкционная длина снегохода – 2990 миллиметров.
• Ширина – 1380 миллиметров.
• Полная высота – 1380 миллиметров.
• Полная длина гусеничной ленты – 3937 миллиметров.
• Ширина гусеничной ленты – 500 миллиметров.
• Высота гусеничной ленты – 22 миллиметра.
• Ширина колеи между центрами лыж – 900 миллиметров.

Эксплуатационные значения:

• Конструкционная масса – 260 килограмм.
• Модель устанавливаемого двигателя – РМЗ-500.
• Тип запуска двигателя – ручной.
• Тип заднего амортизатора движителя – гидропневматический однотрубный.
• Вместимость топливного бака – 40 литров.

Трансмиссия:

• Тип устанавливаемой трансмиссии – вариатор.
• Количество скоростей – 4: пониженная, повышенная, реверсивная, нейтральная.

Подвеска:

• Тип передней подвески – телескопическая.
• Ход передней подвески – 105 миллиметров.
• Тип задней подвески – склизовая.
• Ход задней подвески – 190 миллиметров.

Электрооборудование:

• Тип системы зажигания – CDI (емкостное программируемое).
• Тип фронтальной фары – галогеновая.
• Обогрев руля и курка газа – опционально.

Виды и типы инжекторов

Инжекторы бывают двух видов:

1. С одноточечным впрыском. Такая система является устаревшей и на автомобилях уже не используется. Суть ее в том, что форсунка только одна, установленная во впускном коллекторе. Такая конструкция не обеспечивала равномерного распределения топлива по цилиндрам, поэтому ее работа была сходной с карбюраторной системой.
2. Многоточечный впрыск. На современных авто используется именно этот тип. Здесь для каждого цилиндра предусмотрена своя форсунка, поэтому такая система отличается высокой точностью дозировки. Устанавливаться форсунки могут как во впускной коллектор, так и в сам цилиндр (инжекторная система непосредственного впрыска).

На многоточечной инжекторной системе подачи топлива может использовать несколько типов впрыска:

1. Одновременный. В этом типе импульс от ЭБУ поступает сразу на все форсунки, и они открываются вместе. Сейчас такой впрыск не используется.
2. Парный, он же попарно-параллельный. В этом типе форсунки работают парами. Интересно, что только одна из них подает топливо непосредственно в такте впуска, у второй же такт не совпадает. Но поскольку двигатель – 4-тактный, с клапанной системой газораспределения, то несовпадение впрыска по такту на работоспособность мотора влияния не оказывает.
3. Фазированный. В этом типе ЭБУ подает сигналы на открытие для каждой форсунки отдельно, поэтому впрыск происходит с совпадением по такту.

Примечательно, что современная инжекторная система подачи топлива может использовать несколько типов впрыска. Так, в обычном режиме используется фазированный впрыск, но в случае перехода на аварийное функционирование (к примеру, один из датчиков отказал), инжекторный двигатель переходит на парный впрыск.

Если датчик температуры охлаждающей жидкости неисправен

Сломанный датчик ТОЖ не позволит включать вентилятор, охлаждающий радиатор. А не включенный вентилятор приведет к резкому нагреву двигателя. Обычно в таких случаях водитель не сразу замечает такую поломку, а некоторые и вовсе не заметят, пока из под капота не пойдет пар.

Мало кто делает проверку датчиков, хотя бы изредка. Но, для желающих проверить датчики своих автомобилей, потребуется всего лишь мультиметр и цифровой градусник. Для проверки работоспособности, надо демонтировать этот датчик. Взять небольшую емкость и налить туда кипящую воду температурой 100 градусов и отпустить датчик в эту воду так, чтобы можно было замерить сопротивление. Сопротивление исправного нагретого датчика должно показывать 170 Ом. Если положить в воду температурой 50 градусов, то сопротивление должно быть 970 Ом. А, если в воду 20 градусов, то будет 3500 Ом. Если есть значительные отличия, то датчик неисправен частично, его требуется поменять.

Этап очистки

Прочистите собранное устройство с использованием растворителей. Перед сборкой просушите сжатым воздухом.

Пошагово чистку проводят так::

1. При помощи очистителей очищают корпус КБ с жиклерами.
2. Проверяют, нет ли мусора в фильтре, чистят и заменяют при необходимости.
3. Проверяют качество игольчатого типа клапана 16. Если есть неисправность, то иглу и гнездо клапана нужно заменить комплектно.
4. Проверяют степень износа дросселя, если есть необходимость, то заменяют и его.

Винт холостого хода (ХД) 7 должен быть симметричным — замените его при необходимости. Проверьте наличие топлива в поплавке (П) 12 и тоже поменяйте при повреждениях. Саму деталь также посмотреть на коррозию — она препятствует свободному движению- замените при обнаружении проблем.

«ВОПРОСЫ И ОТВЕТЫ»

Ветеран

Уважаемые ТАЙГОВОДЫ, выкладываю подробную инструкцию по рукоприкладству к семейству снегоходов «Тайга» с двигателем РМЗ-500. Убедительная просьба не флудить в ветке от нех делать. Данная инструкция содержит принципиальную элекрическую схему. Если у кого-то есть полезная инфа, выкладывайте ее сюда, чтобы и новичкам и старожилам было легко найти все необходимое и чтобы не плодили однотипные до тупости ветки. Прежде чем задавать вопросы — изучите хоть немного матчасть сами по приведенным подсказкам, здесь есть все

Внимание ! Инструкция принципиальна и подходит для ремонта и обслуживания РМЗ-550, недостающая инфа в ветке имеется

Двигатель РМЗ-500 Вес – 37кг. Габариты (длина х ширина х высота) в см приблизительно: 50х50х40.

Технические характеристики и регулировочные данные

Число цилиндров – 2 Диаметр цилиндра, мм – 72,0 Ход поршня, мм — 61,0 Объём цилиндров, см3 — 496,7 Степень сжатия (геометр) — 10 Макс обороты двигателя (+- 100)- 6500/6800(2-х карб) Технические характеристики и егулировочные данные Зазор в стыке поршн колец, мм — 0,2 (новый), -1,0 (предел износа) Зазор канавки поршня/кольца,мм – 0,03 (новый), — 0,2 (предел износа) Зазор между поршнем и цилиндром,мм – 0,08 (новый), — 0,4 (предел износа) Зазор по торцу шатуна, мм — 0,2 (новый), — 0,7 (предел износа) Осевой люфт коленвала, мм — 0,3 Макс биение шеек цапф коленвала, мм – 0,08 Мощность генератора, W — 120 (РЗП) / 200 (Ducati) Зажигание — БСЗ (тиристорная) Свеча зажигания — NGK BR9ES Зазор свечи, мм — 0,45 Синхронизация зажигания, мм — 1,66 Катушка датчика, Ом — 3,5–4,5 Зарядная катушка, Ом — 550-660 Катушка освещения, Ом — 0,12-0,15 Выс/вольтный трансформ., Ом — 0,5-0,6 (первичная ), — 4-5кОм (вторичная) Карбюратор – Mikuni — VM-32(1карбюр)/ 2x VM-34 (2-х карбюр) Главный топл. жиклёр (ГТЖ) – 250 (VM32) / 210 (VM34) Распылитель — 159 0-0 Жиклёр хол. хода — 25 Обознач. иглы – положение зажима – 6DH8-4 Регулировка положения поплавка — -1мм — 23,9 Винт регулир качества смеси -1/16 об — 1,5 Обороты хол. хода, об/мин — 1600-1750 Тип бензина/октановое число — АИ-92 Смесь масла с топливом — 1:40 Система впрыска масла — Е11 Прогиб вентиляторного ремня при силе 5кг – 8-9мм

О датчиках температуры, тюнинге и ремонте снегоходов!

Здравствуйте! Купить ЦИТД 3 и ЦИТД 4 можно в магазине Yetipro.ru, что мы и сделали. Распотрошив почтовую коробку и поделив с товарищем содержимое, договорились устанавливать приборы вечером, тем более день был пятничный. В конце статьи будет ВИДЕО работы датчиков на СНЕГОХОДЕ!

И вот, наступил вечер! Снегоход Yamaha загнали в теплый гараж, с  температура 0 С, тем не менее не на улице, для установки цифрового индикатора температуры ЦИТД 3. На изучение инструкции по установке ушло около 10 минут, затем приступили. Работы выполняли вдвоем, с товарищем, поочередно загоняя свои снегоходы

Оценив панель снегохода и пространство под ней, было намечено и отмечено место установки измерительного блока ЦИТД 3

Затем, приступили к выполнению выреза по намеченному контуру. Для чего был задействован шуруповерт марки HITACHI – другой для этих целей не подойдет))

На этапе работы, панель снегохода стала выглядеть так

После был использован острый нож с узким лезвием. Пластик панели Yamaha VK 540 оказался очень мягким и резался легко

И вот получили аккуратный вырез. Рядом просверлили отверстие под кнопку показаний датчика уличной температуры

Вставив измерительный блок в отверстие, обнаружили, что корпус прибора упирается в крепление звукового сигнала заднего хода

Обдумав это событие, звуковой сигнал был откручен с места крепления

С помощью полотна по металлу, крепление было нещадно отпилено

А в капоте снегохода просверлено отверстие под новое место установки пищалки

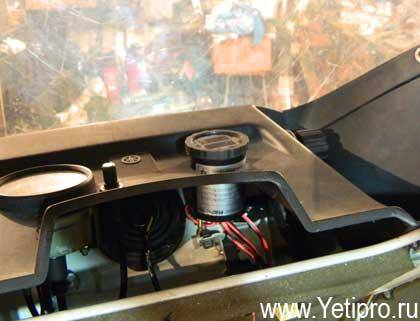

Измерительный блок ЦИТД 3 и кнопка показаний уличной температуры были установлены, а мы приступили к укладке проводов прибора. Провода прибора толстые, с хорошим сечением, что вселяет уверенность. Крепили прямо по косе проводки снегохода, с помощью пластиковых стяжек. В комплектности ЦИТД 3 имеются две пластиковых стяжки. Этого количества не хватает, лучше запастись ими заранее, или использовать подручные материалы, например изоленту. Датчик уличной температуры ЦИТД 3, закрепили на бампере, в районе левой петли капота снегохода

Протянув провода датчиков к двигателю, столкнулись с необходимостью снятия верхней крышки кожуха обдува. Конечно, можно было завести датчики температуры через отверстия свечных колодцев, но выглядит это не красиво. А открутить 4 болта крепления крышки секундное дело

Открутив болты, пошатывая, тяните крышку в сторону левого борта снегохода. Снимается она легко. Сняли свечи зажигания и кусачками скусили с них уплотнительные кольца. Расположили датчики температуры в свечных колодцах таким образом, чтобы провода датчиков пролегали с меньшими изгибами. Изоляция провода датчиков температуры термически стойкая и не оплавляется от температуры цилиндров. Закрутили свечи на место

Установили крышку кожуха обдува на место

Закончив с механической частью, приступили к подключению прибора. Как сказано в инструкции, ЦИТД 3 может работать как от переменного, так и постоянного напряжения и ему все равно есть аккумулятор на снегоходе или нет. Подключили плюс прибора к лампочке подсветки спидометра, а минус на массу. (ПРИМЕЧАНИЕ на снегоходах Ямаха Викинг, без тахометра, в районе фары есть два свободных провода, у нас они были черного и голубого цветов. Подключать к ним ЦИТД, или что то другое, нельзя — сгорит. Эти провода предназначены для подключения тахометра, напряжение на них импульсное и растет в зависимости от оборотов двигателя.)

На снегоходе товарища, тоже Yamaha VK 540, но с аккумулятором, прибор подключили через замок зажигания. В двух словах это выглядит так! К замку зажигания идёт коричневый провод (во всяком случае, у нас на обоих снегоходах цвет был такой), к нему производим подключение плюсового провода прибора. Так мы получили следующую работу ЦИТД: зажигание выключено — прибор не работает, ключ включен — прибор работает, ключ в положение работы эл. стартера — прибор не работатет, двигатель запустился и ключ отпущен — прибор работает.  Что это дает? Аккумуляторная батарея обеспечивает стабильное напряжение на всех режимах работы двигателя — поглощает в себя скачки напряжения и компенсирует его провалы на малых оборотах, обеспечивая стабильное питание прибору, что является залогом длительной работоспособности.

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Датчик температуры ЦИТД 3 работает на снегоходе Yamaha VK-540

Как улучшить охлаждение снегохода и снизить температуру цилиндров

Многие пользователи без задумки ответят, назвав общеизвестные требования: пропорция масла, регулировки карбюратора и зажигания, чистота двигателя и правильная манера езды. Эти факты неоспоримы. А что делать, если выполнение этих основ не обеспечивает необходимых параметров? Ответ как всегда прост — доработать систему охлаждения двигателя своими силами. Какие шаги, возможно, предпринять в этом направлении, будет понятно по мере прочтения статьи. Самый простой шаг — изоляция выхлопной системы теплоизоляционными материалами. Затея этой модернизации заключается в том, что бы воздух засасываемой системой принудительного охлаждения не прогревался за счет обогрева выхлопным коллектором. Дополнительно такой метод снижает шумность работы. Глушители снегоходов импортного производства, изначально в своем устройстве, имеют внутреннюю набивку из высокотемпературных материалов с высокой степенью поглощения звука

К такой модернизации следует относиться обдуманно, поскольку выхлопная система теряет возможность отдачи тепла во внешнюю среду и её внутренние части начинают испытывать температурные нагрузки, на которые не рассчитаны. В результате внутри глушителя начинают отгорать сегменты, которые впоследствии свободно перемещаясь, создают металлические звуки не свойственные работе снегохода. Тем не менее, в каждом отдельном случае длительность разрушения глушителя индивидуально и может длиться годами

Более правильным решением следует считать отдельный подвод воздуха к воздухозаборнику или применение теплового экрана от воздействия глушителя. Говорить об этом нет необходимости, все фотографии представленных ниже дают четкое представление о том, как это возможно выполнить. Встречаются снегоходы, на которых штатно имеется забор воздуха по специальному каналу — кожуху из внешней среды. Неоспоримо, что возможность прямого забора воздуха из уличного пространства способствует улучшению охлаждения двигателя и снижению температуры цилиндров

Следующий действенный шаг по улучшению охлаждения двигателя и снижению температуры цилиндров в целом — установка экрана между выхлопным коллектором и цилиндрами двигателя. Эта идея используется на импортных снегоходах чуть ли не с основания снегоходостроения в России

Задача такого экрана отсечь воздушный поток проходящий по цилиндрам и не дать ему дополнительно прогреваться, соприкасаясь с раскаленным выхлопным коллектором. На собранном двигателе выглядит это примерно так. Причем, как видно из фотографии, кожух охлаждения практически отсутствует в месте выхода выхлопного патрубка

Примерно с 2001 года похожее решение стали применять на двигателях снегохода Буран, устанавливая на внутренней части кожуха охлаждения делитель воздушного потока

В случае отсутствия такого решения на вашем снегоходе, настоятельно рекомендуем взять этот метод на вооружение, изготовить пластину и установить, вне зависимости от марки снегохода. Тем более что с недавних пор похожую конструкцию стали применять на заводе при сборке двигателей снегохода Тайга. Эффект конструкции очень заметен даже без использования электронных датчиков температуры двигателя. Особенно сильно снижается тепловое напряжение левого цилиндра, также сводится к минимуму, разница по температуре левого и правого цилиндров. В качестве примера самостоятельного использования этого метода может послужить фотография, представленная ниже, при этом часть кожуха охлаждения, выделенная желтым цветом, была удалена

Есть умельцы, устанавливающие на снегоход по две крыльчатки вентилятора. Метод весьма спорный, поскольку в теории работа двух крыльчаток однонаправленного вращения будет сопровождаться излишним воздушным завихрением — мешать друг другу. В практике исследования ни кто не проводил и увеличивается поток воздуха или ослабевает сказать не возможно

Последней значимой доработкой системы охлаждения, является увеличение оборотов крыльчатки вентилятора . Достигается это изменением размеров шкивов с одновременным применением нештатной размерности вентиляторного ремня. Для такой модернизации, как правило, необходимо обращаться к токарю и иметь возможность подбора вентиляторных ремней

С чего начать свой путь к снижению рабочей температуры двигателя, решать вам. Главное мы постарались доходчиво донести, что поле для деятельности имеется обширное. И только вам решать, оставить все как есть или улучшив охлаждение своего снегохода повысить его эксплуатационные свойства, а значит безопасность движения

Не забудьте поблагодарить автора, нажав кнопку рейтинг вверху страницы, или разместив ссылку на статью в сети интернет. Спасибо

Источник

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Эволюция датчика лямбда-зонд от Bosch

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

• Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
• Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
• Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
• Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
• Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
• Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Напоследок отметим, что инжектор хоть и конструктивно сложная система и включает множество элементов, поломка которых сразу же сказывается на функционировании силовой установки, но она обеспечивает более рациональный расход бензина, а также повышает экологичность автомобиля. Поэтому альтернативы этой системе питания пока нет.

Топливные баки

На автомобиле могут устанавливаться по одному, два и более топливных

баков. Емкость баков должна обеспечивать пробег ав­томобиля не менее 400…600 км. На большинстве автомобилей топливные баки стальные, штампованные. Состоят они из двух сварных половин, внутренняя поверхность которых освинцова­на. Топливные баки грузовых автомобилей имеют внутри перего­родки, уменьшающие плескание бензина на плохих дорогах. Это, во-первых, предохраняет стенки бака от гидравлических ударов и разрушения и, во-вторых, предотвращает межмолекулярное тре­ние при плескании бензина, приводящее к накоплению электри­чества и способное вызвать искровой разряд и взрыв топливного бака.

Топливные баки у легковых автомобилей устанавливают в ба­гажнике или под кузовом автомобиля. У грузовых автомобилей топливные баки устанавливают слева под кузовом или под каби­ной водителя. Если число баков более одного, то они могут уста­навливаться не только слева, но и справа под кузовом. На некото­рых моделях автомобиля «ГАЗель» топливные баки изготавливают из пластмассы.

Баки крепят к кронштейнам стальными лентами 4 (рис. 9), под которые подкладывают прокладки 3 и 5. Для слива отстоя имеются отверстия, закрываемые пробками 1 с прокладками 2. На баке устанавливается датчик указателя уровня топлива 13, а также трубки для забора топлива из бака и для возврата части топлива из карбюратора в бак. На трубке для забора топлива имеется сетча­тый фильтр 10.

Для заправки топливом топливный бак имеет заливную горло­вину. На грузовых автомобилях для облегчения заправки в горло­вине может устанавливаться выдвижная горловина с сетчатым фильтром.

Заливные горловины топливных баков грузовых автомобилей закрываются пробками с паровым и воздушным клапанами для поддержания внутри бака атмосферного давления.

При уменьшении количества бензина в баке может появиться разрежение, что приводит к перебоям в работе двигателя. При по­нижении давления внутри бака на 2…4 кПа ниже атмосферного открывается впускной воздушный клапан, и в бак поступает ат­мосферный воздух через отверстие в крышке. Рис.9. Топливный бак:

1 – сливная пробка; 2 – прокладка сливной пробки; 3, 5, 14 – прокладки; 4 – лента; 6 – кронщтейн крепления бака к раме; 7 – фланец забора и слива топлива с фильтром; 8 – пружина; 9, 11 – фланцы; 10 – фильтр; 12 – штифт; 13 – датчик электрического указателя уровня топлива

При работе автомобиля в жаркое время года происходит интенсивное испарение бензина, и давление в баке повышается. Для предотвращения избыточного давления служит выпускной паровой клапан. Если давление внутри бака превысит атмо­сферное и достигнет 110…118 кПа, выпускной клапан откроет­ся, сжимая пружину, и выпустит часть паров бензина в атмо­сферу.

Заливные горловины топливных баков легковых автомобилей, как правило, закрываются глухими резьбовыми пробками. Карбюраторы большинства легковых автомобилей имеют патрубки слива излишков топлива в топливные баки. Через эти трубки поддерживается атмосферное давление в баках.

Автомобили ВАЗ-2110, -2111, -2112 и некоторые другие имеют неразборный сепаратор, соединенный шлангом с баком. При по­вышении давления за счет испарения бензина пары по шлангу поступают в сепаратор, конденсируются и возвращаются обратно в топливный бак.

Пробки могут иметь цепочку, предохраняющую от утери.
