Базовые части двигателя
Чтобы хорошо понимать устройство двигателя автомобиля, важно разбираться, что из себя представляет блок, цилиндр, поршень, поршневые кольца и шатун. Металлическую основу мотора, остов называют блоком. Это корпусная деталь
Именно к блоку крепятся механизмы и отдельные части мотора и его систем
Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем
Металлическую основу мотора, остов называют блоком. Это корпусная деталь. Именно к блоку крепятся механизмы и отдельные части мотора и его систем.
Иногда можно встретиться с термином «блок», иногда – с терминами «блок двигателя», «блок цилиндров». Всё это одно и тоже. Блок двигателя берёт на себя серьёзные нагрузки. Поэтому контроль качества при его изготовлении должен быть предельно высок
Огромное внимание уделяется как материалу, так и уровню точности изготовления детали. Для производства используются высокоточные станки. Раньше блоки изготавливали из перлитного чугуна с легирующими добавками
Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров
Раньше блоки изготавливали из перлитного чугуна с легирующими добавками. Популярность чугуна при изготовлении блоков легко объяснима тем, что материал износостоек, стабилен по своим свойствам, малочувствителен к перегреву, адаптивен к ремонту. Сейчас некоторые производители также выпускают блоки из алюминиевого, магниевого сплава. В этом случае есть выигрыш, связанный с весом мотора. Это очень актуально для блоков моторов спорткаров.
Цилиндр
Рядом с понятием «блок» стоит понятие «цилиндр». Под цилиндром подразумевается цилиндрическое отверстие, высверленное в блоке. То есть это рабочая камера объёмного вытеснения.
Уплотнение верхней стороны цилиндра обеспечивает головка. Именно в ней находятся:
- Клапаны. Обеспечивают (в процессе открытия-закрытия) поступление в цилиндр воздуха, топливовоздушной смеси. Также среди функций клапанов обеспечивают очистку камеры сгорания цилиндра от отработавших (выхлопных) газов. Закрытие клапанов и удержание их в таком состоянии обеспечивают клапанные пружины.
- Распредвалы (элементы привода клапанов). От них зависит то, как открываются клапаны, сколько времени они находятся в открытом состоянии
- Механизмы привода клапанов. Функция идентична. И, как видно, из названия – это привод клапанов. Но сами механизмы могут быть разными. Всё зависит от мотора: например, бензиновый, дизельный.
Цилиндр играет роль направляющего для поршня.
Поршень, поршневые кольца и шатун
Цилиндрическая деталь или совокупность деталей, которая преобразует энергию горения топливо в механическую энергию, называется поршнем.
В проточках на боковой поверхности поршня вставлены поршневые кольца. Благодаря им между поршнем и стенкой цилиндра создаётся уплотнение. Задача поршневых колец заключается в создании барьера для перетекания из камеры сгорания в картер коленчатого вала газов.
Среди задач поршня:
- Оказание силового воздействия на шатун.
- Отвод тепла от камеры сгорания.
- Герметизация камеры сгорания.
Подвижное соединение между поршнем и коленчатым валом обеспечивает шатун. Именно шатун передаёт силу движущегося поршня к вращающемуся коленчатому валу.
Коленчатый вал
Коленчатый вал – это важная составляющая кривошипно-шатунного механизма. Кривошип коленчатого вала создает возвратно-поступательное движение поршня через шатун (подвижный элемент), то есть возвратно-поступательное движение поршня превращается в крутящий момент. Физически коленвал расположен в нижней части двигателя. Снизу коленвал прикрыт картером – самой внушительной неподвижной и полой частью двигателя, закреплённой на блоке сбоку. Визуально картер напоминает поддон.
Двухтактный двигатель, устройство, принцип работы, секреты мощности
Спектр применения распространяется на моторизованные агрегаты, бензопилы, небольшие моторные лодки, мотоциклы. Двухтактный двигатель обладает небольшими габаритами, большой мощностью и малым коэффициентом полезного действия. Для данного типа агрегатов топливная экономичность принципиально не имеет значения. Ныне таковые используются как пусковые моторы для приведения во вращение крупных дизельных ДВС, например, тракторов.
Устройство
Двухтактный двигатель отличается простотой конструкции, отсутствием газораспределительного механизма, малыми габаритами. Конструктивно схема представляет собой блок цилиндра, внутри которого на подшипниках размещен коленчатый вал.
На шейку вала ложится головка шатуна с вкладышами и фиксируется корончатыми гайками. Верхняя же головка шатуна соединяется с поршнем посредством металлической полой втулки (пальца).
Поршень с расположенными на нем компрессионными кольцами исключает проникновение сгоревших газов в камеру сгорания.
За счет перемещения поршня вверх-вниз происходит вращение вала. Далее вращение передается к главной передаче того или иного агрегата.
Двухтактный двигатель охлаждается через наружные ребра блока.
Охлаждение происходит и за счет топлива, содержащего определенное количество масла. То есть смазка сочленений поршень–цилиндр и коленвал – шатун осуществляется смесью, которая заранее разбавлена специальным маслом. Оно, сгорая с топливом не должно оставлять выхлопных отложений под поршнем.
Принцип работы
Процесс зиждется на рабочем цикле, который происходит за оборот коленчатого вала. Принцип работы двухтактного двигателя заключается в том, что при перемещении вверх, поршень сжимает имеющуюся под поршнем смесь, попавшую туда через впускное окно. Искра от свечи зажигания как бы взрывает горючее, резко повышая температуру и давление газов.
В результате такого теплового давления поршень принудительно перемещается вниз. При этом открываются выпускное и чуть позже переходное окно, впрыскивая свежую порцию топлива. Кстати, горючее в двухтактный двигатель обязательно дополняют маслом, составляя смесь бензина и масла определенной пропорции.
Делается это для смазки поршня, стенки цилиндра и кривошипно–шатуного узла. Топливная смесь попадает в картер через окно, которое открывается за счет вакуума, создаваемого движением поршня от НМТ к ВМТ. Одновременно поршень открывает отверстие, выбрасывая отработанные выхлопные газы.
В определенный период посредством поршня открывается продувочное окно для заполнения цилиндра свежей порцией топливной смеси.
Повышение мощности
Чтобы повысить мощность двигателя нужно:
- Повысить площадь выпускного отверстия с условием продолжительного пребывания его в открытом положении, чтобы выпустить максимальное количество газов.
- Повысить эффективность продувки. Это нужно для того, чтобы через впускные отверстия горючее успевало впрыскиваться в камеру сгорания. Иначе в картере будет наблюдаться скопление топливной смеси. Во избежание оного, рекомендуется выпускные окна увеличить, что приведет к качественной наполняемости цилиндра.
- Использовать на карбюраторе вихревой (нулевой) диффузор, который за меньший период времени подаст больше смеси.
- Установить на глушителе, так называемый резонатор, соответствующий оборотам мотора. Этот узел способствует возврату доли смеси назад в цилиндр. Подобные нюансы возникают, когда двухтактный двигатель выбрасывает часть горючего из камеры через выпускное отверстие (окно).
Для полного заполнения подпоршневого объема следует просмотреть и состояние каналов впускных, выпускных на предмет уменьшения всевозможных заусенец, рисок, шероховатостей. Эти изъяны литья способствуют торможению потока, уменьшению наполнения камеры, снижению мощности.
https://www.youtube.com/watch?v=MoFZHPS3-SU
Эффективным увеличением мощности двигателя считается фрезерование с последующим тонким шлифованием головки блока. Трудоемкость процедуры сводится к измерению объема литража, подбору октанового числа топлива.
Ради повышения мощности мотора можно было бы уменьшить вес вращающихся деталей, например, маховика, коленвала, срезав элементы противовеса. Но горький опыт подсказывает не идти на авось, поскольку самодеятельность приведет к биению маховика, его вибрации, особенно во время низких оборотов мотора. Но если очень хочется, можно снять тонкую стружку с последующей обязательной балансировкой махового колеса. Что касается коленчатого вала, то есть риск потерять центр тяжести вала со всеми вытекающими последствиями.
Mazda Wankel Rotary
0 Пришел как-то один парень в офис Mazda, и предложил сделать двигатель, в котором трехконечный поршень должен вращаться в овальном пространстве. По сути, это напоминало футбольный мяч в стиральной машине, но по факту двигатель оказался удивительно сбалансированным. Вращаясь, ротор создает три небольших полости, которые отвечают за четыре фазы силового цикла: впрыск, компрессия, мощность и выхлоп. Звучит эффективно, и так оно и есть. Соотношение мощности и объема довольно высоко, но сам по себе движок нефонтанистый, потому что камера сгорания у него сильно удлинена. Странно, не так ли? А знаете, что еще более странно? Он всё еще в производстве. Купите Mazda RX-8 и получите сумасшедший движок, который вращается до 9000 об/мин. Чего же вы ждете? Скорее в салон!
Материалы
В зависимости от внешних сил, которым подвергается деталь вал в процессе эксплуатации, осуществляется подбор материала для его изготовления.
Для этой цели используют легированные стали с высоким содержанием углерода, так как обладают улучшенными механическими характеристиками и износостойкостью. Получают данные детали методом прокатки.
Основную массу валов производят из легированной стали марки 45Х, со средним содержанием углерода. Для валов, подвергающихся высоким напряжениям используют стали 40ХН, 40ХНГМА, 30ХГТ и другие, которые подвергаются процессу закалки с высоким отпуском.
Кроме того, для коленчатых тяжелых валов в качестве материала используют высокопрочные чугуны, образованные путем вкрапления в металлическую решетку шарообразных включений углерода и содержащие в составе Mg, Ca, Se, Y.
Двигатели без коленвала — новая эра в автомобилестроении
Первые автомобильные двигатели были изобретены более века назад. С того времени в их конструкции мало что изменилось.
Двигатель без коленвала
Конечно, двигатели усовершенствуются, модернизируются, становятся экологичными, лёгкими и компактными, но основы конструкции остаются прежними. Сейчас всё чаще говорят про ДВС без коленвала.
Зачем нужно убирать коленчатый вал? Как работают такие агрегаты? Такие ли они совершенные или всё же некоторые отрицательные характеристики для них свойственны?
Почему мы хотим избавиться от коленчатого вала
Отчего же таким ненавистным устройством является коленчатый вал, который ещё называется кривошипно-шатунным механизмом? Почему все так упорно желают избавиться от него? Главная причина скрывается в присутствии чрезмерного бокового усилия, которое приходится на стенки цилиндра. Эта особенность обуславливает наличие ряда негативных факторов:
- сокращение долговечности поршневой системы и её ускоренный износ;
- увеличение потерей, которые приходятся на трение;
- снижение КПД.
Чтобы убрать все эти отрицательные моменты, необходимо создать такой агрегат, конструкция которого будет предполагать возвратно-поступательные движения без углового качения.

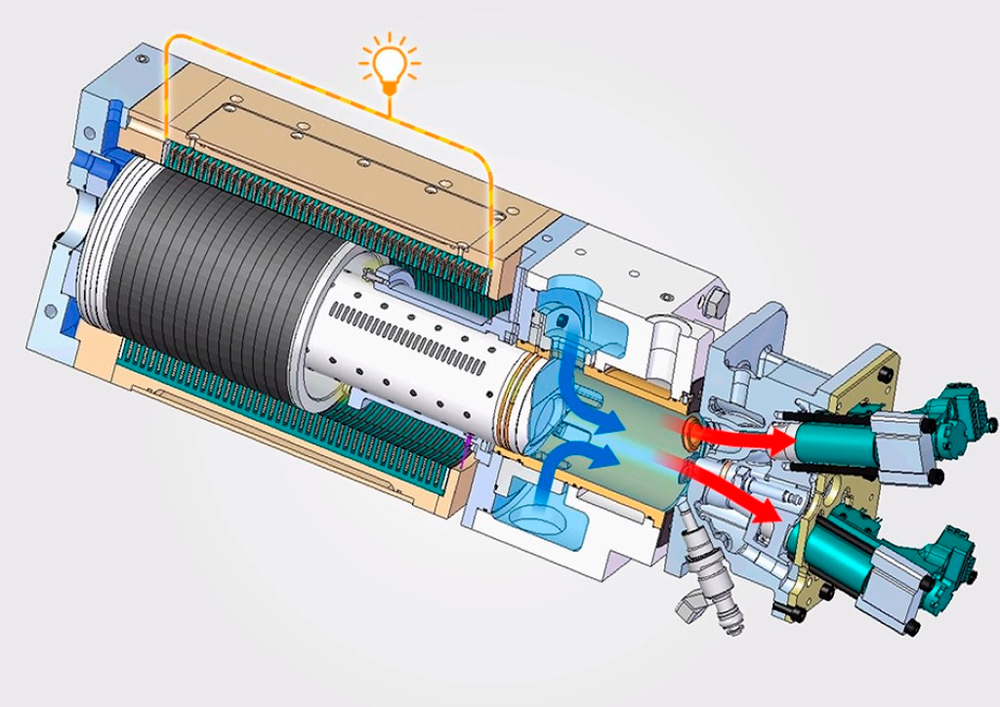

Свободнопоршневой двигатель машины
Такие механизмы уже существуют в большом количестве. Далеко не все из них могут применяться на практике, лишь некоторые экземпляры достойны внимания. Мы выбрали две модели двигателей без коленвала, презентация которых всколыхнула общественность.
Бесшатунный двигатель Баландина
Первый достойный двигатель без коленвала, который сейчас ложится в основу многих разработок и изобретений, носит имя Баландина.
Суть функционирования такого механизма заключается в преобразовании движений возвратно-поступательного типа. Это стало возможным за счёт наличия специального эксцентрического механизма.
Конструкция является особенной, для неё характерны уникальные характеристики, о которых мы как раз сейчас будем говорить:
- шатуны заменены на поршневые штоки, они жёстко скрепляются с поршнями;
- поршневые штоки аналогично шатунам охватывают шейки с коленвала;
- по обе стороны от подшипника штока располагаются ползуны, которые за счёт направляющих свободно скользят;
- поршень является обоймой для уплотнительных колец, которые располагаются между цилиндром и поршнем.
В такой конструкции отсутствуют боковые усилия, за счёт чего допустимо сокращение размеров поршня. Сам мотор демонстрирует высокую производительность, является экономичным и характеризуется ёмким ресурсом. Также конструкция становится компактной и более лёгкой. О недостатке мы уже говорили, он заключается в высоких требованиях относительно точности эксцентрика.
Многие специалисты работают над усовершенствованием этого механизма, используя его в качестве основы для своих изобретений.
Двигатель Фролова — мотор без шатунов и коленвала
Этот гениальный человек считал коленвал совершенно неидеальной деталью, которая нуждается в серьёзной доработке или, вовсе, является лишней в ДВС. Инженер долго и тщательно изучал конструкцию механизма Баландина. Эти наблюдения натолкнули его на создание другого механизма.
Бесшатунный мотор Баландина
Фролов изначально модернизировал эксцентрик, чтобы в дальнейшем его требования к точности не стали проблемой. Полностью убрать недостатки, характерные для двигателя Баландина, является крайне сложной задачей, даже для Фролова. Украинский инженер продолжил свои разработки, в надежде полностью убрать из механизма коленвал
Его внимание привлёк механизм, который используется в ткацких станках
Результатом длительной и плодотворной работы стал сегментно-роторный механизм. В его структуре отсутствует коленвал, он заменён элементом, напоминающим шарнир с разными угловыми скоростями. Такой механизм известен, как шарнир Гука. Вращение деталей в двигателе внутреннего сгорания Фролова обеспечивается подшипниками качения.
Модель мотора без коленвала
Эра эволюции ДВС только начинается, и пока неизвестно, что нас ожидает в конце. Существующие наработки показывают хороший старт и дают повод надеяться на великие открытия. Возможно, уже не за горами момент, когда будет изобретён вечный двигатель.
Как видит работу мотора без коленвала Баландин?
Рассмотрим основные элементы и принцип работы таких чудо-агрегатов. Идеально гладкий поршень, на поверхности которого нанесена специальная волнообразная выемка, насаживается на вал. Сюда фиксируется и золотник. Его крепят посредством болтового соединения. Сверху поршня надевается гильза. Вся конструкция помещается в корпус. В его верхней части предусмотрена специальная выемка, куда и устанавливается ролик, а затем она закрывается крышкой на болтах.
Имеется головка, в которую вставляется свеча зажигания. С боковой стороны устанавливается глушитель, который тоже фиксируется посредством четырех длинных болтов. С противоположного торца от головки устанавливается система зажигания и соединяется со свечей посредством тонких трубок. А рядом сбоку крепится карбюратор.
Свечи зажигания для мотора Баландин
Если желаете более наглядно ознакомиться с принципом работы двигателя без коленвала, видео с подробной схемой мы разместили чуть ниже, а сейчас опишем этот процесс в общих чертах. Поршень делает возвратно-поступательные движения. Вал и поршень имеют сквозные отверстия, расположенные в одной плоскости. В них вставляется цилиндр, благодаря которому обеспечивается жесткое соединение. Поэтому при вращении вала вокруг своей оси такие манипуляции испытывает и прикрепленная к нему деталь.
Топливо поступает из бензобака в карбюратор, где распыляется через специальный клапан и перемешивается с воздухом. Когда поршень движется в сторону головки, открывается впускное окно и топливно-воздушная смесь поступает в подпоршневое пространство. Затем окно закрывается, а горючее сжимается вследствие изменения движения детали в противоположную сторону. В это время открывается продувочное окно, и смесь поступает в камеру сгорания, где опять происходит ее сжатие, обусловленное движением поршня.
Поршни двигателя без коленвала
Когда поршень находится в крайнем положении, в камере возникает огромное давление и горючее воспламеняется. Этот мини-взрыв толкает поршень в противоположную сторону. Пройдя немного, он открывает канал, через который отработанные газы покидают камеру сгорания. И этот процесс циклично повторяется на протяжении всей работы движка.
Технически подкованным людям при просмотре видеодемонстрации наверняка бросаются в глаза некоторые слабые места такой разработки. И конструкторы продолжают искать пути к повышению надежности и устойчивости такого механизма. Анализ крупных салонов последнего десятилетия показывает, что гиганты автопрома усердно трудятся над совершенствованием мотора. Поэтому есть надежда, что двигатели внутреннего сгорания без коленвала совсем скоро получат реализуемую и надежную конструкцию и автопарк всего мира существенно изменится.
<center>
- https://drivertip.ru/osnovy/kak-rabotajut-dvigateli-bez-kolenvala.html
- http://krutimotor.ru/dvigatel-bez-kolenchatogo-vala/
- https://carnovato.ru/super-dvigatel-vnutrennego-sgoranija-kolenvala-video/

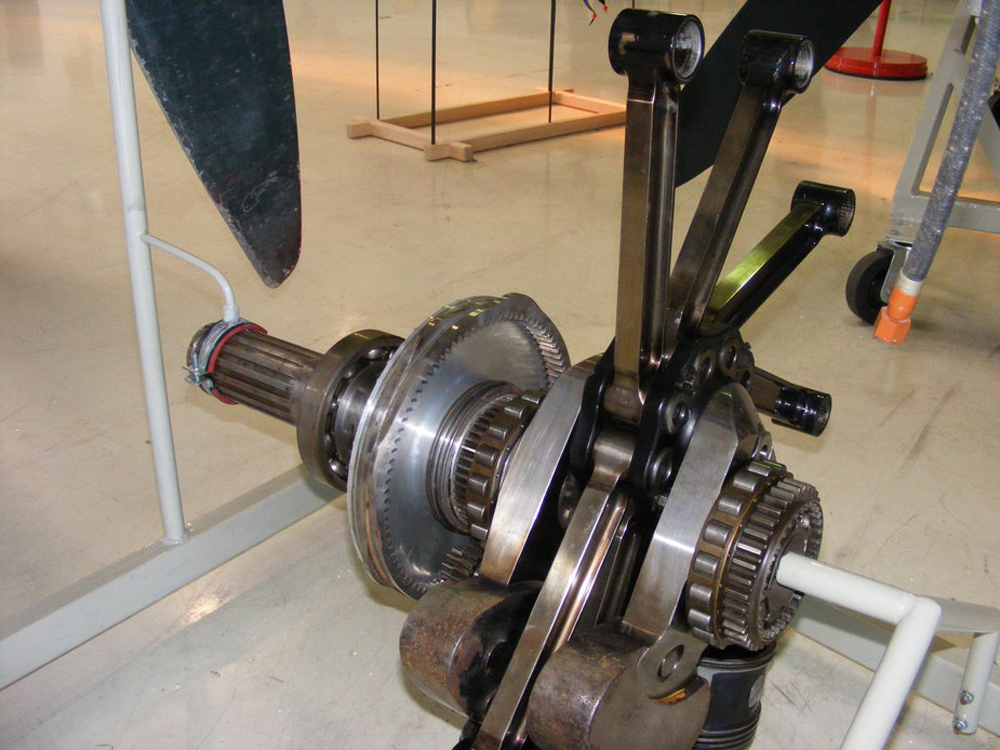

Без шатунов
Десятилетиями моторостроители стремились создать конструкцию д.в.с. без возвратно-поступательного движения – вроде роторно-поршневого двигателя Ванкеля. Или же сибирский роторный («Сибирский роторный», «Турбо», 2003, №10), где вместо поршней и вовсе лопасти…
Однако со временем пришло понимание, что дело не в возвратно-поступательном перемещении поршней , а в недостатках древнего кривошипно-шатунного механизма. Надо каким-то образом избавляться от шатунов: наклоняясь к оси цилиндра, шатун создает мощную силу, прижимающую поршень к зеркалу (см. «Долгий путь к себе», «Турбо», 2002, №9). Немалые потери трения и износ – на ровном, как говорится, месте.
Проекты бесшатунных д.в.с. известны много десятков лет – знаменитый двигатель Баландина и др. К сожалению, ни один не прижился в моторостроении – и не просто так; сложная и малонадежная конструкция всякий раз оказывалась неработоспособной в реальном времени. Что ж, конструкторская мысль не стоит на месте: познакомьтесь с проектом австралийских новаторов – под названием Revetec.
|
| Принципиальная схема двигателя: ролики на штоках раздвигают 3-вершинные кулачки и заставляют их проворачиваться. И наоборот |
Новый д.в.с. обходится не только без шатунов, но и без коленчатого вала; урезАть так урезать. Как видно, противолежащие поршни соединены штоком (не шатун, поскольку не качается, не наклоняется), а между ними размещен вал с 3-вершинными кулачками. Вернее, 2 соосных вала, вращающихся навстречу друг другу, – в том-то и прикол. Ролики на штоке работают по кулачкам и заставляют их проворачиваться; у Revetec оригинальный механизм называют Trilobe.
В принципе для работы двигателя достаточно одного-единственного вала, но тогда возникают все те же крайне неприятные боковые силы. А когда кулачков 2 – и они действуют в режиме контрротации, — то боковые силы как раз взаимно нейтрализуются. Чем-то напоминает 2-шатунную конструкцию Р. Бейндла (см. «Дизелек» — «Турбо», 2008, №3), хотя вместо 2-х параллельных коленвалов у Revetec 2 соосных – и без колен.
|
| Ранняя конструкция с пространственными штоками, соединяющими противолежащие поршни |
Представьте, работает. А поршни скользят в цилиндрах без трения! Австралийцы демонстрируют один агрегат за другим; последняя модель под обозначением X4v2 построена по «крестообразной» схеме. Здесь 4 поршня и 2 штока; ролики взаимодействуют с 4-я кулачками. При диаметре цилиндров и ходе поршней 108 х 65 мм («ультракороткоходная» архитектура) рабочий объем «четверки» равен 2382 миллилитрам. Главная сложность – в синхронизации контрвращения 2-х валов; приходится применять вспомогательные валы с зубчатыми парами. Тут не исключены вибрации и шум; впрочем, известны и другие способы согласования валов.
У X4v2 двойное зажигание (по 2 свечи на цилиндр) и простенький ГРМ со штангами и коромыслами: 2-клапанные головки цилиндров. По сведениям от Revetec, со степенью сжатия 9,5 бесшатунный двигатель развивает на стенде до 94 л.с. при 3600 мин-1, наибольший крутящий момент – 202 Нм при 3 тыс. оборотов. Неплохо, а с 4-клапанным ГРМ тщательно доведенный двигатель покажет, наверное, гораздо большую отдачу, – скажем, 225 л.с. где-нибудь при 6500 мин-1.
|
| Продвинутая «крестообразная» конструкция с плоскими штоками |
Поскольку кулачки 3-вершинные, то валы делают один оборот на 6 ходов поршней (в одну сторону). Небыстро, и скорость качения роликов по рабочим поверхностям кулачков, по-видимому, не слишком высока. Создатели бесшатунного двигателя подчеркивают его дополнительное преимущество: профиль кулачков задается более или менее свободно, и его нетрудно подобрать так, чтобы на рабочем ходе наивысшее давление газов приходилось на сравнительно круто спадающий участок. То, что специалисты называют leverage – плечо рычага. От плеча опять же зависят потери трения; судя по всему, у Revetec механический к.п.д. в общем и целом выше, чем у обычных поршневых двигателей. Что и требовалось доказать.
|
| Плоские штоки (крестом) гораздо компактней |
Вообще-то «крестообразный» X4v2 задуман для легкой авиации; отсюда кое-какие особенности его конструкции. Вместе с тем новаторы настаивают на его полной пригодности для автотранспорта, а для наглядности смонтировали бесшатунный мотор на шасси 3-колки. Якобы гоняет безо всяких, хоть и не аэроплан. Самодел X4v2 тянет на 130+ кг, но по оценкам его создателей, вес промышленного изделия нетрудно сократить килограммов до 105. Его габариты – 740х550х460 мм; вроде компактный агрегат. Принцип Revetec одинаково пригоден для двигателей с искровым зажиганием – и для дизелей. Для 4-тактного цикла – и для 2-тактного. Нет вопросов; интересно, а что скажут автомобилестроители?
|
|
| Лихая 3-колка с двигателем Х4v2 |
Почему мы хотим избавиться от коленчатого вала
Отчего же таким ненавистным устройством является коленчатый вал, который ещё называется кривошипно-шатунным механизмом? Почему все так упорно желают избавиться от него? Главная причина скрывается в присутствии чрезмерного бокового усилия, которое приходится на стенки цилиндра. Эта особенность обуславливает наличие ряда негативных факторов:
- сокращение долговечности поршневой системы и её ускоренный износ;
- увеличение потерей, которые приходятся на трение;
- снижение КПД.
Чтобы убрать все эти отрицательные моменты, необходимо создать такой агрегат, конструкция которого будет предполагать возвратно-поступательные движения без углового качения.
Свободнопоршневой двигатель машины
Такие механизмы уже существуют в большом количестве. Далеко не все из них могут применяться на практике, лишь некоторые экземпляры достойны внимания. Мы выбрали две модели двигателей без коленвала, презентация которых всколыхнула общественность.
Бесшатунный двигатель Баландина
Первый достойный двигатель без коленвала, который сейчас ложится в основу многих разработок и изобретений, носит имя Баландина. Суть функционирования такого механизма заключается в преобразовании движений возвратно-поступательного типа. Это стало возможным за счёт наличия специального эксцентрического механизма. К этой детали предъявляются высокие требования, которые делают силовой агрегат дорогим и недоступным для широкого использования.
Конструкция является особенной, для неё характерны уникальные характеристики, о которых мы как раз сейчас будем говорить:
- шатуны заменены на поршневые штоки, они жёстко скрепляются с поршнями;
- поршневые штоки аналогично шатунам охватывают шейки с коленвала;
- по обе стороны от подшипника штока располагаются ползуны, которые за счёт направляющих свободно скользят;
- поршень является обоймой для уплотнительных колец, которые располагаются между цилиндром и поршнем.
В такой конструкции отсутствуют боковые усилия, за счёт чего допустимо сокращение размеров поршня. Сам мотор демонстрирует высокую производительность, является экономичным и характеризуется ёмким ресурсом. Также конструкция становится компактной и более лёгкой. О недостатке мы уже говорили, он заключается в высоких требованиях относительно точности эксцентрика.
Многие специалисты работают над усовершенствованием этого механизма, используя его в качестве основы для своих изобретений.
Двигатель Фролова — мотор без шатунов и коленвала
Этот гениальный человек считал коленвал совершенно неидеальной деталью, которая нуждается в серьёзной доработке или, вовсе, является лишней в ДВС. Инженер долго и тщательно изучал конструкцию механизма Баландина. Эти наблюдения натолкнули его на создание другого механизма.
Бесшатунный мотор Баландина
Фролов изначально модернизировал эксцентрик, чтобы в дальнейшем его требования к точности не стали проблемой. Полностью убрать недостатки, характерные для двигателя Баландина, является крайне сложной задачей, даже для Фролова. Украинский инженер продолжил свои разработки, в надежде полностью убрать из механизма коленвал
Его внимание привлёк механизм, который используется в ткацких станках
Результатом длительной и плодотворной работы стал сегментно-роторный механизм. В его структуре отсутствует коленвал, он заменён элементом, напоминающим шарнир с разными угловыми скоростями. Такой механизм известен, как шарнир Гука. Вращение деталей в двигателе внутреннего сгорания Фролова обеспечивается подшипниками качения.
Модель мотора без коленвала
Эра эволюции ДВС только начинается, и пока неизвестно, что нас ожидает в конце. Существующие наработки показывают хороший старт и дают повод надеяться на великие открытия. Возможно, уже не за горами момент, когда будет изобретён вечный двигатель.
Бесколлекторный двигатель
Если в коллекторном двигателе всё приходит в действие за счёт механики, то в бесщёточном — чистая электроника. Также позиции некоторых элементов в конструкции меняются местами. В коллекторном двигателе обмотки находились на роторе, а постоянные магниты — на статоре. У бесколлеторного — постоянные магниты переносятся на ротор, а катушки с обмоткой располагаются на статоре. Также ротор и статор могут менять свои позиции: есть модели двигателей с внешним ротором. Здесь отсутствуют щётки и коллектор, вместо них добавлен микропроцессор (контроллер) и кулер для охлаждения системы. Микропроцессор контролирует положение ротора, скорость вращения, равномерное распределение напряжения по катушкам обмотки.
Основные типы бесщёточного двигателя :
- Асинхронный — это двигатель, который преобразовывает электроэнергию переменного тока в механическую. Название происходит от разной скорости вращения магнитного поля и ротора. Частота вращения ротора меньше, чем у магнитного поля, создаваемого обмотками статора (Например, двигатель DigiPro, который используется в продукции Greenworks).
- Синхронный — это двигатель переменного тока, у которого частота вращений ротора равна частоте вращений магнитного поля.
Тип двигателя с внешним ротором
Расположение ротора и статора в бесщёточном двигателе DigiPro
Плюсы:
- Из-за отсутствия щёток меньше трения.
- Меньше подвержены износу.
- Отсутствие искр и возможного возгорания.
- Упрощенная регулировка крутящего момента в больших пределах.
- Экономия расходуемой энергии.
- У инструментов с реверсом одинаковая мощность в обоих направлениях вращения.
- Быстрый запуск с больших скоростей.
- Могут разгоняться до предельных показателей.
- Некоторые модели при сильной нагрузке оснащены системой защиты двигателя.
Минусы:
- Значительно дороже в цене, чем коллекторные двигатели.
- Техническое обслуживание более узкоспециализированное.
Вывод: Несомненно бесколлекторные двигатели ориентированы на профессиональные работы с приличной нагрузкой. Несмотря на высокие показатели усовершенствованного типа двигателя, его единственный недостаток бьёт по кошельку. И перед тем, как приобретать инструмент на том или ином двигателе, прежде всего надо поставить перед собой вопрос: для каких целей он нужен. Уже исходя из ответа делать свой выбор.
