Особенности двигателя
Официальным производителем двигателя для скутеров 139QMB является корпорация «Хонлинг», которая оснащает данным мотором мотосредства не только своей марки, но и других брендов.
Корпорация занимается продажей силовых агрегатов другим производителям. Сам мотор весьма узнаваем: особенности устройства двигателя 139QMB и его маркировка, нанесённая на левую часть картера, сразу же дают понять, какое именно сердце бьётся у скутера.
Никаких изъянов мотор не имеет, не требует особого отношения и спокойно сносит небольшую небрежность и халатность. Производитель даёт на свою продукцию гарантию, распространяющуюся на первые 5 тысяч километров. Этого пробега новому двигателю скутера 139QMB 4т достаточно для полноценной обкатки и притирки всех элементов и узлов систем.
Общий эксплуатационный ресурс мотора составляет порядка 20 тысяч километров за исключением 5 тысяч обкатки при средней скорости езды в 90 км/ч. Технические характеристики двигателя 139QMB неплохие: его мощности хватает на двухместный полноразмерный скутер.
Отличие двухтактного от четырехтактного
Главное различия двухтактных и четырехтактных двигателей обуславливается отличием устройств их газообмена — подачи топливно-воздушной смеси в цилиндр и удалении отработаных газов. В двигателе 4т процессы очищения и наполнения цилиндра выполнялняются с помощью особого газораспределительного механизма (ГРМ), какой закрывает и открывает в конкретное время рабочего цикла впускной и выпускной клапаны. В двигателе 2т заполнение и очистка цилиндра производятся параллельно с тактами сжатия и расширения — в то время, когда поршень располагаться поблизости НМТ (нижняя мертвая точка). Для этого в стенках цилиндра есть два отверстия — впускное (продувочное) и выпускное, через какие выполняется подача топливной смеси и выпуск отработанных газов. Распределительный механизм с клапанами у двухтактного двигателя отсутствует, что делает его существенно легче и проще.
Подготовка
Для того, чтобы отработанное масло стекло с двигателя все без остатка — двигатель перед заменой масла следует хорошенько прогреть. Или, что будет лучше всего — приступать к замене масла сразу после поездки на 5-10 км.
Второй подготовительный этап заключается в том, что нам нужно заранее подготовить ровную площадку на которой в максимально ровном положении следует установить скутер и подготовке подходящей емкости для отработанного масла.
Инструменты которыми вы будите пользоваться также играют не последнею роль. Не скупитесь — купите новую головку с воротком. Вам их понадобится всего две штуки: на 17 и 10. Те кто этим моментом пренебрегает — дорого потом платит, причем из своего кармана.
Клуб любителей китайских скутеров
Форум клуба любителей китайских скутеров
| Текущее время: 07 сен 2021, 02:19 |
Часовой пояс: UTC + 3 часа
154FMI ЦПГ и ГБЦ
Я тут новенький . Так что если чтото не то или не туда запостил не пинайте.
Купил сыну питбайк — Patron Enduro 125 мотор — 154FMI-3 Дабы сыкономить купил не на ходу, но состояние нового (после детского ремонта)При разборе выяснилось Мот был безГБЦ а цилиндр вообще х.з. от чего — палец поршня на шатуне гулял как не родной.1 Ребро цилиндра лежало в картере, поршень без 1кольца , на цилиндре забоины как будто ГБЦ снимали зубилом причем не отверув гаек.В остальном вроде все нормально.
Суть вопроса — Какую ставить ГБЦ и ЦПГ на этот картер? Может можно поставить ГБЦ и ЦПГ от другого мотора (меньшим объемом) и подойдут ли они . Цель — с небольшими затратами поставить на ход (на новых запчастях)запчасти от каких движков могут подойти по посадочным местам ? 139FMB/147FMB/152FMH/152FMI/153FMI/154FMIУменьшенте кубатуры в принципе не сильно напряжет можно и 110 кубов сделать — не велика потеря.
HellSet я правильно понял :1 диаметр поршня 2 ход поршня ??
Был не внимателен , вопрос снимаю .Скажите высота цилиндров у всех одинакова? У меня — 68-69мм (мерял рулеткой ) на том который стоял .
Сегодня намерял :Мерял рулеткой так что даю с допуском Посадочное в картер — 56-57ммВысота цилиндра (от картера до ГБЦ) — 67-68 ммВысота цилиндра (с той частью что заходит в картер) — 92-93ммПоршень — 54-55 ммПалец — 14 мм — (старался замерить поточнее)Длинна шпилек от картера до конца 187 мм ,резьба нарезана на 15мм так что в картере тоже наверно 15 мм резьбы
Маркировка на колене — L125C MX
там в видео автор описывает — 50сс,72сс,100сс и 110 сс до 125сс дело не дошло:(
| Вложения: |
| 1.jpg |
Цилиндр и голова куплены. Цилиндр — 54мм алюминий палец — 14ммГолова — с увелич. клапанами под 54мм поршеньПоиск в интернет магазинах ничем не помог.Поездка в Сокольники и примерка на месте — дали результат.в основном все предлогают 52,4мм но там цилиндр был выше на 3-4мм Еще мерял с вертикальными рёбрами (54мм) — получалось что поршень выходит из цилиндра на 6мм.
На радостях забыл поспрашивать направляющие втулки в картер и уплотнительные кольца под цилиндр и голову (там где идет обратка масла) , гайки для шпилек на 7мм и направляющую цепи стартера Может знаете где взять ?
Часовой пояс: UTC + 3 часа
Бренды и качество ЦПГ для китайских скутеров
В настоящее время в России представлены 2Т и 4Т ЦПГ для скутеров от таких китайских брэндов как SEE, TMMP, GXmoto, NCY, MTRT, а так же великий и ужасный «Noname». Что следует знать о «Noname»? «Noname» — это настолько низкокачественный товар, что производители стесняются размещать название своего Бренда на упаковке. Такие ЦПГ, обычно продаются в белых или коричневых (картонных) коробках без опознавательных знаков, а то и вовсе в полиэтиленовых пакетах. Ресурс таких ЦПГ настолько мал, что менять ЦПГ вы будете дольше чем ездить на ней. «Брэндовые» ЦПГ (SEE, TMMP, GXmoto, NCY, MTRT) обладают сравнительно неплохим качеством и позволят вам откатать два-три сезона при условии правильной обкатки. В среднем 4Т ЦПГ SEE накатывает 15000 км до замены поршневых колец, 2Т ЦПГ SEE — 7-10 тыс. км до замены поршневых колец. Отдельно стоит отметить ЦПГ тайваньского производства таких брендов как CMR и MSU. Качество материалов и обработки у этих производителей на порядок выше, чем у названных ранее брендов. А следовательно ресурс и надежность ЦПГ CMR и MSU существенно выше чем у бюджетных производителей. Да, цена на эти ЦПГ прилично выше чем на китайские, но и ресурс такой ЦПГ будет больше. А если вы меняете ЦПГ в мастерской, то покупая «дорогую» ЦПГ вы экономите на будущих ремонтах и увеличиваете надежность своего скутера.
Скутер двигатель
На скутеры Nexus устанавливают двигатели внутреннего сгорания, в цилиндрах которых тепловая энергия сгорающего топлива превращается в механическую энергию. Смесь топлива и воздуха она же горючая или рабочая смесь, приготовленная карбюратором, засасывается в цилиндры двигателя, затем сжимается поршнем и воспламеняется электрической искрой от свечи зажигания. При сгорании смеси расширяющиеся газы давят с большой силой на расположенный в цилиндре поршень, который, свою очередь вращает коленчатый вал благодаря особому кривошипно-шатунному механизму. От коленчатого вала вращательное движение передается к трансмиссии, и далее — к заднему колесу.
Рабочий цикл четырехтактного мотора:
- а — впуск;
- б — сжатие;
- в — расширение (рабочий ход);
- г — выпуск;
- 1 — впускной клапан;
- 2 — свеча зажигания;
- 3 — выпускной клапан.
Двигатели скутеров подразделяются по способу работы на двух- и четырехтактные, причем у обоих имеются как достоинства, так и недостатки. У них протекание рабочего процесса и конструкция деталей несколько различаются. Двухтактные двигатели, ранее широко распространенные, конструктивно проще, чем четырехтактные, поскольку у них нет механизма управления клапанами и системы смазки под давлением.
Четырехтактный двигатель:
- цилиндр с головкой;
- клапанная крышка;
- клапан системы снижения токсичности;
- впускной патрубок;
- карбюратор;
- электростартер;
- блок трансмиссии.
Весь модельный ряд скутеров Nexus оборудуется четырехтактными моторами. Помимо бездымности выхлопа они при работе практически не имеют вибраций, более экономичны и, что самое главное, время их работы до капитального ремонта в среднем в 2,5 раза выше, чем у двухтактных. Так, 50-куюовые модели выхаживают четыре-пять сезонов, а 150-кубовые и того больше.
Все модели двигателей скутеров Nexus имеют простое и надежное воздушное охлаждение, причем воздух нагнетает специальный вентилятор. По конструкции они одноцилиндровые, распределительный вал, расположенный в головке цилиндра приводится во вращение цепью. Такая схема надежна и долговечна.
Мощности двигателей 50-кубовых скутеров Nexus составляют 2,9-3,2 л.с., в зависимости от модели. Такая мощность при массе 70-90 кг позволяет ехать при полной нагрузке с разрешенной скоростью 50 км/ч, и при этом иметь динамику, достаточную для безопасного маневрирования. Моторы макси-скутеров со 150-кубовыми двигателями развивают 8,4-8,7 л.с., что ставит их в один ряд с легкими мотоциклами, при этом управлять ими значительно проще. Максимальная скорость таких скутеров составляет 90-95 км/ч, а хорошая динамика разгона обеспечивается бесступенчатой трансмиссией — водителю не надо терять время на переключение передач.
Замена моторного масла в двигателе
Слив отработанного масла
Ставим на центральную подножку скутер, если он стоит криво — выравниваем его. С левой по ходу движения скутера стороне в самом низу двигателя — ищем сливную пробку, подставляем под пробку заранее приготовленную емкость и отворачиваем сливную пробку головкой на 17.
Пока масло будет стекать — заходим на правую сторону скутера — выкручиваем контрольный щуп и пробку масляного фильтра, которая находиться в самом низу двигателя.

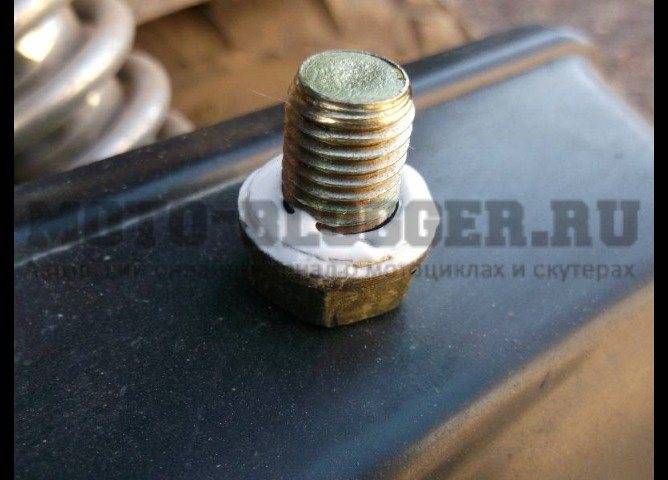

Одеваем на пробку хорошую головку на 17, отворачиваем и вынимаем ее со всем содержимым из двигателя.

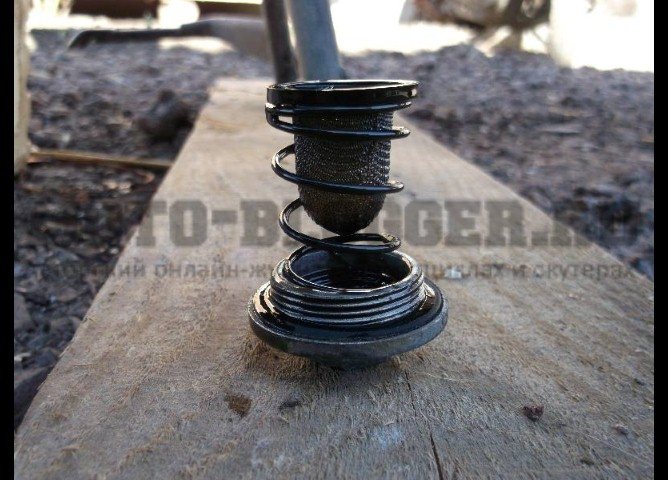

Это и есть масляный фильтр. Сразу после его выкручивания, пока суть да дело — кидайте все это барахло в чистый бензин, поболтаете его там хорошо, а потом продуйте и просушите.
После того как пробка масляного фильтра будет извлечена из двигателя. Для того, чтобы согнать из двигателя остатки масла — прокачайте двигатель несколько раз кикстартером.
После чего ждем минут пять — вытираем насухо сливные отверстия, для пущей надежности наносим на пробки герметик и заворачиваем их на свои места.
Залив в двигатель нового масла и контроль его уровня
В зависимости от конструкции канистры — заливаем масло в горловину либо непосредственно из самой канистры, либо через воронку. Воронка обязательно должна быть чистой!
Контроль уровня масла
Уровень масла проверяется так: заливаем в двигатель первую порцию масла, примерно 600-700 мл, ждем пару минут пока масло равномерно растечется по картеру, не закручивая, вставляем до упора в заливную горловину контрольный щуп, вынимаем его и смотрим уровень.
Уровень масла должен находиться в пределах контрольного участка.
- Если уровень меньше — доливаем немного масла, ждем пару минут и производим замер.
- Если уровень масла больше нормы — сливаем его или, что лучше — откачиваем его с помощью шприца с трубкой из горловины.

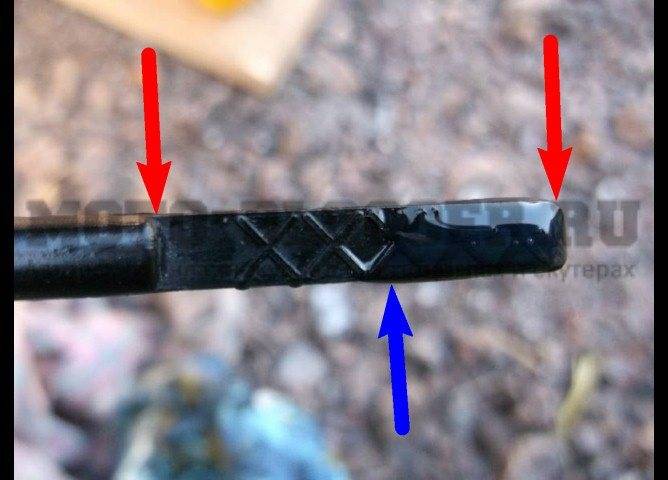

Контрольный участок обозначен красными стрелками. В моем случае уровень масла находиться ровно посередине контрольного участка и обозначен синей стрелкой. В идеале уровень масла должен быть в районе верней границы контрольного участка. Но это в идеале, а на практике — средний уровень вполне приемлем и никак не влияет на надежность и долговечность двигателя.
Обзор двигателей 162FMJ
Выражение «верхнеклапанный двигатель» охватывает подавляющее большинство двигателей, у которых конструкция газораспределительного механизма (ГРМ) отличается от «нижнеклапанных двигателей». Однако указанное выражение обычно не используется в отношении двигателей с верхним расположением распределительного вала (OHC — «OverHeadCamshaft» и DOHC – «DoubleOverHeadCamshafT»), а применяется для обозначения верхнеклапанных двигателей с нижним распределительным валом.
В верхнеклапанном двигателе применяются «штанги» («толкатели»), которые проходят через тоннель в блоке и головке цилиндра. Надежность данной конструкции заключается в использовании шестеренчатого привода распределительного вала, что позволяет избежать возникновения ряда неисправностей, а именно – растяжение, разрыв или «перескакивание» цепи в механизме с цепным приводом распределительного вала; растяжение, разрыв, заклинивание ремня в газораспределительном механизме с ременным приводом распределительного вала.
Регулировка теплового зазора впускного и выпускного клапанов осуществляется при помощи регулировочного винта и контргайки, расположенных на одном из плеч коромысла. Значения теплового зазора обычно составляют: 0,05мм для впускного клапана и 0,10мм для выпускного клапана.
Основными преимуществами, которые были подтверждены опытом эксплуатации «верхнеклапанных» двигателей не одним поколением любителей мототехники, являются их надежность, простота конструкции, компактные размеры и невысокие требования к качеству смазки.
Двигатель с клапанным механизмом, построенным по схеме OHV, устанавливается на мотоциклах, двигатели которых развивают не более 7000 об/мин.. Указанные мотоциклы имеют хорошие показатели развиваемого крутящего момента при низких оборотах двигателя, низкий расход топлива и зарекомендовали себя, как простое и надежное транспортное средство для эксплуатации в городской черте и сельской местности.
Маркировка описанного двигателя включает в себя буквенное и цифровое обозначение – 162FMJ…:
Цифра «1» означает, что двигатель имеет один цилиндр;
Цифры «62» указывают на то, что диаметр цилиндра двигателя 62мм;
Буква «F» говорит о том, что двигатель имеет воздушное охлаждение;
Буква «М» означает, что двигатель мотоциклетный;
Буква «J» описывает объем двигателя – 150см³.
Остальные символы в маркировке двигателя несут общую справочную информацию о месте и дате выпуска, информацию о производителе.
Подпишитесь, чтобы получать ценную информацию по двигателям на китайские мотоциклы и скутеры:
Тюнинг питбайка. Узнай как увеличить мощность
Тюнинг питбайка. Узнай как увеличить мощность
Скоро лужи станут такими, что в них будет не холодно падать.
Дааа… основной сезон питбайкера… Еще чуть-чуть, терпите.
Хочешь в новом сезоне новый подрыв со старта? Тогда читай дальше!
Я расскажу как без серъезных вложений увеличить тягу питбайка.
Статья предназначена для владельцев питбайков с двигателями LF 120, YX 125 и YX 140.
Владельцы остальных кубатур не расстраивайтесь, на 50% эта статья подойдет и вам.
Тюнинг вашего питбайка будет складываться из 2 этапов: установки нового блока CDI и замены передаточных чисел цепного привода.
Замена привода
Меняем звезды: ведущую — поменьше, заднюю — побольше. Стандартно звезды стоят такие: ведущая (та, что в двигателе) – 15 зубьев, ведомая (та, что на колесе) – 41 зуб. Я имею ввиду YX 140
Считаем передаточное число: 41/ 15 = 2.73 — чем оно выше, тем передача «короче» и «мощнее», то есть мотор быстрее выкручивает положенное количество оборотов, набор скорости происходит стремительно.
Меняем ведущую звезду на 14 зубьев , а ведомую на 43 зуба.
Получаем передаточное число 43/14 = 3.07
Такое соотношение позволяет легко и без ОПАСНЫХ рывков поднимать пит на заднее колесо.
Комбинацию 14-43 я подобрал неспроста .
Во первых- цепь можно оставить старую, не придется менять на более блинную – экономия.
Во вторых, если поставить ведомую 45 зубьев придется подпиливать ловушку.
Первая часть тюнинг закончена, но есть одно «НО» — при замене звезд мы потеряли 4.5 км/ч от максимальной скорости.
Это мы исправим второй частью тюнинга.
Замена CDI (коммутатора)
Хитрые китайцы наложили запрет на твой двигатель. Не знал?
Стандартный блок CDI (он же коммутатор, он же «мозги») содержит в своей схеме «отсечку», которая не позволяет крутить движок больше 8000 об.мин (примерно +/-), это ограничивает мощность, которую может дать двигатель.
Поэтому снимаем стандартный CDI
И устанавливаем тюнинговый CDI
Теперь контролируют обороты двигателя твои мозги, а не китайские!
Так ты скомпенсируешь потерю скорости из за замены цепи.
Итог: тяга выросла, скрость ты набираешь динамичнее, и в максималке не потерял!
Источник
Разборка двигателя 157qmj 150 кубов
Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.
Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.
Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.
Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.
Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!
Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).
Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.
Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.
Откручиваем два болта и снимаем натяжитель.
Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта
Осторожно удаляем ГБЦ
Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.
Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.
Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.
Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.

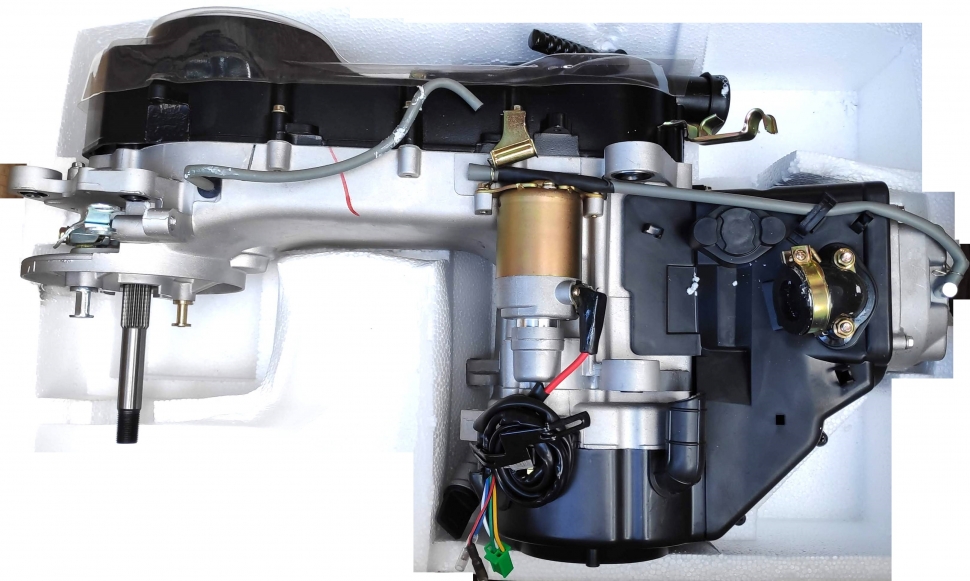

Двигатель 157qmj 150cc технические характеристики
Технические характеристики двигателя 163FML
| Тип | 4х-тактный, одноцилиндровый, с воздушным охлаждением |
| Рабочий объем цилиндра, куб.см. | 197 |
| Диаметр и ход поршня, мм | 63,5×62,2 |
| Мощность, кВт (л.с.) при, об/мин | 10,1 (13,7)/7500 |
| Макс, крутящий момент, Н.м при, об/мин | 14,0/6500 |
| Степень сжатия геометрическая | 9,0:1 |
| Система запуска | электрический и кик-стартер |
| Система смазки | масляный насос |
| Система зажигания | бесконтактная, конденсаторная |
| Топливо | бензин с октановым числом не менее 90 |
| Масло | моторное масло для четырехтактных двигателей SAE15W/40 |
Также подобное устройство имеют двигатели 158QMJ и 153QMJ.
Двигатель 158QMJ
Двигатель 158 QMJ,является модификацией двигателя 157QMJ, но при всей схожести конструкции, фактически не имеет с ним ни одной взаимозаменяемой детали. Этот двигатель устанавливается на скутеры концерна QJ, в частности Stels и Keeway и Vento. По качеству исполнения, техническим и ездовым характеристикам эти два двигателя (157QMJ и 158QMJ) мало чем отличаются.
Технические характеристики двигателя 158QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 58 мм Максимальная мощность: 5,6 кВт при 7500 об/мин Максимальный крутящий момент: 7,6 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг
Двигатель 152QMI
Технические характеристики двигателя 152QMI:
1 цилиндр , 4-х тактный, воздушно-принудительное охлаждение , автоматическая интегральная трансмиссия Рабочий объем см. куб. : 124.58 (dцилиндра=52.4 мм) Рабочий ход поршня, мм: 57.8 Макс. Мощность для dцилиндра=52.4 мм (КВт/об. в мин.): 6.3/7500 Макс. Кутящий момент dцилиндра=52.4 мм (Нм/об. в мин ): 9/6500 Частота холостого хода (об. в мин): 1500±100
Двигатель D1E41QMB
Технические характеристики двигателя D1E41QMB
1 цилиндр , 2-х тактный, воздушно-принудительное охлаждение , автоматическая цепная трансмиссия Рабочий объем см. куб. : 49.6 (dцилиндра=41.0 мм) Рабочий объем см. куб. : 54.58 (dцилиндра=43.0 мм) Рабочий ход поршня, мм: 37.5 Макс. Мощность для dцилиндра=41.0 мм (КВт/об. в мин.): 3.2/7000 Макс. Кутящий момент dцилиндра=41.0 мм (Нм/об. в мин ): 3.5/6000 Частота холостого хода (об. в мин): 1900±100
Двигатель 139QMА/139QMB
Отличный четырехтактный двигатель сконструированный в 90-х годах и благодаря своей простоте и надежности завоевавший бОльшую долю рынка двигателей для скутеров класса 4т 50см. куб. Выпускается для скутеров под колесо 12 дюймов (с более длинным картером –крышка вариатора на 9 болтов ( маркировка 139QMA, рис.1) и под колесо 10 дюймов (с менее длинным картером –крышка вариатора на 8 болтов (маркировка 139QMB рис.2).
Двигатель 139FMB/147FMD/152FMH
Тех.характеристики: 1 цилиндр , 4-х тактный, воздушное охлаждение , 4-х скоростная коробка переключения передач Рабочий объем см. куб. : 49.43 (dцилиндра=39 мм, ход поршня 41.4 мм, модификация 1P39FMB) 71.79 (dцилиндра=47 мм, ход поршня 41.4 мм, модификация 147FMD) 105.07 (dцилиндра=52 мм, ход поршня 49.5 мм, модификация 152FMH)
Рабочий ход поршня, мм: 41.5 или 49.5 мм Макс. Мощность для dцилиндра=39 мм (КВт/об. в мин.): 1.4/7000 Макс. Мощность для dцилиндра=52 мм (КВт/об. в мин.): 5.2/8000
Макс. Кутящий момент dцилиндра=39 мм (Нм/об. в мин ): 2.4/4000 Макс. Кутящий момент dцилиндра=52 мм (Нм/об. в мин ): 6.5/6000 Частота холостого хода (об. в мин): 1600±100
Технические характеристики двигателя 157QMJ
Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 57,4 мм Ход поршня: 57,8 мм Максимальная мощность: 6,8 кВт при 7500 об/мин Максимальный крутящий момент: 9,8 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг Соотношение мощность/вес: 0,2
Есть вариант с удлиненной коробкой вариатора
голоса
Рейтинг статьи
Улучшение динамики разгона YX 140
Все мы знаем, что мотор линейки 140 прославился ненадежностью и множеством поломок, но несмотря на все эти минусы, мотор-то достаточно веселый и едет очень себе бодро, но это не весь его потенциал. Итак, в стандартной комплектации эти моторы оснащены убогим карбюратором китайского производства с гордой фальшивой надписью Mikuni и низкой производительностью.
Но значительно улучшить характеристики данного двигателя вам поможет установка карбюратора MIKUNI VM 24.
В чем его преимущество перед стандартным карбюратором? Первое – это MIKUNI , причем не китайская копия, а реальный MIKUNI , соответственно качество исполнения на высоте. Второе – это удобство настройки карбюратора: на фото стрелочками показано расположение регулировочного винта, и на родном карбюраторе он установлен снизу, т.е. осуществлять адекватные регулировки в принципе не представляется возможным. А вот на MIKUNI VM 24, напротив, винт расположен доступно, и осуществлять настройки очень легко. Третье – это удобство установки и чистки карбюратора в случае попадания грязи, ведь вам не нужно будет отворачивать два болта от патрубка: достаточно будет всего лишь ослабить обжимной хомут, ведь карбюратор крепится на резиновом патрубке, который входит в комплект с карбюратором.
Фотоотчет: Разборка двигателя 157QMJ скутера Atlant (150CC) | Scooter-mania.ru

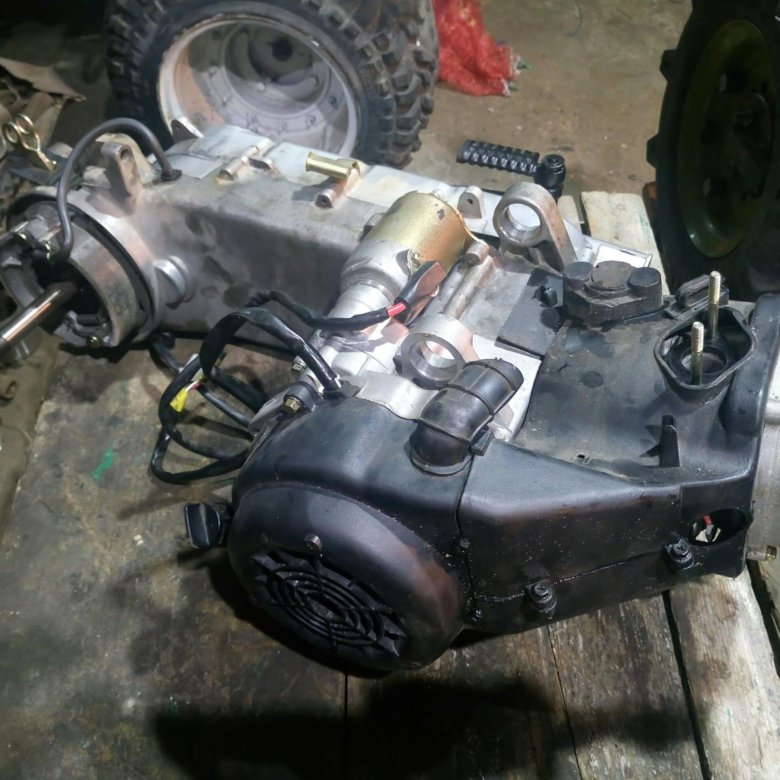

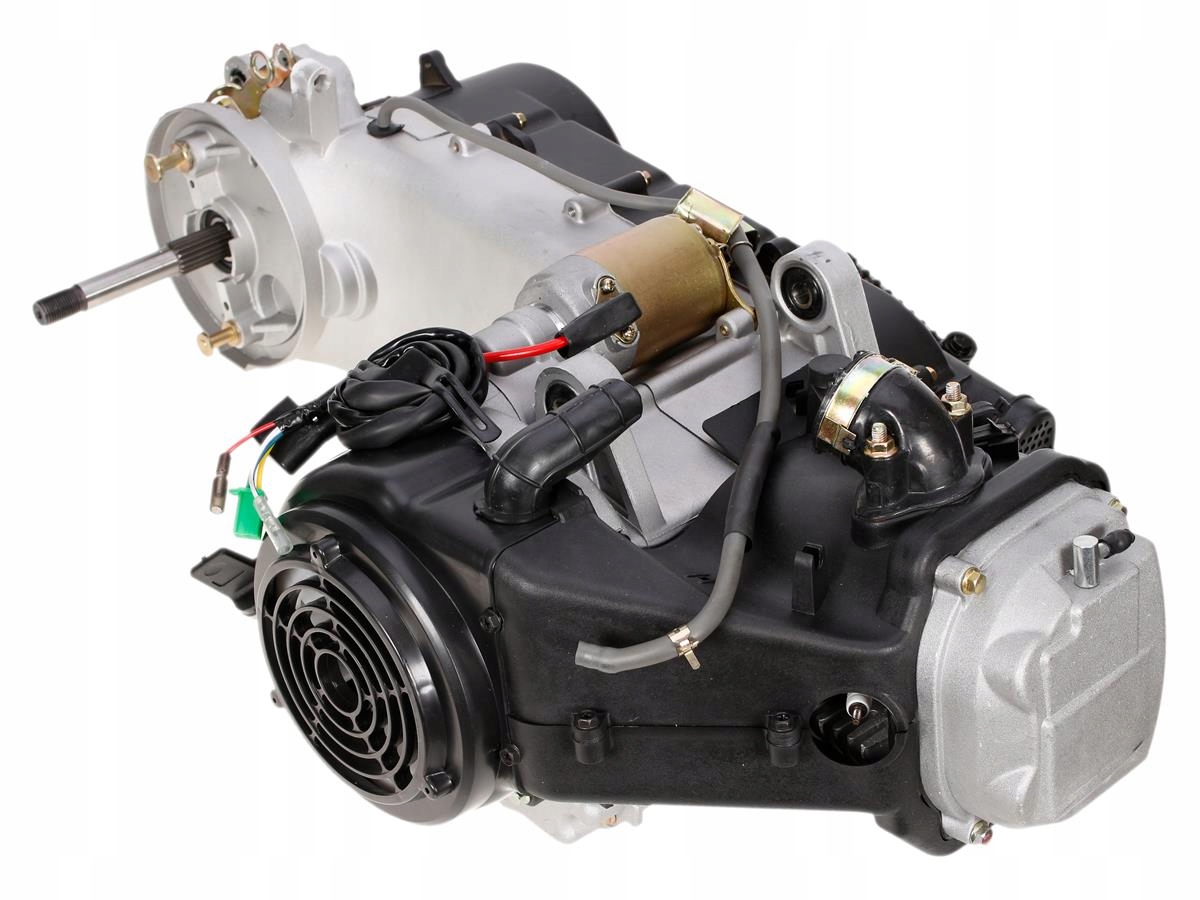

Двигатель 157 QMJ объемом 150 CC который мы сегодня будем разбирать устанавливается на очень популярные у нас в России скутеры имеющие разные торговые названия: Atlant, Racer, Pioneer, перечислять все модели скутеров на которые устанавливается этот двигатель нет особого смысла.
Что можно сказать об этом двигателе? В общем-то двигатель неплох, есть небольшой потенциал для тюнинга, имеет очень надежный механизм кикстартера, на этом двигателе установлен мощный генератор который позволяет устанавливать дополнительные электроприборы, ну и. т. д.
К сожалению все этапы разборки двигателя в одной статье разместить не получится, поэтому по аналогии с предыдущими статьями о разборке двигателей, в статье будут проставлены ссылки которые вас приведут на страницу, где разборка отдельно взятого механизма или узла будет описана более детально.
Сливаем масло, укладываем двигатель на какую нибудь чистую поверхность и начинаем разборку двигателя с снятия поршневой, как снять поршневую подробно написано в статье: Как снять поршневую с двигателя скутера
Откручиваем все крепежные болты на крышке двигателя и обстукиваем ее деревянной киянкой со всех сторон.
Снимаем крышку, не теряя при этом направляющие втулки-их там две (отмечены стрелками).
Вынимаем промежуточную шестерню стартера
При помощи старой ненужной отвертки и молотка отворачиваем гайку обгонной муфты (резьба левая).
Снимаем гайку и шайбу
Снимаем с вала шестерню обгонной муфты
Вынимаем сепаратор

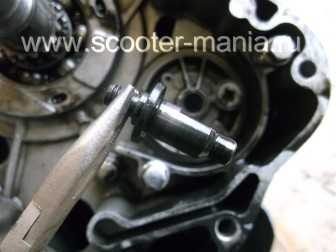

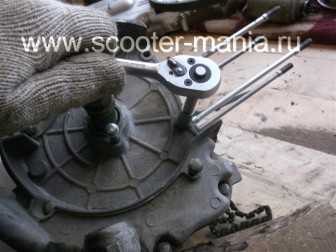

Откручиваем два болта на кожухе масляного насоса

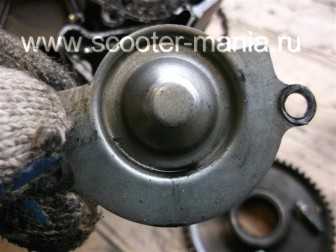

Снимаем обгонную муфту с цапфы
Обратите внимание как сильно растянута цепь привода масляного насоса-придется заменить
Вынимаем шпонку из цапфы

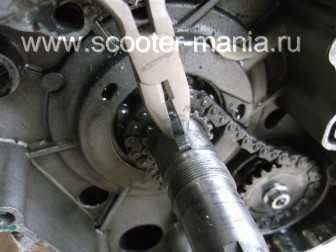

Вставляем под зуб звездочки масляного насоса оловянный пруток или палочку и откручиваем гайку.
Снимаем звездочку с оси привода масляного насоса вместе с цепью
Вынимаем ось масляного насоса и убираем ее куда нибудь подальше
Откручиваем последний крепежный болт

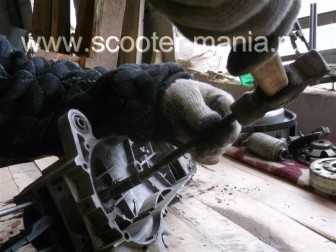

Обстукиваем половинки картера со всех сторон и разъединяем их, не теряем при этом направляющие втулки (показаны стрелками).
Вставляем немного заточенный пруток в центр цапфы коленчатого вала и молотком сбиваем цапфу с шестерни кикстартера (для этого достаточно одного не сильного удара).
Вынимаем из половинки коленчатый вал и цепь ГРМ
Обкатка двигателя
Неправильно проведённая обкатка двигателя 139QMB в большинстве случаев приводит к выходу из строя поршневой системы. Между деталями новой ЦПГ возникает трение, что приводит к повышению температуры двигателя.
Обкатка мотора скутера осуществляется следующим образом:
- Скутер ставится на центральную подножку.
- В течение 5 минут двигатель запускается на холостых оборотах, поле чего охлаждается на протяжении того же времени.
- На протяжении следующих 10 минут двигатель также работает, после чего остужается в течение 15 минут.
- Мотор заводится повторно на 15 минут, затем глушится и оставляется остывать на 15 минут.
- Скутер заводится вновь на 30 минут, после чего глушится и оставляется на 20 минут.
После проведения подобных манипуляций можно осуществлять саму обкатку скутера. Ручку газа в первые 100 километров пути не стоит выкручивать более чем на 1/3 её полного хода. Максимальная скорость не должна превышать 30 км/ч. На 15–20 км/ч скорость можно увеличить на следующие 300 километров пути — за это время двигатель должен более-менее раскрыть свой потенциал.
По истечении процесса такой обкатки в обязательном порядке меняется масло.
Регулировка клапанов двигателя проводится каждые 500 километров пробега.
Установка поршневых колец

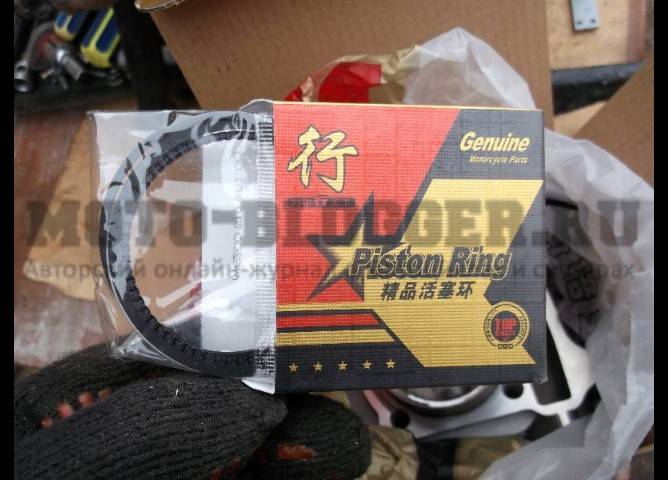

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.
Обычный комплект поршневых колец выглядит примерно так
Или так
Аккуратно, идеально чистыми руками распаковываем комплект
В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь
Ставим в самую нижнею канавку поршня экспандер
В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера
Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

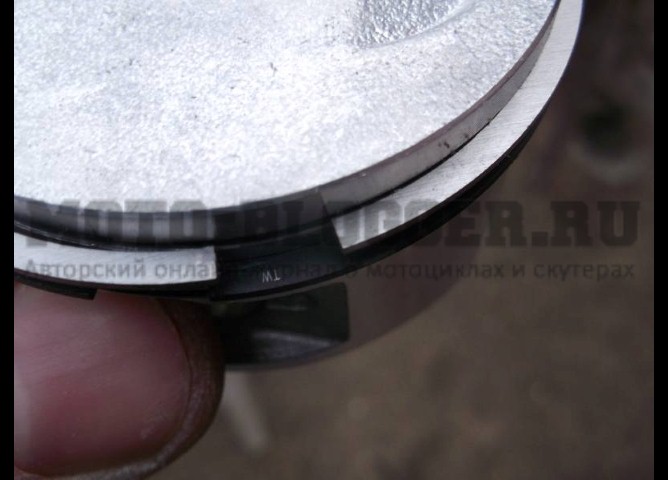

Метки
Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет
По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием
Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.
У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.
В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.
На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.
Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).
Тюнинг скутеров — тюнинг вариатора
Несмотря на то, что вариатор — это по сути вся система скутерной трансмиссии, включающая 2 шкива и ремень, в мире скутерного тюнинга термин «вариатор» закрепился лишь за частью этой системы — движущейся (внутренней) частью ведущего шкива. Как правило, поставить какую-либо тюнинговую деталь, например глушиетль, довольно просто, однако нередко после установки новоиспеченные тюнингеры недоумевают… Почему скутер стал ехать только хуже? Ответ прост — скутер не настроен. Но даже когда испробован уже не один десяток настроечных конфигураций из грузиков и пружин, добиться ровного разгона на постоянных оборотах удается далеко не всегда. Вот здесь и приходит на помощь тюнинговый вариатор. Сглаживая провалы в работе трансмиссии, он позволяет настроить ее оптимальным образом. Иногда без тюнингового вариатора можно запросто обойтись, но иногда он просто незаменим!! |
Коммутатор АС
Различается от DC коммутаторов возможностью обходиться без стабильного тока 12V. Устроен он немножко иначе, потому что, при наличии более обычной конструкции, обладает более сложным вариантом подсоединения к электрической цепи. В отличие от DC коммутаторов, АС коммутаторы бывают в большей степени без ограничителя предельных оборотов в силу небольших размеров и достаточно простой конструкции, они могут похвалиться возможностью отлично действовать при нехватке целого ряда узлов, без каких DC коммутатор
трудиться не сумеет в принципе. Даже, если снять аккмулятор, реле-регулятор, замок зажигания, сохранить лишь высоковольтную катушку генератора и датчик Холла и все-равно скутер будет запускатся и ездить. Есть достаточно мудрено организованные коммутаторы предоставленного типа, которые способны соперничать с DC типом, но это редкость. Не глядя на отсутствие надобности в постоянном токе, АС очень сильно находятся в зависимости от переменного тока и взаимосвязи блока двигателя с рамой,и если Вы спалили или повредили одну катушку в генераторе, которая производит высокое напряжение, то мотороллер не запустится ни при каких обстоятельствах.
