Как правильно поставить поршень на скутер?

Тюнинг скутеров – тюнинг карбюратора

Получить от поршневой большего объема более полную отдачу можно, соответствующим образом улучшив работу системы питания. В первую очередь, речь идет о карбюраторе. В стандартном оснащении на скутерах стоят карбюраторы от самых разных производителей, но все они имеют общий признак, по которому их можно классифицировать – размер диффузора.

На стандартных 50сс моторах встречаются карбюраторы с диффузорами от 12 до 17,5mm. Тюнинговые карбюраторы также многообразны: встречаются случаи установки на 70сс тюнинговые моторы даже 28mm карбюраторов, однако все это уже из области экспериментов. Карбюраторы, имеющие диаметр диффузора более 17,5mm (19, 21, 24 и тд), непрактичны в эксплуатации, требуют к себе регулярного внимания и перенастройки

Разумеется, все это не важно, если Вы собрались сделать из скутера уличную ракету, пожертвовав удобством и надежностью. Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2). Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2)

Стандартной и проверенной рекомендацией для 70сс цилиндров является установка 17,5 карбюратора, если таковой не стоит в стандартном оснащении (например, на последних моторах Piaggio HiPer2).

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Ориентируем постель распределительного вала меткой в виде букв «E» и «X» к выпускному каналу и устанавливаем постель.

Затягиваем крест накрест гайки постели затем затягиваем два болта на боковом приливе ГБЦ.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Установка натяжителя цепи ГРМ

Если у вас двигатель 157QMJ серии — делаем следующее: отворачиваем на корпусе натяжителя заглушку; вставляем в нее тонкую плоскую отвертку и начинаем закручивать болтик пока шток натяжителя не зайдет внутрь корпуса.

Не отпуская отвертки с одновременным придерживанием корпуса натяжителя, свободными пальцами — вставляем натяжитель в цилиндр, прикручиваем его болтами и только потом отпускаем отвертку и заворачиваем на место заглушку.

Если у вас двигатель 139QMB серии, то делаем так: выкручиваем из корпуса натяжителя заглушку и вынимаем пружину; задвигаем внутрь корпуса шток; устанавливаем в цилиндр натяжитель; вставляем в корпус пружину и заворачиваем заглушку.

После установки поршневой не забываем произвести регулировку тепловых зазоров клапанов и обкатать двигатель.

Как поставить поршень на скутер?

Этим вопросом интересуются тысячи людей, которые сталкиваются с проблемой – замены поршня на скутере или целой поршневой группы. Всем известно, что поршень играет важную роль в двигателе, поэтому от его технического состояния зависит резвость Вашего двухколесного друга. В этой статье мы постараемся дать подробную информацию о том, как правильно поставить поршень, а также наглядно покажем несколько видов поршней с различными метками и обозначениями.

Просматривая множество форумов, можно увидеть темы, где люди устанавливают поршень на скутер «как попало», в результате запуска двигателя у них ломаются поршневые кольца, или гнутся клапана на четырехтактных двигателях. Чтобы не попасть в такую ситуацию, прежде чем ставить поршень в двигатель — необходимо вначале осмотреть сам поршень и разобраться какие на нем имеются надписи или обозначения.

Метки на поршне четырехтактного (4Т) скутера.Независимо от объема двигателя, будь это 50 или 150 куб. четырехтактный скутер – на поршнях имеется метка IN , которая означает ВХОД (ВПУСК) .

Именно этой меткой поршень должен быть установлен к впускному коллектору.

Метки на поршне двухтактного (2Т) скутера.На двухтактных скутерах существует несколько обозначений (меток), т.е. на каждой модели скутера – поршень маркируется индивидуально. Также обстоят дела и с производителями поршней, одни могут наносить надписи на поршень, а другие просто стрелку. Ниже разберем самые распространенные обозначения на поршнях.

Например, на поршне скутера Honda Dio присутствует надпись EX , которая обозначает ВЫПУСК (ВЫХЛОП) . Именно этой меткой поршень должен быть установлен к ВЫПУСКНОМУ окну на цилиндре.

Далее рассмотрим пример метки на скутере Yamaha Jog. Это как раз тот случай, где на поршне нанесена СТРЕЛКА . Именно этой стрелкой поршень устанавливается тоже к ВЫПУСКНОМУ окну на цилиндре.

Перейдем к следующему примеру – метка на поршне скутера Suzuki AD-50. Тут тоже все просто, как и в предыдущем примере – поршень имеет СТРЕЛКУ , которая указывает на ВЫПУСК . Т.е. по аналогии с предыдущим примером, поршень ставим этой стрелкой к ВЫПУСКНОМУ окну.

Подводя итоги статьи, выделим немаловажное уточнение, а именно по поводу меток на двухтактных поршнях. К сожалению не все производители поршней придерживаются единого стандарта маркировки, поэтому можно встретить двухтактный поршень, на котором будет метка IN, в таком случае это уже будет означать ВПУСК. Т.е

в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну

Т.е. в таком случае, поршень меткой IN устанавливается к ВПУСКНОМУ окну.

Чтобы быть точно уверенным в правильности установке поршня, необходимо взять поршень и вставить его в цилиндр, ориентируясь на описание по меткам. Необходимо посмотреть не находятся ли замки поршневых колец напротив выпускного окна. Если замков не видно в выпускном окне (при перемещении поршня), то поршень установлен правильно.

Инструкция как правильно поставить поршень на скутер самостоятельно?

В ходе эксплуатации скутера, возникают различные поломки

При этом совсем неважно кто производитель (Япония или Китай). Отличие в том, что один транспорт раньше выходит из строя, а другой с течением времени

Неполадки могут возникать с проводкой, двигателем, ходовой частью. Но, как правило, практически все сталкиваются с заменой ЦПГ. Это сокращение подразумевает термин «цилиндро-поршневая-группа» или как принято говорить в народе «поршневая». Забегая наперед необходимо сказать, что замена поршневой, поршня и колец в отдельности не такая сложная задача, как может показаться на первый взгляд. Стоит также знать, что процесс снятия и замены ЦПГ практически одинаковый на всех скутерах. Поэтому, в статье будет рассмотрены основные моменты. Забегая наперед напомним, что мощность ЦПГ может варьироваться. Рекомендуется устанавливать поршневую такой же мощности, аналогичной стандартной ЦПГ.

Подготовительные моменты

Перед тем как заменить поршень или кольца (ЦПГ в совокупности) нужно добраться до цилиндра. Для новичков, которые понятия не имеют, где находится этот элемент, подскажем. Глушитель как раз соединен болтовым соединением с цилиндром. В случае, если вы понятия не имеете как правильно поставить поршень на скутер 4т или 2т, то сначала нужно снять старую ЦПГ. Предстоящий ремонт можно разделить на следующие этапы:

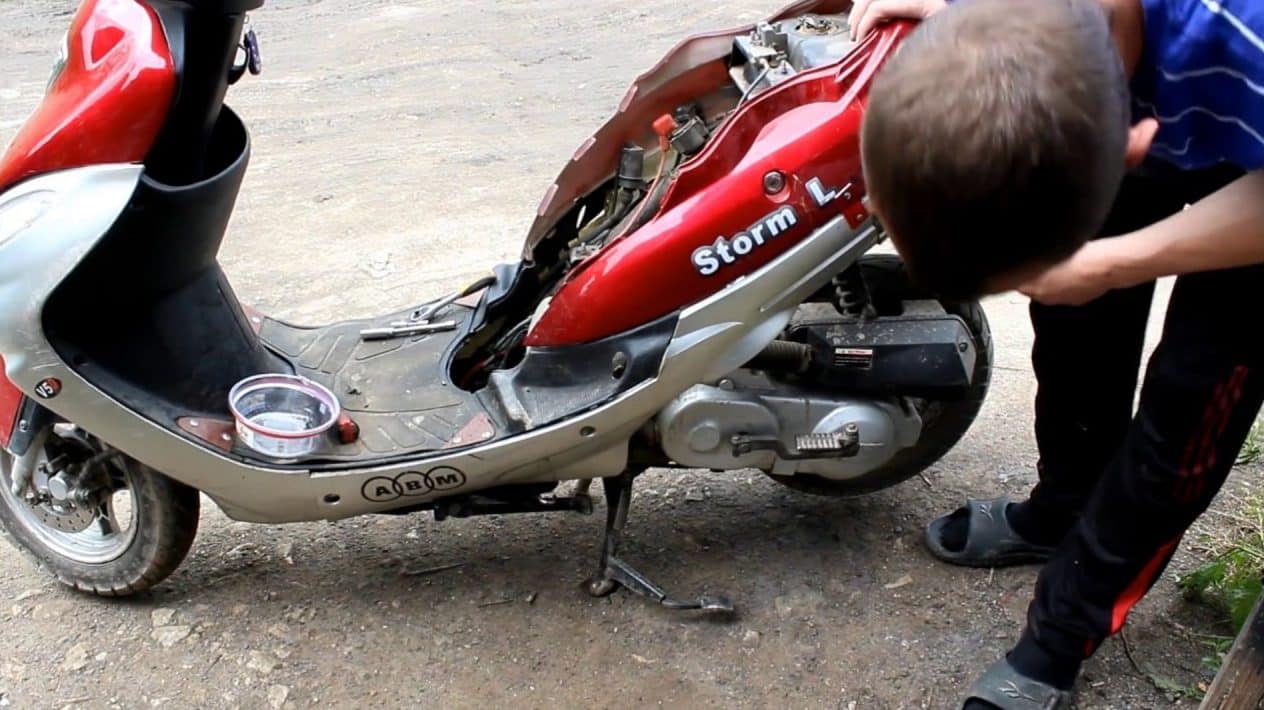

  • Снятие облицовки скутера (пластик);
  • Отсоединение электрических проводов;
  • Отсоединение шланг с маслом;
  • Демонтаж двигателя;
  • Снятие старого поршня, колец (ЦПГ в совокупности);
  • Установка новых деталей;
  • Монтаж двигателя, подсоединение проводов и шланг;
  • Крепеж пластика.

Пластик складывают в стороне, чтобы не раздавить при неосторожности. Все болтики и винтики кладут в кучу, при необходимости сортируют по отдельности

Убедившись, что все шланги с бензином и маслом отсоединены, снимают двигатель. Необходимо понимать, что снятие двигателя отличается в зависимости от конструкционных особенностей модели скутера. Как только двигатель извлекся, можно приступать к снятию пластмассового кожуха, который защищает ЦПГ от внешних факторов. После чего снимают головку цилиндра. Она крепится на 4-х болтиках. Дабы не сорвать резьбу, все болты отвинчивают крест на крест.

Снимаем цилиндр и сразу же его осматриваем. Если повреждений нет, то его и дальше можно использовать. В то время как поршень, скорее всего не подлежит обратному использованию.

Как правильно поставить поршень на скутер

Новый поршень комплектуется пальцем, двумя стопорными кольцами и дополнительными кольцами. Если скутер 2-х тактный, то количество дополнительных колец-2. В 4-х тактных практически всегда устанавливается 3 кольца, одно из которых маслосъёмное. Рассмотрим установку поршня и колец на примере 2-х тактного скутера. Сначала два компрессионных кольца одевают на поршень, в специальные пазы. Далее так называемым «пальцем» соединяем поршень и коленвал, крепеж считается полноценным после установки 2-х стопорных колец с обеих сторон пальца. Кольца должны плотно «сидеть» в предназначенных отверстиях. Помните:стрелочка на поршне должна смотреть в низ, на пол. Выше описанные «процессы» не сложны, если разобраться. Лучше всего посмотреть обучающее видео или ознакомиться с инструкцией по техническому обслуживанию скутера. Тогда уж наверняка не возникнет вопросов на подобие «Как ставить кольца на поршень скутера».

Установка цилиндра

Этап заключительный и к нему нужно отнестись с осторожностью. Ведь при неправильном крепеже, малейшем зазоре необходимой компрессии не будет

В результате скутер не будет заводиться. Установите прокладку между двигателем и цилиндром, а также между цилиндром и его головкой. Головку зажимают болтовыми соединениями крест на крест. Проверить правильность выполненных работ легко. Для этого нужно произвести запуск двигателя. Если мотор работает без сбоев, все сделано верно. Также можно сделать несколько усилий кик-стартером, для чувства компрессии.

Как вы уже убились, ничего сложного нет. Установка колец на поршень скутера, замена ЦПГ в совокупности не требует особых знаний. Необходимы только детали, время и желание.

Подготовка к процедуре

Начать надо с внешней очистки скутера от грязи, песка, пыли. Сами работы нужно проводить в закрытом помещении, где нет риска попадания внутрь механизмов мусора извне. Допускается осуществление операций на открытом воздухе, но с соблюдением условий:

  • температура воздуха должна составлять 18-25 градусов;
  • слабый или отсутствие ветра;
  • наличие ровной твёрдой поверхности для ремонта – бетон или асфальт подходят лучше всего;
  • открывать внутренности скутера не рекомендуется в течение хотя бы двух часов после отключения двигателя в целях безопасности.

Для крепежа потребуется подготовить коробку с ячейками под каждый тип, что не потерять и не перепутать местами разновидности. Работа может занять около часа в зависимости от уровня подготовки. При отсутствии опыта лучше позвать ещё одного человека на помощь и внимательно фиксировать, что было извлечено (и в какой последовательности), чтобы собрать транспортное средство правильно после всего.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Это интересно: Диагностика авто через ноутбук своими руками

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Наша продукция

Стоит отметить, что долговечная и безотказная работа поршневой во многом зависит от правильной установки колец. В этом деле спешка и грязь абсолютно не к чему. Делайте все аккуратно (для себя ведь), не спеша и самое главное: соблюдайте чистоту!

Для начала, давайте немного разберемся, что же из-себя представляет стандартный набор поршневых колец четырехтактного двигателя скутера. Стандартный комплект состоит из: двух компрессионных колец (верхнего и нижнего) и одного маслосъемного, которое в нашем случае имеет разборную конструкцию.

Комплект поршневых колец для двухтактного двигателя скутера, отличается от предыдущего — отсутствием маслосъемного кольца, также комплект колец двухтактного двигателя может включать в себя экспандер (отмечен стрелкой).

Итак, с комплектами мы более-менее разобрались — пора переходить собственно к делу. Заранее подготавливаем небольшие полосочки жести или тонкого пластика, с их помощью мы будем одевать кольца на поршень.

Тщательно отмываем кольца и поршень, при установке новых колец на поршень бывший в работе не забывайте чистить его канавки от нагара, иначе новые кольца в цилиндр не зайдут. Готовим чистое рабочее место и производим установку.

Берем из комплекта экспандер маслосъемного кольца и ставим его в самую нижнею канавку поршня.

Точно также, устанавливаем экспандер из комплекта для двухтактного двигателя (если есть), с той лишь разницей, что замок экспандера должен располагаться в зоне стопорного штифта (отмечен стрелкой) канавки поршня.

Ищем на кольцах метки, прикладываем к поршню заранее приготовленные полоски, очень аккуратно и не спеша как бы натягиваем кольца по нашим полоскам на поршень, в таком порядке: сначала одеваем маслосъемное кольцо, потом одеваем второе маслосъемное кольцо, далее одеваем нижнее компрессионное кольцо (темное) и только потом одеваем верхнее компрессионное кольцо (светлое). Метки на кольцах после установки должны располагаться вверх к ГБЦ.

Расправляем кольца так, чтобы они встали строго напротив своих канавок и не торопясь вытягиваем из-под них наши полоски. Теперь главное: после того как вы вытянули полоски и кольца легли в свои канавки в обязательном порядке — проверьте каждое кольцо на подвижность. Кольца в канавках поршня должны свободно вращаться в разные стороны.

Маслосъемное кольцо после установки должно выглядеть примерно так:

Метки после установки должны быть направлены строго к ГБЦ.

Непосредственно перед установкой поршня в цилиндр, замки поршневых колец необходимо развести в правильном порядке. Делается это так:

Разворачиваем верхнее компрессионное кольцо так, чтобы его замок сместился относительно оси поршневого пальца примерно на 45 градусов, нижнее компрессионное кольцо разворачиваем так, чтобы его замок сместился примерно на 180 градусов относительно замка верхнего компрессионного кольца.

Замок верхнего маслосъемного кольца разворачиваем на 90 градусов относительно замка нижнего компрессионного кольца, а замок нижнего маслосъемного кольца разворачиваем на 180 градусов относительно верхнего маслосъемного кольца.

На фото отмечено, как примерно должны стоять замки поршневых колец четырехтактного двигателя:

Красными метками обозначены замки компрессионных колец Синими метками обозначены замки маслосъемных колец

Замки поршневых колец двухтактного двигателя перед окончательной установкой поршневой должны располагаться строго по центру стопорных штифтов.

Если зарядить движок того же 139QMB по-максимуму, то такой тюнинг до «повышения» обходился клиенту около 35 000 руб и это не считая работы.

Понятно, что не каждому такие суммы по карману. Да хоть и по карману, а смысл? Проще купить какой-нибудь хоть и старенький, но брендовый скутерок и гонять, чем заряжать «Китайца» и потом выкинуть его через сезон на помойку. Но это как по мне.

Как установить поршневую на скутер. Установка колец на поршень скутера

Ухудшение тяги, падение максимальной скорости, синий дым с глушителя и слабая динамика скутера – верный признак изношенных поршневых колец, либо изношенной цилиндро-поршневой группы. Чаще всего изнашиваются именно , т.к. диаметр поршневой группы у скутеров небольшой, рабочая площадь колец очень маленькая и поэтому они не так долго ходят.

Итак, если Вы столкнулись с необходимостью замены поршневых колец на скутере, причем помимо основной проблемы то, что их нужно менять, существует и другая – это как правильно поставить кольца на поршень. Нельзя просто взять любое кольцо и поставить в любую из «канавок» на поршне. Нужно понимать какое кольцо является верхним компрессионным, какое нижним компрессионным, а также как правильно поставить маслосъемное кольцо.

Установка поршневых колец на 4-х тактном китайском скутере. На фото ниже отмечено, где какое поршневое кольцо.

Как Вы успели заметить, что в комплект поршневых колец состоит из двух компрессионных колец (верхнего и нижнего), а также из маслосъемного которое состоит из двух обычных (тонких) колец и центрального экспандера.

Второе компрессионное кольцо имеет темно-черный

цвет, а также уникальную (скошенную ) геометрию.

У разных производителей цвет колец может различаться, например на фирмы CMR — нижнее компрессионное кольцо имеет рыжий

цвет.

На следующей схеме показано правильное расположение колец.

На компрессионных кольцах можно увидеть надписи, они могут быть разными в зависимости от фирмы колец, но суть их одна – установка колец должна производиться надписями ВВЕРХ

! Т.е. надписи должны быть направлены к головке цилиндра.

На маслосъемных (двух тонких) кольцах надписи, как правило нет, поэтому ставить их можно любой стороной, главное чтобы между ними был установлен так называемый экспандер, как показано ниже на фото.

Сам процесс установки колец на мы опустим, т.к. сложного там ничего нет

Следует соблюдать только осторожность при заведении колец в пазы, т.к. кольца изготовлены из высокопрочного чугуна и сильное воздействие на растяжение может привести к поломке колец

Если Вы все сделали правильно, то в итоге кольца на поршне должны быть установлены, как показано на следующем фото.

На этом все особенности установки поршневых колец на четырехтактный скутер озвучены, теперь можно ставить поршень в цилиндр, заранее смазав кольца и цилиндр маслом.

Установка поршневых колец на 2-х тактном скутере. Итак, допустим Вы приобрели новый поршень с кольцами и хотите установить его на скутер. В комплекте с поршнем на двухтактный скутер идет только два компрессионных кольца.

В некоторых случаях, в зависимости от модели скутера в комплекте с кольцами может быть еще так называемый экспандер или как его еще называют – расширитель. Устанавливается такой экспандер под второе (нижнее) кольцо.

Перед тем как преступить к установке колец на поршень, необходимо понять, где верхнее компрессионное кольцо, а где нижнее. Т.к. кольца очень различаются в геометрии, неправильная установка одного из колец приведет к его поломке

Обратите внимание, что верхнее кольцо имеет внутренний скос, перед установкой тщательно осмотрите каждое кольцо. Ниже приведена схема установки, где наглядно показано, где какое кольцо должно стоять, а также где устанавливается экспандер, если таковой присутствует в комплекте
