Электронный блок управления двигателем – в чьих руках вся работа мотора?

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.


ЭБУ Chevroelt AVEO в кузове T300


ЭБУ BOSCH M7.9.7

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

  1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
  2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
  3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

  1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
  2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.

Принцип работы блока управления двигателем

При использовании данного устройства производится оптимизация важнейших параметров:

  • потребление топлива;
  • расход машинного масла;
  • характеристики мощности;
  • крутящий момент, влияющий на разгон автомобиля;
  • количество отравляющих компонентов, находящихся в выхлопных газах.

Датчики посылают информацию на контроллер в виде цифровых сигналов. Контрольный и функциональный модули вычисления, входящие в программное обеспечение, анализируют сигналы датчиков и корректируют работу исполнительных устройств. Выходные сигналы в процессе корректировок могут даже привести дизельный двигатель к полной остановке.

Объединение всех блоков управления в общую систему производится при помощи специальной шины.

Устройство ЭБУ двигателя

Технически данный ЭБ состоит из платы с распаянным на ней процессором и модулем памяти. Плата ЭБУ заключена в корпус из металла или пластика. На плате имеются выведенные через корпус разъемы, связывающие ЭБУ с системами автомобиля и позволяющие подключиться диагностическим приборам. В инструкции к машине всегда приводится расположение ЭБУ: обычно это место за бардачком, подкапотное пространство, или внутри переднего торпедо.

У ЭБУ на борту есть три вида запоминающих устройств (ЗУ):

  • ППЗУ – программируемая постоянная память. В ней содержится код прошивки и параметры, по которым работает силовая установка;
  • ОЗУ – ЗУ оперативное, иначе «оперативная память» ЭБУ. Она энергозависима, в ней хранятся временные сведения;
  • ЭРПЗУ. Электрически программируемое ЗУ хранит некоторые данные – коды блокировки, ключи доступа, сведения о расходе топлива, пробеге и периоде работы мотора.

Прошивка ЭБУ делится на контрольную часть и функциональную. Первая проверяет приходящие на блок сигналы и, если обнаружены неверные значения, корректирует их или блокирует двигатель, предотвращая поломку. Вторая принимает данные, обрабатывает их и отправляет результат от ЭБУ в виде импульсов на нужные устройства.

Схема работы ЭБУ мотора:

Иногда блок перепрограммируют. Это делают в целях чип-тюнинга, чтобы снимать больше мощности с двигателя и улучшить другие его параметры. Чип-тюнинг ЭБУ требует знания специальных протоколов доступа и наличия сертифицированного ПО. Информацию о внутреннем устройстве своих электронных блоков автоконцерны выдают публике крайне неохотно, поэтому чип-тюнинг может обойтись дорого: обладатели информации знают ей цену.

Как работают формирователи входных и выходных сигналов

Как уже было указано, в ЭБУ нет смысла, если к нему не подключены датчики. Именно они измеряют физические параметры, преобразовывают результаты измерений в электрический сигнал и далее направляют его блок управления. Сигнал от датчика проходит формирователь, в котором от усиливается или ослабляется – это называется согласованием уровней . Входные формирователи также защищают ЭБУ он перенапряжения. Формирователи работают с такими сигналами: Формирователи делятся на подтипы в зависимости от того, с какими сигналами они работают. Это связано с тем, что разные типы сигналов имеют различные параметры

. Вот например:

  • Аналоговые сигналы меняются во времени непрерывно. Примером является сигнал с датчика положения дроссельной заслонки. Непрерывно поступающие сигналы проходят через обработку в формирователи, а затем поступают к аналогово-цифровому преобразователю и к процессорной части ЭБУ;
  • Дискретные сигналы меняются скачкообразно и являются прерывистыми. В качестве примера можно взять сигнал включения зажигания. Его изменения происходит резко, а сам сигнал поступает сначала в преобразователь, а затем напрямую в процессорную часть ЭБУ;
  • Частотные сигналы наиболее интересны. Они не просто изменяют частоту – эти изменения сами по себе несут информацию о реальных изменениях величин, которые измеряет датчик. Соответственно, и обработка этих сигналов будет сложной. Сначала они ограничиваются по амплитуде, а затем поступают на вход таймера.

За формирование выходных сигналов ответственны специальные микросхемы, иначе называемые драйверами. Они усиливают сигналы по мощности, а также защищают выходы контроллера от замыканий

иперегрузок . Драйверы часто называют «интеллектуальными», так как в случае работы в анормальном режиме они информирует центральный процессор о факте появления ошибки. Выходные формирователи делятся на подтипы по мощности сигнала, с которым они работают.

Выгодно приобретаем блок управления на ЭБУ.РФ

Если поломался ЭБУ, ситуация неприятная, но выход всегда есть – это быстро приобрести новый блок. На ЭБУ.РФ доступны модели практически для всех современных моделей автомобилей. Удобная система поиска позволяет за несколько секунд найти нужное устройство. Если не получается найти, свяжитесь с менеджерами компании. Они помогут найти нужное устройство. Даже если нет в наличии, постараются в самые сжатые сроки его найти. Компания сотрудничает со многим авторазборками, поэтому велика вероятность, что нужный ЭБУ будет оперативной найден.

Все представленные модели находятся в идеальном состоянии. Прошли полную проверку и готовы к интенсивной эксплуатации. Дополнительно выдается продолжительная гарантия. Также можно произвести обмен, если приобретенное устройство не соответствует автомобилю.

ЭБУ.РФ – это настоящая находка для всех автовладельцев. Компания обладает огромным ассортиментом электронных блоков управления. Каталог регулярно пополнятся и расширяется. На всю продукцию установлены достаточно низкие цены, что позволяет без особых трудностей приобрести столь нужное устройство. Сразу после оформления покупки, товар будет отравлен курьером или другим удобным способом.

Расположение ЭБУ Лада Гранта

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.


ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.

  • Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
  • Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
  • Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

32 613

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

20 мая

Статьи Кузов Прочее по ремонту

27 590

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

28 дек

Статьи Двигатель и его компоненты

21 057

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

17 сен

Статьи Тормозная система

20 770

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

24 дек

Ремонт Двигатель и его компоненты

18 924

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

09 янв

Статьи Двигатель и его компоненты Система зажигания

17 706

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Электроника и оборудование

14 959

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

11 663

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

19 авг

Статьи Прочее по ремонту

11 437

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

09 фев

Двигатель и его компоненты Система зажигания

11 099

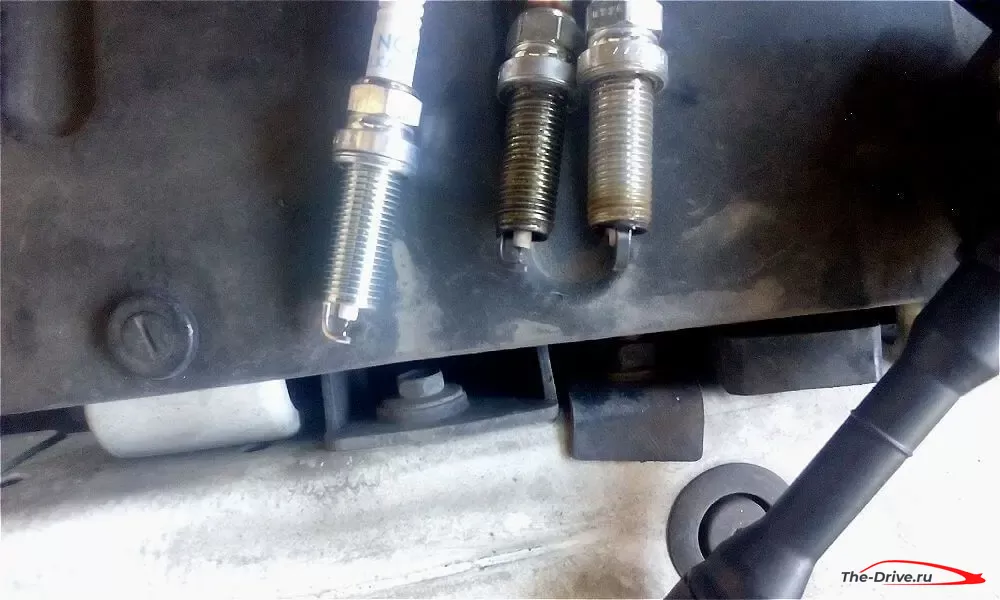

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

10 942

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

  1. Штатные неисправности. Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле: Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола
  2. Неисправности, вызванные внешним вмешательством. К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

  • Короткое замыкание соленоидов;
  • Трещины на плате, особенно в местах спайки;
  • Перегрев блока;
  • Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

  • загорелся Check Engine,
  • проблемы с зажиганием, пропуски,
  • двигатель глохнет после запуска, вообще не заводится, троит,
  • неадекватное поведение при нажатии педали газа,
  • произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Проведение диагностики устройства

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку.

На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

  • протереть блок при помощи сухой ветоши;
  • промыть многократно WD-40 и продуть его при помощи компрессора;
  • промыть несколько раз в спирте и опять продуть компрессором;
  • хорошо просушить, иначе Лада Калина не двинется с места;
  • сушка занимает не менее 1-2 часов.

Кому-то может показаться, что замена мозгов транспортного средства выгоднее и быстрее проходит, нежели сушка. Опыт показывает, что бывает с точностью до наоборот. Начинается все с ценового фактора. Подобная поломка Калина 2 заставит вынуть из кошелька немалую сумму.

При выборе нового блока не рекомендуется искать б/у варианты. Они бывают дешевле, но схема работы вашего автомобиля может не улучшиться после таких ремонтов.

tweet

назад Диагностика регулятора давления топлива Лады Калины

Вперед Зачем нужен ДМРВ в Калине?

Тегиремонт, система управления, ЭБУ

Как выглядит ЭБУ

Электронный блок управления (со снятой крышкой)

Это электронная плата, помещенная в небольшой корпус (алюминиевый или пластиковый). Материал оболочки зависит от места нахождения блока. Если он располагается в салоне, то обычно в пластиковом корпусе, а если под капотом машины – то в металлическом. Из контроллера наружу выходят пара разъемов под CAN шины. Иногда имеется дополнительный разъем для удобства диагностики и перепрошивки.

Внутри ЭБУ устроен как мини компьютер, плата блока управления состоит из запоминающих устройств, а именно:

  • ОЗУ – оперативной памяти для обработки промежуточных данных об автомобиле,
  • ППЗУ – постоянная память, хранит установки функций двигателя и прочее необходимое ПО.
  • ЭРПЗУ – предназначено для хранения временной информации: кодов блокировки и доступа, пробега, температуры в двигателе, расхода горючего и пр.

Функциональные микросхемы ЭБУ получают данные о состоянии и автомобиля, производят их анализ и отправляют текущие команды на исполняющие устройства. Контрольные составляющие ЭБУ – это модули, которые обнаруживают и анализируют ошибки. Они выдают ошибку на дисплей («Check Engine» или другое оповещение), или блокируют запуск мотора.

ЭБУ легко опознать по двум шлейфам, подсоединенным к нему. Если блок электронного управления расположен под капотом, то рядом с блоком предохранителей или с аккумулятором. Если он находится в салоне, то обычно под панелью, либо под задним диваном. Есть модели автомобилей, в которых блок электронного управления расположен даже в багажнике.

Как проверить материнскую плату компьютера на работоспособность?

Как проверить материнскую плату на исправность? Если вы не уверены в ее корректной работоспособности и хотите самостоятельно убедиться, что дело запахло керосином, нужно эту плату из компьютера извлечь и подготовить к дальнейшему визуальному осмотру.

И бог с тем, что вы в этом ничего не соображаете: некоторые дефекты могут быть столь очевидными, что обнаружить их – раз плюнуть.

Зачем это нужно?

Зачастую из строя выходят именно эти компоненты, в результате чего и начинают грешить на неисправность «материнки».

Хотя процессоры горят крайне редко, если их не скальпировать и не разгонять, поэтому с ними проблем не будет.

С БП (блоком питания) ситуация более спорная: неправильно подобранный источник энергии сгорает в 3 секунды.

Ну а видеоускоритель нужен для вывода картинки на монитор, если не обнаружилось явных дефектов при осмотре.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

  1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
  2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
  3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

  • прикуривание двигателя машины от авто с заведенным силовым агрегатом;
  • ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
  • монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
  • демонтаж зажимов батареи при заведенном двигателе;
  • активация стартерного устройства с отключенной силовой шиной;
  • негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
  • повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
  • случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
  • механические повреждения устройства, которые могут произойти в случае аварии;
  • ошибки, допущенные при перепрошивке девайса;
  • неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

  • электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
  • двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
  • при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
  • на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
  • различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
  • троение мотора машины;
  • на электронные устройства и оборудование перестало подаваться питание;
  • на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

  1. Выявление места повреждения в функционировании модуля.
  2. Повторное измерение параметров сопротивления.
  3. Поиск точки крепления электропроводника.
  4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

ЭБУ производим замену сами ?

Уже практически прошло время карбюраторных автомобилей. Все больше и больше автомобиль обрастает датчиками, проводами и микросхемами. Сейчас большинство автомобилей имеют электронный блок управления или проще ЭБУ. О нем мы и поговорим в этой статье.

Что это такое ? Где находится ? Сколько стоит ? Принцип работы ? Это лишь немногие вопросы которые появляются в голове у начинающих автолюбителей. Давайте вместе разберемся и найдем ответы на эти вопросы.

Что это ?

Электронный блок управления это устройство которое контролирует многие электронные системы включая двигатель. Без ЭБУ автомобиль безжизненный и в нем не будет работать не одна система. Чем более навороченней автомобиль чем больше там опции тем более изощрённее этот самый блок.

Блок из себя представляет корпус состоящий либо из металла, либо пластиковый. Внутри располагается микросхема. Имеются два разъема CAN шины, не редко встречается и третий разъем он диагностический. Этот разъем используется для перепрошивки программы автомобиля либо для диагностики неполадок. Кроме того он позволяет произвести чип-тюнинг.

Любой такой блок имеет три типа памяти. ППЗУ- постоянная память куда разработчики программного обеспечения заложили нужную программу для работы двигателя и других электронных систем автомобиля. ЭРПЗУ- тип памяти который хранит временные данные. ОЗУ — оперативная память, обрабатывает информацию в реальном времени. А также в микросхеме содержатся датчики и разъемы.

Где находится ?

Нередко блок управления можно обнаружить в салоне автомобиля в таком случае его корпус пластиковый. Еще он встречается в подкапотном пространстве. Иногда его можно обнаружить под задним сидением автомобиля или даже в багажнике.

Принцип работы ЭБУ ?

Получает сигналы от датчиков обрабатывает их и действует в согласии с заложенными алгоритмами. ЭБУ это в полном смысле мозг автомобиля который действует в согласии с программой в зависимости от импульса датчиков. Множество систем форсунки, датчик расхода воздуха, датчик температуры двигателя, датчик положения дроссельной заслонки, стеклоподъемники, климат-контроль, система жесткости подвески, память положения сидений, ESP, подвластны блоку управления.

Стоимость

Стоимость его может разнится, но в любом случае это не самая дешевая деталь в автомобиле. Купить можно от 10 тыс.руб на простой автомобиль и до 50 и более на солидную иномарку.

ЭБУ ВАЗ

На автомобили Ваз устанавливался электронный блок управления Январь, который имеет диагностический разъем и легко поддается прошивке.

Замена ЭБУ

Замена блока управления не должна быть сложной поскольку для этого достаточно извлечь блок и заменить на новый. Перед этим не забудьте отсоединить минусовую клемму аккумулятора.

Но и в заключение чтобы все лучше запомнилось можете обратить внимание на иллюстрацию которая поможет с легкостью запомнить основные моменты того что Вы прочитали. Надеюсь статья была полезной тогда ставьте лайки и оставляйте комментарии

Надеюсь статья была полезной тогда ставьте лайки и оставляйте комментарии.

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

  • Температура двигателя
  • Температура окружающей среды
  • Подача кислорода
  • Подача топлива
  • Холостого хода
  • Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
  • Скорость
  • Положение дроссельной заслонки
  • Положение педали газа
  • Коленчатого вала (иногда их два)
  • Контроль охлаждающей жидкости
  • Датчик кондиционера и его системы
  • Контроль, за тормозной системой и ее жидкостью
  • Данные с бачка гидроусилителя или из цепи ЭУРа
  • Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

  • Это положение дроссельной заслонки + подаче воздуха
  • Подача топлива (впрыск из инжекторов)
  • Системе зажигания
  • Управления фазами газораспределения
  • Управления температурой и ее поддержанием
  • Анализ выхлопных газов, до и после катализатора
  • Системе кондиционирования
  • Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
  • Стеклоподъемникам
  • Подогревам
  • Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.

Как проверить ЭБУ на работоспособность

p, blockquote 48,0,0,0,0 —>

Первый этап проверки работоспособности — контроль всех питающих напряжений.

p, blockquote 49,0,0,0,0 —>

Второй этап – компьютерная диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

p, blockquote 50,0,0,0,0 —>

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

p, blockquote 51,0,0,0,0 —>

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

p, blockquote 52,0,0,1,0 —> adsp-pro-3 —>

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

p, blockquote 53,0,0,0,0 —>

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

p, blockquote 54,0,0,0,0 —>

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
