Особенности диагностики
Если вы заметили, что на приборке не переставая горит индикатор аварийного давления моторной жидкости, то следует произвести диагностику именно регулятора. Не лишним будет проверить и проводку. Диагностика устройства начинается с проверки электроцепи на участке непосредственно от ДДМ до индикатора на приборке.
Диагностика осуществляется так:
- Сначала на 8- или 16-клапанном двигателе следует отключить провод и подключить его к массе, в частности, кузову или двигателю.
- В том случае, если после подключения провода на приборе стал гореть индикатор, то это свидетельствует о том, что данный участок электроцепи исправен, поэтому можно приступать к диагностике именно регулятора. Произведите его демонтаж и внимательно осмотрите устройство — если он сухой и работоспособный, то причина горящего индикатора, вероятнее всего, кроется в другом. К примеру, это может быть фильтр или маслонасос. Но если сам контроллер мокрый, в моторной жидкости, то это говорит о том, что его следует менять.
Если у вас загорелась лампочка давления масла, в первую очередь нужно проверить уровень масла, в некоторых машинах загорается лампа, когда забит масленый фильтр и в нем открылся перепускной клапан.
Датчик Детонации Приора 16 Клапанов Где Находится
Основные признаки неисправности датчика детонации на клапане ВАЗ-2112 16
Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Естественно, не каждый автомобилист сможет обнаружить, что с этим датчиком, к сожалению, можно увидеть прямые и косвенные причины неисправности.
В видео представлен обзор основных неисправностей и диагностики широкополосного датчика детонации на ВАЗ-2112:
Симптомы отказа датчика детонации
Сопротивление, которое будет в датчике, когда оно в хорошем состоянии
Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Что делать, давайте посмотрим, что он все еще будет звонить, потому что датчик детонации вышел из строя:
- Двигатель теряет мощность.
- Потенциал ускорения падает.
- Увеличенный расход топлива.
- ПРОВЕРЬТЕ на панели устройства горит.
- Дымовая эмиссия.
- Наличие детонации.
- Двигатель начал мерцать.
Это важная предпосылка для выхода датчик конструкции Детонация. это топливная смесь, а в особенности качество бензина. Чем ниже октановое число, тем ниже сопротивление детонации. Если топливо детонирует, оно не полностью выгорает в двигателе, слышен выстрел глушителя.
Где бы они ни находились, датчик детонации 16 ставней.
на машине жигулиприоритет .
Сенсорная диагностика детонация

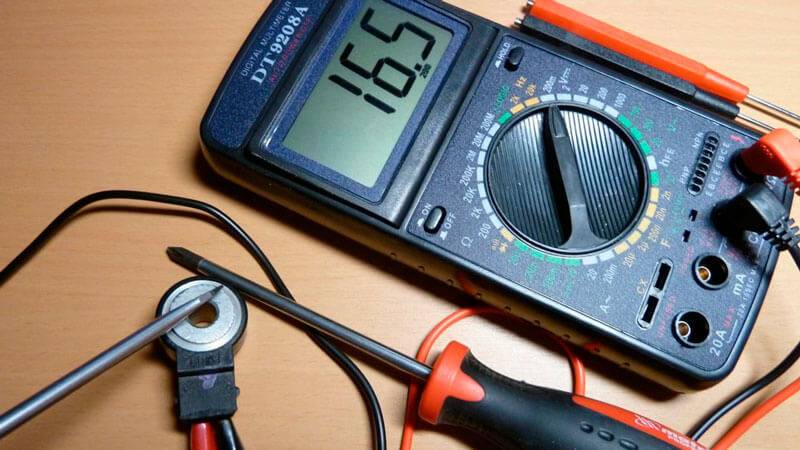

Датчик проверен мультиметром. В этом случае «выбейте» датчик с помощью отвертки
Для диагностики Датчик детонации
он снимается с двигателя и подключается к нему с помощью вольтметра с пределом измерения 200 мВ.
Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, это означает, что датчик
не рабочий. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!
Сигнал неисправности ЭБУ
Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:
- код-0325намеки на проблемы с сетью. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;
Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)
выводы
Определить поломку клапана ВАЗ-2112 16 достаточно просто. Первым признаком будет наличие ошибок в электронном блоке управления двигателя и загар в приборной панели Check Engine. Кроме того, простой тест мультиметра покажет, действительно ли этот продукт вышел из строя. Если датчик неисправен, его необходимо заменить.
Датчик детонации неремонтопригодный и при его неисправности необходима замена только на новый ДД. Благо цена его не велика, а так же на рынке достаточно неоригинальных, качественных аналогов, которые приведены ниже в таблице. Отличий ДД в двигателях 8 и 16 клапанов нет, датчики на оба типа двигателей совершенно одинаковые.
Ниже приведена таблица с артикулом и стоимостью датчика детонации на Ладу Приору
| Изготовитель | Артикул | Цена (рублей) |
| LADA (оригинальный) | 21123855020 | 200-400 |
| Самара, 2112 | 3855020 | 180-250 |
| ERA | 550489 | 300-400 |
| «Дорожная карта» | 21123855020 | 250-360 |
| Decaro | 2112-3855020 | 380-500 |
| Fenox | SD10100O7 | 200-400 |
Замена датчика детонации
Если он требует замены, то необходимо в кратчайшие сроки приобрести новый прибор и установить его. Всех автолюбителей в первую очередь интересует цена нового устройства. Она невысокая и зависит от марки автомобиля и от того, в какой стране деталь произведена.
Самостоятельно можно проводить замену на остывшем двигателе, отключив минусовую клемму аккумулятора. Нужно добиться максимально удобного доступа к датчику, чтобы была возможность его снять. Дело в том, что это также зависит от модели авто.
Таким образом, датчик детонации – это простой прибор, между тем, очень нужный для электронной системы управления. Определить его неисправность несложно, проверить можно самостоятельно, даже в условиях сел и деревень.
Недорогим будет и произвести замену датчика
Неважно, будет это сделано у специалиста или же самостоятельно
Стоимость датчика
ДД обладает крайне низкой ремонтопригодностью, поэтому при его выходе из строя требуется замена на новый датчик. На автомобилях с моторами на 8 и 16 клапанов устанавливается датчик 21123855020, выпускаемый компанией Lada. Его цена составляет 180-400 рублей. При невозможности приобрести оригинал, следует купить любой из аналогов, из представленных в таблице ниже.
Таблица — Хорошие аналоги оригинального датчика детонации Лада Приора
| Производитель | Артикул | Примерная стоимость, рубль |
| Decaro | 2112-3855020 | 360-490 |
| Дорожная Карта | 21123855020 | 260-380 |
| Самара 2112 | 3855020 | 200-250 |
| Fenox | SD10100O7 | 210-420 |
| ERA | 550489 | 300-340 |
Диагностика и замена детонационного датчика
Признаки неисправности датчика
Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.
Проверка
Итак, на ваз 2110, 2112, 2114, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:
Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.
Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.
Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.
В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов. Опять же перепроверьте ремень ГРМ
Опять же перепроверьте ремень ГРМ.
Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.
Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:
Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:
- В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
- На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
- Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
- При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.
Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.
Замена
Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя.Весь процесс замены состоит в следующем:
- При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
- В первом случае ключом на «13» откручиваем крепящий к двигателю болт…
Замена датчик детонации ваз 2115
…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;
3. Устанавливаем в обратной последовательности.
Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена
Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.
Назначение и расположение датчика детонации
При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).
ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.
Расположение прибора на Приоре
Типичные неисправности
Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.
- обрыв проводов;
- поломка разъема с проводами;
- выход из строя самого устройства.
Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.
Как проверить и поменять?
Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.
Чтобы снять устройство, нужно выполнить следующие действия:
- Отключить питание авто, отсоединив минусовую клемму от АКБ.
- Далее нужно демонтировать защиту двигателя.

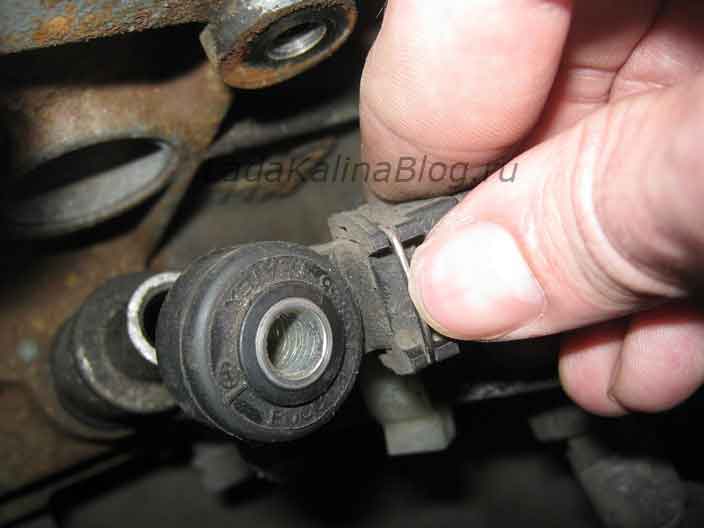

- Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
- С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.
Фотогалерея «Замена регулятора детонации на Лада Приора»
Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.
Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.
Назначение и расположение ДУТ
ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.
Место расположения ДУТ
Главное его назначение контролировать уровень топлива в бензобаке.
В конструкцию устройства входит:
- поплавок;
- диэлектрическая пластина с расположенным реостатом;
- штанга, на которой находится контактный бегунок.
Внешний вид ДУТ
Типичные неисправности
Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:
- механическое повреждение корпуса бензобака;
- поломка поплавка;
- неисправности электрического характера;
- нарушение в цепи питания;
- неисправность ДУТ.
Для определения причины нужно провести диагностику.
Как проверить и поменять?
Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.
Для этого необходимо выполнить следующие действия:
- Сначала демонтируем заднее сиденье.
- Затем выкрутив два самореза, снимаем крышку лючка.
- В верхней части модуля отключаем разъем с проводами.
- Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
- Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
- На следующем этапе вынимается прижимная пластина и модуль.
- После демонтажа модуля от ДУТ отсоединяется разъем проводов.
- После установки нового устройства сборка осуществляется в обратной последовательности.
Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка
Видео «Как заменить ДУТ на автомобиле Лада Приора»
В этом видео демонстрируется, как поменять ДУТ на Приоре (автор ролика — DmitruY Channel).
Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов
Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.
На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:
Стоимость датчиков от разных производителей
Приобрести датчик температуры на ВАЗ 2112 не составит большого труда. Стоимость его сравнительно невелика.
| Наименование | Артикул | Стоимость, рублей |
| ERA | 330626 | От 160 |
| Luzar | LS0112 | От 140 |
| VERNET | WS2586 | От 340 |
Процесс замены датчика температуры на ВАЗ 2112 стандартный. Проблем не вызывает. Даже при отсутствии гаража и опыта ремонта автомобилей обращаться в сервисный центр не обязательно. Порядок замены включает основные этапы:
- отключается «минусовой» провод от аккумуляторной батареи;
- аккуратно сливается часть жидкости из системы охлаждения;
- для удобства замены снимается корпус воздушного фильтра;
- отключается электрическая колодка от температурного датчика;
Датчики ВАЗ-2112 16 клапанов и их расположение: схема, фото, видео
Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к блоку ЭБУ. Хэтчбеки «Лада» семейства «2112» выпускались только с инжекторными двигателями, и две разновидности этих ДВС являются 16-клапанными. О них речь пойдёт дальше. Все датчики ВАЗ-2112, их расположение и внешность будут показаны на фото.
Датчик избыточного давления масла, не подключаемый к ЭБУ, у нас показан на видео.
Разбираемся с датчиком кислорода
Определять артикулы датчиков нужно не по модели двигателя и даже не по нормам Евро, а только по блоку ЭБУ.
Число датчиков кислорода может равняться двум или одному – всё зависит от норм экологии. Также АвтоВАЗ использовал две разновидности датчиков – 0 258 005 133, 0 258 006 537 (артикулы BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и Январь 5.1. Более новые датчики подключались к ЭБУ BOSCH M7.9.7 (Январь 7.2). Датчики двух разных типов отличаются даже внешне.
Блок ЭБУ в «Десятках ВАЗ» находится под пластиковой крышкой. Она расположена возле ступни переднего пассажира.
Красной стрелкой у нас отмечен первый, то есть основной датчик. Верхнее фото соответствует двигателю 21124 (1,6 л).
Моторы ВАЗ-21120 (1,5 л) могли отвечать стандарту Евро-3, и тогда за основным датчиком приваривался «удлинённый» катализатор. Второй датчик находился за ним, то есть за «банкой». Уточним:
- Стандарту Евро-2 соответствует конструкция с одним датчиком (основным);
- При переходе к нормам Евро-3 добавился второй датчик (синяя стрелка).
Кстати сказать, 24-й мотор может отвечать нормам Евро-4.
Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112
Блок ЭБУ должен контролировать множество параметров сразу
Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя
Перечислим все элементы по одному:
Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).
Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).
Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.
Где какой датчик находится — подкапотная схема
Посмотрим на ещё одну картинку.
Важно понять, где находятся следующие элементы:
Местоположение датчика фаз указано в предыдущей главе.
Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.
Артикулы
Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.
Перечислим артикулы остальных датчиков:
- ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
- ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
- ДПДЗ: 2112-1148200;
- РХХ: 2112-1148300-02;
- ДПКВ: 2112-3847010, -01, -03, -04;
- ДТОЖ: 2112-3851010, -01, -02, -05;
- Датчик скорости: 2110-3843010-13, -18;
- ДПРВ: 2112-3706040, -02, -03;
- ДД: 2112-3855020, -01, -02, -03;
- Датчик давления масла: 2106-3829010, -01, -02;
- Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
- Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.
Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.
В составе двигателей с ЭБУ Январь 4.1 датчиков кислорода нет.
Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.
Как проверить датчик детонации?
К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.
В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.
Неисправность датчика детонации может случиться по ряду различных причин, среди которых:
- Произошла поломка внутри самого датчика.
- Замыкание.
- Оборвался сигнальный провод или экранирующая оплетка.
- Поломка блока управления двигателя.
Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.
Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.
Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:
- Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
- Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
- Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
- Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
- Также нужно проверить состояние контактов устройства.
Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.
Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.
Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.
Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.
Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.
Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.
Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.
Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.
Как проверить датчик детонации на ВАЗ 2110?
Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.
Широкополосный
Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.
- Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
- Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.
Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.
Проверка функциональности
На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.
- Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
- Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
- Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
- можете пока эксплуатировать машину. Ничего страшного значит не произошло.
- Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.
Снятие
Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.
Место установки
Но для начала девайс нужно снять.
- Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
- Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
- Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
- Теперь откручивайте гайку крепления прибора.
- Остается просто снять его со шпильки.
Выполнение измерений
Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:
- Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
- При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
- Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
- Дальше для обоих типов датчиков последовательность действий одинаковая;
- Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
- Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
- Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
- Если датчик исправен, проверяйте электронную цель;
- Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
- При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
- Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.
Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.
