Датчик детонации на Приоре – все подробности работы и замены

Как осуществить проверку

Есть два варианта проверки работоспособности датчика:

  • С необходимостью снятия;
  • С термометром;
  • Без термометра;
  • Прямо на месте, не снимая.

Но сначала следует удостовериться, что на датчик идёт питание. Снимите фишку с ДТОЖ и мультиметром замерьте постоянное напряжение. Оно должно быть около 5 В. Если оно примерно в этих пределах — проверяем дальше.

Не снимая датчик — можно проверить его работоспособность следующим способом. Отсоединяем фишку. Измеряем сопротивление между контактами датчика. При холодном двигателе — сопротивление будет выше, а при горячем — ниже. Для примера приведём таблицу данных автомобиля ВАЗ-2110. У других машин, которые используют подобные датчики — цифры будут примерно такими же.

Температура воды, °СЗначение сопротивления, ОмТемпература воды, °СЗначение сопротивления, Ом
+57280+451188
+105670+50973
+154450+60667
+203520+70467
+252796+80332
+302238+90241
+401459+100177

Для снятия датчика — достаточно будет простого гаечного ключа. После его снятия — нужно провести несколько измерений с водой разной температуры. Подогрели воду — налили в стакан. Туда же опускаем градусник и датчик. Точнее, его чувствительный элемент. К электрическим контактам подсоединяем щупы мультиметра. Замеряем температуру воды и сопротивление датчика. Данные фиксируем. Потом подогреваем воду еще немного и повторяем все действия. И так несколько раз, например, записывайте показатели при температуре +15 °С, +20 °С, +25 °С и так далее. А дальше просто сопоставьте эти цифры с цифрами в таблице выше. Но лучше — с технической документацией.

Как протестировать датчик на предмет поломки, не прибегая к помощи термометра? Делаем всё тоже самое, но доводим воду до кипения. И, обращаясь к таблице выше — сопротивление датчика должно быть

177 Ом. Конечно, тут возможны погрешности, так как пока вы приготовитесь делать измерения — вода будет холоднее на пару градусов, а значит и сопротивление чуть меньше. Это тоже стоит учесть.

Если датчик даёт вам сильно отличающиеся цифры — срочно под замену.

Датчик детонации двигателя Лада Приора

Снятие и установка датчика детонации.

Руководство по ремонту и замене деталей в системе зажигания лада приора, порядок сборки и разборки зажигания автомобиля, инструкции по снятию и установке катушек лада приора. Диагностика схем электрооборудования ваз 2170. Инструкции по ремонту генератора, стартера 2171. Эксплуатация противоугонной системы, аккумулятора, световой сигнализации ваз 2172. Схема автомобиля.

Прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе ваз 2170.

Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива ваз 2171.

Для замены датчика вам потребуется ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на металлический фиксатор колодки жгута проводов…

3. …и отсоедините колодку от датчика детонации лада приора. Для наглядности шланг вентиляции картерных газов снят.

4. Ослабьте ключом затяжку болта крепления датчика детонации ваз 2172…

5. …и, вывернув рукой болт, снимите его вместе с датчиком детонации лада приора.

Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации. 6

Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м

6. Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м.

vazclub.com

Замена Датчика Детонации на Bosch 0261231046 с правильным креплением.

Записки из прошлого.

Победил у себя одну проблему, связанную с этим датчиком и решил поделиться. На самом деле, ничего особенного. В Сети есть довольно много информации по решению этой проблемы. Просто в очередной раз подтверждена эффективность данной доработки.

Машина у меня лета 2011-го года, одна из первых SE. Контроллер — BOSCH ME17.9.7 с прошивкой B574DB03 (полный сток, ничего не прошивалось). Последние пол-года-год наблюдал по БК накопленную ошибку 0327 («Низкий уровень сигнала Датчика Детонации»). Чек (CE) при этом никогда НЕ горел. За машиной иногда замечалась следующая аномалия — «ревёт, но не едет». Шум от двигателя при динамичном разгоне действительно был какой-то нездоровый. А иногда приятное «жужжание» движка с отличным подхватом.

Пытался подлезть к ДД (Датчик Детонации) сверху для контроля разъёма на плохой контакт (окисление) и попытаться подтянуть его. Снял короб воздушного фильтра. Машина у меня с кондеем (Halla). В общем, скажу я так, это практически невозможно. Разъём я всё-таки скинул, порядочно заломав руки. Контакты оказались абсолютно чистыми. С трудом поставил разъём на место. Пытался надеть на болт крепления ДД головку на 13 с трещёткой 1/4 (другая туда просто не лезет), но ничего не получилось. ДД находится в растворе вилки тройника вентиляции картера и масляного щупа — очень трудно подлезть, всё делается только на ощупь и на холодном двигателе. Была смутная надежда, что передёргивание разъёма чуть очистит его и контакты ДД и ошибка пропадёт. Но следующая поездка это не подтвердила — опять 0327.

Ладно, все манипуляции будем делать снизу, сняв защиту картера («Шериф»).

А вот, собственно, предполагаемая причина данной проблемы (цитата взята из FAQ сайта chiptuner.ru):

«В канале АЦП ДД напряжение меняется в пределах от 0,1 до 0,4 В вместо положенных 0,6 -1,2В (естественно, ДД при этом исправен). Причина — заводское разгильдяйство — ДД прикручен винтом, закрученным в тело блока винтом М8х20, без пружинной шайбы. Лечение — вместо винта закрутить в тело штатную шпильку, ДД закрепить гайкой, с соответствующим моментом, установив пружинную шайбу. Aktuator»

До всех работ решил глянуть диагностикой, что творится со штатным ДД. Использовал USB K-Line-адаптер от Штат (перешит специальной прошивкой для возможности диагностики) и программой OpenDiag v1.4.0 (последняя бесплатная версия). Вот что получилось.

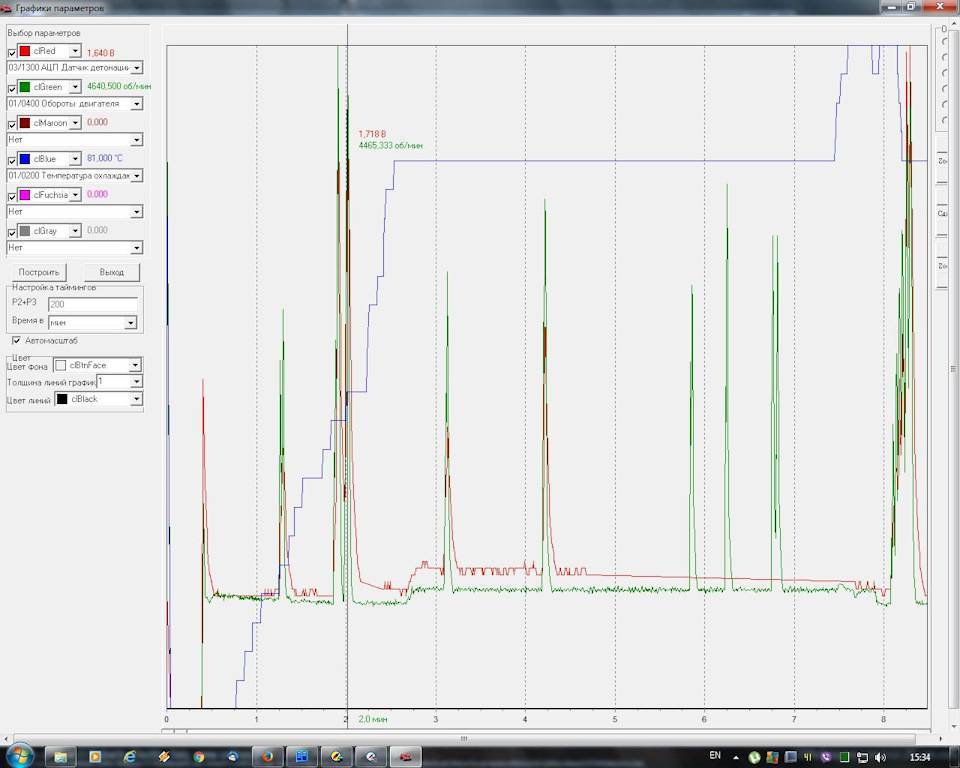

АЦП ДД — красный график. Первые 5 минут после запуска двигателя там вообще тишина, даже при перегазовке. И лишь потом появляется какая-то активность. Ну и уровни сигнала. Обычно это чуть меньше 0.3В и при повышении оборотов получился максимум около 0.7В — очень мало.

Заказал я в Exist’е датчик детонации от BOSCH. Обошелся он мне в 1042 рубля. Пришёл действительно оригинал в коробочке нового образца. Почему сразу взял его? Очень не хотелось потратить опять пол дня на поездку в гараж, эстакаду, снятие защиты… +В Сети есть довольно много отзывов, что ДД от BOSCH «поставил и забыл» (высокая надёжность и лучшая чувствительность, по сравнению с отечественными ДД).

Шпильку М8х35 (и ещё +две других размеров) купил в Би-Би. Но лучше брать эту шпильку или эту. Обязательно шайбу «гровер» М8 и гайка М8 (на 13 или 14). Вот такой набор получился (на фото две не подошедшие шпильки).

Полез снимать родной датчик… На трещётку 1/2 наживил головку на 13, надел на болт датчика и… Стронул вообще без усилия! Вот и источник проблемы. Открутил, снял. Действительно, на заводе под болт даже не положили гровер.

И посмотрите внимательно, сколь мало витков болта остаётся для резьбы в блоке.

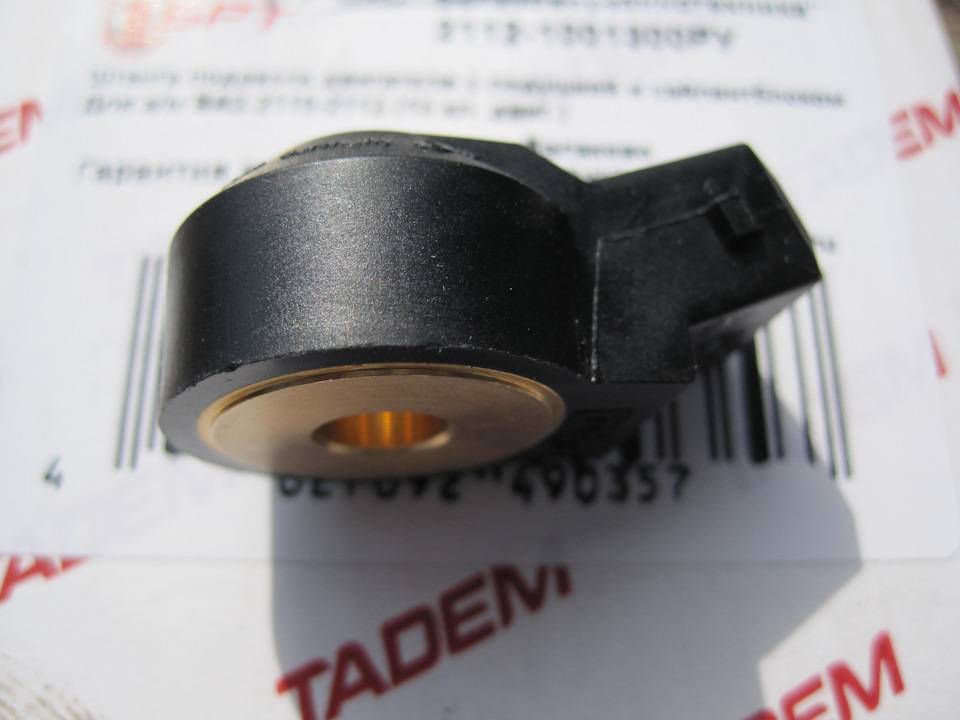

Кстати, вот ДД от BOSCH.

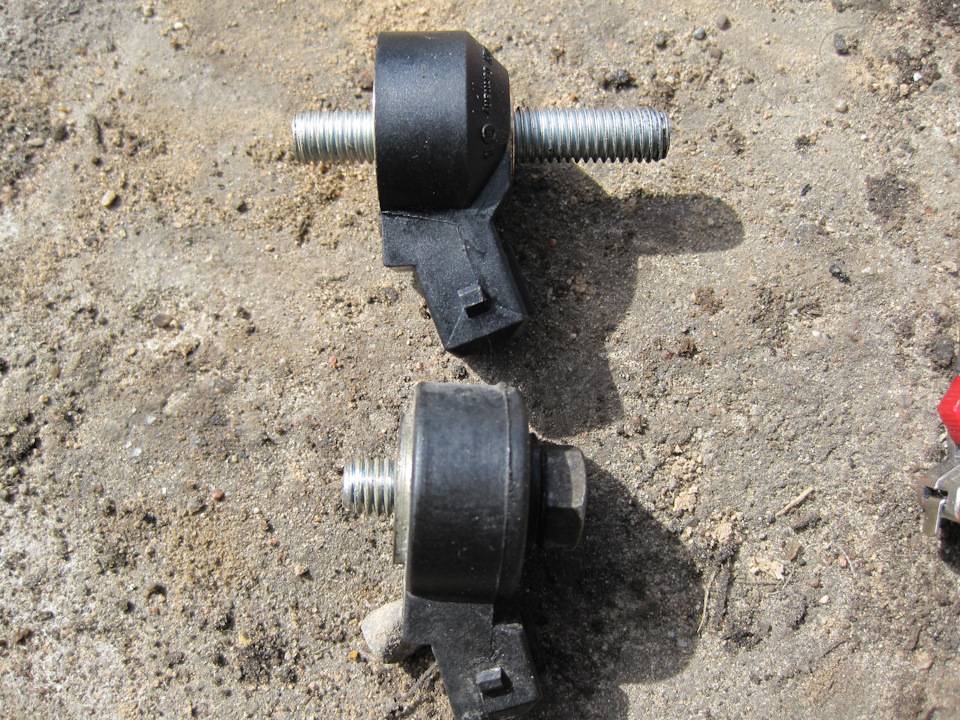

Примеряю нужную шпильку для ДД BOSCH. Внизу родной датчик с болтом. Т.е. в блоке ещё есть место для 3-4-х витков резьбы.

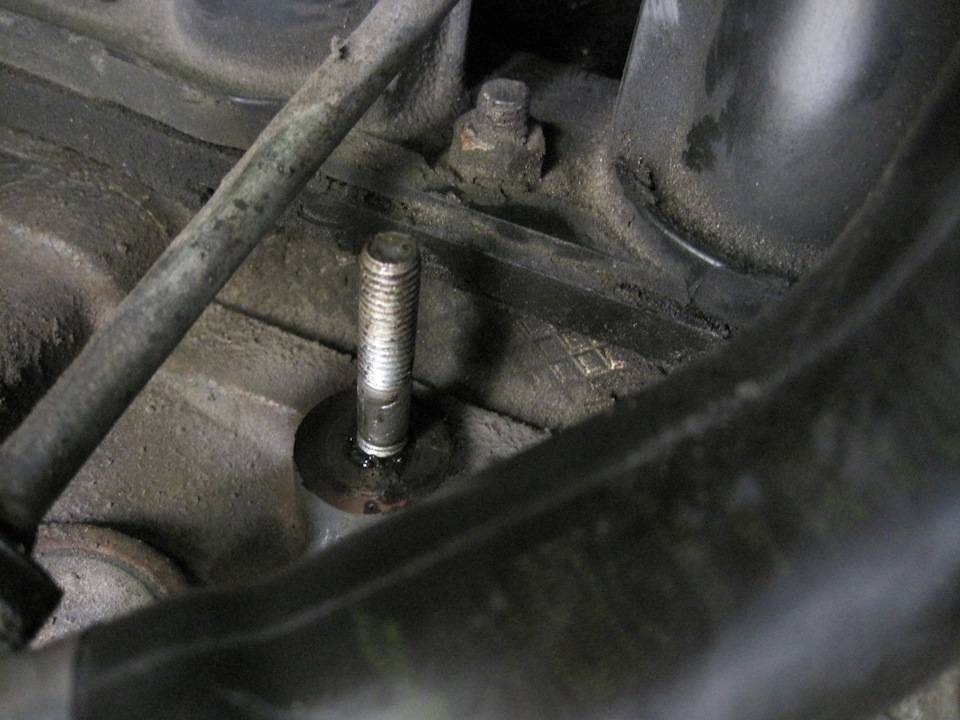

Завинтил шпильку в блок. Шпильковерта у меня нет, как смог затянул сбоку узкокубцами.

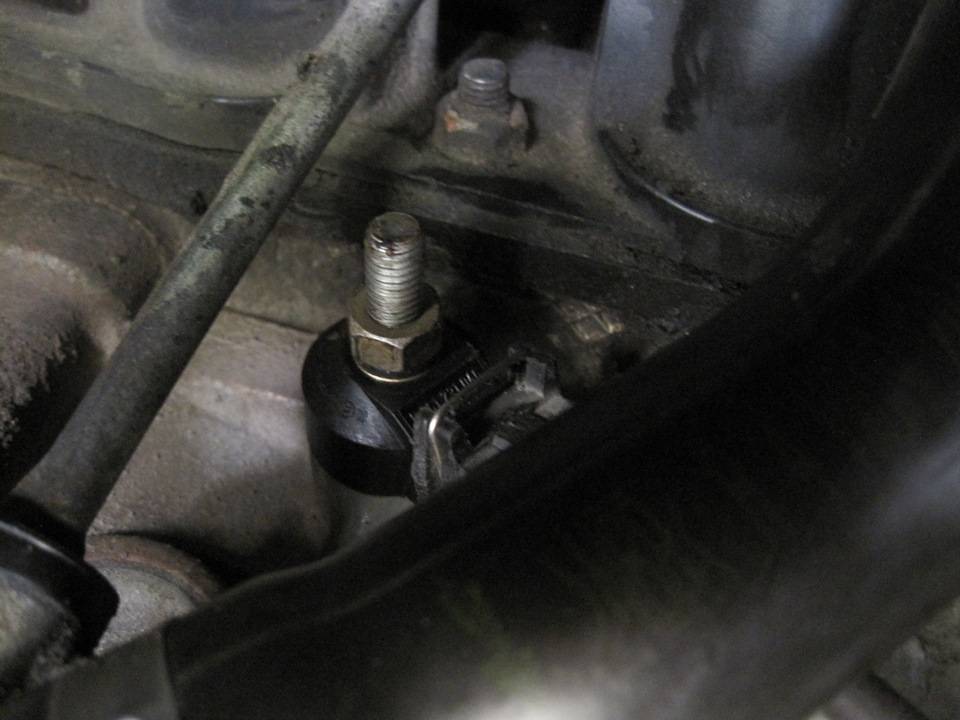

ДД BOSCH на месте. Под гайкой обязательно гровер на М8! Гайка на 13. Затянул, как показалось, на гране срыва. Дин.ключа у меня нет, а трещётка 1/2 позволяет развить приличный момент. Кстати, момент затяжки по мануалу — 15…24 Н.м.

Пока была снята защита, поменял ещё для профилактики нижнюю опору двигателя («гитару»). Родная была в идеальном состоянии, без единого надрыва резины. Но раз купил (вроде оригинал от БРТ)… Поставил, в общем.

Всё собрал, съехал с эстакады. Подключил ноут…

Вот теперь всё нормально! Амплитуда сигнала с ДД возросла примерно в ДВА раза! На перегазовках до 1.7 — 1.8В.

Проехал ужЕ более 250 км, ошибки больше нет (раньше ошибка гарантированно появлялась после одного-двух циклов поездки), двигатель не ревёт как сумасшедший, появилась динамика.

Всем рекомендую родной ДД на шпильку, гровер и гайку!

Замена Датчика Детонации Приора 16 Клапанов AUTOINTERLINE.RU

Главные признаки неисправности датчика детонации на ВАЗ- 2112 16 клапанов

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же предпосылки неисправности, что и некие авто ГАЗ, Тойота, Газель, Приора и Калина. меняем датчик детонации сами. Подробная статья о замене датчика температуры замена датчика ваз-2112 16 клапанов. 2. Замена датчика детонации. 16:23. Новая. Естественно, не каждый автомобилист сумеет найти, что это конкретно тот датчик, но можно разглядеть прямые и косвенные предпосылки неисправности.

На видео обзор основных неисправностей и диагностика широкополосного датчика детонации на ВАЗ-2112:

Признаки неисправности датчика детонации

Сопротивление, которое должно быть в датчику при исправном состоянии

Прежде чем рассмотреть причины необходимо посмотреть симптомы неисправности. Итак, разглядим, что все-таки может служить звоночками тому, что датчик детонации вышел из строя:

  • Движок теряет мощность.
  • Падает потенциал разгона.
  • Расход топлива увеличился.
  • Загорелся ЧЕК на панели приборов.
  • Дымный выхлоп.
  • Наличие детонации.
  • Двигатель начал троить.

Конечно, немаловажной причиной выхода из строя датчика детонации является топливная смесь, а именно непосредственно само качество бензина. Чем ниже октановое число, тем ниже устойчивость к детонации

датчик фаз 2110, 2111, 2112 16кл

Где расположен датчик фаз. Ошибка р0340. Замена датчика положения распредвала на 16 клапанном моторе. Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель

датчик фаз 2110, 2111, 2112 16кл. Где расположен датчик фаз. Ошибка р0340 . Замена датчика положения распредвала на 16 клапанном моторе. Если топливо будет детонировать, оно не до конца прогорит в двигателе и можно будет услышать как стреляет глушитель.

Замена датчика детонации на автомобиле Lada Priora.

Замена датчика ДЕТОНАЦИИ. Ошибка Р0325.

Счастливые будни владельца АвтоВАЗа: катаемся-ремонтируем, катаемся-ремонтируем. Замена датчика детонации на ваз-2112 16 клапанов: фото и. Признаки неисправности датчика детонации ваз-2112 16 клапанов. Меняем датчик детонации.

Диагностика датчика детонации

Проверка датчика происходит мультиметром. Замена клапанов на приоре 16 клапанов. В данном случае по датчику «стучат» отвёрткой

Для диагностики датчика детонации его демонтируют с двигателя и подключают к нему вольтметр с пределом измерений до 200 мВ.

Далее датчиком «стучат» по жёсткой поверхности, и смотрят на показания вольтметра. При простукивании показания должны меняться. Если они не меняются, это значит что датчик не рабочий. Если меняются, то показания датчика меняются, но верные ли они — это под вопросом!

Сигнал ЭБУ о неисправности

Выход из строя датчика сразу будет понятен по характерному стуку. Многие автомобилисты просто сбрасывают «клемму минус», чтобы обнулить показания электронного блока управления, но стоит разбираться в самых причинах появления эффект и устранять их. Замена ремня ГРМ. Приора 16 клапанов. Рассмотрим, коды ошибок ЭБУ, которые сигнализируют о выходе из строя датчика детонации:

код-0325 намекает на проблемы в сети. Замена датчика фаз ваз 2112 16 клапанов Замена ремня ГРМ: приора 16 клапанов. Например, обрыв проводки либо закисление штекерных контактов. В этом случае прозваниваем электрическую цепь подключения датчика, чистим электрические контакты;

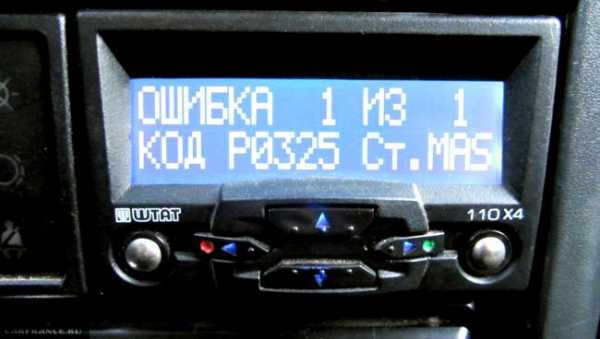

Ошибка 0325 на экране БК ШТАТ (Обрыв цепи датчика детонации)

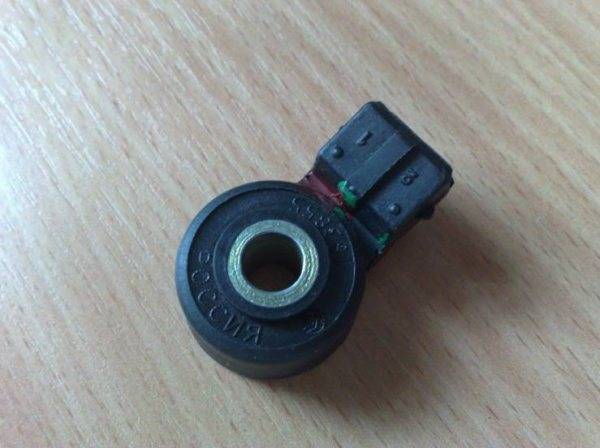

Вид датчика детонации

Выводы

Определить неисправность датчика детонации ВАЗ-2112 16 клапанов достаточно легко. Первым признаком станет наличие ошибок в электронном блоке управления двигателем и загорания на панели приборов «Check Engine». Далее, простая проверка мультиметром покажет, на самом ли деле вышло из строя именно это изделие или нет. Если датчик неисправен, его необходимо заменить.

Источник

Как проверить датчик детонации на ВАЗ 2110?


Датчик детонации В итоге получается, что устройство довольно компактных размеров выполняет важнейшие задачи внутри вашего автомобиля. С его помощью система управления двигателя узнает, что стартует детонация, что позволяет ей внести соответствующие необходимые корректировки.


Широкополосный

Для ВАЗ 2110 предусмотрено использование двух типов датчиков детонации.

  1. Широкополосные. Регулярно следят за спектром шумов, сообщают о них системе управления движком. Соответствующий сигнал идет в обработку, двигатель корректирует свою работу.
  2. Резонансные. Выполняют аналогичные функции с широкополосными, однако они подают сигналы только тогда, когда детонация меняется.

Небольшая разница между устройствами никак не влияет на их надежность, эксплуатационный срок и эффективность. Потому поломка подобного регулятора — явление крайне редкое. Но иногда случается. Скорее всего, причина неисправности заключается в наличии обрыва электроцепи. В первую очередь проверяется она. Чаще всего после устранения разрыва датчик вновь возвращается к нормальной работе.

Проверка функциональности

На дисплее, расположенном на приборной панели ВАЗ 2110, может появиться ошибка с кодом 34. Она говорит о том, что датчик детонации неисправен и следует предпринять какие-то меры.

  1. Но не спешите покупать новое устройство. Вполне возможно, старый датчик исправен, а проблема кроется где-то в другом месте.
  2. Сбросьте показатели самодиагностики автомобиля, проедьте несколько километров, после чего опять запустите в работу процедуру самодиагностики.
  3. Если ошибка вновь показалась на дисплее, придется поменять измеритель.В ситуации, когда ошибка прекратила появляться,
  4. можете пока эксплуатировать машину. Ничего страшного значит не произошло.
  5. Периодическое появление ошибки 34 говорит вам о том, что в подключении может иметься обрыв. Изучите состояние контактов, проводов, зачистите их, зажмите получше. Это часто позволяет решить проблему.

Снятие

Определить признаки неисправности датчика детонации на ВАЗ 2110 можно путем демонтажа устройства и выполнения определенных манипуляций с ним.


Место установки

Но для начала девайс нужно снять.

  • Располагается датчик детонации слева на силовом агрегате, где располагается линия середины блоков цилиндров. В непосредственной близости от него вы увидите воздушный фильтр. Многие ориентируются именно на него при поиске датчика.
  • Обесточьте автомобиль путем снятия клеммы с аккумуляторной батареи.
  • Отключите контакты от датчика, колодку с проводкой. Специальный фиксатор позволит сделать это, если на него нажать.
  • Теперь откручивайте гайку крепления прибора.
  • Остается просто снять его со шпильки.

Выполнение измерений

Далее можно разобраться в том, как проверить датчик детонации на автомобиле ВАЗ 2110:

  • Вооружитесь мультиметром, выставив на нем минимальные значения. Это универсальное устройство может пригодиться автовладельцу в любой момент. Особенно, если вы предпочитаете самостоятельно решать большинство возникающих проблем с вашим ВАЗ 2110;
  • При наличии одноконтактного датчика, минусовой провод от прибора измерения (он традиционно черного цвета) подключаем к месту установки крепежного болта, а плюсовой проводок (красного цвета) к контакту сигнала, расположенного в разъеме;
  • Если элемент двухконтактный, тогда мультиметр подключается по правилу «плюс к плюсу, минус к минусу»;
  • Дальше для обоих типов датчиков последовательность действий одинаковая;
  • Для активации датчика нанесите по нему несколько легких ударов. Желательно чем-то твердым, типа отвертки;
  • Если поломки не наблюдается в датчике, тогда напряжение начнет скакать. Обычно скачки наблюдаются в пределах от 40 до 200 мВ;
  • Не лишним будет проверить внутреннее сопротивление, которое в норме стремится к нулю;
  • Если датчик исправен, проверяйте электронную цель;
  • Как показывает практика, искать обрыв долго и проблематично. Оптимальное решение проблемы — замена колодки с проводкой;
  • При других показаниях сопротивления и отсутствии скачков напряжения, вы точно будете знать, что датчик вышел из строя;
  • Его замена выполняется в обратной последовательности разборки. Ничего сложного в этом нет.

Тем не менее, поломки случаются. Знать о способах их определения и исправления должен каждый автовладелец. Радует тот факт, что при выходе из строя этого девайса, автомобиль еще некоторое время можно спокойно эксплуатировать. Но затягивать с ремонтом не стоит.

Особенности датчика детонации на «Приоре»

Раньше любой водитель знал, раздался тонкий металлический звон при наборе оборотов «в нагрузку», нужно крутить распределитель зажигания. А самые опытные знали, что ещё и карбюратором можно устранить детонацию. А как быть с автомобилями, оснащёнными ЭСУД (электронной системой управления двигателем)? Что крутить? Куда лезть, например, на «Приоре»?

Что делает датчик

Итак, кто же отвечает за вопросы управления углом опережения зажигания в двигателе, оснащённом системой ЭСУД? Естественно, отвечает за все эти процессы программа. А данные, она считывает с различных датчиков «Приоры». И здесь основную роль играет датчик детонации. Он реагирует на появление резкого металлического стука и даёт сигнал об этом происшествии «мозгу» автомобиля.

В соответствии с этим сигналом ЭБУ начинает, сообразно заложенным таблицам, варьировать подачу топлива на «Приоре» и угол опережения зажигания, приводя показания в норму.

Устройство

Датчик детонации «Приоры» выполнен в виде круглого тора, с выходом (разъёмом) для подключения проводки. Внутри его, в специальной среде находятся резонансные нити с пьезоэлементом, которые при сотрясении от детонации выдают импульс.

Для лучшей чувствительности датчика детонации расположили прямо на блоке мотора «Приоры». Он прикручен на специальный выступ, площадку, расположенную около второго цилиндра. Там шумы детонации сильнее всего. Это место находится со стороны радиатора, ниже головки двигателя. Если «Приора» оборудована всеми опциями, такими как гидроусилитель, кондиционер и другие, то доступ к нему несколько затруднён, но возможен. Проще говоря, есть доступ к нему, со стороны переднего бампера автомобиля.

Признаки выхода из строя

В первую очередь, как и при любой поломке на «Приоре» с ЭСУД, загорится лампочка неисправности мотора — «Чек Энджер». На поведении автомобиля это тоже отразится. При наборе скорости появляются небольшие подёргивания, но это не самое неприятное.На приличных оборотах автомобиль вдруг резко теряет мощность.

Как говорят старые водители: «Как будто кто-то за задний бампер схватил». В самый неожиданный момент, «Приору» наоборот «прорывает», и она вдруг как будто прыгает вперёд. Это очень опасно при движении. Поэтому не стоит затягивать с диагностикой и ремонтом.

Дело в том, что при неисправном датчике ЭБУ переходит в аварийный режим, то есть делает угол опережения позже, а смесь богаче.

Основными неисправностями в системе контроля детонации «Приоры» являются:

  • Выход из строя самого датчика.
  • Обрыв провода к нему.
  • Поломка разъёма устройства.

В принципе, устранение всех этих неприятностей — несложная задача. Главное, правильно их определить. Вообще, в работах с автомобилями с ЭСУД, диагностика неисправностей, наиболее сложный и ответственный участок ремонта. Исправление первых двух потребует присутствия под рукой следующего набора:

  1. Тестер-мультиметра.
  2. Контрольной лампочки с возможностью прозвона «массы».
  3. Провода.
  4. Изоленты.
  5. Кусачек или ножа.

Если после проведения диагностики компьютер показал — «Обрыв датчика детонации», вначале нужно проверить проводку и разъём. Делается это так: нужно отсоединить разъём от устройства. Длина провода позволяет вывести его наружу к верхнему срезу радиатора и обследовать. Сначала визуально разъём, а затем цепь от ЭБУ. Это можно сделать при помощи тестера.

Теперь нужно присоединить включенный мультиметр к двум контактам разъёма, и включить зажигание. Если цепь в порядке, тестер покажет движение напряжения до 5 Вольт. А вот если движения значений не произошло, значит, имеется обрыв цепи, и его нужно найти. Необходимо снять разъём с ЭБУ, и «контролькой» прозвонить обе цепи непосредственно. Найти обрыв и устранить с помощью провода и изоленты. Если же тестер показал исправную цепь, дело в самом датчике.

Замена

Как уже писалось, доступ к нему хоть и затруднён, но вполне возможен. Здесь понадобится ключ на 13 (накидной), а ещё лучше небольшая головка с «трещоткой». Отсоединив провода, нужно просто выкрутить болт, которым датчик детонации «Приоры» прикручен к блоку. И всё, никаких вставок или прокладок нет, можно смело ставить новый и вворачивать крепёжный болт.

Внимание! Обязательно нужно убедиться, что приобретённый ДД, соответствует стоявшему ранее! Так как в продаже находятся и устройства, для более ранних моделей! Их параметры абсолютно не совпадают, и они не взаимозаменяемы! На видео, процесс замены датчика детонации ВАЗ 2112 и 2111 аналогично и на «Приоре»

Список ошибок, связанных с ДД от бортового компьютера

Причину поломки можно выяснить, проанализировав сигнал ошибки на консоли:

  • 0325 свидетельствует о разрыве цепи ДД, устраняется зачисткой разъемов датчика от окисления и прозваниванием проводки;
  • может 0325 свидетельствовать и о смещении ГРМ на один зуб, необходимо проконтролировать правильность установки ремня;
  • 0326, 0327 показывает на низкий сигнал контроллера, требует проверки разъемов , закрепления гайки с усилием 10-23 Нм, действие производится специальным ключом динамометрического типа.
  • 0328 — управляющий сигнал выше нормы, может появиться при разрыве электрической цепи, пробивающем элементе, или несправном ДД.

Как снять датчик детонации на Приоре для проверки и замены

Если возникла проблема с датчиком детонации на Приоре, то для его проверки или замены понадобится выполнить демонтаж. Где располагается устройство, уже известно, поэтому теперь изучим процесс проведения работ по его снятию на Приоре. Для проведения работ следует вооружиться головкой на «13», воротком и удлинителем.

На Приорах с двигателями на 8 и 16 клапанов процесс демонтажа несколько отличается. Отличие заключается в том, что на 8-клапанных Приорах снять датчик можно из подкапотного пространства

При этом немаловажно дождаться, пока остынет двигатель, чтобы не обжечься об выпускной коллектор. На Приорах с двигателями 16-клапанов процесс снятия несколько усложняется доступом к устройству

Добраться до датчика из подкапотного пространства практически нереально (особенно при наличии на авто климатической установки), поэтому работы лучше выполнять из смотровой ямы, сняв предварительно защиту при ее наличии.

Процедура снятия датчика на Приоре 8 и 16 клапанов практически идентичная, и выполняется в следующей последовательности:

  1. Первоначально отсоединяем фишку от ДД. Для удобства выполнения работ рекомендуется извлечь масляный щуп, и накинуть на горловину ткань, чтобы исключить попадание внутрь посторонних предметов и загрязнений.
  2. После этого вывинчивается крепежный болт или гайка головкой на «13» и трещоткой 1/4 (в зависимости от того, чем фиксируется устройство).
  3.  Если работы выполняются из подкапотного пространства, тогда рекомендуется снять крепления корпуса воздушного фильтра, чтобы иметь возможность доступа к ДД.
  4. Если Приора на 16 клапанов и с кондиционером, тогда однозначно работы выполняем снизу из смотровой ямы. Для удобства проведения работ, можно отсоединить патрубок вентиляции картерных газов, ослабив крепление хомута.
  5. После снятия датчика, производим соответствующие манипуляции по его проверке или замене. Перед установкой нового устройства, рекомендуется очистить поверхность на блоке двигателя от загрязнений. Сборка выполняется в порядке обратном снятию.
  6. На этом процедура замены завершена. Не забываем закрепить фишку, и сбросить ошибки после замены датчика.

Видео по замене датчика детонации представлено ниже.

Датчик детонации на Приоре представляет собой важный элемент, неисправность которого приводит к некорректной работе двигателя. Кроме того, что неисправный элемент не информирует ЭБУ о развивающемся процессе детонации двигателя, так он еще и приводит к снижению мощности двигателя, потере динамики, а также увеличению расхода топлива

Важно ответственно подойти к устранению причины неисправности ДД, что вполне реально выполнить самостоятельно без помощи специалистов

Фото использованы с сайта drive2.ru

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу

Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя

Датчики, подключаемые к ЭБУ

Перечислим все элементы по одному:

  • 15 – ДТОЖ. Резистор, вкручиваемый в корпус термостата. Определяется температура тосола;
  • 17 – ДПРВ, он же ДФ (датчик фаз). Принцип работы – эффект Холла. Контролируется положение распредвала. О его проверке здесь.;
  • 20 – ДПДЗ. Резистор, закреплённый на дроссельном узле 19. Измеряется угол отклонения дроссельной заслонки;
  • 21 – ДМРВ. Датчик, соединённый с корпусом фильтра. Контролирует расход воздуха, основные признаки его неисправности рассмотрены здесь;
  • 22 – РХХ. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода. О его проверке и даигностике здесь. О замене РХХ здесь.;
  • 24 – лямбда-зонд или датчик кислорода (см. выше);
  • 25 – датчик скорости. Закреплён в прорези КПП. Принцип работы – эффект Холла;
  • 26 – ДПКВ. Электромагнитный датчик. Контролируется положение коленвала;
  • 27 – ДД (датчик детонации). Пьезоэлемент, закреплённый на внешней стенке блока цилиндров.

Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС).

Каждый элемент легко будет найти под капотом

Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л).

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку.

Подкапотное пространство и мотор 21124

Важно понять, где находятся следующие элементы:

Местоположение датчика фаз указано в предыдущей главе.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

  • Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
  • Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
  • Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
  • Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
  • Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro

, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
