Меняем втулки стабилизатора на Тойота Королла Е120 своими руками

Артикул и стоимость оригинальных стоек стабилизатора на Тойота Королла 120 и их аналогов

Фирменные стойки Королла 120 имеют артикул 4882032010. Их цена составляет от 1600 до 2500 рублей. Широкую популярность среди автовладельцев получили аналоги оригинальных стоек от производителей, которые представлены в таблице ниже.

Таблица — Наилучшие альтернативы оригинальных стоек стабилизатора автомобиля Corolla120

Фирма производительАртикульный номерПримерная стоимость, рубль
AYD9601814260-280
NippartsJ4962026155-270
Japan PartsSI111300-320
Glober614767290-400
Blue PrintADT38530500-550
Febi22993520-570
ABS260381310-340
TRWJTS7552590-635

Для того, чтобы выполнить замену стоек на Corolla120, рекомендуется придерживаться нижеизложенной инструкции.

  • Поднять автомобиль на подъемнике или поддомкратить переднюю часть. Для большей надежности рекомендуется подложить опоры. Также следует зафиксировать машину стояночным тормозом и подложить противооткатные упоры под заднюю ось.
  • Отвернуть колесные гайки. Демонтировать колесо.
  • Снять подкрылок.
  • Очистить все загрязнения при помощи металлической щетки.
  • Резьбовые соединения находятся под постоянным воздействием агрессивной внешней среды. Поэтому прежде чем их отворачивать, следует обработать все проникающей смазкой.

Расположение креплений стойки

  • Открутить гайку крепления стойки к амортизатору. Для этого необходимо удерживать палец ключом шестигранником. Отворачивание следует производить накидным ключом «на 14».
  • Отвернуть гайку, которая крепит стойку стабилизатора к его штанге. При этом следует учитывать, что повторное использование гаек запрещено, поэтому они должны отправляться в утиль сразу после отворачивания.
  • Движением на себя демонтировать стойку.
  • Установить новую стойку. Затянуть верхнюю и нижнюю гайки с моментом равным 75 Нм. При этом необходимо следить, чтобы не было проворачивания пальцев.

Смонтированная новая стойка

  • Согласно аналогичному алгоритму заменить стойку со второй стороны автомобиля.
  • Собрать все в обратной последовательности.
  • Проконтролировать поведение Corolla 120 во время движения на скорости и в поворотах.

Это интересно: Плавают обороты холостого хода на холодном двигателе Рено Логан — разбираемся детально

Когда менять сайлентблоки на Королле?

Сайлентблок.

Первым признаком выхода со строя сайлентблоков рычагов становится характерный металлический стук в подвеске. Обычно, резиновые детали подвержены воздействию окружающей среди, а именно жары и холода, от чего изнашиваются резиновые компоненты.

Также, стоит отметить, что усиленный износ сайлентблоков передних рычагов влияет на устойчивость транспортного средства на дорожном покрытии, и нарушает положение развал-схождения, что в свою очередь, повлияет на износ покрышек.

Алгоритм замены

Рассмотрим, последовательность действий направленных на замену сайлентблоков передних рычагов Тойота Королла:

  1. Для проведения полноценной смены потребуется яма или подъёмник. Устанавливаем автомобиль на один из вариантов.
  2. Чтобы сменить сайлентблоки рычагов, необходимо зачастую демонтировать сам рычаг. Так, при откручивании крепёжного болта – этот самый болт зачастую обрывается, так что в запасе необходимо иметь парочку.

    Откручиваем крепление рычагов.

  3. Если не получилось выкрутить болт, то в помощь придёт болгарка.

    Зачастую, болты не поддаются или ломаются и приходится срезать их…

    …вынимаем вторую часть без особых проблем.

  4. Далее, выпрессовываем сайлентблок с рычага при помощи съёмника.

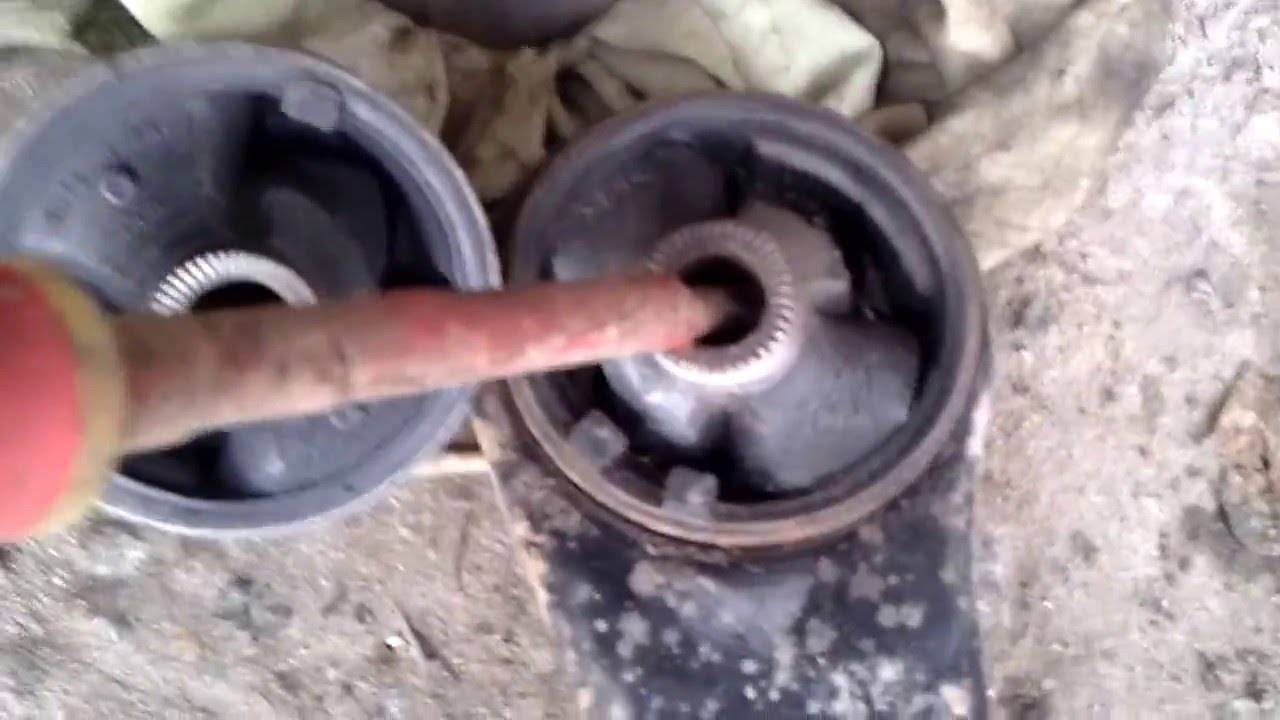

    Проводим демонтаж сайлентблока с рычага при помощи съёмника.

  5. Теперь, устанавливаем новые сайлентблоки и при помощи тисков, или других способов, проводим прессовку.

    При помощи тисков можно легко и просто запрессовать новый сайлентблок.

  6. Собранную деталь монтируем на автомобиль.

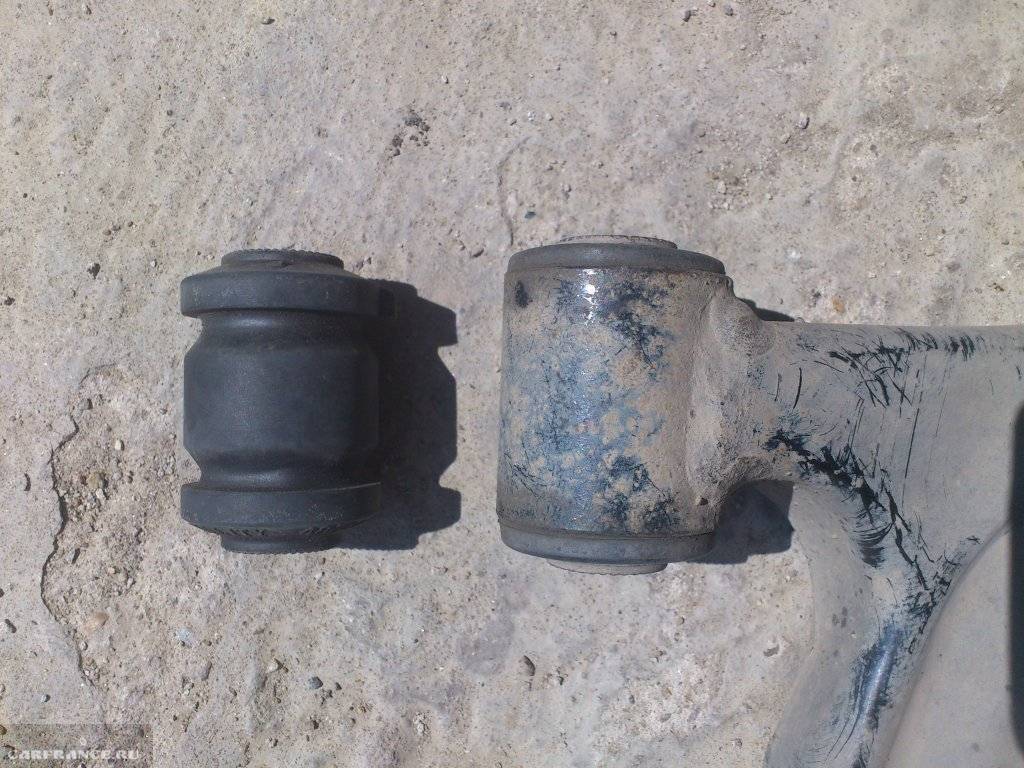

    Рычаги с новыми сайлентблоками.

Артикул и примерная стоимость оригинальных втулок стабилизатора на Тойота Королла 150 и их аналогов

На автомобилях Toyota Corolla 150 применяется два вида рычагов стабилизатора:

  • 48811-12А10, диаметр которого составляет 23,2 мм;
  • модернизированный 48815-02190, с артикулом и диаметром в 22,5 мм.

Главным отличием модернизированного стабилизатора помимо диаметра является чистота обработки поверхности, которая контактирует с втулкой. Поэтому для Corolla 150 существует несколько видов втулок, которые отличаются по своим эксплуатационным характеристикам.

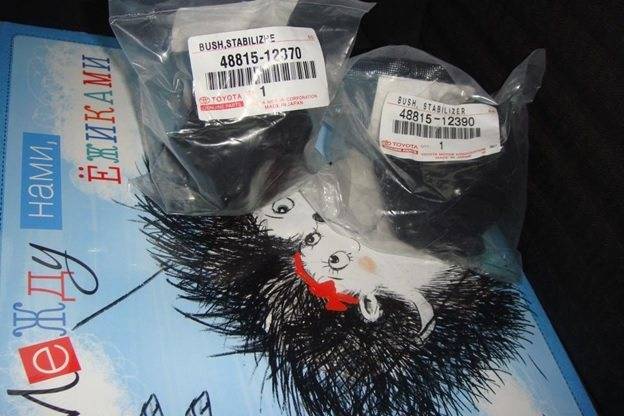

Для не модернизированного стабилизатора применяются:

  • левая, артикульный номер которой — 48815-12370, а цена составляет 600-1000 рублей;
  • правая, с артикулом 48815-12390, стоимостью от 600 до 1000 рублей.


Не модернизированные втулки

Оригинальные модернизированные втулки имею артикул:

  • левая — 48815-12400, стоимостью 500-900 рублей;
  • правая — 48815-12410, ценой от 500 до 900 рублей.

Использование модернизированных втулок со стабилизатором 48811-12А10 не рекомендуется. Из-за шероховатой поверхности посадочного места происходит ускоренный износ резинового изделия. Применение не модернизированных втулок с 48815-02190 также не рекомендуется. Такая комбинация ведет к появлению скрипа, способного перебить звук из динамиков.

Для Тойота Королла 150 выпускаются специальные ремкомплектные втулки:

  • левая, с каталожным номером 48815-02140 и стоимостью 800-2000 рублей;
  • правая, с артикулом 48815-02150 и ценой от 800 до 2000 рублей.


Втулка 48815-02140

Таблица — Втулки стабилизатора на Toyota Corolla 150 от сторонних производителей, являющиеся аналогом 48815-12370

Фирма производительАртикульный номерСтоимость, рубль
Blue PrintADT380125300-380
NippartsN4272000160-200
Febi42840340-400
CTRCVT86L180-230
Swag81942840580-690

Таблица — Хорошие аналоги оригинальных втулок 48815-12390

ПроизводительАртикулПримерная стоимость, рублей
YamatoJ72059YMT140-180
GSP513151160-200
Profit2305-0656210-290
MasumaMP-1016200-250
NippartsN4282000240-310

Таблица — Хорошие аналоги 48815-12400

ПроизводительАртикулПримерная стоимость, рублей
HanseHR 821 446600-650
SWAG81 94 2841610-720
VTRTO1418RP560-620
Sidem845823520-570
Kavo partsSBS-9081500-550

Таблица — Наилучшие аналоги оригинальных втулок 48815-12410

ПроизводительАртикулПримерная стоимость, рублей
SWAG81 94 2840600-650
Febi42840460-510
NakamotoR010566420-460
Blue PrintADT38012540-490
FebestTSB-ZZE150L270-320

Таблица — Хорошие аналоги 48815-02140

ПроизводительАртикулПримерная стоимость, рублей
Profit2305-0655200-250
Q-fixQ001-0582140-180

Таблица — Рекомендуемые аналоги втулок 48815-02150

ПроизводительАртикулПримерная стоимость, рублей
GSP513151160-205
AshikaGOM-287220-270

Среди автовладельцев популярностью пользуются полиуретановые втулки. Они имеют более плотную структуру, что в лучшую сторону сказывается на их ресурсе. При этом следует учитывать, что использование втулок из полиуретана приводит к повышенным нагрузкам на стабилизатор поперечной устойчивости и кузов. Поэтому их использование не всегда является оправданным.


Полиуретановые втулки

Срок службы

Общее время эксплуатации передних амортизаторов, а также периодичность их замены прямо зависит от трех основных факторов:

  • качество детали;
  • уровень соответствия массе транспортного средства;
  • манера перемещения на автомобиле.

По этой причине на одних машинах детали приходится менять раз в 6 месяцев, а на иных конструкции работают на протяжении 7 лет.

Подобная разница во временных периодах службы основана на неправильной эксплуатации автомобилей, а также на неграмотно подобранных основных конструкциях и пружинах. Пренебрежение данными правилами способно привести к тому, что нагрузка не будет распределена равномерно, что автоматически негативно скажется на сроке службы всей амортизационной системы автомобиля.

Автозапчасти для иномарок, ремонт авто

Некоторые автовладельцы вместо оригинальных устанавливают полиуретановые аналоги, у которых срок службы больше, но и цена на них на порядок выше. Оригинал Оригинальные задние сайлентблоки имеют следующий каталожный номер: Изначально отвинчиваем крепление замена сайлентблоков на тойота королла 120 опоры левого колеса, после два болта и крепежи сайлентблоков; извлекаем рычаг из-под автомобиля; при помощи гидравлического пресса выпрессовываем один два сайлентблока.

В качестве аналога используйте стационарные тиски; если на поверхности рычага присутствуют дефекты, имеются повреждения металла, сварных швов — элемент подвески подлежит замене новым. Во всех остальных случаях на штатные места запрессовывают новые сайлентблоки; устанавливаем рычаг с новыми резинками на штатное место; приступаем к демонтажу правого элемента, предварительно приспустив опору двигателя на 2 — 3 см, для обеспечения доступа к крепежному болту.

Сайлентблоки были куплены еще в начале года, в наличии были родные Тойота и фирмы Замена сайлентблоков на тойота королла 120 по отзывам некоторых людей тоже неплохой производитель. Поставил естественно оригинал, разница замена сайлентблоков на тойота королла 120 цене на них минимальна. За оригинал отдал руб. Хоть и зарабатываю на жизнь ремонтом автомобилей, но ранее не доводилось менять сайленблоки на Короллообразных.

Меняем сайлентблоки балки заднего моста на Toyota Corolla E120 своими руками

Прорезь СТОшники так и оставили, сказали что на будущее, чтобы в следующий раз не резать балку, хотя что мешало затянуть болты, приварить изнутри гайку и заварить прорезь. Что я и сделал, гайка была приварена, прорезь заварена и для профилактики от ржи закрашена краской из баллончика. Прорезь в балке, так и отпустили Заваренная передняя балка С заменой шаровых опор проблем замена сайлентблоков на тойота королла 120 возникло, предварительно я жидким ключом побрызгал все болты.

При помощи ключа и большой трубы-рычага гайки были откручены. Открутив болт крепления, отсоединяем заднюю стойку амортизатора от балки. Откручиваем крепление стойки от балки. Демонтируем тормозные барабаны. Откручиваем крепление заднего тормозного барабана.

Процесс замены заднего плавающего сайлентблока на Тойоте Марк 2: Поднять заднюю часть автомобиля и снять колёса. Обработать болты крепления сайлентблоков ведешкой.

Открутить тормозной суппорт и привязать его к кузову или чему-либо, чтобы он не мешал процессу. Последовательным снятием болтов крепления снять тягу подвески. Произвести замену плавающих резиновых блоков.

Замена сайлентблоков на Тойота Королла

Осуществить обратную сборку. Таким нехитрым способом осуществляется замена сайлентблоков в подвеске Тойоты Марк 2.

Для наглядности приведено видео: Задняя балка и резиновые втулки на Тойоте Ипсум В конструкции крепления резиновых втулок на данном автомобиле есть хитрая особенность. Не зная её можно очень долго самостоятельно ковыряться в деталях. Но обо всё по порядку. Ниже представлена информация и фотоотчёт процесса замены сайлентблоков задней балки на Тойоте Ипсум.

Эта ценнейшая информация пригодится хозяйственным автолюбителям: Поднять заднюю часть машины любым удобным способом для получения комфортного доступа к сайлентблокам.

Вынуть тормозные шланги и заткнуть их, чтобы тормозная жидкость не протекала.

Глушитель снимать необязательно, достаточно освободить его с заднего крепления так, чтобы он не мешал дальнейшим работам. Тут индивидуально. Необходимо поставить под заднюю балку домкрат и затянуть.

Для чего вообще нужны втулки стабилизатора

Каждый автомобилист знает ответ на этот вопрос. Втулка, при неровностях на дорогах, принимает на себя силу удара подвески, смягчает нагрузку, что предохраняет от поломки все другие более важные детали, а так же узлы. Из-за такой её частой эксплуатации втулка имеет свойство быстро изнашиваться, так как резиновые детали сами по себе более подвержены износу, нежели все остальные.

Из-за чего преимущественно износятся втулки? Из-за поездок по бездорожью и плохой дороге, или же если используется резкая и агрессивная манера вождения автомобиля. Втулки не принято ремонтироваться, так как это не рентабельно, поэтому, если у Вашей Короллы износилась данная деталь, её следует только заменить.

Особенности втулок стабилизатора

Стойка стабилизатора есть на каждой оси, поэтому перед заменой требуется приобрести минимум 2 детали лучше брать чуть больше, так сказать, про запас. Она служит для компенсации поступательных волн, которые образуются при движении автомобиля по рельефным участкам дорог. Закрепляются детали с помощью так называемых ушек как на передней подвеске, так и на задней балке.

Как известно, у каждой детали есть примерный срок эксплуатации. Касательно стоек производитель заверяет, что оригинал способен исправно работать на протяжении тысяч километров. Однако на отечественных дорогах пробег составляет от 15 до 40 тысяч километров.

Как менять втулки стабилизатора на Тойоте Королла #ГаражнаяЖизнь

Проверка и покупка деталей Узнать, требуется ли замена стоек стабилизатора, можно по звуку — если в районе того или иного колеса слышны постукивания они могут иметь различную громкость. Кроме того, характерные постукивания можно обнаружить на поворотах, причем лучше всего их будет слышно с той стороны, в которую направляется автомобиль.

Стоит обратить внимание и на выбор элементов

Лучше всего брать оригинал, поскольку такого рода детали наиболее удачно подходят под конфигурацию системы амортизации Тойота Королла. Если первый способ не указал на наличие проблем, осмотрите втулку, сняв ее со стабилизатора. Сделать это достаточно просто — для доступа к нужной детали нужно вывернуть 4 фиксирующих винта крепежной пластины. Для выполнения этой работы пригодится ключ на Если Вы впервые будете выполнять замену передних втулок стабилизатора тойота королла, то не спешите выбрасывать износившуюся деталь — возьмите ее с собой в автомагазин, это позволит купить новую деталь именно нужного размера.

Как самостоятельно поменять втулки стабилизатора на тойота королла Замена втулки стабилизатора на тойота королла Самая первая проблема с которой сталкивает автовладелец при демонтаже креплений и элементов — это ржавчина на болтах.

Причина ее появления достаточно банально — поездки в дождь, химические реагенты с дорог и т. Чтобы не сорвать резьбу, при возникновении сложностей с откручиванием, используйте специальные средства, направленные на устранение этой проблемы.

Для удобства можно отодвинуть еще и защиту двигателя, но делать этого необязательно. Потом просто снять деталь со стабилизатора и осмотреть ее состояние.

Порядок выполнения работ по замене втулок

Прежде чем выбрасывать старую втулку, лучше всего поинтересоваться в автомобильных магазинах об их наличии, иногда приходится их заказывать. Всегда уточняйте, что модель машины — Тойота Королла. Это избавит от неожиданностей во время замены, когда новая деталь оказывается не того размера.

Продавец же по каталогу определит код детали, соответствующий указанной модели, что и дает гарантию привоза нужной модели. Последовательность замены втулок стабилизатора Процедура демонтажа старых деталей нередко связана с такими трудностями, как ржавые болты.

Не избежала этого и Toyota Corolla. Фактическое состояние креплений зависит от окружающей среды, в которой эксплуатируется машина.

Например, в зимнее время, когда в черте города приходится ездить по лужам, образованными химическими реактивами, то у крепежных деталей может наблюдаться повышенная коррозия. При сильных дефектах на поверхности болтов сразу открутить их не получится.

Проведите сборку в обратной последовательности. Стойки стабилизатора Если износ втулок стабилизатора значительный, то следующий элемент, который может выйти из строя — стойка стабилизатора.

Замена стойки стабилизатора Тойота Королла может потребоваться после пробега более 50 тысяч км. Изготовленная по лицензии деталь прослужит в два, а то и в три раза меньше.

В большинстве случаев это связано с неплотным прилеганием резинового пыльника, вследствие чего под него попадает влага и начинается процесс коррозии

На этот факт следует обратить внимание при выборе производителя. Если стуки исходят из-под арок колес, то это может свидетельствовать о необходимости выполнения работ по замене стоек стабилизатора

Этот элемент ремонту не подлежит. Поверните руль в нужную строну для удобного доступа к детали. Очистите от грязи соединение и обработайте резьбовое соединение BД Сорвите болт, а затем вставьте торцевой ключ шестигранник и открутите гайку удерживающую стойку.

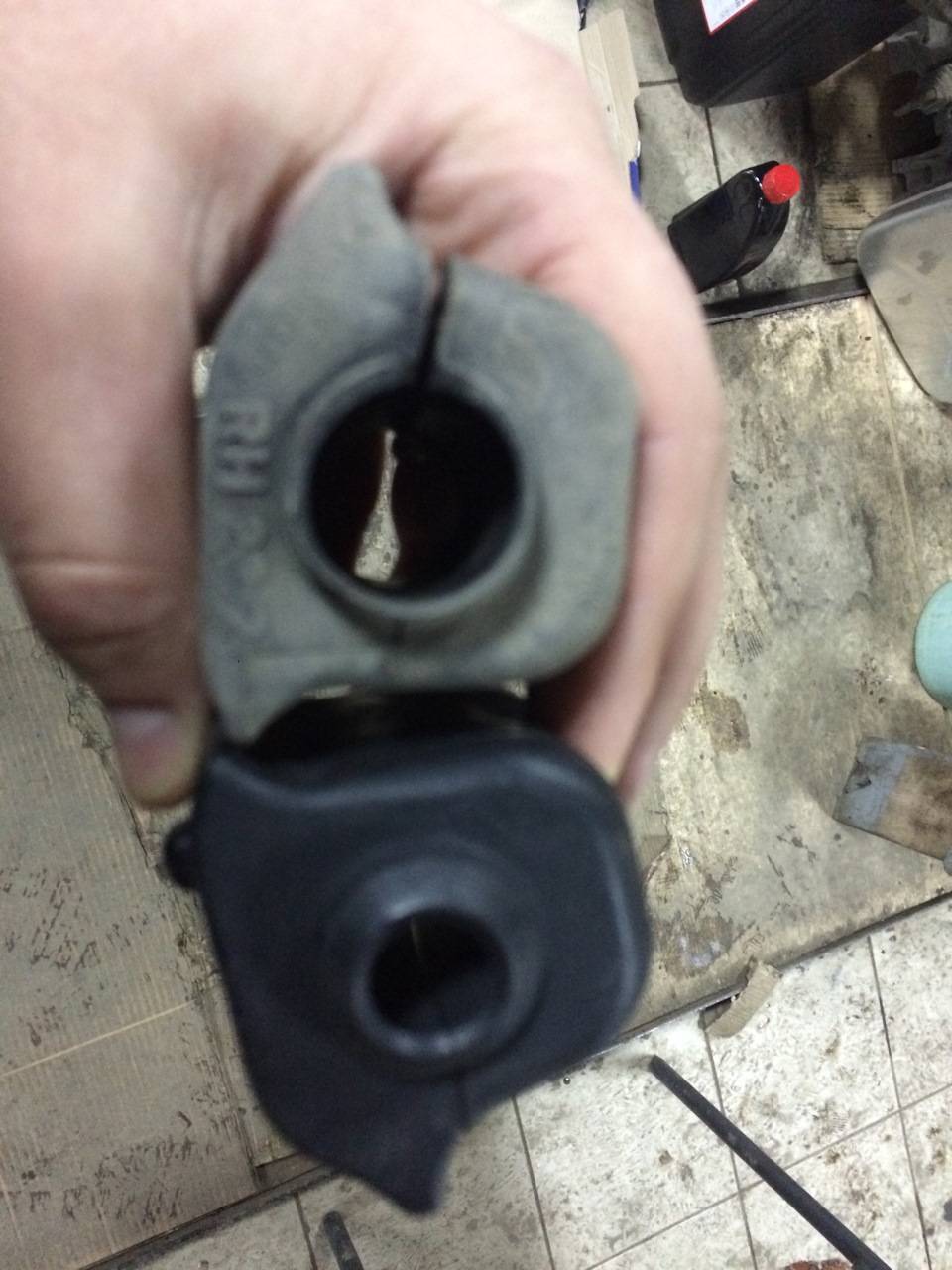

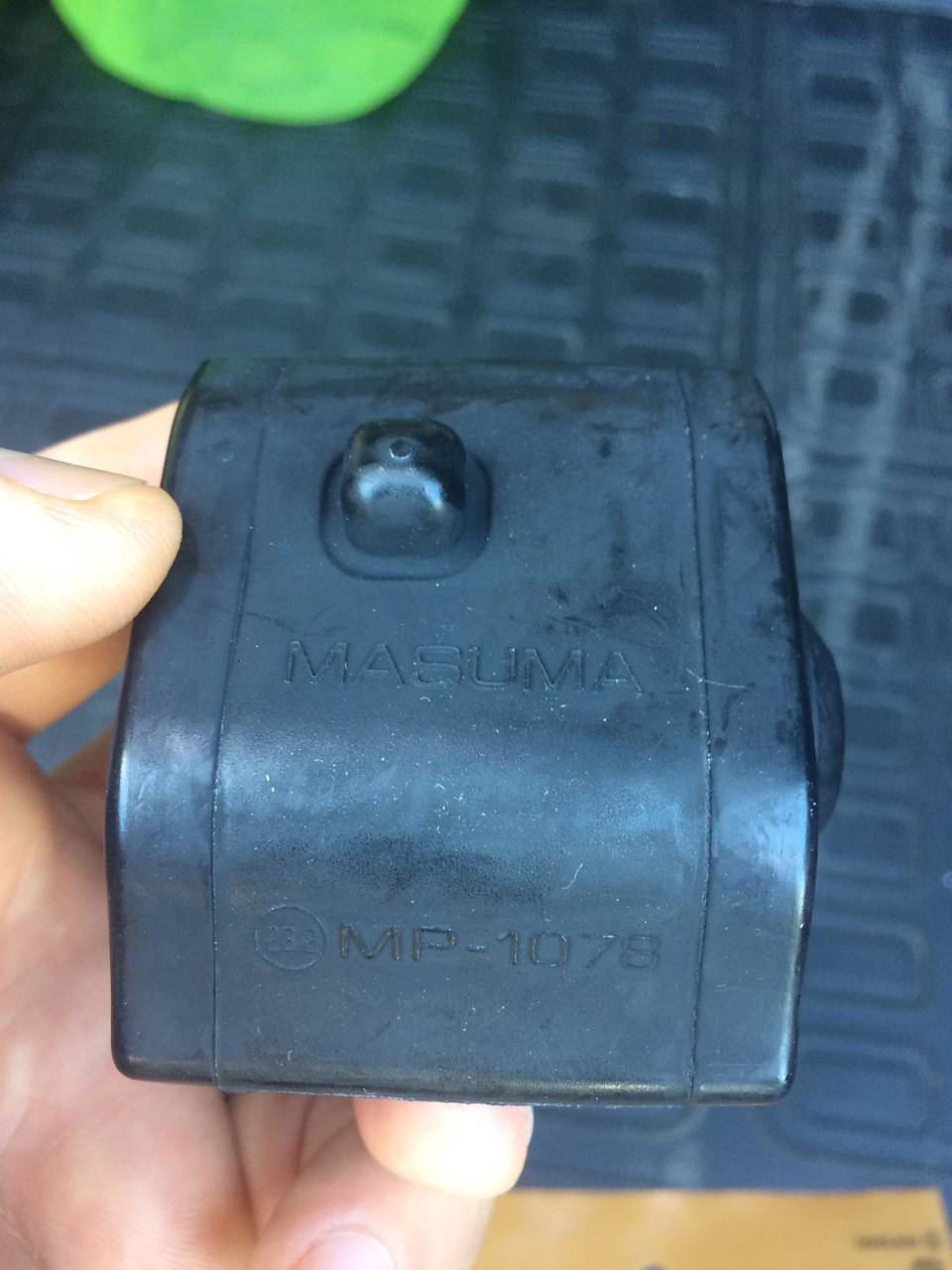

Втулки стабилизатора) личные эксперименты!

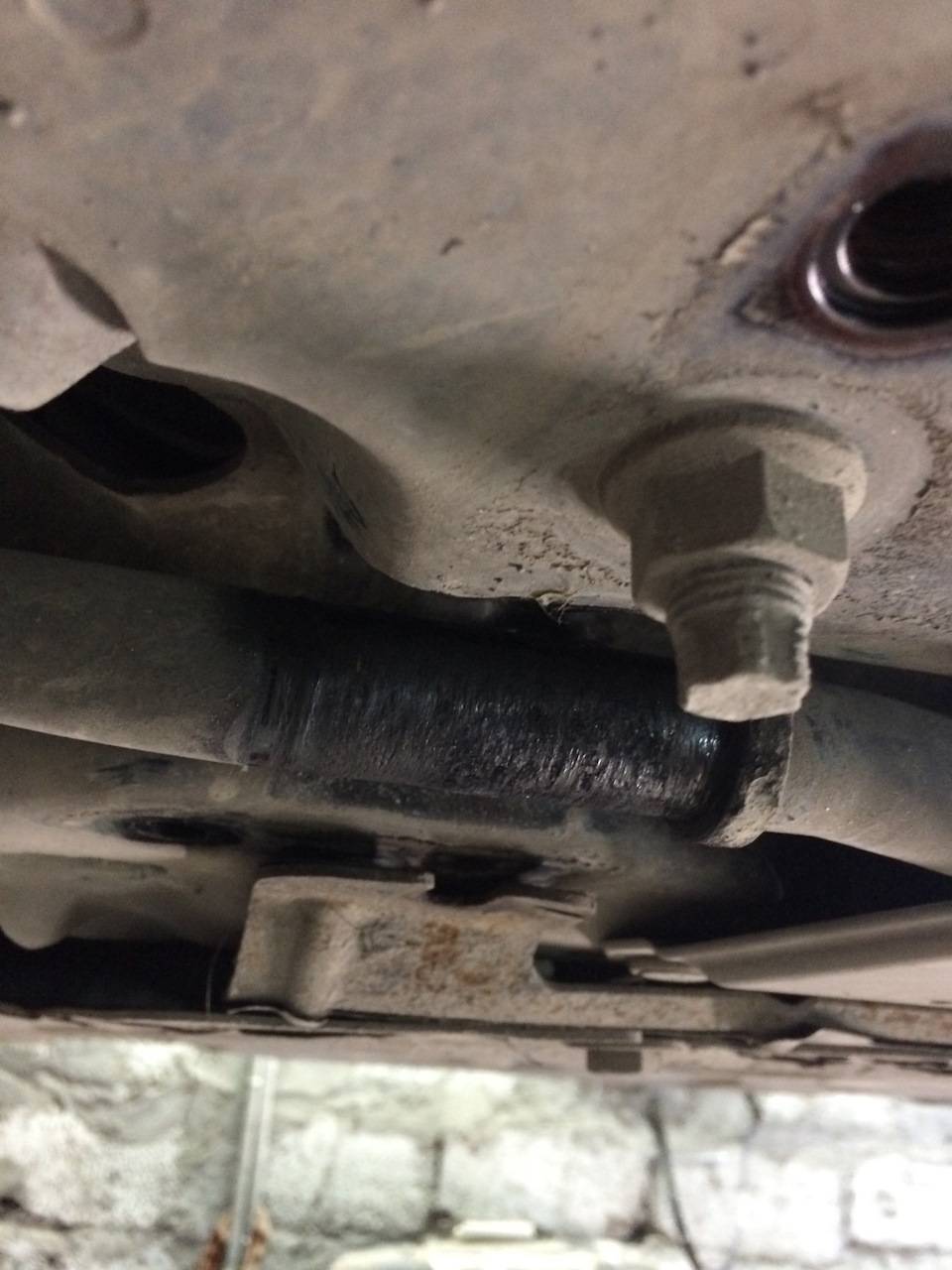

Всем доброго времени))

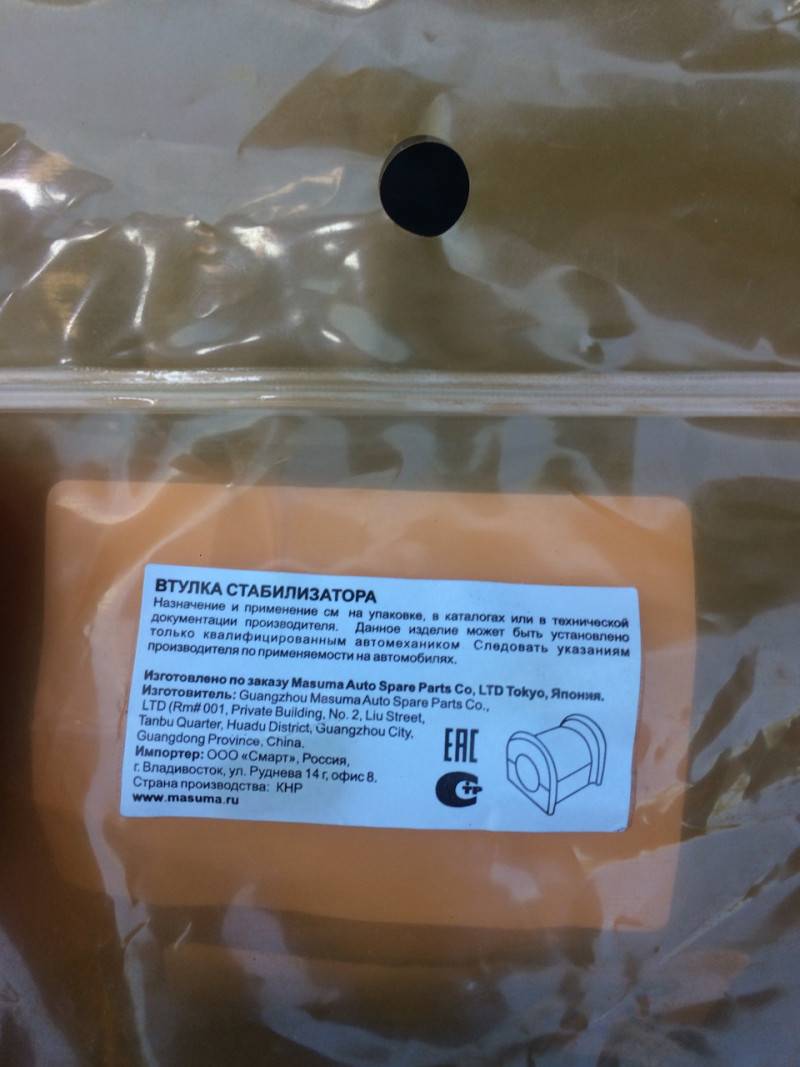

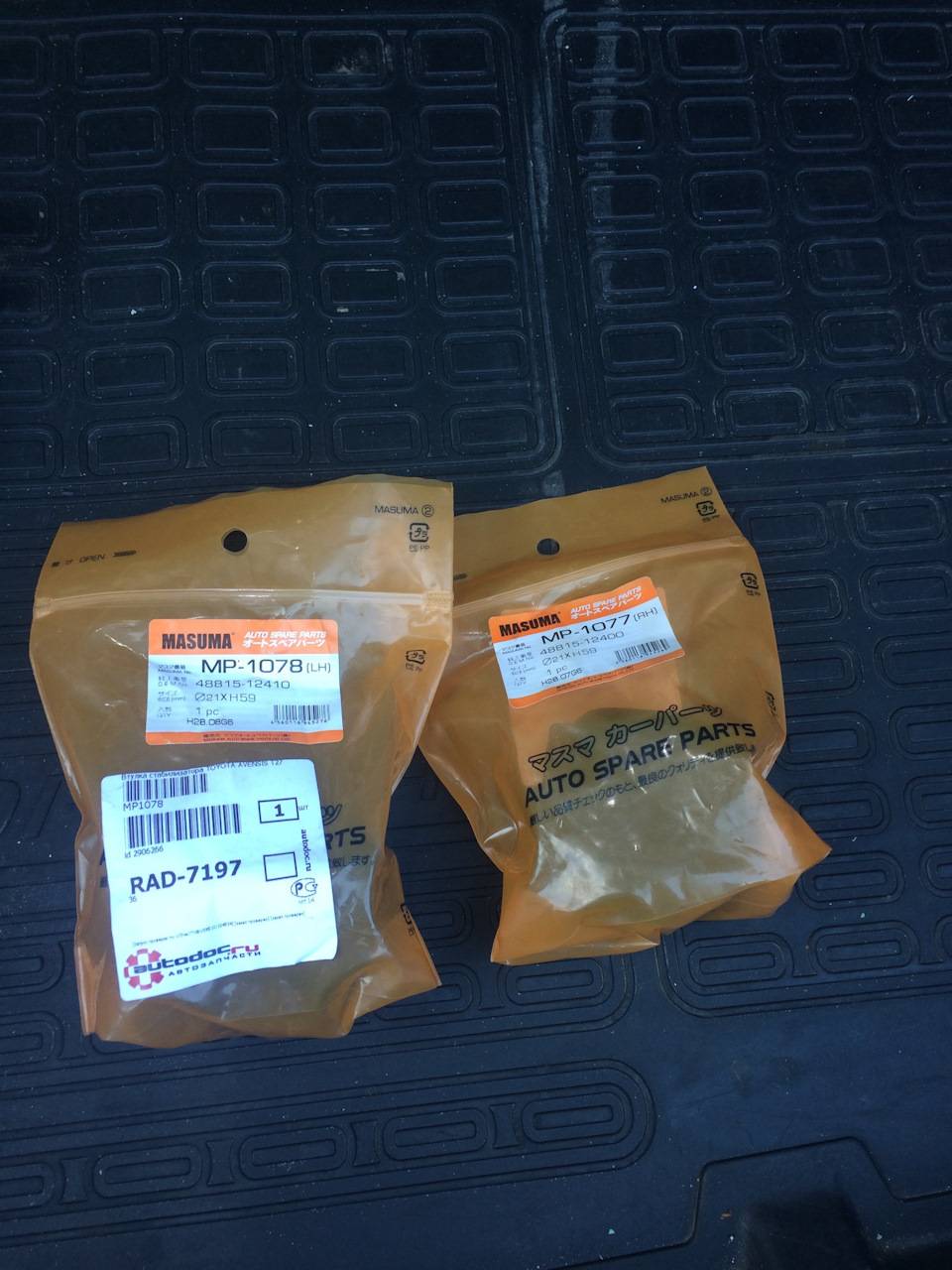

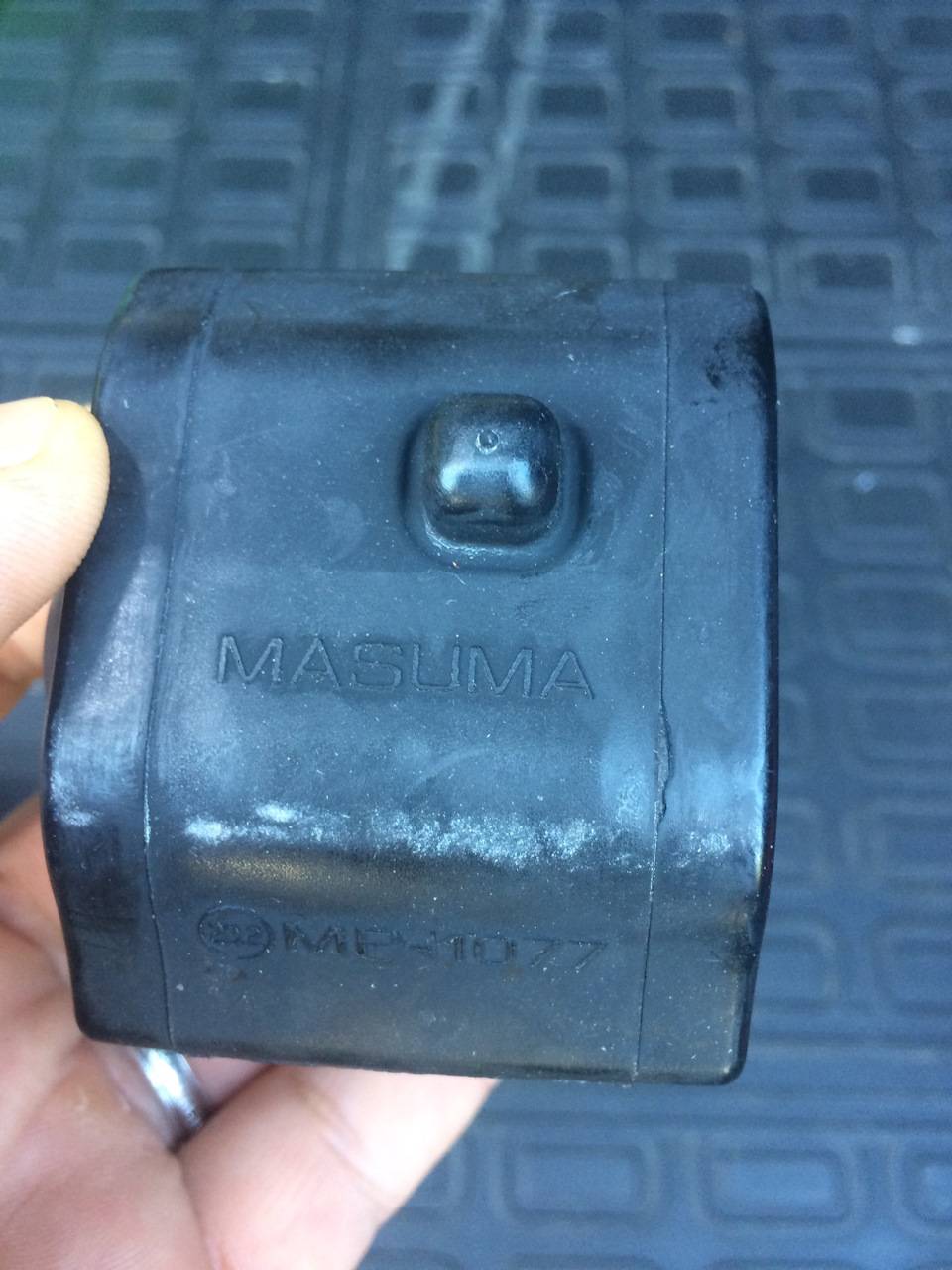

Ещё в августе месяце «урвал» втулки стаба по хорошей цене в автодоке)) купил ради эксперимента))Свои не вызвали сомнений( но 6 лет) и резина имеет свойство «дубеть»

Сегодня наконец-то добрался до друзей и поменял за 10 минут))

В 4то руки)) ещё и с пистолетом пневматическом)))

Ладно, все это время катал их в багажнике)) и сегодня доехал поменять))

Так что как то так)) выходят 10-20 тыс, я буду очень рад))Цена втулок, пара 300 рублей))

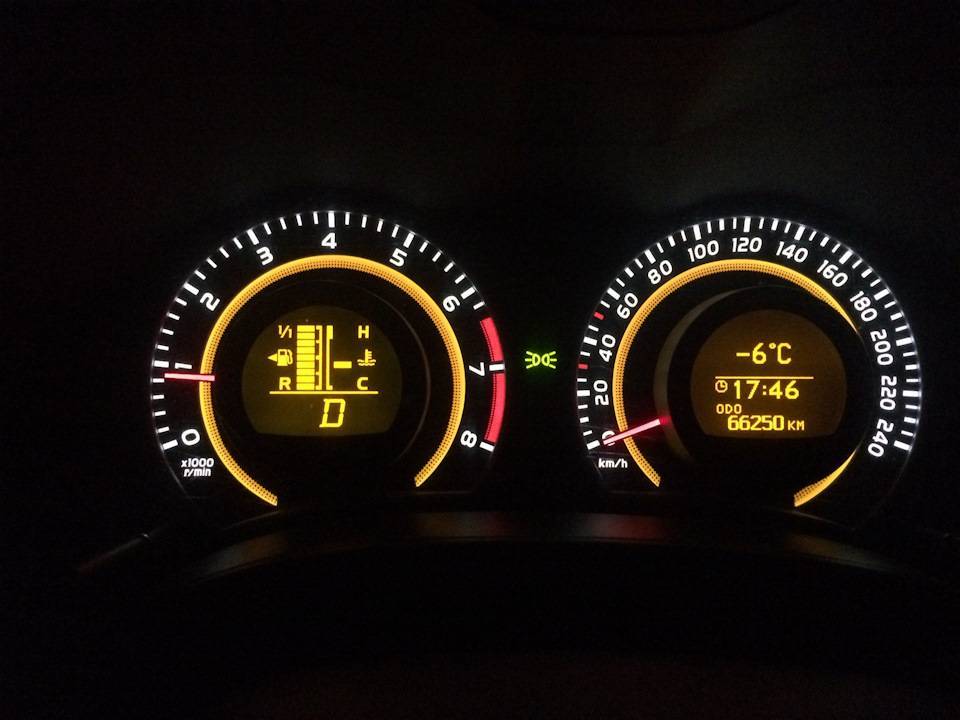

P.S. Фото пробега на момент замены)

Во избежании срача, да я купил втулки на дорест)Да, аналог))Да, меньший диаметр)Эксперименты мать их)) посмотрим, потестим)) новые ориг всегда успею купить)) и это не жадность)

И оригинал буду покупать только у дилера! Как я покупаю масло и фильтр масляный))

Последовательность замены втулки стабилизатора

Процедура демонтажа старых деталей часто связана с такими трудностями, как ржавые болты. Toyota Corolla не пропустила это. Фактическое состояние крепления зависит от среды, в которой используется машина. Например, зимой, когда в городе приходится путешествовать по лужам, образованным химическими реагентами, крепежные детали могут испытывать повышенную коррозию. При сильных дефектах на поверхности болтов их нельзя сразу отвинчивать.

Подготовительные работы обычно включают обработку стыка с WD-40. Иногда необходимо повторить обработку, но если автомобиль регулярно обслуживается, особых проблем с отвинчиванием болтов не возникнет.

Втулки стабилизатора Toyota Corolla заменяются следующим образом:

  1. Машина установлена ​​на подъемнике и установлена ​​на высоте, удобной для владельца (вы также можете использовать яму, но придется использовать домкраты).
  2. Передние колеса, крылья, защитные пластиковые элементы удалены. Все это помешает замене, хотя в полевых условиях можно обойтись без удаления.
  3. Крепление стабилизатора отвинчивается (4 винта, они пропитаны WD-40), оно зажимает втулки в местах их крепления, ничто не может быть заменено без снятия кронштейна, даже несмотря на высокое качество Toyota Corolla.

Теперь вы можете удалить их и установить другие. Вы можете использовать крепежный инструмент или другой удобный инструмент для удаления застрявших втулок. Хотя в автомобилях Toyota Corolla используется довольно гибкий материал, поэтому в большинстве случаев вы можете обойтись без лишних усилий.

Лучше предварительно очистить место чистки, а новые детали можно смочить растительным маслом, чтобы упростить их нанесение (их нельзя смочить маслом или тормозной жидкостью, они повредят резину).

Стоит отметить, что замена втулок часто проводится во время капитального ремонта подвески, поэтому через некоторое время вам не нужно снова все разбирать. Модели Toyota Corolla имеют надежную подвеску, поэтому эта мера обычно эффективна. При регулярном техническом осмотре автомобиля вы можете добиться длительной эксплуатации без капитального ремонта.

Появление посторонних звуков из подвески при движении по конусам очень часто указывает на проблемы с решетками или распорками с анти-ролл.

Первые признаки износа нельзя игнорировать, так как устойчивость автомобиля ухудшается. Втулки и стойки не подлежат ремонту, поэтому в случае износа или повреждения требуется замена

Инструкция по замене сайлентблоков на передних рычагах Corolla

Для удобства необходимо загнать Toyota Corolla в гараж на яму. Это облегчит нам доступ к необходимым узлам. Первое, что необходимо сделать – это поднять домкратом машину. После этого нам необходимо отвернуть шаровую от рычага, затем снять кронштейн заднего сайлентблока и сквозной болт переднего. Все эти детали снимаются без особых проблем, как правило, всегда возникает проблема с передним болтом. И как мы видим на фото, они часто ломаются.

Здесь нам понадобится болгарка и любые другие подручные средства, которые помогут вытащить передний болт. Спиливаем его и аккуратно выбиваем наружу.

Если же после среза выбить не получается, нам понадобится сварочный аппарат. На обломыша необходимо наварить гайку – это позволит достаточно сильно прогреть болт. После работы со сварочным аппаратом и остывания гайки, пытаемся вытащить его еще раз. Сейчас должно получиться. И такой метод снятия обломанного болта позволит вам не калечить машину болгаркой. В итоге машина целая и болт снят.

Рекомендуем: Замена сеточки бензонасоса на Калине

Как самому заменить сайлентблоки нижнего рычага передней подвески CAR TOYOTA КОРОЛЛАЗамена сайлентблоков нижнего рычага передней подвески Toyota korolla 110 куз. Установка и первый тест круиз-контр. Замена сайлентблока левого рычага TOYOTA CALDINA ET196 / Замена задних сайлентблоковЗамена заднего сайлентблока левого рычага TOYOTA CALDINA ET196. На левом рычаге это делать труднее, так как .

После того как первая стадия снятия была завершена, можно непосредственно перейти ко второй стадии. Наконец-то приступаем к замене сайлентблоков. Начнем, пожалуй, с задних. Перед тем как снимать старый – его необходимо максимально срезать и обязательно обстучать молотком. Без совершения этих двух процедур, снять его будет очень трудно, даже при помощи съемного механизма. Обстучав и срезав – снимаем старый сальник и выкидываем его, нам он больше не пригодится.

На место старого, теперь нам необходимо установить новый, купленный сайлентблок. Делать это лучше всего посредством пресса, а не каких либо кувалд или молотков. Это позволит вам сохранить деталь в идеальном состоянии без всяких перекосов и так далее. Перед посадкой, необходимо почистить поверхность и нанести новую смазку.

Разобравшись с задними, переходим к передним. Но здесь особо работы нет, потому что они сами вываливаются со своих мест. Нам остается лишь зачистить поверхность, нанести новую смазку и запрессовать сайленты на свое место. Делать это лучше всего, опять же, при помощи пресса и головки. На свое место новые детали встают достаточно легко, достаточно надавить прессом.

После того как сайленты запрессованы вся наша работа выполнена – рычаги готовы к установки на свое место. Устанавливаем обратно все в точности как снимали. И затем переходим ко второй стороне – с которой совершаем туже самую процедуру. И вот, в конце концов, оба рычаги готовы, установлены и машина готова к эксплуатации.

Кстати, остается вопрос испорченного болта, ведь мы его свернули, а нового у нас нет. Можно не бегать и не искать такой болт для Короллы, так как вы вряд ли найдете его. Однако не печальтесь. Выход есть всегда. На замену этому болту идеально подойдет болт задней тяги от любой классики АвтоВАЗа. Он и стоит не дорого, и найти его намного проще. Ставим его на замену. Длина и резьба полностью подходят. Перед установкой стоит смазать специальной графитовой смазкой, которая предотвратить нервные разбирательства с поломанным болтом в следующий раз. А точнее не предотвратит, а просто позволит без осложнений его скрутить. Подобную чудо смазку можно найти практически в любом автомобильном магазине.

Рекомендуем: Замена прокладки выпускного коллектора на ВАЗ-2114 своими руками

Вот такой вот процесс замены сайленблоков на Тойоте Королле – не сложный, но займет немного времени, особенно если процедура выполняется вами впервые.

Топ-3. Febi

Рейтинг (2021): 4.55

Широкий ассортимент выпускаемой продукции Фирма имеет в каталоге более 30 тысяч наименований, среди которых основную массу занимают элементы подвески как собственного, так и стороннего производства.

Когда-то имя этой фирмы гремело по всей Европе. Она первой придумала уникальный рессорный болт, положив начало разработке независимой подвески, которая используется по сей день. Почти 80 лет компания выпускала только передние и задние стойки стабилизатора, а позже перешла на выпуск амортизаторных стоек. Но в 1990 году собственная история закончилась, и производитель примкнул к Bilstein group, занимающемуся поставками автозапчастей на вторичный рынок. Сегодня фирма одновременно является и производителем, и упаковщиком, отчего часто страдает качество и сложно определить, какой товар вы покупаете и где он изготовлен. Впрочем, качество продукции остается на высоком уровне.

Плюсы и минусы

  • Упор на элементы подвески
  • Разработка уникальных технологий
  • Бренд одновременно и производитель, и упаковщик
  • Попадается брак и недочеты
