Предохранитель
В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно это устройство чаще всего подводит. Предохранитель прикуривателя ВАЗ-2110 расположен в основном монтажном блоке, который находится в моторном отсеке. На схеме электрооборудования он обозначен как F-18 и обычно имеет номинал 25 А.
Кстати, совсем необязательно сразу лезть под капот. Если не работает прикуриватель ВАЗ-2110, исправность предохранителя можно проверить включением вентилятора отопителя. Просто нажмите на клавишу его запуска в любом режиме. Заработал – предохранитель прикуривателя ВАЗ-2110 исправен, не заработал – открываем капот.
Вы спросите: «Причем тут вентилятор?» Дело в том, что за защиту его электрической цепи также отвечает предохранитель F-18, а еще и за подсветку перчаточного ящика. Чтобы удостовериться, включите габариты и откройте бардачок. Свет не горит – идем искать предохранитель!
Проверить плавкую вставку F-18 можно при помощи мультиметра, включенного в режиме тестера. Извлеките предохранитель из посадочного гнезда и прозвоните его. В случае обнаружения неисправности замените вставку, соблюдая номинал.
Почему не работает прикуриватель ВАЗ-2112 и как починить
Современное авто всегда оснащено рядом дополнительных и совершенно необязательных гаджетов и примочек. Но со временем пользования автомобилями часть из дополнительных атрибутов стала настолько привычна для водителей, что их присутствие кажется чем-то необходимым. Такая история есть и у прикуривателя. Несмотря на то что это устройство предназначено для замены зажигалки, само гнездо можно использовать с разными целями (начиная от подзарядки телефона и заканчивая подключением переносного холодильника). Такая эксплуатация зачастую и приводит к поломке прикуривателя.
Это весьма распространенная проблема, наряду с поломкой магнитолы, неисправностью приборной панели, и другие неприятностями этого же типа. Все они связаны с электрикой, поэтому корень этой беды немного схож.
Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |
| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Проверка работы устройства
Проверка исправности прикуривателя производится по следующему алгоритму:
- сначала включается зажигание;
- прикуриватель вставляется в гнездо;
- необходимо ожидание в течение 10-15 секунд (если за этот промежуток времени не произошло нагрева прибора, он на самом деле неисправен);
- по окончании проверки штекер вытаскивается из гнезда.
Расположен предохранитель в монтажном блоке: как упоминалось ранее, через него прикуриватель соединен с АКБ. Маркируется предохранитель цифро-буквенным обозначением F18. Такое же обозначение имеет прибор и в схемах электрооборудования, приведенных в руководстве по эксплуатации автомобиля. 25 ампер — максимальная величина тока, который может проходить через предохранитель.
Однако, чтобы не делать лишней работы, можно прибегнуть к следующему способу проверки предохранителя. Включив вентилятор обогрева и убедившись, что он работает, можно делать вывод о том, что предохранитель исправен. Секрет в том, что прикуриватель и вентилятор имеют один и тот же предохранитель, поэтому его неисправность неизбежно приведет к отказу обоих приборов.
В этом случае появляется вероятность того, что дефект присутствует в проводке между монтажным блоком и прикуривателем. Есть еще один предохранитель, неисправность которого может сказаться на прикуривателе. Маркируется он цифро-буквенным обозначением F6. Максимально допустимая величина тока для этого предохранителя — 15 ампер.
Отвечает он еще и за розетку переносной лампы. Сам монтажный блок ВАЗ 2110 располагается в панели приборов по левую сторону от рулевой колонки. Крышка блока снимается при простом нажатии на защелку. Неисправный предохранитель подлежит снятию и замене новым.
Почему не работает прикуриватель ВАЗ 2111, 2112 на 8 и 16 клапанов (европанель)
В модели ВАЗ 2110, 2111 и 2112 с разным количеством клапанов используются одинаковые прикуриватели и комплектующие к ним. Если прикуриватель не работает, нужно провести диагностику и выявить точную причину.
Перегорел предохранитель
Стандартные предохранители для прикуривателей данных автомобилей имеют лимит в 25 Ампер. При перегрузке или перепадах напряжения (например, при подключении энергоемкого прибора) устройство может выйти из строя и перестать поддерживать работоспособность прикуривателя.
Чтобы проверить исправность элемента, можно осмотреть его самостоятельно или запустить вентилятор отопителя. Достаточно нажать на соответствующую кнопку на панели и выбрать любой режим. Если предохранитель находится в рабочем состоянии, вентилятор запустится без помех. При задержках, перебоях или невозможности включения отопительной системы необходимо заменить предохранитель.
Предохранитель должен подходить по модели и допустимой мощности
Элемент под номером F-18 служит для защиты прикуривателя, электроцепи вентиляторов и подсветку, встроенную рядом с перчаточным ящиком. В качестве дополнительного теста можно включить габариты и открыть ящик. Если лампа не зажгется, проблема в предохранителе.
Для прямой проверки плавкой вставки необходимо извлечь её из посадочного гнезда и прозвонить мультиметром, активированный в тестировочном режиме. По завершении проверки прибор выявит неисправность.
Короткое замыкание в цепи
При частых перебоях в работе прикуривателя, не связанной с предохранителем или самим устройством, рекомендуется проверить цепь питания. Нестабильное питание или подключение энергоемких приборов может привести к выгоранию проводов, короткому замыканию, поломке прикуривателей.

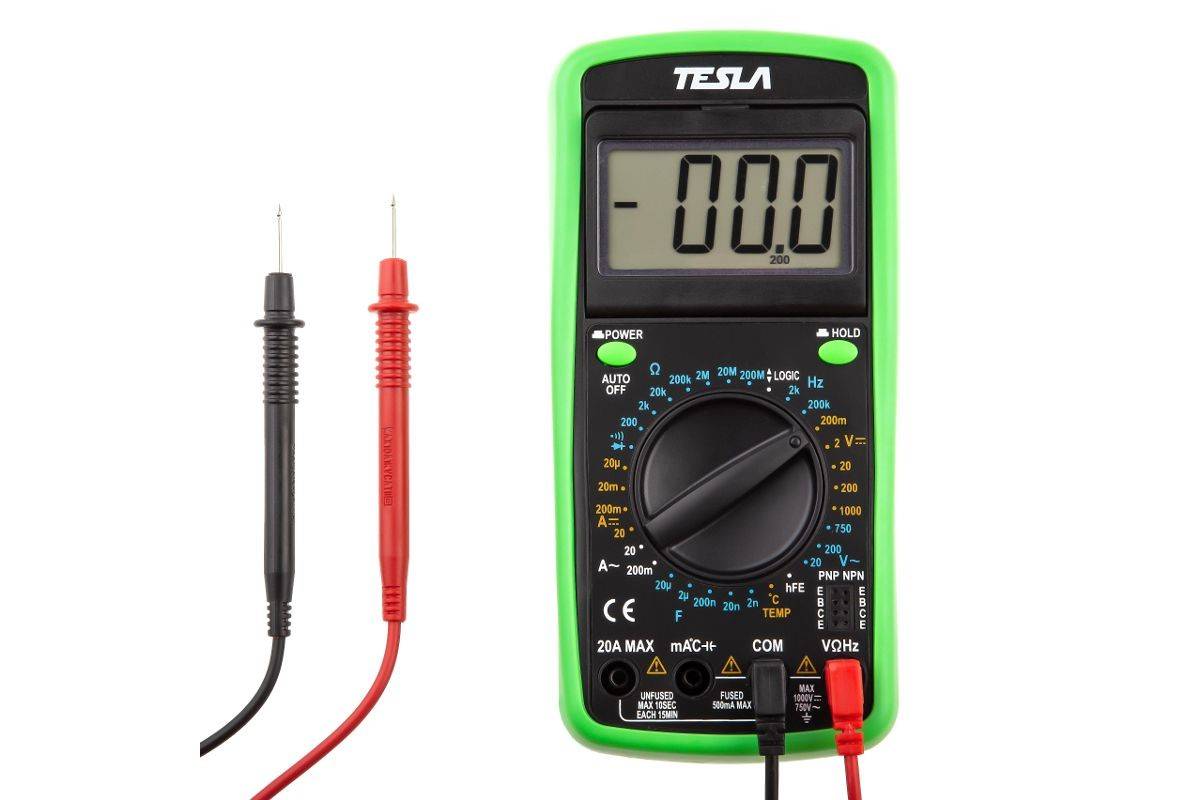

Проверить исправность проводки можно любым мультиметром
Диагностика проводится мультиметром, которым прозванивают все провода системы. Для определения короткого замыкания следует действовать по алгоритму:
- Отключить зажигание и дополнительное питание.
- Измерить вольтаж аккумулятора без запуска тока.
- Снова включить зажигание и тщательно замерить вольтаж батареи, зафиксировать и сравнить результат. Наличие “проседания” на половину вольта и выше готовит о пробое в цепи.
Далее следует взять тестер и начать прозвон проводов, прилегающих к прикуривателю. В местах разрыва и неисправности проводки уровень напряжения будет резко колебаться. Также проблемный участок заметен визуально: кабель может быть оголен, заломан или оборван. Короткое замыкание спровоцирует и неплотно зафиксированный в металлических разъемах патрон, поэтому нужно проверять его.
Изношенность или окисление гнезда
Длительное или слишком интенсивное использование устройства может нарушать целостность соединения деталей. При неправильном подключении приборов гнездо разбалтывается, контакты прилегают менее плотно. Исправить полоску можно, подогнув металлические усики на патроне или перепаяв гнездо.
Со временем металл, из которого изготовлен прикуриватель, подвергается коррозии и окислению, что также влияет на качество контакта. В качестве временного решения контакты обрабатываются с помощью надфиля, считаются окислы и ржавчина.

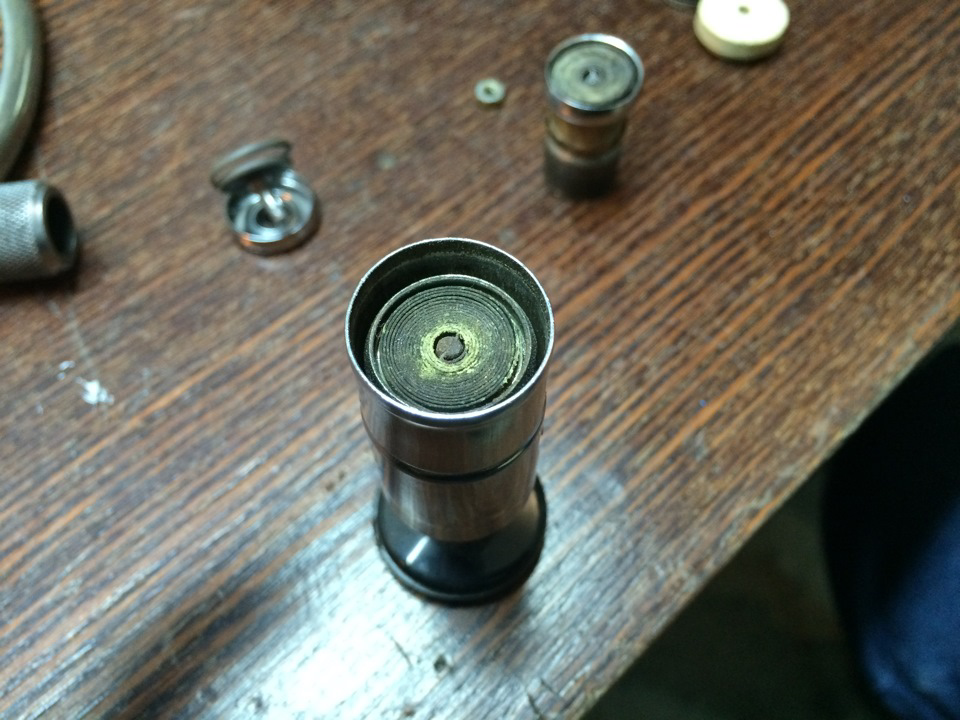

Ржавчина внутри патрона прикуривателя
Неисправность спирали
Если окисление привело к перегоранию нихромовой спирали, лучше заменить прибор. Практически не поддается ремонту деформированная, расплавленная излишним нагревом спираль. Опытные автовладельцы считают, что покупка и установка нового прикуривателя гораздо выгоднее, чем ремонт старого.
Проверить спираль прикуривателя можно визуально
Перечень наиболее частых проблем с прикуривателем состоит из указанных пунктов, однако существуют и редкие, не связанные с устройством поломки, из-за которых прибор перестаёт работать. Если выявить причину самостоятельно не удалось, рекомендуется обратиться в сервисный центр для полной диагностики автомобиля.
За что отвечают реле блока предохранителей ВАЗ 2110
К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);
F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.
* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.
Расположение предохранителей на схеме для ВАЗ 2110, 2112
Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.
| Номер, F | Показатель силы тока, ампер | Назначение |
| 1 | 5 | Подсветка номера, приборки, лампы багажника и габаритов |
| 2 | 7,5 | Ближний свет левой фары |
| 3 | 10 | Дальний свет слева |
| 4 | 10 | Правая противотуманка |
| 5 | 30 | Привод электростеклопоъемников |
| 6 | 15 | Переносная лампа |
| 7 | 20 | Электродвигатели вентилятора системы охлаждения, звуковой сигнал |
| 8 | 20 | Элементы обогрева заднего стекла |
| 9 | 20 | Рециркуляционный клапан, омыватель лобового стекла и передних фар |
| 10 | 20 | Резервный предохранитель |
| 11 | 5 | Правый габарит |
| 12 | 10 | Ближний свет правой фары |
| 13 | 10 | Дальний свет правой фары |
| 14 | 10 | Левая противотуманка |
| 15 | 20 | Электроообогрев сиденья переднего пассажира и водителя |
| 16 | 10 | Правый-левый сигналы поворота, аварийка |
| 17 | 7,5 | Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер |
| 18 | 25 | Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112 |
| 19 | 10 | Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов |
| 20 | 7,5 | Задняя фара противотуманных фонарей |
Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.
- Работа программного контролера системы зажигания.
- Регулятор расходомера воздуха, привода спидометра.
- Топливные форсунки.
- Вентилятор охлаждения радиатора.
- Бензонасос.
- Система зажигания.
Как проверить прикуриватель на наличие проблем
В первую очередь нужно визуально осмотреть провода, которые идут к монтажному блоку (через них прикуриватель получает ток от АКБ).
Кроме осмотра, нужно проверить и разъемы соединений – он должны плотно «сидеть»
Бывает так, что они разъединяются.
Отдельное внимание следует обратить и на электрические соединители. Они располагаются приблизительно там же, где находится левая нога пассажира.
Если с проводами есть проблемы, то нужно их заменить (понадобятся новые провода, изолента, канцелярский нож для зачистки изоляции, резиновые перчатки).
Итак, рассмотрены уже две из трех возможных причин поломки. Остается еще одна – сломан сам прикуриватель, а все обеспечивающие его работу системы в порядке (проверять желательно все причины, так как поломок может быть сразу несколько).
- С самого начала следует снять кнопку плоской отверткой (заизолировав изолентой стержень). Там есть специальные «усики», которые ею нужно отогнуть. Кнопка должна после этого хорошо фиксироваться. Если проблема не в кнопке, нужно лезть дальше.
- Снимаем панель возле рычага коробки передач, и получаем доступ к самой панели прикуривателя.
- Берете что-то, чем зацепить ее (в левом верхнем углу), снимаете. Там можно увидеть две вилки, на которые и посажены провода. Их также нужно осмотреть, при необходимости – заменить, все детали прикуривателя также предстоит осмотреть.
- Есть несколько способов для снятия, но лучше использовать тот, который указан в эксплуатационной инструкции. Он надежнее, и, если водитель никогда не чинили подобные неисправности самостоятельно, подойдет лучше.
Разобравшись с тем, почему не работает прикуриватель ВАЗ-2112 и как починить его, можно с уверенностью утверждать, что это не повод обращаться на сервис. Вполне под силу эти операции водителю совершить самому, вооружившись описанием этого процесса.
Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.
Осмотр проводки прикуривателя
Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.
При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.
Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.
Перегорел плавкий предохранитель
Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.
- Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
- Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
- Отсоединяем трехконтактный штекер, идущий к прикуривателю.
- Демонтируем накладку под рычагом ручного тормоза.
- Снимаем чехол рычага КПП.
- Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
- Вытягиваем патрон.
- Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
- Демонтируем гнездо из облицовки для последующего ремонта.
Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.
Предохранитель прикуривателя ВАЗ 2110 – какой и где находится
Для моделей ВАЗ 2110 устанавливаются длинные прикуриватели старых образцов. Номинальные пределы исправных предохранителей для них – около 25 Ампер, что позволяет использовать прикуриватели в качестве розетки с мощностью в 12 вольт.
Предохранители с обозначением номера и мощности в Амперах
Основной блок всего устройства располагается в панели и закрывается защитными крышками, препятствующими попаданию влаги и мусора. Крышку можно найти внизу приборной панели, слева от передних сидений. Под ней находятся главные предохранители машины и несколько плавких вставок. Благодаря такому расположению основное электрооборудование контролируется с помощью консоли.
При затруднении в поисках нужного блока следует рассмотреть схему, практически идентичную для ВАЗ 2110, 2111 и 2112. В ней обозначены ряды предохранителей с плавкими вставками. Элемент для прикуривателя помечается знаком F18 и располагается в нижней линейке. При взгляде на панель нужный предохранитель окажется третьим справа.
Схема расположения элементов на ВАЗ 2110
Где находится блок предохранителей ВАЗ 2112
Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов, для доступа к блоку нажмите на выключатель защелки и опустите блок вниз.
Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112).
Монтажный блок 2110-3722010
Монтажный блок 2110-3722010-01
Монтажный блок 2110-3722010-08
Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:
K1 — реле контроля исправности ламп;
K2 — реле очистителя ветрового стекла;
KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
K4 — реле включения ближнего света фар;
K5 — реле включения дальнего света фар;
K6 — дополнительное реле;
K7 — реле включения обогрева заднего стекла;
K8 — реле задних противотуманных фонарей;
F1-F20 — плавкие предохранители
Замена прикуривателя ВАЗ-2110
Если вы решили заменить прикуриватель, вам придется произвести вышеописанные действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться в его работоспособности. Для этого просто соедините разъемы проводов питания устройства и лампы подсветки с их контактами, включите зажигание и аккуратно утопите вставку в стакан. Подождите немного, пока нагреется спираль. Если вставка «выпрыгнула», значит, устройство рабочее.
Замена прикуривателя ВАЗ-2110 должна выполняться при отсоединенной минусовой клемме АКБ! Для ее осуществления отключите нерабочее устройство от проводов питания. Далее при помощи отвертки нажмите на защелку гнезда прикуривателя с обратной стороны облицовочной панели и толкните стакан вперед. Монтаж нового прикуривателя выполните в обратной последовательности.
Видео с причинами выхода из строя предохранителя
Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.
- Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
- С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.
Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.
АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА
Где находится блок предохранителей
Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.
Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.
Замена предохранителя
Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.
Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.
Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).
Диагностика и замена предохранителя
Схема подключения прикуривателя на ВАЗ «десятого» семейства предусматривает использование защитного элемента, расположенного в салоне автомобиля.
Для восстановления работоспособности оборудования необходимо найти плавкую вставку, проверить ее состояние или произвести замену (в случае повреждения перемычки). Конструкторы ВАЗа предусмотрели использование предохранителей ножевого типа.
Где находится
Предохранитель прикуривателя на ВАЗ-2112 находится в монтажной коробке, установленной в нижней части панели приборов. Для доступа к защитным элементам требуется нажать на пластиковую кнопку, что позволит открыть декоративный щиток. Плавкий элемент, отвечающий за работу прикуривателя и вентилятора системы отопления, расположен на 3-й позиции слева в нижнем ряду вставок. На машинах ВАЗ-2112 не имеется дополнительного плавкого элемента в моторном отсеке, дублирующего защиту салонной распределительной коробки.
Как проверить
Чтобы проверить защитный элемент на машинах с 8- или 16-клапанными моторами, необходимо:
- Захватить специальным пинцетом защитный элемент и вытянуть его из посадочного гнезда.
- Осмотреть деталь, которая оснащается корпусом из прозрачного пластика со специальной контрольной прорезью. Если виден обрыв перемычки, то ток в цепи питания электрических приборов идти не будет. В этом случае требуется поменять предохранитель. Если проводник цел, то потребуется проверить жгуты электропроводки (в этом случае может работать мотор вентилятора «печки» и подсветка перчаточного ящика, за которые будет отвечать тот же защитный элемент). Перед проведением разборки панели приборов проверить цепи тестером.
Где находится и как достать сломавшийся предохранитель на прикуриватель ВАЗ 2110. Рассматриваем наиболее встречаемые неисправности предохранителя и способы их устранения.
Какой предохранитель можно поставить на замену
Завод-изготовитель использует защитный элемент номиналом 25 А, новая деталь должна иметь аналогичные параметры. Запасные вставки расположены в гнездах в верхней части монтажного блока. Если предохранитель требуемого номинала отсутствует, то найдите деталь, рассчитанную на силу тока 10-15 А, которая обеспечит работоспособность вентилятора отопителя, но включать прикуриватель запрещается. Рекомендуется приобрести плавкую вставку на 25 А в ближайшем магазине автомобильных запчастей.
