Исполнительные устройства
Если не открывается только одна из дверей или регулярно возникают отказы в работе – виной тому, скорее всего, неисправность активатора. Все дело в том, что работает он в паре с моторчиком. У последнего иногда горят обмотки или приходят в негодность шестерни, которые заставляют двигаться шток замка. Ремонту этот узел не подлежит – его просто заменяют на исправный.
Также довольно часто проблемы с ЦЗ происходят после замены или отключения аккумулятора. В целом вся запирающая система питается именно от бортовой батареи, по этой причине отсоединять ее нежелательно без веских оснований. Обесточивание приводит к сбоям в работе контроллера, а иногда и к его поломке.
Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения
Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.
На фото ниже показано, как правильно считать предохранители.
Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:
- F1 — Резервное гнездо.
- F2 — 25А — Обогрев заднего стекла, модуль электро-пакета, реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
- F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
- F4 — 10А — Лампа дальнего света левой фары.
- F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
- F6 — 7,5А — Лампа ближнего света левой фары.
- F7 — 7,5А — Лампа ближнего света правой фары.
- F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
- F9 — Резервное гнездо.
- F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
- F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
- F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
- F13 — 15А — Прикуриватель.
- F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
- F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
- F16 — 10А — Гидроагрегат системы ABS, контакт «18».
- F17 — 10А — Противотуманная фара левая сторона.
- F18 — 10А — Противотуманная фара правая сторона.
- F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
- F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
- F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16». Часы и контроллер управления климатической установкой, контакт «14».
- F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
- F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
- F24-F30 — Резервное гнездо.
- F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
- F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.
И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.
Ниже представлена схема распиновки центрального блока кузовной электроники.
Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.
Все эти реле имеют следующие предназначения:
Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.
Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.
Диагностика стартера для определения причины неисправности
Для того чтобы определить, какая именно деталь стартерного механизма Приоры дает сбой, необходимо проверить абсолютно все – проблема может быть даже с предохранителем, который находится далеко от детали. Диагностику проведите в следующем порядке:
- Отключите зажигание, зафиксируйте машину ручным тормозом. Снимите минус с АКБ.
- Достаньте воздушный фильтр и впускной шланг.
- Отключите токопроводящий кабель от детали, который подключен к плюсу АКБ. Для того чтобы снять его, демонтируйте верхнюю шпильку втягивающего реле ключом на 13.
- Поставьте нейтраль на рычаге КПП.
- Понадобится рабочий автомобильный аккумулятор. Если Вы полностью уверены, что АКБ, стоящая в Вашей Приоре, полностью исправна, используйте ее. Кабель с крокодилами подключите к минусовой клемме АКБ, второй конец – к болту на корпусе стартерного узла. Перед этим удостоверьтесь, что место соединения чистое. Если на нем есть пыль и грязь, зачистите его щеткой.
- Второй кабель с крокодилом подсоедините к плюсу аккумулятора, второй его конец – к плюсу на тыльной стороне стартера. Когда Вы все подключите должен сработать щелчок. Он будет означать, что вы все сделали правильно. Если щелчка не будет, нужно на всякий случай проверить массу.
- Отключите отрицательный провод от корпуса и подключите его на нижний винт втягивающего реле. Положительный провод подключите к тыльной части реле. Если щелчок раздался, значит, вышел из строя щеточный узел. Если не раздался, то придется покупать новый стартер – сломалось реле.
- Минусовой провод нужно вновь подключить к корпусу, положительный – к нижнему винту реле. При подключении стартерный узел должен начать вращаться, и Вы услышите характерный шум. Обороты могут подняться до 11 тысяч в минуту. Если обороты слишком низкие, и якорь крутится медленно, проблема заключается в щеточном узле или якоре.
- Если якорь не крутится вообще, проблема в обмотке.
- Наконец, нужно плюс подключить к верхней шпильке вытягивающего реле и замкнуть контакты. Если услышите посторонние звуки, стоит проверить бендикс и редуктор.
Новая Лада: Как открыть капот приоры снаружи видео
Блок предохранителей в моторном отсеке
Блок предохранителей расположен возле аккумуляторной батареи.
Описание
EF1 (30А)
- Обмотка главного реле
- Предохранитель постоянного питания контроллера
- Предохранитель силовой цепи главного реле
EF2
С 2007 года (60А): Цепи всех потребителей, запитываемых от замка зажигания
С 2013 года (40А):
- Блок управления ABS
EF3
С 2007 года (60А): Цепи потребителей, к которым подводится постоянный «+» от аккумуляторной батареи независимо от положения ключа в замке зажигания (плафон освещения салона, прикуриватель, звуковой сигнал, сигналы торможения, контроллер системы дистанционного управления электропакетом)
С 2013 года (40А):
- Блок управления ABS
EF4 (60А)
Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
EF5 (50А)
Цепь питания электроусилителя рулевого управления
EF6 (60А)
Силовая цепь генератора (соединение генератора с аккумуляторной батареей)
Стартер – его устройство и принцип работы
Сам по себе стартер является, по сути, двигателем, приводимым в действие силой электричества. Ему требуется постоянный ток, которым питает его непосредственно аккумуляторная батарея. Основное предназначение данного элемента – раскрутить коленвал до минимальных необходимых оборотов (300). Потому длительность его работы достаточно невелика – не более 15 секунд.
Крайне важно помнить – при неудачном запуске обязательно требуется выдержать паузу перед очередной попыткой. Такая передышка должна быть минимум в два раза дольше, чем время работы стартера
Подобное правило обусловлено тем, что упомянутый ранее узел обязан придать коленвалу сильный крутящий момент, который бы позволил превозмочь:
- силу трения;
- компрессию в цилиндрах.
Во время работы стартеру требуется очень большой ток (до 300-400 ампер) – это провоцирует заметный нагрев проводки.
Игнорирование этого правила в итоге зачастую приводит к перегоранию ее, расплавлению изоляции и последующему короткому замыканию.
Стартер сконструирован так, чтобы его нетрудно было при нужде разобрать и отремонтировать. Благодаря этому владелец авто избавляется от необходимости приобретать при его отказе весь узел целиком – ему достаточно заменить только пришедшие в негодность комплектующие.
Основные элементы стартера следующие:
- магниты постоянные;
- якорь;
- графитовые щетки и держатели их;
- тяговое реле;
- шестерня;
- муфты;
- крышки (задняя и передняя);
- подшипники;
- диодный мостик.
Принцип работы рассматриваемого узла, как и у других электромоторов, строится на взаимодействии поля якоря с магнитами. В свою очередь, реле тяговое отвечает за передвижение муфты с шестеренкой по валу. Таким образом, происходит ввод и вывод его из зацепления с маховиком, а точнее его зубчатым венчиком.
Главный блок предохранителей на Приоре под капотом: назначение элементов
Для начала изучим блок предохранителей, который расположен под капотом Приоры. На блоке установлены предохранители с большим номиналом, что говорит о защите силовых цепей мощного электрооборудования.
Это интересно! Для удобства поиска используйте комбинацию клавиш Ctrl+F на компьютере.
Ниже представлено фото блока с соответствующим наименованием предохранителей.
- Первый F1 на 30А зеленого цвета отвечает за защиту силовой цепи электронной системы ЭБУ, бензонасоса и реле зажигания.
- Второй F2 на 60А синего цвета предназначен для защиты цепи питания электровентилятора системы охлаждения, а также реле зажигания, обогрева заднего стекла и контроллера стеклопакета.
- Третий F3 на 60А синего цвета отвечает за защиту управляющей цепи питания вентилятора охлаждения, а также звуковой сигнал, аварийная сигнализация, замок зажигания, комбинация приборов, освещение салона, STOP-сигнал и прикуриватель.
- Четвертый F4 на 60А синего цвета предназначен для защиты цепи генератора.
- Пятый F5 на 50А красного цвета предназначен для защиты цепи питания электромеханического усилителя руля ЭМУР.
- Шестой F6 на 60А синего цвета предназначен для защиты цепи генератора.
Для проверки пригодности этих предохранителей, их не обязательно извлекать из колодки. Для этого на лицевой части имеются открытые контакты, по которым можно прозвонить элементы, и убедиться в исправности плавкой вставки.
Тонкости замены
Некоторые автовладельцы при замене защитных деталей выбирают элемент с меньшим или большим номиналом. Делать это категорически запрещено. Необходимо выбирать аналогичный элемент, чтобы в дальнейшем с автомобилем не возникало проблем. Ещё одним обязательным и важным моментом является отключение клеммы со знаком «+» от аккумулятора.
Предохранитель, расположенный сбоку, можно демонтировать без использования каких-либо инструментов. Он легко вытаскивается пальцами, достаточно преодолеть сопротивление, которое создаётся подпружиненными контактами. А вот элементы, которые располагаются между другими предохранителями, так просто не достанешь. Для этих целей предусмотрен специальный пинцет. Находится он тут же, в блоке, с правой стороны. После выполнения замены неисправного элемента на исправный, можно подключать клемму и проверять работоспособность печки. Осталось установить защитную крышку и провернуть блокировочные замки.
Никто из нас не застрахован от поломок в дороге. Понятно дело, никто не возит с собой набор запасных элементов. Из этой ситуации есть выход, но применяться он может только в крайних случаях, когда нужно просто доехать до ближайшего населённого пункта, чтобы купить замену неисправному элементу. Понадобится медная проволока, которую необходимо обернуть вокруг контактов плавкой вставки. Такой ремонт носит исключительно временный характер и может быть использован исключительно в крайнем случае.
Мы постарались ответить на все вопросы, которые связаны с заменой предохранителя отопителя в Ладе Приора
Следуйте предоставленным советам, соблюдайте осторожность и не откладывайте на потом ремонт своего авто
Устранение неисправностей электрических цепей
Знать, где находятся предохранители Лада Приора, мало. В случае неисправности нужно уметь найти причину поломки, устранить неисправность и заменить сгоревший плавкий элемент. Чтобы получить доступ к блоку предохранителей, отворачивают защелки, удерживающие крышку. Получив доступ, надо проверить исправность плавкого предохранителя, а также, если он перегорел, выяснить причину неисправности. При этом проверяют защищаемую им цепь, начиная от агрегата или узла и постепенно продвигаясь к источнику питания. Для проверки электрической цепи понадобится обычный мультиметр, или, в некоторых случаях, простая контрольная лампа.
Порядок обнаружения поломки или обрыва следующий: один щуп мультиметра или вывод контрольной лампы закрепляют на «массу» автомобиля. Включают зажигание и прикасаются к клемме проверяемого провода. При отсутствии напряжения смотрят точку входа проводника и производят замер в этом месте. Так, шаг за шагом, выявляют проблемный участок цепи. Далее делают вывод о причине неисправности. Обычно это неконтакт, обрыв проводника и поломка или перегорание детали.
В монтажном блоке Приоры, там, где находится блок предохранителей, размещены и реле, через которые осуществляется коммутирование мощной нагрузки. Применение электромагнитных реле обусловлено необходимостью защиты контактов переключателей от подгорания при включении мощной нагрузки. Иногда причина неисправности заключается в залипании контактов реле или неисправности самой электромагнитной катушки. При такой поломке якорь реле не притягивается электромагнитом, соответственно контакты не замыкаются. Для устранения поломки необходимо заменить неисправные детали.
В случае необходимости сгоревший предохранитель можно заменить кусочком медной проволоки необходимого диаметра. Однако следует помнить, что это лишь временная мера, и при первой же возможности следует установить заводской элемент.
Где находится реле бензонасоса Лада Приора: фото, схема
В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.
Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.
Предохранитель бензонасоса и его функции
Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.
В чем состоит функция бензонасоса?
Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.
Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.
Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.
Принцип работы предохранителя бензонасоса
Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.
Где находится реле бензонасоса Лада Приора
Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.
Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части. Если вы ищете, где находится реле бензонасоса в машине Лада Приора, найти их можно в таких местах автомобиля:
- главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
- второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
- найти дополнительный блок можно слева со стороны пассажира.

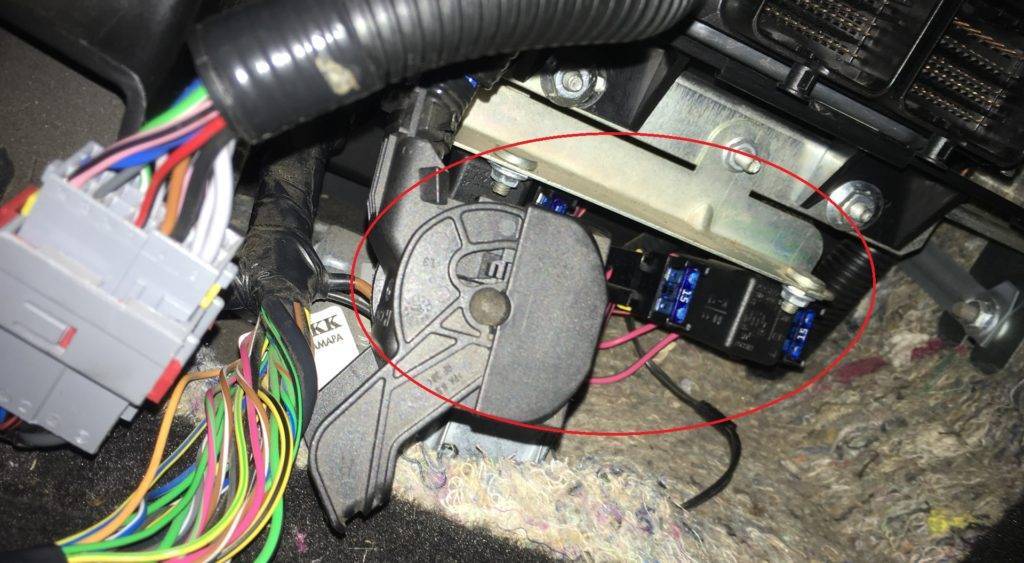

В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
Почему предохранитель бензонасоса выходит из строя
Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:
Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.
Подводя итог, можно отметить несколько важных моментов:
- Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
- Предохранитель обеспечивает защиту электроцепи.
- В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.
Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Как выбрать
Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.
Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.
Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

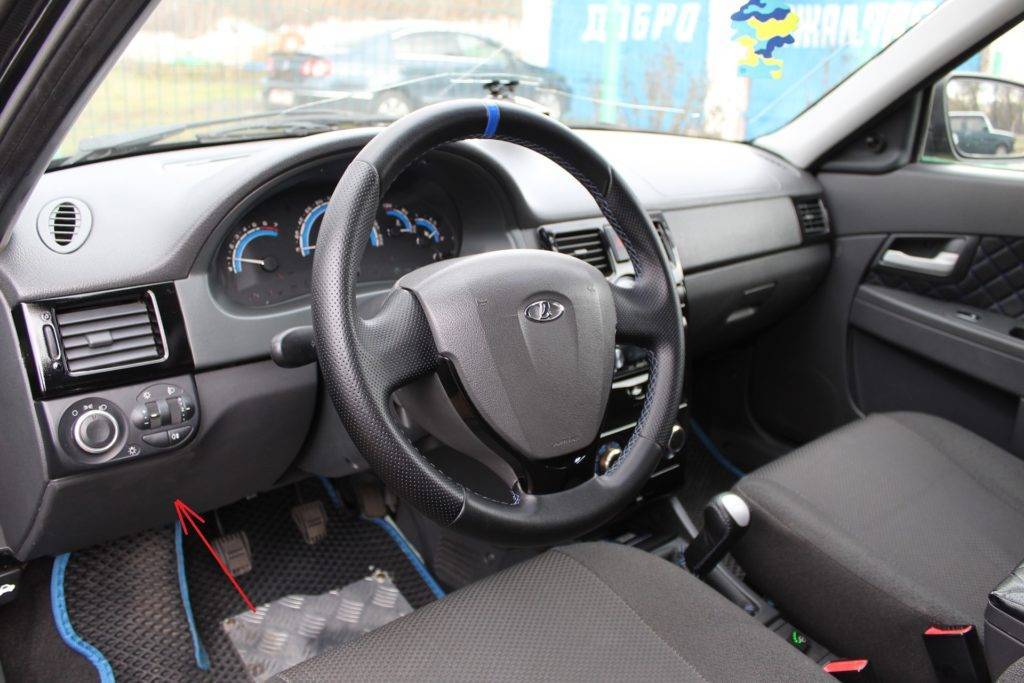

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой — на фото его расположение выделено синей рамкой:
Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:
Сняв крышку, мы видим сам блок:
Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.
За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).
| № предохранителя в монтажном блоке (Приора) | Сила тока, Ампер | Защищаемая цепь |
| F1 | 25 | Электровентилятор системы охлаждения двигателя (Приора) |
| F2 | 25 | Обогрев заднего стекла (Приора) |
| F3 | 10 | Дальний свет (правая сторона) (Приора) |
| F4 | 10 | Дальний свет (левая сторона) (Приора) |
| F5 | 10 | Звуковой сигнал (Приора) |
| F6 | 7.5 | Ближний свет (левая сторона) (Приора) |
| F7 | 7.5 | Ближний свет (правая сторона) (Приора) |
| F8 | 10 | Тревожный сигнал (Приора) |
| F9 | 25 | Вентилятор отопителя (Приора) |
| F10 | 7.5 | Комбинация приборов, освещения салона, стоп сигнал Приоры |
| F11 | 20 | Стеклоочиститель, обогрев заднего стекла Приоры |
| F12 | 10 | Вывод № 15 от приборов (Приора) |
| F13 | 15 | Прикуриватель Приоры |
| F14 | 5 | Габаритный свет (левая сторона), Приора |
| F15 | 5 | Габаритный свет (правая сторона), Приора |
| F16 | 10 | Вывод № 15 системы ABS Приоры |
| F17 | 10 | Приоры левая |
| F18 | 10 | Приоры правая |
| F19 | 15 | Обогрев сидений Приоры |
| F20 | 5 | Блок управления иммобилизатором Приоры |
| F21 | 7.5 | Задний противотуманный свет Приоры |
| F22-30 | — | Резервное место для предохранителей в Приоре |
| F31 | 30 | Блок управления электропакетом автомобиля Приора |
| F32 | — | Резервное место для предохранителя в Приоре |
Расположение реле и предохранителей в монтажном блоке:
1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты
Расположение предохранителей Приоры под капотом
- F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
- F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
- F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
- F4, F6 (60 А) – предохранители силовой цепи генератора;
- F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления
Блок реле и предохранителей кондиционера Halla
- предохранитель цепи питания электровентилятора правого (30 А);
- предохранитель цепи питания электровентилятора левого (30 А).
- реле электровентилятора правого;
- реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
- реле электровентилятора левого;
- предохранитель цепи питания электровентилятора отопителя (40 А);
- предохранитель цепи питания компрессора (15 А);
- реле электровентилятора отопителя;
- реле компрессора.
Блок реле и предохранителей кондиционера Panasonic
- Максимальная скорость вентилятора отопителя
- Правый вентилятор
- Реле последовательного включения вентиляторов (низкая скорость)
- Левый вентилятор
- Предохранитель левого вентилятора (низкая скорость)
- Правый вентилятор
- Вентилятор отопителя
- Компрессор
- Вентилятор отопителя
- Компрессор
Электромагнитное реле
Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.
В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.
Принцип действия реле
При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.
Расположение предохранителей и реле в Приоре
Предохранители и реле в автомобиле Лада Приора находятся в специальном блоке. Так называемом – блоке предохранителей (монтажный блоке) или же в простонародии «черный ящик». В монтажный блок приходят все электрические цепи автомобиля и соединяются с предохранителями.
В Приоре существует несколько блоков предохранителей и реле. В этом разделе речь пойдет о местонахождении всех блоков.
Основной блок предохранителей
Находится под рулевой колонкой автомобиля, добраться до него можно путем поворачивания фиксирующих клипс на 90 гр. Затем потянув дикоротивную крышку на себя вы доберетесь до блока предохранителей и реле.
Дополнительный блок предохранителей и реле
Дополнительный блок предохранителей и реле расположен под центральной консолью в салоне автомобиля добраться до него можно сняв боковую крышку воздуховода ног пассажира или водителя. В основном там расположены реле и предохранителе ЭБУ и бензонасоса.
Блок силовых предохранителей под капотом
Еще один блок предохранителей Лады приоры располагается в подкапотном пространстве. В нем расположились силовые предохранители автомобиля Приора, которые потребляют большое количество электроэнергии. Возле аккумуляторной батареи и блока ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо потянуть крышку блока вверх и она снимется.
Блок предохранителей и реле кондиционера
Как известно Лада Приора является автомобилем с повышенным уровнем комфорта и в некоторых комплектациях Приоры устанавливается климатическая система с кондиционером. Именно в таких автомобилях есть блок предохранителей и реле кондиционера. Он так же расположился в подкапотном пространстве, над блоком ABS. Для того чтобы добраться до предохранителей в данном блоке необходимо отщелкнуть фиксаторы верхней крышки и поднять крышку вверх.
Расположение блока предохранителей в Приоре
Лада Приора строилась с оглядкой на зарубежные аналоги. Поэтому все наработки при проектировании часто пересекаются с иномарками. Не обошло стороной это и монтажный блок предохранителей.
Данный блок размещается под рулевой колонкой в левой части панели. Чтобы до него добраться, необходимо снять пластиковую облицовку.
Существует также дополнительный блок предохранителей и реле. Он отвечает за питание систем ЭБУ. Размещается он под центральной частью торпедо, рядом с ЭБУ двигателя. Для доступа к нему достаточно открутить правую боковую крышку центральной части торпедо.
В зависимости от комплектации, в Lada Priora может быть задействован дополнительный блок предохранителей в подкапотном пространстве. Он размещается под пластиковой крышкой возле аккумулятора.
