Где искать реле стеклоподъемников на ВАЗ-2110

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

1. Фигурной
   крестовой отверткой выкрутите защелку у переднего края панели.
2. Переверните
   плату.
3. Отсоедините
   фишки контактов.
4. Извлеките
   блок наружу.

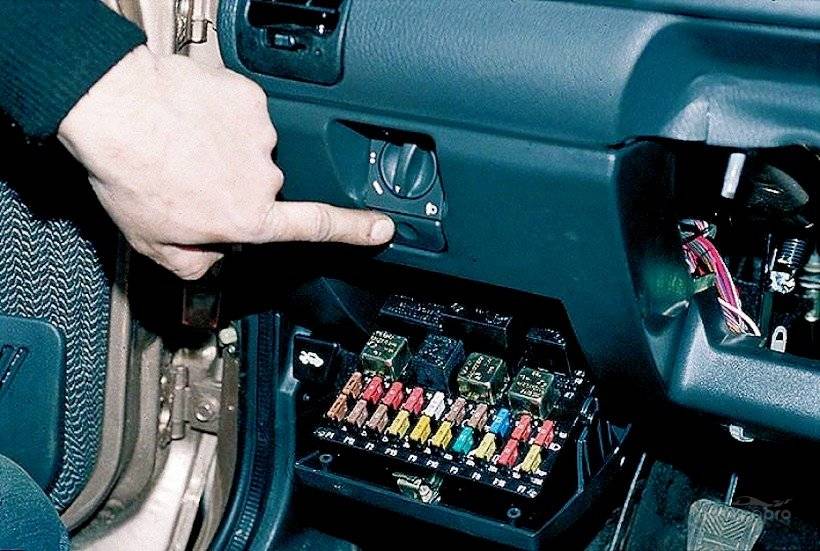

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего “семейства”. Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
“родственных” моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

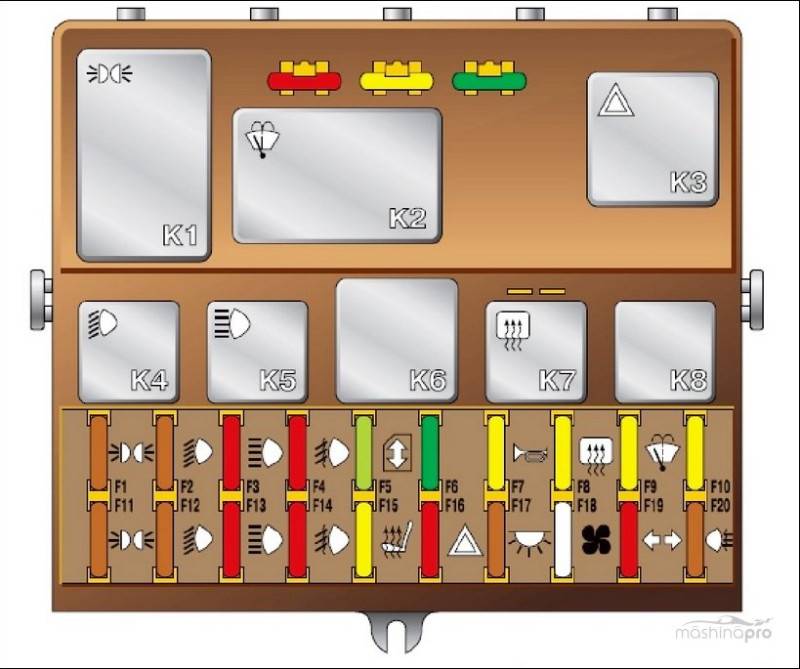

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
“прозвонить” элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

• 15А — Модуль зажигания, контроллер
• 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
• 15А — топливного насоса, предохранитель бензонасоса , форсунки
• Реле электро вентилятора
• Реле бензонасоса
• Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

• Блок управления центральным замком
• Блок иммобилизатора
• Реле включения задних противотуманных фонарей.

Это интересно: Как проверить генератор на ваз

За что отвечают реле блока предохранителей ВАЗ 2110

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя различных узлов и элементов, вплоть до выхода из строя монтажных дорожек в блоке предохранителей и вплоть до возгорания автомобиля.

Ваз 2110 блок предохранителей и реле

Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

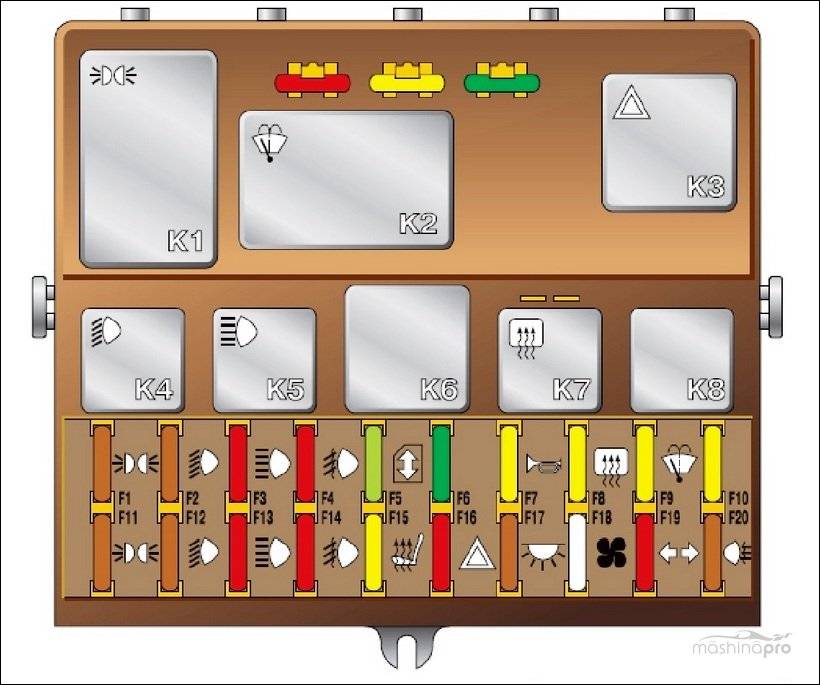

Схема блока предохранителей Ваз 2110

Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.

Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Электросхема соединений монтажного блока Ваз 2110 реле и предохранителей

Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины

Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Это интересно: Как снять и заменить бензонасос на Нива Шевроле — фото и видео

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Блок реле и предохранителей ВАЗ 2110 2111 2112

Один из блоков реле и предохранителей автомобиля Ваз 2110, Ваз 2111, Ваз 2112, расположен с левой стороны от рулевой колонки в панели приборов.

• K1 — реле контроля исправности ламп;
• K2 — реле очистителя ветрового стекла;
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;
• K4 — реле включения ближнего света фар;
• K5 — реле включения дальнего света фар;
• K6 — дополнительное реле;
• K7 — реле включения обогрева заднего стекла;
• K8 — резервное реле;
• F1-F20 — плавкие предохранители

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Дополнительные реле и предохранители расположены в салоне с правой стороны панели приборов за боковой облицовкой прикрепленной двумя шурупами.

1. модуль зажигания, контроллер;
2. клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха;
3. реле топливного насоса, предохранитель бензонасоса ваз 2110, ваз 2112, ваз 2111, форсунки. Дополнительные реле:
4. реле электровентилятора;
5. реле бензонасоса ваз 2110, ваз 2111, ваз 2112;
6. главное реле (реле зажигания)

Реле задних ПТФ ВАЗ 2110 где находится

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Реле задних ПТФ ВАЗ 2110 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

сделайте пожалуйста видео об установке сигнализации. Буду очень благодарен

27.10.2017 – 13:36 Павел Голиков

такой прикол, глубокой осенью стоял К 700. сам завелся, охрана заглушила вся проводка сгорела от генератора до АКБ. весной заменили проводку на новую, с четверга на пятницу сам завелся у дома тракториста, он заглушил и все тоже самое проводка сгорела. жгут ни к чему не касался нет потертостей как был в гофре так и сгорел. провода горели силовые от генератора до акб ну и походу что рядом зацепили тоже сгорели. генератор целый мост не замкнутый. и массу тракторист говорит выключал.

13.10.2017 – 21:11 Юрий Жижко

А у нас некоторые крутые автоэлектрики на автобусы, подключают на линию стоп сигналов ещё и задние противотуманные фонари.

Хотел узнать кто занимается ремонтом авто , после аварии ford kuga 2011 когда , нет радиатора , кнопка отключения подачи топлива сработала , можно ли втопить эту кнопку и пробовать заводить , мне сообщили что он работает как предохранитель который замыкает и размыкает цепь и если не правельно что то случайно сделать цепь можно разомкнуть навсегда и придется разбирать пол тачки и обходить этот электроный предохранитель

12.09.2017 – 13:20 Dmitrienko. 0144P Дмитриенко

здравствуйте подскажите пожалуйста, машина 2115 хотелось бы сделать подсветку поликов, чтоб отдельно с каждой двери работали где искать выходы с концевиков дверей.

15.08.2017 – 14:21 Dmitrienko. 0144P Дмитриенко

здравствуйте подскажите пожалуйста, машина 2115 хотелось бы сделать подсветку поликов, чтоб отдельно с каждой двери работали где искать выходы с концевиков дверей.

26.07.2017 – 01:31 Dmitrienko. 0144P Дмитриенко

спасибо за совет, буду экспериментировать. думаю получится. хочу использовать микро реле для управления .

13.07.2017 – 00:34 муслим чечиев

ролик, как всегда, полезный и поучительный

09.07.2017 – 16:07 Сергей Локтев

Спасибо за видео по незнанию подумал, что сломалась кнопка, так как тоже не фиксировалось. а тут оно вот что

17.06.2017 – 16:14 Дмитрий Кузнецов

добрый день купил ваз 2110 не работоют стеклопод и центр замок все провода отсутствуют но привода стоят когдато были и ктото их убрал хочу востановить в схемах неочень понимаю как сделать куда подключать кнопки есть между сидений отчего плесать спасибо

20.05.2017 – 18:02 Дмитрий Кузнецов

у меня в десятки стоит одна маленькая на гоборит с зади

05.05.2017 – 00:45 Денис Азаркин

Очень интересно Не подскажите, где такие плакаты приобрести?

01.05.2017 – 01:30 Евгений Фамилия

большое спасибо, что про релле ресказали, я думал кнопка подклиниает

31.03.2017 – 19:34 Андрей Кабанов

Здравствуйте. А подскажите пожалуйста, где можно подсмотреть ваш перечень исправности электрооборудования.

27.03.2017 – 17:05 Магомед магомедов

подскажите пожалуста почему у меня поворотники мгают быстро ? все лампочки горят

11.03.2017 – 17:53 Сергей Федоров

а снимите пожалуйста видео как провести передние птф на ваз 2109, буду очень признателен.

19.02.2017 – 20:02 Артём Гумаров

с меня лайк.. и подписка

Советы по тюнингу автомобилей ВАЗ и не только .

Для того что бы нам определиться с тем, что будет обеспечивать альтернативное питание стеклоподъемников. Изучим штатную принципиальную электрическую схему работы стеклоподъемников (рис 1).

Из нее видно что питание обеспечивается только после включения замка зажигания и срабатывания дополнительного реле К6 (на данной схеме не укзано) и реле стеклоподъемников (позиция 11) которые через свои контакты и предохранитель F5 (30А) питают стеклоподъемники. Питание стеклоподъемников обеспечим через цепь прикуривателя. Для этого лучше всего демонтировать нижнюю пластиковую левую панель у пола в ногах пассажира и в разьем контакта прикуривателя присоеденить провод. Присоединение произвести с проводом красно синего цвета — это «+» контакт. (соединение с данным проводом на схеме показано проводом черного цвета)

Это интересно: Какой лучше карбюратор на УАЗ двигатель 417

Далее данный провод протянув в пластиковом коробе между пердних сидений подвести к колодкам кнопок стеклоподъемников и соеденить с бело черным проводом. (общий + для всех 4 стеклоподъемников) При этом из монтажного блока удалить предохранитель F5 для ограничения тока через него на остальные системы энергопотребления. То есть не допустить алтернативное питание потребителей бортовой сети, также как и стеклоподъемников через питание прикуривателя. При этом предохранитель прикуривателя следует заменить с 15 А на 30 А, так как номинал для предохранителя стеклоподъемников выше чем у прикуривателя.

Некоторые заблуждения. Перемычка в колодке реле стеклоподъемников ничего не даст для их независимой работы. Так как до данного реле еще стоит дополнительное реле К6 которое ограничивает питание на реле стеклоподъемников. А вот перемычку в реле К6 для подачи напряжения на реле стеклоподъемников ставить запрещается, так как оно питает не только стеклоподъемники но и другие системы.

После данной доработки стеклоподъемники будут работать непосредственно от аккумуляторной батареи автомобиля и для их активации не потребуется включать зажигание автомобиля.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

Замечали наверное, что почти на всех иномарках кнопки электростеклоподъемников дублируются на каждой двери автомобиля. Что бы подключить дополнительные кнопки ЭСП в двери нужно протянуть дополнительно по три провода в каждую дверь .

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

1. 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
2. Клеммы папа большие 2 шт.
3. Мама большие 2шт.
4. Мама маленькая 7шт
5. Земля 1шт.
6. Кнопка стеклоподъемников 1 шт.
7. Установочный стакан кнопки 1шт.
8. Разъем кнопки стеклоподъемников 1шт.
9. Провод диаметр 0.75 4 мет.
10. Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери. то врезка в жгут для доп. кнопки будет выглядеть такСмысл такой, что в каждую дверь нам надо протянуть 3 провода :

1. Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
2. +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
3. Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

1. Красный +12В
2. Черный массу
3. Белый подсветку
4. Черный с серого провода фишки
5. Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП. Делаем по схеме:

1. Красный +12В в гнездо 2
2. Черный масса — в гнездо 5
3. Белый подсветка — в гнездо 4
4. Черный провод с серого провода фишки — в гнездо 6
5. Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7. Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

1. Черный провод шел на серый фишки мотора ЭСП
2. Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Можно использовать кнопку от Калины. она красивее и чуть дороже чем от ВАЗ 2110.

Электросхемы автомобилей Ваз 2110, Ваз 2111, Ваз 2112, ремонт

Блок предохранителей ВАЗ 2106

Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под панелью приборов. Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.

Рассмотрены автомобили ВАЗ 2106 с двигателями 21011, 2103, 2106

Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы

Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя

Левые фары (дальний свет) и контрольная лампа включения дальнего света

Правые фары (дальний свет)

Левые фары (ближний свет)

Правые фары (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света

Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла

Регулятор напряжения. Обмотка возбуждения генератора

Элемент обогрева заднего стекла

Электродвигатель вентилятора системы охлаждения двигателя

Указатели поворота в режиме аварийной сигнализации

Замена реле

Замена реле стеклоочистителя (PC514)

Реле стеклоочистителя располо­жено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы.

Для выполнения работы потребуются два пластмассовых держателя обивки.

1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

2. Отсоединяем колодку прово­дов реле от жгута. Разъем находит­ся снизу панели приборов

Крестовой отверткой отвора­чиваем два самореза и снимаем реле

Установка выполняется в обратной последо­вательности. Обивку боковины зак­репляем новыми держателями.

Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)

Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназна­чено для получения прерывистого светового сигнала указателей пово­рота как в режиме аварийной сиг­нализации, так и в режиме указа­ния поворота и контроля исправ­ности ламп указателей поворота. При перегорании лампы, реле уд­ваивает частоту мигания.

1. Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).

2. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечни­ки двух «массовых» проводов.

Отсоединяем от реле колодку проводов

Установка всех снятых деталей выполняется в обратной последо­вательности.

Замена реле включения света фар (90.3747-10 или 113.3747-10)

Два реле включения ближнего и дальнего света установлены в мо­торном отсеке на верхней части правого брызговика.

Крестовой отверткой отвора­чиваем саморез крепления и сни­маем реле. Под кронштейном креп­ления реле дальнего света находится наконечник массового «провода».

А — реле включения дальнего све­та, Б — реле включения ближнего света.

Пометив или запомнив распо­ложение проводов, отсоединяем их от выводов реле. Для удобства мож­но последовательно отсоединяя про­вода, сразу подключать их к исправ­ному реле.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
4. Демонтируем накладку под рычагом ручного тормоза.
5. Снимаем чехол рычага КПП.
6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытягиваем патрон.
8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Причины перегорания предохранителя

На Ваз 2110 предохранители плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Источники

• https://mobile-dvr.ru/diagnostika-i-remont/gde-nakhoditsya-rele-zazhiganiya-na-vaz-2110.html
• https://ladafakt.ru/blok-predohranitelej-vaz-2110-inzhektor-8-klapanov.html
• https://Vaz-Russia.com/remont-vaz-2110/shema-predohraniteley-na-vaz-2110.html
• https://remont-kwartirr.ru/blok-predohranitelei-vaz-2110-2111-2112.html
• https://NaDomkrat.ru/ustroistvo-avtomobiley/shema-bloka-predohranitelej-vaz-2110
• https://KraiAvto.ru/vaz-2110/vaz-2110-montazhnyj-blok-predohranitelej-shema/
• https://ladamaster.com/blok-predokhraniteley-vaz-2110-inzhektor-8-k
• https://ovaze.ru/444-blok-predohranitelej-vaz-2110.html
• http://automas.ru/vaz/2110/raspolozhenie-predoxranitelej-na-sxeme-dlya-vaz-2110-2111-2112/
• https://kodobd.ru/predohraniteli-i-rele-vaz-2110/
• https://luxvaz.ru/vaz-2110/253-shema-predohraniteley.html
• https://e-motors96.ru/vaz-2101-2115/shema-predohranitelej-na-vaz-2110-osobennosti-kazhdogo-iz-elementov.html
