Замена коленвала на скутере

Восстановление коленвала

Ввиду того что в последнее время преобладающее большинство людей стало засматриваться в сторону китайских скутеров, их количество увеличилось. Как известно, качество не на высшем уровне, но вполне приемлемо для беспроблемной эксплуатации в течение 2-3 лет а то и больше. Про фабричные скутера писать не хочется, так как качество у них высокое (держат марку) но не у всех.

В общем, эта статья предназначена для всех скутеристов без исключения и не имеет четких границ в марке и годе выпуска скутера. Рассматривать будем КШМ – кривошипно-шатунный механизм 2-тактного двигателя.

Краткая справка: КШМ предназначен для преобразования возвратно-поступательной энергии во вращательную. Иными словами, коленвал. Этот узел по конструкции не очень сложен, но требует очень точной развесовки и грамотной установки. Также для нормальной работы необходимы определённые условия.

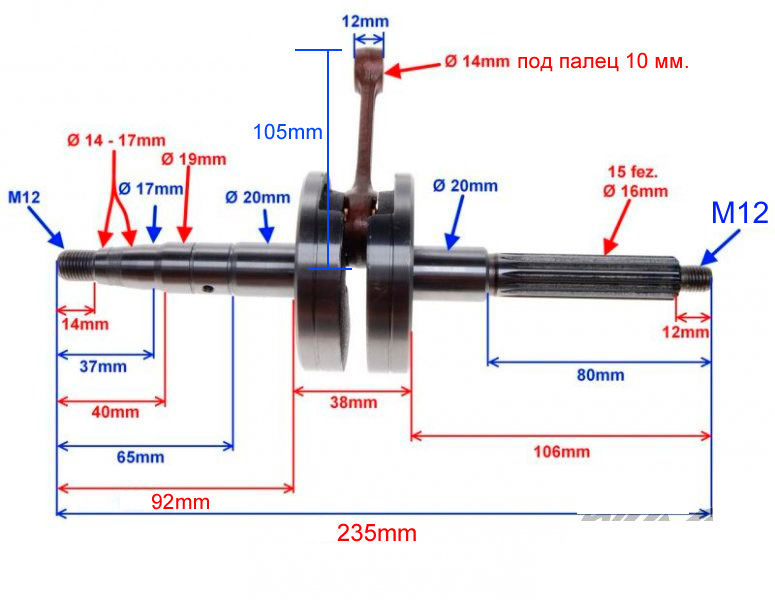

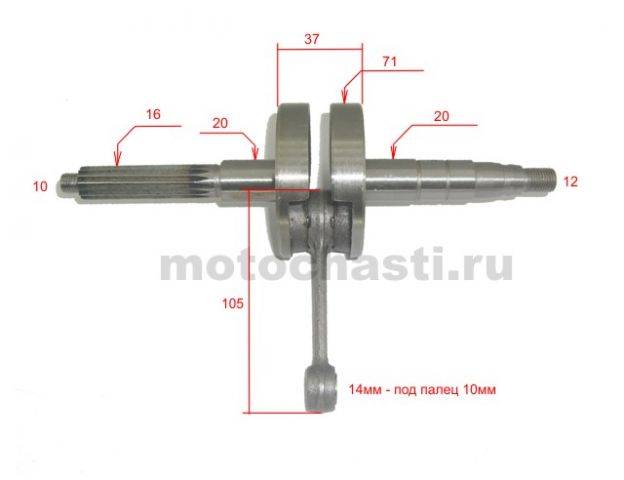

Конструкция коленвала

схожа у всех скутеров. Я затронул китайцев, потому что материал – сырье для коленвала у них не соответствует никаким нормам качества. Естественно, есть и нормальные, но, как правило, ставятся на хорошие китайские скутеры и выходят из строя очень редко. У меня был случай — принесли на ремонт мотор AF34Е, снятый со скутера. Сказали, заводится очень трудно, тянет так себе, перегревается и жрёт топливо немерено. После 1-2 минутной диагностики выяснилось, что коренные мертвые в хлам. Сказал прийти через 2-3 дня. Каково же было моё удивление, когда я разобрал мотор…. Кореные стояли с Даэлима (56-20-12) , они были в чётком состоянии. Но китайское, самостоятельно установленноеколено выдало себя сразу. Посадочное место подшипника на коленвале со стороны вариатора было разбито настолько, что коленвал ходил вверх вниз больше чем на 1 мм. Это очень критическая ситуация. Подшипники пришлось выпрессовывать съемником. А на колено надевались так легко, что усилий вообще прилагать не нужно было. В общем, ситуация плохая, и пришлось поискать замену колена и прибегнуть к анализу посадочных мест подшипников.

Технология демонтажа коленвала

Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:

1. Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
2. Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
3. Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.

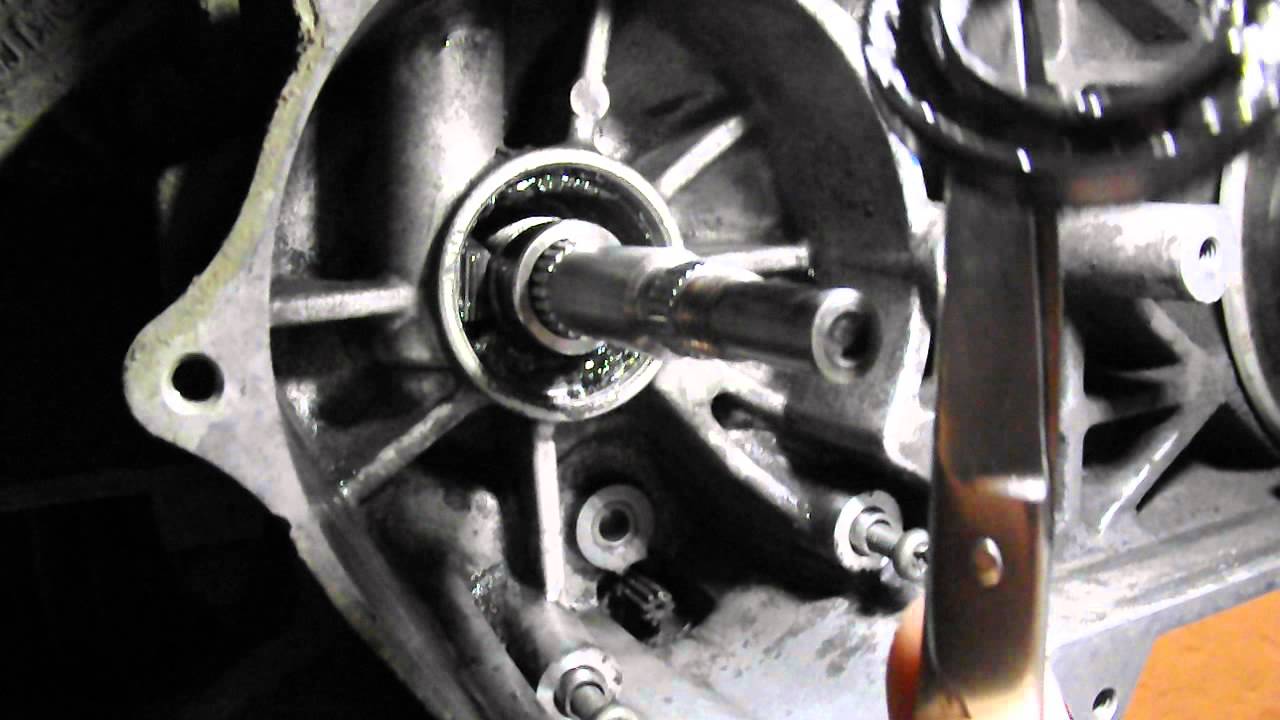

4. Снять с коленвала подшипники, используя специальный съемник.

Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.

Основные причины замены

Каждый двигатель имеет в своей комплектации коленчатый вал. Он двигает поршень, а также способствует движению заднего колеса. Коленчатый вал состоит из двух дисков, соединение которых обеспечивается шатунной шейкой. Роль дисков аналогична задачам маховиков: предоставлять равномерное движение этой детали в необходимом направлении. По центру дисков входят полуоси с подшипниками. Эти подшипники обеспечивают вращение коленвала. За счет концов вала передается вращательное движение непосредственно на трансмиссию скутера и генератор. И так, перечислим основные причины снятия и замены коленчатого вала:

• Тюнинг. Любители скорости, которые жаждут выжать из скутера максимум, устанавливают тюнинговые коленвалы.
• Снятие коленчатого вала необходимо чтобы провести замену сальников коленчатого вала скутера. Также зачастую заменяют и подшипники вращающие вал;
• Шум в двигателе, вибрация, упадок динамичности.

Если в вашем распоряжении есть гараж и необходимый набор инструментов, то снятие коленвала для вас не будет проблемой. В первую очередь, из инструментов у вас должны быть специальные съемники. Чтобы снять коленвал, сначала снимаем сам мотор: отсоединяем все крепления, шланги и провода, а также ЦПГ.

Снимаем коленчатый вал

Коленчатый вал расположен между двумя половинами мотора. «Раскалываем» двигатель, тем самым отделяя те самые две половины. После этого есть возможность извлечь коленвал. Делается в такой последовательности:

1. Ветошью заворачиваем поверхность шатуна, чтобы избежать его повреждения.
2. Откручиваем болтовые соединения, за счет которых держатся половинки блоков.
3. Не составит труда отделить половинки блока, если подшипники изношенные.
4. Если отделить половинки проблематично, используют специальный съемник.

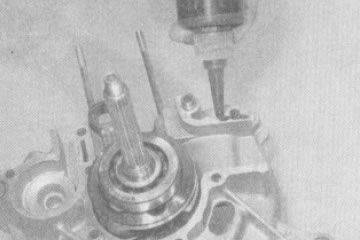

Снятие подшипников осуществляется путем их нагрева, или обратно с помощью специального съемника. Сальники извлекаются путем выбивания подходящей по размеру насадкой торцевого ключа. Выбивать нужно аккуратно, главное не переусердствовать.

Установка поршня

Вставляем в любую бобышку поршневого пальца стопорное кольцо. Кольцо удобней всего вставлять маленькими круглогубцами. После установки проверяем насколько хорошо и плотно легло стопорное кольцо.

1. Если стопорное кольцо легло не всей поверхностью, а только не большой ее частью — замените на новое
2. Если стопорное кольцо в канавке лежит не плотно и болтается — немного разогните его

Смазываем чистым моторным маслом подшипник нижней и верхней головки шатуна и бобышки поршневого пальца. Одеваем поршень на шатун ориентируя его меткой «IN» к впускному каналу, если на поршне вместо метки «IN» «стрелка» — ориентируйте стрелку на выпускной канал.  Вставляем поршневой палец в бобышку — ориентируем поршень на шатуне так, чтобы палец попал в шатун — устанавливаем палец до упора в стопорное кольцо и фиксируем его от выпадания вторым стопорным кольцом.

Устанавливаем на шпильки направляющие втулки цилиндра, одеваем прокладку. Прокладку желательно посадить на герметик, только без фанатизма.

Снимаем коленчатый вал

Коленчатый вал расположен между двумя половинами мотора. «Раскалываем» двигатель, тем самым отделяя те самые две половины. После этого есть возможность извлечь коленвал. Делается в такой последовательности:

1. Ветошью заворачиваем поверхность шатуна, чтобы избежать его повреждения.
2. Откручиваем болтовые соединения, за счет которых держатся половинки блоков.
3. Не составит труда отделить половинки блока, если подшипники изношенные.
4. Если отделить половинки проблематично, используют специальный съемник.

Снятие подшипников осуществляется путем их нагрева, или обратно с помощью специального съемника. Сальники извлекаются путем выбивания подходящей по размеру насадкой торцевого ключа. Выбивать нужно аккуратно, главное не переусердствовать.

Фотоотчет: Обслуживание кикстартера китайского скутера 139QMB (50-80CC)

Пока скутер еще новенький и на деталях кикстартера остается заводская смазка — кикстартер работает исправно: легко и без проскальзований проворачивает двигатель, не скрипит и самое главное — после запуска всегда возвращается на свое место, а не висит соплей.

А как только заводская смазка кончится, детали кикстартера прикипают друг к другу и тут начинаются проблемы: то скрипит, то проскакивает, то на место не возвращается. Думаю такая ситуация знакома многим владельцам китайских скутеров в особенности скутеров оснащаемых двигателями серии 139QMB.

Чтобы избежать подобной ситуации — не реже одного раза в сезон разбирайте кикстартер и смазывайте его детали. Разборка и смазка времени много не занимает, особо сложно там тоже ничего нет, поэтому не ленитесь и вовремя обслуживайте свой и скутер и все технические проблемы будут обходить вас стороной.

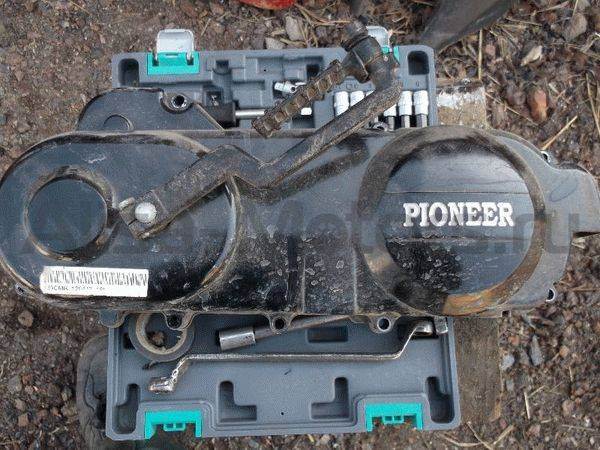

Чтобы разобрать и смазать механизм нужно сначала снять крышку вариатора

Потом открутить болтик на заводном рычаге, вытянуть его из рычага и потом только снять сам рычаг

Вал, который нам нужен фиксируется стопорным кольцом. Снимаем кольцо специальным съемником для стопорных колец или мучаемся и снимаем его при помощи пары гвоздей и такой-то матери…

Под кольцом стоит упорная шайба — это очень важный девайс! При разборке не теряйте ее!

Вынимаем из крышки «грибок»

Вынимаем вал с пружиной

Тем места, которыми детали контактировали с крышкой вариатора перед обратной сборкой тщательно отмываем и смазываем. Смазку можно использовать любую, но лучше использовать медную пасту. Если таковой у вас нет — мажьте обычным литолом.

Наносим смазку сначала на вал

Вставляем вал в крышку, заводим пружину

Переворачиваем крышку, укладываем на вал упорную шайбу и фиксируем вал стопорным кольцом

Смазываем ось «грибка»

Отводим зубчатый сектор вала таким образом, чтобы заваренный зуб зашел за «грибок»

Вставляем в крышку «грибок» следя при этом, чтобы его пружинная скоба зашла между двух уступов

На этом наше обслуживание заканчивается. Осталось только установить обратно крышку и одеть на вал заводной рычаг.

Коренной подшипник коленвала – конструкция

Одна из главных частей коленвала, как бы это странно ни звучало, это подшипник. Он представляет собой сборочный узел, и, соответственно, является основной частью опоры. Также он выполняет одну из таких главных функций, как вращение. Подшипники воспринимают на себя всю нагрузку и передают её дальше по подвижному узлу коленвала. Они бывают разных видов, все зависит от специфики употребления подшипника. В данный момент мы разбираем автомобильный вариант, поэтому они бывают двух видов – качения и скольжения.

Как правило, автомобильный вариант имеет вид кольца, по всему периметру которого расположены желоба, или, как их называют в простонародье, дорожки качения. Именно по ним во время работы происходит качение тела. Если же разобрать принцип работы подшипника скольжения, то в нем трение происходит во время скольжения поверхностей. Внешне он выглядит как гладкий корпус с цилиндрическим отверстием.

Технология демонтажа коленвала

Разборка двигателя для снятия коленвала предусматривает следующую последовательность действий:

1. Обвернуть шатун двигателя с помощью ветоши, чтобы защитить деталь от случайного повреждения.
2. Открутить винты крепления крышки с помощью гаечного ключа соответствующего размера. В случае шпилечного соединения вместо винтов нужно открутить гайки, при этом шпильки выкручивать из корпуса не обязательно.
3. Снять крышку корпуса двигателя. Если крышка снимается с трудом, нужно использовать съемник. Съемник представляет собой планку с тремя отверстиями. В центральное отверстие продевается полуось коленвала, а 2 других имеют резьбу, в которую вкручиваются винты, которые затем входят в посадочные отверстия на корпусе двигателя.
4. Снять с коленвала подшипники, используя специальный съемник.

Перед началом выполнения демонтажных работ нужно слить из корпуса двигателя машинное масло и протереть загрязненные детали ветошью. После снятия демонтированный коленчатый вал нужно промыть керосином, тщательно протереть и просушить.

Проверка износа нижней головки шатуна скутера

При любом ремонте, связанном с заменой ЦПГ скутера обязательно надо проконтролировать состояние коленвала, особенно если обнаружен люфт в верхней головки шатуна. Для этого необходимо сначала промыть нижнюю головку шатуна с помощью аэрозоли — промывки карбюратора. Далее, возьмём шатун пальцами ровно так, как показано на рисунке. Сжимать шатун не следует, наоборот, держать надо совсем с незначительным усилием. Покачав шатун вправо-влево мы обнаруживаем горизонтальный люфт. Это нормально. Далее, уперев шатун сначала влево, затем вправо, выбираем среднее положение, когда шатун точно не касается щёчек.

Удерживая его в таком положении, аккуратнейшим образом делаем движения вверх-вниз на уровне чувствительности подушечек пальцев. Ещё раз подчёркиваем: надо не ошибиться, приняв за вертикальный люфт удары о боковые щёчки, для этого несколько раз в процессе покачиваем шатун вправо-влево до упора с тем, что бы убедиться, что он находится в строго центральном положении относительно щёчек коленвала. Критерием износа является не величина люфта, если нам удалось таковой обнаружить, а сам факт его наличия. Коленвал с изношенными головками шатуна при движении поршня вверх-вниз будет испытывать ударные нагрузки, износ будет прогрессировать по экспоненте. При наличии вертикального люфта коленвал однозначно подлежит замене. Так же, скорее всего, подлежат замене и сальники и коренные подшипники скутера. Особенно это актуально, если причиной преждевременного износа поршневой являлась езда без воздушного фильтра или с непропитанным фильтром, что для скутера равносильно.

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.

Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).

Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.

Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье: Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.

Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.

Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.

Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).

Вставляем второе стопорное кольцо.

Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.

Смазываем маслом кольца, старайтесь не накапать на прокладку.

Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.

Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.

При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.

После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.

После того, как кольца полностью зашли в цилиндр — можно снимать хомут.

Заталкиваем цилиндр до упора.

Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.

Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.

Установите головку цилиндра на место правильно ее ориентируя.

Накручиваем шайбы и гайки на шпильки.

Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.

После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

Как правильно установить кольца на поршень двухтактного скутера

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое.

В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца

Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее

При этом не нужно их растягивать и выгибать

Эти манипуляции нужно проводить аккуратно

При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно нужно засунуть тряпку, чтобы туда ненароком что-либо не попало, коленвал с подшипниками нам еще нужны.

При установке поршневого пальца, обратите внимание на состояние сепаратора (подшипника), возможно его нужно заменить. Перед установкой поршневого пальца, установите стопорное кольцо с одной стороны до установки поршня (обычно с той стороны, где вам неудобно будет вдеть палец и второе стопорное кольцо)

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок

Затем поставьте палец с подшипником и второе стопорное кольцо, при фиксации в канавке оно издаст определенный щелчок.

Вот и все, теперь одевайте цилиндр, не поршень (не забыв проверить состояние прокладок и смазав поршень и стенки цилиндра моторным маслом), головку цилиндра и затягивайте болты поочередно в крестовом порядке.

Вы также можете ознакомиться с другими статьями на тему:

Установка поршневых колец

Вынимаем из коробки комплект поршневых колец. Комплект поршневых колец для китайского четырехтактного скутера обычно состоит из пяти позиций. Три из которых — единое сборное маслосъемное кольцо, два остальных: верхнее и нижнее компрессионное.

Обычный комплект поршневых колец выглядит примерно так

Или так

Аккуратно, идеально чистыми руками распаковываем комплект

В комплекте вы найдете два самых тонких кольца и одно толстое гофрированное кольцо (экспандер) — это будет сборное маслосъемное кольцо, которое нужно установить на поршень в первую очередь

Ставим в самую нижнею канавку поршня экспандер

В туже канавку ставим тонкие маслосъемные кольца — одно под экспандер, второе поверх экспандера

Отыскиваем в комплекте нижнее и верхнее компрессионное кольцо и устанавливаем их соответственно в среднею и верхнею канавку поршня — метками на боковой поверхности к головке блока цилиндров (ГБЦ). Нижнее компрессионное кольцо отличается от верхнего цветом (не всегда) и формой рабочей кромки (всегда). В большинстве комплектов нижнее компрессионное кольцо окрашено в черный цвет, а его рабочая кромка имеет небольшой скос.

Метки

Верхнее компрессионное кольцо в подавляющем большинстве комплектов поршневых колец имеет равномерный светлый цвет. Но это в большинстве случаев, а на практике бывает так, что в комплекте попадаются верхние компрессионные кольца имеющие черный или даже красный цвет

По-большому счету — цвет нам не особо важен, нам важно другое: у верхнего компрессионного кольца рабочая кромка имеет по бокам небольшие скругление (фаски), а рабочая поверхность кромки верхнего компрессионного кольца покрыта блестящим защитным покрытием

Например в этом комплекте оба компрессионных кольца имеют черный цвет. Но у верхнего компрессионного кольца рабочая поверхность покрыта слоем защитного покрытия, а на кромках рабочей поверхности сняты небольшие фаски.

У нижнего компрессионного кольца рабочая поверхность матовая, а рабочая кромка скошена под небольшим углом. На фото все эти моменты неплохо видно.

В этом комплекте компрессионные кольца имеют красный и черный цвет. Как и в первом случае — верхнее компрессионное кольцо имеет фаски на рабочей кромке и защитное покрытие, а нижнее имеет скошенную под углом матовую рабочую кромку.

На классических комплектах поршневых колец — верхнее компрессионное кольцо имеет светлый цвет и скругление рабочей кромки. Нижнее — темный цвет и рабочею кромку скошенную под небольшим углом.

Во время установки поршневых колец не забываем про метки. Метки на кольцах после установки на поршень должны быть ориентированы к головке блока цилиндров (ГБЦ).

Установка фаз газораспределения ч2 (по-колхозному — зажигания)

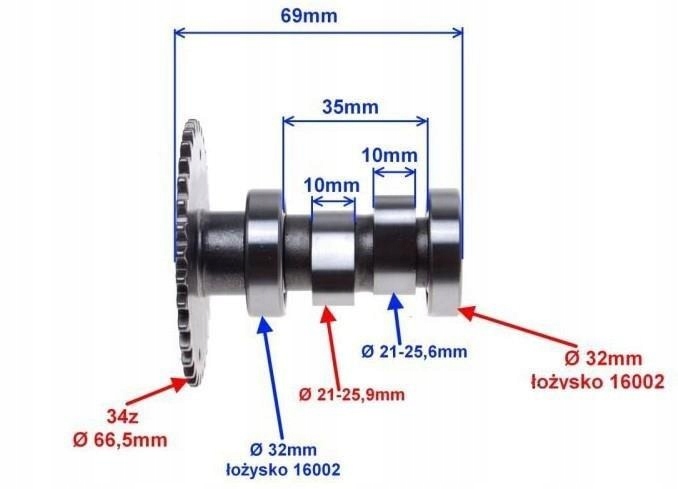

Не сбивая поршня с ВМТ — ориентируем распределительный вал так, чтобы большое отверстие и риски на его звездочке стали как показано на фото и с одновременным одеванием цепи устанавливаем распределительный вал в постель.

В идеале — риски на звездочке должны стать строго параллельно плоскости разъема крышки клапанов. На практике к сожалению такой точности добиться сложно. И связано это в основном с растяжением цепи ГРМ. И с этим ничего не поделаешь — либо менять цепь ГРМ на новую либо ловить фазу перекидкой зубьев, но этот метод установки фаз газораспределения лично для меня не приемлем.

Установка фаз газораспределения ч1 (по-колхозному — зажигания)

Задвигаем цилиндр до упора в картер и ставим поршень в верхнею мертвую точку (ВМТ). В ВМТ поршень лучше всего ставить с помощью индикатора ну или на худой конец визуально/на ощупь. Можно выставить поршень и по специальной метке на роторе генератора, но я уже не раз сталкивался с тем, что метки на некоторых двигателях выбиты неправильно и ими во избежании неприятностей советую пользоваться только в крайнем случае, например, когда ГБЦ не снята, а вам нужно отрегулировать клапана.

Вставляем в цилиндр направляющие втулки ГБЦ, нижнею направляющею цепи ГРМ, обезжириваем поверхность и устанавливаем прокладку.

Устанавливаем головку блока цилиндров, вставляем направляющие втулки постели клапанов.

Теория бюджетного тюнинга скутера

Раздел: Тюнинг скутера

Производительность скутера можно увеличить. Это факт. Причем сделать это можно весьма при небольших затратах и при определенных навыках. Сейчас речь пойдет о бюджетном тюнинге,  без замены узлов двигателя, без значительных капиталовложений.

Вообще, заниматься тюнингом целесообразно исключительно при исправной поршневой, не изношенной. Если данный фактор у вас присутствует, советую вначале принять меры по замене поршневой. Если же с компрессией у вас в норме, приступим к практической части.

1. Вначале проверьте выхлопную трубу, любой тюнинг при забитой трубе — нерационален.
2. На следующем этапе, следует проверить на износ ремень. Допускается износ ремня не меньше 1мм от стока. Износ более чем на 1мм понизит вашу максималку на 5-10 км. в час.
3. Проверьте ролики вариатора. Они могут быть изношенными, При этом также падает максималка. Изначально на стоковом вариаторе стоят более тяжелые ролики, это делают для комфорта езды, а также для направленности данного скутера большей аудитории покупателей (люди пожилого возраста, женщины). Ведь для них отдельных скутеров делать не будут. Вот и делают скутеры немного дефорсированными. Поэтому советую немного облегчить ролики,попробуйте поставить на 1гр легче от номинала, это немного поднимет динамику. Главное не перегибать палку, при значительном облегчении веса роликов от номинала, они могут не выдавить ремень вариатора на максимальный радиус,  тем самым понизится максимальная скорость, чтоб ее поднять придется раскрутить двигатель на более высокие обороты, а это уже замена коммутатора на спортивный, а в нашем бюджетном тюнинге такие дополнительные расходы не предусмотрены.
4. Исключением являются только заведомо спортивные модели скутеров. В них все создано для реализации полной отдачи в своем классе.
5. На европейских скутерах, китайских, а также на более свежих моделях японских аппаратов применяют различные «душилки». Они не дают двигателю реализовать тот потенциал мощности, на который он способен. Делают это по разным причинам, а именно гос. стандарты, безопасность водителя. В разных странах эти стандарты разные, отсюда и такие различия. Несомненно, снятие этих «душилок»,  также является своеобразным тюнингом, ведь в итоге подымается динамика и максимальная скорость, в некоторых случаях значительно. А этого может хватить многом водителям, после чего они могут отказаться от дальнейшего тюнинга. А это, следует заметить, вы можете сделать вообще без капиталовложений. О том как снять эти «душилки» читайте в отдельной статье.

  Нужно ли менять коленвал при тюнинге скутера – основные правила

Снимаем коленчатый вал

Коленчатый вал расположен между двумя половинами мотора. «Раскалываем» двигатель, тем самым отделяя те самые две половины. После этого есть возможность извлечь коленвал. Делается в такой последовательности:

1. Ветошью заворачиваем поверхность шатуна, чтобы избежать его повреждения.
2. Откручиваем болтовые соединения, за счет которых держатся половинки блоков.
3. Не составит труда отделить половинки блока, если подшипники изношенные.
4. Если отделить половинки проблематично, используют специальный съемник.

Снятие подшипников осуществляется путем их нагрева, или обратно с помощью специального съемника. Сальники извлекаются путем выбивания подходящей по размеру насадкой торцевого ключа. Выбивать нужно аккуратно, главное не переусердствовать.

Признаки неисправности ЦПГ

Для определения поломки поршневой группы не требуется иметь сложные измерительные приборы

Достаточно обратить внимание не следующие симптомы:

• слышится звон поршневых колец;
• скутер не заводится с первой попытки. Приходится проводить операцию несколько раз для достижения результата;
• быстрое опустошение бензобака из-за перерасхода топлива;
• в цилиндре/моторе слышны шумы, которых не было;
• на холостых оборотах транспортное средство неустойчиво работает;
• общее снижение мощности;
• внезапное отключение.

Дополнительные признаки включает в себя слишком большое количество дыма и отсутствие сопротивления при попытке запуска мотора скутера. После разборки (подробный перечень действий далее) мотора можно увидеть на поршневом цилиндре следы чёрного цвета – это нагар. Это свидетельствует о неплотном прилегании к стенкам цилиндра поршней, в результате чего газы постоянно вырывались изнутри, что уменьшало общее давление.

Старый поршень с признаками нагара

В случае с четырёхтактным двигателем признаки поломки ЦПГ немного отличаются:

• наличие густого дыма чёрного/синего цвета;
• увеличение расхода масла;
• изменение мощности (этот показатель можно определить лишь при диагностике, так как на 4-тактном моторе может быть сразу незаметным изменение параметра);
• невозможность завести скутер с первого раза даже с холодным двигателем.

Если наблюдаются указанные проблемы, есть смысл разобрать транспорт для того, чтобы снизить затраты на ремонт в будущем из-за неполадок других деталей, спровоцированных отсутствием замены ЦПГ.
