Как правильно установить Вебасто самому

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Инструкция по установке Вебасто

Главная → Отопители Webasto

«Инструкция Вебасто» — это обобщённый свод правил и рекомендаций по использованию отопителей в тех или иных типах автотранспортных средств.

Климатические системы созданы для отапливания автомобилей в холодное время года. Они отличаются функциональностью и практичностью. Поэтому и пользоваться ими удобно и легко.

Однако процесс эксплуатации автономики требует соблюдения ряда правил. Все они, как говорилось выше, зафиксированы в инструкции по применению Вебасто.

Перед началом работы с прибором необходимо тщательно изучить этот документ.

В инструкции к обогревателю Вебасто вы найдёте рекомендации, как правильно запускать прибор в работу, как выбирать температурные режимы, как настроить Вебасто, как пользоваться Вебасто и т.д.

Также здесь можно узнать о правилах предосторожности. Так, к примеру, прибором категорически запрещено пользоваться на АЗС, вблизи топливных складов и других мест с высокой концентрацией горючих паров

Также его нельзя включать в замкнутых пространствах (например, в гаражах).

Из инструкции по применению Вебасто можно получить информацию о ремонте и устранении неисправностей.

Содержаться здесь и ценные сведения, касающиеся дистанционного запуска системы. Инструкция Вебасто подскажет, как пользоваться пультом или настроить таймер.

Всегда помните, что соблюдение правил эксплуатации отопителя обеспечит его долгое и безаварийное обслуживание.

Предпусковых подогревателей серии Thermo Top (общая)
Таймера MultiControl для предпусковых подогревателей Thermo Top — краткая (действительна только вместе с общей инструкцией для подогревателей Thermo Top)
Таймера MultiControl для предпусковых подогревателей Thermo Top — расширенная (действительна только вместе с общей инструкцией для подогревателей Thermo Top)
Предпусковых подогревателей серии Thermo Top с таймером 1533
Системы дистанционного управления по телефону Thermo Call ТС 4 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления Telestart T91 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления Telestart T100 НТМ (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления по телефону Thermo Call 1.1 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления по телефону Thermo Call 2 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления по телефону Thermo Call 2 Locate (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Системы дистанционного управления по телефону Thermo Call ТС 3 (действительна только вместе с общей инструкцией для предпусковых подогревателей серии Thermo Top)
Автономных воздушных отопителей Air Top 2000 ST
Автономных воздушных отопителей серии Air Top ST
Автономных воздушных отопителей Air Top 40/55 Evo
Автономных воздушных отопителей Air Top 3900/5500 Evo
Панели управления МС 04/05 (действительна только вместе с инструкцией для автономных воздушных отопителей Air Top 3900/5500 Evo)
Предпускового подогревателя Thermo 50
Предпускового подогревателя Thermo Pro 90
Предпускового подогревателя Thermo 90ST
Предпусковых подогревателей DBW 2010/12, 2021, 300, 350
Предпускового подогревателя DBW 2016
Предпусковых подогревателей Thermo Е
Предпусковых подогревателей Thermo 230/300/350
Накрышного кондиционера Aerosphere Midi для автобусов

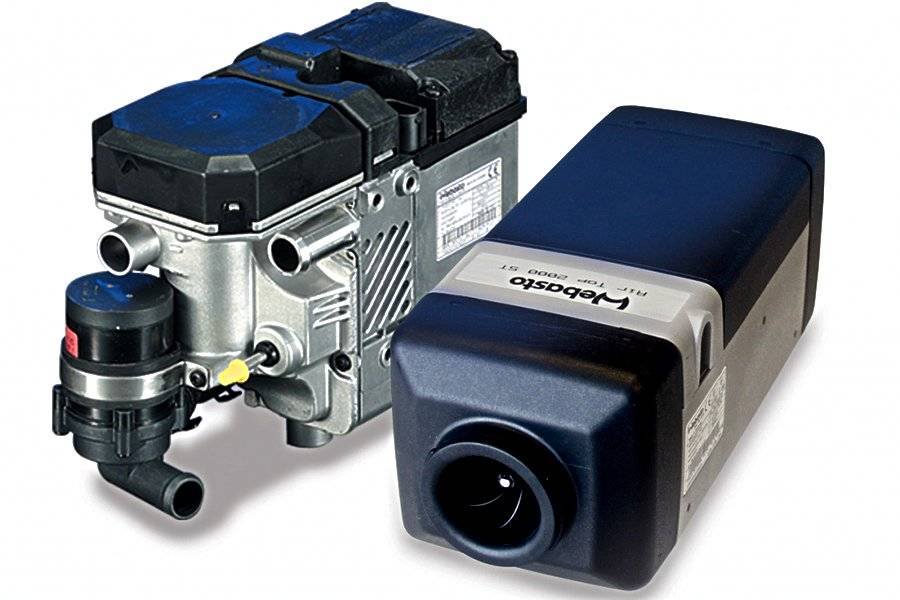

Разновидности систем Вебасто и принцип их работы

В наше время используются два типа предпусковых отопителей:

  • воздушные;
  • жидкостные.

Воздушные предпусковые подогреватели Webasto монтируются в салоне машины. Весят такие устройства от 5 до 7 кг. Они расходуют около 200 мл топлива за 60 минут.

В состав воздушных отопителей входят:

  1. Электрический насос, обеспечивающий подачу необходимого количества топлива.
  2. Нагнетатель воздуха.
  3. Блок управления.
  4. Камера сгорания.
  5. Система выпуска отработавших газов.
  6. Детектор пламени.
  7. Средства д/у работой отопителя.
  8. Регулятор нагрева

Принцип работы Вебасто такого типа является следующим. Насос подает топливо в камеру сгорания отопителя. Нагнетатель воздуха обеспечивает подачу воздуха в насадку горелки. Забор воздуха происходит снаружи автомобиля. Затем происходит распределение топлива по трубе сгорания посредством сечения горелки. Там смесь воздуха и топлива сгорает. Отопитель запускается посредством свечи накаливания. Сгорание смеси приводит к образованию тепла, отдача которого осуществляется в теплообменнике. Уже теплый воздух попадает в салон автомобиля. Также происходит забор воздуха из салона для его дополнительного нагрева. Продукты горения выводятся наружу с помощью специальной системы, в состав которой входит отводная труба и глушитель.

Также попробуем объяснить, как работает Вебасто жидкостного типа. Такие устройства монтируют под капотом автомобиля, учитывая характерные особенности моторного отсека. Жидкостной Вебасто – это устройство, которое встраивают в систему охлаждения силового агрегата автомобиля. Такой предпусковой подогреватель двигателя обеспечивает прогрев охлаждающей жидкости и моторного масла. Кроме этого, Vebasto данного типа соединяется с вентиляционной системой машины, благодаря чему автовладелец может заранее прогреть салон авто. Весит такой предпусковой подогреватель Вебасто примерно 5 кг. Включенное устройство потребляет примерно 1 литр топлива в час.

В состав жидкостных систем входят:

  • Теплообменник.
  • Нагнетатель.
  • Топливный насос.
  • Система выпуска отработавших газов.
  • Насос для циркуляции.
  • Средства д/у Вебасто.

Принцип работы Вебасто данной категории отличается от того, как работает Webasto воздушного типа. Сначала происходит подача топлива в камеру сгорания. Одновременно подается воздух с помощью нагнетателя. С целью более качественного формирования смеси используется специальный завихритель. Далее подается искра, которая воспламеняет смесь, после чего происходит её сгорание и нагрев охлаждающей жидкости. Насос способствует её движению через теплообменник, мотор и радиатор.

Блок управления Вебасто следит за правильностью функционирования различных составляющих предпускового подогревателя двигателя, а также контроля процедуры сгорания смеси. Также он нужен для предотвращения перегрева и соблюдения экологических стандартов. Для того чтобы прогреть салон вполне хватает лишь воспользоваться системой стандартного отопителя, предварительно прогрев двигатель с помощью Вебасто.

Как установить котел подогрева на Тойоту ипсум

Установка подогревателя тосола на Toyota TOYOTA FIELDER 4wd двс 1NZ-FE установка котла подогрева двс

Тойота Королла. Установка подогревателя, двигатель 5A-FE.

Установка подогревателя двигателя на 2az-fe

LIFAN SALANO установка котла подогрева двс

Установка Котла подогрева Toyota RAF — 4 ))))))))))))))))))))))

Установка подогревателя двигателя на Toyota Funcargo

Toyota ipsum двс 3s- fe лечим двс часть 1

Установка помпового подогревателя двигателя «Лунфэй»

Подогрев двигателя на тойота карина е 1.6

  • Значки на панели приборов Тойота Камри
  • Toyota код модели расшифровка
  • Toyota starlet 1997 год технические характеристики
  • Запчасти на Тойота Авенсис 2001 года
  • Защиты бампера на Toyota lc 200
  • Длина машины Toyota Camry
  • Тойота рав 4 2000 года двигатель 1аз
  • Тайота ярис размеры
  • Турбина на Toyota gt86
  • Усилитель заднего бампера Тойота Королла 150
  • Поделка масла 5w40 Toyota
  • Toyota cresta jzx90 печка
  • Тюнинг фар Toyota Crown своими руками
  • Обвес для Toyota cresta 90
  • Гитара на Toyota Corolla spacio

Главная » Выбор » Как установить котел подогрева на Тойоту ипсум www.77toyota.ru

Сколько стоит покупка, ремонт и диагностика системы Вебасто

Цена на обогреватель зависит от его комплектации, а также от двигателя автомобиля: чем выше рабочий объем, тем дороже система. Купить Вебасто для авто с объемом мотора менее 2.5 литров можно в пределах 30 000 рублей. В данную стоимость включается только покупка необходимых элементов и расходных материалов. Также следует заплатить за монтаж и диагностику Вебасто в профессиональном сервисном центре.

Для двигателей объемом выше 2.5 литров цена поднимется до 40 000 рублей. Отдельно приобретаются и способы запуска предпускового прогрева мотора.

Различают 3 способа:

  1. С использованием пульта дистанционного управления, настроенного под конкретный автомобиль (до 10 000 рублей).
  2. Применение мини-таймера (около 3000 рублей).
  3. Установка специального программного обеспечения на мобильный телефон (до 13 000 рублей).

Чем выше рабочий объем двигателя, тем дороже стоит Вебасто

Таким образом, средняя стоимость системы Вебасто составит 45 000 рублей. С учетом огромной пользы и широкого функционала, эта стоимость покроет возможные расходы, связанные с капитальным ремонтом двигателя после очередного холодного запуска.

Как включить Вебасто вручную?

С модулем GSM есть возможность управления подогревателем Вебасто с мобильного телефона.

Салонный пульт управления крепят, как правило, на панели приборов – так, чтобы осуществлять настройку Вебасто было удобно с водительского места. Для начала ознакомьтесь с пультом управления, изучив символы на его кнопках. Для запуска Вебасто найдите кнопку с изображением либо языка пламени, либо с подобным символом. В любом случае изображение будет понятным – оно может быть похожим на символы кнопок подогрева стекла или значки, расположенные у кнопок (рукояток) управления штатным отопителем. Вебасто включается нажатием этой кнопки, при этом на дисплее высветится индикатор работы. Повторное её нажатие выключит подогреватель.

Необходимо учитывать и то, что устройство может заблокироваться после трёх неудачных попыток пуска. Попробуйте разблокировать Вебасто, вынув предохранитель из цепи питания. Вполне возможно и то, что подогреватель уже был заблокирован раньше. Если попытка включить Вебасто с пульта всё же не удалась, то, скорее всего, придётся всё же обращаться за помощью к специалистам. Они же и подскажут, как правильно включать Webasto. Первый запуск после длительного времени «простоя» подогревателя может занять какое-то время, чтобы прокачалась топливная система устройства. Кроме этого, перед пуском нужно убедиться в отсутствии воздушных пробок в патрубках – перегрев датчиков температуры приведёт к аварийному отключению. Включить Вебасто можно также и при работающем двигателе, воспользовавшись им в качестве дополнительного отопителя салона, вернее, чтобы увеличить температуру воздуха

Это особенно важно, если у Вас машина с дизельным двигателем – «печки» дизелей плохо прогреваются, а на холостом ходу в сильные морозы и отопители бензиновых авто перестают качественно «протапливать» салон. Для того, чтобы включить Вебасто без пульта (если он сломан или по какой-то причине отсутствует), придётся найти способ «обойти» управляющую электронику

Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его.

Что такое вебасто

Предпусковой подогреватель вебасто служит для разогрева холодного двигателя и прогрева салона автомобиля. Устройство облегчает запуск мотора при низких температурах и предварительно прогревает салон, растапливая лед и снег, налипшие на кабину перед началом движения, и при наличии сложных метеорологических условий.

Изделие представляет собой небольшой прибор, установленный в моторном отсеке, система питания которого сообщается с автомобильной, а контур охлаждения врезан в контур охлаждения двигателя. Управляется при помощи электронного модуля, подключенного к бортовой сети машины.

Как пользоваться вебасто

Оценить преимущества предпускового подогревателя можно только в случае его использования, но перед этим необходимо научиться им пользоваться. Управление прибором достаточно простое, а для его освоения нужно знать некоторые особенности.

Как запускать вебасто

По умолчанию устройство установлено в зимний режим. Если планируется использовать именно его, штатный обогреватель устанавливается в положение «тепло». При трехступенчатом вентиляторе выбирают первое деление, а при четырехступенчатом – второе. При возникновении неисправности система блокируется функцией электронной блокировки. Запускают прибор дистанционной системой «Телестарт» или при помощи таймера. Включать вебасто несколько раз при общем времени пользования больше 1 часа не следует, так как это приводит к разрядке аккумулятора.

Запуск вебасто с телефона

Оптимальный вариант управления прибором — запуск с телефона. Для этого задействуется отдельно подключаемый GPS-блок ThermoCall (модуль с антенной), который стоит около 14 тыс. руб., и позволяет управлять функциями вебасто с мобильного, отправив СМС-сообщение на номер, присвоенный прибору. Модуль позволяет управляться с пяти независимых телефонных номеров – это удобно, если машиной пользуются несколько членов семьи. Также разработаны приложения вебасто для управления со смартфона и планшета, на которые приходит обратная связь с данными температуры и срабатывания сигнализации.

Как настроить время на вебасто

Установка времени производится удержанием кнопки «set» с одновременным нажатием кнопки «вперед» или «назад», после чего «set» нужно отпустить. Будет отображено текущее время с соответствующим мигающим символом. Сама настройка осуществляется кнопками «вперед» или «назад», а выставленное время сохранится нажатием «set» или вслед за тем, как погаснет экран.

Пульт управления вебасто

Назначение приспособления – включать и выключать прибор, находясь от него на удалении до 1 км, и задавать продолжительность его работы. Пульт будет удобен тем водителям, которые хранят автомобиль рядом с местом проживания. Его использование удобнее регулярного программирования мини-таймера, тем более, что многие забывают это делать, а пульт включает обогрев простым нажатием кнопки. Слабая сторона этого способа управления в том, что препятствия, радиопомехи и линии электропередач сокращают дальность действия пульта, что отображает индикатор, показывающий уровень сигнала.

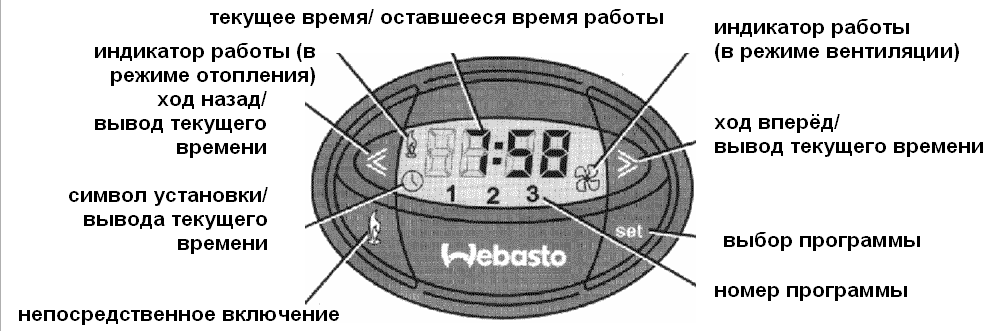

Настройка таймера вебасто

Данный вариант управления является наиболее дешевым. Таймер размещают в салоне на передней панели. С его помощью можно установить момент включения в любое время с точностью до 1 мин. и до трех моментов включения, из которых может работать только один. Режимы работы вебасто при помощи таймера настраиваются следующим образом:

  • Ручное включение – кнопкой включения, при этом дисплей будет отображать индикатор работы отопления и время до конца работы;
  • Автоматическое включение – при предварительной установке момента включения с отображением номера программы отопления или вентиляции;
  • Выключение – нажатием на кнопку выключения или при окончании времени программы, при этом дисплей гаснет;
  • Вывод времени – нажатием кнопок « ». При работающем отопителе видно время до окончания работы;
  • Установка момента включения. Нажать «set», после чего в течение 10 сек. кнопками «вперед» или «назад» установить время включения;
  • Стирание программы – короткое нажатие «set»;
  • Выбор программы – нажать на «set» в течение 10 сек. до появления на экране номера необходимой программы;
  • Установка длительности работы – производится нажатием и удерживанием «set», и дополнительным нажатием « », при этом на экран выводятся текущее время с мигающим 5м символом. Снова нажимают и держат «set», и дополнительно жмут « », выведется режим и продолжительность работы (мигающие значки 4 и 7), заданные соответствующей программой. Кнопками « » можно выставить требуемую продолжительность работы, которое сохраняется кнопкой «set» или после того, как дисплей погаснет;
  • Корректировка оставшегося времени работы производится в диапазоне от 10 до 60 мин. нажатием кнопок « ».

2 ЭПТФ-150 Я ЯМЗ

На основе опыта отечественных автомобилистов НПП «Платан» выпустила серию подогревателей топливного фильтра. Это устройство предотвращает образование парафина в фильтрующем элементе дизельных авто. Благодаря подогреву топлива в фильтре удается не только облегчить пуск двигателя, но и несколько расширить предел применения солярки в сторону более низких температур. Одной из эффективных моделей является ЭПТФ-150 Я(ЯМЗ). Устройство монтируется внутри топливного фильтра, что обеспечивает быстрый прогрев дизеля.

Автомобилисты положительно отзываются об эффективности работы подогревателя. Даже замерзший фильтр полупроводниковый нагреватель способен отогреть за 5-10 минут. Прибор продолжает обеспечить фильтруемость солярки и во время движения авто.

Оснащение отопителя дополнительным управлением: установка GSM модуля для Вебасто, таймер, пульт

Базовая комплектация Вебасто предполагает комплект с таймером. При этом стоит знать, что на многих автомобилях, которые оборудованы отопителем с завода, устройство используется как догреватель двигателя и штатно не имеет таймера. В этом случае полноценно использовать отопитель и управлять им позволяет установка таймера на Вебасто.

Таймер устанавливается в салоне автомобиля и дает возможность запрограммировать предварительный прогрев до того момента, когда планируется пуск двигателя и поездка (например, за 30 мин. до того, как водитель сядет в салон и запустит ДВС).

В конечном итоге получается, что автономный прогрев по таймеру позволяет  поднять температуру ОЖ перед запуском, салон также будет предварительно прогрет. Добавим, что для эффективного взаимодействия с таймером нужно знать, как установить время на Вебасто. Это можно сделать, изучив функционал и инструкцию по эксплуатации автономного подогревателя.

Еще одним решением для управления подогревателем является возможность установить пульт на Вебасто. Главными преимуществами можно считать  компактность самого пульта, а также функцию включения и выключения отопителя дистанционно. Параллельно  можно выставить продолжительность работы автономного подогревателя. Различные пульты позволяют управлять отопителем с расстояния от 200-300 метров  до 1 километра, могут иметь световой индикатор обратной связи с отопителем и т.д.

К недостаткам следует отнести ограниченную зону действия, а также возможную потерю сигнала в сильные морозы. Еще достаточно часто на практике работа пульта ограничивается только зоной прямой видимости автомобиля. Другими словами, при сильных морозах и наличии помех в ряде случаев не удается запустить автономный подогрев. Отметим, что таких недостатков лишен GSM модуль управления Webasto.

Специальный GSM модуль управления Вебасто позволяет организовать дистанционное управление автономным отопителем по цифровому протоколу W-BUS или посредством аналогового сигнала при помощи смартфона или мобильного телефона. Указанный модуль работает таким образом, что в устройстве устанавливается sim-карта подходящего мобильного оператора и сохраняется номер телефона, с которого далее будет осуществляться управление модулем.

Задачей модуля после получения команды становится активация отопителя. Под управляющей командой следует понимать получение голосового вызова или текстового SMS сообщения с телефона, номер которого сохранен в памяти модуля. Добавим, что GSM модуль Webasto может быть как штатным заводским решением под названием Thermo Call, так и допускается установка модулей сторонних производителей (например, модуль GSM ALTOX WBUS-4, GSM модуль Starline M20 и т.д.).

Дополнительное управление GSM модулями также можно реализовать через специальное мобильное приложение Thermo Call. Правильно подобранный  нештатный или штатный модуль позволяет запускать все отопители Webasto и автономные догреватели, которые поддерживаются оригинальной программой Webasto Thermo Test.

Монтаж отопителя

Комплектация

Полноразмерные обогреватели, предназначенные для грузовиков, автобусов и спецтехники самостоятельно монтировать, конечно же, не стоит. А вот установить на свой легковой автомобиль предпусковой прогреватель (такой как Webasto Termo Top E) своими руками может практически кто угодно.

Установочный комплект

Для начала необходимо купить само устройство, а также – специальный установочный комплект.

В итоге у нас на руках должны быть:

  • Автономный отопитель Вебасто.
  • Бензонасос.
  • Металлические и пластиковые стяжные хомуты для установки элементов отопительной системы.
  • Пульт управления отопителем с комплектом проводов для подключения его к электрической сети автомобиля (см. также Зачем нужна владельцу схема электропроводки ГАЗель).
  • Комплект шлангов и патрубков.

Как правило, никаких дополнительных деталей для установки не требуется. В отдельных случаях может понадобиться покупка кронштейна для размещения самого прибора внутри автомобиля.

Как можно включить предпусковой подогреватель Вебасто

В условиях суровых российских зим незаменимым устройством для любого автолюбителя станет пусковой подогреватель Webasto. Блок подогрева от немецкого бренда устанавливается в подкапотное пространство, соединяясь с системой охлаждения, топливным баком и бортовой электроникой. Нагрев двигателя происходит за счет циркуляции разогретого антифриза, проходящего через радиатор и нагнетающегося независимым насосом. В функции прибора также входит запуск вентилятора, отопление салона. Применение предпускового подогревателя помогает увеличить ресурс эксплуатации двигателя и других автомобильных узлов.

Органы управления Вебасто:

  • Не дистанционные
  • Дистанционные

Не дистанционные способы включения предпускового подогревателя Вебасто

Таймер MultiControl

Самый бюджетный и доступный способ удаленной активации предварительного подогрева двигателя представляет собой небольшой таймер, установленный в салоне вашего авто. Водитель самостоятельно программирует необходимое время включения системы и длительность функционирования обогревателя. В зависимости от требуемых условий продолжительность работы таймера может составлять от 10 минут до 1 часа. При этом автомобилист, находясь в машине, может запустить Вебасто нажатием одной кнопки.

При активации таймера стоит учитывать часовые пояса. Производитель категорически не рекомендует использовать нагреватель в следующих местах:

  • На АЗС и нефтебазах;
  • В районах, где возможно скопление горючих газов или пыли;
  • В закрытых гаражах и других помещениях.

При входе в меню пользователь управляет часами в режиме настроек во время мигания символов. Все установки отличаются простотой и удобством в эксплуатации. Допускается возможность определения графика на неделю вперед.

Из плюсов установки минитаймера можно отметить:

  • Низкая стоимость приобретения устройства;
  • Удобство применения.

Из минусов стоит выделить:

  • Необходимость заблаговременного ввода точного времени поездки для запуска подогревателя;
  • Возможное нарушение эстетического вида салона при монтировании устройства.

Как запустить Webasto дистанционными способами

Пульт ДУ Telestart T91

Альтернативой таймеру является установка пульта дистанционного управления. Этот способ отлично подойдет автовладельцам, оставляющим машины недалеко от дома. Основным условием функционирования пульта ДУ считается нахождение авто в прямой видимости, на расстоянии не более 1 000 метров. Его использование помогает активировать систему в любое удобное для водителя время.

Для определения мощности сигнала на дисплее пульта расположен специальный индикатор.

К преимуществам использования пульта можно отнести:

  • Удобное управление включением и выключением системы в любое время;
  • Контроль над работой через экран брелка.

Из недостатков можно выделить:

  • Более внушительную стоимость по сравнению с минитаймером;
  • Нахождение машины в прямой видимости от водителя.

Модули GSM

Популярной разновидностью дистанционного управления Вебасто являются GSM блоки. Управление включением осуществляется с любого сотового телефона при помощи звонка, текстового сообщения или мобильного приложения для Андроида или IOS. Отправитель сигнала может находиться в любой точке земного шара.

В модуль внедряется SIM-карта, реагирующая на сообщения или телефонные звонки, пришедшие на номер, закрепленный за Вебасто. Допускается не более пяти номеров, подключенных к системе.

Плюсы установки GSM-модуля:

  • Активация обогревателя из любой точки земного шара;
  • Контроль над органами управления Webasto через мобильное приложение.

Минусы:

  • Нахождение устройства и соответственно автомобиля в зоне покрытия сети GSM;
  • Стоимость приобретения немного выше пульта ДУ.

Компания «Аспид» занимается монтажом таких GSM-модулей, как оригинальный ThermoCall Advanced и отечественный аналог iRoot. Интерфейс последнего скромнее, но прекрасно справляется со всеми возложенными на него задачами.

Скриншот приложения iRoot для включения Вебасто

Скриншот приложения ThermoCall App для включения Вебасто

Если у вас остались вопросы, свяжитесь с нашими менеждерами и получите бесплатную консультацию, затрагивающую все нюансы использования Webasto. Тел.: +7 (495) 191-33-45

Разбираемся с функциями устройств

Вам потребуется соединить два устройства: минитаймер и основной блок сигналки. К сожалению, точки подключения сигнализации в первом из них отсутствуют. Создать такую точку можно самому, но прежде изучите то, как подогрев включается «штатно».

Подключение минитаймера к выходу сигналки

Схема, рассмотренная выше, реализуется просто. Но у нее есть недостаток – придется разбирать модуль таймера. Другие варианты подключения тоже существуют.

Вариант, рекомендуемый фирмой Starline

Здесь желто-синий и зелено-красный провода – это дополнительные выходы. Наша схема, в свою очередь, предусматривает подключение к одному дополнительному выходу (к любому), при этом она не содержит реле.
