Как долить масло в коробку автомат

Последствия изменения уровня масла

Модели АКПП отличаются сильными и слабыми сторонами, поэтому изменение уровня ATF по-разному влияет на узел. Наглядные примеры из опыта ремонтных сервисов:

В «бестселлере» среди надежных АКПП — ZF5HP19 — из-за недостатка ATF, ее преждевременного старения и загрязнения текут сальники, изнашиваются муфты, перегревается гидротрансформатор. Ремонт дорогостоящий — только замена расходников в ГТ обойдется в 7 000 р.

Надежность TF-60SN/09G сильно зависит от уровня масла: при недостатке смазки фрикционы быстро сгорают, в поток попадает клеевой состав, который забивает сетку фильтра, каналы гидроблока, соленоиды, соты радиатора.

В TF-80SC/AF40 ГТ загрязняет жидкость пылью от фрикционной накладки. При недостатке ATF эта взвесь забивает гидроблок, приводит к протечкам и падению давления в цепи передач.

B инструкции к автомобилю написано как определить уровень масла в АКПП, но какие последствия влечет за собой ненормальный показатель придется изучать самостоятельно.

Оптимальный уровень масла в АКПП рекомендации

Уровень трансмиссионного масла в коробке автомат проверяют:

• по контрольным меткам «Cold» и «Hot» или другим символам на щупе;
• через трубку в днище.

Количество жидкости измеряют при температуре, регламентированной производителем. Селектор выставляют в режим «Паркинг» или «Нейтраль». Для того чтобы оценить количество масла на щупе, его нагревают обычно до 80 — 90℃ и ориентируются по о.

Какой уровень масла АКПП должен быть на щупе:

• между засечками «Hot»;
• в зоне обозначенной сеткой;
• между метками, обозначающими предельные значения.

Читать

Устройство и принцип работы гидротрансформатора АКПП

В АКПП с пробкой электрика особо чувствительна к количеству и чистоте жидкости, поэтому производители ограничили доступ водителей к самостоятельному техобслуживанию. Так, при перегреве ATF ЭБУ блокирует работу ГТ и тормозит переключение скоростей. Такие автоматы называют «необслуживаемыми», но это не значит, что водитель должен ждать момента, когда система откажет.

Последствия при низком уровне жидкости в коробке автомат

Отметка ATF ниже засечек «Hot» указывает на:

• недостаточное количество жидкости;
• протечки в узле.

Незатянутые соединения, повреждены шланги, загрязнены и изношены сальники, деформированы детали и т.д. можно обнаружить при осмотре днища. При утечке и нехватке жидкости маслонасос начинает подсасывать воздух.

Образуется смесь, отличная по своим характеристикам от ATF, что приводит к:

• падению КПД гидротрансформатора, что заставит его увеличить нагрузку;
• снижению давления на фрикционы, в следствие чего передачи будут дергаться при переключении, а диски стираться из-за пробуксовки;
• быстрому загрязнению жидкости, в результате эта грязь забьет фильтры насоса, каналы гидроблока, соленоиды, шланги;
• ухудшению качества смазки и перегреву системы.

Доливать можно только ту ATF, которая уже находится в системе или рекомендуется производителем.

Повышенный уровень масла в АКПП насколько это опасно

Причиной завышенного показателя ATF может быть перелив после замены или измерение холодной жидкости. Производители пишут в мануалах как проверить уровень масла АКПП, указывают температуру, и это требование нельзя игнорировать, иначе замер будет неправильный.

Читать

Можно ли буксировать на автоматической коробке другую машину с АКПП и неработающим двигателем

Перелив приводит к вспениванию масла и росту давления — излишки выплеснутся наружу, и давление в системе упадет. Кроме того, вспенивание изменяет плотность и рабочие свойства жидкости. В результате масло быстрее загрязнится, сальники начнут течь, появятся люфты в шестернях передачи. Узел будет толкаться, выдавать ошибки и быстро выйдет из строя.

Какие средства потребуются при замене масла в коробке-автомат

Описание

Liqui Moly Automatik Getriebeoil Reiniger – средство для промывки автоматических коробок передач, которое является профессиональным и эффективным, также его можно использовать для профилактики. Предназначено для полнопоточной замены масла в коробке-автомат, качественно чистит узлы коробки от различных загрязнений, после такой очистки срок службы АКПП увеличивается.

Кроме этого, если использовать Liqui Moly Automatik Getriebeoil Reiniger, то восстановятся первоначальные характеристики коробки, а также устранятся многие проблемы, которые возникли со временем.

Производитель Liqui Moly предупреждает, что это средство можно использовать лишь на станциях техобслуживания, на которых есть специальное оборудование, обеспечивающее замену всего объема масла в коробке-автомат. В банке Liqui Moly Automatik Getriebeoil Reiniger — 300 мл жидкости, которой хватает для 6–9 литров трансмиссионного масла.

LIQUI MOLY ATF Top Tec 1700 – синтетическое масло для автоматической коробки передач

Описание

Бренд «Ликви Моли» известен многим автомобилистам благодаря своей качественной автохимии и моторным маслам. Производство смазывающих материалов – это одно из главных направлений компании. Компания достаточно раскрученная, но она создает качественные продукты, которые пользуются высоким спросом у автомобилистов.

Что касается трансмиссионного масла Liqui Moly ATF Top Tec 1700, то оно полностью синтетическое, и предназначено для современных автоматических коробок передач, в состав входят множество присадок, которые обеспечивают высокое смазывание узлов. Кроме этого, данное масло может использоваться достаточно долго, оно не стареет и не окисляется.

Вязкость данного масла отличается высоким индексом, который гарантирует оптимальное переключение скоростей, а также хорошо защищает от износа даже при экстремальной езде.

Как применять данное масло

Данное масло можно применять во всех автоматических коробках передач, разных производителей. Используя это масло, следует не противоречить спецификациям производителя мотора и трансмиссии. Также для максимально эффективной смазки трансмиссии рекомендуется не смешивать это масло с другими маслами.

LIQUI MOLY Schnell Reiniger – быстрое очистительное средство

Описание

Одним из популярнейших средств от компании «Ликви Моли» считается быстрый очиститель Liqui Moly Schnell Reiniger, который предназначен для того, чтобы серьезно облегчить монтажные работы. Schnell Reiniger легко и быстро избавляет от различных масляных, жировых отложений и загрязнений, также это средство можно использовать для обезжиривания поверхности, и оно не оставляет следов.

Schnell Reiniger от «Ликви Моли» великолепно справляется с остатками смол и смазок, потому что у него высокие проникающие характеристики. Данное средство считается универсальным очистителем, которое может быть использовано не только при ремонте трансмиссии, но еще и с узлами тормозной системы, сцепления и даже двигателя, везде, где нужно избавиться от масляных пятен.

Применение быстрого очистителя

Работать с Liqui Moly Schnell Reiniger очень просто – нанести очиститель на грязную поверхность и через некоторое время оно должно стечь, как только очиститель высохнет, то поверхность детали станет чистой и обезжиренной. Важно знать, что данный очиститель легко может повредить некоторые детали из пластика, а также, лакированную поверхность, так что, перед использованием данного средства надо проверить, совместим ли очиститель с поверхностью, которую надо очистить. А далее видео, в котором видно, как надо правильно менять масло в коробке-автомат полнопоточным способом:

А далее видео, в котором видно, как надо правильно менять масло в коробке-автомат полнопоточным способом:

Также на эту тему вы можете почитать:

Тюнинг ВАЗ-2170 (Лада Приора) улучшит стандартную Приору

Honda Accord 7-го поколения 2002-2008 гг. на вторичном рынке

Подвеска Форд Фокус 2 (передняя и задняя) требует ремонта

Ремень ГРМ или цепь – что лучше для вашего автомобиля?

Тройка БМВ в кузове Е90 2005-2012 годов на вторичном рынке

Alexander Stepanoff 26 января, 2015

Опубликовано в: Полезные советы и устройство авто

Метки: Масло, Советы автомобилистам

Проверка уровня на непрогретой автоматической коробке передач

Последовательность действий такова:

• Установить автомобиль на ровную горизонтальную площадку.
• Завести двигатель и дать ему поработать на холостом ходу, поочередно переводя селектор автомата во все существующие положения. Это обеспечит достаточную текучесть жидкости ATF.
• Перевести селектор в режим P (parking).
• Извлечь щуп. Двигатель при этом продолжает работать.
• Протереть его чистой ветошью.
• Вставить обратно в гнездо.
• Извлечь щуп еще раз.
• Проверить уровень жидкости.

Ориентиром будет являться отметка COLD. Если уровень ниже этой риски, масло необходимо долить до требуемого уровня, после чего повторить процедуру. Уровень выше отметки свидетельствует об избыточном количестве. Излишки рекомендуется сливать.

Классификация масла по степени вязкости

С основой разобрались, теперь переходим к одной из самых важных характеристик – особенностям конкретного масла и классификации по степени вязкости SAE и API.

Ниже мы видим таблицу, в которой приведены самые популярные трансмиссионные масла и значится их вязкость, а также различные важные свойства.

На синтетической основе

, полусинтетика

Марка масла	SAE	Особенности	API
Мобил 1 SHC	75W/90	Универсальное СНТ* всесезонка (предназначение – МКПП, гипоидные и другие передачи)	GL4
Лукойл ТМ-5	75W/90	Разработано специально для МКПП с любыми типами зубчатых передач – ПСНТ**	GL5
Кастрол Сантранс Трансаксл	75W/90	Полностью СНТ (предназначение – МКПП, раздатка, КПП в блоке с главными передачами)	GL4
Мобил GX	80W	Предназначение – комбинированные КПП/передний привод	GL4
Лукойл ТМ-5	85W/90	Разработано для МКПП/АКПП, раздатки, рулевого управления — ПСНТ	GL5
Тойота	75W/90	Оригинальное масло СНТ (предназначение МКПП, гипоидные передачи редуктора заднего моста, рулевой колонки)	GL4/GL5

Рекомендуемые трансмиссионные жидкости для некоторых моделей отечественных и зарубежных авто.

Марка/модель авто	Рекомендуемое масло	API
ВАЗ (классика)	75W/90 СНТ или ПСНТ (Зик, Лукойл, Кастрол)	GL4/5
Лада Приора/Калина	75W/90 или 80W/85 (Лукойл ТМ-4/ТМ-5, Шелл Трансаксл)	GL4
Форд Фокус 2	75W/90 или 80W/90 ПСНТ (Форд Сервис или другие рекомендованные); для АКПП – Меркон V Форд	GL-4/5
Хендаи	75W/90 (Hyundai Kia MTF, Кастрол Универсал); для АКПП – (Hyundai Kia ATF, Диамонд ATF SP-3 или SK ATF SP-3)	GL-4
Киа	75W/90 СНТ (Hyundai Kia MTF, Mobil 1); для АКПП (Hyundai Kia ATF)	GL4

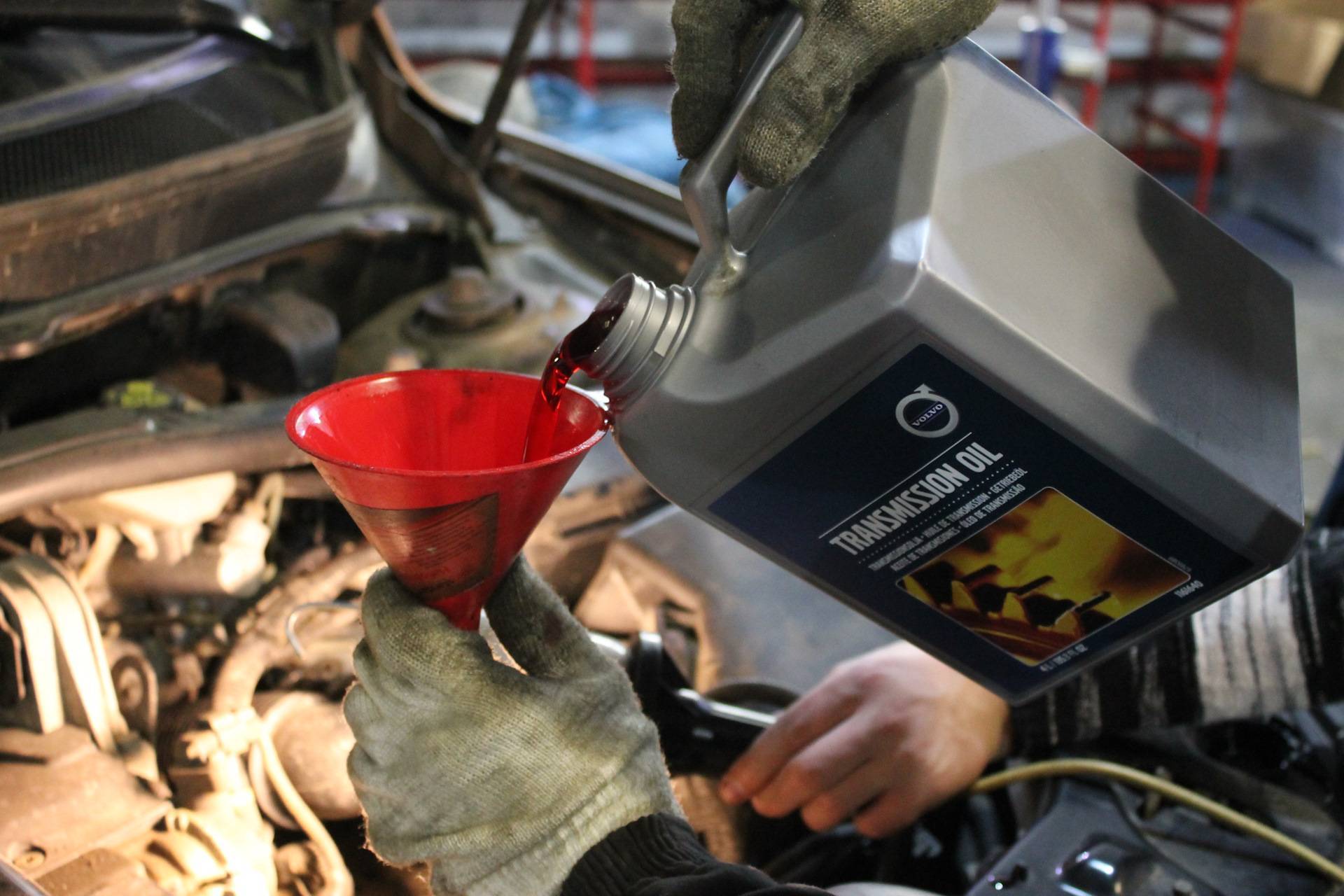

Как залить масло в коробку передач

Прежде всего, нужно понимать, что процесс заливки масла в коробку может отличаться в зависимости от типа агрегата (механика, робот, вариатор, гидромеханический автомат) и особенностей его конструкции.

Что касается МКПП, в этом случае обычно используют два способа:

• залить масло через контрольное отверстие;
• выполнить заливку через сапун;

В принципе, как первый, так и второй вариант не представляется особо сложным и вполне может быть реализован в обычном гараже со смотровой ямой. Для того чтобы залить масло в коробку механика, достаточно выкрутить пробку контрольного отверстия, после чего туда или вставляется шланг с воронкой, после чего заливается масло, или же смазка заливается при помощи специального шприца (можно купить в автомагазине).

Как только уровень достигнет нижней кромки контрольного отверстия, пробку можно закручивать. Единственное, дополнительно может потребоваться поменять прокладку пробки контрольного отверстия.

В случае с заливкой через сапун КПП, такой способ в ряде случаев несколько проще. Однако минусом является то, что так сложнее проконтролировать уровень масла, если не выкручивать пробку контрольного отверстия.

Теперь перейдем к АКПП. Если необходимо залить масло в коробку автомат, нужно помнить, что такие агрегаты предельно чувствительны к его уровню. Более того, перелив масла в автомате сказывается на трансмиссии также негативно, как и недолив.

Другими словами, очень важно выставить уровень масла в АКПП правильно. По этой причине нужно начинать с проверки уровня  трансмиссионной жидкости в коробке-автомат

Для этого коробку нужно прогреть (проехать на авто около 10-15 км), далее поставить машину на ровную площадку (двигатель не глушить),  дать мотору поработать около 5 минут на холостых, на 3-5 секунд поочередно включить основные режимы АКПП, перевести селектор коробки в P (на некоторых авто в N, следует уточнять по мануалу) и извлечь масляный щуп АКПП. Затем щуп обтирается чистой ветошью без ворса, плотно вставляется обратно на пару секунд и повторно извлекается.

В норме показания по щупу  должны быть посередине между COLD и HOT. Главное, чтобы показатели были не выше отметки HOT. Также не допускается снижение уровня ATF ниже отметки COLD.

Обратите внимание, если ориентироваться на показания в том случае, когда масло в АКПП предварительно не было прогрето, данные будут неточными. В результате можно допустить ошибку и сделать перелив масла в АКПП, так как с нагревом происходит расширение и разжижение трансмиссионной жидкости

Также нужно понимать, что уровень проверяется на заведенном двигателе, то есть когда масло циркулирует по агрегату. Если проверять на заглушенном ДВС, маслонасос АКПП не работает, масло с деталей стекает в поддон и т.д.

Обратите внимание, место расположения щупа на разных авто может отличаться. Также по неопытности можно перепутать щуп коробки передач с масляным щупом двигателя

Обычно щуп АКПП имеет красную «петельку», тогда как щуп уровня масла в двигателе желтую.

На машинах с задним приводом коробка расположена ближе к моторному щиту. Соответственно, зачастую там же находится и щуп. На переднеприводных авто КПП и щуп находятся ближе к передней части моторного отсека.

Вернемся к  доливу масла в АКПП. Не трудно догадаться, что при наличии щупа заливать ATF в большинстве случаев можно через его горловину. Чтобы долить масло, в горловину вставляется трубка с воронкой (можно вставить только воронку), двигатель остается работающим, коробка переводится в режим Р. Вливать масло нужно медленно, малыми порциями и постепенно. Периодически следует проверять уровень по щупу, не допуская его превышения.

После того, как уровень пришел в норму, следует прогонять рычаг селектора через все режимы коробки. Это позволяет запустить циркуляцию трансмиссионной жидкости, проверить качество работы коробки. Затем щуп нужно еще раз извлечь и снова проверить уровень.

При проверках важно плотно вставлять щуп в отверстие, проверять плотность его прилегания. Как правило, машины с автоматом имеют специальные фиксаторы-защелки щупа, чтобы фиксировать данный элемент. Так вот, когда щуп вставляется, нужно чтобы защелки срабатывали

Игнорирование данного правила может привести к тому, что показания уровня масла в АКПП будут неверными.

Полная замена масла в АКПП: инструкция

Заменить трансмиссионную жидкость можно и полностью, но это более дорогостоящий процесс. Зато он дает значительное улучшение в работе коробки. Рассмотрим, как меняется АТФ аппаратным и ручным методом, чтобы выбрать подходящий вариант.

Способ №1

Этот способ подходит для самостоятельной замены в условиях гаража с ямой. Все делается, как и в вышеописанной ситуации: сливается старая смазка, чистится поддон, устанавливается новый фильтр и прокладка, заливается свежая АТФ по уровню. Проехав в обычной эксплуатации около 200 км, процедура повторяется (фильтр и прокладку уже можно не менять, а только промыть и почистить).

К плюсам способа относится:

• возможность выполнить все в гаражных условиях самому;
• не требуется дорогостоящее оборудование;
• платить нужно только за АТФ (фильтр и уплотнитель поддона покупаются один раз при первой замене).

Но такой способ затратен по времени — каждые 200 км придется снимать защиту днища, сливать отработанную смазку, заливать новую. Не у всех есть время каждую неделю проводить такое обслуживание. Не возможно 100% замещение. Поэтому рассмотрим другие способы.

Способ №2

Полная замена масла в АКПП своими руками возможна, если использовать давление в коробке для выкачивания отработки. Для этого выполняются все действия, как в случае частичной замены (сливание, замена фильтра и чистка поддона). Затем в коробку заливается свежая ATF до самого верха (пока не польется из заливного отверстия). От радиатора охлаждения трансмиссии отсоединяются подача и обратка и концы шланг опускаются в емкость (таз на 12 л, ведро и пр.).

Схема подключения АКПП к радиатору охлаждения

Заводится мотор и начинается накачивание давления в коробке и циркуляция трансмиссионной жидкости. При таком способе отработка вытесняется из гидротрансформатора и гидроблока естественным путем. Когда сольется около 4 л, двигатель глушат и доливают еще свежей АТФ. Мотор снова запускается и продолжается прокачивание системы. Заметив светлый цвет смазки на выходе, процесс останавливается. Остается присоединить шланги к патрубкам радиатора, выставить уровень и проехать на автомобиле в разных режимах для теста.

При таком способе естественная циркуляция в агрегате используется для прокачивания системы без помощи дополнительного оборудования. Платить придется только за расходники и объем технической жидкости — 7–9 л. Вся процедура проводится за один раз — нет необходимости становится на ремонт каждую неделю. Но есть и минусы: операция довольно сложная и пугающая для новичка — можно что‐то сделать неправильно и повредить узел.

Так можно повредить пакет фрикционов, планетарную передачу или гидротрансформатор. Ремонт обойдется дорого.

Способ №3

Самым эффективным способом является аппаратная замена. Это вытеснение старой смазки путем прокачивания по системе новой под давлением от специальной станции. Схема замены масла в АКПП при помощи современного оборудования выглядит так:

1. Автомобиль заезжает на подъемник, где демонтируется защита и сливается отработка.
2. Снимается поддон, выполняется чистка и установка новой прокладки с фильтром. Все возвращается на место.
3. Откручиваются патрубки подачи и обратки радиатора коробки.
4. К ним присоединяются шланги от станции, в которой уже залито 10–12 л новой АТФ.
5. Запускается двигатель и аппарат начинает подавать свежую трансмиссионную жидкость в коробку. Гидроблок перекачивает ее и она выходит через патрубок, но вместо радиатора оказывается снаружи и сливается в приемную тару.
6. Через прозрачную трубку видно, какой цвет у жидкости. Когда он становится идентичен новой смазке, процесс останавливают и выставляют уровень.

Аппаратная замена масла в АКПП

Способ хорош тем, что обеспечивает 100% замену путем вымещения. Промывается гидротрансформатор и гидроблок. Качество обслуживания видно сразу по цвету выливающейся смазки. Работа трансмиссии улучшается: становится тише, резвее переключение, повышается плавность хода. Водители отмечают сокращение расхода топлива. Но есть и минусы: понадобится большой объем 11–12 литров трансмиссионной жидкости, половина из которой тратится просто на промывку. Аппарат для замены дорогой и имеется не в каждом СТО, не говоря уже о гаражных мастерских. В некоторых недобросовестных автосервисах могут взять 12 л техжидкости, но залить только 6 л, присвоив остальное себе. Иногда забывают поставить фильтр или заменить прокладку.

Много масла в АКПП: почему так происходит и что делать

Итак, при очередной проверке можно неожиданно обнаружить, что в АКПП масло выше уровня. Как правило, такая ситуация часто случается после долива масла в АКПП или его замены тем или иным способом (частичная, полная, аппаратная). Реже виной могут быть те или иные неисправности.

Чаще всего при заменах после слива отработки не учитывается, что полностью слить все старое масло невозможно. Затем заливку производят в полном объеме, указанном в мануале. Результат- превышение уровня смазки в АКПП.

Также ошибкой является замер уровня масла «на холодную». Мерить нужно только после прогрева АКПП, ориентируясь по отметке HOT, а не COLD на масляном щупе АКПП.

При этом в одних случаях, когда уровень повышен, коробка может сразу начать работать некорректно (появляются рывки, пинки АКПП, ошибки и т.д.). Однако в других автомат может работать вполне нормально, не подавая каких-либо признаков и симптомов имеющейся проблемы.

Так или иначе, важно понимать, что уровень масла должен быть нормальным. Не допускается его повышение или понижение, даже если трансмиссия работает нормально

Дело в том, что масло АКПП, кроме основных функций (смазка, защита, очистка и отвод тепла) также является рабочим элементом трансмиссии.

Прежде всего, передача крутящего момента в «бублике» АКПП происходит именно через жидкость, причем от этого масло сильно нагревается. Также в клапанной плите (гидроблоке) за счет подачи жидкости под давлением происходит передача усилия на исполнительные механизмы, благодаря чему осуществляется включение передач в автоматическом режиме.

Так вот, если уровень масла в АКПП выше нормы, нужно знать, что перелив масла в АКПП также опасен, как и недолив. Если большой уровень масла в АКПП, последствия могут быть крайне неприятными (доходит до необходимости выполнять капитальный ремонт коробки).

Теперь давайте рассмотрим, чем же так вреден перелив. Прежде всего, так как ATF сильно разогревается, объем жидкости от нагрева также увеличивается. Если масла в автомате много, обычно происходит его вспенивание, а также могут начать течь прокладки и уплотнители АКПП и т.д.

Получается, превышение уровня АТФ в АКПП приведет к росту давления масла, что является толчком к нарушению герметичности и появлению протечек. Также масло может выдавить через щуп. Простыми словами, ранее сухая коробка начет течь.

Идем далее. Если течь это неприятно, но не критично, то другие последствия перелива масла в АКПП, причем скрытые, могут быть намного серьезнее. Прежде всего, масло пенится, давления вспененной жидкости недостаточно, ухудшается смазка, а также фрикционы начинают буксовать. Дополнительным признаком перелива и вспенивания являются пузырьки воздуха, заметные на щупе.

Как правило, в этом случае появляются рывки АКПП при переключении передач, заметно увеличивается износ деталей коробки, масло хуже охлаждается и коробка может перегреваться. В этом случае нужно не медленно прекратить эксплуатацию и проверить уровень масла в автомате «на горячую». Если уровень повышен, необходимо его откорректировать.

Действия до процедуры проверки

Перед тем, как проверять уровень жидкости в коробке, владельцу Тойота Рактис, Королла или другой модели нужно изучить условия правильного проведения этой процедуры. Потребуется внимательно рассмотреть положения инструкции и мануал автомобиля от изготовителя, чтобы учесть специфику для соответствующей трансмиссии.

Предварительно масло в АКПП разогревают до рабочей температуры – от 70 до 90 градусов, в зависимости от типа коробки. Для этого придется проехать несколько километров, не прибегая к резким ускорениям и экстремальным маневрам. Затем машину устанавливают на ровной поверхности, ведь малейший перекос исказить результаты контрольной процедуры.

Чтобы понять, как проверять объем смазки, необходимо учитывать наличие или отсутствие щупа в конструкции трансмиссии Тойота.

Как устроена АКПП

Этот агрегат состоит из следующих механизмов:

• гидротрансформатора (ГТД или бублик);
• планетарного ряда (установленных одним из нескольких редукторов планетарного типа);
• селектора;
• электронного блока управления (ЭБУ);
• гидравлические исполнительные механизмы (цилиндры и поршни);
• масляные насос и фильтр;
• фрикционы;
• тормозные ленты.

ГТД

Бублик выполняет в автоматической трансмиссии две важных функции – подобно сцеплению частично отключает двигатель от вала КПП и увеличивает крутящий момент во время старта за счет снижения скорости вращения.

Гидротрансформатор АКПП

Чувствителен к чистоте масла, но не влияет на характеристики смазочной жидкости.

Планетарный ряд

Это основной механизм АКПП. В зависимости от блокировки той или иной шестерни меняется коэффициент передачи. Передаточные числа подобраны таким образом, чтобы обеспечить работу двигателя в оптимальных условиях. Очень чувствителен к чистоте масла, а по мере износа в трансмиссионную жидкость попадают металлические пыль и стружка.

Чем сильней истирание деталей планетарного блока, тем больше металла в смазке. Поэтому при сильном износе замена масла неэффективна, ведь тонкий слой закаленной стали полностью разрушен, а внутренний мягкий металл быстро истирается под действием трения.

Селектор

Этот компонент расположен в салоне авто и является многопозиционным переключателем, с помощью которого водитель выбирает режим работы АКПП. Соединен с ЭБУ и никак не связан с трансмиссионной жидкостью, поэтому не зависит от ее чистоты и не влияет на состояние масла.

ЭБУ

Это «электронный мозг» трансмиссии. ЭБУ отслеживает все параметры движения автомобиля и, в соответствие со вшитым в него алгоритмом, управляет всеми элементами коробки. Не зависит от состояния масла и никак не влияет на него.

Гидравлические исполнительные механизмы

Гидроплита и гидроцилиндры. Являются «руками» ЭБУ и по команде от блока управления воздействуют на тормозные ленты и фрикционы, меняя режим работы трансмиссии.

Гидроблок АКПП

Крайне чувствительны к чистоте масла, но не влияют на его состояние. Даже небольшой фрагмент сажи или металла может перекрыть канал, через который жидкость поступает к гидроцилиндру, что нарушит нормальную работу автоматической трансмиссии.

Масляные насос и фильтр

Масляный насос – сердце коробки, ведь именно он создает давление трансмиссионной жидкости, необходимое для работы гидравлических исполнительных механизмов.

Фильтр очищает трансмиссионку от всех загрязнений, начиная от подгоревших фрикционов и заканчивая металлической пылью.

Оба механизма чувствительны к загрязнению трансмиссионной жидкости. А несвоевременная замена масла в коробке автомат может снизить пропускную способность фильтра, что приведет к падению давления в системе и нарушению работы трансмиссии.

Фрикционы

Это еще один аналог сцепления в АКПП, облегчающий переключение передач и повышающий плавность этого процесса. Чувствительны к чистоте масла, а также являются главными его загрязнителями. При сильной нагрузке они перегревают масло, что сокращает ресурс трансмиссионной жидкости и частично меняет ее основные параметры.

Фрикционы АКПП

Кроме того, при перегреве или сильном нагреве фрикционные накладки подгорают, и обугленная пыль попадает в масло.

Тормозные ленты

Управляют планетарным рядом, блокируя отдельные редукторы, тем самым меняют коэффициент передачи, то есть включают ту или иную скорость. Малочувствительны к загрязнению трансмиссионной жидкости, а при большом сроке службы или высоких нагрузках истираются, добавляя в масло металлическую пыль.

Сколько масла нужно для замены в АКПП

Итак, прежде чем ответить на главный вопрос, сколько литров масла в коробке автомат,  сразу отметим, что чем чаще менять масло, тем большим будет ресурс АКПП. Особенно  это актуально при условии грамотной эксплуатации и соблюдения всех правил и рекомендаций.

Также важно понимать, что существует несколько способов замены масла в автоматической трансмиссии:

• обновление;
• полная замена;
• частичная замена;

В каждом случае количество жидкости ATF для выполнения процедуры будет отличаться. Если говорить об обновлении, такой способ самый простой и быстрый. Фактически, достаточно прогреть коробку, выкрутить сливную пробку и залить то количество жидкости, которое было ранее слито. Чтобы избежать смешивания разных продуктов, нужно заливать точно такое же масло, что и было залито в агрегат ранее.

К минусам способа можно отнести то, что фильтры АКПП не меняются, сам поддон не очищается от стружки и отложений, а также путем обычного слива без снятия поддона удается обновить только около 30% всего масла от общего объема.

Фактически, старое масло просто смешивается с новым. Вполне очевидно, что такой способ подойдет только в том случае, если владелец уверен в чистоте и исправности коробки, знает, какое масло залито изначально в агрегат, следит за уровнем, цветом и состоянием масла в АКПП, а также выполняет саму процедуру обновления регулярно (каждые 15-20 тыс. км.).

Если же говорить о частичной замене, в этом случае уже потребуется снимать поддон АКПП и чистить его. Параллельно следует поменять фильтр АКПП. Также можно снять патрубки с радиатора охлаждения коробки автомат, чтобы удалить из системы старое масло.  Вполне очевидно, что в этом случае удается слить больше масла из коробки автомат (до 60-70%).

Однако нужно учитывать, что часть жидкости (так называемые не сливаемые остатки все равно остаются в агрегате). Например, ATF при такой замене не удается эффективно слить из гидротрансформатора и других труднодоступных участков.

С учетом таких особенностей, многие автовладельцы выбирают третий способ, когда масло полностью удаляется из АКПП при помощи аппарата методом вытеснения. Данное решение можно считать наиболее эффективным в плане обновления жидкости, однако есть и минусы.

В двух словах, такая замена предполагает снятие патрубков с радиатора охлаждения АКПП, после чего вместо радиатора туда подключается аппарат. Затем жидкость начинает циркулировать по системе, постепенно замещая старую АТФ свежей. Однако если не снимать поддон и не менять фильтр АКПП, загрязнения все равно остаются в агрегате. Также можно отметить большой суммарный расход жидкости ATF при такой замене.

Еще нужно отметить, что данный способ замены не совсем подходит для автоматов с большим пробегом или агрегатов, где масло очень давно не менялось, то есть коробка загрязнена. В ряде случаев возникали ситуации, когда после замены масла на аппарате коробка передач начинала работать некорректно или выходила из строя.

Итак, разобравшись со способами, вернемся к объему масла в автомате. Чтобы понимать, сколько масла в той или иной АКПП, нужно знать ее тип. Например, больше всего жидкости заливается в гидромеханический автомат и вариатор, меньше всего в робот. Робот по конструкции больше похож на механику, зачастую масла в нем немногим больше (3 – 4 литра), основной функцией масла является смазка и охлаждение.

Вариатор и АКПП работают по другому принципу, специальная жидкость ATF является рабочим телом, управляет работой коробки автомат, передает крутящий момент в ГДТ и т.п.  При этом такой жидкости нужно больше, чем в случае с РКПП или МКПП. Точную информацию можно найти в мануале к авто.

Зачастую объем масла в коробке автомат, в среднем, составляет от 6  до 8 литров трансмиссионной жидкости. На малолитражках с небольшим объемом двигателя можно встретить АКПП, которым требуется всего 7 литров АТФ, а крупные внедорожники имеют коробки, в которые нужно залить 9 литров и более. Как правило, если двигатель с рабочим объемом до 2 литров, в АКПП будет 7-8 литров масла, если мотор больше 2.5 литров, минимум 8 литров ATF и более.

Такой объем жидкости необходим как гидротрансформаторным автоматам, так и вариаторам с ГДТ. Только в гидромуфте содержится около 2 — 3 литров масла. В самой коробке обычно также должно быть 3 – 4 литра и более. Также с учетом того, что жидкости нужно охлаждаться, для нормальной циркуляции по системе через радиатор и назад в коробку требуется еще около 2 литров трансмиссионного масла АТФ.

Получается, в среднем, около 8 литров. Также на общее количество масла в АКПП влияют размеры ГДТ и самой АКПП. В случае с вариатором, тут может быть немного меньше масла благодаря особенностям конструкции, однако объем редко оказывается меньше 7 литров.

Когда менять масло в АКПП

Интервал замены масла прописан в паспорте каждого автомобиля — найдите нужную цифру. В среднем он составляет 80000–90000 км пробега. Производитель устанавливает меньший интервал замены масла для тяжелых условий эксплуатации — например, в случаях, если автомобиль ездит по грунтовой дороге или в местностях с большим количеством пыли: например, в пустынях.

Многие дилеры советуют менять масло в АКПП чаще, чем рекомендовано производителем. Это связано с тем, что интервал слишком большой для российских условий эксплуатации. Если обобщить советы, то чтобы коробка переключения передач работала корректно, нужно менять масло раз в 60000–80000 км пробега.

Проверить состояние масла можно самому. Для этого вытащите щуп — масло должно быть светлым. Если оно слишком темное или имеет неприятный запах гари, отправляйтесь в СТО.

Некоторые проблемы в работе АКПП могут служить признаками низкого уровня масла или старого ATF. Вот самые распространенные из них:

• Низкое давление масла в магистрали.
• При переключении передач машина пробуксовывает.
• На затяжном подъеме на последней скорости АКПП пробуксовывает и переключается на пониженную.
• Машина не едет — ни назад, ни вперед.
• Машина не переключается с P или N на любую скорость.
• При включении любой скорости есть толчок, машина переключается на скорость, но не едет.

У каждой из этих проблем могут быть другие причины. Например, низкое давление масла в магистрали может быть не только из-за низкого уровня масла, но и из-за неисправного клапана сброса в масляном насосе, загрязненных соленоидов или гидроблока. Подробнее о проблемах читайте в нашей статье про смерть коробки.

В паспортах авто Mercedes Benz с пятиступенчатой АКПП серии 722.6 было написано, что масло залито на весь срок службы. Менять рекомендовали только при экстремальных условиях эксплуатации. Сейчас тот же Mercedes Benz рекомендует менять ATF после 125 000 км пробега или один раз в пять лет для семиступенчатой АКПП 722.9.
